[改裝] 新高手125R 上FT 150表(與細部)+問題

2008/11/18 修正一些小細節

簡易教學(有空再補完整)
以下 新高手125R上FT150表+右手開座墊開關+坐墊拉不起來修正

上錶很簡單 因為是SYM對SYM上
所以顏色相接就好
但是修錶就很煩了 慢慢修才能慢工出細活

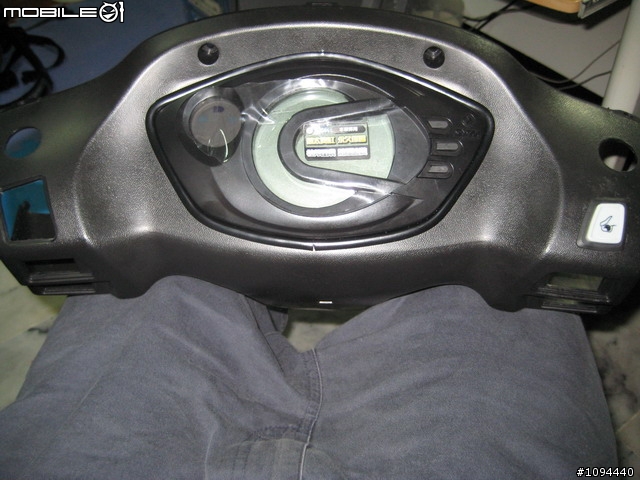

挖好車手蓋 上錶(最外圈為偉士牌油箱護條)


車手蓋是弧形 所以可能有空隙

幾個注意事項 網路上找不太到

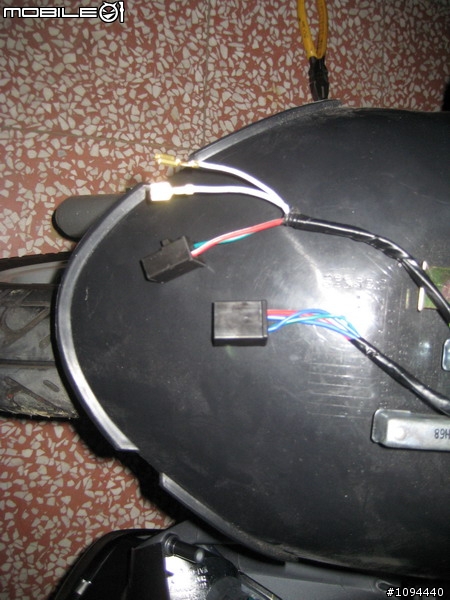

1.接大燈時FT有用繼電器
所以記得找出兩個黑色4P頭
把退PIN 把白白相接 藍藍相接就會正常了
否則燈可能不會亮歐

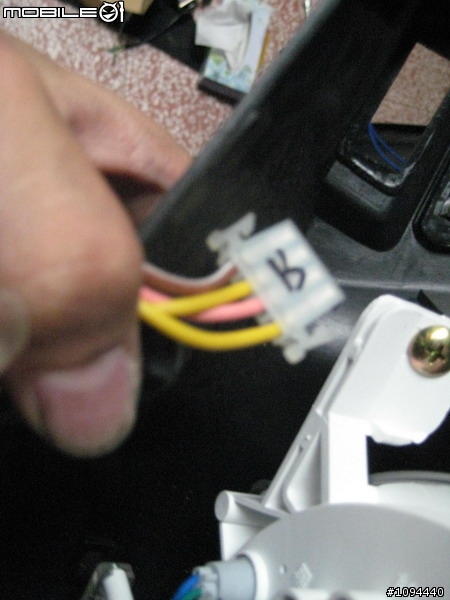

2.大燈開關會有兩黃一粉紅的接線
把高手儀表上面的退出來接上去就對了

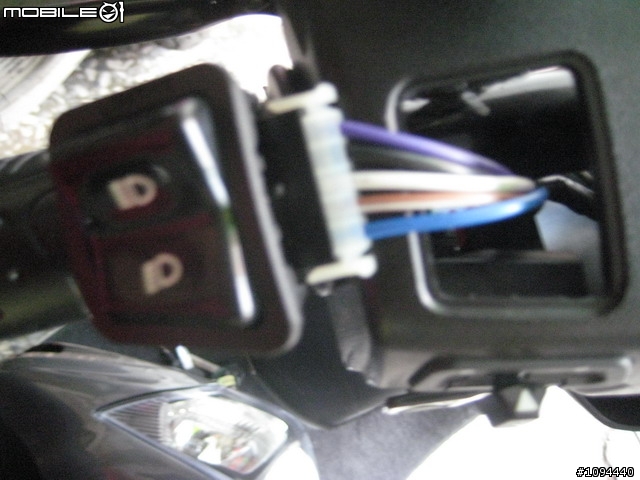

3.如果有多接出來開關 就可以做PASS燈功能
很簡單 因為你的坐墊開關外接 所以把高手遠近燈開關的PIN頭(5P)直接延用
不用多買開關 不過前提是你有多接開座墊開關!!!
也就是把FT線組上的4P換成5P 顏色位置不要變
然後原本的紫色部分和藍色那條線相接 就可以有PASS燈功能


4.記得接轉速線 就是電瓶旁邊的黃黑線接到儀錶黃黑線
記得接電瓶正電(紅色線) 和接地線(深綠色)都要接好
奇怪顏色的線就留著 不要亂接 例如白紅線用不到

還有高手有一組線會牽到方向燈繼電器(兩條 好像是灰色和黑色) FT儀表不知道會接到哪裡去
記得把他接好 不然方向燈會不正常

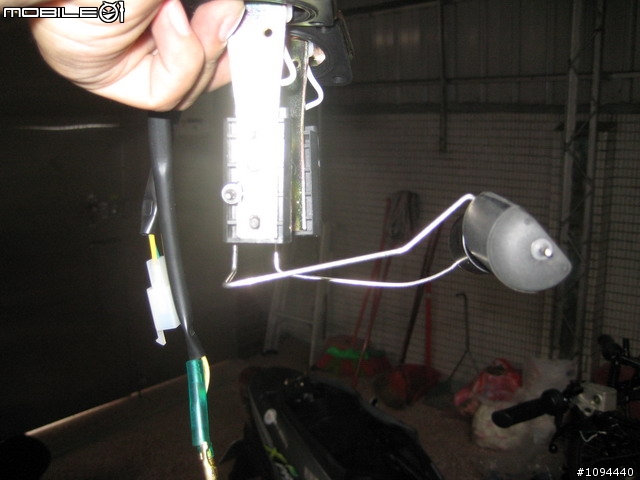

5.汽油浮筒要另外買FT的 不然會不準
可以和高手的比一比 把最高點和最低點用一樣
不過我不前加滿不會滿格 如果不會半路沒油我就不修正了

====修正====
原本我直接把FT的浮筒高低點凹成大概一樣
結果後來有點問題
因為高手的浮筒是半圓形
FT的是圓形 所以油箱加滿以後 油表顯示不是到頂
所以我最後把半圓形浮筒拆下來 換上去 問題就解決了!
====修正====

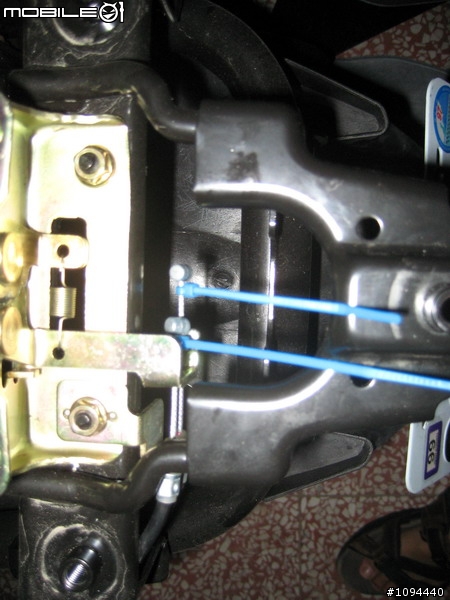

另外坐墊拉不開我發現我的原因是
鋼索和勾座離太遠了 拉不完全
所以我把他多弄束線帶減少空隙

蠻有用的 給分享給各位

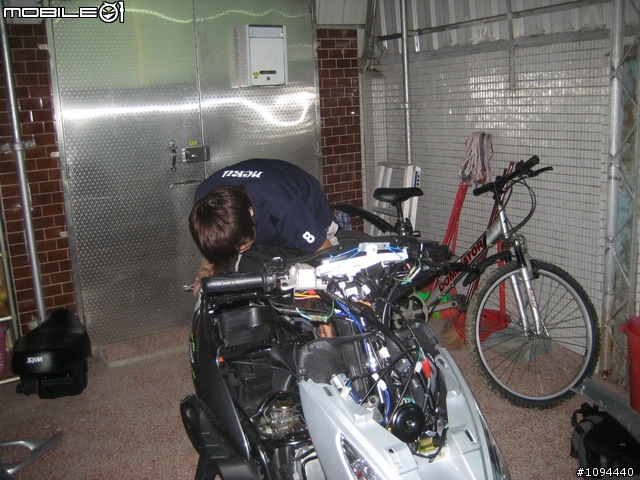

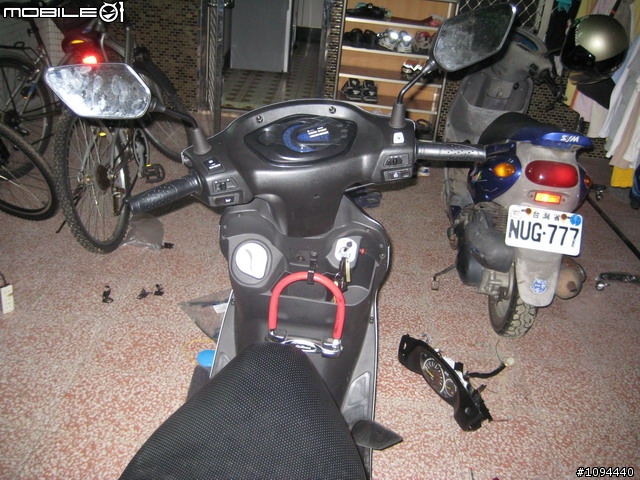

施工圖


全車圖

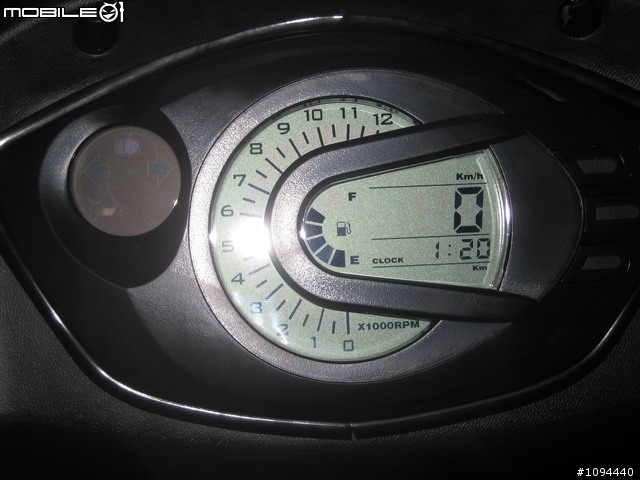

沒開燈 油箱加滿 只有五格

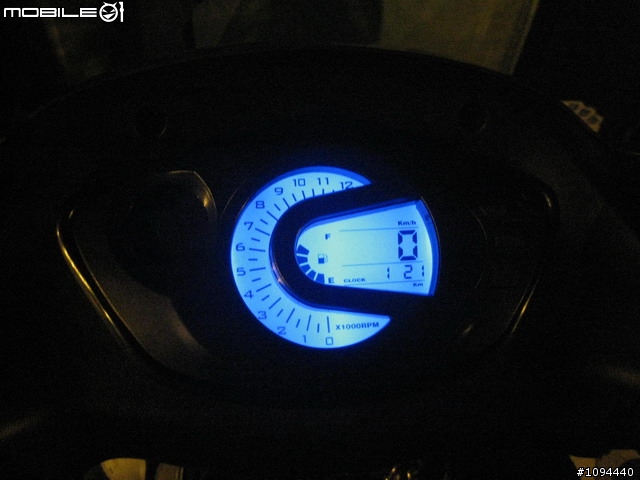

有開燈

對了要感謝太多人了 就感謝天吧
(另外特別感謝 小白瓏 大大)

另外 想要改的人真的可以自己動手 不會很難(像我只是個死大學宅宅而已)
記得多做功課 不過會花上很多時間歐XD

另外我有問題QQ
FT的錶好像是吃12吋胎 那這樣吃高手的10吋時速和里程會有差別嗎?
我按了一下計算機 會差大概20%
還是其實沒什麼差??
另外想問的是 我有多買FT150的馬錶線 後來沒裝上去
請問有裝的必要嗎?會比較準嗎XD?

再多偷問一個問題 有沒有什麼地方在賣新高手的車廂隔熱墊啊?
以前我的老迪爵有說 GY6真的熱~~~
還是說我又要自己DIY了= =

最後附贈白癡室友 高手戰士!!
NomedEmag wrote:
簡易教學(有空再補完...(恕刪)

這....
根本是針對我來的啊....
加分先!

等待詳細圖...........
我也要一敗了....


ps 所以大大是又買一個後龍頭蓋囉?
要如何固定啊???

小白瓏大大求救!!
(謎之音:但怎感覺好像不在台北...)
這個世界上根本沒有可以讓她哭的人, 因為真正值得讓她哭的那個人根本捨不得讓她哭。
自由飛翼皇帝龍 wrote:
這....根本是針對...(恕刪)


我多買一個車手蓋 然後在書桌前慢慢修

大概修了我兩個禮拜吧= =

固定的話就看個人技巧了

我是用了鐵片和束帶(束帶無敵!!)

另外殼要挖好 我的錶有點用塞進去的 所以導致車燈蓋蓋不密

不過螺絲都有鎖上啦

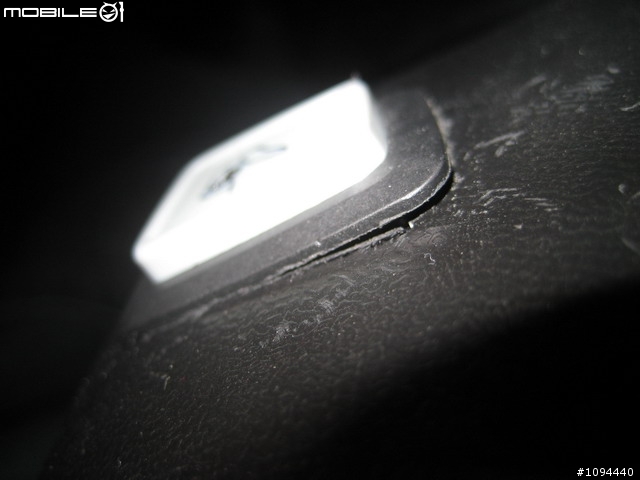

就是這裡有點不密合 應該是車手蓋塞到歪了
不過不明顯

====修正====
原本以為車手蓋歪了
結果是我沒有把東西卡好
就是原本機油燈亮了要插鑰匙那附近
有一個卡榫要注意卡上去
就不會出現這個問題了
====修正====
我實際跑是沒有什麼差別拉
在高雄的時候有GPS測試過

我覺得有差~碼表線還是FT比較準
不過相對的就比較不快樂~看你的需求拉

至於最後一個我就不知道了
不過我記得可以DIY
http://www.scumotor.com.tw/Digest/S3B9D7285/
東吳的X pro資料網站~還蠻多可以參考的

N大你也很強阿~竟然自己就搞定了
我是在機車行跟老闆問然後自己玩
最近電動開坐墊又有點秀豆
還要在跑一趟機車行借工具
我是不在台北沒錯
我在台中的逢甲唸書中
這兩年唸書的過程都很少到台北耶
我很怕台北阿
什麼都貴~怕怕的
我比較想要知道的是...
你原本的里程數呢???
有辦法修改進去嗎???
還是就重新由0開始計算?!


NomedEmag wrote:
最後附贈白癡室友 高手戰士!!


我笑了!!!
差點就想問~~~這件背心哪裡買啊???
陌生人NO.31 臭奶呆小光 Canon 6D 24-105mm F4L 580EXII
小白瓏 wrote:
我實際跑是沒有什麼差...(恕刪)

歐 沒差歐~~
我來找個時間界GPS測看看吧

強的話就不會花我10HR了== ==
TRY&ERROR....

東吳我也有去阿 顆顆

看來隔熱墊要自己DIY了....
kenten1231 wrote:
我比較想要知道的是....(恕刪)

如果想要用里程數的話 還是有方法啦

找隻電鑽 然後接在碼錶線上 顆顆顆....

不過我那時候算過1000轉的話跑到300KM要好幾個鐘頭= =

所以打消念頭XD 不過我換的時候也才450啦 所以隨意
