【分享】Specialized M5車架 8-9Kg 輕量化MTB

話說一位朋友要幫另一個朋友組台輕量化的登山車,

而且因為體型小所以光找13.5吋的車架就花了一番功夫,

但總算花了2個月的時間把車給組出來了,

因為我是不懂組車,只是覺得蠻好看的,而且真的有給它輕

把一些照片放上來讓大家給點意見,或是有需要注意什麼的,

可以提醒一下囉

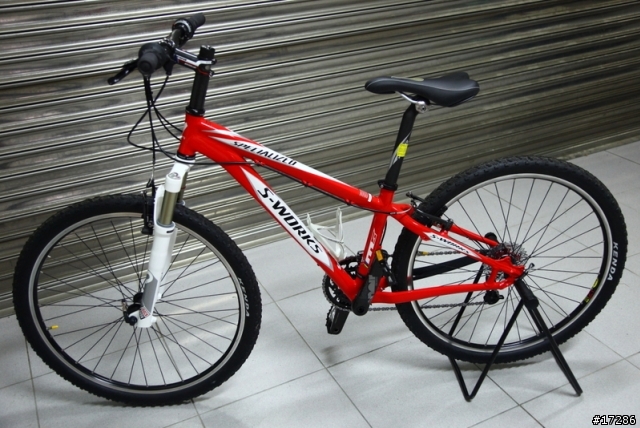

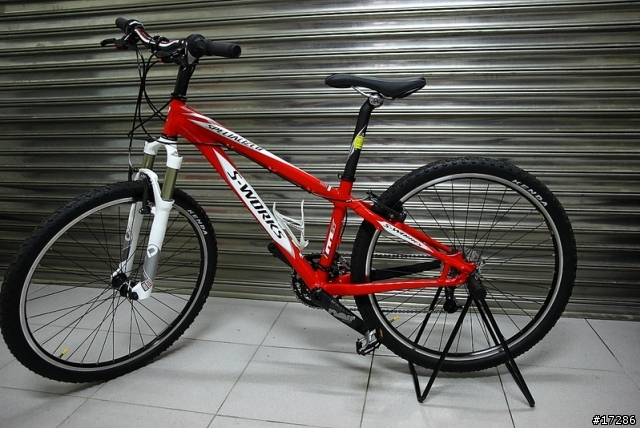

全車照先來一張
【分享】Specialized M5車架 8-9Kg 輕量化MTB

【分享】Specialized M5車架 8-9Kg 輕量化MTB

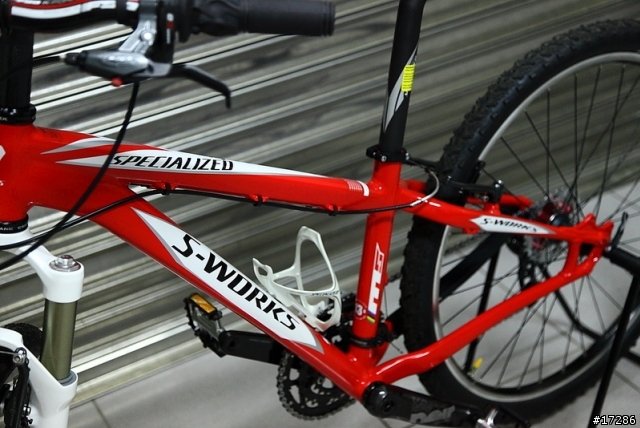

車架為Specialized S係列
【分享】Specialized M5車架 8-9Kg 輕量化MTB

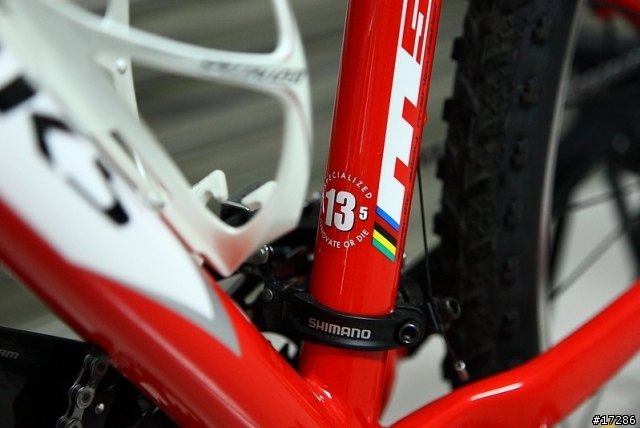

可以看到13.5吋的標示
【分享】Specialized M5車架 8-9Kg 輕量化MTB

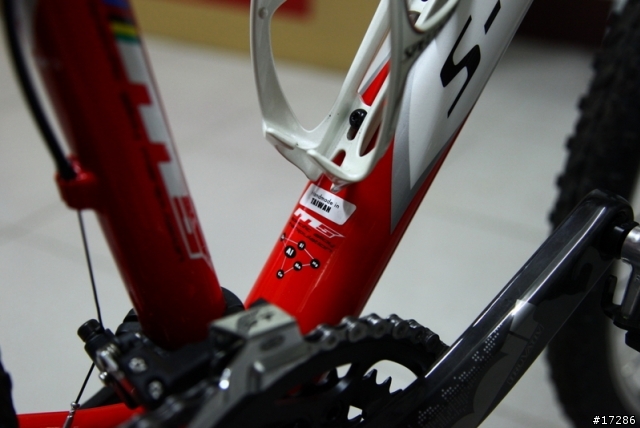

對焦沒對好,裡面是寫著HandMade in Taiwan
【分享】Specialized M5車架 8-9Kg 輕量化MTB

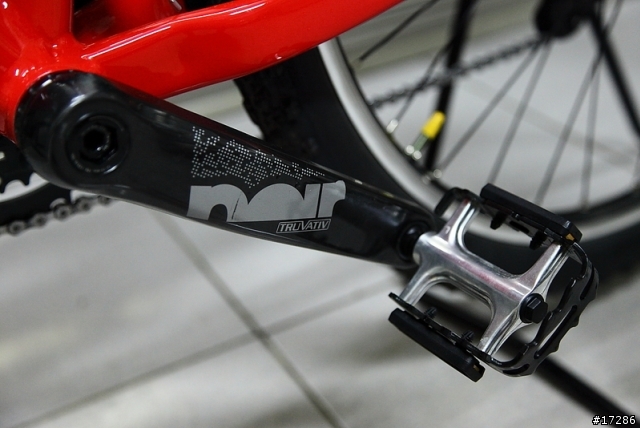

腳踏板(Truvativ),sorry我不知道是什麼牌子,有前輩可以指點嗎?
更正:這應該是碳纖維/大尺盤
【分享】Specialized M5車架 8-9Kg 輕量化MTB

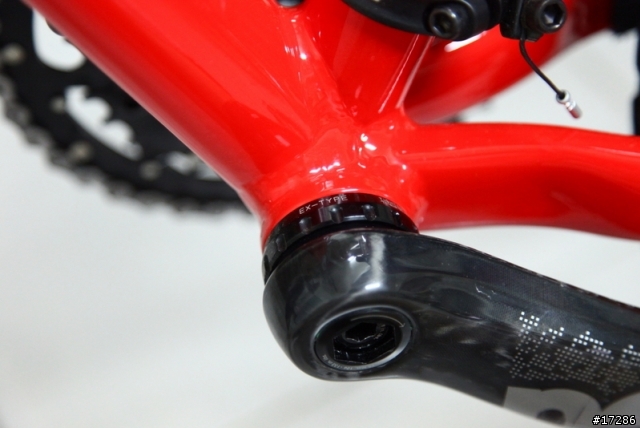

EX-Type,這算是BB嗎?
【分享】Specialized M5車架 8-9Kg 輕量化MTB

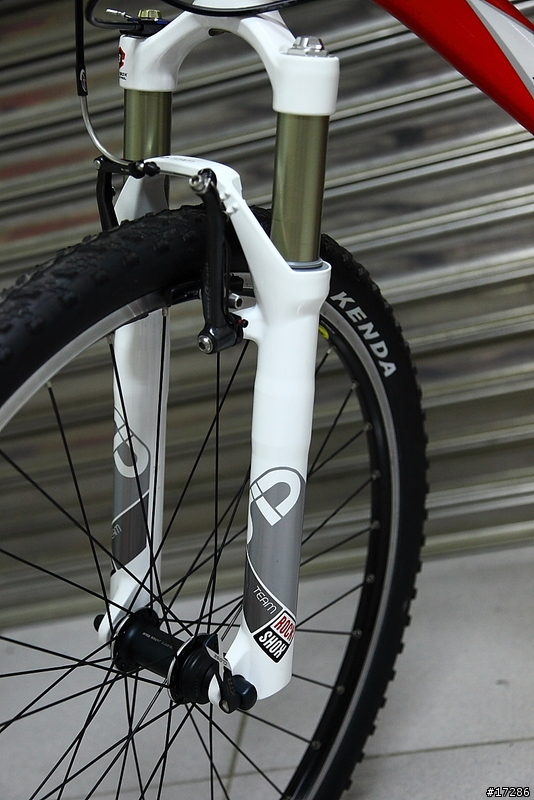

前叉,一樣我不懂的牌子
【分享】Specialized M5車架 8-9Kg 輕量化MTB

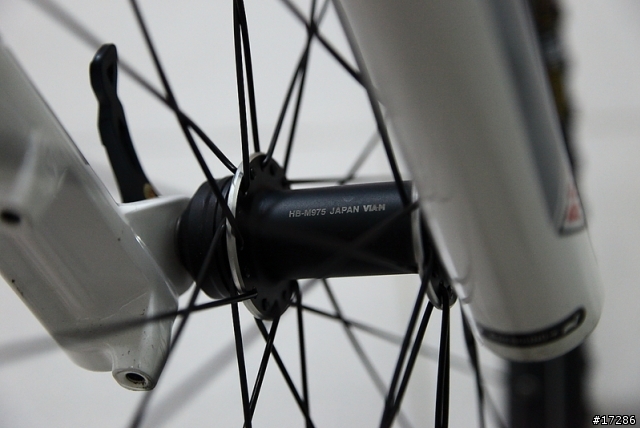

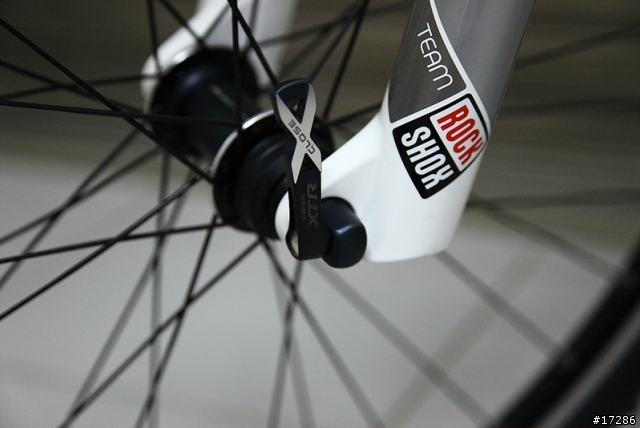

前輪快拆為XTR
【分享】Specialized M5車架 8-9Kg 輕量化MTB

近照一張XTR
【分享】Specialized M5車架 8-9Kg 輕量化MTB

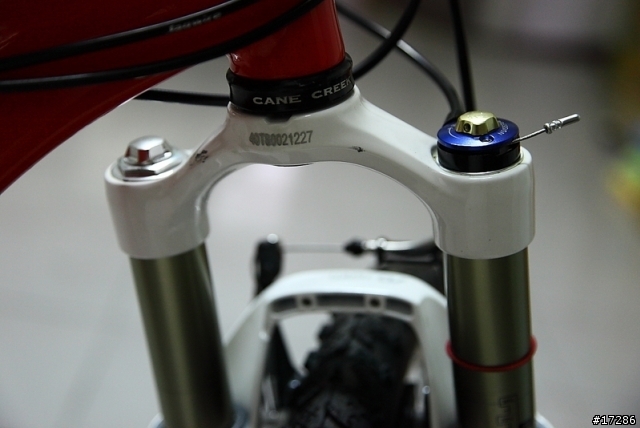

前叉近拍
【分享】Specialized M5車架 8-9Kg 輕量化MTB

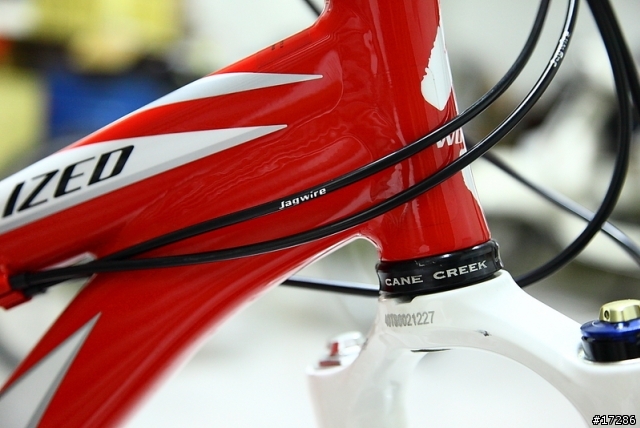

煞車線和變速線Jagwire
【分享】Specialized M5車架 8-9Kg 輕量化MTB

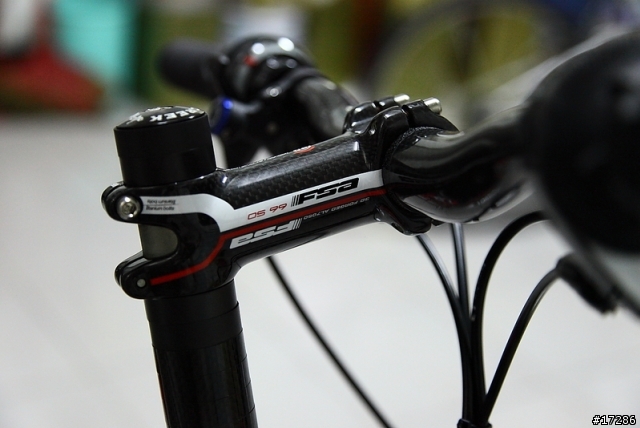

這這這...我也不知名稱
【分享】Specialized M5車架 8-9Kg 輕量化MTB

另一個角度,聽說短短一節就要價數千元
【分享】Specialized M5車架 8-9Kg 輕量化MTB

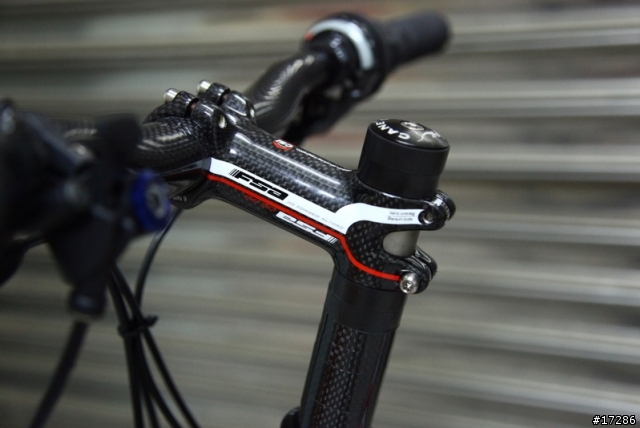

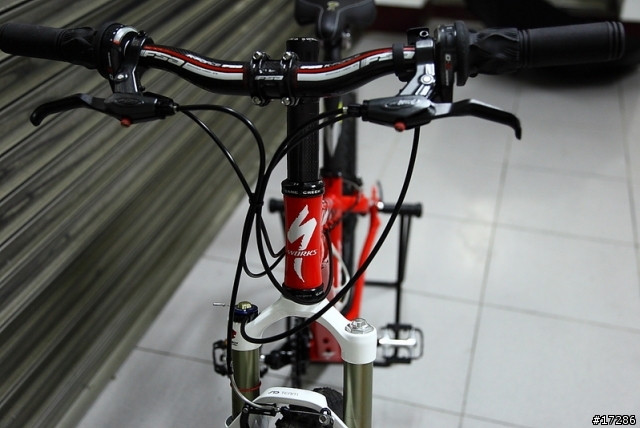

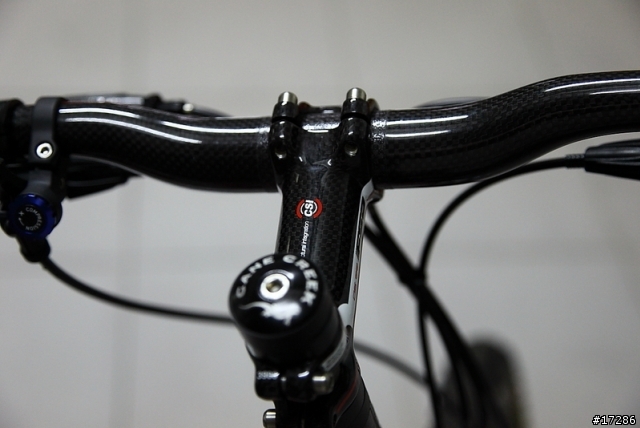

正面近照一張
【分享】Specialized M5車架 8-9Kg 輕量化MTB

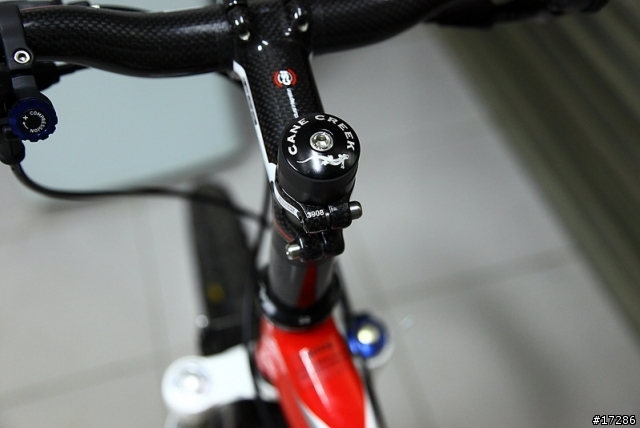

上方照
【分享】Specialized M5車架 8-9Kg 輕量化MTB

側面照
【分享】Specialized M5車架 8-9Kg 輕量化MTB

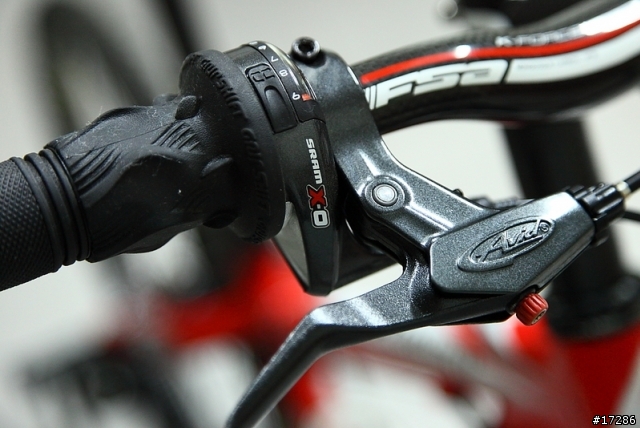

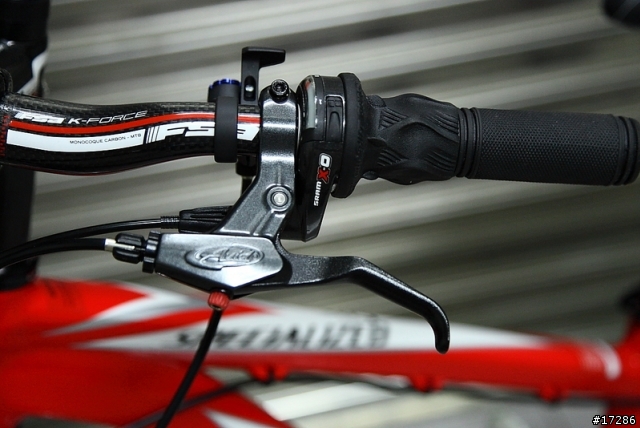

前變為SRAM的X0
【分享】Specialized M5車架 8-9Kg 輕量化MTB

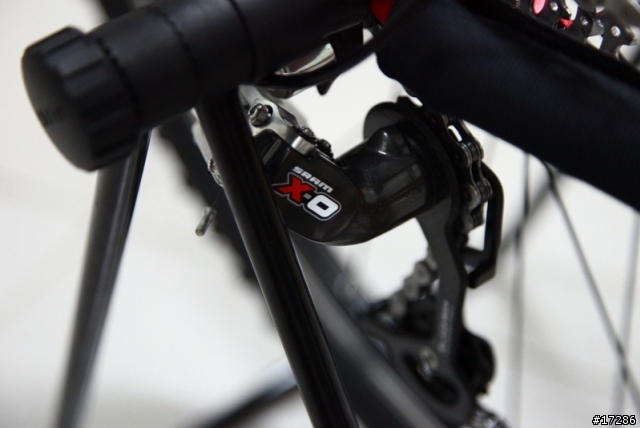

後變也是SRAM的X0
【分享】Specialized M5車架 8-9Kg 輕量化MTB

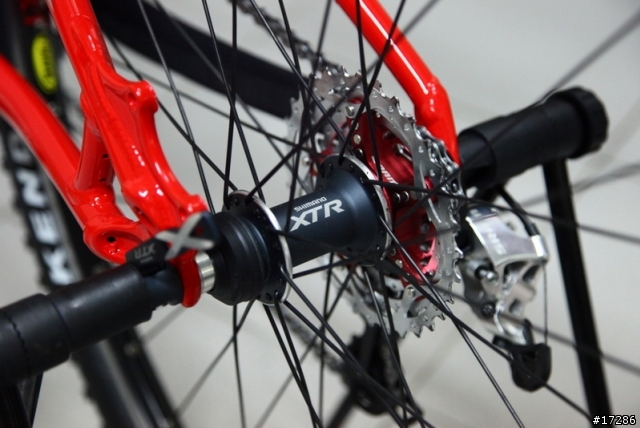

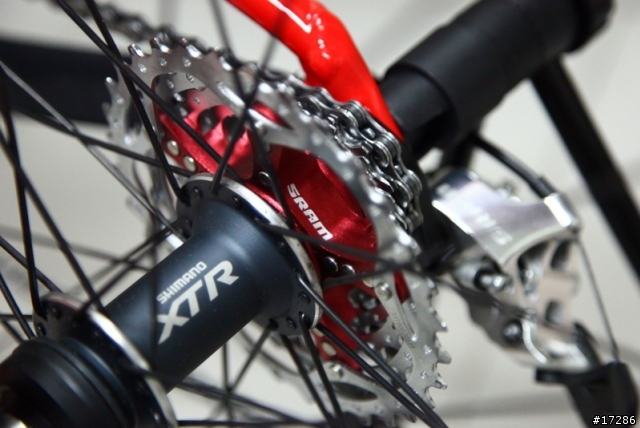

後輪快拆(XTR)和後盤(SRAM)
【分享】Specialized M5車架 8-9Kg 輕量化MTB

【分享】Specialized M5車架 8-9Kg 輕量化MTB

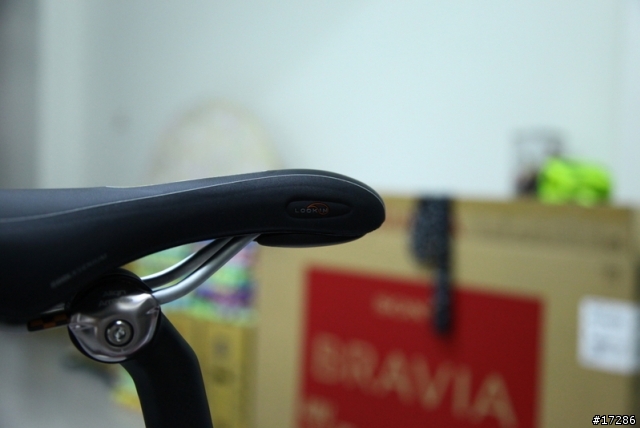

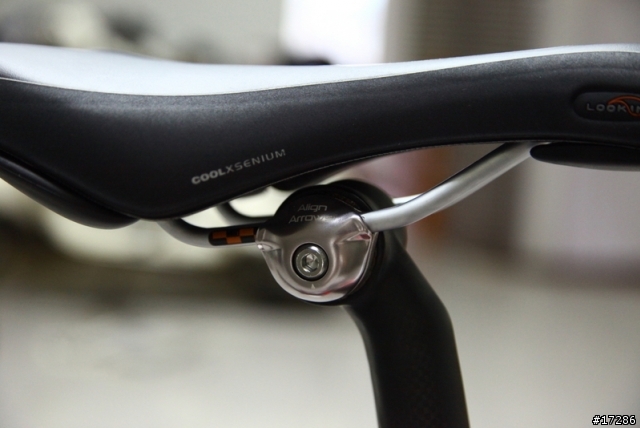

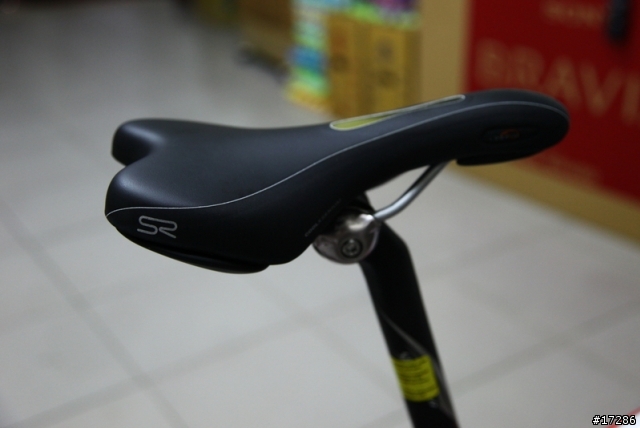

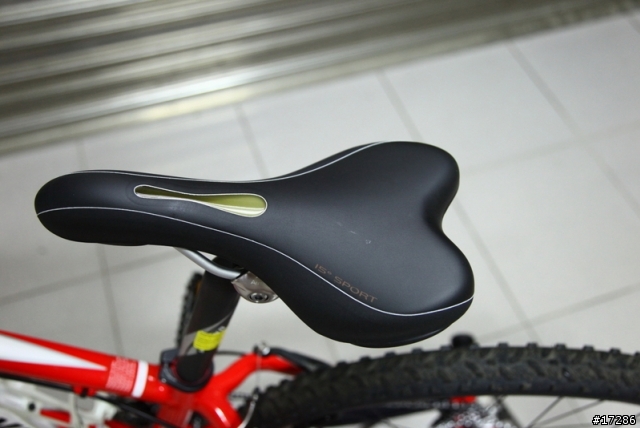

座墊的部分(Lookin係列)Align Arrows-COOLXSENIUM
【分享】Specialized M5車架 8-9Kg 輕量化MTB

【分享】Specialized M5車架 8-9Kg 輕量化MTB

【分享】Specialized M5車架 8-9Kg 輕量化MTB

座墊前面有個軟軟的緩衝區
【分享】Specialized M5車架 8-9Kg 輕量化MTB

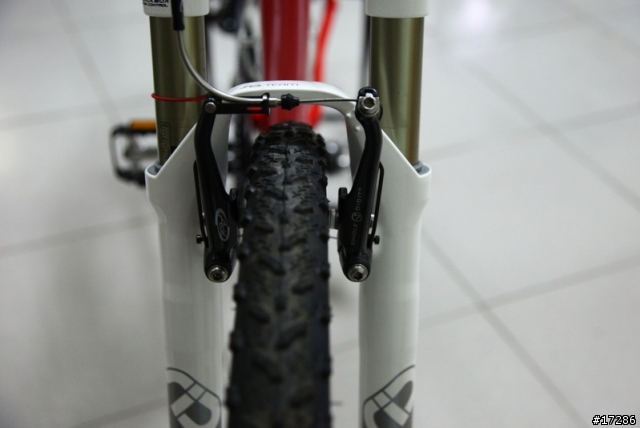

前煞Avid(Single 7 Digit)
【分享】Specialized M5車架 8-9Kg 輕量化MTB

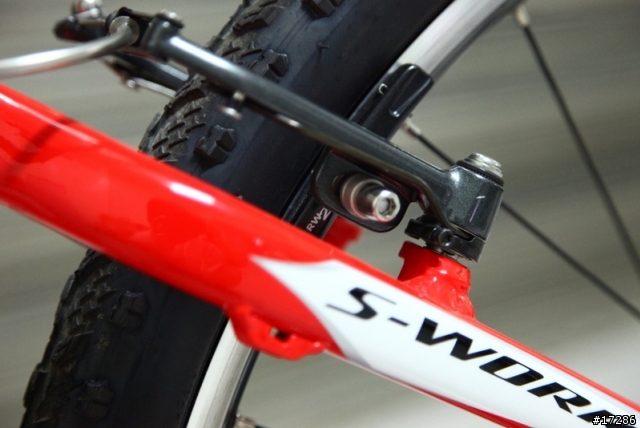

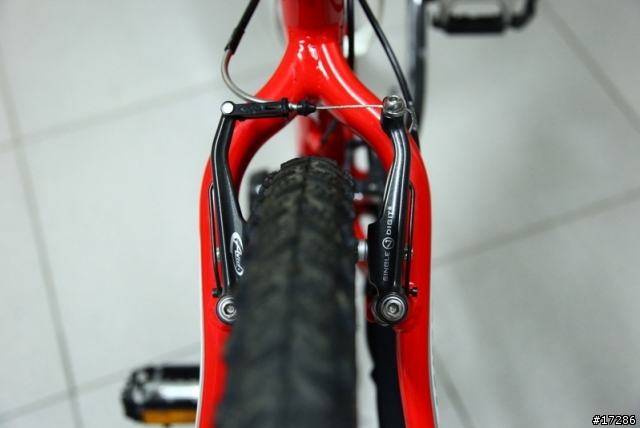

後煞也是Avid
【分享】Specialized M5車架 8-9Kg 輕量化MTB

後煞片SW2
【分享】Specialized M5車架 8-9Kg 輕量化MTB

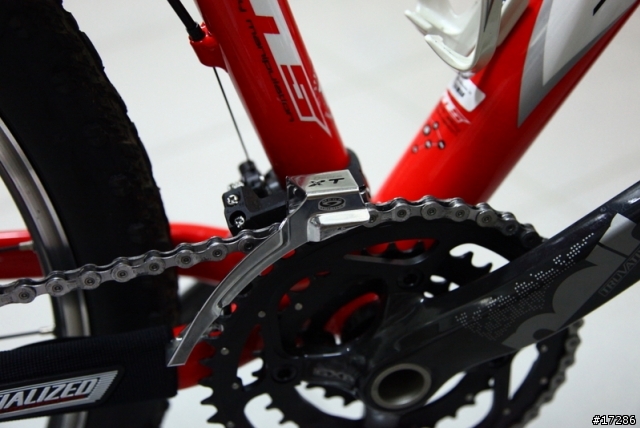

前變速器為XT
【分享】Specialized M5車架 8-9Kg 輕量化MTB

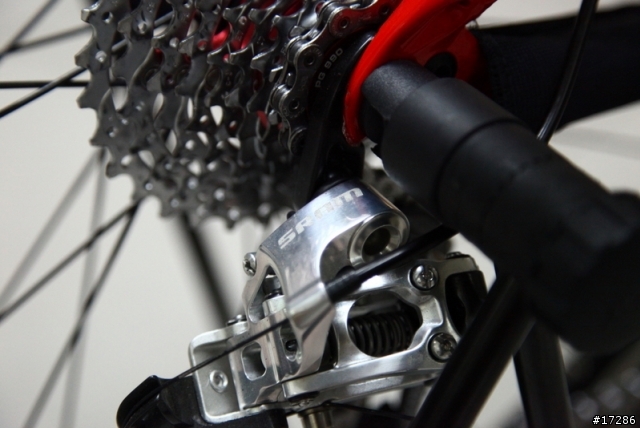

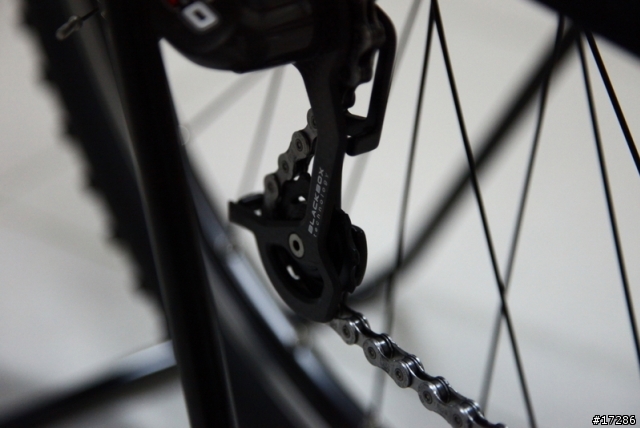

後變速器
【分享】Specialized M5車架 8-9Kg 輕量化MTB

【分享】Specialized M5車架 8-9Kg 輕量化MTB

短腿?
【分享】Specialized M5車架 8-9Kg 輕量化MTB

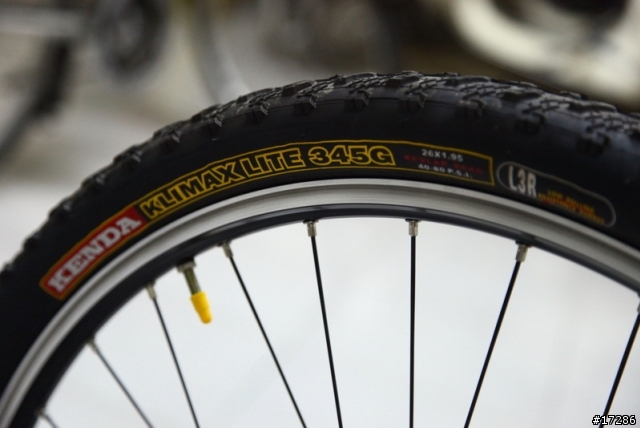

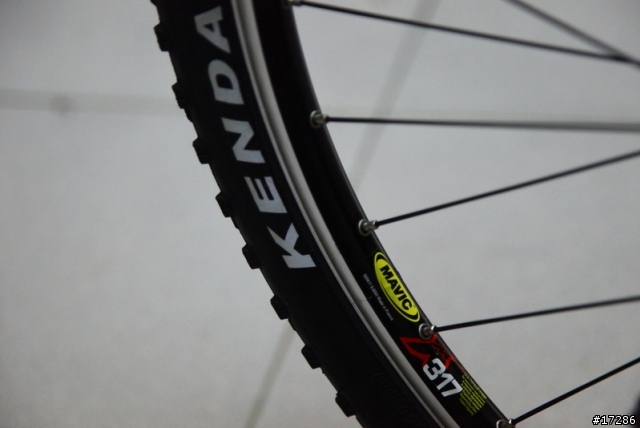

聽說是輕量化輪胎,裡面沒有鋼圈?
【分享】Specialized M5車架 8-9Kg 輕量化MTB

還蠻炫的標示
【分享】Specialized M5車架 8-9Kg 輕量化MTB



到底有多輕?

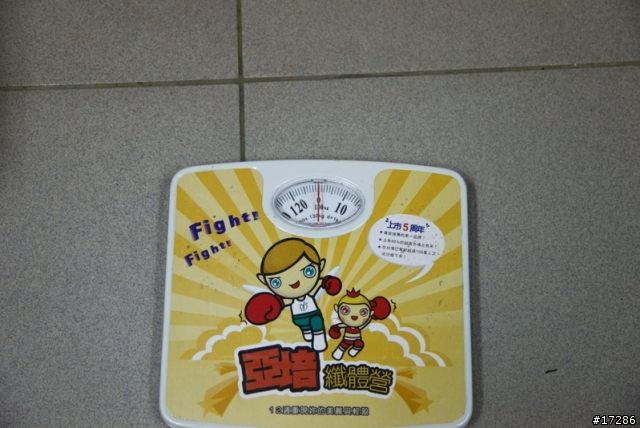

沒有很標準的工具,只好把體重計拿出來檔一下

【分享】Specialized M5車架 8-9Kg 輕量化MTB

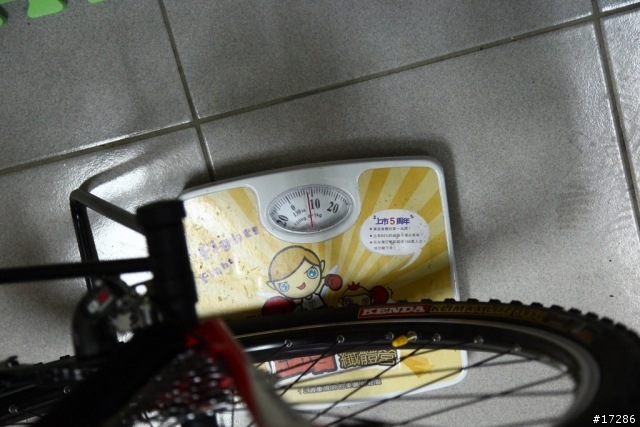

因為一手要扶著車,一手要拿單眼,真是博命演出阿!

但也因為這樣所以沒有辦法量的很精確,不過結果還真是嚇我一跳阿!


【分享】Specialized M5車架 8-9Kg 輕量化MTB


沒錯,睜大眼睛再看一遍,竟然不到10Kg耶!
【分享】Specialized M5車架 8-9Kg 輕量化MTB

有任何說明錯誤的地方,還望版上前輩指正囉

---------------------------------------------------
鑑於測量的誤差,把標題的"超"輕量的"超"拿掉好了(沒有罵人的意思喔
dexit wrote:
話說一位朋友要幫另一...(恕刪)

前叉和頭碗間怎麼有個空隙
還是原本就這樣...
dexit wrote:
話說一位朋友要幫另一...(恕刪)


很想請問一下大大~
你的朋友是多高呢?
挑到13.5"車架,但龍頭又用的有些高?
是未裁管還是需求????
是真的滿輕的.不過13.5"車架又比一般尺寸車架輕!
量法感覺怪怪的?!
有整個重量騰空押上去嗎?
怎駐車架沒拆然後貼在地板上?
看過低於7KG的登山車後,

8KG就不那麼覺得特別了
您是指這張嗎?



若是的話,其實我也不太清楚

只知道已經騎出去過一趟,約4個小時,

沒有異音或是問題
裝潢的心得分享 http://www.wretch.cc/blog/u402053
呵呵...

因為不知怎麼量,而且一隻手必須扶著車,另一手還要拍照

所以只能大約

沒拆駐車架是因為怕手沒撐好,結果把車摔到地上,

所以情非得已


見諒見諒
裝潢的心得分享 http://www.wretch.cc/blog/u402053
egg1983 wrote:
你的朋友是多高呢?


身高約163公分左右

據我所知是未裁管,因為車主希望車架小一些才找13.5的

我知道一般男生170cm上下,似乎大多是用15吋左右的

但我也沒騎過這台,所以不知會不會很彆扭
裝潢的心得分享 http://www.wretch.cc/blog/u402053
dexit wrote:
您是指這張嗎?若是的...(恕刪)


這部分建議你朋友確定一下頭碗是否和車架規格相符合,
如果車架規格是用隱藏式頭碗的話,
那就不能用外露式頭碗。
"WOW. Such a crappy built frame costs $300? I think you are hijacked."

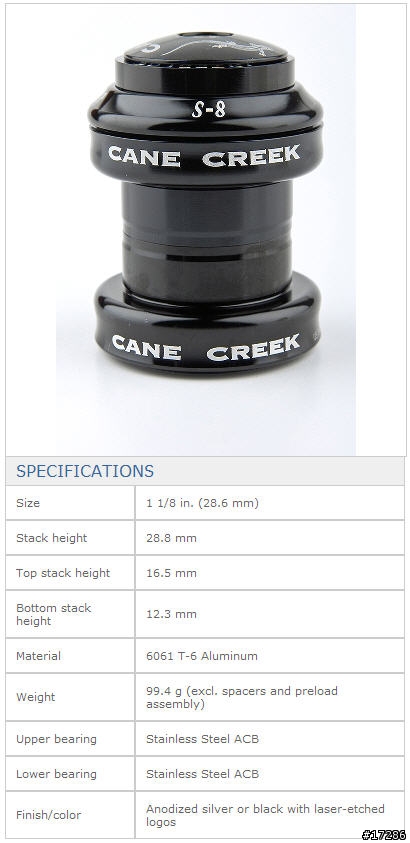

您說的是上面這張圖所標示的尺寸和下面引用T兄的文章

必須相符合的意思嗎?

目前我手上照片可以確定的是頭碗為S-8(1 1/8),

則必須知道車架管徑尺寸是否也為1 1/8,

是這樣嗎?

謝謝

TANGO7124 wrote:
外露式車架的管徑尺寸
PS:以下的尺寸皆為車架管徑的內徑尺寸。
1”(professional):30.05~30.10mm
2”(JIS) :29.85~29.90mm(日制規格)
1 1/8” :33.90~33.95mm
1 1/4” :36.90~36.95mm
1 1/2” :49.57~49.61mm

半外露式車架的管徑尺寸
PS:以下的尺寸皆為車架管徑的內徑尺寸。
1” :41.35~41.40mm
1 1/8”:43.95~44.00mm
1 1/2”:55.95~55.90mm


A部位的尺寸為前叉管徑,主要是搭配使用的培林或是滾珠。
PS:以下的尺寸皆為前叉管徑的外徑尺寸。
1”:25.35~25.4mm
1 1/8”:28.45~28.6mm
1 1/4”:31.60~31.75mm
1 1/2”:38.074~38.202mm

B部位的尺寸主要搭配頭碗下環
1”(Professional):26.43~26.49mm
1”(JIS):27.03~27.09mm
1 1/8”:30.015~30.075mm
1 1/4”:33.03~33.09mm
1 1/2”:39.79~39.85mm
裝潢的心得分享 http://www.wretch.cc/blog/u402053
