[DIY] BMW X5 E53 整合車庫鐵捲門遙控器

小弟的車是2006年BMW X5 E53 美規 小改款。
小弟的車室內頭頂天窗控制的那塊長的如下所示：


從上圖來看，應該按鍵上是有下面的幾個功能：


除了天窗控制以外，有一個是車庫門遙控器，另外一個是BMW緊急服務通話按鈕。
一直以來，我一直想要連動這個車庫門遙控器。查了網站的一些資料。
這個遙控器是走Homelink標準。主要頻段是頻率只要在286-322MHz and 335-433MHz都OK。
可以參考HOMELINK整合車庫遙控器+防眩後視鏡裝上了!!
該篇文章的樓主應該後來是更改了遙控主機上的頻率，讓他可以對到車內的HomeLink遙控器。

可是小弟大樓的遙控器主機不是隨便可以更動的。所以就放棄了。
後來有一天忽然想到，其實BMW緊急服務通話按鈕早就無法使用了，因為車子的行動電話模組也早就沒用了。
何不乾脆利用這組按鈕把自己的遙控器改裝進去呢？

所以就自己動手開始DIY啦。

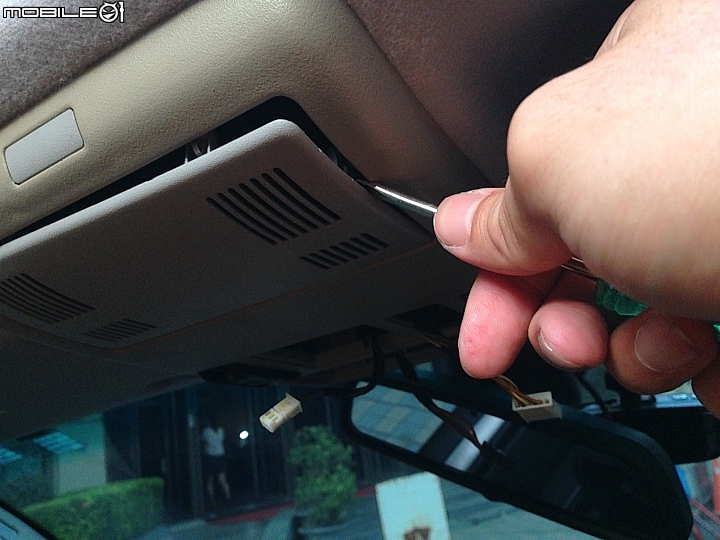

首先先拆下來。這個控制面板。總共有四個螺絲鎖上去的。
有兩個螺絲是在室內燈模組的後面。所以要先將室內燈模組拆開。才可以看到螺絲。


另外兩個是在後面車內超音波防盜模組(有的人是眼鏡盒)裡面的，也是要拆開才可以看到螺絲。


從下面這張圖可以看到兩個模組裡面的銀色螺絲。


螺絲卸下來後，就可以把開關拿下來了。


開關拆開後裡面長這樣。




主要會使用到這兩組接點

這兩組接點會連動到後面的微動開關。開關按下就會短路，沒按就開路。

接下來就是拆開小弟的遙控器了。可以看到微動開關與12V的小電池。


先把BMW緊急通話的按鈕開關接線出來。



然後接到遙控器的微動開關上面並聯。


測試一下開關是否可以使用。

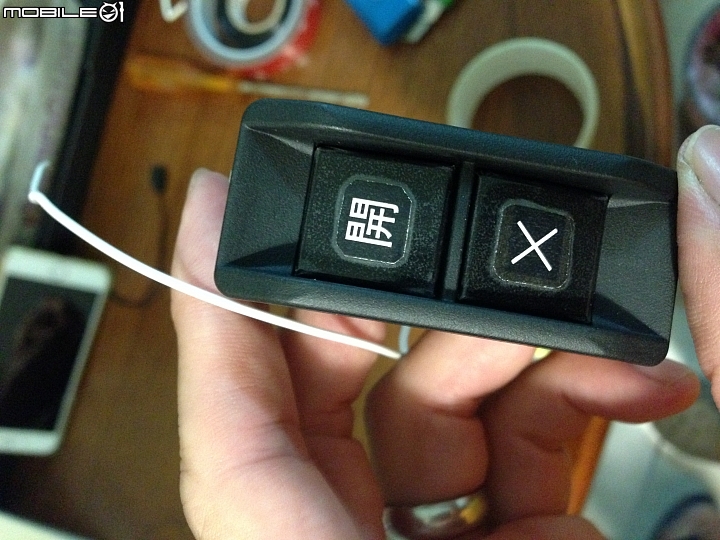

然後自己用紙列印面板，再用膠帶貼上去。


然後就可以準備裝回車上了。
本來要使用原本的緊急服務按鈕的接線，來供應遙控器原本的12V電池。
但是測量後發現，接線的供電狀況如下圖


可以看到上面的圖並沒有ACC 12V電源，而是有一個+12V的電源，經過測試就算熄火+12V還是會持續供電。
想一想還是不接這個電源了。(後來我也沒把這組接頭接回緊急服務按鈕了!反正也不需要了。)
因為我希望可以接ACC電源，找了一下，旁邊的原本HomeLink車庫門遙控模組的接頭接線只有三條。
測量了一下如下圖所示：


剛好裡面就有一組發動車子才會供電的ACC 12V電源，所以我就並聯接了這組電源給我自己的大樓鐵捲門遙控器。
然後我也從鐵捲門遙控器上把天線拉了一條走頂棚內部延長到前擋玻璃上緣。想說可以增強訊號(其實好像也不用~哈哈。)。
全部接好以後。我把遙控器用透明塑膠袋包好放在裡面。天線端朝前。



然後把所有的東西鎖回去就大功告成了!!


下次不用再找遙控器開門了。YA~
分享給大家嚕。 ^_^
