我去年在網路上買一顆2手硬碟,當時未注意到它的SATA電源插座針腳有一點彎,最近又裝了第2顆硬碟(當系統碟),從我的電腦要開啟另外一顆硬碟時,電腦突然斷電,想說是電源供應器問題,所以把它清理了一下,剛好看到硬碟SATA電源插座針腳有一根不直,又剛好是12V的,硬碟拿起來看還真的有一點點短路,有融化了一小塊地方,決定把那根針腳拔掉,因為我看到它的電路板正電都是相通的,只有負電是各自獨立的,所以當然拔掉還能用,之前就有看到網路上SATA電源燒毀的事件,想避免燒毀意外的話記得要看看你的SATA電源針腳是否有歪斜喔~
怕硬碟因SATA電源燒掉請注意

你拔掉的是12V的Power 用途為HDD的馬達

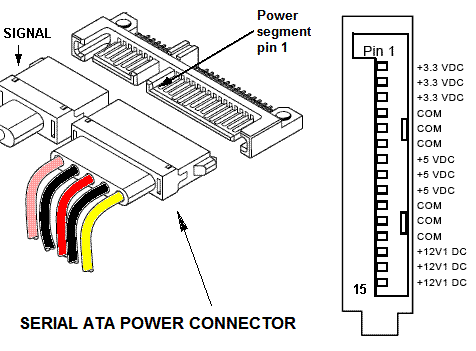

下圖黃色為12V 紅色為5V 黑色GND



本文已刪除


我已閱讀過並同意遵守討論區規則
冬夜羊 wrote:
那樣拔掉代表HDD的...(恕刪)

當然轉得起來,你沒看到電路板3條電路都是接在一起的嗎
每個電壓都分成3PIN一組,應該是負載(電源安培)的考量吧

你拔掉1PIN也是可以用,但是另外2PIN的負載安培數相對地就會提高,也增加了整個走火的風險
原來拔掉一隻接角還可以運作
這腳位定位還真的沒學過
不知道拔掉的意思在哪
當初設計多 pin 就有他的考量
這樣反而危險 小心用久熱量太高
正解應該是條回吧
hsiang11 wrote:
原來拔掉一隻接角還可以運作
這腳位定位還真的沒學過


很多東西都是這樣的,連 CPU 也是,而且 CPU 上還有完全沒用到的針腳。

以這篇遇到的來說,斷 4、5、6、10、11、12,那就不用玩了,想辦法換插座吧。

horng31208 wrote:
我去年在網路上買一顆...(恕刪)


為何要拔下來呀...反正是二手的 怕出問題 再買一個吧

免得燒掉 帶走其他硬體 這樣不是得不償失...

這篇的注意重點 我想是 不要學你...

你成功了
這樣拆法雖然說免除了+12V - GND短路的疑慮
但是卻加重了剩餘兩隻接腳的電流量
到時後這路+12V一路燒了啥,誰也不保證喔
