跳電狀況下損壞後,對WD電路版電流保護分析

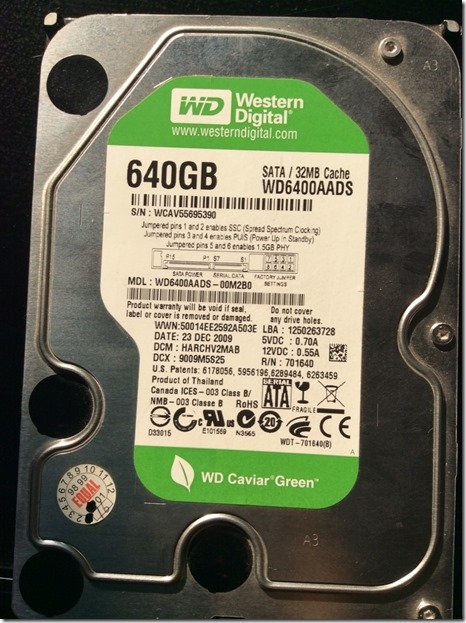

前天全台大跳電,這顆是在跳電狀況下,燒毀的WD硬碟。




簡單說明一下,要如何判定PCB元件哪邊故障,
首先準備一張正常運作的電路板,來做比較:

1.螺絲孔為GND,固定電表引腳,其他就來測試
2.使用通檔,有導通接腳也為GND

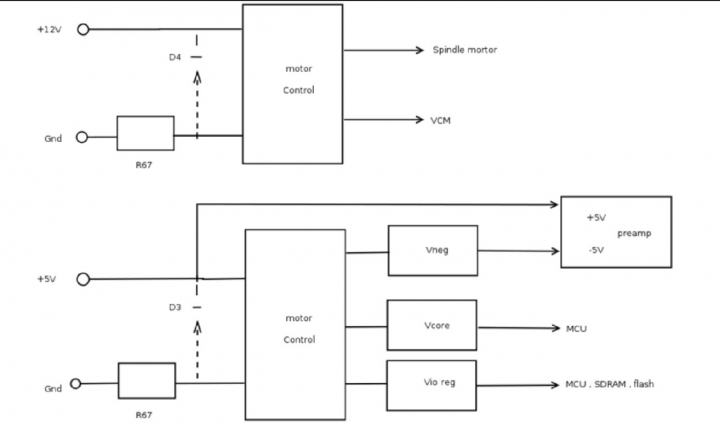

3.通電後,測量相對應電壓,就可量出下面電壓,並且來思考硬碟所設計的電源保護電路

這邊要來說到硬碟電路板中,最容易損壞的電源元件,
TVS(Transient Voltage Suppression) diode,也就是瞬態電壓抑制二極體。

瞬態電壓抑制二極體(以下皆簡稱TVS二極體)有什麼功能呢?
TVS二極體通過箝位電壓尖峰工作。它透過將有害的過電壓和尖峰偏離負載來保護敏感電路。
如果過電壓的持續時間足夠短(<8usec),則二極管將恢復並繼續工作。
然而,如果二極體受到持續的過電壓,則會因短路而犧牲自身。

TVS二極體根據其工作或待機電壓及其擊穿電壓進行額定。在正常工作電壓下,二極體基本上是一個開路(斷路),即「看不見」的。
但在超過工作範圍電壓下,便會短路造成電流無法通過。所以在電路板上,5V跟12V,他們的TVS二極體是分開的。

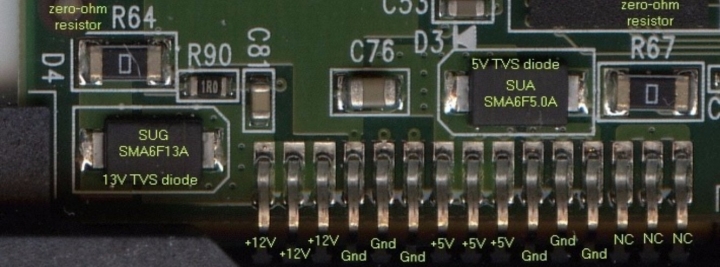

TVS二極體是直接連接在電源電路(+5V或+12V)上,有時連接串聯電感,保險絲,零歐姆電阻。
TVS二極體的陽極接地,而陰極(條紋端)連接到正電源軌。TVS二極體通常位於電源連接器附近。

由於HDD應用中的TVS二極體是表面貼裝器件,所以它們將被標識為縮寫標記代碼而不是全部器件號。

一些常見的12V二極體標記代碼是LE、LEM、LEK、BUX、KVP、13L。
一些常見的5V二極體標記代碼是HE、QE、QA、AE、5L。
零件號可反映二極體(像是SMAJ12A)的工作電壓或其擊穿電壓(例如TPSMB13A)(超過13V,就bye bye了~)。

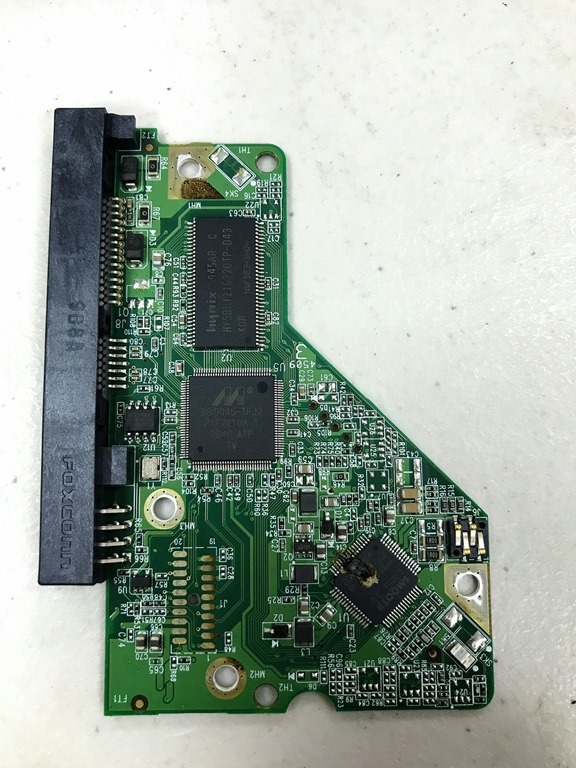

不過此硬碟Motor,晶片嚴重燒毀, 電路板跟IC都有燒穿,已經不適合修版狀況。
可能是瞬間電壓過高,但時間很短,TVS,二極體無法發揮效用,電機晶片才會燒成這樣,連帶磁頭也有風險。

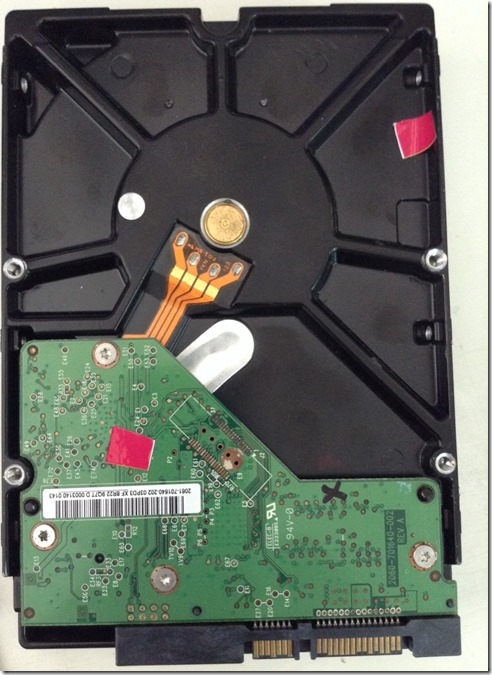

準備下圖硬碟材料,來去更換電路板~

更換電路板後,發現這顆磁頭也因為突波電壓而燒掉了。
只好再更換磁頭,最後順利將客戶資料導出100%救援成功。


由此可見,正確的材料與流程才是資料救援關鍵因素。


2017-08-17 12:26 #1
說到硬碟的材料
以前有買過一顆750G的WD外接硬碟
沒用到掛網拍一直賣不出去
這種容量沒什麼人想要
過個一年忽然有一天賣出去了
客戶的收件地址一查 原來是在光華內
推斷某救援廠商買來殺肉救資料用的XD
為何跳電會導致電路版燒毀.....實在不懂.....

跳電就是電壓突然降為0,頂多磁頭因慣性亂甩造成磁盤刮傷壞軌,或歸位不正確造成下次無法再啟動

怎會弄到電路版燒一個洞,還真是奇聞

前天的跳電對電路來說根本不可怕,頂多算一次不正常關機

最危險的是跳電又馬上來電的那種,有時那一瞬間突波真會燒壞某些IC,對硬碟更是極大損害

所以公司重要的server都要掛UPS就是來防止這種狀況

而不是前天那種一停就20幾分鐘那種大規模停電

PS:看樓主發表的幾篇技術文想必應該是從事"相關"行業吧

要趁機會打廣告要根據事實...不需要這麼危言聳聽...

systemctl wrote:
為何跳電會導致電路...(恕刪)




請問樓主
是wd的可以直接更換電路板就可以使用嗎?

最近也壞一顆 Seagate
看起來電路板故障 直接更換電路板沒用 pc更本抓不到
有人說韌體有差
看到一篇部落格說 bios 解焊過去可以解決
送資料救援他們似乎也是直接開蓋救
但居然只救了c槽 d槽沒救到

可否請樓主再詳細教學更換電路板的注意事項?
找台電、找中油,不是都說要賠償了。
支持樓主打國價賠償
電源的開關,並不是想像中的那樣完美的波形直角變化,特別是經過一些電子零件電路之後,各個零件依其特性對電壓電流變化都會有不同的反應,所以最後都會有突波的問題。

電子電路最好是維持在穩定狀況下運轉,很多電器都是在開關機時突然電壓電流變化時死掉的。跳電不會就是電壓突然降為0那樣簡單,電路電容裡殘餘尚未放光的電量在關機不穩定變化的各種因素綜合起來之後,仍然可能對電路造成損害,然後在下次開機時造成死機。

飛機的起降是風險最高的時候,電子電器的每一次開和關所承受的風險,比飛機的起降更不牢靠。電路裡電壓電流高低的本質未必是立刻造成問題的原因,些微不正常的變化有時卻足以致命。
前天不是直接停電2小時
該不會停電當下沒把電源關了.......
ulimie wrote:
電源的開關,並不是...(恕刪)


你說的這些我都明白,我要強調的是...

不過一個單純的斷電,相當於一個突然不正常關機

加上你說的那些種種不良因素,都算到最大好了

這樣能把一顆硬碟電路板IC燒一個洞

我在"IT業界"也十幾年了....

我很肯定跟你說.....i can't believe it...

如果這樣都可以真....那以後計概教科書要改一改了

一定要"正常關機",不然會怎樣、怎樣.......可能會讓你的硬碟燒一個洞....

PS:先聲明一聲,樓主的文章很棒,只要沒有第一句話....(太巧加上po文也太快了吧)

OSSLAB007 wrote:
更換電路板後,發現這顆磁頭也因為突波電壓而燒掉了。
只好再更換磁頭,最後順利將客戶資料導出100%救援成功。
由此可見,正確的材料與流程才是資料救援關鍵因素。


連磁頭都可以開盤換...厲害!
systemctl wrote:
你說的這些我都明白,我要強調的是...

不過一個單純的斷電,相當於一個突然不正常關機

加上你說的那些種種不良因素,都算到最大好了

這樣能把一顆硬碟電路板IC燒一個洞

我在"IT業界"也十幾年了....

我很肯定跟你說.....i can't believe it...

如果這樣都可以真....那以後計概教科書要改一改了

一定要"正常關機",不然會怎樣、怎樣.......可能會讓你的硬碟燒一個洞....笑大笑大笑大笑囧

PS:先聲明一聲,樓主的文章很棒,只要沒有第一句話....(太巧加上po文也太快了吧)

你所謂在IT界十年?是電子廠做業員,還是某屋的售貨員組裝電腦人員(這都能算IT)?
只能說你摸的不夠多碰到的狀況太少,還是你運氣太好?
一次不正常關機足以讓磁軌損毀,作業系統全掛無法開機,沒碰過嗎?
不正常關機會造成各種數據的衝突,會到機箱內部的部件產生高壓電弧,
對電腦部件一些造成影響,導致硬體損壞,重則硬碟損壞輕則資料遺失。
