可雙螢幕、雙主機輸出的宏正ATEN CS1642 KVMP切換器!~

很久以前因為工作上的需求,小弟有買過一些KVM(鍵盤/螢幕切換)的產品,因為工作用的主機越來越多,KVM的品質也變得越來越重要。早期買的產品,大多是鐵製的外殼,訊號輸出也不太好,一開始使用的時候畫面還過得去,但是長期使用之後,除了訊號變得模糊之外(D-sub的原罪?),滑鼠、鍵盤偶爾還會自己「爆走」一下,最後就打消了用KVM的念頭,乖乖的把主機、螢幕、鍵盤滑鼠排成一排,順便安慰自己,反正家裡空間夠大,就將就著用吧...

不過隨著日常硬體測試需求變多(小的不幸是個常常需要幫人修電腦的人...),一堆螢幕、鍵盤、滑鼠卡在桌上,真的很煩人,在入手了兩顆24吋螢幕之後...這樣的問題就更加嚴重了 XD 有鑑於此,小弟就開始在網路上尋找中高階等級的KVM產品,最後就入手了這款宏正ATEN的產品:CS1642 KVMP,這款產品的特異功能是...可以同時「雙螢幕」輸出,也就是說,假設作業環境是需要兩台大型螢幕、分別在兩台不同主機做切換的話,CS1642就可以派上用場了,接著下面就是小弟安裝的照片,跟大家分享一下。



▲ 產品外盒,宏正ATEN在KVM裡面算很知名的品牌,也有大型企業用的產品。
本來想買登昌恆的產品,不過網拍老闆比較推這款,就買了。

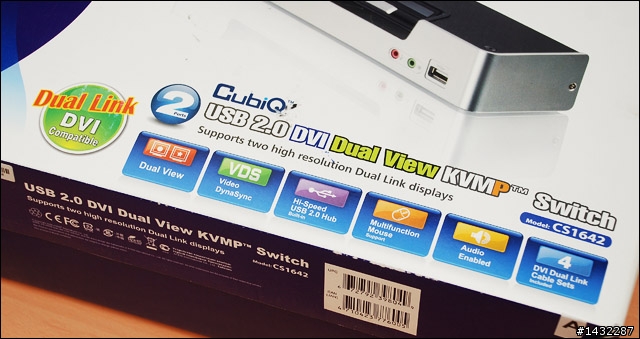

▲ 功能蠻多的,除了可以雙螢幕輸出之外,螢幕也可以及時偵測,同時還支援USB2.0各種週邊,
連音效部份都可以支援。

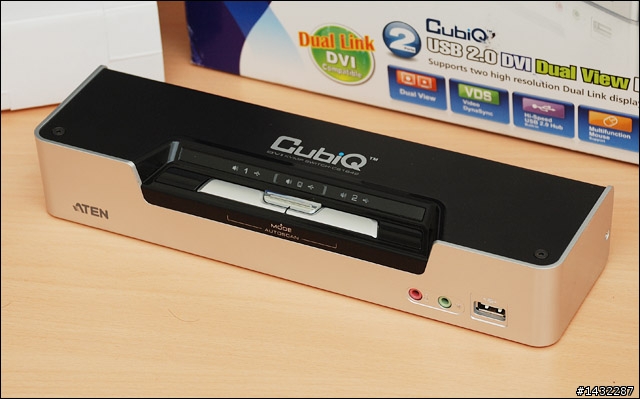

▲ CS1642的外型,看起來挺俐落的,上方是皮革質感,跟以往鐵製的外型非常不同。

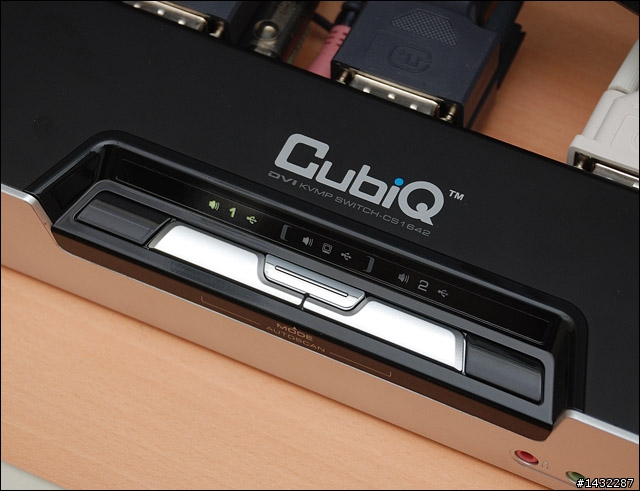

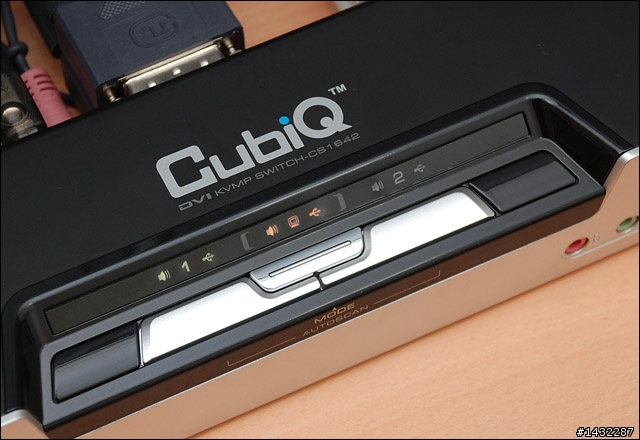

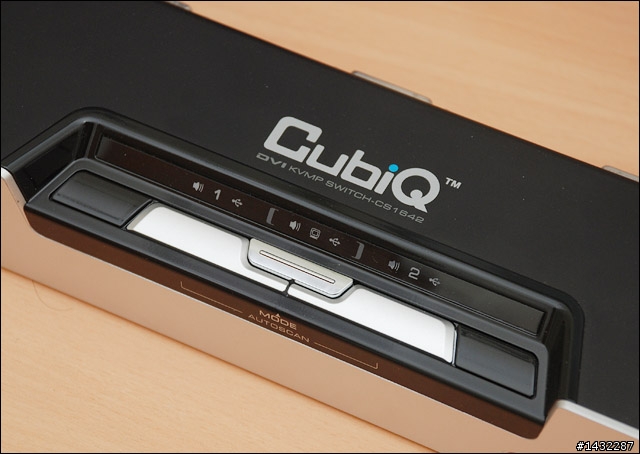

▲ 正面有三組按鈕,上面還有燈號指示,可以讓操作的人瞭解訊號切換的狀況。

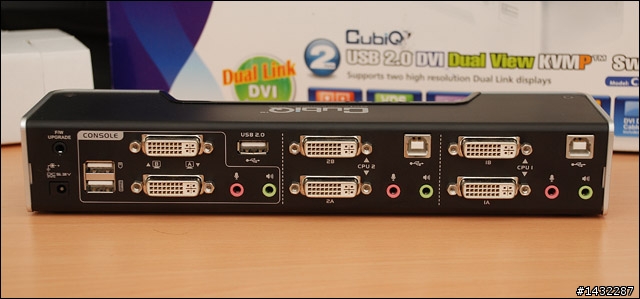

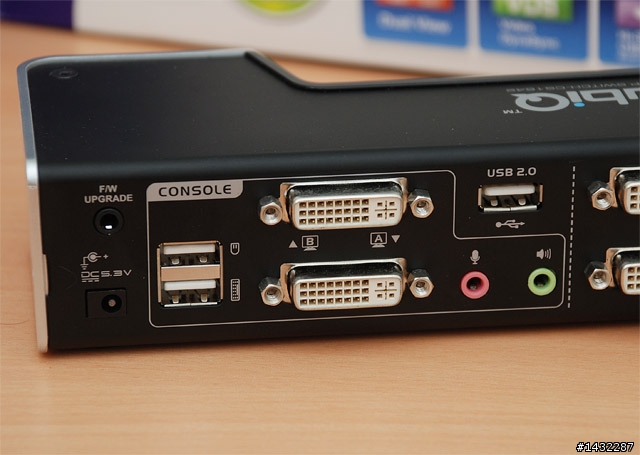

▲ 機身後方的特寫,每一組訊號輸入都支援USB裝置以及音效,
左邊則是CONSOLE(主機)端,鍵盤、滑鼠、螢幕都在這邊連接。



▲ 除了接頭之外,小細節的部份,ATEN都有用小圖示提醒使用者每個接頭的作用,蠻貼心的小設計。

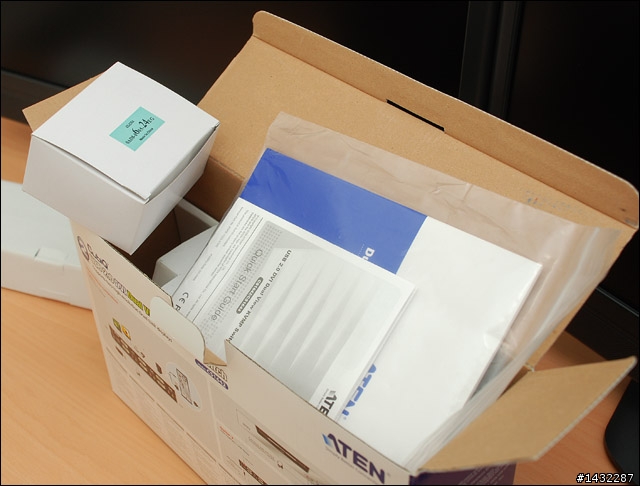

▲ 拍得不好的開箱 =_=; 桌面上已經沒位置了,這是變壓器跟說明書~

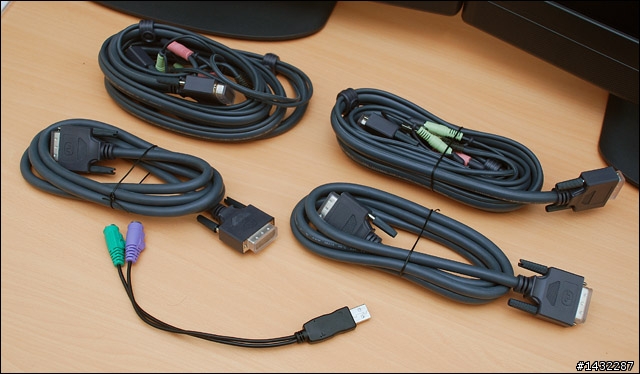

▲ 附贈的線材。CS1642一共附贈了四組線材,兩組是DVI+USB+音源的組合線材,
另外兩組是純DVI線(給第二顆螢幕用的),這樣才能真正作到雙螢幕切換的功能。
ATEN也附贈了一組USB轉PS/2的線材,給喜歡用PS/2週邊的人使用。

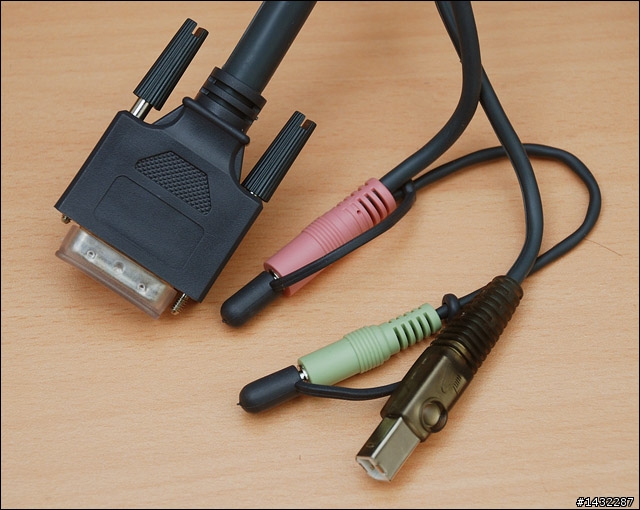

▲ 線材特寫部份,DVI接頭有加上保護蓋,音源部份也有保護套設計,
USB2.0接頭部份則是採用B型接頭,也就是一般在印表機上常看到的。

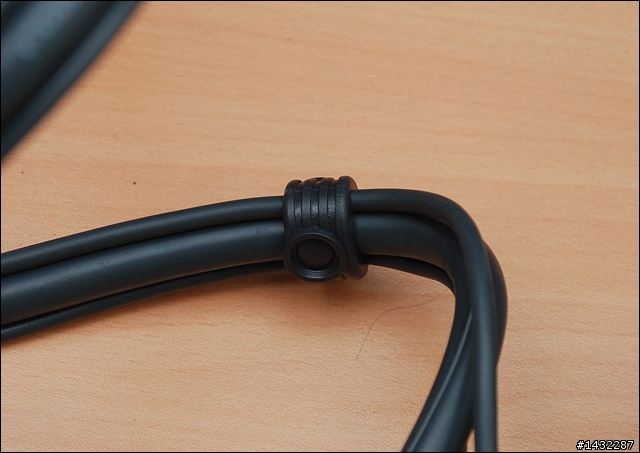

▲ 線材都有另外處理過,不會用一用突然分開,小弟早期買的KVM在這部份就做得很差,
常常用到後來就整個四分五裂了...

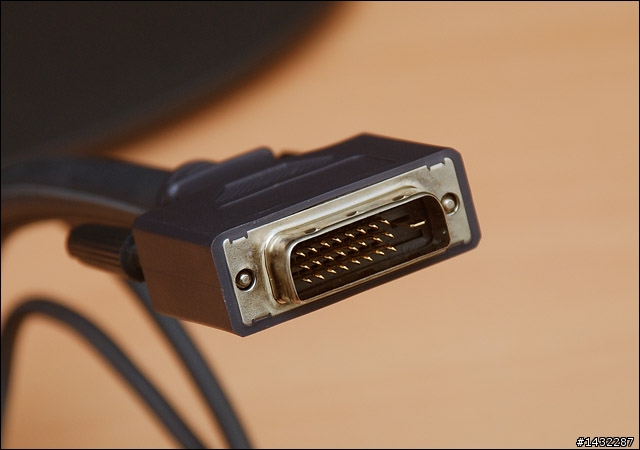

▲ 附贈的線材部份,內部是DVI DUAL LINK配置,詳細的資料可以去wikipedia查一下定義,
小弟不是很清楚,不過官方資料說可支援到2560x1600之高,
小弟家裡只是用24吋、1920x1200的螢幕,應該是夠用了。

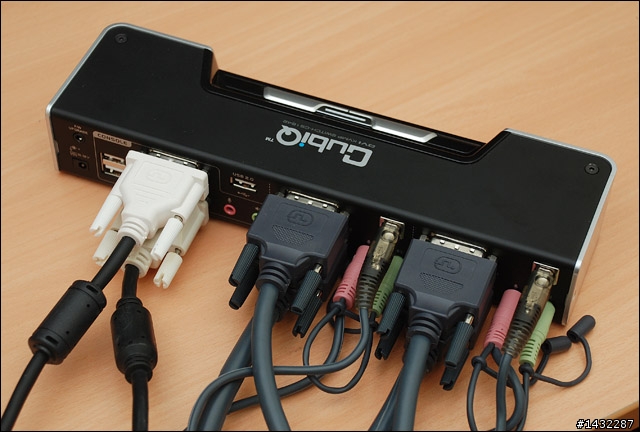

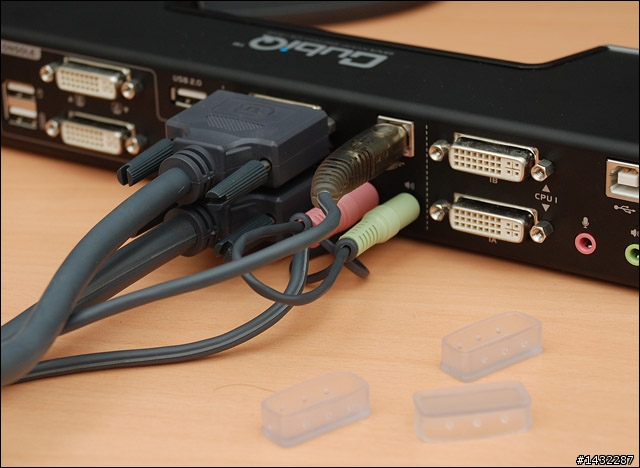

▲ 開始安裝,一邊裝就一邊拔了好幾個保護蓋 XD...這邊也可以看到ATEN在設計接頭時,
也預留了空間讓不同線材可以有些餘裕,不至於全部卡在一起。

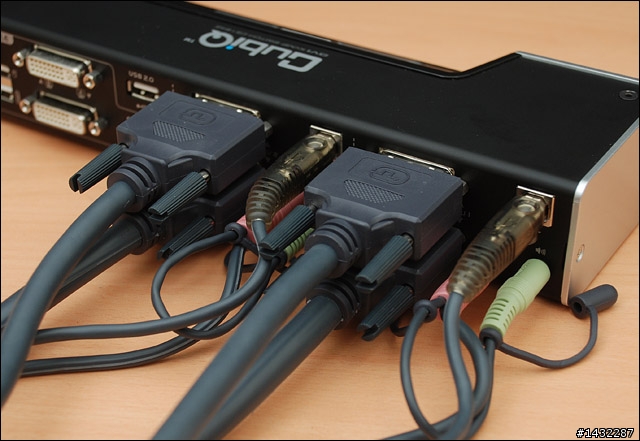

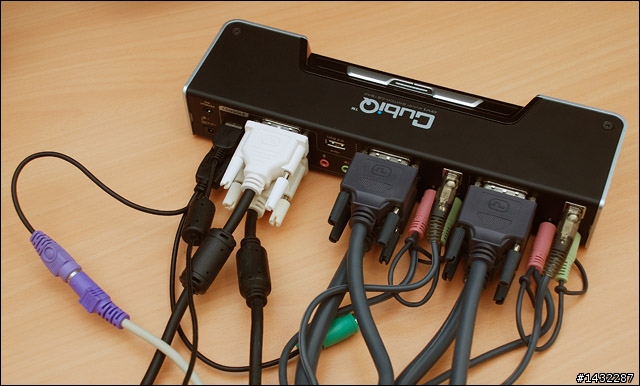

▲ 沒錯吧?接上半套之後,看起來空間還算蠻OK的,不會全部卡死。

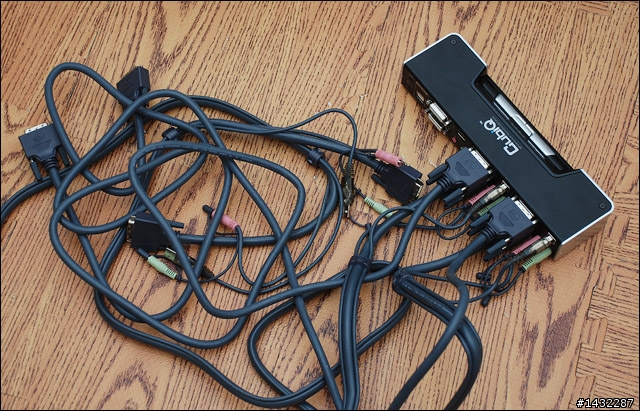

▲ 無聊把線材放到地上拍一張,看起來很混亂吧? XD
其實ATEN內附在CS1642的線材都蠻長的,主機距離螢幕很遠也不擔心。



▲ 小弟的鍵盤、滑鼠,一個是Cherry G80-3000白軸(PS/2介面),一個則是羅技的G5(USB介面)。



▲ 把兩組螢幕都接上。忘了說,小弟的兩臺螢幕都是Philips的240BW,已經買了一陣子了,
購買的主要原因是:這臺是24吋、1920x1200、16:10的規格,看起來比較舒服,
現在賣的16:9、24吋小弟不是很喜歡。

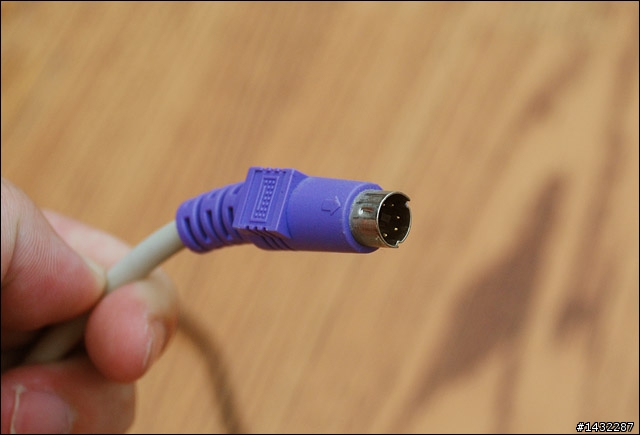

▲ 剛說完就碰到問題了,CS1642上面沒有PS/2介面,碰到Cherry G80-3000鍵盤的PS/2該怎麼辦呢?



▲ 免擔心,剛剛拍到的USB轉PS/2線材這時候就派上用場囉,這樣一來就可以準備上機了~

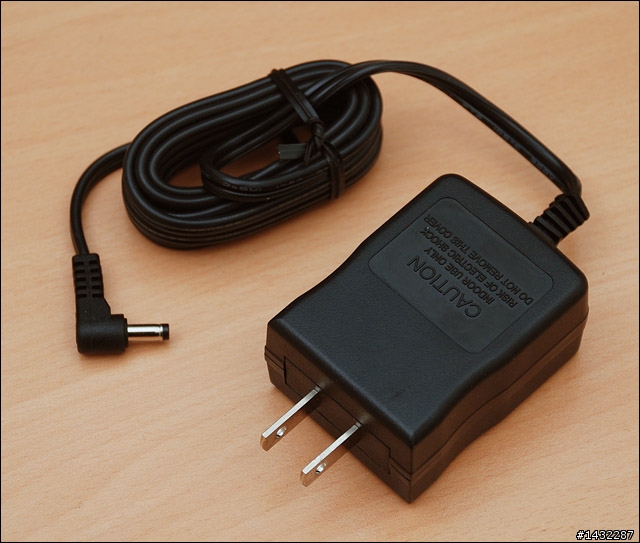

▲ 特別設計的變壓器,放在排插上面也不怕干涉到其他電源線材,蠻聰明的設計,這邊要推薦一下。
很多網路設備廠商老是設計一些肥嘟嘟的變壓器,坦白說蠻不體貼的。

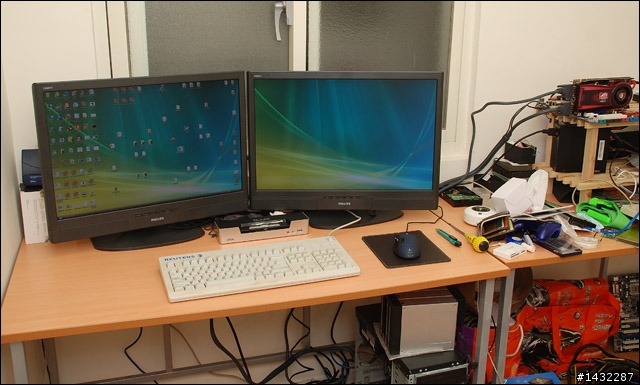

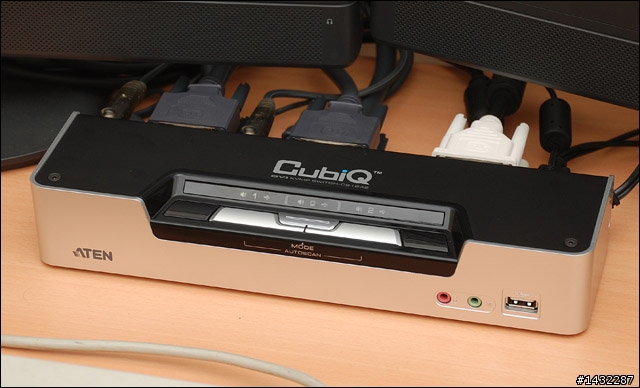

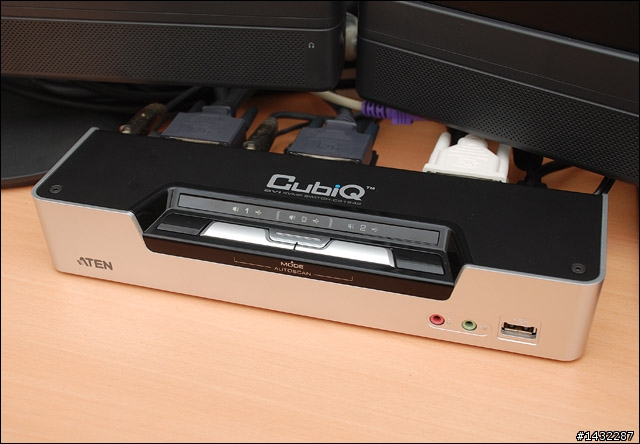

▲ 整體線材真是大工程...中間的醜態就不拍了...安裝好之後就放在兩台螢幕底下囉!

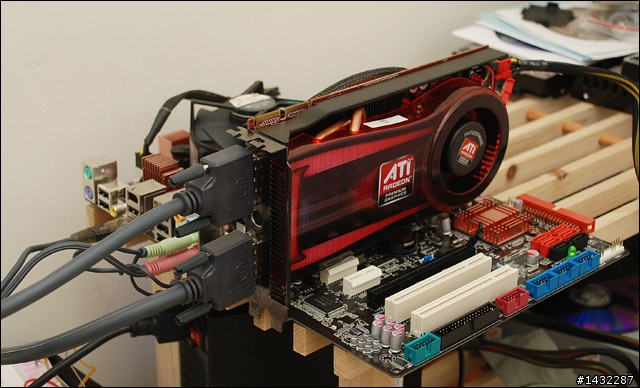

▲ 小弟的一號主機,是E8200+P35主機板+ATI 4850的顯示卡,當然是雙DVI輸出,不然就不能用了。
(不好意思獻醜了...主機太熱只好把衣服給脫光光,另外推薦上面那個中銨ICYDOCK的產品,真的很好用!)

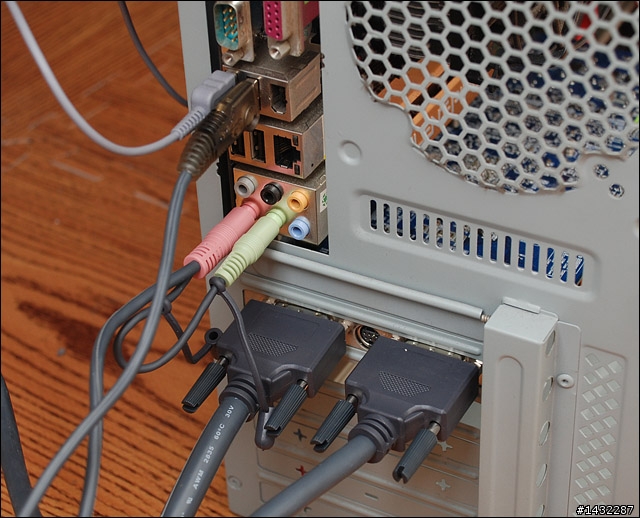

▲ 把線材分別接上一號主機。



▲ 這是二號主機...其實只是個測試平台而已,最大的功能就是...看股票...XD...



▲ 總算全部弄好了,現在是一號主機的畫面,CS1642的確可以輸出兩組1920x1200的畫面!



▲ 這是二號主機的畫面,切換到BIOS一下。看到了嗎?兩台螢幕也可正確輸出囉!



▲ 切換到一號主機的時候,燈號也會自動顯示,告知操作者目前訊號在哪一台主機上。



▲ 主機如果偵測到USB、音效等週邊,也會自動顯示在中間的「週邊燈號」上,
像小弟接上USB Webcam之後燈號就亮起來了。

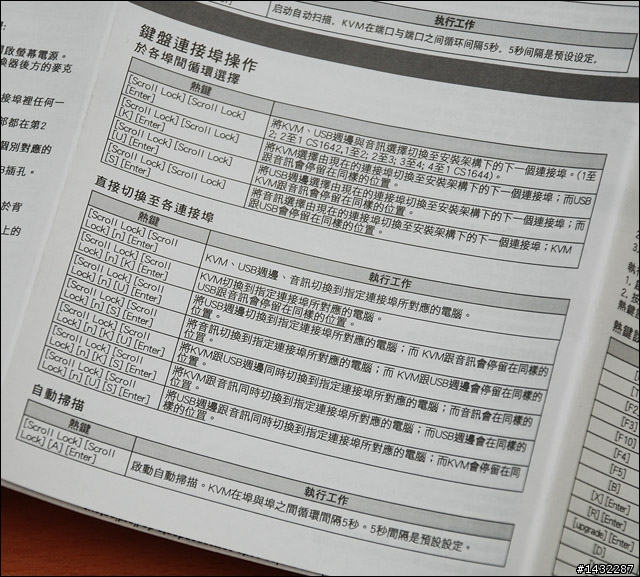

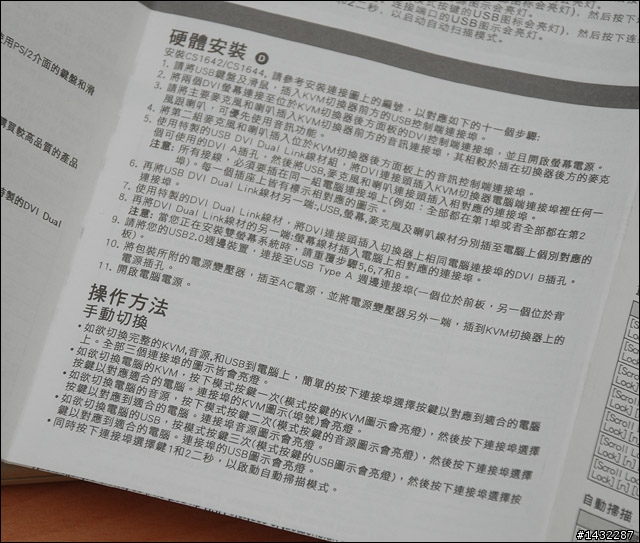

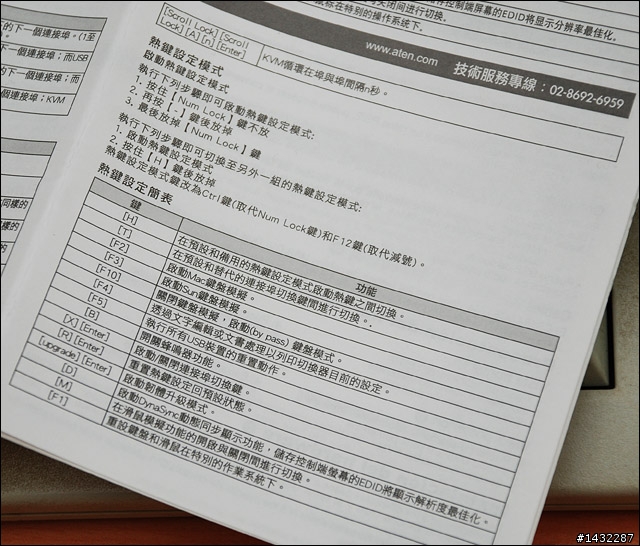

▲ 上面這三張就是說明書的部份,給大家做參考一下。基本上熱鍵是可以自行定義的,不過功能太多了,
根據說明書上的資料,CS1642還可以作到「用一號主機畫面,聽二號主機聲音」的功能,
也就是說,假如操作者有兩台電腦,可以用A電腦的螢幕,同時一邊聽B電腦的MP3音樂,
這可就不是一般KVM做得到的功能喔!至於詳細的定義,就請玩家們自己看吧~



總的來說,ATEN宏正這款CS1642 KVMP的產品,實際使用起來的感覺相當不錯,雖然單價偏高(牌價超過9張小朋友),不過在訊號切換上,真的速度非常快,幾乎可以比擬企業級的產品,而且以往被人詬病的週邊遲滯、訊號發送問題(譬如說滑鼠忽快忽慢、鍵盤突然自動送出亂碼訊號等等),在實際使用CS1642一陣子之後,都沒有發現,也沒枉費CS1642的「身價」了。至於在週邊切換的部份,雙螢幕、雙主機、高達2560x1600的雙畫面輸出能力,對於有大畫面、多主機需求的玩家來說,更是市面上少有的產品,適合的族群大概以專業人士為主,像是醫師、建築師、股票分析師、或是小弟這種純粹的硬體愛好者等等,當然,如果看官有錢有閒,弄一台回去玩玩,也是不錯的啦!~


測試分享到這邊,沒有功勞也有苦勞,希望大家喜歡的話不吝給與指教~

2009-09-13 17:34 #1
這真的是電腦維修公司在用的等級,一定不便宜啊...
01不給改暱稱,請叫我柚子 Blog: http://www.3cblog.idv.tw
真是個好物...幾年前買KVM時,都還找不到支援Dual link的
我倒是對cs1644比較有興趣,但是看來台灣找不到報價...
請問樓主,那個Dual-Link輸出是說,可以把兩台雙螢幕輸出的主機,同時作切換嗎?

如果可以的話...那這台機器可真的就不簡單了...
boy155112 wrote:
這真的是電腦維修公司在用的等級,一定不便宜啊...


礙於不能貼購物網站的網址
只能把我查到的價格貼上來
某拍賣網站 9880 新台幣
某美國購物網站 392 美元 = 12803 新台幣
某日本購物網站 38900 日圓 = 14016 新台幣
某韓國購物網站 490000 韓圜 = 12916 新台幣
~^_^~

沒錯...如果你的環境是「兩台主機」「都有雙螢幕輸出」的話,就蠻適合這種產品。

雖然說應用比較少(大概就是看股票最有可能吧...),

不過用到現在,最在意的滑鼠、鍵盤都沒有出亂子,雖然說單價高,不過貴得有道理就是 ~_~

現在的使用環境:

A主機--->雙螢幕,1920x1200顯示,修圖、上網用。

B主機--->一樣雙螢幕1920x1200顯示,不過一個看股票軟體,一個開電視卡


sumicom wrote:
請問樓主,那個Dua...(恕刪)
他們家的東西很好用,股價不太會動..
那再請問大大,滑鼠間斷移動的問題,這台機器上面會發生嗎?

之前買了一組雜牌的,結果滑鼠一直跳,鍵盤也會不定期狂送出「AAAAAA....」的訊息...用得很不爽 ~_~...

沒意外的話應該會弄一組1對2的ATEN回家用

lessismore614 wrote:
沒錯...如果你的環...(恕刪)
之前想購入有DVI的KVM但是不熟...剛好看到樓主分享的
很不錯有些小問題想請問

請問樓主一下,KVM到1號機2號機電腦的鍵盤滑鼠線怎跑的?
接在KVM那一端是跑USB還是走DVI的?那接PC那一端呢?
n95170048 wrote:
之前想購入有DVI的...(恕刪)


都是從 USB 傳送 KB/MS 訊號的
線材組 KVM 端的 USB 接頭是 Type b,CPU 端的是 Type a
只是因為是雙輸出,所以有一條線是純DVI線材


前置的喇叭跟麥克風是給耳機用的
Console 端有接喇叭的話,KVM 前置的裝置只要接上耳機,喇叭的聲音訊號就會改為耳機,真的很方便
另外就是原PO說的音訊與視訊可以獨立切換(包含USB HUB也可獨立切換)



目前我的1782也仍在服役中
