[請教] 熱敏溫控電路

因為我並不是電子科班
這是我能找到最簡單的溫控電路
製作好後確實能有溫度控制

但是...
當風扇轉動後，散熱片溫度一下降，電路就切斷電源
結果就是風扇轉一下停一下......

是否有大大能幫我改一下這個電路？
讓它在一個溫度區段內，風扇連續轉動
例如：60度啟動風扇，30度切斷風扇電源 (上述溫度只是表示一個區段)

[請教] 熱敏溫控電路

感謝幫忙

2009-03-16 16:52 #1

文章關鍵字

熱敏溫控電路

zerx

4分

2樓

zerx

個人積分：4分

文章編號：10877122

至少得加上一組一模一樣的電路去偵測30度
然後再用一個正反器把兩個電路接起來

cedric6594

42分

3樓

cedric6594

個人積分：42分

文章編號：10877502

夏大雨 wrote:
因為我並不是電子科班...(恕刪)

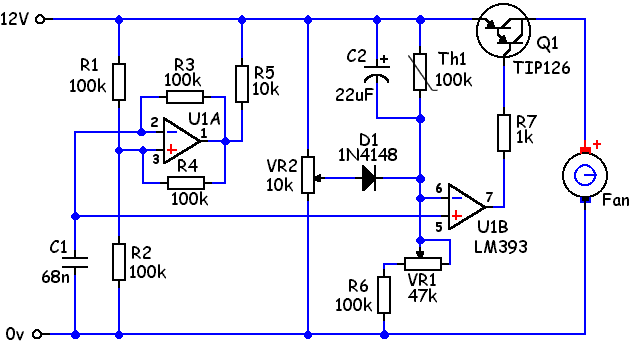

從你的電路圖看起來..
LM358 的Pin3 是OP + 輸入
Pin2是-輸入
假設你的熱敏電阻是負溫度系數(溫度越高,阻值越低)
Pin3是抓R3 分壓,所以當溫度越高R3上電壓會越大
等大到比Pin2還高時Pin1 輸出電壓driver TIP41
然後溫度一降下去,R3分壓變小Pin1就變Low
所以並不會等到低溫度點(依你的假設30度)才關掉風扇
這個電路只會針對一個溫度點起動跟停止
把R1也換成熱敏電阻,
不過得實際去調or算(得知道你的熱敏電阻曲線)R2跟R3的電阻值
這得需要耐心,去弄個可變電阻來比較快
簡單來說左邊一組(R3跟上面熱敏)控制FAN ON.
右邊則負責FAN OFF
不過建議把現在FAN的位置換成繼電器會比較安全一點
用繼電器去控制FAN比較安全點..FAN反向的電流可能會對TIP41造成影響
久了可能會掛...
記得要把熱敏電阻(兩個)放你要偵測的物體或環境上
物體的話要考慮中間物質的熱傳導...這是為什麼cpu要有散熱膏..

ysc_kyy

2514分

4樓

ysc_kyy

個人積分：2514分

文章編號：10877674

夏大雨 wrote:
因為我並不是電子科班...(恕刪)

這個迴路是「比較器」，也就是只會ON-OFF動作，並不會線性調速.......

夏大雨

24分

樓主

夏大雨

個人積分：24分

文章編號：10880987

首先, 先感謝各位提供的寶貴意見

ysc_kyy wrote:
這個迴路是「比較器」...(恕刪)

是的, 這是一個比較器, 所以才會在設定的溫度點, 風扇轉一下停一下

zerx wrote:
至少得加上一組一模一...(恕刪)

這引起我另一個點子, 因為LM358是雙比較器, 我應該可以利用另一組比較器(pin 5,6,7)

cedric6594 wrote:
從你的電路圖看起來....(恕刪)

風扇處可接個二極體以防反向電流嗎?

以我對電子材料的有限知識, 我並不知道還有什麼可以取代三極體TIP41
比如按照三位大大給我的建議
如果我用pin 2,3來比較電壓, 溫度高到該啟動風扇時, pin 1 就會high
(目前我的R3是可變電阻, 這是用來調整所要啟動的溫度)
同理, pin 5, 6也比電壓, 溫度降到該關閉風扇時, pin 7就會high

在pin 1, 7後, 是否可接個什麼電子零件, 取代TIP41, 決定是否讓 12V電壓通過

感謝賜教
