炎炎夏日總是讓人受不了
相對來說電腦也是一樣
當電腦中暑時，效能也隨之低落，甚至影響壽命
還好~市面上的散熱產品選擇極多
適度的改裝散熱系統後，也有助於電腦更賣力工作
溫度與效能，通常是成正比的事情
當電腦效能愈高的時候，隨之而來的溫度也愈高
若說原廠散熱器的效果，其實也只是堪用
真遇上氣溫炎熱或是機殼散熱不良的時候
溫度也照樣拼了命的向上跑..
如果再加上超頻的話
很容易就會體會到熱到當機是怎麼一回事...
而散熱器的換裝，能有助於改善這個情況
市面上的散熱器選擇也不少
一般銅製、鋁製、熱導管、水冷等等
從低階入門到高階 數量之多也足以讓人選到孔鏘
且還有一個現象 當散熱器的等級到一定程度後
售價其實與中低階CPU相當甚至更貴
還好~市面上的散熱器幾乎都可以跨平台共用
再加上一顆好的散熱器除了能幫助散熱之外
對於長久使用的壽命及噪音降低也有不小的幫助
所以買一顆好一點的散熱器
讓電腦涼爽的過個二三年
換算下來仍是划算
小弟之所以動起了提升散熱的念頭
其實原因也跟前面講的差不多...
自從換上550BE + 780G後
CPU和北橋的熱情總是讓人心裡十五個水桶七上八下..
在換上CoolerMaster Scout機殼和CoolerMaster 752散熱器提升對流與散熱後
雖有些幫助，但實際上在超頻後的溫度仍不低
為了視覺(?!)和溫度的考量之下..決定把散熱再向上提升
其實我原本是想直上水冷系統..
不過思考到日後的一些麻煩和價格後...
我還是決定從空冷下手比較方便一點..
至於CPU散熱器的部份~當然是選最近頗紅的CoolerMaster V8
滿足散熱能力之餘也順便顧一下視覺
V8其實已經有頗多人開箱過了..
這裡就跳過一些過程..直接從細節來看
V8用上了四群散熱鰭片來增加散熱面積
熱量的傳遞則由左右二側各六根的熱導管負責
設計頗為驚人 但想到未來清理時可能也會有點頭大..
有如引擎蓋的上蓋設計及V8字樣
視覺效果十足
V8的12CM風扇設計在中間 算是比較少見的類型
如果要更換風扇 則必須把上蓋給拆下才行
數一下我有幾根熱導管..XD
在熱導管跟鰭片數量過人的設計之下
CoolerMaster V8號稱有對應180W熱量的散熱能力
嗯...但要讓CPU發出180W的熱量其實也不簡單..
除了PWM之外，CoolerMaster V8也可以由旋鈕控制風扇轉速
CoolerMaster V8扣具一字排開
從左到右分別是LGA775、LGA1366和AM2/AM3
上面是強化背板，下面則是主扣具
幾乎可支持市面上所有的CPU
不過i5最近剛上市..
扣具可能要過一陣子後才會出現
(不知道可不可以共用..@_@?)

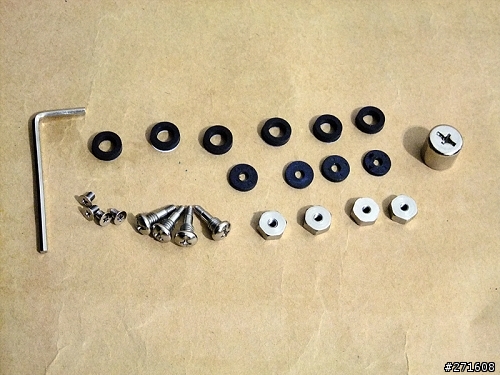

其它配件也來一張
除了特殊螺絲和拆上蓋的六角板手之外
那六顆黑色的東西是AM2/AM3扣具專用軟墊
中間的四顆則是LGA775/LGA1366用的硬墊
最右邊的套筒則是人用螺絲起子來鎖六角螺絲的工具
後面也會介紹安裝的方式
(CoolerMaster V8的安裝過程其實沒幾個人寫..當初找的有點累..囧)
CM附的散熱膏一條~
其實還有另一包ThermalFusion 400..但忘了拍了..囧...
不過後來這二種我都沒用..
原因是先用了ThermalFusion 400
但超級無敵難塗..orz...小弟的功力不足以克服這部份
後來還是用自己慣用的了..
要開始安裝囉!!!!
因為CoolerMaster V8安裝要拆背板
所以若機殼底板沒有預留開孔的話
肯定要把主機板請下來才能裝
CoolerMaster Scout有預留開孔
不過因為還有北橋要搞..加上拍照比較方便
還是決定拆主機板來安裝
CoolerMaster 752 V.S CoolerMaster V8
大小漢差很多...XD....
不過價格也差快三倍.....
雖然CoolerMaster 752是入門款產品
但不是我想講...除了熱導管二個月就氧化變色之外
底部鏡面處理也很隨便...囧..
圖中的還是我已經處理拋光過
不然都會跟邊緣一樣呈髮絲紋狀態...orz
V8在這部份就好很多..
雖不到光可鑑人，但光滑度是可以接受的
本來想再加強一下..
後來懶勁上來了也就不理它了XD
要安裝V8前
第一步要把原本的扣具給請下來
另外~雖然技嘉本身就用金屬背板
不過並不適用於V8..一樣得拆
但V8附的背板無論是厚度還是絕緣處理
其實都不輸給原廠附的背板..
(厚度似乎還多了一些)
四個螺絲拆掉後就光溜溜了..XD...
只留中間那顆熱情的AMD PII 550BE...
主機板搞定後
換來處理V8的部份
把AM2/AM3扣具外孔先鎖上特殊螺絲
螺絲在鎖進扣具時是反牙 就也是要逆時針轉進去
此設計的好處在於鎖背板的時候
扣具跟背板不會一起唱"公轉自轉"
搞到最後鎖都鎖不緊..orz...
外孔鎖好後，再用小螺絲把扣具跟散熱器固定起來
此時發生了一個慘劇...
我在鎖小螺絲的時候
有一顆當上部和扣具一接觸
馬上應聲破裂orz....還好有752的備品
不然我還真不知怎麼辦..囧...
雖然這是螺絲品質問題
但這邊也提醒一下 小螺絲有緊就好!!
不用逼到非常非常緊..
扣具固定好後
把那六顆附背膠的軟墊裝在孔位上
以免散熱器固定時
堅硬的扣具傷到主機板
另外此時也可以順便上散熱膏了
對準孔位後
把主機板跟V8合體
並放上背板 以六角螺母固定
此部份先以手轉到密合即可
套筒出動囉~
把套筒放到螺母上，就可以用螺絲起子上緊了
為了讓密合度較佳
此部份以對角線順序上緊為佳
同樣也是有緊就好，不用過度逼緊
附帶一提..其實這部份不算好鎖
套筒會卡到背板的邊緣轉角..XD...
鎖的時候要注意一下
最後接上電源
並把轉速控制旋鈕分解鎖在附的機殼背板上就好
(旋鈕跟底部的六角螺母都要拆才能裝喲..)
V8的安裝到此也正式結束~
接下來換北橋囉~
AMD 780G內顯的效能眾所皆知
但它的熱量也同樣十分有名..orz..
原廠散熱器雖然漂亮..但效果其實普普..
而且我之前還發生散熱膏乾掉的情況(只用一個半月左右)
建議780G主機板的人有機會的話
還是把散熱膏換好一點比較保險...
從背部把塑膠扣拆掉後
原廠散熱器就可以拿下來了
用去漬油把散熱膏清掉後
閃亮亮的780G就出現囉~
(周圍髒髒的是因為之前散熱膏不小心沾到..XD)
北橋的散熱
就交給Thermalright HR-05/IFX來搞定
除了有大大的鰭片之外 造型其實也很漂亮XD
不過為了噪音考量 本次HR-05沒有上風扇的打算
(事實上下面還有張4830..要上也上不了XD..)
所以就單純只買了HR05..
不過有需要的人仍可以透過內附的扣具另外接風扇使用
嗯...HR-05的底部光滑度也不錯
同樣沒有再做加強處理
其實HR-05並不支援780G使用..
所以適度的修改早在意料之中...
附的泡棉墊片因為過大 所以得做一下修改
圖中是修改過後的樣子
醜了點..但因為以後也看不到
大家就將就著看吧...XDDDD
把HR-05附的螺絲套上墊片和軟墊後
就可以從背部穿過主機板了
上完散熱膏
把HR-05跟780G合體之後才是挑戰開始
前面提到HR-05沒有780G專用扣具..
所以我是用實驗性的賭博心態在裝這顆..囧...

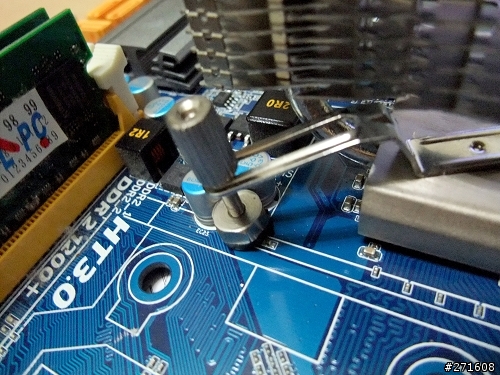

還好..最長的那片扣具角度稍做修改
螺絲加強一下固定後 安裝還是順利完成..
本來還在想說不能裝就只有上拍賣了 這下省起來XDDD
上面這張圖是我後來修改完的樣子
其實有點麻煩..如果不是像我一樣吃飽太閒的話
建議還是買780G確定可裝的北橋散熱器比較方便..囧...
HR-05 in 780G完工!!!!
嗯..有沒有發現V8不見了?
原因是因為後來發現V8上去後
HR-05靠近CPU的羅帽鎖不到..囧!!!!
只好拆下來固定好後再把V8裝回去...
超幹..orz...~!@#$%^
全部完工裸照圖!!!!
氣勢一流..XDDDD
辛苦是值得的阿阿阿!!!!
再來張上機照...
線整的有點醜..
到時升級POWER再來處理.....
現在好懶的整線...T_T...
CoolerMaster 752
CoolerMaster V8+HR-05

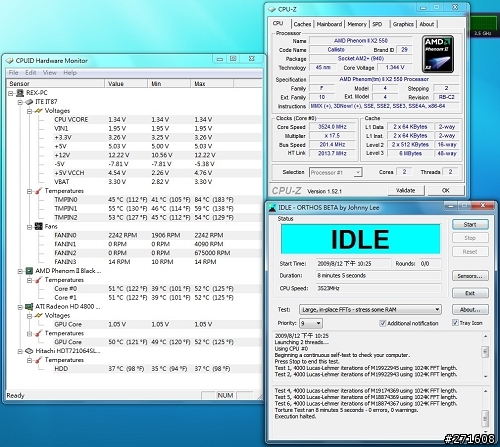

附上二張燒機溫度差異表...
燒八分鐘左右 溫度穩定後就先按STOP了
溫度差異如下
室溫皆為29度(冷氣機寫的)
CPU
AMD 550BE oc 3.5G
原廠：從沒安裝上去測過
CoolerMaster 752： MAX 52度
CoolerMaster V8 ： MAX 46度
總計:下降六度
北橋
AMD 780G
原廠： MAX 59度
HR-05：MAX 52度
總計:下降七度
最後結論：
就北橋來說，不上風扇單靠被動散熱
燒機最高還能降到七度，其實效果來說算是頗滿意的
如果空間足夠上風扇的話，降個十度應該是輕輕鬆鬆
除了安裝過程比較麻煩點之外，倒沒什麼好抱怨的地方
就CPU來說，V8的確把3.5G的熱量有效帶走
但跟752比起來，雖然價格差三倍，但只降了6度..XD..
(視覺效果是有差了三倍以上啦..XD)
當然，這也跟CPU最大發熱量有關，如果超更高，或許差異會更大
但相對來說，如果沒超頻或小超頻
其實一顆約六百左右的752就很好用了..
噪音也不見得比V8大上多少..(我個人是聽不出差異)
所以~散熱器不一定要選貴的
還是依自己的需求與考量來選擇
才能發揮出最大的CP值~~~
後記:其實改完後心理還是有點想玩看看水冷..囧rz..
