拆了N顆風扇一起研究吧

這顆風扇用了也快半年不知怎麼了有尖銳的聲音
雖然可以換但是因為好奇所以還是把他拆了吧
大家來研究研究
拆了N顆風扇一起研究吧

拆了N顆風扇一起研究吧

標籤撕開裡面有一顆磁鐵還蠻有趣的
拆了N顆風扇一起研究吧

拆了N顆風扇一起研究吧

給大家看仔細一點

拆了N顆風扇一起研究吧

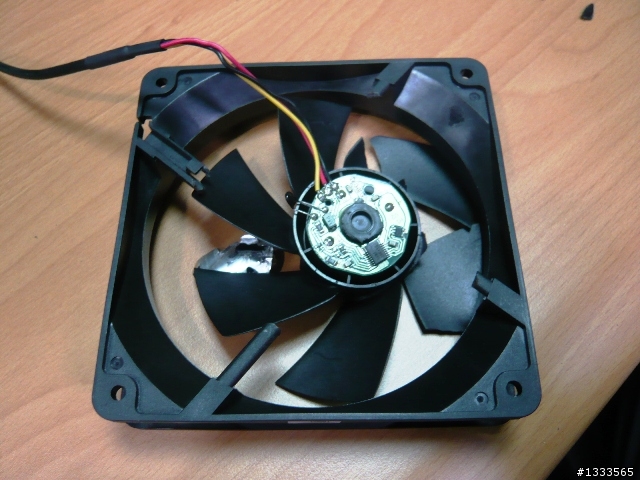

把風扇整個拿下來等等來拆內部
拆了N顆風扇一起研究吧

拆了N顆風扇一起研究吧

扇葉跟軸承分離

拆了N顆風扇一起研究吧

只看馬達軸承部份好了扇葉看半天没啥特別有需要我有折斷後的照片可以分享
拆了N顆風扇一起研究吧

拆了N顆風扇一起研究吧

軸承拿出來囉

拆了N顆風扇一起研究吧

裡面好多油看來是油流出來變吵了
拆了N顆風扇一起研究吧

拆了N顆風扇一起研究吧

風扇的軸承拆解好油
再裝回去看側面好了這麼多油這應該是叫Sleeve軸承吧
拆了N顆風扇一起研究吧

拆了N顆風扇一起研究吧

拆PCB囉還是看不懂哈哈
google看到的內容是溫控:THERMISTOR DIRECT CONTROL LB11961 PWM IC
的確是顆PWM的風扇
拆了N顆風扇一起研究吧

拆了N顆風扇一起研究吧

拆光光

拆了N顆風扇一起研究吧

組合起來

拆了N顆風扇一起研究吧

恩這顆入手很便宜
一開始很安靜後來就每況愈下
不過拆風扇其實還蠻好玩的
有不要的風扇可以給我拆

2009-08-18 19:27 #1

文章關鍵字

N顆風扇一起研究吧

wezmag

549分

2樓

個人積分：549分

文章編號：14150251

RPBH wrote:
google看到的內容是溫控:THERMISTOR DIRECT CONTROL LB11961 PWM IC
的確是顆PWM的風扇

PWM的風扇應該是四條線吧??

RPBH

0分

樓主

個人積分：0分

文章編號：14150444

PWM 我是解釋成溫度控制轉速

在PCB版那邊它有個東西
聽說可以隨著溫度調整電阻
然後控制轉速

跟你說的四條線那種不一樣

14019分

4樓

個人積分：14019分

文章編號：14150572

LB11961這顆IC可以設計成PWM 風扇
不過這一顆風扇應該是傳統溫控風扇

人有夢想而偉大換車嘍~~~

23分

5樓

個人積分：23分

文章編號：14158524

大呆群 wrote:
LB11961這顆I...(恕刪)

小弟風扇有異音都是把軸承分解重新上油....又是一條活龍...
不知修了多少風扇了....現在我風扇一堆...都是別人不要的自己拿來重新上油
用了一年多還是安靜的很=.=

RPBH

0分

樓主

個人積分：0分

文章編號：14160622

rock295479 wrote:
小弟風扇有異音都是把...(恕刪)

我想也是上油就好
不過這顆要上油很難
扇葉那邊封很死
(大概我技術不好不會拔)
第一次看油封扇
還蠻有趣的

2分

7樓

個人積分：2分

文章編號：14162091

元山代工的風扇, 軸承結構跟貓頭鷹一樣,
扇葉往外用力一推就下來了, 不必拆成這樣子吧...

RPBH

0分

樓主

個人積分：0分

文章編號：14163227

Harahiroshi wrote:
元山代工的風扇, 軸承結構跟貓頭鷹一樣,
扇葉往外用力一推就下來了, 不必拆成這樣子吧...

完全正確
剛剛拿貓頭鷹來試
果然扇葉推一下就下來了
裡面是一模一樣耶
恩 PCB版不一樣
IC不同
其他真的一樣

當然我這顆便宜很多啦
貓頭鷹應該有其他技術
所以很貴 (嘿嘿~~~我有點想分解他了)

忽然想到
這兩顆的電線保護膜會都黏黏的
很糟糕

2分

9樓

個人積分：2分

文章編號：14163442

RPBH wrote:
完全正確剛剛拿貓頭...(恕刪)

別想太多, 貓頭鷹一樣是元山代工的
只是賣得貴, 沒那麼了不起...
TT的櫻花扇也是一樣的結構.

RPBH

0分

樓主

個人積分：0分

文章編號：14164073

TT櫻花扇這我就沒有了
不過剛剛有去拍了幾張貓頭鷹照片
我的手又油油的了可惡

這顆太貴
所以不好意思我不能把它整個拆了
我哥會生氣
昨天那顆
他只說一句孩子的學習不能等
這算生氣了嗎?

補圖:

1
2
3
4
5
6
