[開箱分享]聯力PC-A77F高直立機殼

我的人生生涯中,目前已使用過了4款機殼,高中剛畢業第一台電腦就要求自己來組,

完全沒有接觸過,不懂的情況下當然狀況百出,被家人念的要死,還被惡質店家敲竹槓,

那時候被我看中的機殼公司,名字好像是昌樹忘記了,第二個是聯力PC-50,

外關雖然四四方方中規中矩,沒什麼特色確造成轟動,因為它整個機殼都採用鋁合金全打造,

當時國內還沒有廠商這樣做.算是創舉.

第三個是酷媽Wave Master,特徵就是銀色鋁合金波浪面板,雖然已經停產多年,新款又陸續上市,

我還是覺得Wave Master是酷媽最漂亮的機殼.

第四個就是近年的聯力PC-A17,目前市面還看的到,我就不多說.


話說一些人,覺得機殼花到千元是很奢侈的,還不如把那錢用來升級零件,

機殼不算電腦零件嗎?以前運算速度還沒有那麼快,溫度不高還沒有關係,

現在連原廠都開始搭配塔型散熱器了,效能需求越來越高,溫度就越來越高,風扇就越轉越快,

現在使用電腦要時常注意溫度,又要忍受風扇的噪音,夏季更是嚴重,散熱系統不得不重視,


這次還是使用聯力的機殼,這次跟以往的有一點不同,
使用的是高直立機殼,廣闊的內部空間,對散熱絕對有一定的幫忙,
我選擇了型號為PC-A77F,2010年新推出的產品,強調免用工具


第一刀


第二刀


第三刀


開箱


取出


四種語言說明書和產品DM,都沒有中文,我身為台灣人替這家公司感到慚愧


正面:12個5.25,滿壯觀的,左右兩邊長條溝只是造型並無通風效果


側面:黑黑一大片髮絲


後面:下置電源供應器,8個括充PCI,水冷孔,12公分風扇


頂蓋一覽


電源開關和重置開關,雖然漂亮,但卻鬆鬆垮垮的,按鈕手感很差
在來就重置開關,按鈕太深用手竟然按不到要用尖物頂,瑕疵還是刻意


多媒體介面:四個USB3.0和e-SATA.支援HD Audio的音源孔,
防塵蓋蓋上後,不會完全蓋住,還會"預留"點間隔,需要稍微下壓扣上才能完全密閉


無意中看到,就拍起來了,燈光反射到髮絲金屬面的樣子


頂蓋後面有兩顆14公分風扇,外加金屬網


內部一覽:無烤漆或電鍍處理,真遺憾,機殼全部的風扇都是小3pin,都有附大4pin轉接頭


配置3個EX-33A2硬碟架,總共可安裝9顆硬碟,固定硬碟架也是用免工具螺絲


內部線材:主要就是這個USB3.0公頭,直接接到主機板或括充卡上


附件一覽:電源供應器固定扣具.USB2.0轉接線.SSI CEB/EEB伺服機主機板固定板.一大包螺絲零件


USB2.0轉接線母頭兩個,如果主機不支援USB3.0,就沒有地方好插,就要用這個轉接了


另外一頭就是USB2.0的10pin插頭,接在主機板上的,
因為只有附一條轉接線,所以機殼上的USB2.0只剩兩組可以用,真小氣


螺絲零件包一覽:外接檔板.顯示卡固定器.零件包.螺絲包
PS:還有很實用的分格式螺絲盒,沒有入鏡......


零件包一覽:蜂鳴器.螺絲橡膠圈.顯示卡固定螺絲.束帶.整線扣.板手,強調免用工具還送工具?


另外發現有欠件喔!毛毛蟲跑到那裡去了?


(官網圖)就是這個整線扣,那麼大的東西也會漏裝,PC-A77F是標準配備,
購買時請務必要好好檢查內容物是否缺少,這是消費者的權益


面板框拆下的樣子


這個框只少有三件以上鋁件組合而成,拿在手上捏捏拗拗就會發出雞雞拐拐的聲音


上面的卡榫和電源指示燈的燈罩


下面的卡榫,旁邊那支金屬棒是定位用的


拆面板,有分上下,顛倒是裝不進去的,一次拆裝12個面板真的有得玩


檔板的樣子,內有附濾網


前面三顆12公分風扇


型號:CF-1212A/1200轉/4顆LED籃光


我認為硬碟直放才是最佳對流設計,空氣對流無阻礙,降低風切聲


後風扇,裡外都有安裝風扇罩

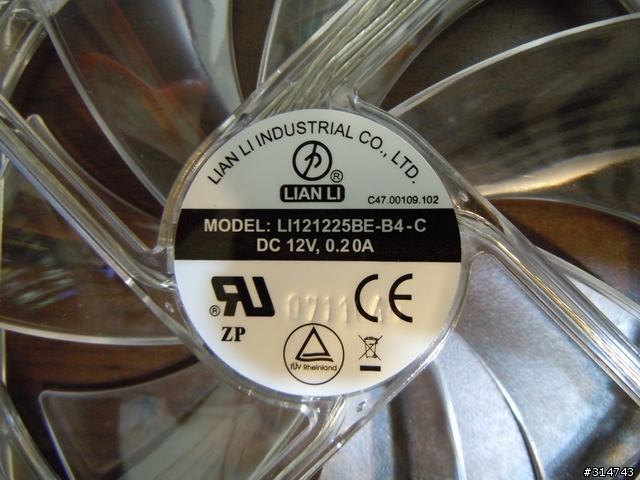

12公分/1500轉


頂部兩顆14公分風扇特寫


型號:CF1409A/900轉/4顆LED籃光


佈線孔的地方有加防割的設計


電源供應器安裝的地方,兩條固定橡膠條,下面是進風孔
這種開孔設計是防止內部元件著火時,火星掉落進風孔的風險


底部一覽,一大堆加工後留下的洞孔


電源供應器的進風孔有加裝可拆卸水洗的濾網


直徑45mm鋁製防震腳座


佈線區一覽


主機板背板後方的預留空間,約1.2公分的寬度


靠近5.25槽這邊,約有3公分的寬度

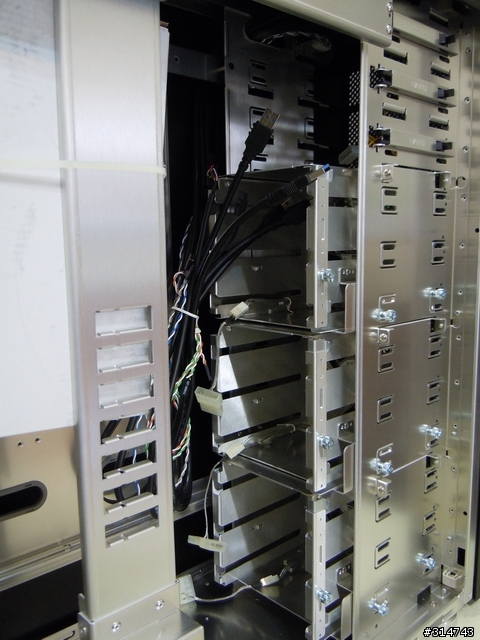

這裡就是線材的集中區啦


在機殼前面的上方有附風扇轉速器,需要拆面板框才能做調整,還好不難拆


三段式的轉速調整


三組3PIN風扇插座


不小心被我發現的電源開關IC板


三組5.25快拆,第一次使用有快拆功能的機殼,雖然我不想用,還是來把玩一下


把柄上有兩根金屬棒



就是要插入光碟機上的兩個螺絲孔

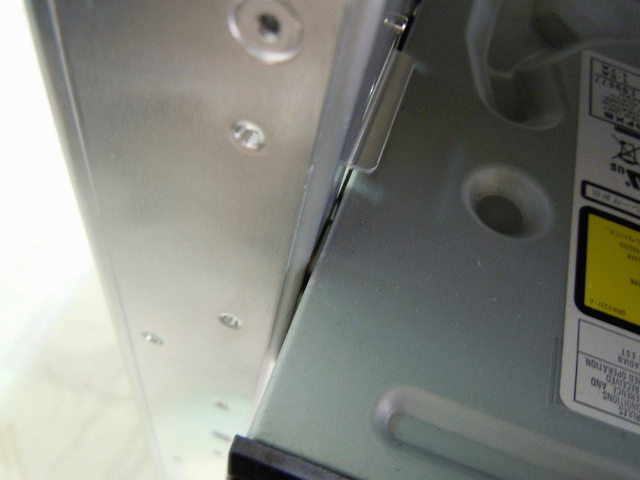

蝦米!間歇還有那麼多


光碟機固定後用手去搖動的情形,這個快拆設計只有固定,沒有緊迫的能力
機器如果震動,很容易產生共震的



來看看PCI括充卡的快拆


使用槓桿原理的設計,往後扳就開了


開啟後的樣子


安裝顯示卡固定器,如果你顯示卡是長卡的話,滿實用的


上下各鎖一顆螺絲,有三種距離的鎖點,按照你顯示卡的變態指數來做調整


示範的顯示卡是MSI N275GTX Twin Frozr OC,測量後是在左邊的鎖點


固定器和螺絲,固定器有分面,鋸齒狀要朝向中柱的螺絲孔

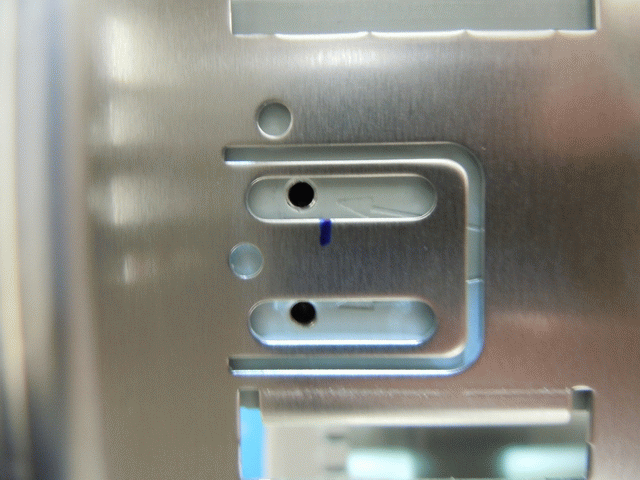

中柱上的螺絲孔


上PCI檔板,緊度適中,還算不錯


目測是在在最上面的格子


將固定器裝入,在用螺絲緊迫,只需要一點點緊度,用手轉就可以了


固定器卡在顯示卡的樣子


固定器吃到的面不多


看看檔板的安裝後的情形,沒有間隙移位,合格



顯示卡固定後的示範圖,滿紮實的,正式上機時,顯示卡會插在主機板上,就更加穩固了



我一直有個疑問,負壓式機殼為什麼要開那麼多洞,尤其是機殼後方,
那這樣不是吸灰塵,排風也不可能,也沒有空氣對流的用意了啊,
可能是預防主要進風的地方出問題(風扇不轉.灰塵塞住),導致進風量不足輔助進風吧
我們來看看這咖機殼的後方開孔,以我的感覺從最下面開始來看:

電源供應器的輔助進風孔?應該可以避免這位朋友發生的災情


電源供應器風扇如果朝上放置,應該也是電源供應器輔助冷空氣進風?

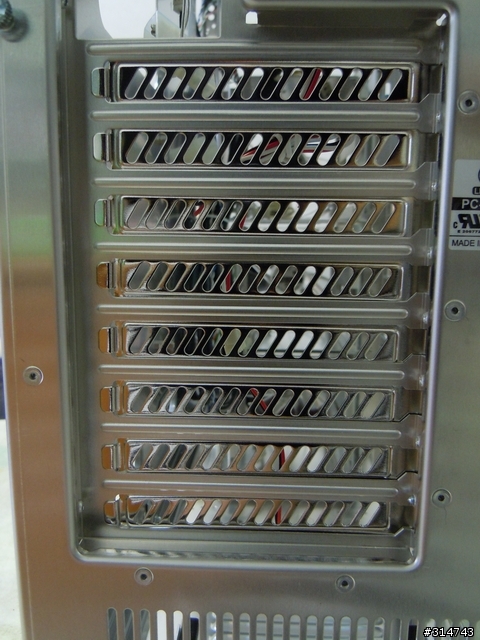

PCI檔板,輔助介紹卡風扇吸冷空氣?幫助無風扇的介面卡散熱?


最上面這個,我怎麼想都想不出所以然,內部這地方是空閒的,旁邊就是兩個14公分風扇在吸風


要吸什麼?如果是水冷系統,冷排裝在這裡就還說的過去


PC-A77F是PC-A77的續作,雖然我沒有PC-A77F,
可是我有它的表弟PC-A17,就拿它來做比較
有一些東西有改變,目前是使用PC-A77的朋友可以參考看看,改變的地方應該是一樣的.

先來比較尺寸看看,高直立和中直立真的是差很多




側板新的固定鉤設計,很特殊的形狀



跟舊式的側板比較


整條的L型固定方式,也改變了側板拆裝法,要前面先進,不再分成左右側板,改成通用,
心得是比舊式的難拆難裝,但是比較堅固而且更密閉,不用在找是那一邊的側板了


5.25面板比較,只有固定濾網的塑膠框中間少了兩根,
我一直覺得那兩根很容易卡灰塵,是不是就是改善這個問題?


後檔板比較,舊式的檔板我覺得很軟,很容易就彎曲
新式的改善了這個問題,也因為設計的關係,尺寸變短


機殼附加的EX-33A2硬碟架


和已經停產的EX-33N來做比較


EX-33A2不開洞了


下面的樣子,可以看到EX-33A2把內部往後移,其實尺寸還是一樣的


硬碟固定方式比較,EX-33N硬碟架是用勾住的方式


先在硬碟上安裝聯力的特殊螺絲


先裝入前面勾槽


後面在下壓進入凹槽內完成,左右都一樣


EX-33A2硬碟架是採用滑軌的方式,沒有任何凹槽


後面也一樣直接進入


固定的方式,使用一個特製的門板加一顆螺絲


另外一邊就完全沒有任何的固定措施,牢靠性有待證實,
也算是快拆的一種吧.PS:可以把沒有用到的硬碟架門板拿來借用也行


LED風扇接大4pin看看,6顆同時全速運轉還算安靜,
事後會換掉,裝這個晚上都不用睡覺了


.....................................






前12公分風扇加4顆LED的幫助下,會有四條籃光線,滿漂亮的


上面14公分風扇,一樣是4顆LED,但是光線變成另外一種樣式,也滿好看的






個人評價 :


優點:

我認為PC-A77F是聯力機殼裡空氣對流最完善的一款,

無隔間設計,整個廣闊的空間也是我選擇原因之一

12個5.25槽全部可以依自己所需更改配置,加上充足的螺絲零件包,DIY滿分

EX-33系列硬碟架只對常拆裝硬諜的人有用到,

一般使用者可以選擇EX-33N的續作EX-332N,比較實用,絕對不會讓你失望的.


缺點:

1.內部無烤漆或電鍍處理,不能只限於透明側板樣式,不是只有美觀還有防止氧化的作用,

高於一定價位的機殼就應該列入為標準配備.

2.5.25槽的快拆設計還有很大的進步空間.

3.並不是每個人都需要用到快拆,只適合測試人員和重度玩家,應該列入為選配,降低售價.

4.可以把EX-332N硬碟架改成標準配備嗎?


型號：PC-A77F
機殼類型：Full Tower
尺寸：寬220mm X 高585mm X 深590mm
前面板材質：Aluminum
顏色：Black / Silver / Red
側板：Aluminum
機身材質：Aluminum
重量：9.2KG
5.25" 空間(外露)：12
3.5" 空間(外露)：無
3.5" 空間 (內藏)：9 (Use 5.25 x 6 Bays)
PCI擴充插槽：8
適用主機板：E-ATX / ATX / M-ATX/ CEB
系統風扇(前)：120mm Blue LED Fan x 3
系統風扇(上)：140mm Blue LED Fan x 2
系統風扇(後)：120mm Fan x 1
多媒體埠：USB3.0 x 4 / e-SATA x1 / HD Audio
顯示卡空間：365mm
包裝箱尺寸：寬280mm X 高685mm X 深706mm
包裝總重量：KG








最後獻給各位朋友一句話:『螺絲才是我們生活上最值得信賴的好伙伴』
