SilverStone PT13 小電腦不專業開箱

常常覺得本來用的電腦放在桌上太佔空間,之前有在看Gigabyte Brix, 或是intel 的NUC,但聽說效能不怎麼樣,雖然我也只是用在文書上網,偶而轉轉DVD而已,想說能不能有小機殼又用主流的CPU.上網搜尋了一下.Mini-itx的機殼還是厚了點.最後找到thin mini-itx.
看上的機殼有SilverStone PT-13跟Lain-Li Q05
選了ECS的H87-H3-TI主機板,這樣才能裝上I7-4770T, 基本上是支援65W TDP以下.也就是說支援了I7-4770S(65W), I7-4770T(45W), I7-4765T(35W)這三款I7 CPU.
裝的過程中有幾件事要注意, Ram 是so-dimm規格,電源雖然都是19V但是要選90W以上,接頭要選DELL/HP筆電的接頭,不然會插不進去.另外無線網卡部分跟Intel wireless-N 7260HMW BN衝突,只能抓到WIFI不能抓到bluetooth.所以裝了老半天只好改回主機板隨附的Ralink.另外i-pex轉sma的天線也要另外買,SATA線及SATA電源線,最好可以買短一點的,記得SATA電源線是要母對母,不過好像很難找到,可能要自己DIY才行,不然線很卡.好不容易裝好了...才想到..XD...忘了開箱照

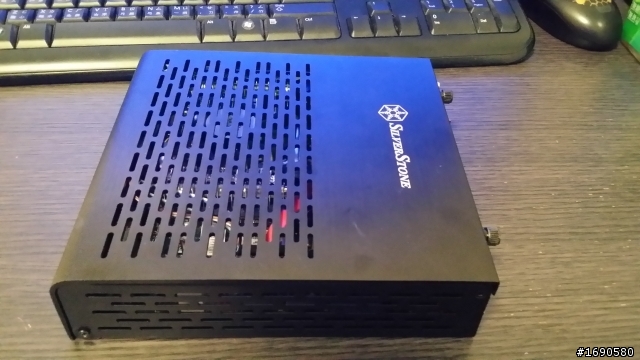

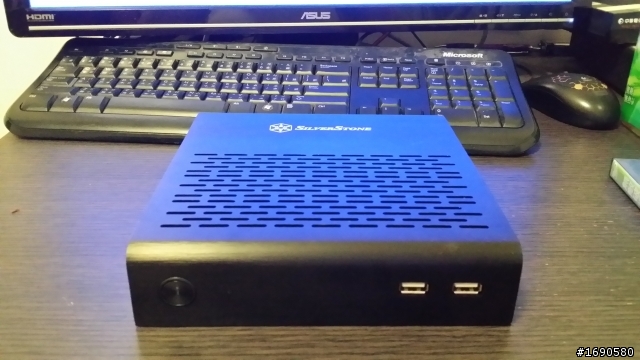

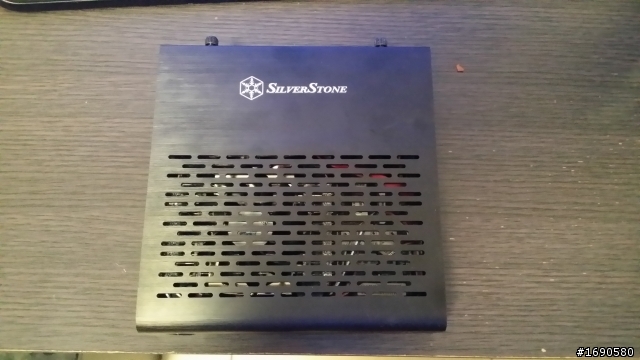

XD...已經裝好才想到要拍照...

SilverStone PT13 小電腦不專業開箱

零件
機殼: SilverStone PT13

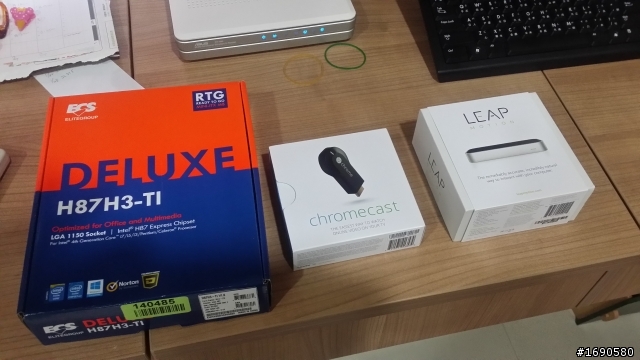

MB: ECS H87-H3-TI
CPU: Intel I7-4770T
RAM: Kinston SO-DIMM DDR3 1600MHz 8GB*2
CPU FAN: SilverStone AR04
SSD: Samsung 840 pro 256GB
Wireless Card: Ralink BlueTooth + WIFI 802.11N mini-PCIE (主機板附)

SilverStone PT13 小電腦不專業開箱

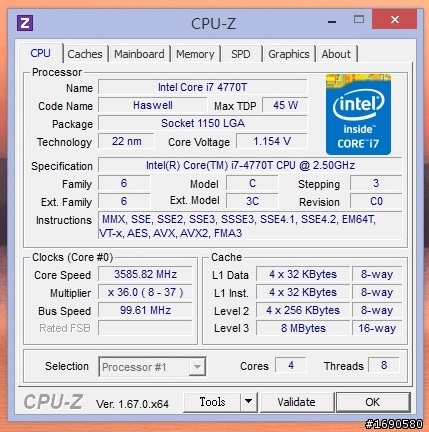

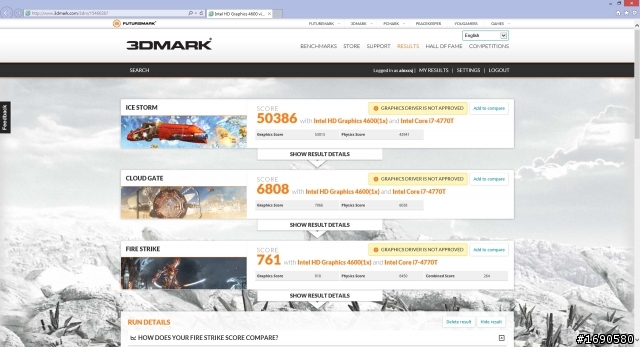

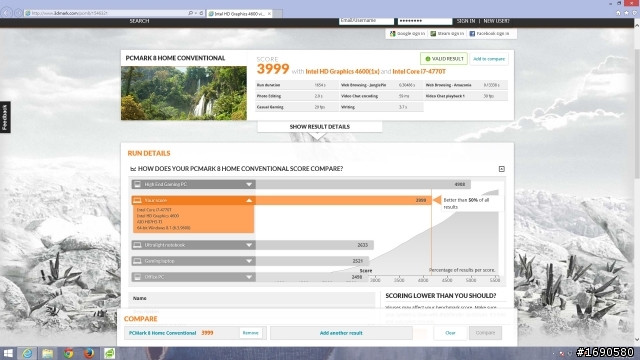

附上測試:

2013-11-04 0:33 #1

文章關鍵字

SilverStone PT13 電腦開箱

coolruehl

440分

2樓

coolruehl

個人積分：440分

文章編號：47013852

有點猛!!

超級小鋼砲!!!

4770T

中年怪大叔 wrote:
常常覺得本來用的電腦...(恕刪)

windhm

22分

3樓

windhm

個人積分：22分

文章編號：47014151

中年怪大叔 wrote:
機殼: SilverStone PT13
MB: ECS H87-H3-TI
CPU: Intel I7-4770T
RAM: Kinston SO-DIMM DDR3 1600MHz 8GB*2
CPU FAN: SilverStone AR04
SSD: Samsung 840 pro 256GB
Wireless Card: Ralink BlueTooth + WIFI 802.11N mini-PCIE (主機板附)...(恕刪)

好高級的配備, 整個系統好像只看到一個風扇, 這樣溫度不會很高嗎?

中年怪大叔

68分

樓主

中年怪大叔

個人積分：68分

文章編號：47017090

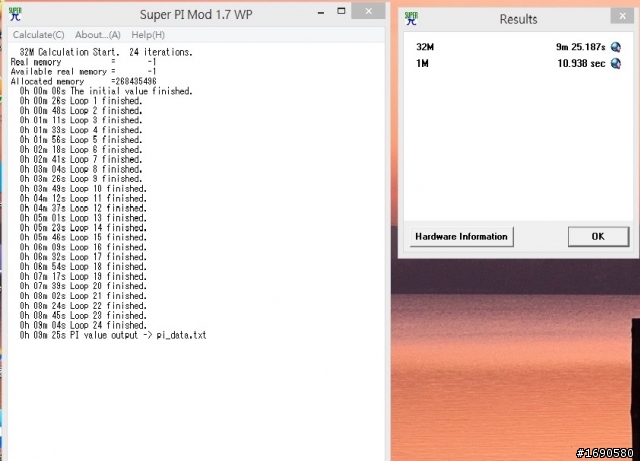

run super pi 32m 燒機溫度在40~45度上下,沒超過50度

windhm wrote:
好高級的配備, 整個...(恕刪)

winson_liu

0分

5樓

winson_liu

個人積分：0分

文章編號：47022102

中年怪大叔 wrote:
常常覺得本來用的電腦...(恕刪)

請問中年怪大叔您的 i7-4770T 是那裡買的呀，台灣買不到這一顆!!
在下在國外購買是 i7-4770S，i7-4770T 好難買!!

中年怪大叔

68分

樓主

中年怪大叔

個人積分：68分

文章編號：47027162

淘寶都買的到~不管是4770T,4770S,4765T不過要注意是否為ES版.可惜4770R是FPGA封裝..不然我倒是想搞一顆來試試
淘寶可以用國際轉遞(圓通還是其他),就可以寄來台灣了~

winson_liu wrote:
請問中年怪大叔您的 ...(恕刪)

windhm

22分

7樓

windhm

個人積分：22分

文章編號：47031176

中年怪大叔 wrote:
run super ...(恕刪)

比想像中的溫度還低許多, 因為看測試資料, 4770t單看cpu,實際耗電與e3-1230v2接近.
大概是因為機殼小, 換氣速度快吧.
test link

最近也打算用thin itx來裝mac mini case, 只是裝備還在旅途中.
您這資料讓在下我信心大增, 或許連省電版都不用, 直上普通版應該也行.

另外建議大大, 既然溫度不高, 可以考慮在進風口加個濾網, 不然沒多久就要一直清灰塵了.

中年怪大叔

68分

樓主

中年怪大叔

個人積分：68分

文章編號：47033011

windhm wrote:
比想像中的溫度還低許...(恕刪)

燒機測試,100%load 十分鐘後最高會跑到67度45W,如果是4770可能就沒法用這麼小的機殼了,除非用水冷外接
畢竟這麼薄的散熱風扇效果都不怎麼樣

中年怪大叔

68分

樓主

中年怪大叔

個人積分：68分

文章編號：47112815

中年怪大叔 wrote:
燒機測試,100%l...(恕刪)

有人問電源的問題就順便貼過來

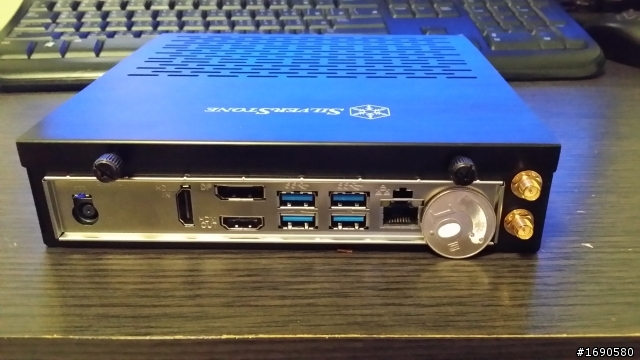

下圖是Thin mini-itx的背版,基本上把thin mini-itx的電腦當作是筆電就好了
最左邊的是19V DC電源孔,基本上用90W以上K2接頭(Dell, HP筆電變壓器接頭,或是叫大孔圓針接頭)的變壓器

K2接頭,一顆60多元,有的帶晶片K2接頭賣230-240元,那是給HP筆電用的,因為HP筆電有晶片鎖

變壓器,去賣場或是網路賣場都有,記得選90W以上的..

比較麻煩的是SATA電源線,要找兩頭母的不容易,我是把主機板附的一對二減掉一個才有母對母sata電源線...
XD...主機板廠商怎麼不把板子上附的sata電源接頭做成母的接頭.

請注意,主機上是不會有這種四大針接頭的

中年怪大叔

68分

樓主

中年怪大叔

個人積分：68分

文章編號：47113196

中年怪大叔 wrote:
有人問電源的問題就順...(恕刪)

thin mini-itx主機板 Haswell socket1150
ASUS Q87T/ CSM
Gigabyte B85TN, H87TN, Q87TN, H81TN
ECS H87H3-TI
但國內幾乎都買不到,我是上amazon買的.

下面是intel此類電腦的簡介,裡面有列出thin mini-itx規格的主機板
http://www.intel.com/content/dam/www/public/us/en/documents/catalogs/thin-mini-itx-catalog.pdf

對了,選購mini PCIe網卡要注意WIFI+bluetooth不見得主機板兩種都抓的到
像我用ECS H87H3-TI,intel 7260 (N-wireless, dual-band N-wireless, dual-band AC-wireless) WIFI+BT4.0就抓不到bluetooth.因為現在網卡的bluetooth幾乎都走USB signal,部份主機板的PCIe沒有接USB signal,所以插上也抓不到藍牙(就是裝置管理員根本就不會出現這個裝置,連個打驚嘆號的標誌都沒有).華碩技嘉的主機板我沒試過,網上也沒找到文章,如果有用過的人看能不能分享一下.

倒是主機板附的Ralink wifi+BT走的都是PCIe signal所以同時抓的到.

還有雖然附了兩個mini-PCIe接頭,但是走的是同一個PCIe訊號線,所以兩個 PCIe裝置你只抓的到一個或是兩個都抓不到,但若是插SSD因為SSD不走PCIe訊號所以又抓的到,所以可以網卡加SSD,或是擷取卡加SSD.反正不能網卡加擷取卡或是其他有的沒的PCIe卡.
