(5/23更新~側板)~~量身自製的全鋁機殼

幾年前玩起機殼MOD,因為製作能力有限,也找不到相關途徑加工。加上最現實的,電腦終究還是電腦,要拿來用的

因此沉寂了一段時間。直到最近,和水冷相遇了,還有好友們(貴人)的鼎力相助,那MOD的幹勁(胡搞瞎搞?)又燃燒了起來

目標-----------------------------------------
1. 內部容積 10升左右,盡可能的小,要放桌上,希望不要佔太多空間,所以主板我選ITX來做
2. 因為追求體積小加上我還蠻喜歡樸實風像聯力或jonsbo,所以先不考慮太特殊的造型
(說到造型,最近 bigroom大大的玻璃機殼實在太有想像力了,我光基本結構腦細胞就死的差不多了)
3. 用最簡單的結構,厚實的鋁板用料,達到夠堅固、好組裝、好裝機
(我知道機殼不是拿來砸的,但堅固這點我蠻要求的,因為家裡地板不平而導致機殼變形的經驗,真的很)
4. 這點最重要 :
內心要一直堅持不可放棄,不可以改買現成機殼
就算做得再差,內部空間配置了無新意,體積也沒小多少,但就是要自己做,MOD萬歲(自我洗腦)


規格-----------------------------------------
大小 : (深x高x寬) : 268 x 246 x 166mm 不含腳墊; 內部是 260 x 240 x 160mm
主機板 : 只能ITX 17cm x 17cm
用料 : 前後面板 4mm 6061 T6鋁板 ; 上、側、下三面 3mm 6061 T6鋁板
硬碟 : 3.5吋硬碟 x1 + SSD x1
顯卡 : 完整兩個slot,最長20公分 (其實我沒考慮要用超過17公分的顯卡)
電源 : SFX
散熱 : CPU 散熱器高度 130mm左右(初估)
因為樸實風,所以前面板不開孔,進風從側板14公分風扇進(其實是偷懶不挖孔)


看圖吧-----------------------------------------

畫圖畫圖,簡易的2D繪圖


2015/4/30 完全素材,表面沒任何處理的,先做一個出來,近期這周末會有電腦 "初步" 安裝(電腦還是電腦)

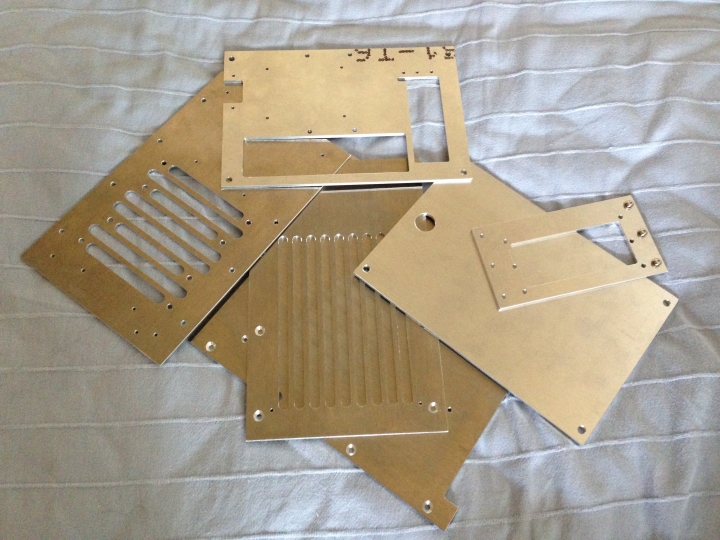

鋁板CNC加工,在這裡真的非常感謝我的某好友和願意幫我CNC加工的師傅

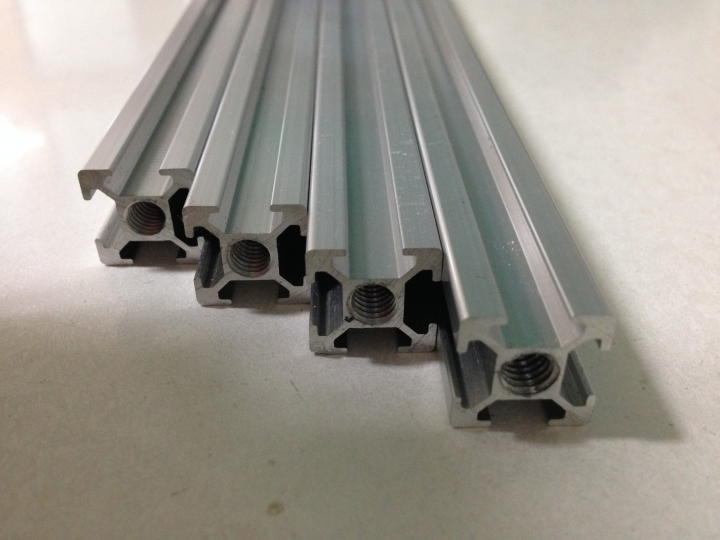

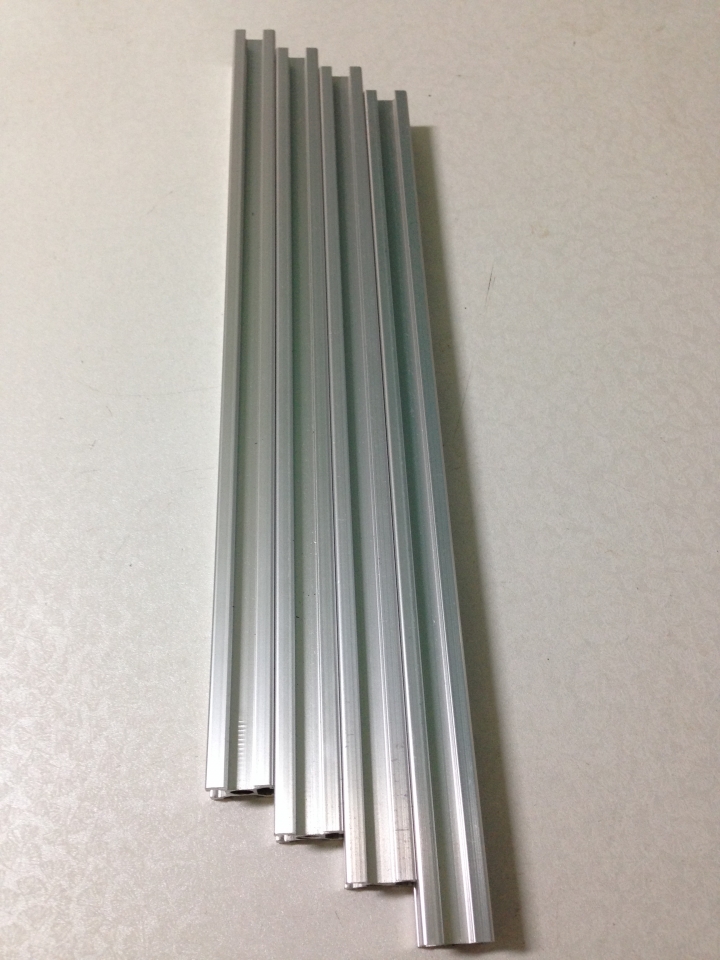

1515鋁擠,大概是最細的,因為機殼要小,希望不要被鋁擠吃掉太多空間
因為結構要單純,所以設計上,我只用了4根26cm鋁擠,跟lubic的完全不同,我組過一台,零件很多,真的很不容易


鋁擠買來兩端都有先攻牙過。公制M6

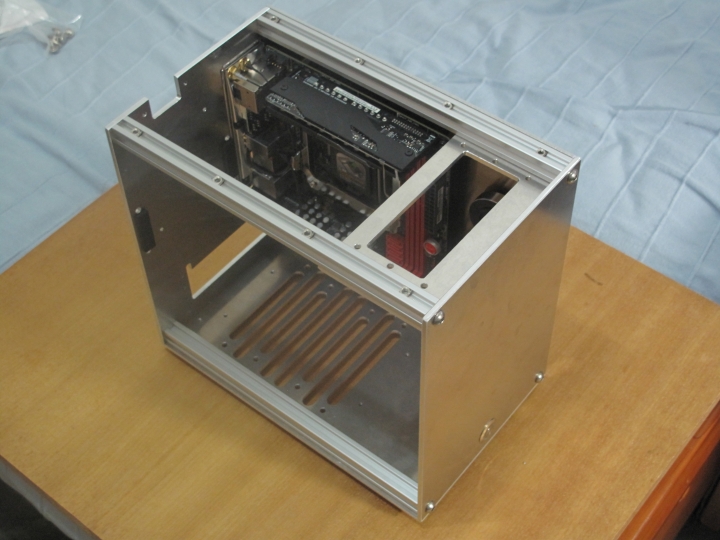

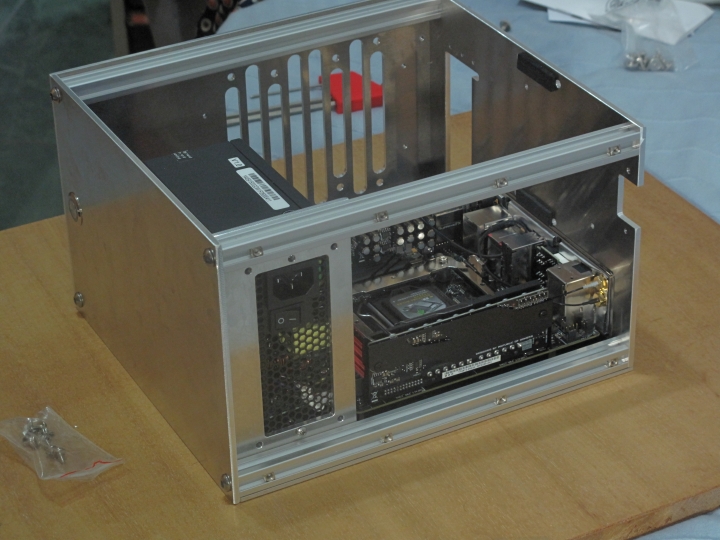

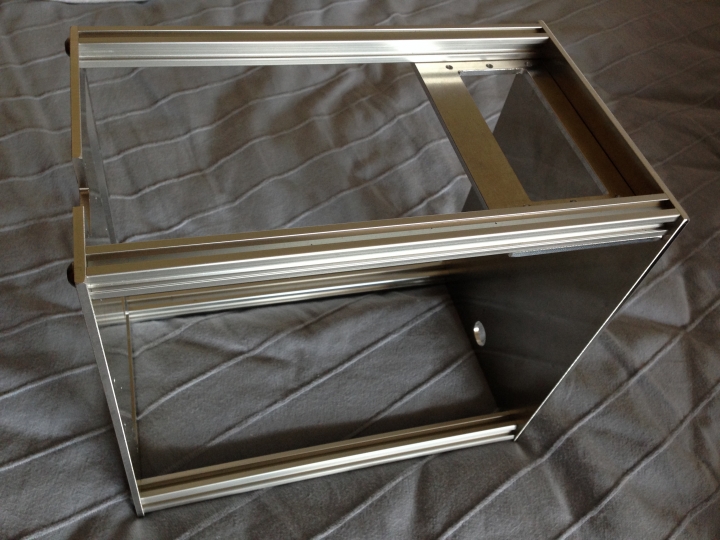

組裝~~~這機殼的主幹是由前後面 4mm 鋁板跟四個鋁擠組成,其他幾面可以任意拆卸,方便實機組裝

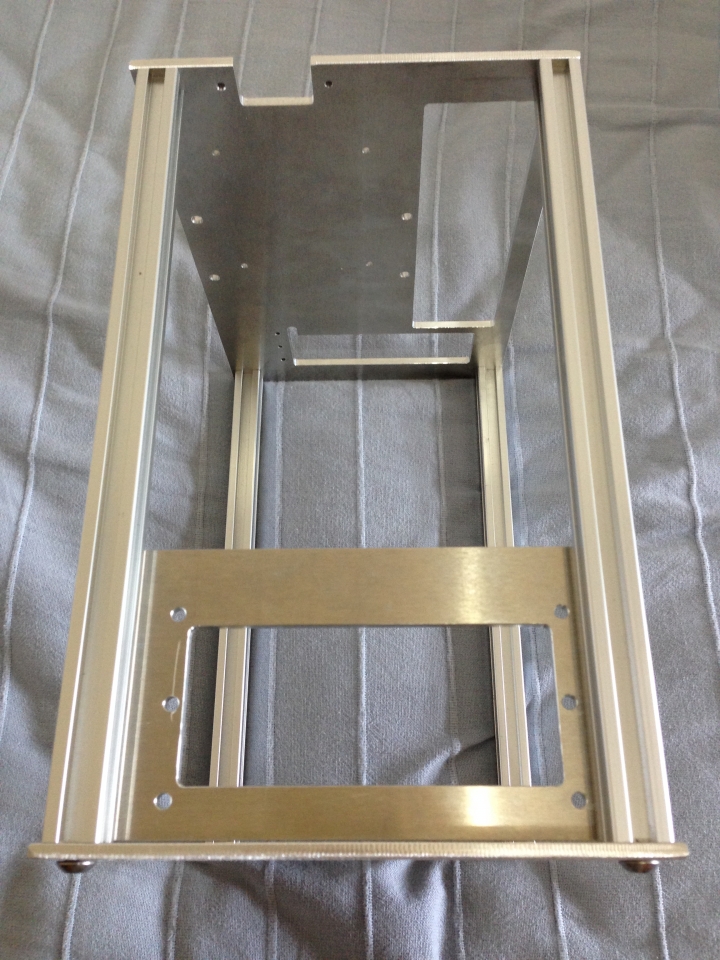

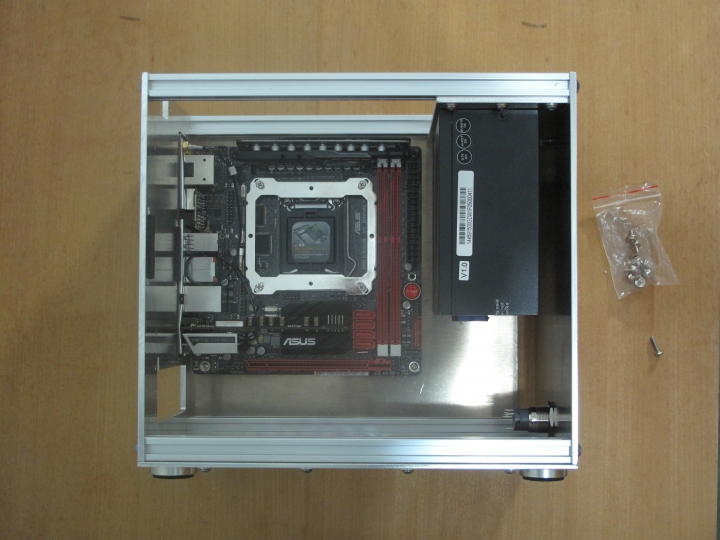

由上往下看,鎖SFX電源的固定板,電源是像蝙蝠倒掛在機殼上方,和NCASE M1一樣,只是ATX換成SFX


剩下三面 3mm 鋁板全上
(組裝介紹好像跳太快了,一小時不到就組裝搞定,"好組裝" 這點有達標,lubic的搞了我好幾天,可能我太弱了,但他鋁擠品質)

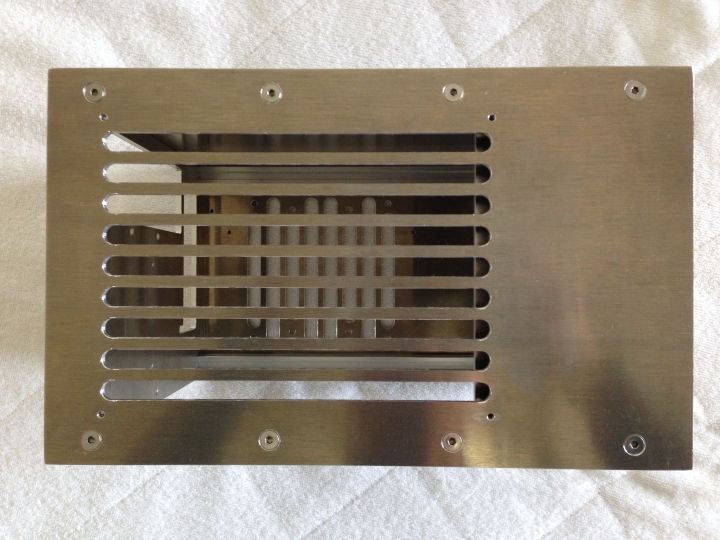

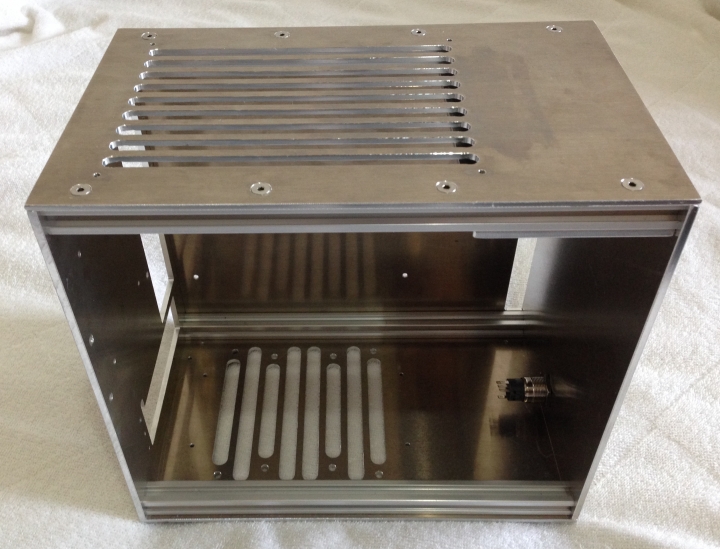

上面排氣,沒有要裝風扇。電源正上方不開孔,避免灰塵。

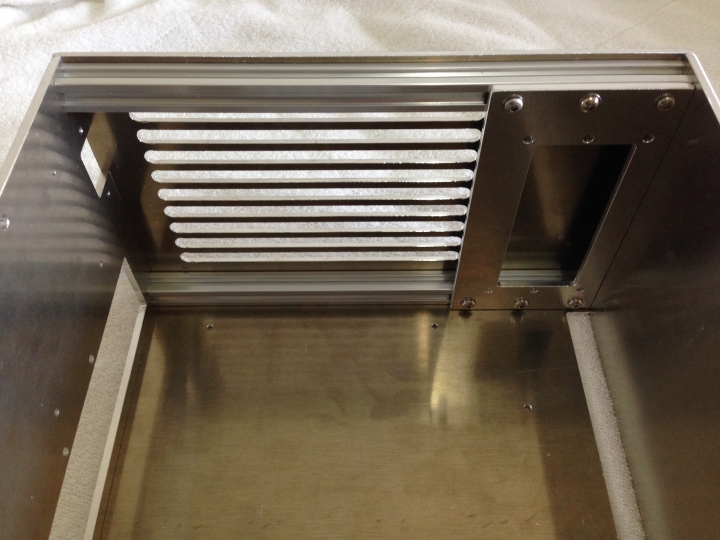

上方內側,電源熱氣可以往後朝上排氣

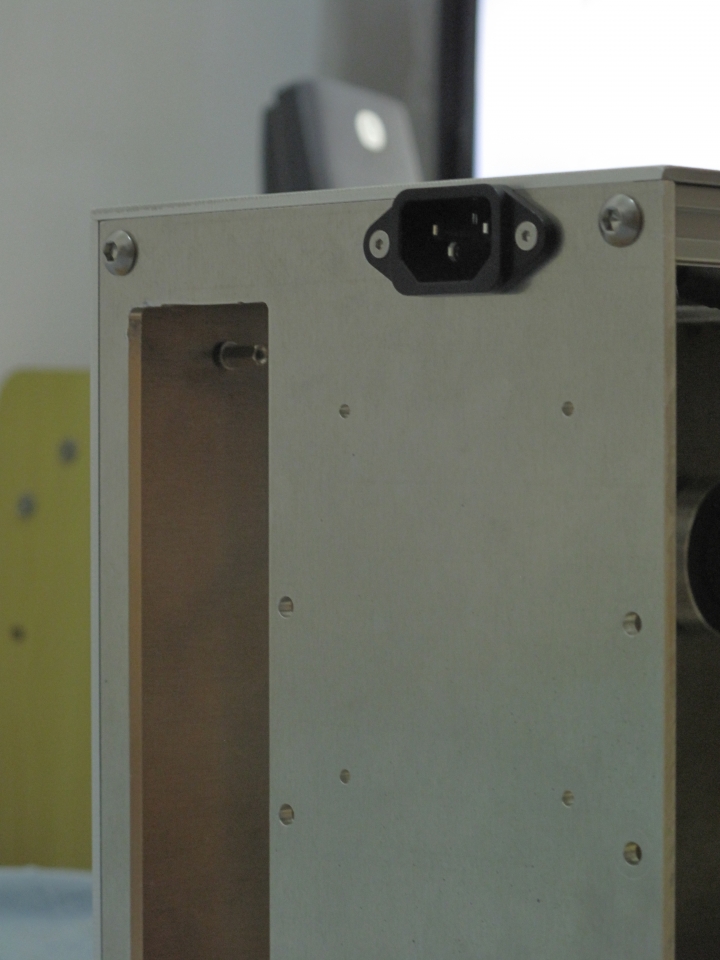

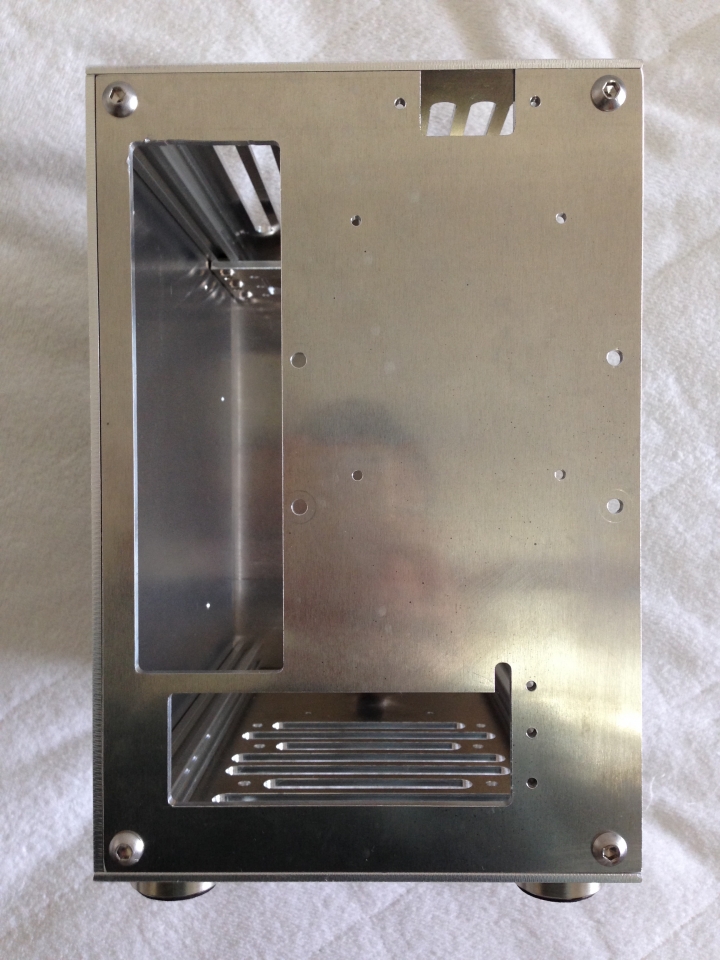

屁股~~~不開排氣孔,留著整面可以鎖SSD或3.5硬碟

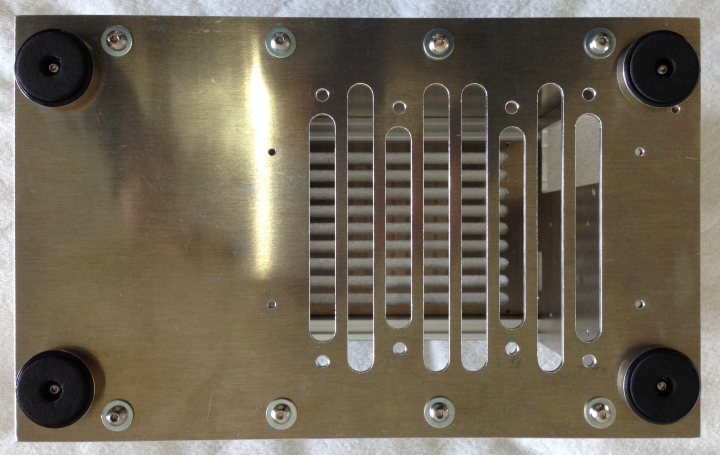

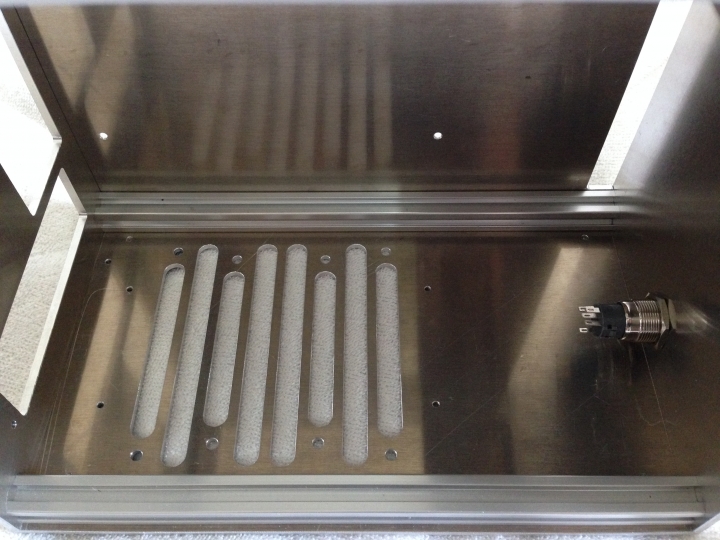

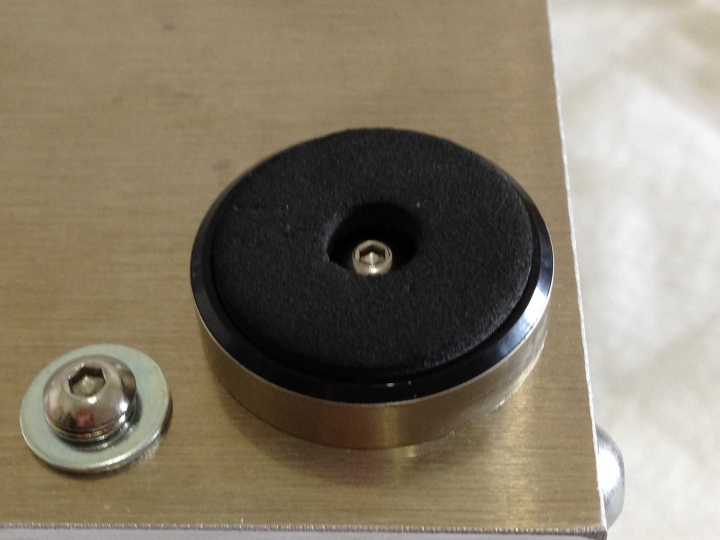

底部,開孔直接給顯卡進氣(當初顯卡是考慮750ti,所以開孔沒很大)
孔位可以鎖12公分風扇或3.5硬碟

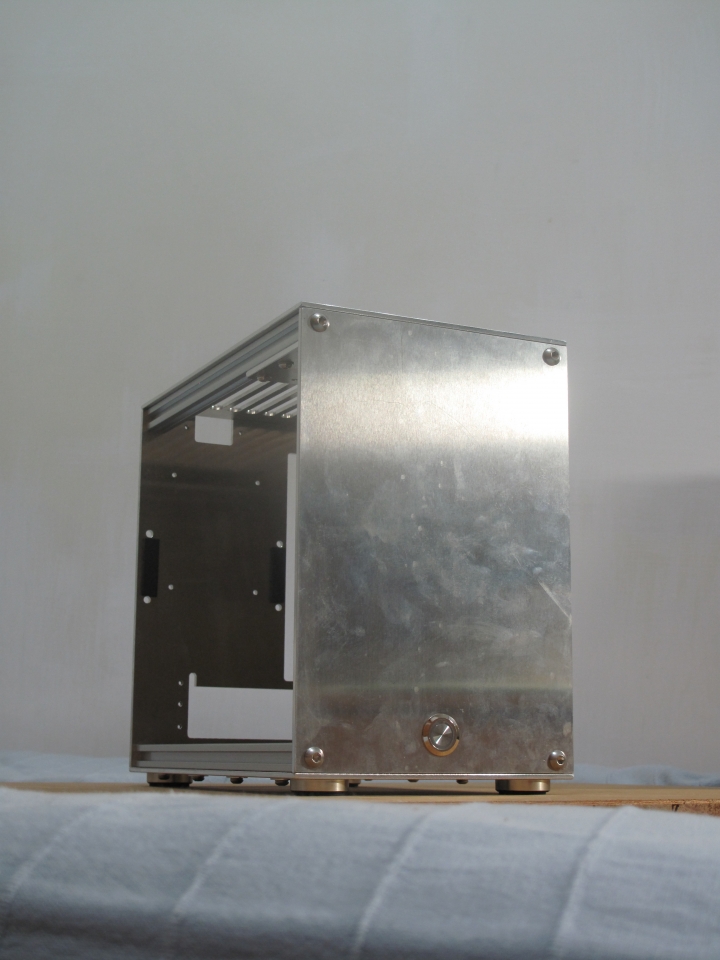

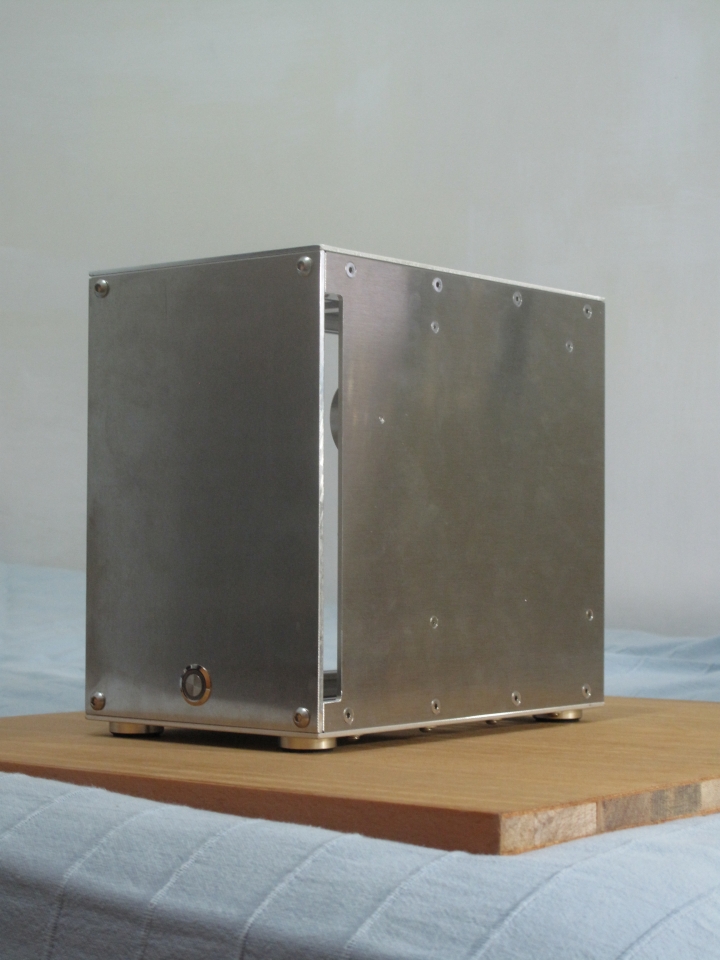

來個正面偉人照 (我亂想的名詞,不知道有沒有這樣叫)
前面板有點小弟我手殘,還請各看官無視。哪天給他好好做個處理,鏡面可能也不錯

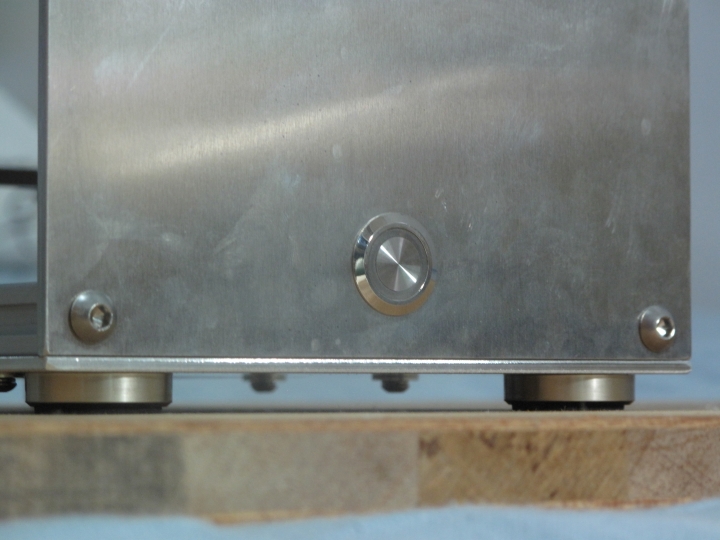

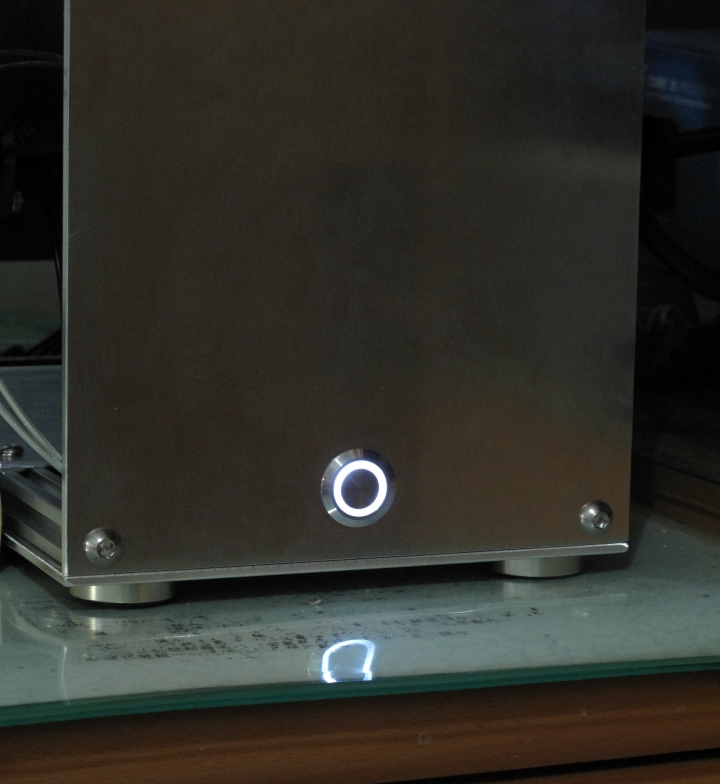

19mm的開關,通電時有一圈白色的天使環

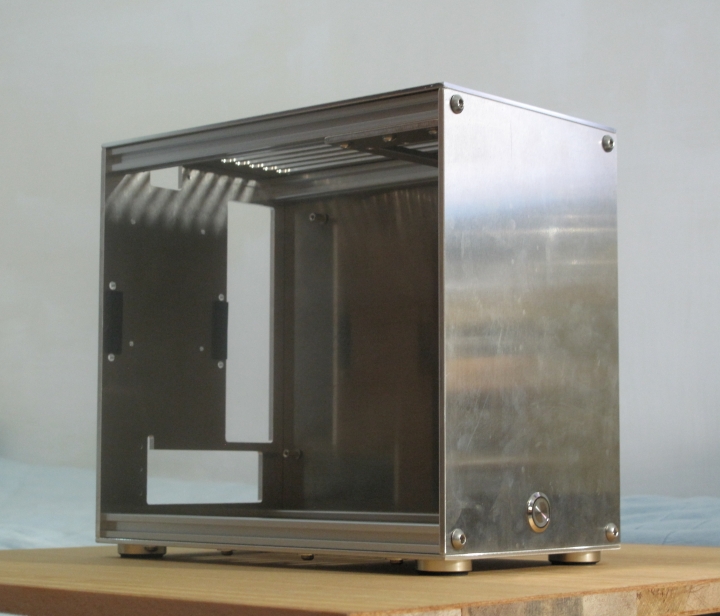

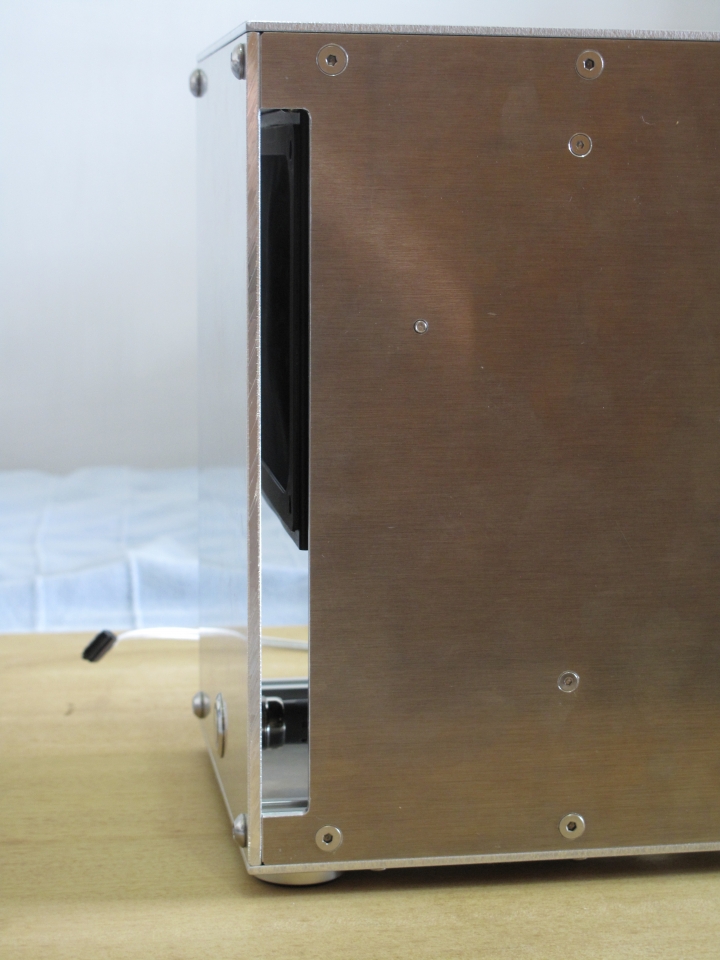

側板,那一條縫是留給電源獨立進氣,所以不會去搶側板14公分的進氣

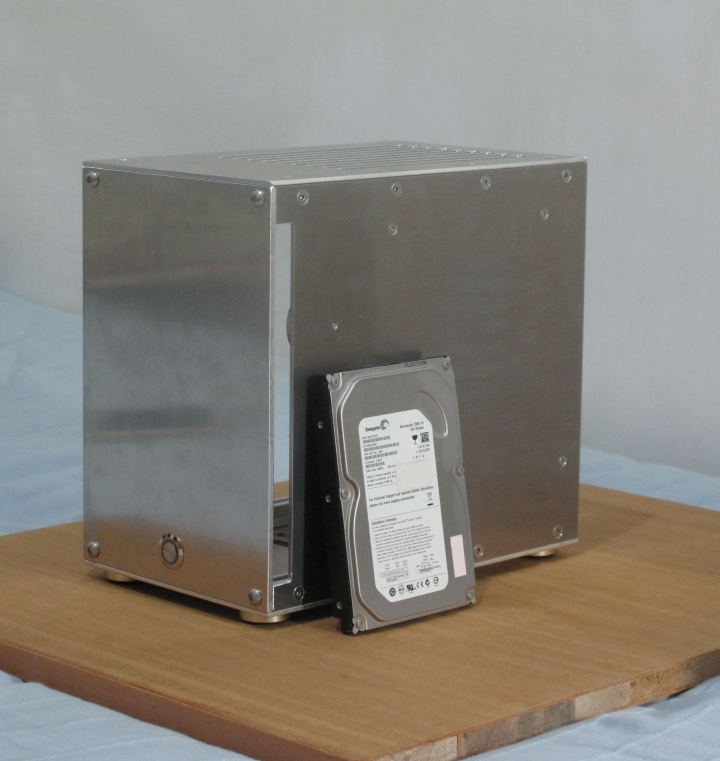

我手邊沒有可樂或啤酒罐,只好擺個3.5硬碟表示一下機殼大小


未來更新有幾點 :
1. 電腦 "初步" 裝機 (這周末)
2. 側版用壓克力做全透測,但會有14公分風扇鎖在上面
3. 金屬表面處理,可能會做噴砂,然後陽極本色 (本色 : 鋁的原色,也就是銀色)。前面板考慮鏡面
4. 究極目標,上水冷。其實有機會歐歐,不過水箱得掛在外面機殼屁股那裏。目前水冷零件只缺CPU跟水箱

因為小弟我不是機械或加工本科的,純粹興趣,還有許多待改善的,繼續努力


裝機~(部分)-----------------------------------------

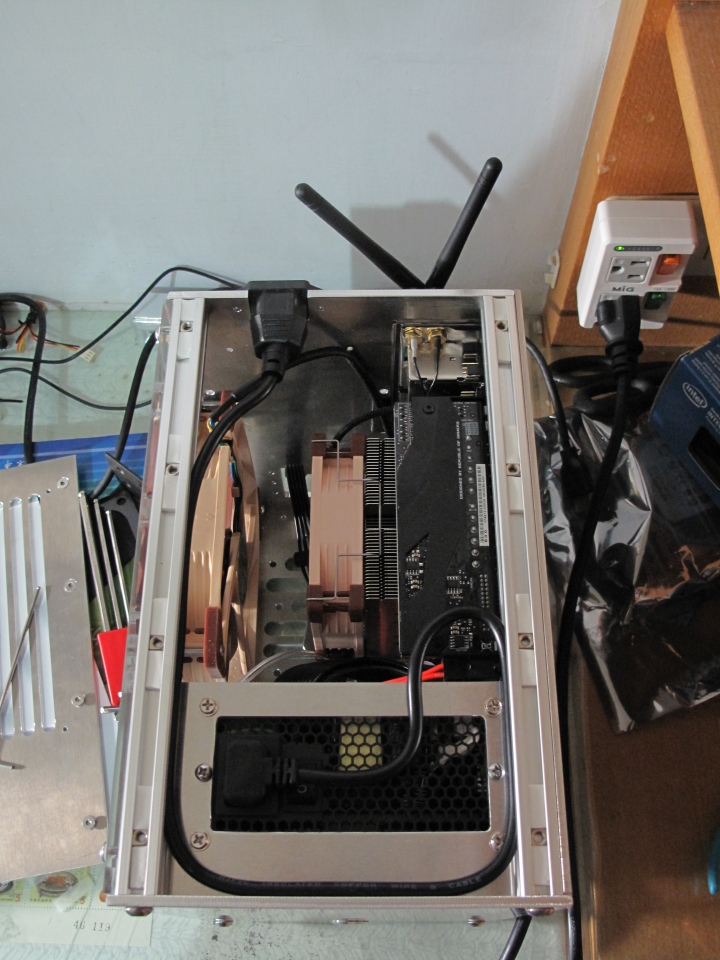

2015/5/2 更新,試著裝機了一下,了解一下還有哪些地方要改。目前未完成,我會持續更新~~還請大家多多指教

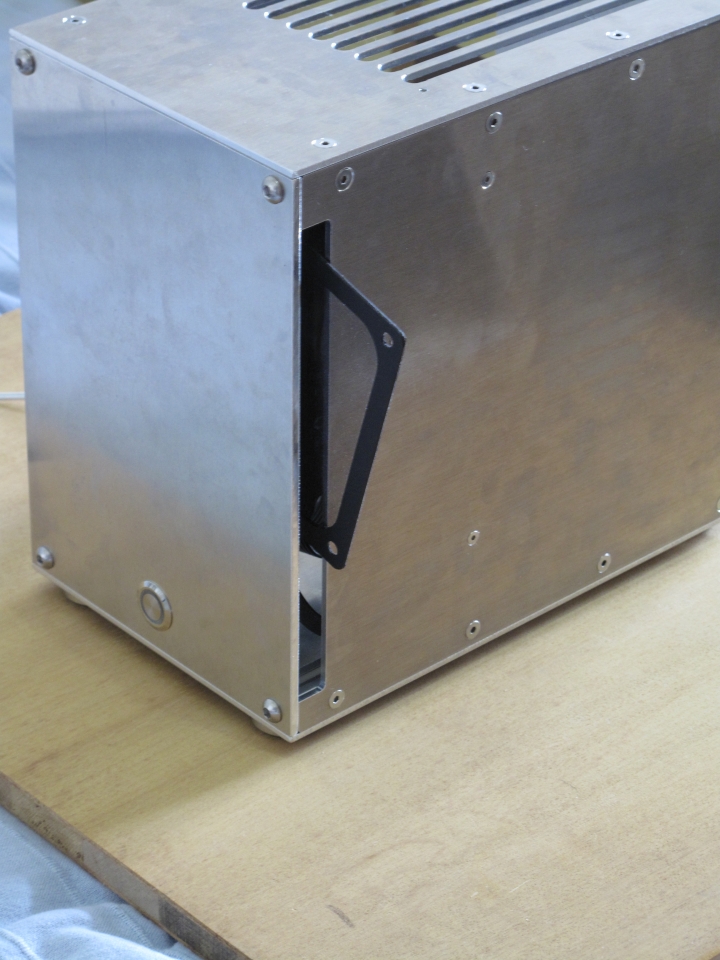

濾網可以從側邊縫隙進去,會再做些修改,讓他更容易取下和安裝

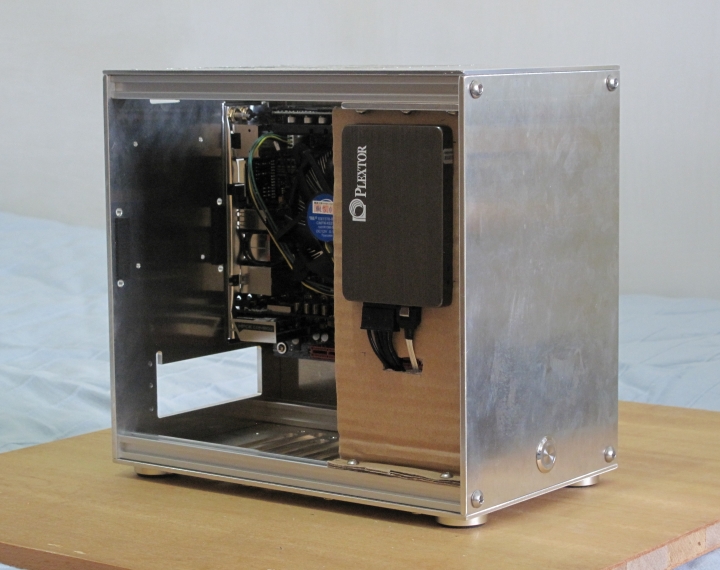

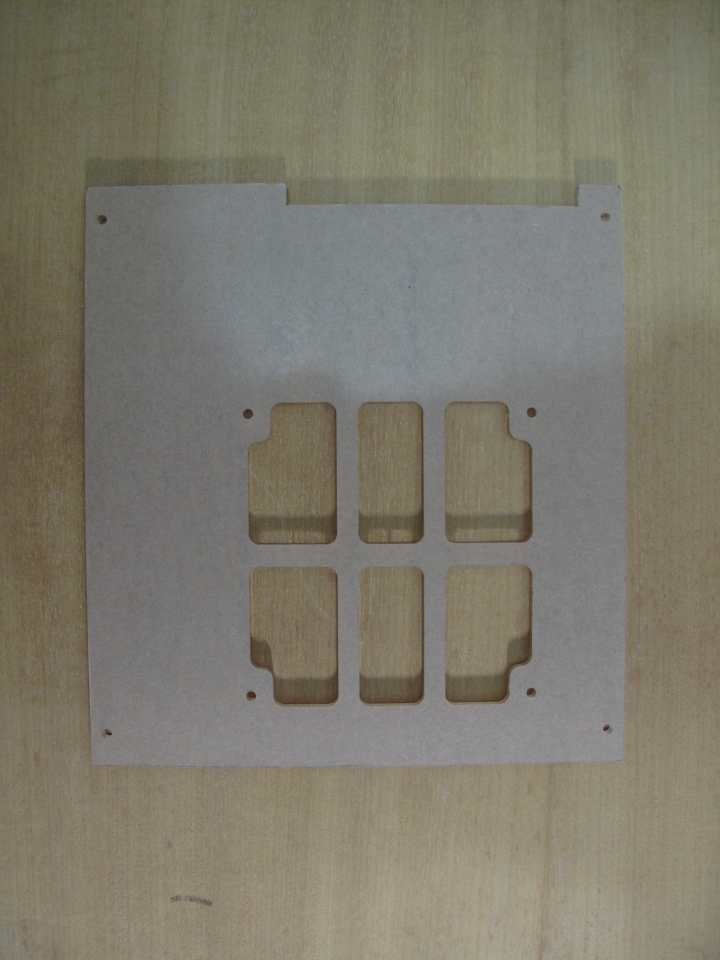

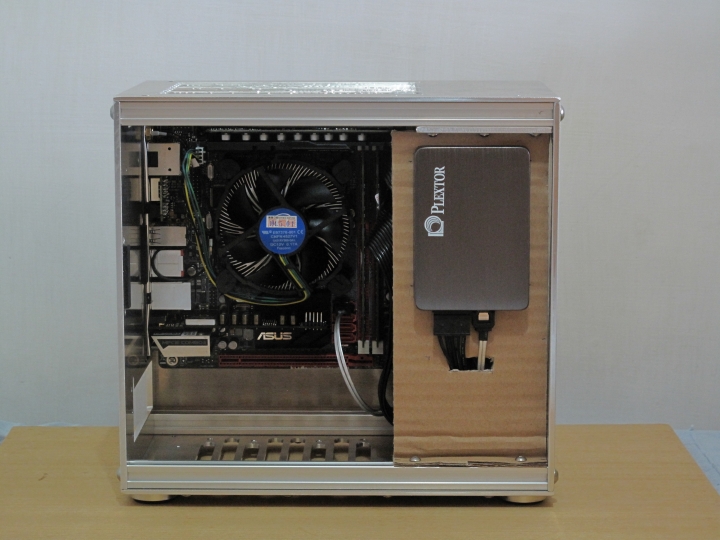

~~~因為這鋁板我還沒做,我先用硬紙板小小加工示意一下組裝(哈,標題不實,非全鋁~)

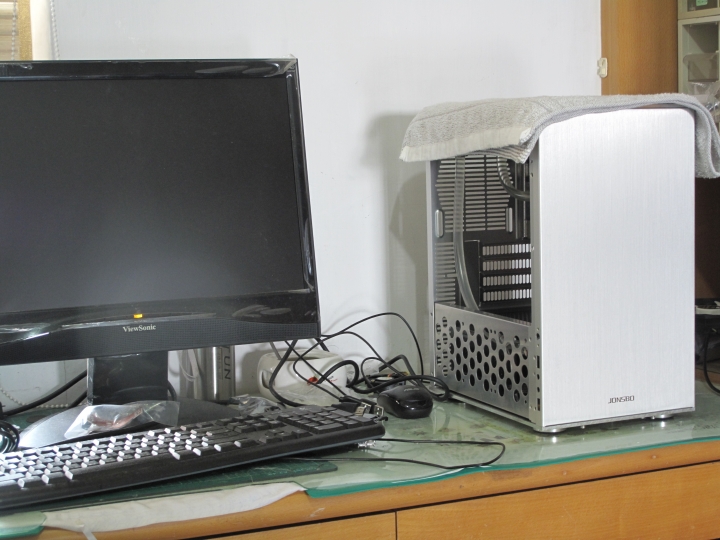

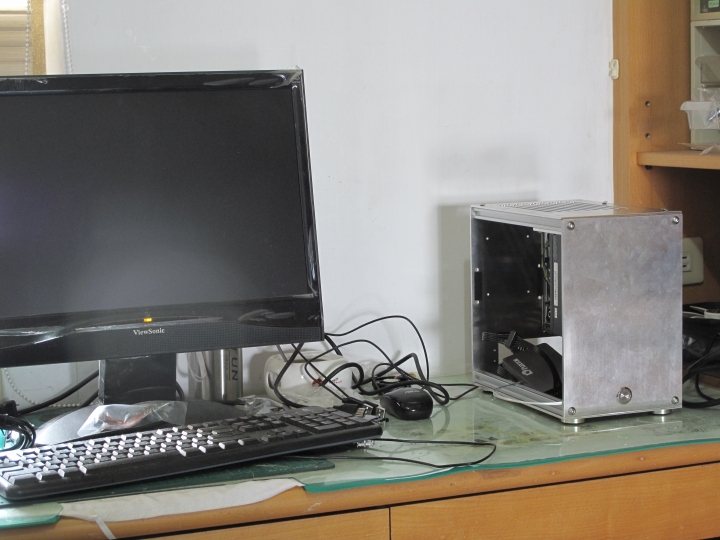

一時興起,放在桌上和原本的 jonsbo C3做個比較,清爽多了~~~~

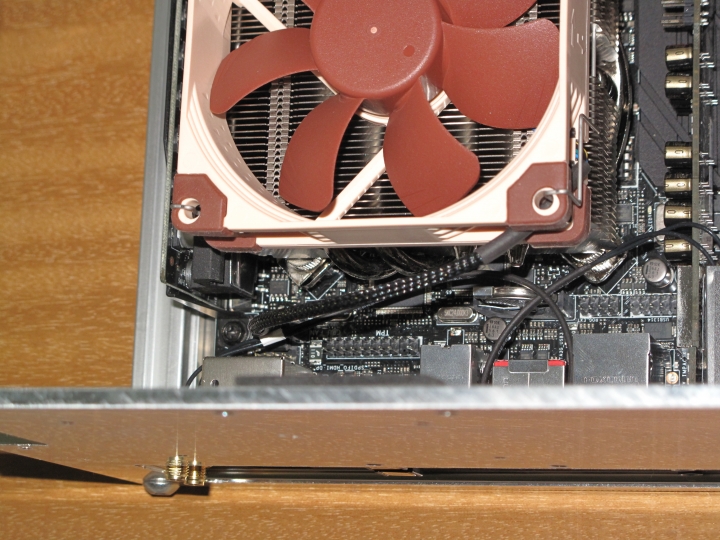

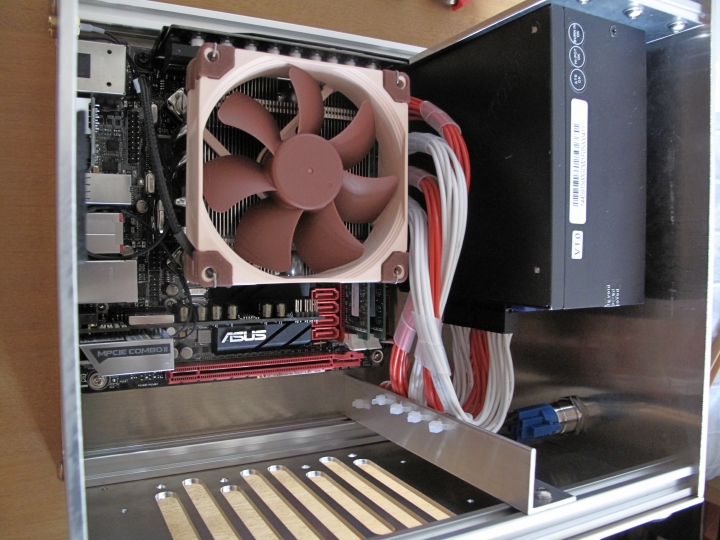

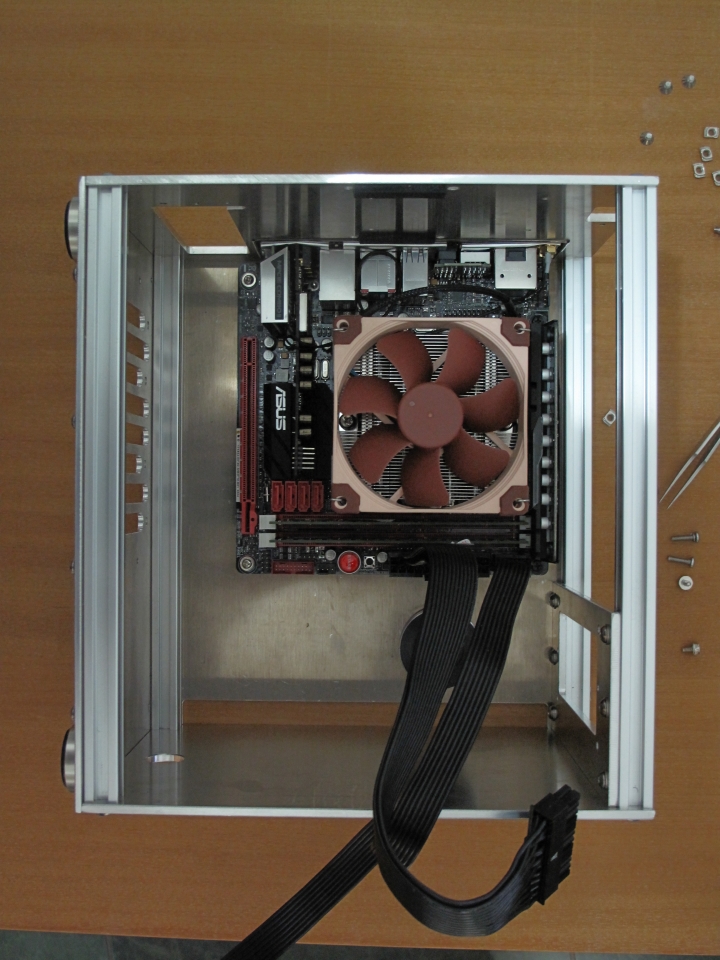

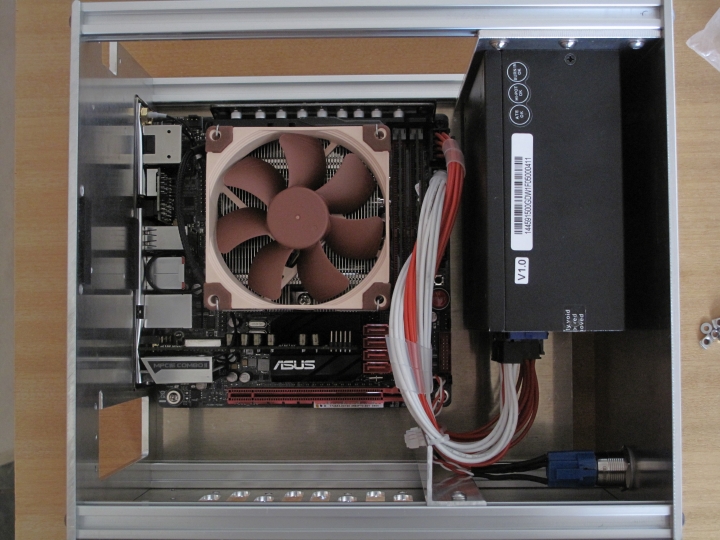

2015/5/7 更新,散熱器換上NH-L9x65,風扇換成NF-A9 PWM 25mm的風扇



SATA 4個都不會被遮到



編織線~~,長度重新調整

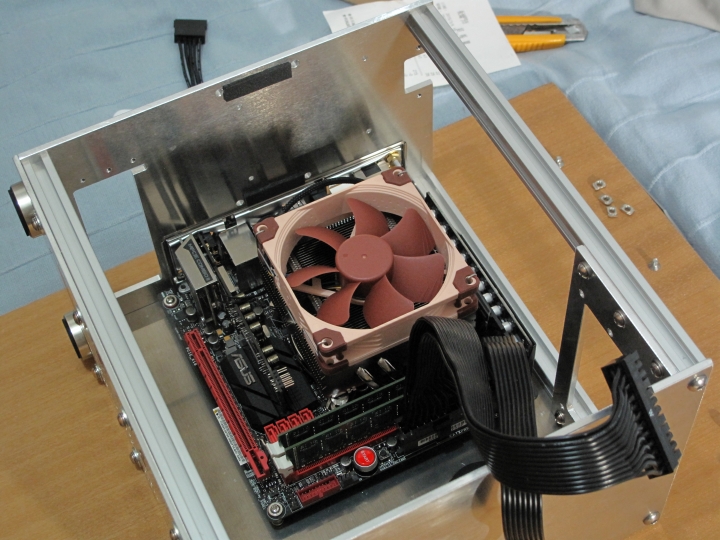

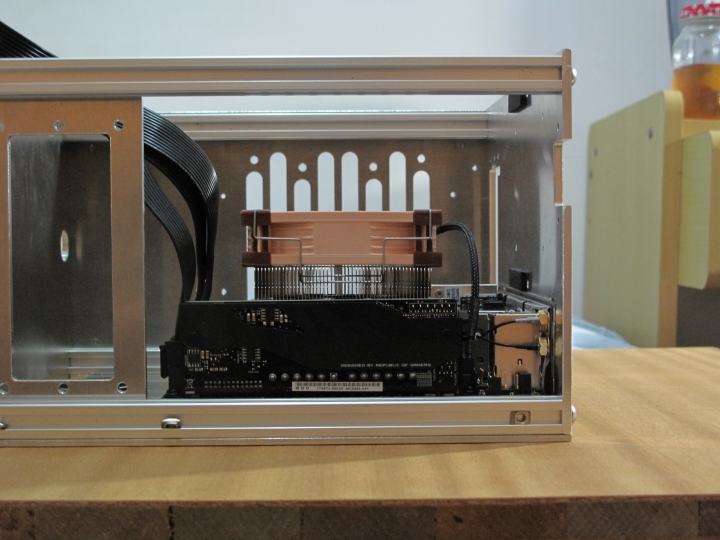

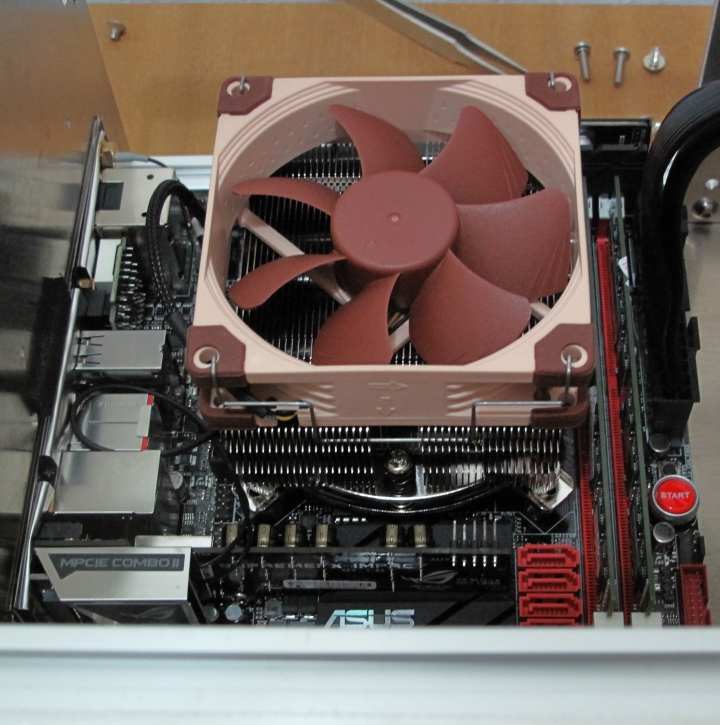

散熱器蠻高的

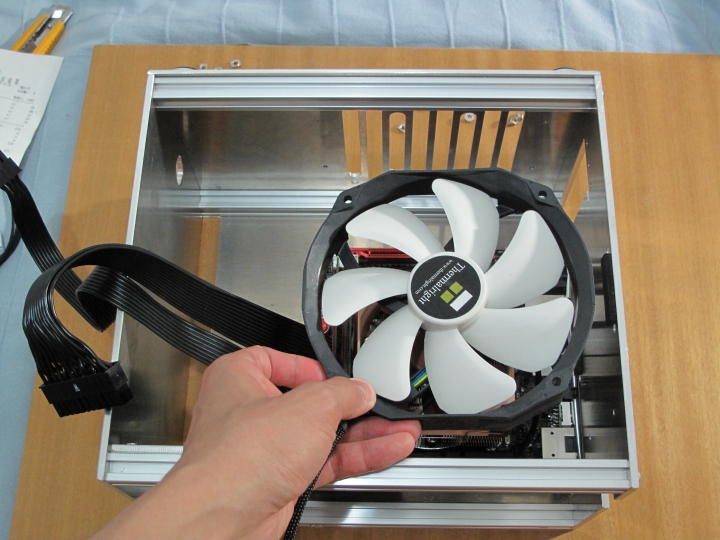

神之手~~~ 之後側板上會有14公分風扇進風


小小心得一下,我還是偏好貓頭的產品包括風扇和散熱器,貓頭這NH-L9x65真的ITX絕配,乾淨舒暢,配上25mm風扇高度加高後,~~小小霸氣(拍照功力不足,拍不出來,待改進),幾個優缺點如下

1.沒干涉
2.品質好,但是他葉片相較貓頭其他產品偏軟,像NH-L12有夠硬的
3.組裝非常容易,背板跟螺絲、墊片啥的已經幫你做成一組的了
4.背板設計上很適合ITX板子,他背板和PCB間隔很大,不會干涉到ITX背面擁擠的零件,像NH-L12背板的橡膠就會壓到某些元件(是沒差就是了)

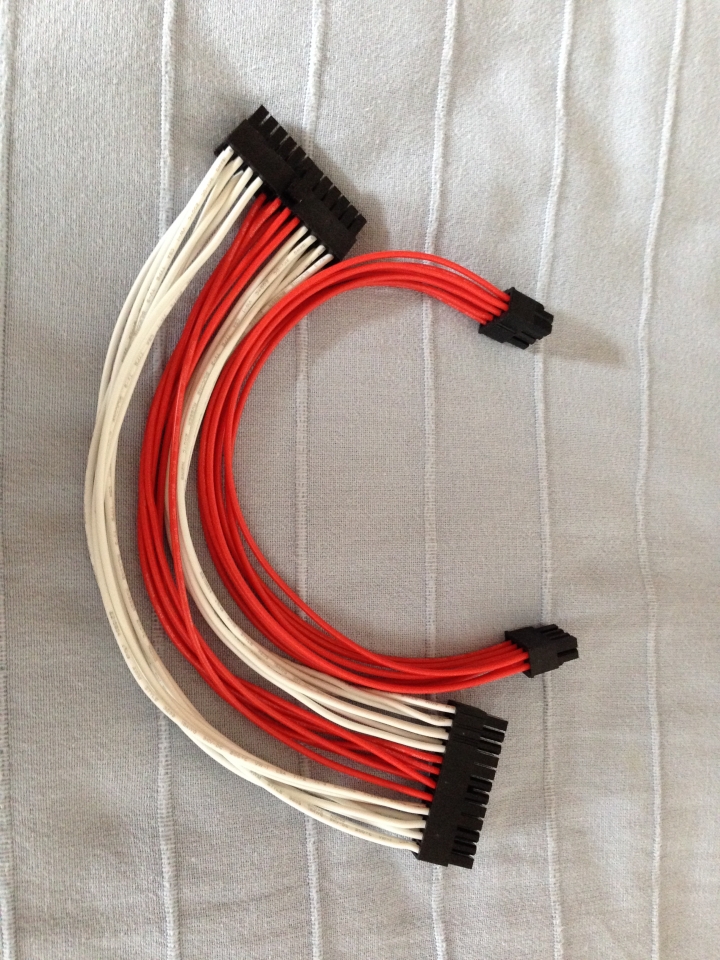

2015/5/10 更新,模組線材~~

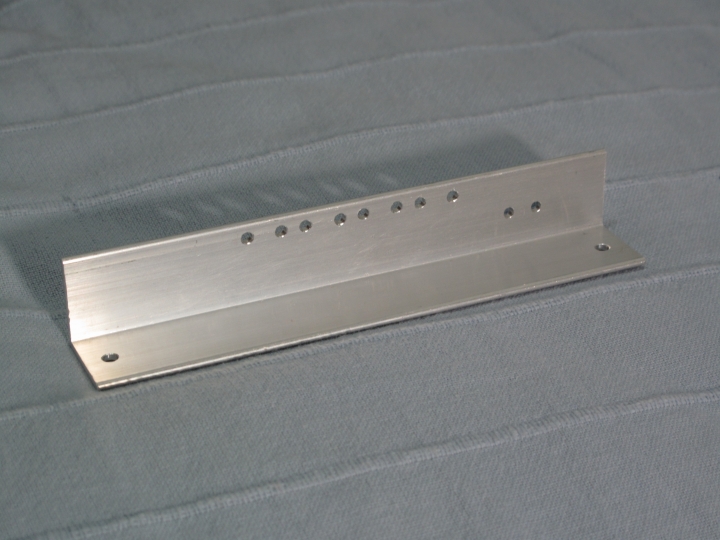

角鋁 + 鑽孔~~




非常感謝 《DL-工坊》,品質讚

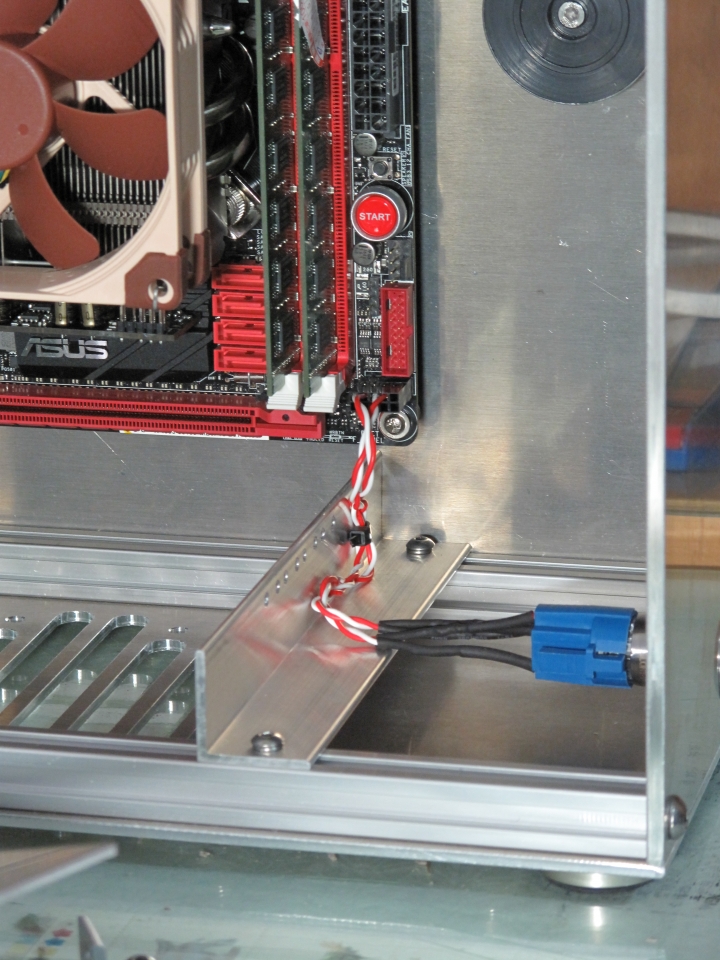

那個角鋁的功用 : 固定線材~~


白紅配看起來明亮多了,雖然ROG普遍是黑紅或全紅

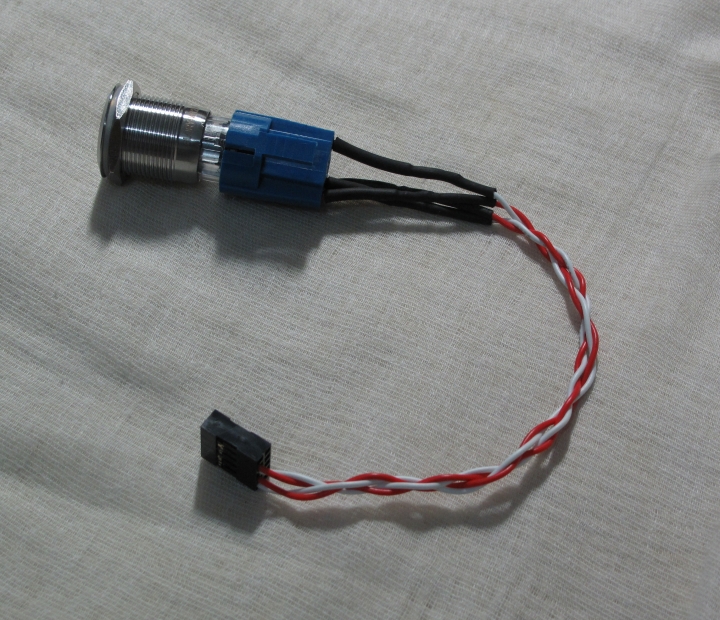

最後隨機附上開機按鈕照~~


2015/5/23 更新,壓克力透側~~

先補張圖,機殼內部硬碟的安裝,PSU那裏SSD,然後後面鎖一般硬碟

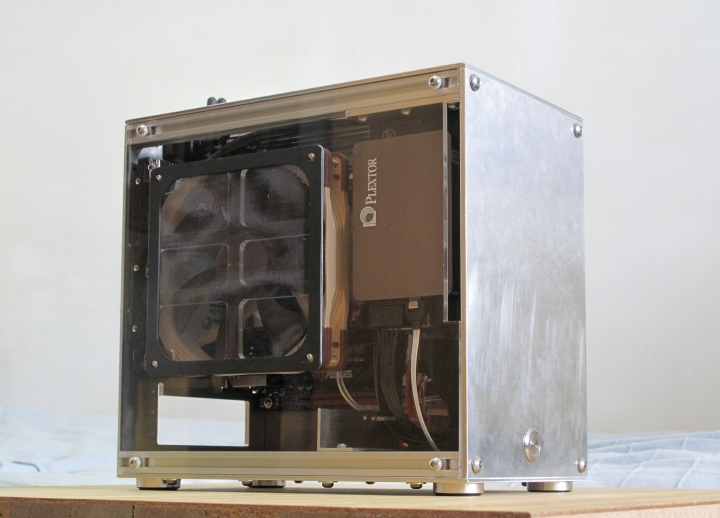

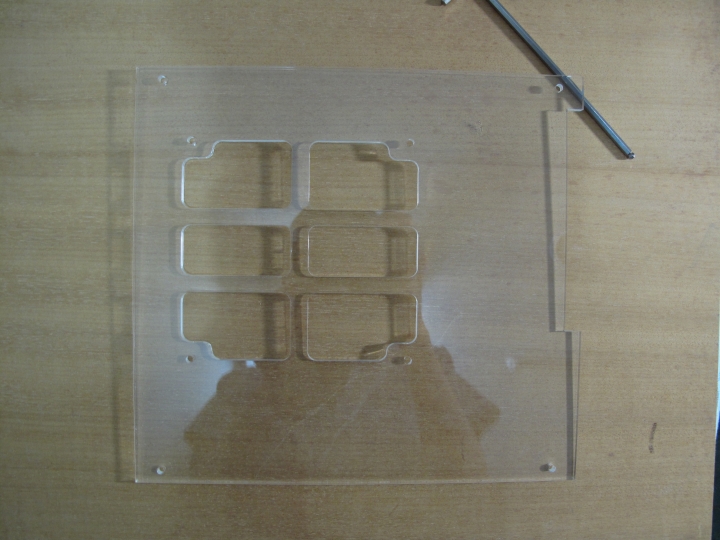

透明壓克力側板,壓克力製作很方便,外面製作廠商很好找,圖面畫完丟出去,付完帳,2~3天收到


扒皮~~

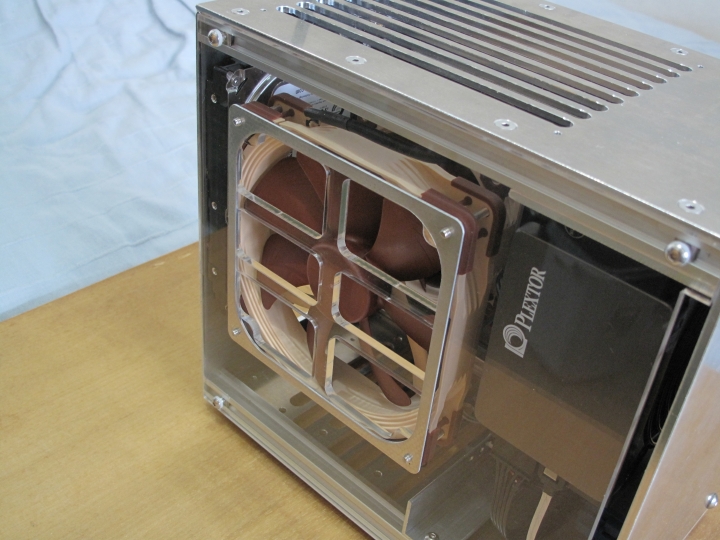

來張上面照,可以清楚看到側板14公分直接往主機板吹~~~


風扇固定方式,那片金屬,我手上只有鋁的,之後要換成鐵的,然後吸附磁鐵濾網





最近比較忙了點,更新慢~~還請各位多多指教

持續更新~~~
