[搶先試玩]CoolerMaster SNIPER !!電競專用!! 餵不飽之傳說

今年CeBit展覽感覺沒甚麼特別的消息，有的話也要去國外網站找，無意間看到Cooler Master有咖很帥的機殼Storm系列Sniper
不算是09新概念機，08年就有曝光過，Sniper機殼GAMING系列，專為遊戲而設計，上官網看過相關介紹，實在很吸引我
尤其是側板可上20cm大風扇，而且依照官方的規格表中，我依稀看到曙光!!!!!Ultra-120A高塔散熱器有機會進得去，不會卡住
於是跑到改裝軍團.........原來團長早就叫了一咖藏在倉庫裡.....真想知道團長的百寶袋裡還有甚麼新鮮貨!!!~~


喝~~有幸可以跟大家分享Cooler Master Sniper機殼，感謝軍團長借出.......但是!!我的單車又被扣押了>_<

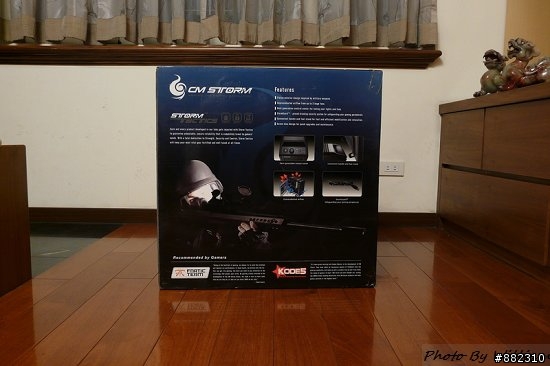

CM STORM系列機殼


外觀色系~!!全黑，機箱5大5小，前置/上置20cm 500~1000rpm 藍光LED
後置為12cm1200rpm 無LED


另一側邊


超大顆開機紐..左邊那顆專門控制20cmLED風扇，可開關LED/可調整風扇轉速，有點汽車空調的旋鈕


四個USB/E-SATA/IEEE1394/MIC/Line-out，I/O介面板是唯一用鋁合金面板的地方


上置!!!!謎???


機身整體採用鍍鋅鋼板，POWER採用下置式


預設底座，讓笨重的機殼不會搖搖晃晃


趴~~我又把側板摔到了......這次是地板受傷~~>_<


左邊側板可上雙12cm風扇，或是一顆20cm風扇


側板都有做個設計，就是往外凸


先來看一下機身構造!!!!!!!!!!!呵呵我要學說明書一樣把他通通拆解


先從前面濾網下手，用手往外扳開


很輕鬆的拿下來


只是沒辦法把濾網拆下來洗......，卡准卡住了


前置20cm大風扇!!!


DC 12V 0.4A 藍光LED 須透過前置I/O旋鈕控制轉速:500~1000rpm


前置面板很好拆


跟CM690上蓋板的拆法一樣，往外扳即可


5.25吋檔板也有濾網，這是可以拆下來，扳開即可


上蓋板也拆下來了，還發現到有兩塊檔板，可防止重壓上蓋板時，而造成無法挽回的凹洞


我先把20cm風扇拆下來了


改裝上雙12cm風扇1000rpm!!往內吹，想學FT01那樣的正壓差設計，進風大於出風


好啦先把上蓋板裝回去，!!!對了上蓋板沒有濾網.....所以要另外加


前置面板/上蓋板都拆過了，下置板當然也樣拆掉啦


四腳獸出現了~~~!!!


如果不喜歡的話，可以用內附的橡膠墊替換，不過那是用雙面膠黏的


如果想要把硬碟架拆下來改造一下，這邊有螺絲要先轉開


重點在這~~底部一樣可以安裝一顆14cm風扇，這顆是PC-A17上拆下來的


裝好了~~完後哩


我把上置的20cm拆下來是有原因的

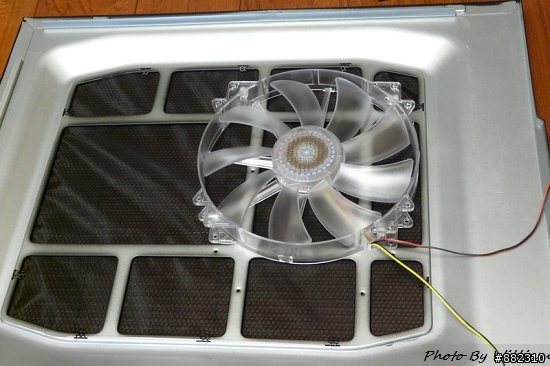

因為我要把它裝在側板上面，注意!!20cm大風扇必須使用最長的螺絲來鎖，中間8顆比較短的是鎖12cm風扇


對好孔位鎖上去吧


還有20cm大風扇的電源是2PIN的喔，必須透過前置I/O的旋鈕才能控制轉速!!!


前置I/O的接頭也是2PIN，總共可控制4組風扇，可惜一般3PIN風扇無法使用


準備上機~


總共可以安裝5顆硬碟，那就一次裝到滿，來試試看前置20cm風扇的散熱設計吧!


首先!!免鎖螺絲設計硬碟架


放上去後~~就OK了


內部空間很寬廣

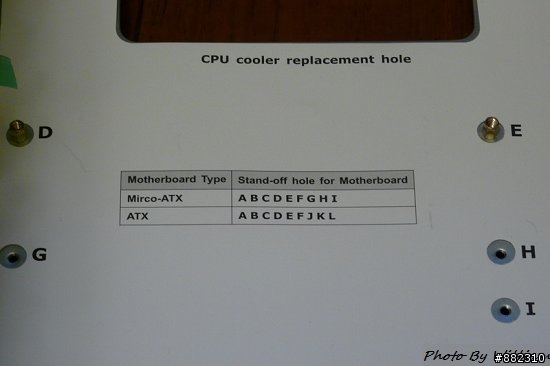

放置主機板的地方還很貼心的告知使用著，ATX哪些地方要放置銅柱


硬碟安裝完成，注意到20cm風扇的大小正好，涵蓋5顆硬碟，散熱絕對沒問題!!!


主機板安裝完成!!9800GX2安裝上去後，還有5cm以上的空間~~在長的顯示卡都沒問題


Ultra-120A與後置12cm風扇的距離也特別~~~~~寬!!!!!!!!!，安裝CPU4/8PIN電源時不會被散熱鰭片割到
因為我有被割過的經驗....所以安裝時感覺很輕鬆^_^


安裝光碟機也相當方便


往內推~~~


一樣是免鎖螺絲設計，壓下去後!!!真的卡住了，不用再鎖其他螺絲


好多電源線>_<


因為20cm風扇，上面的LED需要另外接大4PIN電源線


接線中


SATA線完成


噹噹!!!電源線也完成嚕


電源線/訊號線就盡量塞在後面吧


即使凸出來也沒關西


不用怕直接蓋上去，就是設計給使用著把線都塞在裡面


緊張時刻來臨!!!!側版大風扇會卡塔型散熱器嗎!!!???


卡不到!!!沒錯我從另一邊放大焦距拍下來


很輕鬆的把側板闔上去，不管你是用哪家的塔型散熱器
絕對不會卡到CM SNILPER的側板風扇，即使用20cm大風扇也不會


先接上電視來玩看看吧


運作中~~~我改變了風向，前20cm進風(可控轉)，下14cm900rpm進風，上雙12cm1000rpm進風
後12cm1200rpm出風，側20cm(可控轉)，希望能達成正壓差的設計


如果不喜歡藍光LED只需按一下，前面的I/O大顆按鈕即可關閉


前面看起來不錯~~


上面的設計也很讚


俯瞰


來測試一下5顆硬碟一起運作時的溫度表現，我有把側板蓋起來，風扇轉速為1000rpm


因為其中兩顆是RAID所以沒有顯示溫度，其他三顆有顯示的最高溫不超過34度


心得:
CoolerMaster Storm系列的 SNIPER 機殼讓我驚嘆不已，除了體積龐大外，前置20cm大風扇，提供良好的硬碟散熱效能
硬碟的免鎖螺絲設計，延續了CM690的設計，上置也預留了雙12cm風扇，讓使用者自行設計不一樣的散熱方式
下置也有14cm風扇孔~~如安裝風扇後，可提供顯示卡涼風~~側板可安裝雙12cm風扇OR20cm風扇，可依照顯示卡的散熱方向
自行設計吸風/出風，因為9800GX2出風口正好在側邊，所以我把20cm風扇往外吹，把熱風通通帶走
讓我驚訝的是!!!側板安裝大風扇，完全不會卡到Ultra-120A塔型散熱器喔!!!其他小點的機殼如有大風扇
要裝高塔散熱器時一定會卡，遇到這情形只能把側板大風扇拆掉~~相當可惜，SNIPER機殼可安心使用^_^
電源線整理部分，也相當輕鬆~~利用側板向外凸起的設計，可以把線材都往側板的凹洞塞!
只是20cm大風扇的LED，電源採用大4PIN接頭，所以看起來有點亂>_<
還有比較可惜的是...前置I/O有個控制風扇的旋鈕，他的接頭是小2PIN的..只能給酷媽的20cm風扇使用

優點:
1.採用20cm藍光LED風扇
2.透過前置I/O旋鈕可控制大風扇轉速(500~1000rpm)
3. 5.25吋/硬碟架皆採用免鎖螺絲設計
4.側板可安裝20cm風扇&雙12cm風扇
5.側板安裝風扇也不會卡到高塔散熱器
6. 側板的凸起設計，讓電源線整理更輕鬆

缺點:
1.前置濾網要清理時，須整個拆卸下來清理
2.因SNIPER體積龐大，需注意是否放得下
