怎麼決定輪圈鋼絲的數量?


f2344773 wrote:
問之前,爬爬goog...(恕刪)


太可惡了,原來這裡有PDF檔

我兩年多前還去亞馬遜買一本.....好貴.......
毛毛的爹 wrote:
這是我一直好奇的問題...(恕刪)

主要由輕量化與否來決定
也就是為了偷輕得要減少幅條數量
但這樣一來就少了總合張力
若不想損失張力
就變得必須做出更強的花鼓以及更強的框,來應付更高張力的拉法
導出的結果,就會成為你舉例的
20根的鋼絲 拉到100kg
16根的鋼絲 拉到125kg
明明張力相同,卻有不同拉法的現象

次要的理由是設計感、外觀等等

這連結不只兩年...

不會用Google 而多花錢,怪我囉~

jlhwu wrote:
太可惡了,原來這裡有...(恕刪)
歡迎來Aq's Bike http://aqbike.blogspot.com/

怨念聚合體 wrote:
主要由輕量化與否來決定
也就是為了偷輕得要減少幅條數量
但這樣一來就少了總合張力
若不想損失張力
就變得必須做出更強的花鼓以及更強的框,來應付更高張力的拉法...(恕刪)



我不能同意更多了

雖然公版的花鼓跟框 是可以選擇孔數來自行搭配
可是不同鋼絲數與張力 有什麼影響?

這問題 我困擾了我很久
下午已經搬出 ansys 在建模了
等我整理完數據後
再來分享一下

其實要分析這種問題,我想材料應該是一個需要慎重考量的因素
試想,一個前輪只有四根輻條,這樣不是最輕嗎?風阻不是最小嗎?
但,花鼓、輻條、輪框撐得住嗎?
另,越多條越容易設計,材料也不用太講究,可以吃低價市場,但會提高重量
總之,這是一個很複雜的問題,我還是騎騎車就好,畢竟我腦袋不好。

一開始 我想的太單純了 總力合一樣就解決了
沒想到 框不是絕對剛體 所以 他們的結構行為也不一樣


參考一下吧

---------------------------------------------
這個模型只是方便比較而已
我用5公分的框 簡單的形狀來方便分析
材料ansys內建的鋁合金
2.0鋼絲 材料 ansys 內建的結構剛
花鼓直接 fix support


20根鋼絲 拉力 1000N
---------------------------

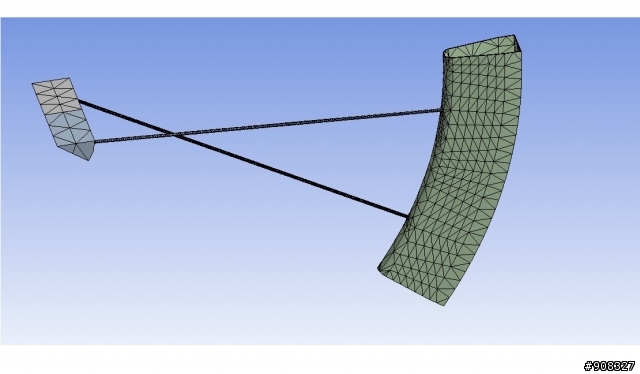

mesh


鋼絲張力 1000N


應力分布


型變



16根鋼絲 拉力 1250N
---------------------------

mesh


鋼絲張力 1250N


應力分布


型變




毛毛的爹 wrote:
一開始 我想的太單純...(恕刪)


喔!好厲害~!也教我畫~!(崇拜
把人當成機器的話,也許是考慮數據就好了。


但偏偏人就不是機器。

把這些數據都調整到在"效能"上是滿分,但丟給不同的人騎,就會得到"好騎"或"難騎"的評價。

搭配不同的車架跟地形,也會有"此人適用與不適用"的問題。

再加上競賽的各種條件、戰術考慮,就會需要很多輪子供選擇(像是球棒,也是有很多選擇)。


即便在單一目的與用途上,輪組的選擇也因人而異。

如果用數據可以搞定,書名就會叫做 The science of wheelbuilding, 而不會叫做 Art or wheelbuilding 了。

因為藝術無法用數據分析,人也一樣。

相同的材料,對我來說24/28,根本是太過於堅固沒有意義,但就有人 20/24 踩不到一個月就連斷兩根幅條...
www.cycliving.com
的確,最後的判斷還是感覺,
我只是很著迷於輪子裡面作用力到關係
模型的分係太裡想化了,例如材料不會是均質(碳纖更嚴重),鑽孔不會是完美,鋼絲鋁頭與框也存在著折角的問題,所以接觸不可能是perfect bonding,
柄除掉不可控制的因素外,我深信是有science在裡面的,只是我找不到相關的資料

其實作天晚上,還分希了不只這些,例如側向鋼型,鋼絲張力變化
這好像太走火入魔了,比較適合研究生當專題去寫,
的確,最後的判斷還是感覺,
我只是很著迷於輪子裡面作用力到關係
模型的分係太裡想化了,例如材料不會是均質(碳纖更嚴重),鑽孔不會是完美,鋼絲鋁頭與框也存在著折角的問題,所以接觸不可能是perfect bonding,
柄除掉不可控制的因素外,我深信是有science在裡面的,只是我找不到相關的資料

其實作天晚上,還分希了不只這些,例如側向鋼型,鋼絲張力變化
這好像太走火入魔了,比較適合研究生當專題去寫,
