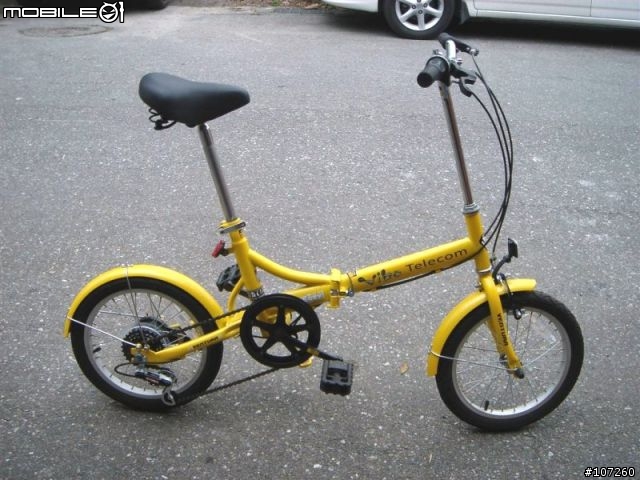

被Jimmy 放毒後........也搞了一台 便宜小折來玩玩!
=======================================================
這台普通到不行~~~ 辦隻3G手機就有了!
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-76ff53ebf2c111e62bbdc007ff80f81e.jpg)

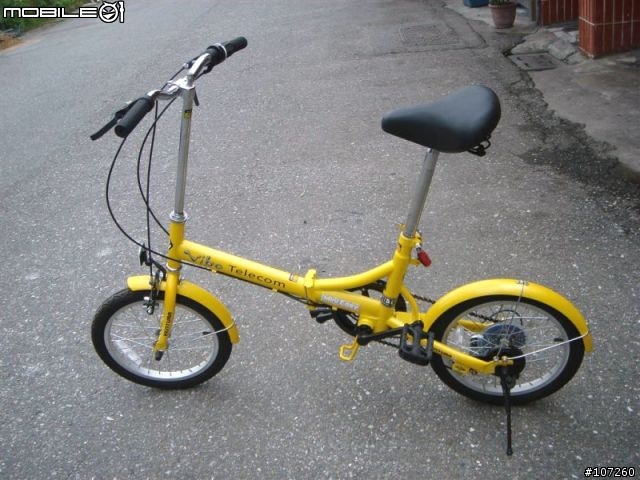

不過.....其實算是賣場車............
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-297fdf948a9e560fad3f0081f7dfdf91.jpg)
車車沒騎200M
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-ac0c9e3d96d312de2156e664edc8598d.jpg)
0+0 同學就對這 煞車 很有意見~~ 於是...........
問Jimmy有什改善的方法~~

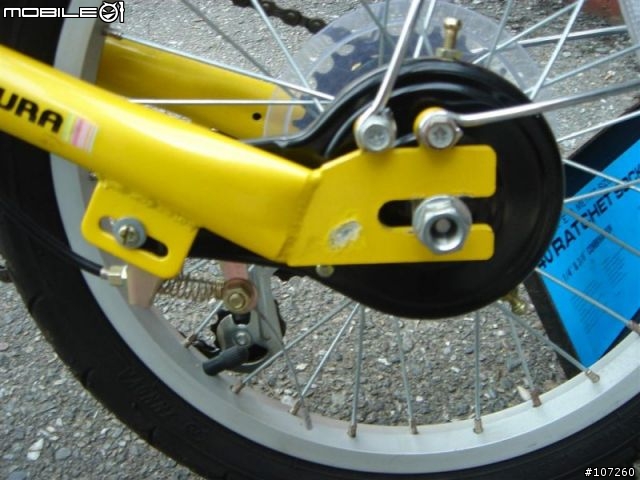

嗯嗯看了一下 1.原廠鼓煞 2.沒V煞鎖點 3.無C夾鎖點固定位置
基本上 想的到的 只有用"藍白拖腳煞"輔助煞車吧 ~~
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-fd71ec161f47c5cbaee64f519614e7a9.jpg)
0+0 看到Jimmy的小白煞車好像很特別 呵呵!!!!

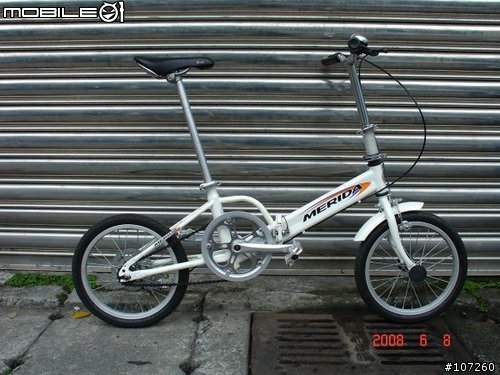

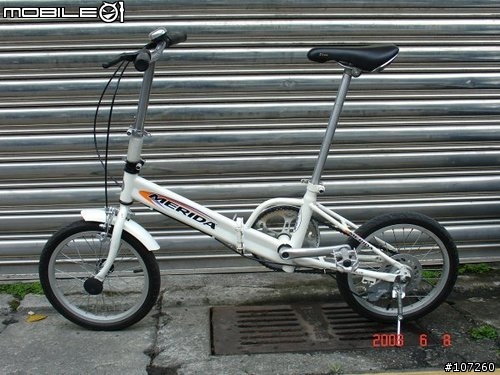

請參考 Jimmy 現在的通勤車~ 小白
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-3c8b4bb4fd4bd4972ad6e45c3f087b8d.jpg)
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-ad2fb7873bd1a560288f960463be7caa.jpg)
這車上最屌的就屬後煞車了~~~
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-eb1db6619ef1cec408062518b820440a.jpg)
那個大大的盤子不是碟煞 只是散熱盤啦! 這號稱是火車式的煞車原理~ 沒有來令片 所以沒有石綿的問題 (日本等國家已禁止煞車來令片含有石綿成分) 這個煞車跟Shimano 的蘿拉煞車很類似 (Roller)
這家工廠據說現在被併購了~~ 以後打Dia-Compe的Mark
為了裝在16"小輪上~~ 喬了很久 可以看到有做過一些修改~~~ 唉! 自己愛胡搞
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
於是............ 挖勒! 五車份 省運費?
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-9f6dd6615fdd4079184a2847b8098e3d.jpg)

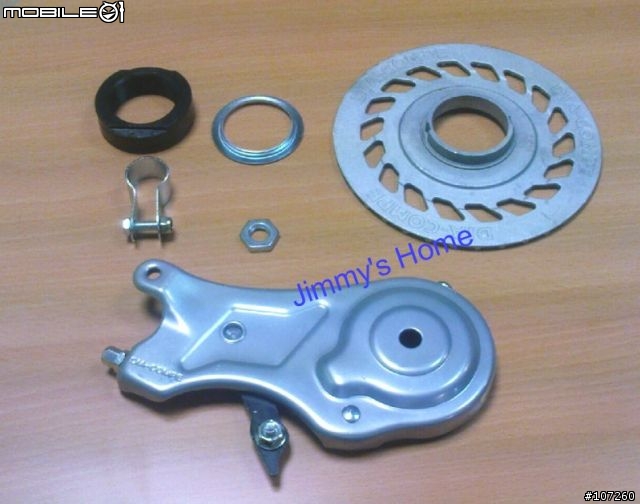

整組一車份的 Dia-Compe 火車式煞車套件
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-7740e1f0d545356315a2e4297adcc4d2.jpg)

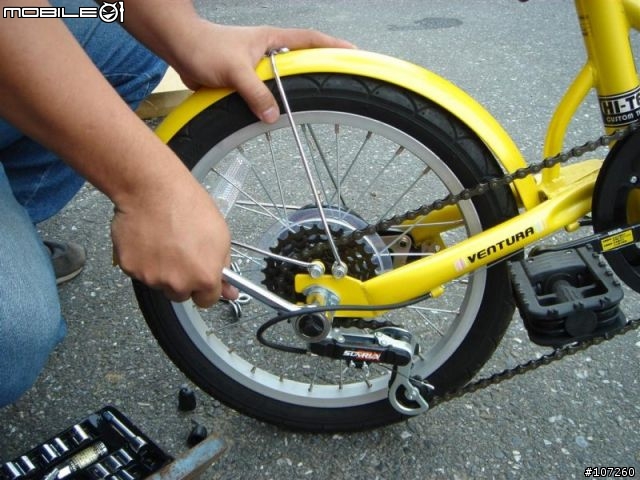

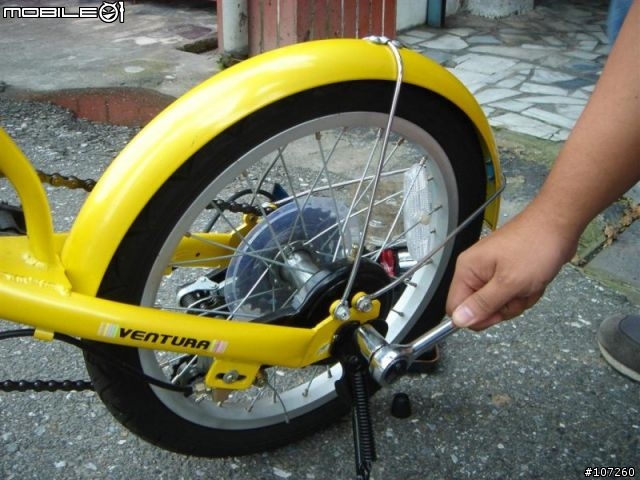

拆~拆~拆~~~~~~~~~~~~~
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-a568bd7ff687945ee1cedb98497a4a9e.jpg)
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-d1d289c5724c62b62f826211135d39a7.jpg)

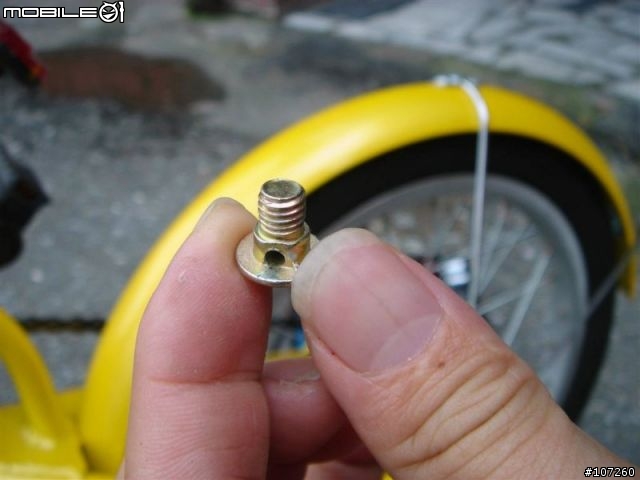

拆鼓煞時請務必注意
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-3e6e84d9cc960594a4eceab662d125a5.jpg)
這顆 "螺絲" !
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-cb4f9f91f7b64edb95f37055b9ce4ebc.jpg)
拆完後輪~~ 老鳥: 菜鳥 先給我到旁邊 "撐著"
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-fc6a96b549089a1657781a569bf24926.jpg)

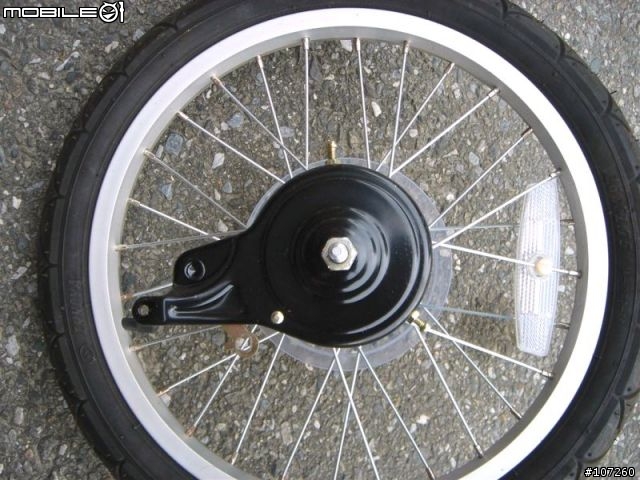

拆下來的樣子~~~
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-66e6c20c72a06f68b904c2336a54524e.jpg)
黑色外殼上的這顆六角螺絲拆掉,就拿下來了~~~
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-7bcf8d9b7a1e9f0272e5f13bb84019b3.jpg)

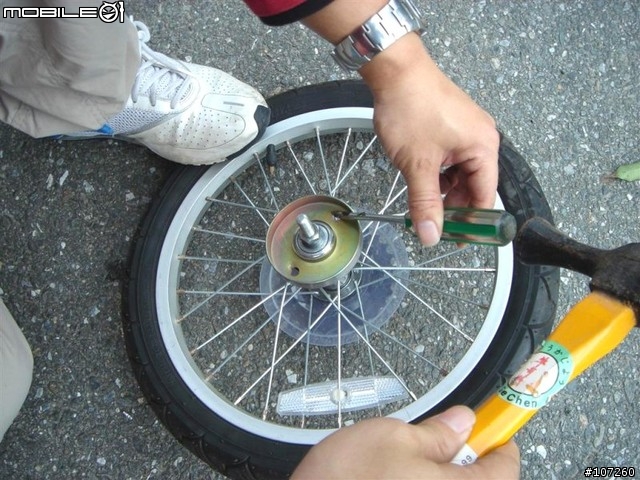

這個煞車盤的拆法~~~ 不是很......
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-401a930c2de12942fa00444dbd914993.jpg)
這方向 "喀落去" 就對了~~
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-cbb8a93fb0faaebc43bdb6a939494f1a.jpg)

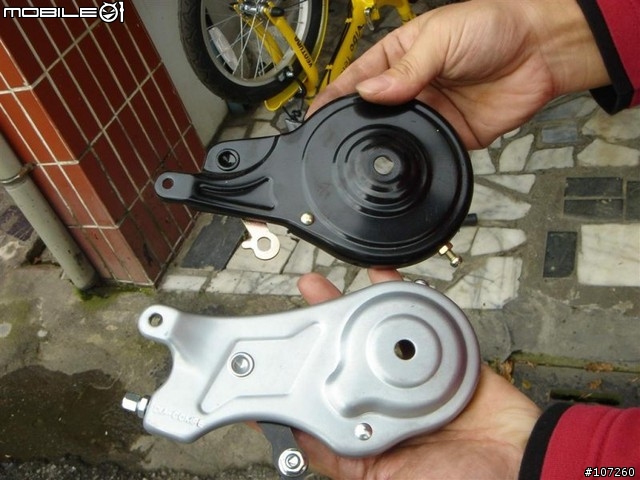

比較一下~~~ 是不是帥氣多了?
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-6215b28d3353d9afa2e73228bfc14ca2.jpg)
這鼓式煞車 基本上只能算是"裝飾品 "
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-281315fd168afb11ae79964b622157b0.jpg)

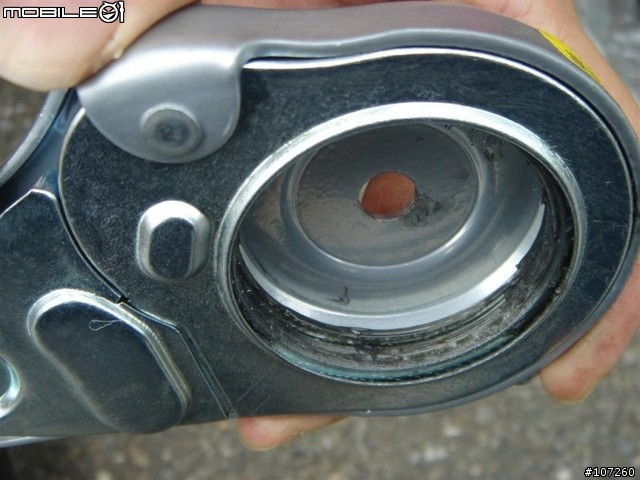

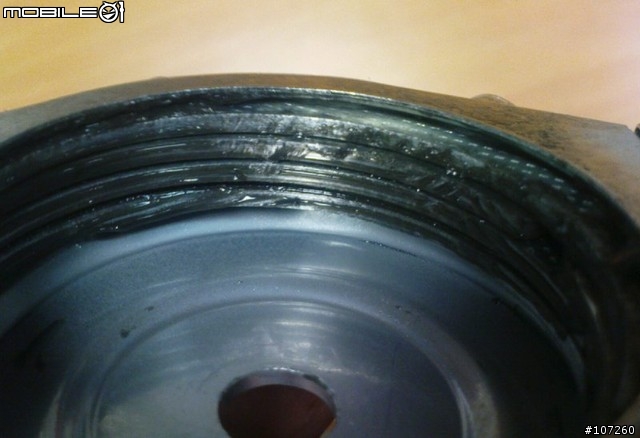

煞車動作時 這裡有四條鐵環 會用非常強大的力量 "拑住" 那個 黑色的煞車鐵環
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-266e379f3a4e3054c21afbdda282d34e.jpg)
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-98da072f9a43bca527744c7afb58f032.jpg)
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-850e7d7d2abe658f49f36d82987e81dc.jpg)
(可以參考一下台鐵各級列車的煞車機構)
煞車之後 絕不要用手去測試散熱片的溫度@@
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-091820124e715cad5716d8d7377f462c.jpg)

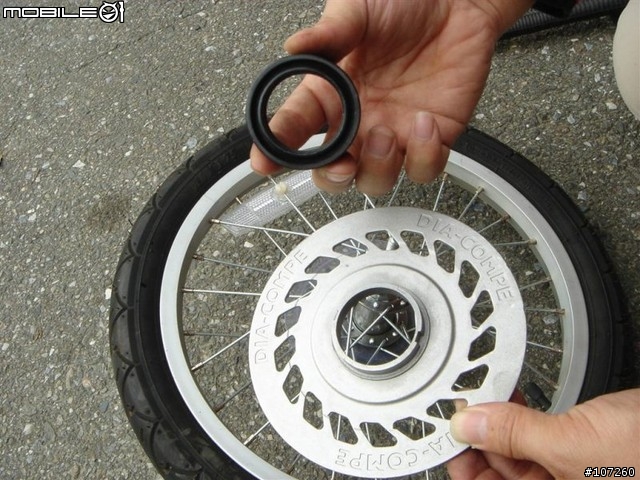

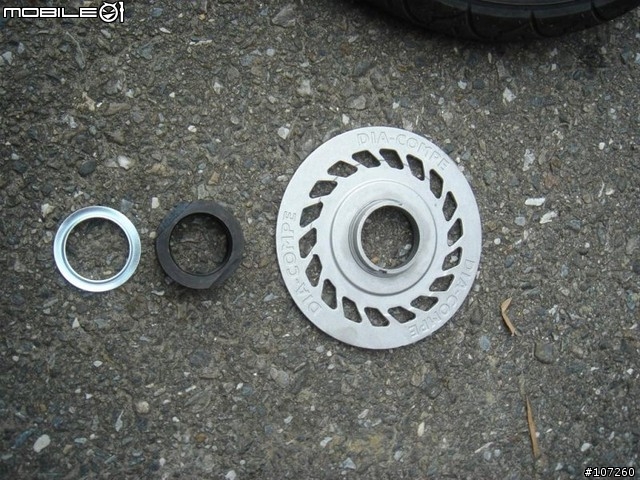

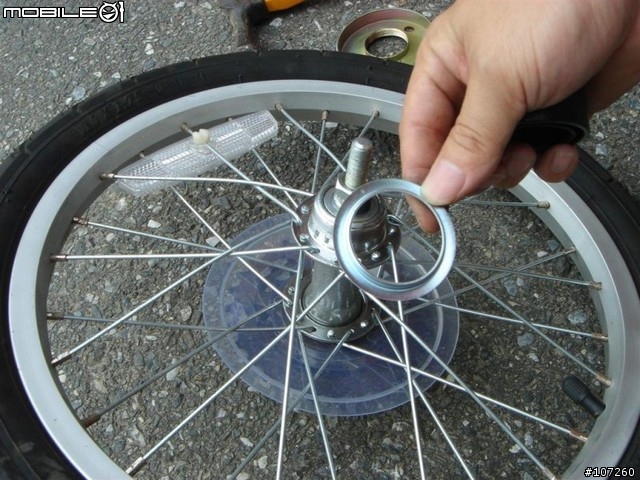

這個環只是墊片~~ 預防有的車車軸心較小 散熱片會晃動~~
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-a569cca9f24c802e7ad31caaee729a5d.jpg)
所以散熱片裝上若不會晃動就不用裝這個墊片了!
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-96ae6b257a23663a94d9dc99fe880465.jpg)
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-3b850a3bf6888ae3a6f6071ec857add1.jpg)
套上散熱片後 黑色煞車鐵環再稍微 轉緊螺紋即可~~ 隨著煞車會越煞越緊的喔!
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-470a004a75b030752246a6f659ba1853.jpg)

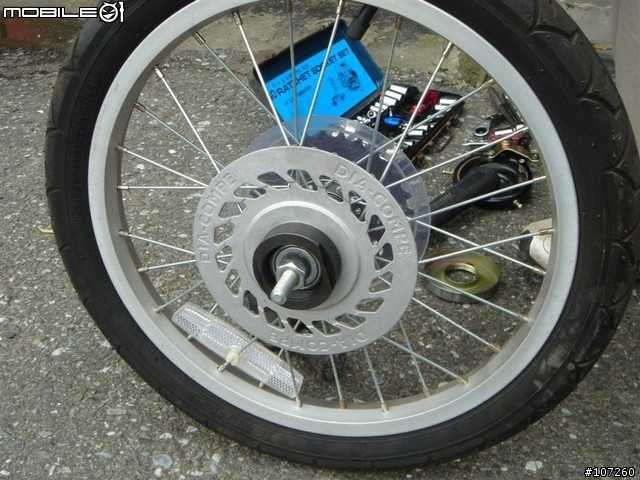

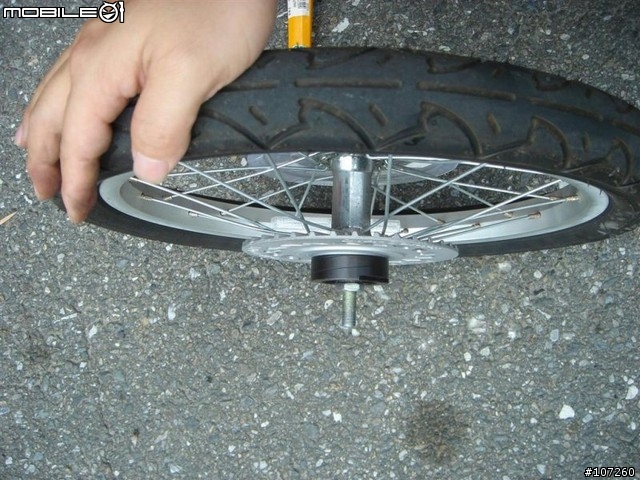

這個黑色煞車鐵環 裝上後 若需拆下 需要用到32mm的活動扳手或是桌上的虎頭鉗
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-3c6188053152824bbcca2d47693bec04.jpg)

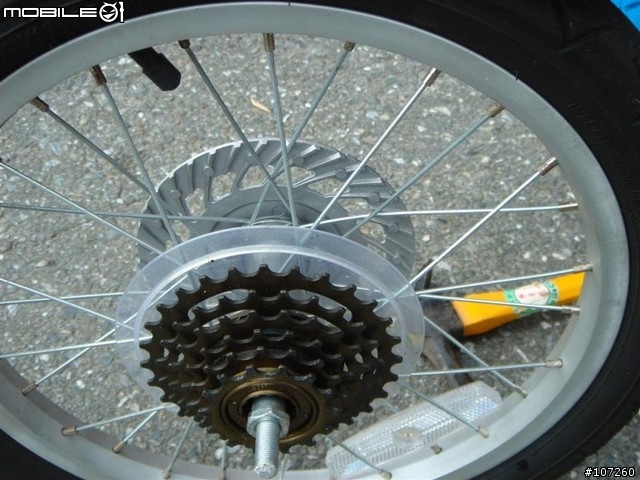

這散熱片可裝可不裝~~
不過裝上後感覺 帥氣不少!! 曾有人以為Jimmy的小白改裝碟煞呢 ~ccc
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-249656e5e38b46df9cc16a4891171ff2.jpg)

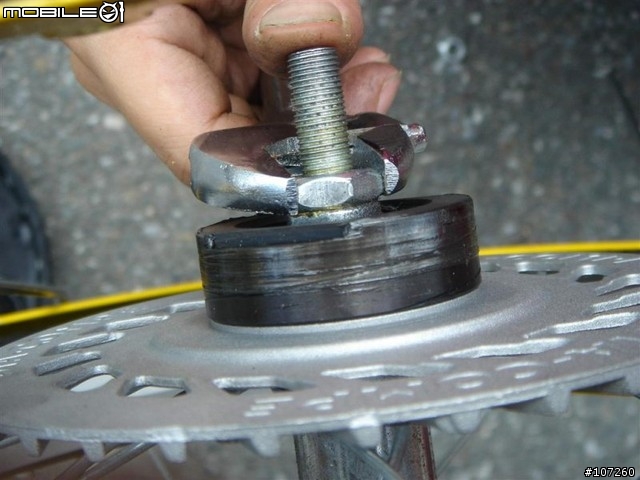

因為鼓煞與火車式煞車結構不太一樣~~ 原車上的這個花鼓螺絲, "可能"要換上配件包裡 較薄的螺絲喔!
(拆換可能會需要花鼓專用板手#14 #15)
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-aa220041d409df9ffc383bf81d9046af.jpg)
後輪大致完成
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-4b73e0bca948d9e9531197549c6a0af3.jpg)
再看一次 原來的黑色鼓煞~~
又大 又醜 煞車效果 = 藍白拖 腳煞
裝上後~~ 應該像這個樣子~~~ 只露出一點點 黑色的部份!
若露出太多 就是上一步驟 要換配件包裡 較薄的螺絲喔!
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-908f11ad46b2652a13f301ee7664de70.jpg)

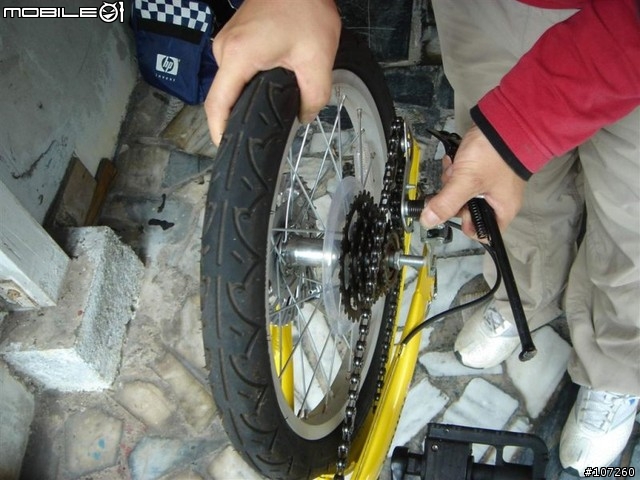

安裝~~
怎拆 就怎裝回去!
不過這種沒快拆的輪子! 安裝上其實反而有較高的困難度!

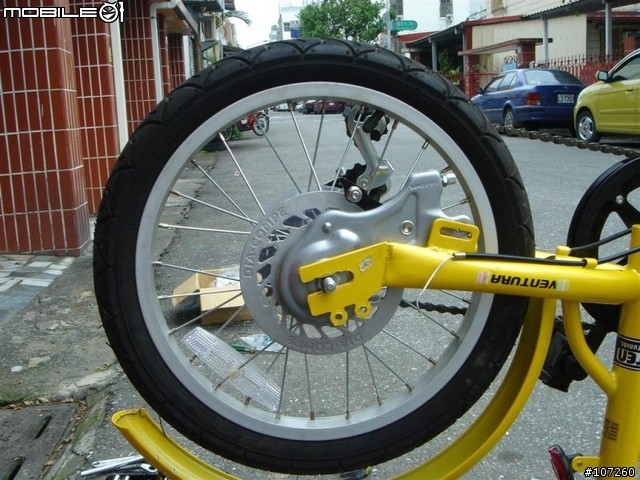

![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-ea3d32ae777f92e34594543e6b6117e6.jpg)
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-6cf9ade0921eac786643d01062201bbb.jpg)
這顆螺絲 先稍微鎖上即可!! 切記的這顆螺絲 鎖太緊 也會影響後輪 & 煞車的相對位置喔!
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-40865a7b55e55e5d057e32ee95bc992a.jpg)
反正輪子鎖緊後 要對正中心線~~ 若鎖單邊時 太急躁 ,一下鎖太緊輪子會馬上偏一邊~~
(記的"腳賭"要裝上再鎖螺絲)
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-3244915b0c306b0fab8cae53ebe1afa2.jpg)

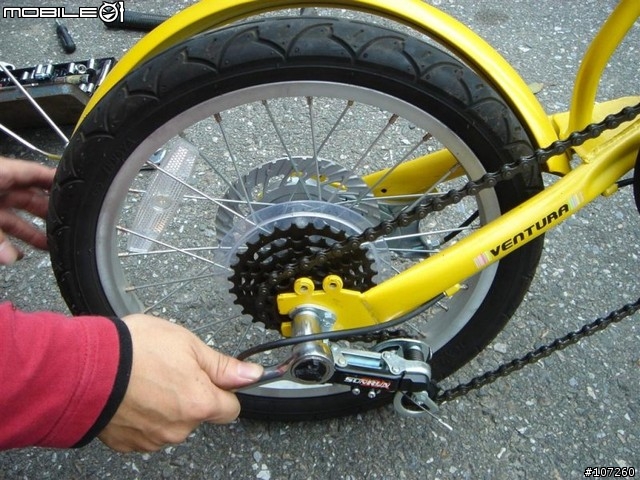

最好是兩邊循序漸進的鎖緊~~ 比較不會鎖緊後偏掉 @@
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-6c7a26337058ea9cc34c4d1668d338d1.jpg)

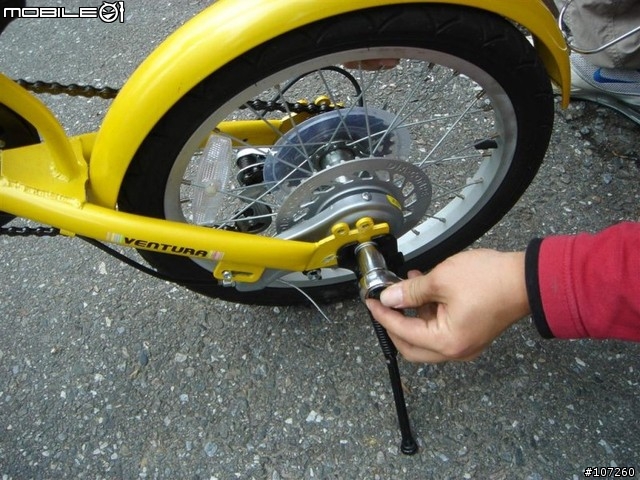

再鎖一下....
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-6ca96666749ceff041a750789da75e89.jpg)

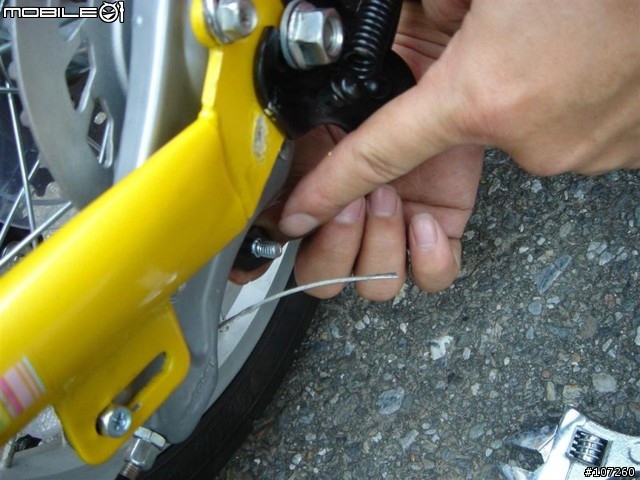

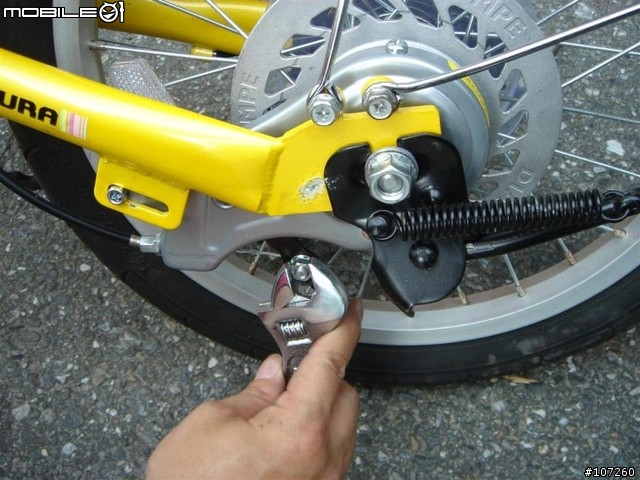

剛提到要特別注意的 這顆螺絲.......
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-89347b5400b5576d265c31cc9bfd2ef1.jpg)
Jimmy第一次 改小白時,就栽在這顆螺絲上 @@
鎖到煞車線都快掛掉了~~ 還是一煞車 線就鬆脫 ~~~~ @#$%&........
後來當然是又跑去找車店好朋友啦!

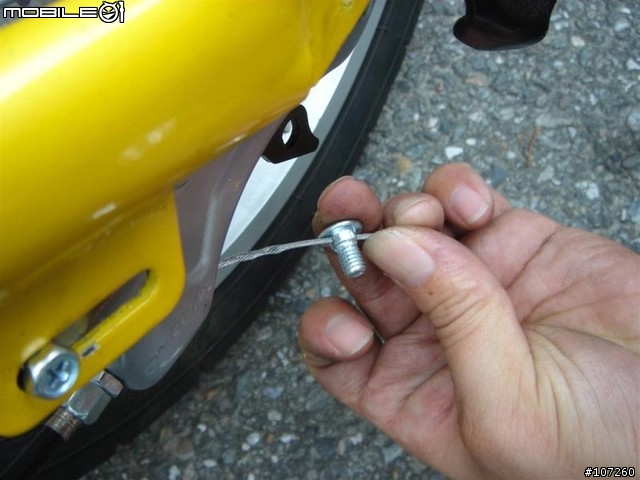

好朋友說: 這東西年輕人都不會修了啦~~~ 因為這顆螺絲有方向性 你裝反了啦 @@
硍~~~ 煞車線穿過的孔一邊大一邊小 真是"芭樂"
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-fa523857c09593a54af904d282c8e183.jpg)
方向若是對了~~ 安裝上沒什困難啦!
萬一像Jimmy拆下來時沒注意,裝回去時 , 你有一半的機會 裝反......
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-68ab52daa9c10ac54bab0dea5b323070.jpg)

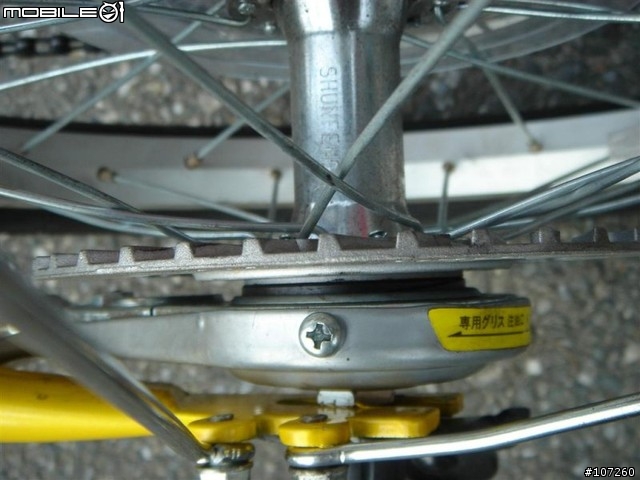

另外建議每1~3個月, 要把上方這個螺絲孔打開, 擠一點黃油進去~~
(對! 你沒看錯 這種煞車要補黃油 ,才會煞的順暢喔! 火車式煞車拑緊時的力量大的嚇人@@)
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-f5efdd00a1f445b7a25c77ddcbf557c3.jpg)

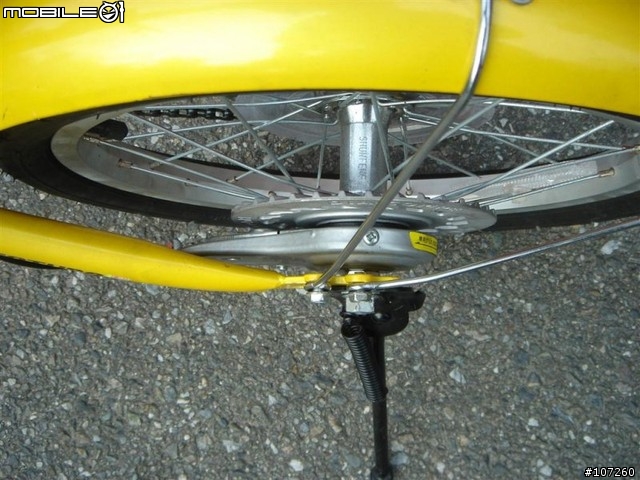

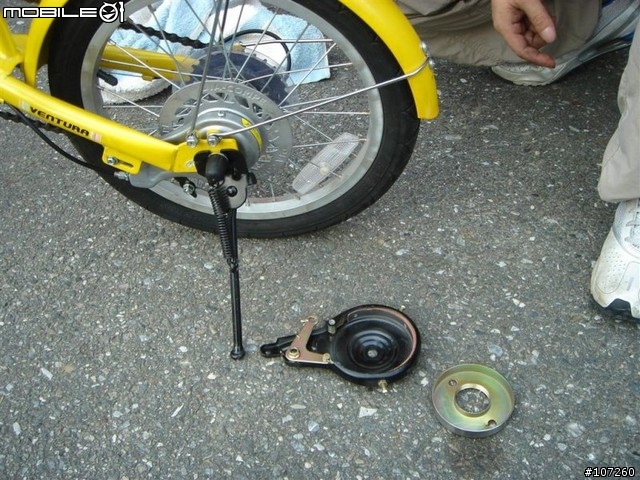

跟原來的鼓煞說 Bye~
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-2862d7b5847d0ca56ae317249e15b336.jpg)

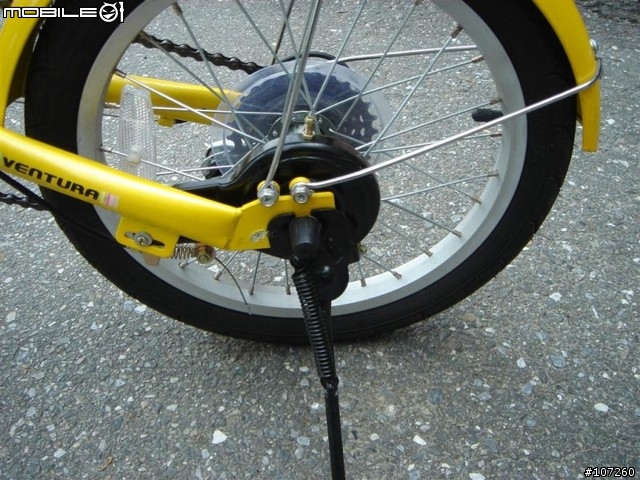

再看一次 原來的黑色鼓煞~~
又大 又醜 煞車效果 = 藍白拖 腳煞
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-7d43387d551f515daee4523573996388.jpg)

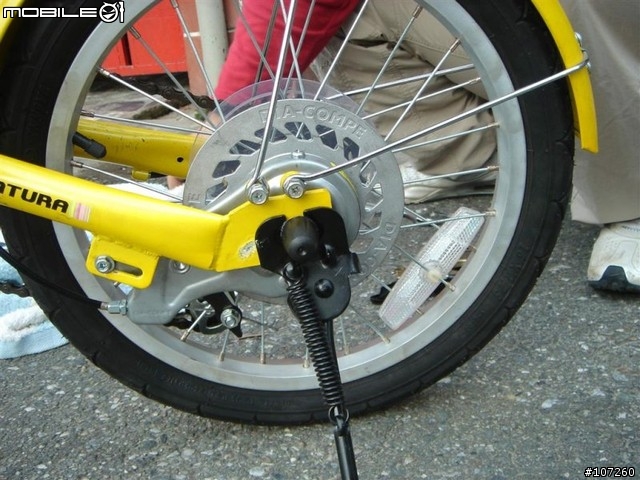

新的有沒有比較帥氣?
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-6b10dc0bfee21aa35b4ea9c8dbfdcce4.jpg)

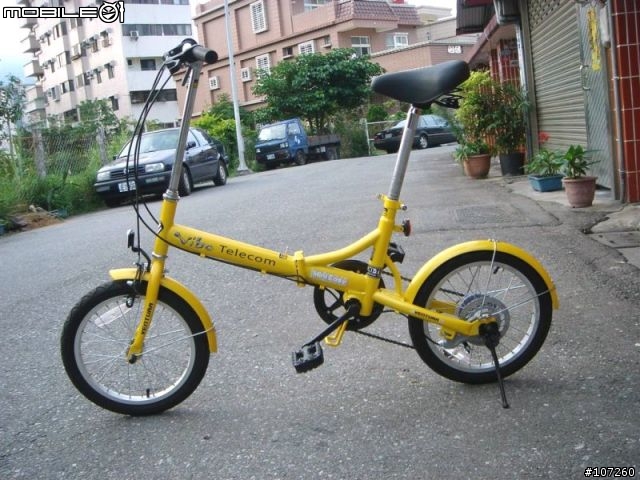

呵呵~~~ 完工!
![[分享] 威寶小折 -鼓式煞車性能提升計畫! (Dia-Compe火車式煞車)](http://attach.mobile01.com/attach/200904/mobile01-3afcff6e589fb5be4f04c725c2d0702f.jpg)
試車結果 呵呵~~ 跟V煞的力道差不多! 隨便都能煞死甩尾~
操作時手感比V煞多了一點精緻度, 且近似油壓碟的細膩手感
======================================================
P.S 改裝 鼓式煞車->火車式煞車
建議 稍有經驗的車友來玩!
對不常胡搞瞎搞 D.I.Y 的車友來說,難度可能稍微高了點!
若覺得對您有幫助~~ 煩請給我點回應!
我會更努力Post文的 謝謝!
原文Post 於 Jimmy's Home Blog
