堪稱火箭砲級的暴力美學~DIY暴力車燈

我要非常感謝某天夜騎的男子，因為他的一句話，激發了我的無限潛力，那就是，這句話"請戴墨鏡"
另外，在看了許多車友的DIY車燈的我，讓我覺得我的車燈實在有夠暗的，所以我決定靠著我的專業以及我的所學，開發出新的暴力美學車燈，歷經了2各月的買料改進買料又改進，終於第20代暴力車燈誕生了，話不多說請看下面介紹。

先看看車燈外觀以及整體造型

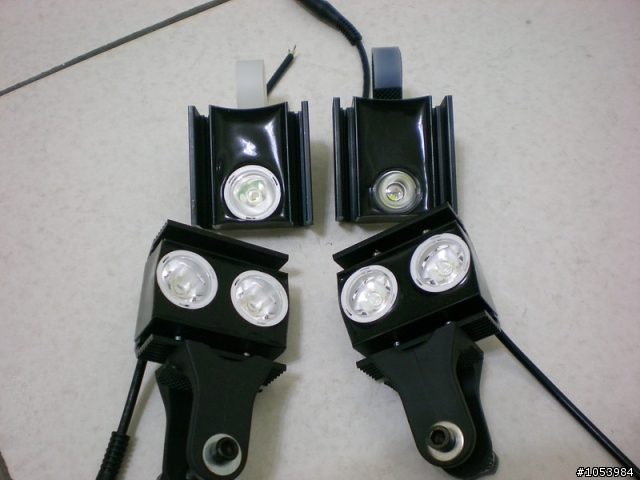

單燈及雙燈樣式

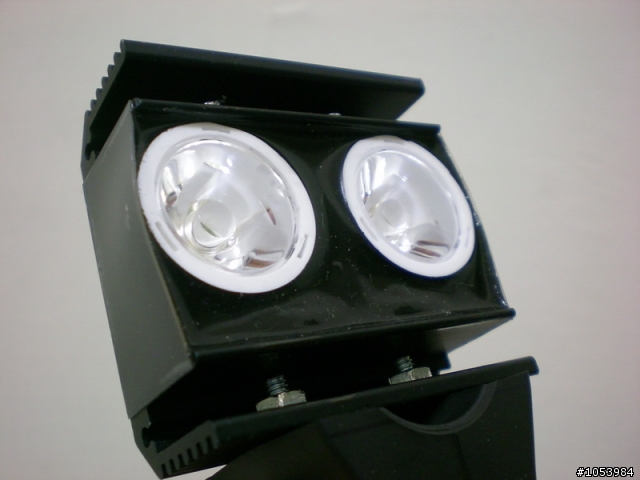

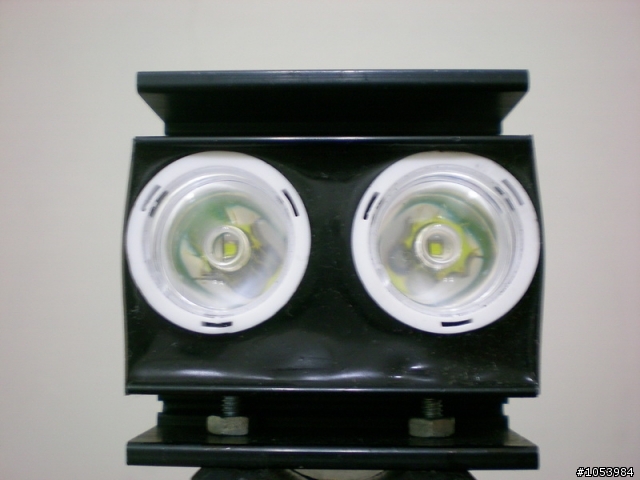

雙燈正面

雙燈背面

雙燈正面仰照

單燈-燈杯30度正面照

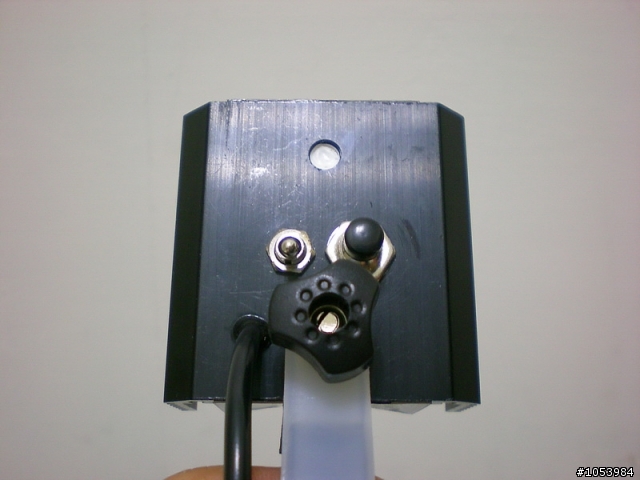

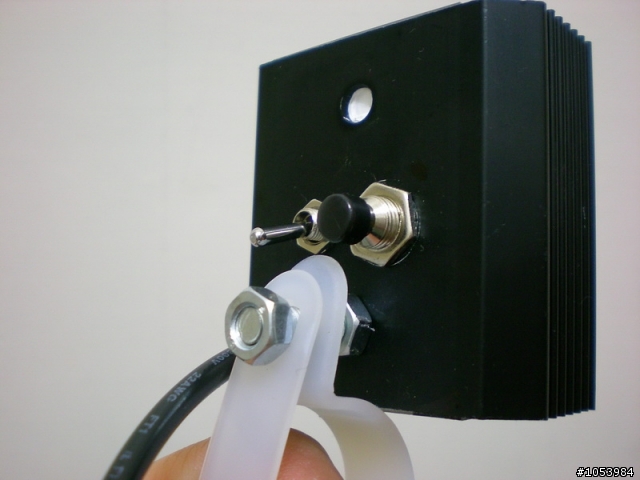

單燈背面照

單燈6度正面照

單燈側面照

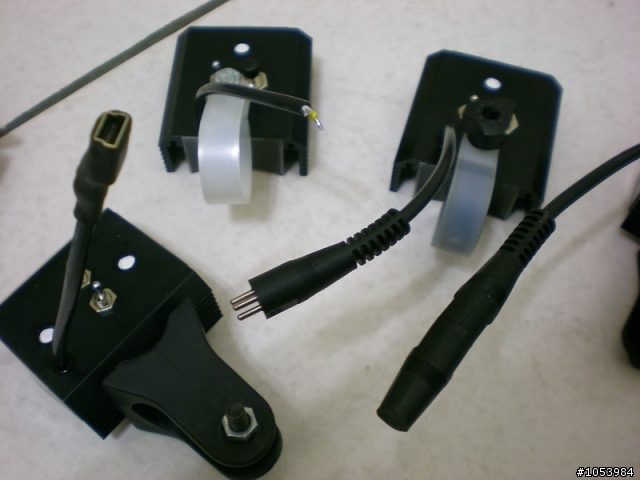

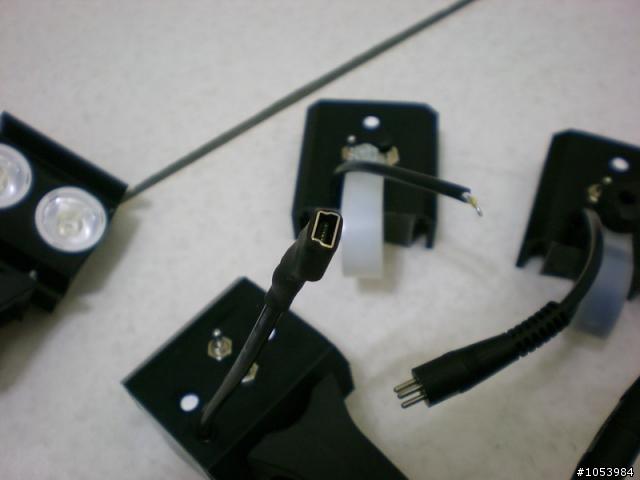

看看燈的連接座

自製的MINI USB接頭

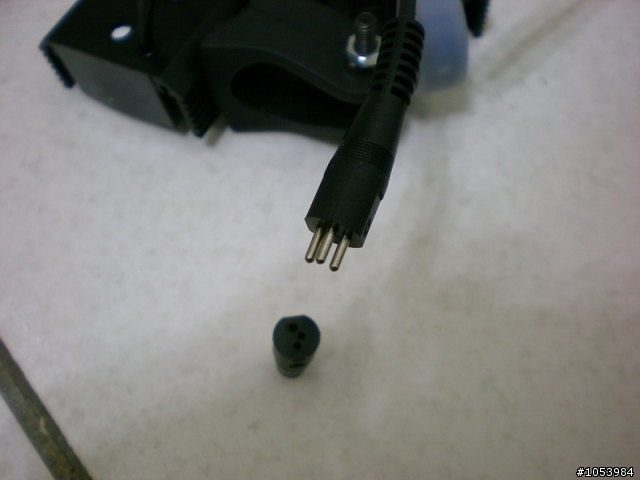

特殊接頭，也可依個人喜好設定

在來看看電池組

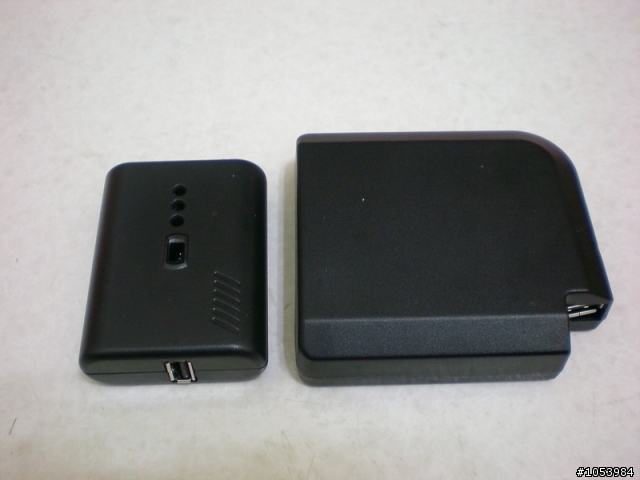

鋰電池5200mAh&10400mAh電池包(內附短路保護、過充、過放電路 讚啦)

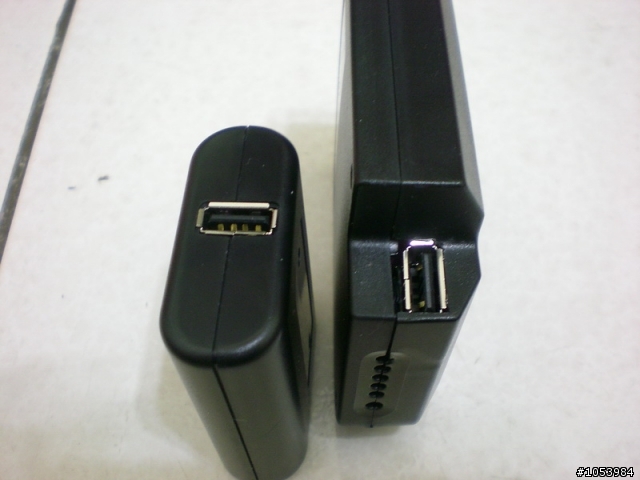

輸出及充電介面 USB 人性的設計

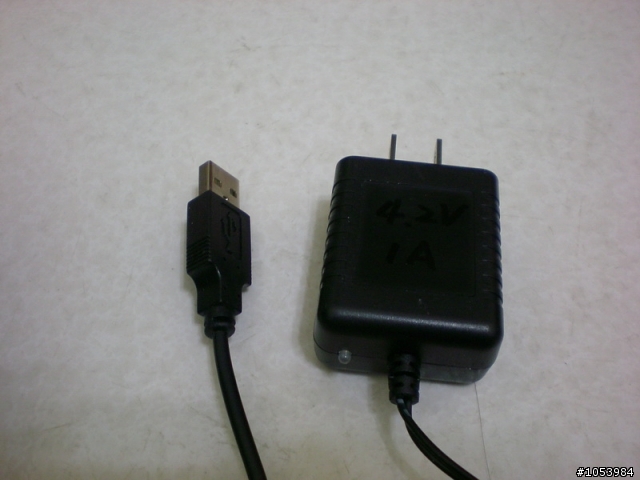

重點出現了 4.2V / 1A 鋰電池專用充電器 (自己DIY改的 有過充、短路及反相保護，飽電自動停止)，還有LED顯示 嘿嘿不賴吧

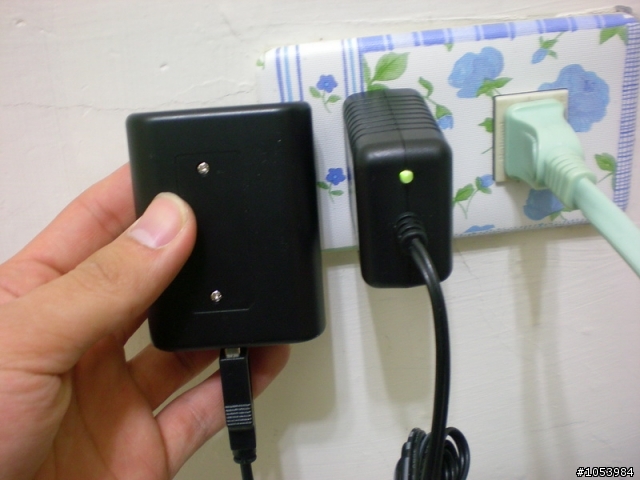

連接電池沖飽電出現綠燈

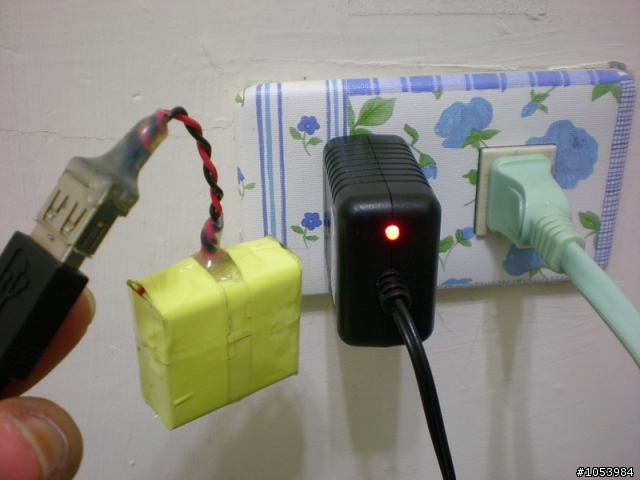

充電中紅燈

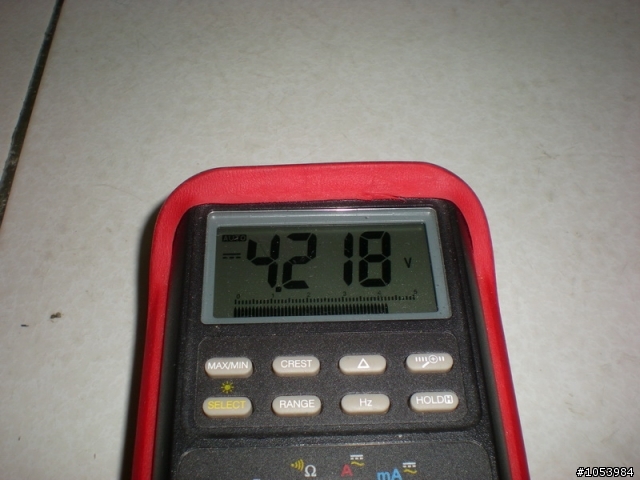

飽電的鋰電池4.218V 夠穩定也夠飽，不怕過充或是充不飽

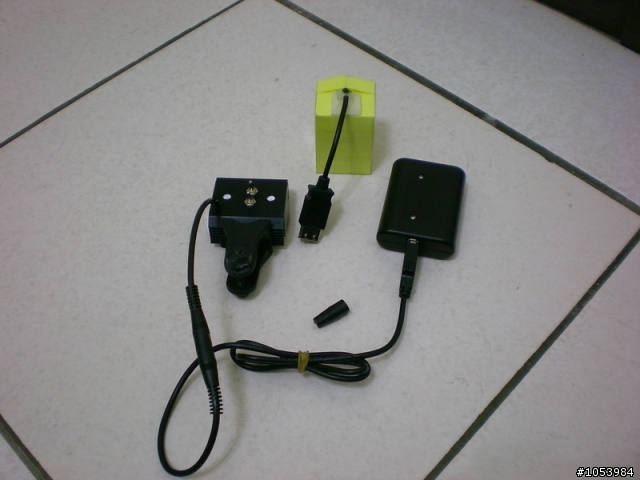

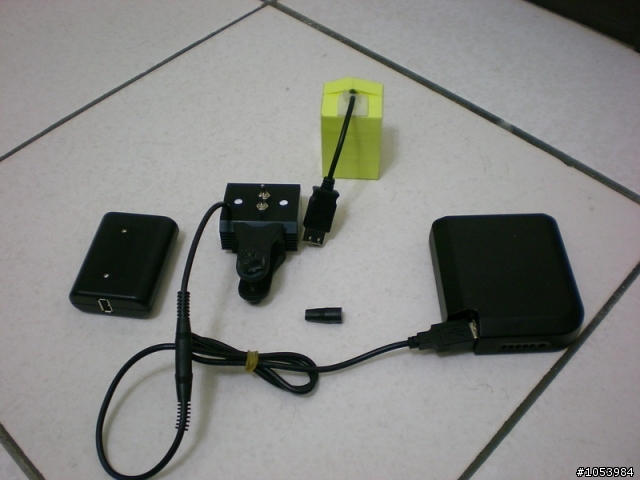

接下來看看組合圖

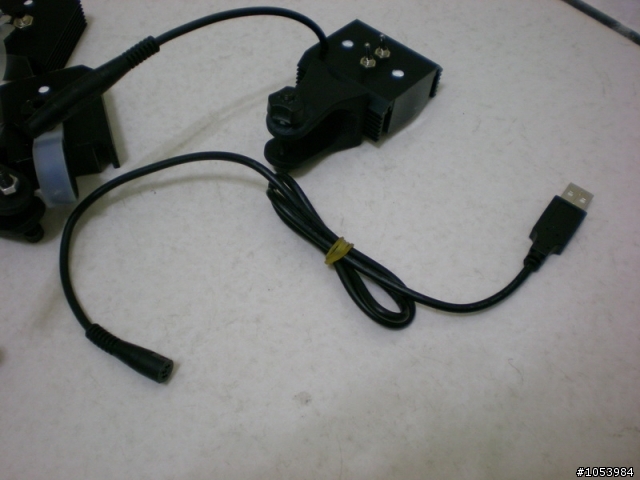

連接線 USB 到處都買的到 棒呆了

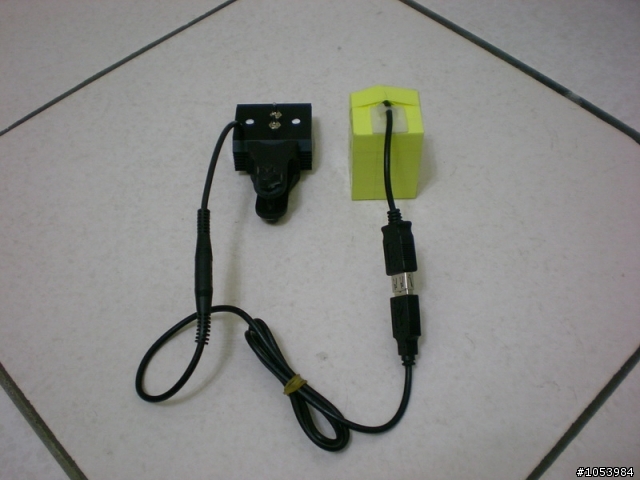

連接5200mAh電池，有注意到黃色那顆嗎?

連接10400mAh電池，另外有注意到黃色那顆嗎?

哈哈就是他特製暴力電池約15000mAh

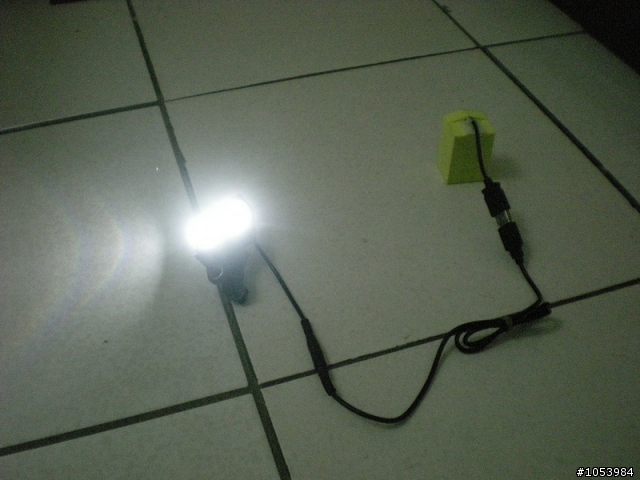

連接圖來張特寫

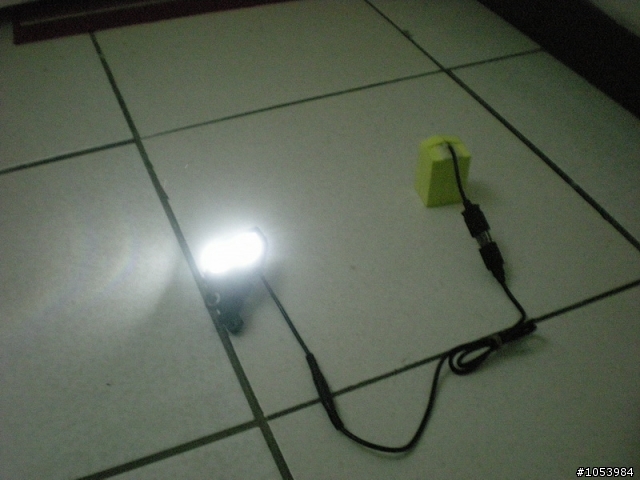

測試開始

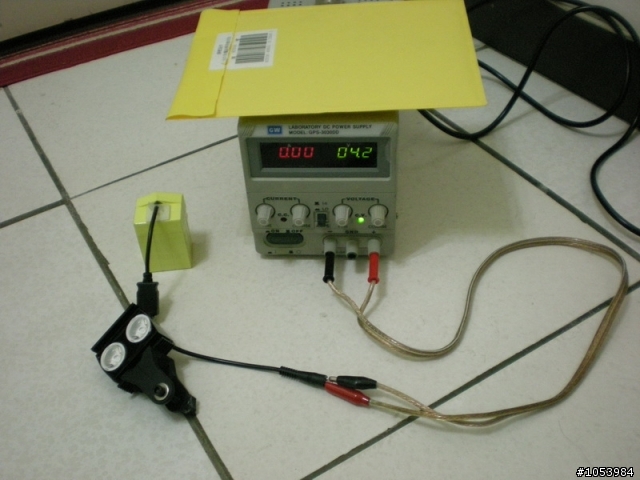

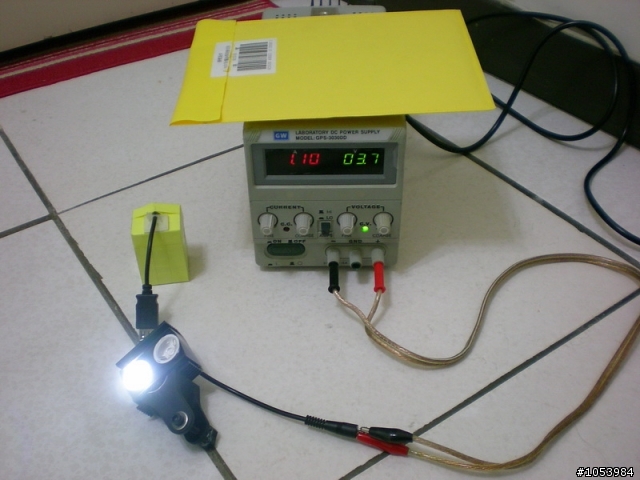

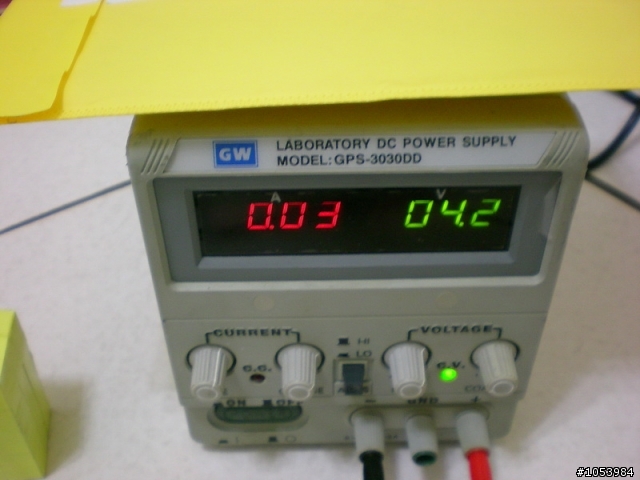

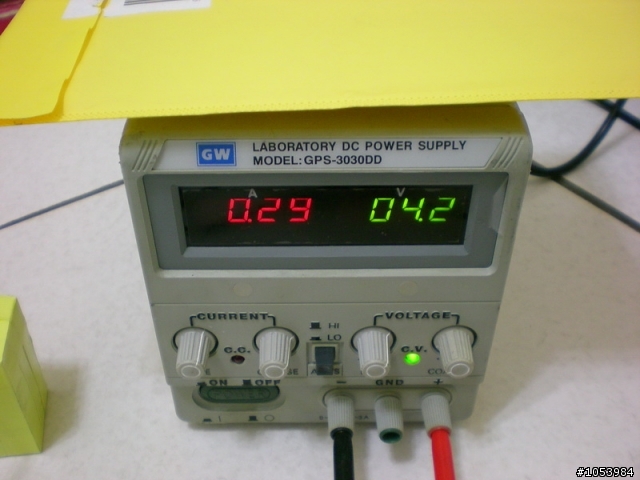

接上4.2V電源 電流3A

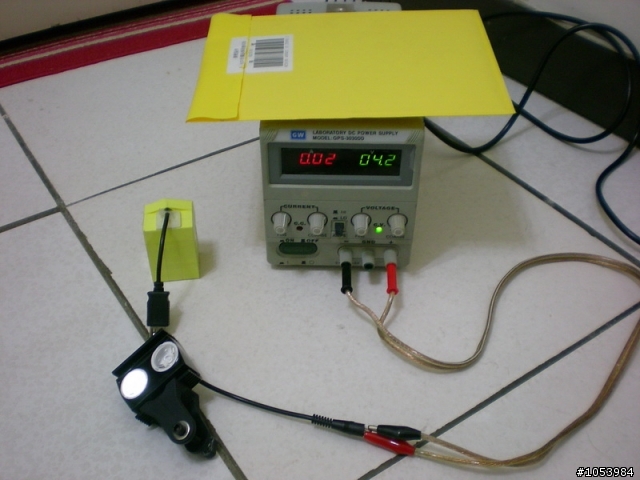

第一段顯示5% 吃電流約20mA~60mA

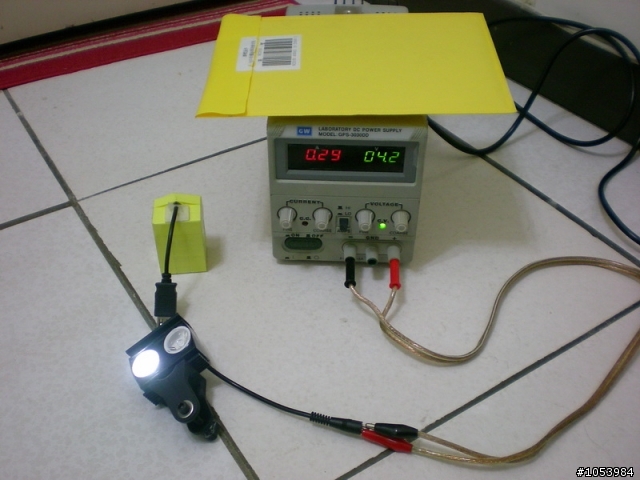

第二段顯示30% 吃電流約300mA~350mA

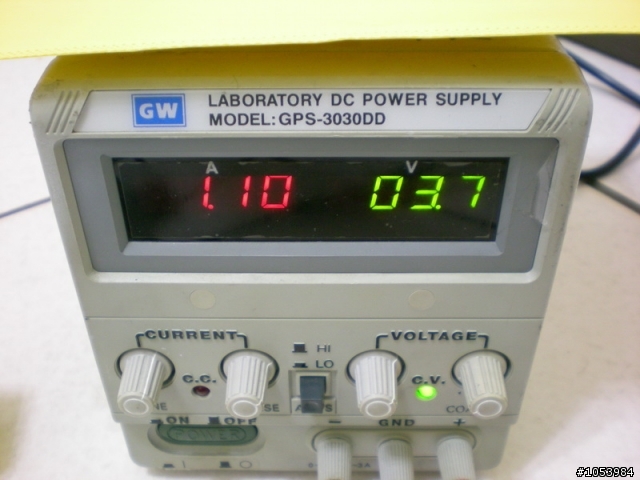

第三段顯示100% 吃電流約1000mA~1150mA

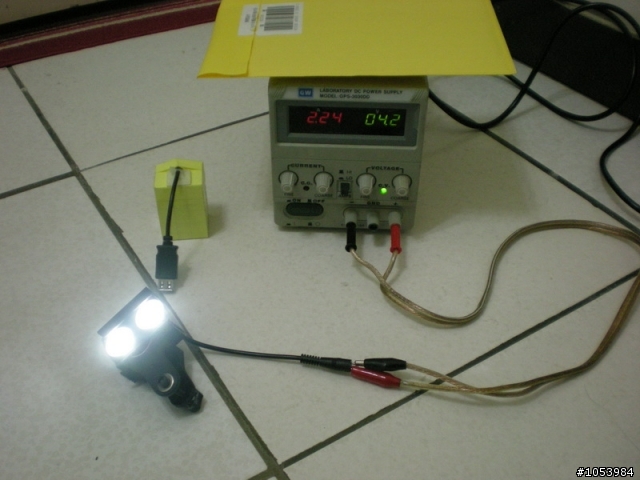

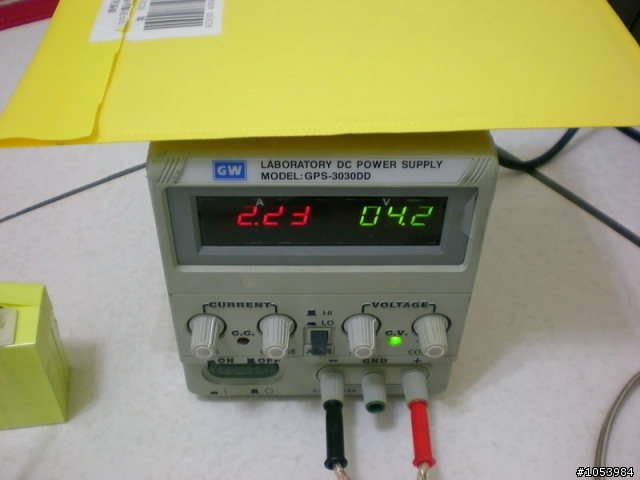

雙登齊開200%輸出 吃到2A 夠猛吧

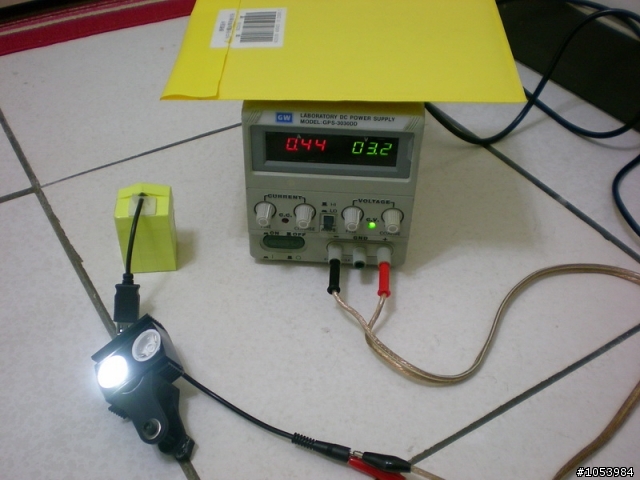

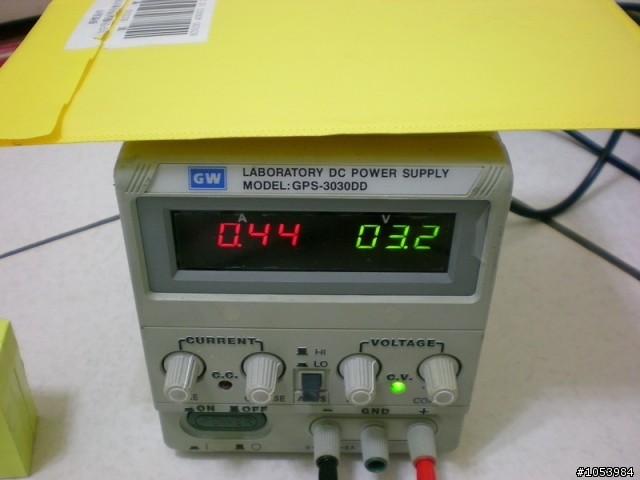

再來低電壓供電，電流會自動下降，延長供電，只是會越來越暗，如圖電壓3.2V，100%輸出只吃440mA


PS.目前新版的IC都選過了 在100%輸出時 電流不超過1.05A，重點...單雙燈都只吃3.6~5.8V不賴吧

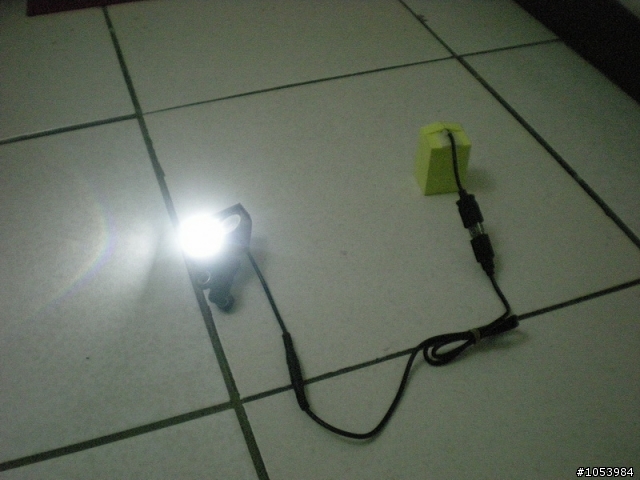

散熱試驗

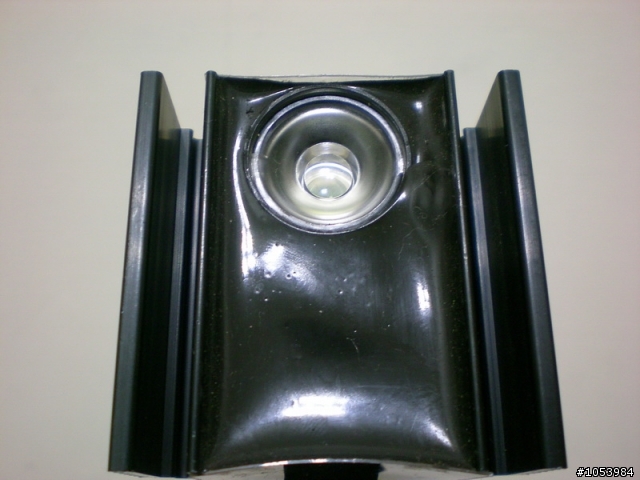

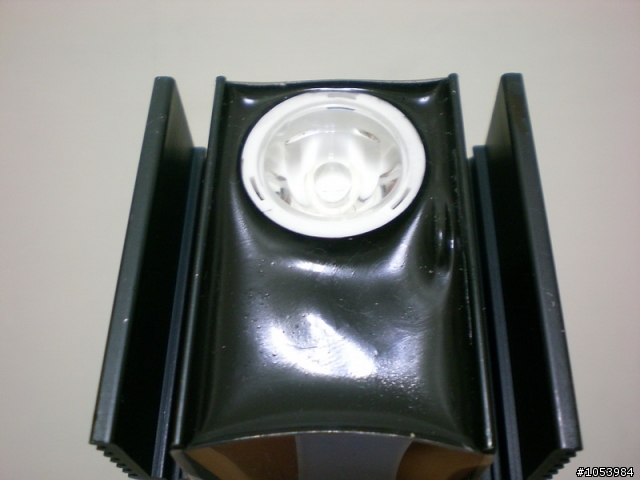

看圖就知道了，散熱座加上特殊密封散熱抗UV防水膠 = 散熱良好

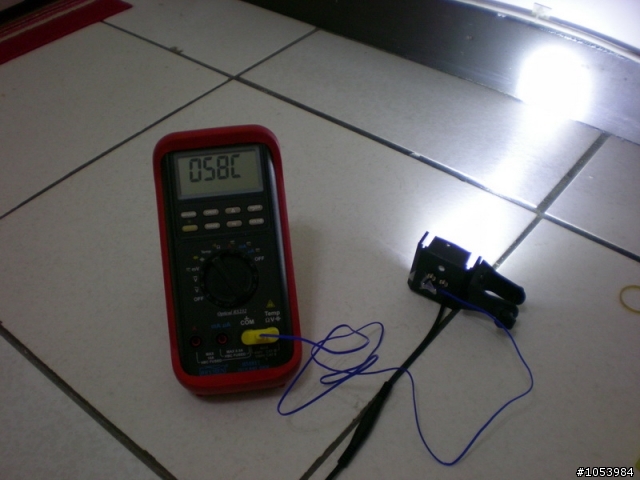

在雙燈齊開的狀況下1小時，溫度不到60度，僅58度而已，若是騎乘時的微風，溫升絕對不超過30度，完全不用怕LED損壞，這方面可是花了我許多時間研究阿


接下來就是實測了，這才是大家最想看的

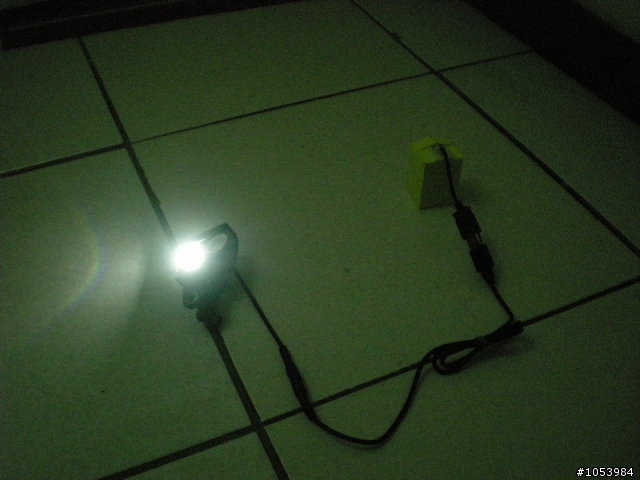

室內房間全暗及單燈5%亮度



室內房間雙燈5%亮度


室內房間單燈30%亮度


室內房間雙燈30%亮度


室內房間單燈100%亮度


室內房間雙燈100%亮度


往戶外移動

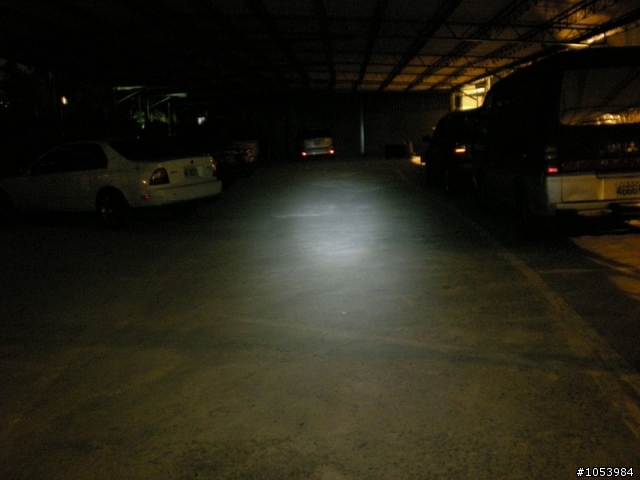

停車場距離約100m

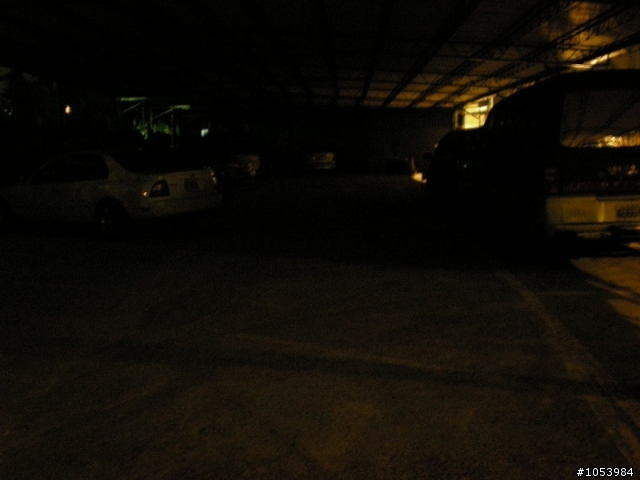

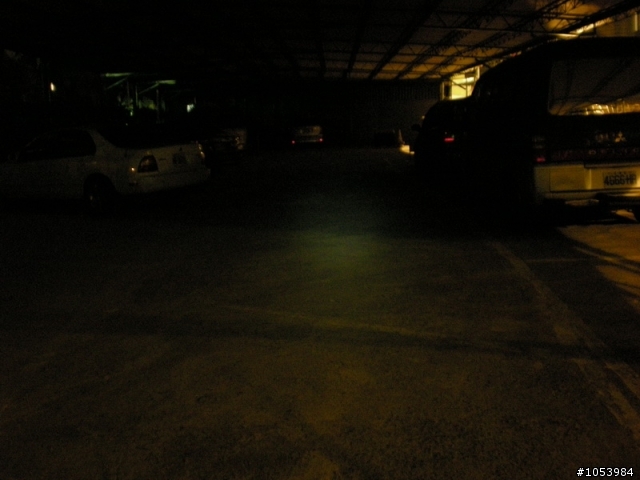

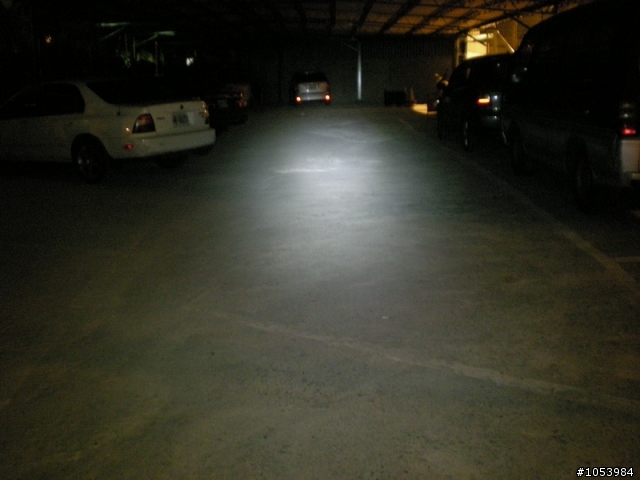

全暗狀況及單燈5%


30%單燈

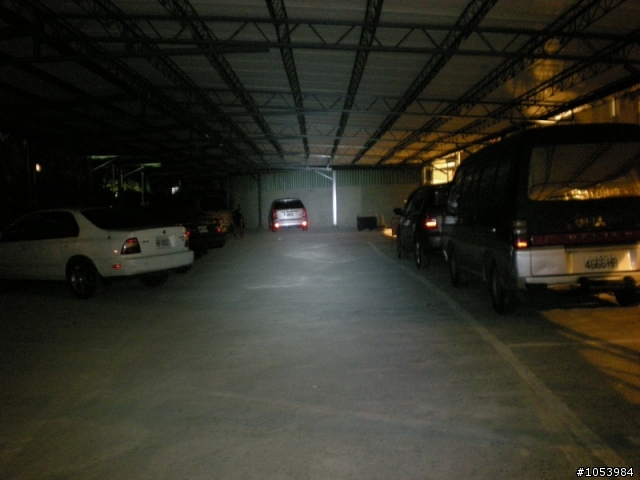

100%單燈

100%雙燈

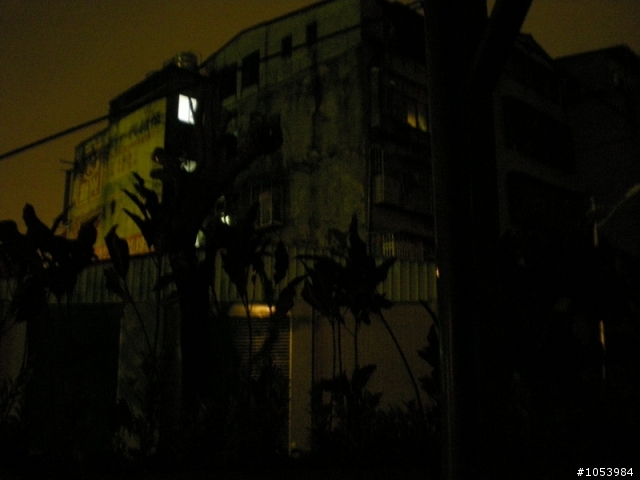

更改目標 對面大樓 天氣毛毛雨 距離約150m
單燈0% 5%照片

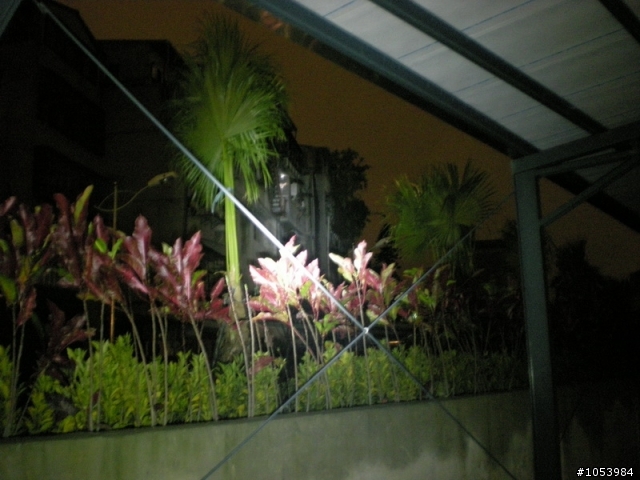

雙燈30%

雙燈100%暴力美學


最後來一張 100% 雙燈輸出 距離約500m 馬路對面巷子內大樓

帥呆了

多謝大家花時間看完，DIY樂趣多多，有問題歡迎詢問
如要看成品，可以約時間出來騎乘，晚上固定路線，周3與小惡魔01從景美到大稻埕，私人路線，華中橋到淡水不等...
