[DIY]小擺爛(白藍色)第一版.動力系統+HID+車底藍光LED

年初買進新車後.在電子材料行買了3W LED車燈.
通勤使用後發現01上的車友講的沒錯.
大部分的車燈.都是警示與慢速用的.車速超過20公里以上.會不夠用.
所以在3月買35W HID燈來用看看.
由於是先買燈.才規劃其他週邊.陸陸續續的買配件與測試
拖到現在6月多才完成第一版改裝.
完成度90%.剩下開關盒的位置固定方式.開關盒防水補強.電池包防水外套.

使用材料
HID 35W燈具 (2張多小朋友.來源01車友.3月)
薄型 35W安定器(1400.Y拍.安定器+燈泡.3月)
電池銀行 6000MAH (朋友同事贊助 6月初)
3個有段開關+塑膠盒(100元內.電子材料行.六月)
上管包電池包(N年前買的旅行盥洗包)
藍光LED條(賣IC廠商做的樣品.六月)
線材.熱縮套管.熱熔膠.(只算用量應該50元以內.六月)

HID燈特性.需要高壓高電流啟動.數秒後降到平均電流.
35W燈泡.啟動約14A.平常電流約3A.安定器12V.

3月底到6月之間在選擇電池才會花這麼多時間.(想省錢)
電池測試與選擇
1.機車的鉛酸電瓶7號約12V/6A(新) 實測可以點燈約2小時.缺點:過重.不易放置.充電不便.
2.朋友提供的鎳氫充電電池組（免費）：失敗。點不亮。容量不足。不會比電瓶輕。體積小不了。
３。手工組配鋰聚合物電池。３串６並或８並。自己做低壓斷電保護版。＋充電器。約２千多。
４。發現有現成的電池銀行。含螢幕。電量顯示。充電器。容量６０００多。

最後關頭.我拿到電池銀行.點HID測試可以用2小時整.含充電變壓器又有螢幕顯示.
所以比買飛友的大容量鋰聚合物電池還划算.也比自己組還划算.(分壓充電器要1千多.)
當電源選好後.後續的改裝工作就快多了.

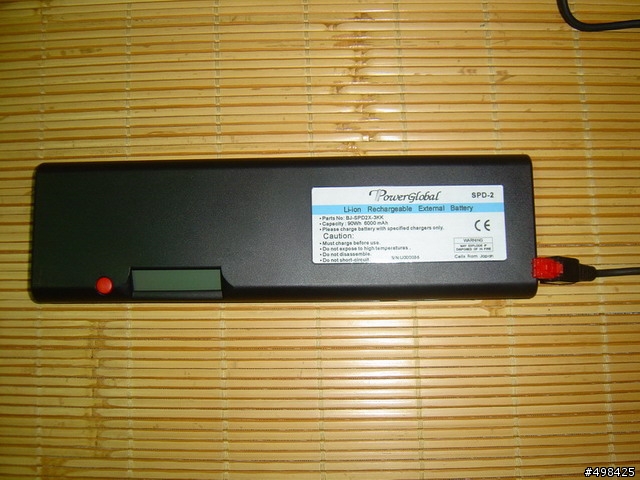

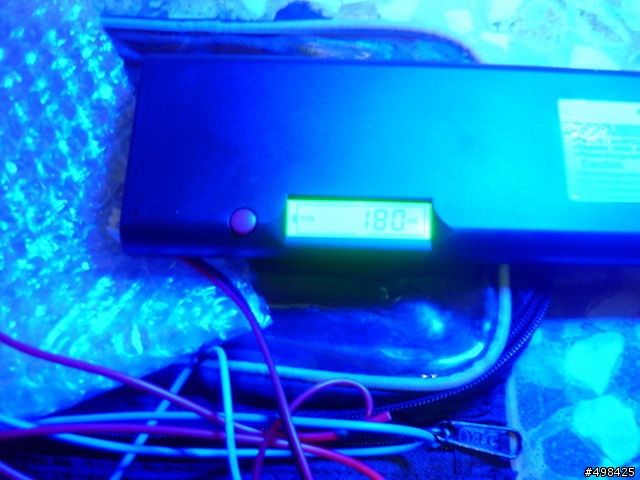

電池銀行 (查不到資料.前幾天露拍有人賣500NT)

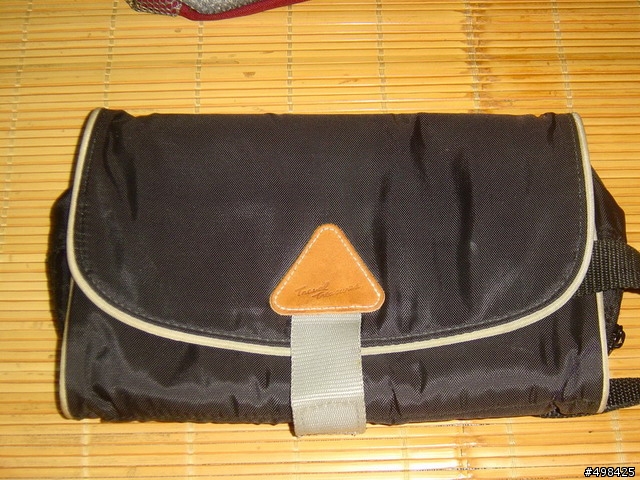

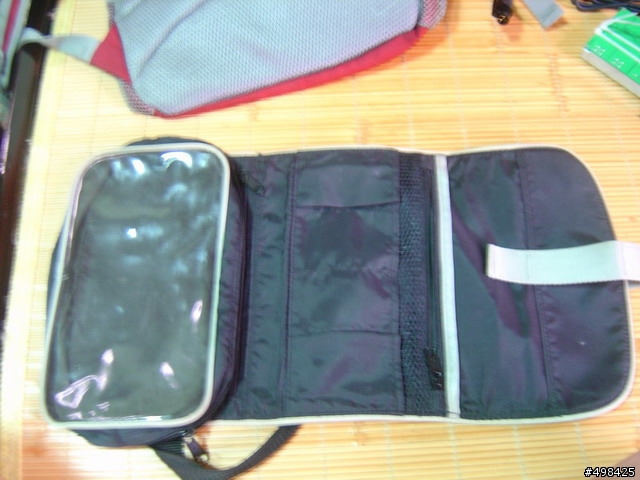

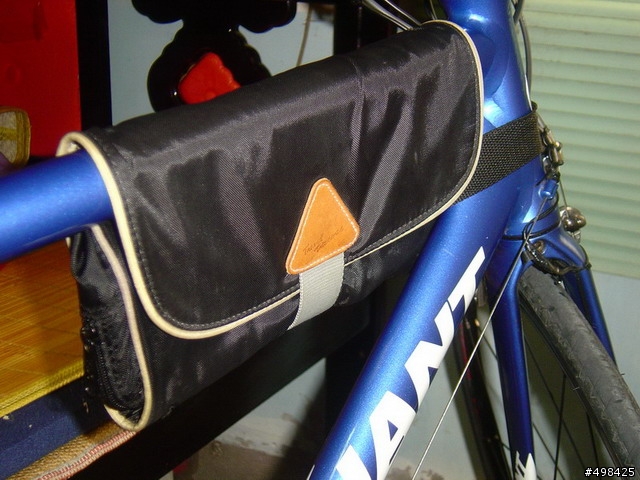

舊旅行盥洗包.長度剛好

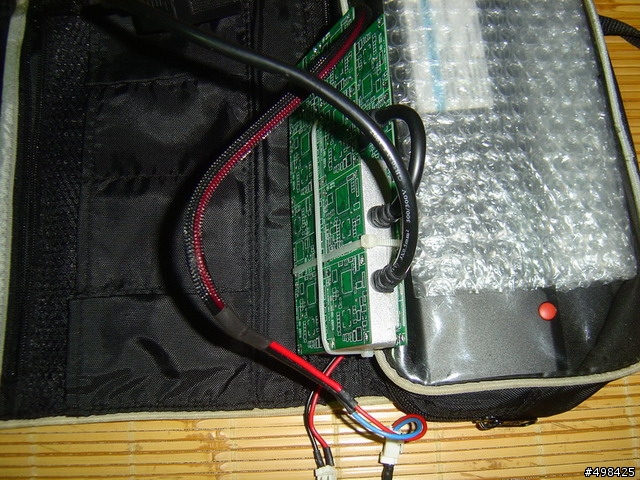

薄安定器.用2片廢棄PCB挾住.可以預防過熱融掉包包.大片PCB也能有效散熱.

裝載電池包.那條黑帶子繞過龍頭的綁線.花了1小時才縫好.

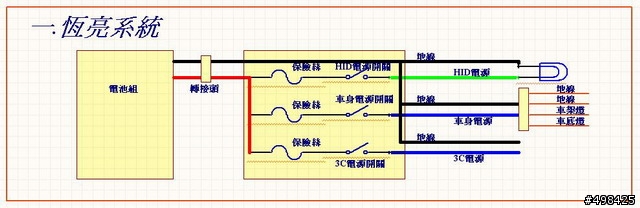

裝上開關盒.總電源開關+HID燈開關+車底燈開關

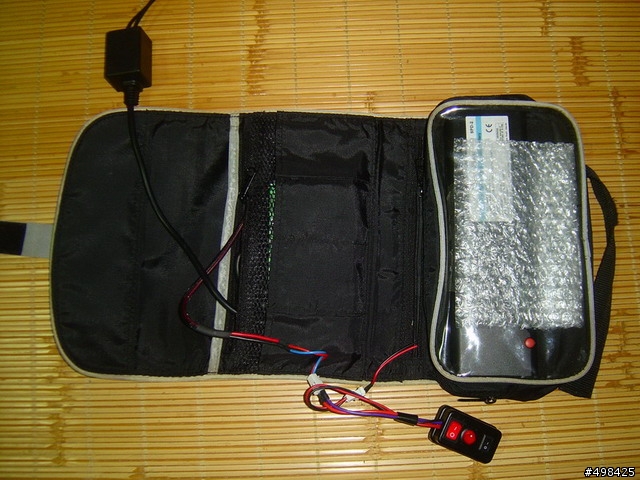

卸下包後.線材固定.

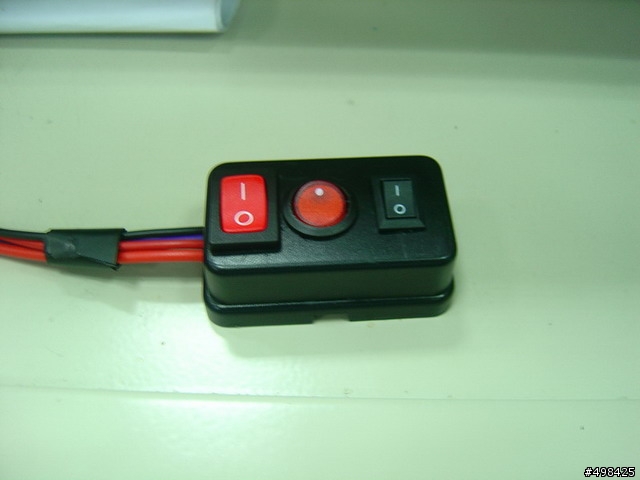

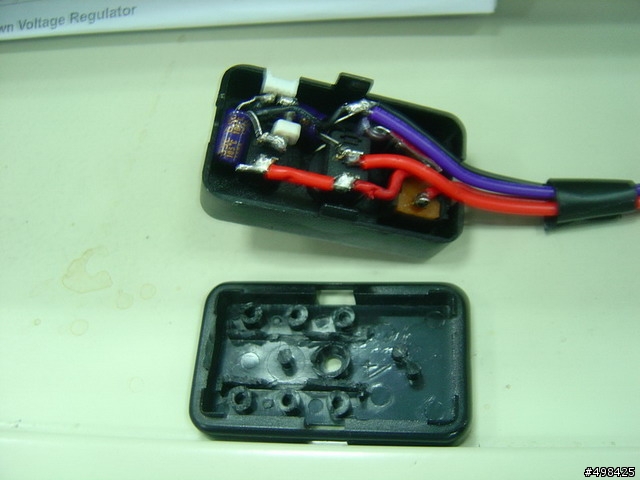

開關盒-其實是拿電信轉接盒來改的.用刀子割出開關大小.

各加1顆電容.

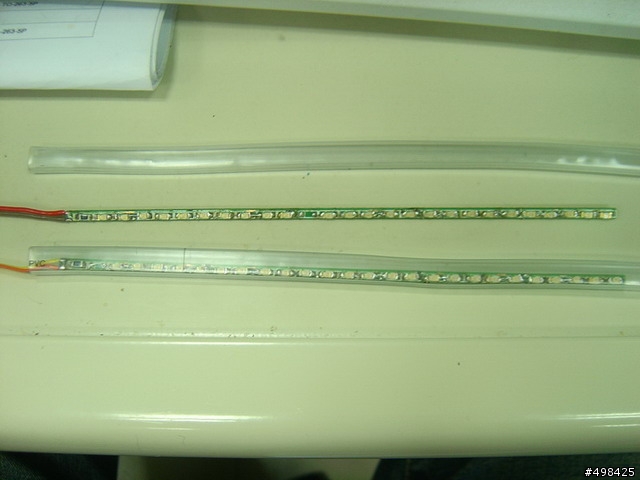

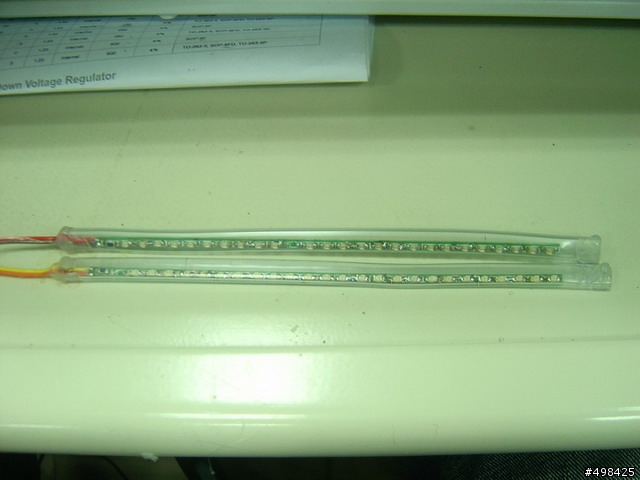

藍光條.改成5串5並.用裝IC的空管子裝.

用熱熔膠封住2端.防水.

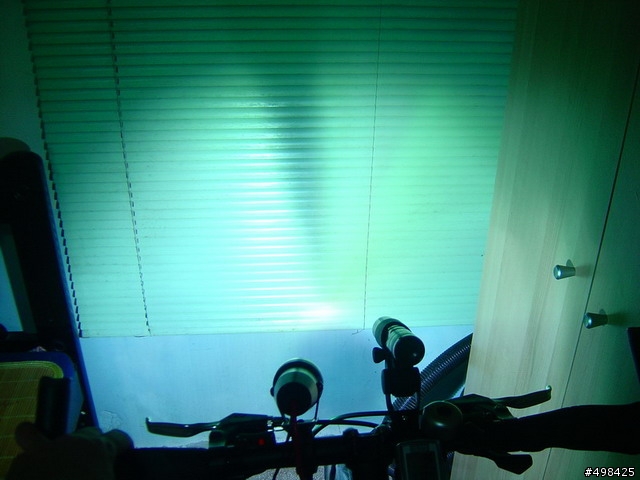

HID點燈測試.

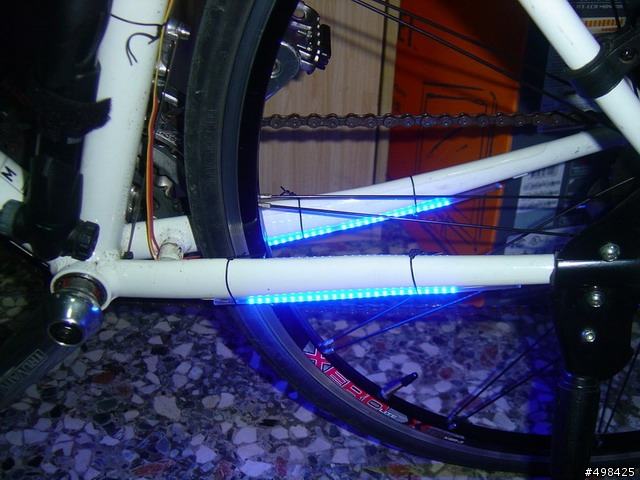

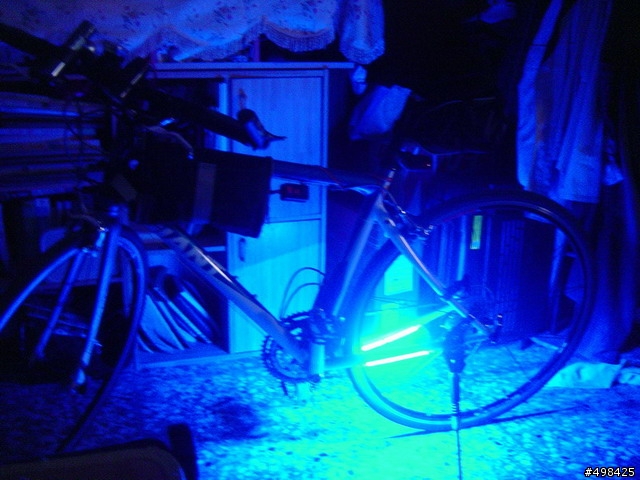

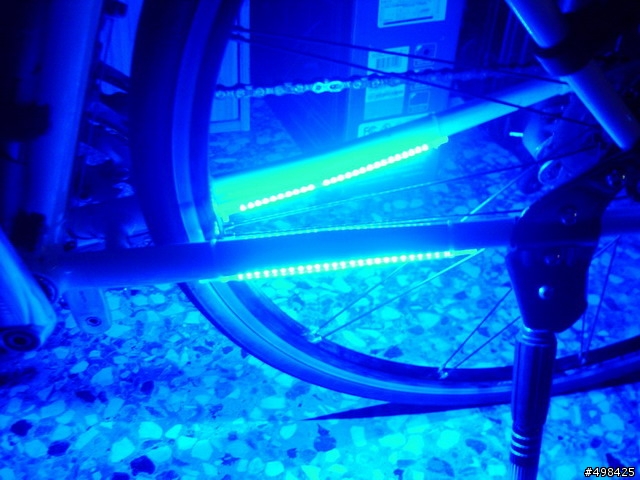

超炫 車底藍光 登場



藍光LED我設計為90mA x 2


改裝第1版拖太久了.所以得趕快處理掉.
後續的計畫.
輪組偽裝計畫- 普通輪框貼 DURA ACE 的鑽石級反光條.計畫
咖B下去的蜂鳴器安裝計畫.(構想是救護車的音樂 或是 垃圾車的音樂)
炫炫後燈計畫.碼表線分接訊號後.給頻率轉電壓的IC.做出.風火輪後警示燈. (車行進會跑馬燈轉動.車速越快轉越快.)
車底藍光LED增加速度感計畫.(風火輪的方式拿來改)
後單燈爆閃計畫.緩慢頻率高亮閃爍的燈.目前看到露營燈能用.(造型不好看)
加減賺外快計畫.安裝行車紀錄器.就是小攝影機+硬碟.舉報彈菸蒂.等等
