但那邊的人可能比較少, 在此版人比較多, 想請大大幫忙
線路好像有問題, 請懂電學的大大幫忙指導

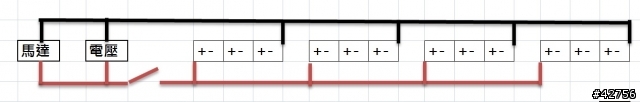

下圖就是小弟的線路圖
![[請益] 除草機線路圖--請懂電學的大大幫忙](http://attach.mobile01.com/attach/201406/mobile01-8f9590f59283f4109754eabb5d9ae061.jpg)
全部使用12顆18650鋰電
(1)18650充飽電, 每個4.2V, 4各串聯為一組16.8V, 總3組

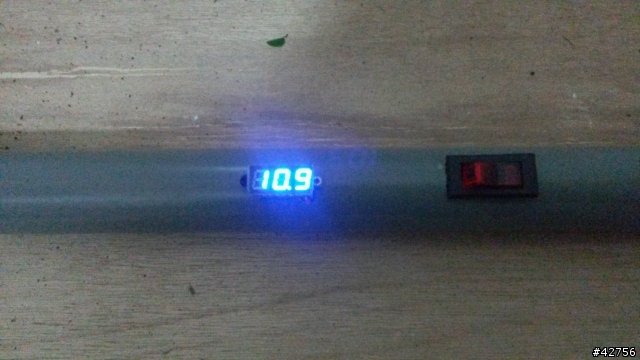

理論上應為16.8V, 啟動馬達開關後(馬達會轉)電壓顯示只有10.x V左右, 差了6V
![[請益] 除草機線路圖--請懂電學的大大幫忙](http://attach.mobile01.com/attach/201406/mobile01-e86bfac6e4a3121f6cebd8bf0c12b7c9.jpg)
(2)小弟嘗試修改線路, 改為3各串為1組, 電壓12.6V, 共4組,
啟動馬達開關後(馬達會轉)電壓表顯示9.x V, 差了2V
![[請益] 除草機線路圖--請懂電學的大大幫忙](http://attach.mobile01.com/attach/201406/mobile01-40647930cb36759403cfa00c7e9c99fb.jpg)
怎會相同的馬達一個差2V,一個差6V
請問大大這可能是什麼問題, 如何改善, 謝謝您
小弟自己思考是不是電流太小, 驅動汽車風扇馬達電流需要多少呢
小弟手頭上無汽車電瓶可以測試
2014/6/11 更新
今天去朋友那借了一顆機車鉛酸電瓶(借不到汽車的, 機車的先試試看), 先把他充飽
並先量電壓為13.26V
![[請益] 除草機線路圖--請懂電學的大大幫忙](http://attach.mobile01.com/attach/201406/mobile01-069d0064292df7e373594b89d6a41449.jpg)
把除草機原先18650的線剪掉, 做個電線接頭, 接到電瓶
![[請益] 除草機線路圖--請懂電學的大大幫忙](http://attach.mobile01.com/attach/201406/mobile01-bb3e941ad2a90d8138ec8b70bf4b98c3.jpg)
暫時移除先前電壓表, 直接用電表量, 運轉2分鐘, 電壓在8.84V~8.92V之間跳動
已經沒有之前使用18650電池電壓掉很快的情形了
![[請益] 除草機線路圖--請懂電學的大大幫忙](http://attach.mobile01.com/attach/201406/mobile01-244750428d9b03fbff661dd1360f6ef5.jpg)
![[請益] 除草機線路圖--請懂電學的大大幫忙](http://attach.mobile01.com/attach/201406/mobile01-5f06b5d4f8967fa74cdfa556563737a5.jpg)
![[請益] 除草機線路圖--請懂電學的大大幫忙](http://attach.mobile01.com/attach/201406/mobile01-4474e50653c4b8c3e78f143a6f1a6db6.jpg)
最後, 移除電線, 在量一次電瓶電壓13V
![[請益] 除草機線路圖--請懂電學的大大幫忙](http://attach.mobile01.com/attach/201406/mobile01-7bcb11e632b48d75aca63482564e13ff.jpg)
所以, 應該是電流不足導致的問題, 看來得使用鉛酸電池才行
如果用汽車電瓶, 相信效果會更好, 只是很重
