漏電/過載/短路保護兼用 1P 漏電斷路器的作動原理？

漏電斷路器原理就是進來的電流與出去的電流不相等時就會作動斷路,
2P與3P的都還容易理解,
但是1P的多1條白線接中性線銅排,
問題是中性線銅排還有接其他的中性線可能分散電流,
那如何確定1P的白線電流與負載側的電流相同不會亂作動,
實在看不懂,
不知道有沒有專家可以解釋？

漏電/過載/短路保護兼用 1P 漏電斷路器的作動原理？

漏電/過載/短路保護兼用 1P 漏電斷路器的作動原理？

2015-11-11 11:23 #1

文章關鍵字

漏電漏電斷路器短路保護兼用 1P 作動原理

yroj0988

0分

2樓

個人積分：0分

文章編號：58158060

買的盒子裡有說明書,只要照著接你就會知道為什麼了!!

nobitaku

144分

3樓

個人積分：144分

文章編號：58158226

tgdlyg wrote:
漏電斷路器原理就是...(恕刪)

除了多1條白線去接中性線銅排外, 那下方應該還有讓你接屬於此火線的負載中性線, 要找出屬於此負載的中性線接到此漏電斷路器.

至於此對火線中性線有沒有中途出軌去勾搭別人, 或被別人勾搭, 那就要查線.

tgdlyg

1401分

樓主

個人積分：1401分

文章編號：58158606

nobitaku wrote:
除了多1條白線去接中性線銅排外, 那下方應該還有讓你接屬於此火線的負載中性線, 要找出屬於此負載的中性線接到此漏電斷路器.
至於此對火線中性線有沒有中途出軌去勾搭別人, 或被別人勾搭, 那就要查線.

另外的角度或是其他家的產品比較容易看出負載側是有兩個鎖點的,

以為只有一個鎖點,

搞錯了,

圖片來自網拍

nobitaku wrote:

es_mato

520分

5樓

個人積分：520分

文章編號：58158980

1P是一個單元的寬，但應有兩個接點才對
------------------------------------------------------

tgdlyg

1401分

樓主

個人積分：1401分

文章編號：58166719

es_mato wrote:
1P是一個單元的寬，但應有兩個接點才對

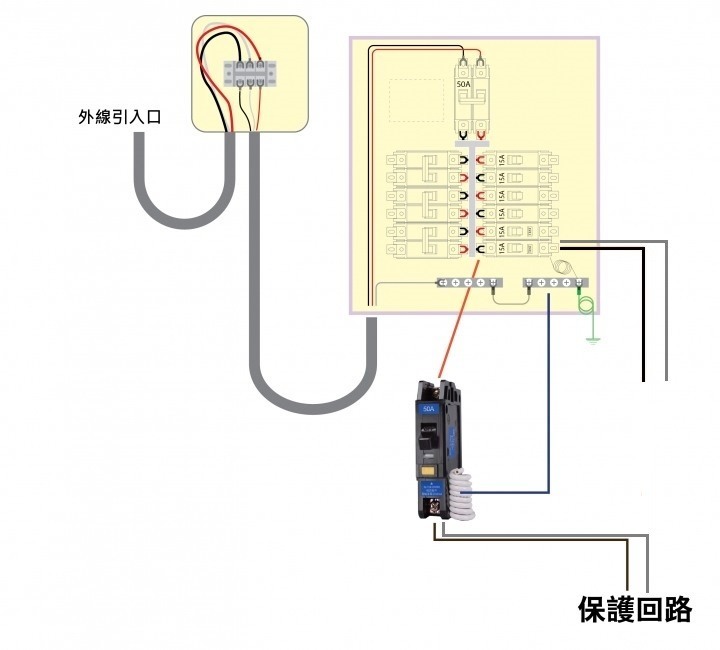

es_mato大大的圖很棒,

不過畫法可能會造成混淆,

因為負載的火線鎖點與中性線鎖點都在斷路器下方,

畫成分屬兩個斷路器,

雖然我知道是指同一個斷路器,

剛看到還是混亂了.

補上找到的資料,

es_mato大大如果可以補上乾淨的沒有添加斷路器照片的圖面更好,

白竹葉

白線不受開關控制他是直通的

2024-06-01 22:23

5378分

7樓

個人積分：5378分

文章編號：81924567

es_mato wrote:
1P是一個單元的寬，(恕刪)

為什麼那一條白色的絞線是接到接地銅排? 而不是接到中性線銅排?

點我看大圖

點我看大圖

5378分

8樓

個人積分：5378分

文章編號：82105918

chih_haohung wrote:
為什麼那一條白色的絞(恕刪)

如果原廠的接線圖是正確的接法
點我看大圖

點我看大圖

白色捲線應該把它塗成綠色捲線比較合理且能正確識別
點我看大圖

點我看大圖

kfc1780

1363分

9樓

個人積分：1363分

文章編號：82107289

捲線用白色，是因為N相線大多是用白色。

綠色是接地線，你捲線用綠色，難保不會有人接到接地去......

5378分

10樓

個人積分：5378分

文章編號：82124462

kfc1780 wrote:
捲線用白色，是因為N相線大多是用白色。

綠色是接地線，你捲線用綠色，難保不會有人接到接地去......

所以你說原廠的接線圖是錯誤的?
點我看大圖

點我看大圖

正確應該是白色捲線要接到中性線銅匯流排(如下)?
點我看大圖

點我看大圖
