浴室排氣扇與電燈開關分開已解決

原本排氣扇與電燈開關是做一起的，現在想把它分開來，買了國際牌的雙切開關想請教要怎麼接
浴室排氣扇與電燈開關分開已解決

浴室排氣扇與電燈開關分開已解決

有2條紅色線，一條從上方與排風扇電燈的方向拉下來，一條往開關下方管路不知通往何處，
還有排氣扇與電燈的線各一條，今天試接了一下，結果卻是不行，排氣與電燈只有一個有通電，另一個卻是無法過電 orz

orz

2019-05-03 22:15 #1

文章關鍵字

浴室排氣扇電燈排氣扇國際牌排風扇通電下方管路紅色線方向上方

YAWOLF

163分

2樓

個人積分：163分

文章編號：73027100

你這是浴室用的，燈具和排氣扇裝在浴室的塑膠天花板上嗎？
如果是右邊開關要控制燈具，就照上圖這樣接線就可以了，
主要是開關這邊需要多拉一條控制線接到電燈或排氣扇。
這算是很基本的電工DIY，我這種DIY幼幼班等級的就可以搞定。
你圖片下方的跳針式敘述，實在無法看懂。

wch0168

311分

樓主

個人積分：311分

文章編號：73027252

YAWOLF wrote:

你這是浴室用的，...(恕刪)

感謝回覆

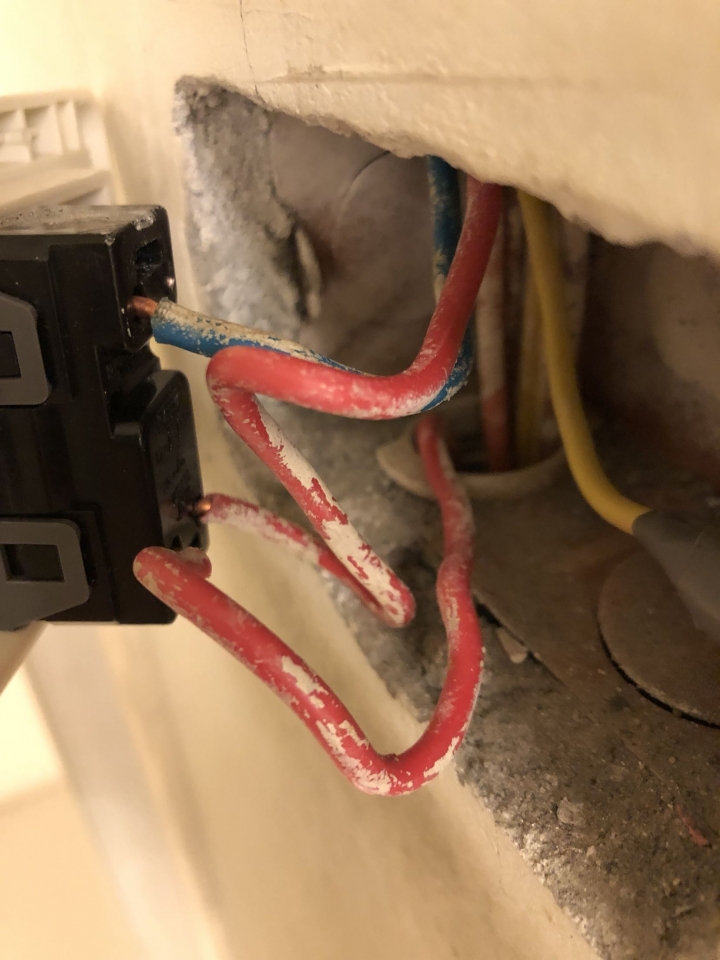

照片是原本單切的接法，
改雙切，我是把2條火線都裝上0 ，中間用黃線來過電，但黃線似乎無法把電送過去。
我想不知道會不會是這個雙切開關的問題

W212E200

336分

4樓

個人積分：336分

文章編號：73027418

wch0168 wrote:

感謝回覆

照片是...(恕刪)

只會有一條火線，不會有兩條，會不會是照片管子上來那一條才是火線，管子上方紅黃一個是燈一個是排氣，有三用電錶嗎？量一下就知道了

wch0168

311分

樓主

個人積分：311分

文章編號：73027488

W212E200 wrote:

會不會是照片管子上...(恕刪)

下圖是我的接法，但是無法過電，只能有一個設備有反應

0分

6樓

個人積分：0分

文章編號：73027555

把2條紅線都裝上0 ，中間用黃線來過電:::::::黃線連接是否鬆脫

上述黃線如果沒有鬆脫再來就是確認電燈與風扇其中一端接點是否與中性線相接

16分

7樓

個人積分：16分

文章編號：73027702

你好像買錯開關了
要買單切的
就沒以上的問題了

YAWOLF

163分

8樓

個人積分：163分

文章編號：73027740

看來火線和控制線應該是沒接錯，只是兩個開關的控制線，一條接在3
，一條接在1，兩個開關按鈕的開關方向會反向，但這和只能開啟一個
負載無關。
中性線那邊，原本是有一條中性線先接在燈具的接線座上，再從按線座
串接出來到排氣扇或是一條中性線1分為2後，分接到燈具和排氣扇，所
以中性線這邊都不用更動嗎？是的話，中性線的接法應也沒問題。
那就剩下開關問題了，難道其中一個開關不良？
最好還是用電表去量測啦，不然像是在瞎子摸象，板主沒三用電表嗎？

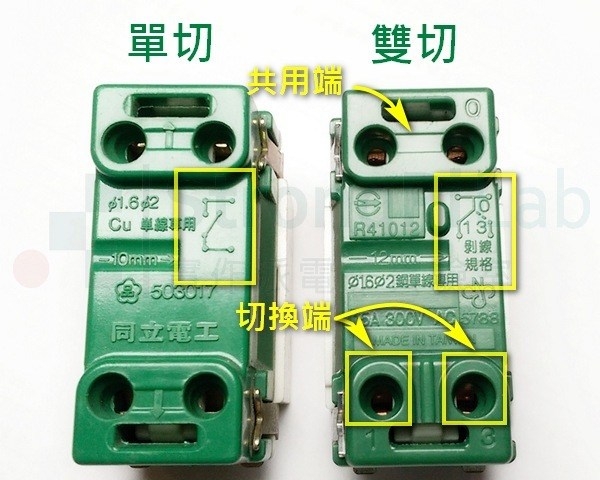

雙切應不是問題，單切不能做到雙切功能，但雙切可以當單切使用，現
在有些開關已不做單切了，只做雙切，像國際牌的星光系列就是。

07140714

399分

9樓

個人積分：399分

文章編號：73028344

wch0168 wrote:
下圖是我的接法，但是...(恕刪)

你標示的電燈線是電源，兩條紅線一條是接到電燈，一條是接到抽風機

你把電源插在有黃色電線那一邊的孔，兩條紅色插在另一邊，就好了

07140714

399分

10樓

個人積分：399分

文章編號：73028350

一平高 wrote:
你好像買錯開關了要買...(恕刪)

雙切也可以當單切用
