krispykreme wrote:
從出禍的時間來看Mu...(恕刪)
若這真是正常運作之內，那未免也太誇張了；雖然它有煞住車輛，但是是以煞車、油門同時作用的方式，這不算是電子系統當機(板大之前有提到VDIM系統會做出優先指令，所以此時任其駕駛如何的踩油門，車輛都不會做出反應)嗎？電子系統不就應該要在第一時間內做出精確的判斷嗎？
以上是我的疑問
個人積分：0分
文章編號：10269690
個人積分：117分
文章編號：10279300
個人積分：117分
文章編號：10279309
個人積分：117分
文章編號：10279315
個人積分：117分
文章編號：10279366
土撥鼠 wrote:
很是好奇!這裡我先假...(恕刪)
裡面哪一張照片證明 ECB main relay 有問題
全部都是車主自己黑白寫的
煞車踏片沒踩
ECB main relay 會有作用？？？
ECB main relay 跟 ABS 有關？？
去看一下我之前連結的 Toyota ECB 的原廠設計圖
http://www.autoshop101.com/forms/Hybrid05.pdf
豐田煞車踏板有兩個感應器 (section 5-10)
SKS1, SKS 2
電壓為 0 ~ 5V
角度為 -15 ~ 60 度
踏板到底是 60 度
沒踩是 0 度 （自己去看圖）
電壓是 SKS 1 1V, SKS2 4V
你再去看車主的照片
基本上所有出事的照片都證明車主沒踩煞車卻踩了油門
這就是事實
感應器是會壞
但要同時兩個踏板的感應器再加上油門感應器壞掉是不可能
再來看
section 5.9 圖 5.10
踏版的感應器提供兩個資訊給 Skid Control ECU (VDIM 是相同）
第一是踏版後的 Master Cylinder
正常來說普通煞車的力道
基本上是透過踏版後的 Master Cylinder 的壓力轉換為電壓之後由 Skid ECU 來決定普通煞車的力道 (ECB main relay-> Skid ECU)
ABS 則是透過第二組訊號直接進入 Skid ECU 來決定 ABS 是否作用
基本上
車主煞車踏版根本沒踩
所以 ECB main relay 當然沒電壓
ABS 也不會有作用因為踏版根本沒踩
所以車主用 ECB Main relay 來證明 ABS 沒啓動根本是笑話
因為兩者根本沒連在一起
個人積分：117分
文章編號：10279511
個人積分：117分
文章編號：10280002
lexus9 wrote:
2.1 油門、剎車同時做動
C0205 Left Front Speed Sensor故障碼全部內容顯示如附錄一，其中油門與剎車同時做動資料節錄如下圖2所示，圖3為節錄和泰汽車回覆說明，確認油門及剎車同時做動，詳細副本如附錄二。
車輛撞擊中央護欄，導致左前輪速感應器扯斷，此時車輛電腦記錄3次相關行車數據、各相關感應器資料，3次紀錄時間長度為78msec，第一次記錄電腦代號為Multi Frame Number -2，也就是和泰說明的data1，第二次記錄電腦代號為Multi Frame Number -1，也就是和泰說明的data2，第三次記錄電腦代號為Multi Frame Number 0，也就是和泰說明的data3，三次記錄中，Accelerator Opening Angle＝100％，表示三次記錄油門為100％全開，另外Real Engine Torque三次記錄如圖4所示，引擎輸出扭力在瞬間（78msec）持續上升至308.1Nm相當於31.4Kg（該車最大扭力為42Kg左右）。
剎車燈開關在data1撞擊第一時間有亮，代表剎車踏板當時有踩下，data2＆3沒有亮，如圖5所示，因data1撞擊力道強大（側向G值＝9.41m/s2），車身劇烈晃動導致駕駛在data2鬆開剎車踏板，但隨後駕駛立即重新踩煞車，撞擊中央護欄後開始滑行約1個車道寬度後，如圖27現場圖所示，開始出現剎車痕跡，表示此時駕駛又開始踩剎車，整果過程不到1秒鐘，距離中央護欄一個車道的地面，開始出現剎車鎖死的痕跡，該痕跡無間斷且長達200公尺，這表示駕駛從頭到尾都是在操作剎車系統，而車輛電子油門卻持續100％全開，以下三點為本人提出之觀點：
錯
所有的資料顯示
煞車踏版從 multi-frame -2, -1, -0 都是 0 度 (SKS1 ~1V, SKS2 ~3.8 V)
你根本沒踩煞車踏版
煞車燈除了再 multi frame -2 有亮過之後就沒了
合理解釋是你自己踩到油門同時不小心碰到煞車踏版 （足夠開啓再不同迴路的煞車燈）
卻沒啓動煞車
lexus9 wrote:
1. 和泰郭姓技師說油門為本人誤踩，但本人在現場確信當時只有操作剎車系統，況且強烈撞擊車身劇烈晃動，如果是誤踩油門也會鬆開，不會三個記錄點都是100％。
車的資料不會錯
你又如何證明你只有操作煞車
且又鬆開過
lexus9 wrote:
2. 由圖5車輛G值資料曲線所示，車輛的Forward and Rearward G值為-4.11m/s2～-5.09m/s2，這表示車輛正在減速，配合圖3所示，證實車輛速度有在減緩，但因車輛剎車系統與油門系統100％同時做動，導致車輛剎車距離增加至200米，其中還包括撞擊外側護欄（右側前後3個安全氣簾全部開啟）產生的摩擦減速，要能夠啟動3個安全氣簾的撞擊力道至少也要幾個G值才行，可參考廠規，再加上無間斷總長200米的剎車痕跡，足以證明油門持續非人為操作而100％全開，直到撞擊外側護欄氣囊啟動，引擎才由ECU強制熄火，而此時剎車痕持續推進長達約50米，車輛才靜止，可參考圖27警方現場圖（經本人多次實地測量及攝影，現場圖約有10-15米的誤差，目前撞擊痕跡均在，可現場重新測量）。
你的車是神車嗎
撞到東西後不會減速嗎
更何況你的左輪軸被撞斷
這能證明你有踩煞車？？
lexus9 wrote:
3. 事故當時前方車輛重踩剎車，且距離非常接近，如果本人第一時間沒有踩煞車，理應會直接追撞前方該車輛，不至於衝撞中央護欄。
這是你說的
誰知道是真的還假的
lexus9 wrote:
2.2 ECB Motor Relay 1＆2：OFF
ECB（Electronically Controlled Braking）全名為電子剎車控制系統（詳細文件請參考附錄三、附錄四），如下圖6所示，Motor Relay 1（馬達繼電器1）為常規運作，但車輛撞擊當時如圖7，該繼電器為OFF，而Motor Relay 2（馬達繼電器2）為ABS發生作用時，因為需要更大的剎車油壓輔助力道而必須啟動，但車輛撞擊當時，該繼電器為OFF，顯示當時ABS系統並無啟動，圖8為車輛撞擊後12秒，故障碼C1289所記錄相關數據，其中顯示撞擊後12秒ECB Motor Relay又為ON了，當時車輛已經靜止在路肩，為什麼車輛失控時ECB Motor Relay為OFF，而撞擊後靜止12秒後又為ON呢？這顯示車輛剎車系統在撞擊中央護欄時控制ECU當機，而12秒後又恢復正常，該車輛事後在南台中廠由原廠電腦檢測並無ECB Motor Relay的故障，這顯示ECB Motor Relay並無機械上實體的故障，而是由電腦當機所引起（這與BENZ的E-CLASS電子剎車系統失靈情形類似，而BENZ最後以升級更新剎車系統韌體，即可解決電子剎車失靈問題，顯見也是軟體上的Bug）。圖9～圖15為車輛撞擊與撞擊後12秒，剎車系統相關數據比對圖，可比對出撞擊當時剎車系統運作異常。
本車輛曾經發生電子剎車系統失靈問題，因剛發動引擎儀表即出現與剎車系統有關的所有故障碼，本人與市政廠聯絡後，因剎車制動力道約莫剩5％左右，且在1檔滑行不加油門的情況下，剎車踏板踩到底，車輛並無法靜止，必須配合踩手剎車（本車為腳踩式手剎車系統）、入N檔才能將車輛緩慢靜止，本人以極驚險緩慢的速度，行經台中車流量最大的台中港路及文心路，才行駛到台中市政廠檢測，由保養廠陪同檢測車輛電腦，在電腦重新Reset後，車輛隨即恢復正常，顯見該車輛電子剎車系統也有Bug，而且剎車系統全面電子化，剎車踏板只是一個剎車模擬器，全部傳送電子訊號，並沒有傳統機械總磅真空油壓式的剎車系統，全部由ECB Motor Relay控制增壓馬達，並沒有保留一部份機械剎車，這樣一來如果剎車系統的電腦在高速行駛中當機，那車輛是完全沒有剎車可用，這樣的車輛設計是極端的危險，已嚴重的危急到消費者的生命安全，此問題不容忽視。
我問你一下
multi-frame -2,-1,0 從頭到尾你都沒有踩煞車
Motor Relay 會開起嗎？
12 秒之後
在路旁 VGRS 紀錄
你可是有踩煞車 （踏版有紀錄）
為什麼這時煞車會是正常的
卻剛剛好就在你出事不會正常運作
事實上你應該沒踩煞車
lexus9 wrote:
圖 6電子剎車控制系統方塊圖
隨便拿一張圖
跟豐田原廠有關嗎
還是原廠圖拿出來
會證明 ECB 整個系統跟 ABS 是在不同迴路上
證明你說的又是錯的
lexus9 wrote:
2.3 Motor Relay Voltage Value：0V
車輛撞擊中央護欄時如圖17所示，Motor Relay Voltage Value值＝0V，而撞擊後12秒鐘車輛出現另一個故障碼C1289如圖18，該故障碼代表VGRS Control System Malfunction，而Motor Relay Voltage Value值＝11.45V，表示Motor Relay在車輛撞擊當時系統是沒有供應電壓的，反而12秒鐘後另一個故障碼C1289所記錄Motor Relay又有供電，可參考原廠設計的常規運作電壓應該是多少？即可確認該剎車系統在撞擊當時無運作。
圖 17車輛撞擊當時Motor Relay Voltage Value值＝0V
圖 18車輛撞擊後12秒，故障碼C1289所記錄相關數據
很簡單
撞擊時你踩的是油門不是煞車
停到路旁時你要入 P 擋需要踩煞車
lexus9 wrote:
2.4 SLRFR ＆ SLRFL Solenoid Current異常
車輛撞擊中央護欄時如圖19所示，SLRFR ＆ SLRFL Solenoid Current值分別為1.48A和1.50A，而撞擊後12秒鐘車輛出現另一個故障碼C1289如圖20，該故障碼代表VGRS Control System Malfunction，而SLRFR ＆ SLRFL Solenoid Curren數值運作在原廠參考值的上限，SLRFR ＆ SLRFL運作方塊圖可參考圖21、圖22所示，原廠設計的常規運作電流如圖23所示，SLRFR ＆ SLRFL Solenoid Current參考值為0～1.5A，代表該系統輸出壓力範圍，與1.2、1.3節提到ABS無運作有相關連，且SLRFR ＆ SLRFL撞及護欄時輸出最大制動壓力，而導致車輪鎖死，產生長約200米的無間斷剎車痕跡。
圖 19車輛撞擊當時SLRFR ＆ SLRFL Solenoid Current值分別為1.48＆1.50A
你拿煞車減壓的訊號作文章
不是又證明自己沒踩煞車
lexus9 wrote:
2.5 FR、FL、RR、RL Target Oil Pressure異常
如圖24所示，車輛撞擊時FR、FL、RR、RL Target Oil Pressure＝0Mpa，比對圖25為撞擊後12秒的數據，各輪的系統壓力為3.92～4.15Mpa由公式計算（1Mpa=10.2kgf/cm2=145psi），相當於39.984～42.3310.2kgf/cm2的系統壓力值，如圖26所示，剎車做動時FR、FL、RR、RL Target Oil Pressure應該要有適當壓力，反觀車輛撞擊當時該感應器顯示剎車系統壓力為零，顯見剎車系統有問題。
沒踩煞車
煞車會有壓力？
更何況你自己都證明減壓線訊號正在減壓
lexus9 wrote:
3 其他不明原因？
下圖50為LEXUS車輛的其他電腦紀錄相關資料，是否有其他相關的數據可供參考、比對。另附件1為已知的車輛凍結資料，其中是否有其他與本事故相關的資訊，留待貴鑑定單位比對。
另SLAFR、SLAFL、SLARR、SLARL、SLRRR、SLRRL Solenoid Current等數據，在撞擊當時均為0A，是否正常？
附錄六為本人車輛2007-02-09～11日，於新竹安駕訓練營所測試影片，顯示在80公里的低摩擦路面，做高速的障礙物閃避測試，在車輛的安全電子輔助系統下，均能掌控車身不至於打滑失控，車輛能穩定的高速剎停。
下圖49為本車輛由國外線上汽車雜誌（www.CARandDRIVER.com
）所測試，測試項目由70英里/小時至0英里的剎停距離為182英尺，換算國人常用單位為112公里/小時剎停距離為55.47公尺。
你又沒踩煞車
會有電流才是見鬼
拿 car and driver 資料能證明什麼
不過你好像盜用人家得智慧財產權
聽說你是個講師 （謝謝網友提供資料）
在高速公路飆車還真是為人師表
個人積分：0分
文章編號：10280536
krispykreme wrote:
裡面哪一張照片證明 ...(恕刪)
樓上的K大～
先姑且不論您的技術分析有沒有道理～能不能站得住腳
畢竟樓主的案子已進入司法程序～當然每個人都有發言的權利
不管你是新註冊的～還是在01上的老主顧（我也不知道您註冊了多久！我也不想知道）
就像挺阿扁的一直都會挺阿扁一樣～每個人都可以發表自己的想法！
不過不曉得大家有沒有注意到一點

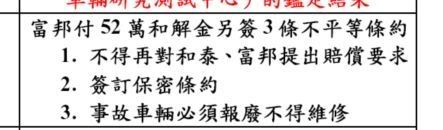

樓主提到富邦要支付52萬的和解金！這52萬是打哪來的？而且要簽訂保密約定！！？
一個這摸大家的保險公司會單單相信樓主的胡說八道（您說樓主都亂說的）而白白拿出52萬來
還是富邦有請示過誰？？我們都不得而知
那為啥樓主已經誇張到在逢甲掛巨幅海報了，和泰還不吭聲！？這摸大的公司都不怕商譽受損？
我相信這一切都不單純！！？
我想要說的是大家都可以發表自己的想法！因為這是01.
但不必要在別人說的你聽不下去時而去指責別人是笨蛋是王八吧！
弄一個乾淨的討論空間不是挺好的嗎？
