[灰階&色彩校正] 國產機種對決 Round 2

前言引用真平-孫大之經典文章!

前提先說明一下，在影音的世界裏，
基本上是不太可能原影音重現，這個只是一個理想跟口號，
除非重臨現場或是將來虛擬實境成熟後才有可能，
唯一能夠確定可以獲得的是製作者利用各種手段製造出類似的感覺。

舉例來說，大家看一些dvd或bd片裏，裏面有很多花絮，
都會拍到現場打光的情況，大家可以看到某個場景是如何拍出來的，
像我印象最深刻的海灘這部片裏，夜晚的場景實際上是在白天拍的。

像大炳講過他去好來塢拍片時，人家搭棚是在街上整個搭起要拍的場景，規模真得會嚇死人的。
唯一可以確定的是，導演是用各種手段在最終的媒材上表達出他所要營造或表達的感覺。
聲音其實也是有類似的現象，在錄音室裏面做的手腳是相當多的，
但無非都是想讓聽者有重臨現場的感覺，但基本上都是要加入相當的做工進去，
無耐聆聽空間也是一個很重要卻難搞的因素，再加上喇叭算是機械裝置，有慣性的問題，
所以變因較多，想要重現製作者想給的感覺更困難。幸運的是視訊這點方便多了，
只要環境無光害就能達到了，才變得容易追求。

也許有人會說，從拍攝到最後製作媒體中間那麼多步驟，總會有人不照規範來，
那我們最末端照規範做有什麼用呢?這樣的講法邏輯上是有問題的。
如果你是導演，會讓你的成品在你沒看過結果前就出去嗎?我想是不會的，
不管中間的步驟怎麼做，導演或製作者一定會看到最後成品的結果，
驗收後才會出去，所以他們都會在業務用機上監看整部作品後才決定發行。
想想如果一個場景原本要表現陰暗的感覺，結果後製的人黑位準沒調好，整個畫面變亮了，
導演會看不出來讓它發行嗎?答案應該是很明確。
所以基本上好來塢的影片製作品質都還算一致，都會照標準流程做，
不會有工作人員找自已麻煩，讓後面過不了關，被幹譙後重做。

那電視台的節目呢?我只能說電視台比較有即時性跟實務上的考量，
有效率的問題，不一定能做好，加上台數那麼多，品質參次不其，
就不列如討論了。不信的話可以看一下在空檔時電視台送出來的color bar，
每台都需要調才能正確。即然那麼亂沒個準，就不要管它了。

那製作者監看的畫面到底長什麼樣呢?這個才是我們能追求到的目標。
正確的畫面簡單的定義就是要再現影片製作者的意圖，
也就是在一般沒有特殊光線的場景下，人要像人，樹要像樹，花要像花，鬼要像鬼。
這不是一句廢話嗎?其實這是一個很嚴格的標準，大部份機器都達不到。
那這時你可能要問，在看影片時我怎麼知道影片裏原本的人、樹、花是長什麼樣?
我怎麼知道我看到的跟原來是一樣或不一樣?
所以單從這些看的順不順眼來調整機器，基本上是不對的，視訊的播放標準非常明確，
不像音訊那樣容易受空間的影響而造成播放標較難達到，
視訊對空間的要求簡單來說就是要暗，投影機則進一步要求要房間無光、
布幕周邊還要防反光、以及布幕邊要做遮幅才能得到最佳的效果，剩下的部份才是器材的因素。

所以這時我們來談一下何謂好的系統，至於實際操作步驟，
在"Kal的HCFR終極灰階及色彩校正手冊"裏都有，
看完本文對照著做，相信會有很大的收穫的。


一一一一一一一一一一一一一一一一一一一一本文一一一一一一一一一一一一一一一一一一一一一一一
量測儀器:工業級Eye-One Pro ( i1 Pro )
量測軟體:CalMAN v3.62
BD播放器:PS3 60G版
BD校正片:AVS HD
BD測試片:FPD Benchmark Software 與 Super HIVI CAST
線材:鐵三角 HDMI 1.3版 2m
測試環境:中壢穩?電器晚間非營業時間(低光害環境)
拍攝環境:中壢穩?電器展示牆
拍攝器材:Olympus μ1030SW
拍攝者:從桃園前來協助的友人-林兄


此次因為三台的最高輝度有差異...
所以小弟此次就不談最低輝度~亮/暗部細節誰優秀等等評論...
而色階處理/SD處理/HD處理等等OOXX等項目...也不談....
因為小弟此次是坐客運去台中搭乘高鐵...
如果全般詳細測試的話...會導致處理的太晚...
到時候坐不到台中回埔里的客運...那就好笑了...
所以...小弟就沒有完完整整的全般詳細測試了...
還請各位大大多多見諒...多多包含...

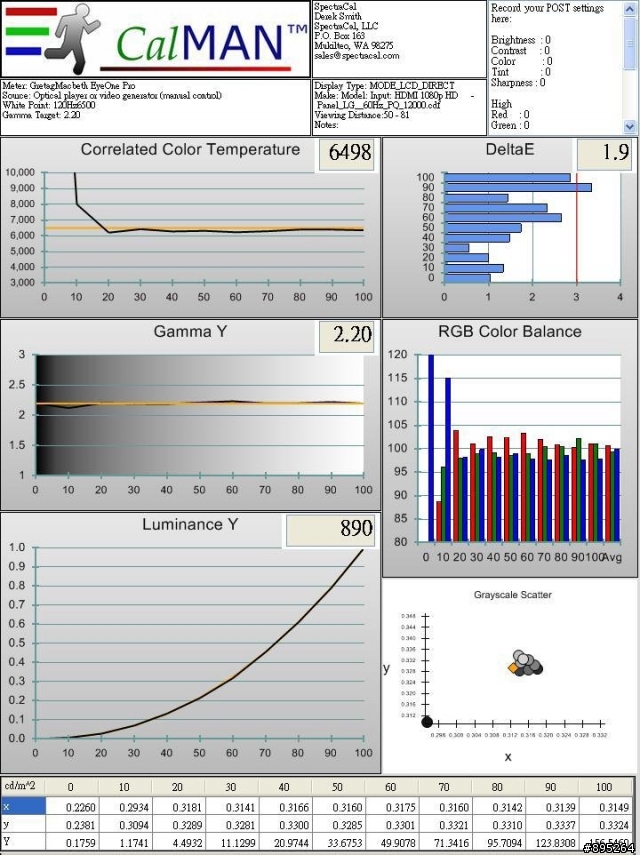

一一一一一一一一一一一一一一一一一一一一量測數據-簡易解讀指南一一一一一一一一一一一一一一一一一一一
灰階精準度如何....

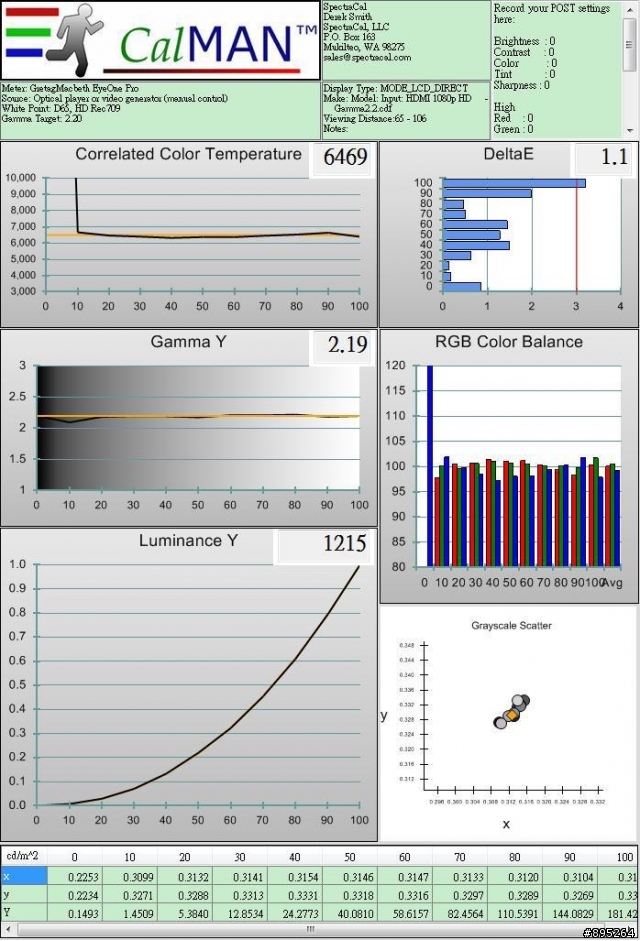

請看量測數據-圖1與圖3中的Delta E...各IRE都低於1以最好...
或是看量測數據-圖1或圖3中的Correlated Color Temperature...越平坦於黃線上越好...
或是看量測數據-圖1或圖3中的RGB Color Balance...RGB三色柱狀越整齊劃一於100的線上越好...

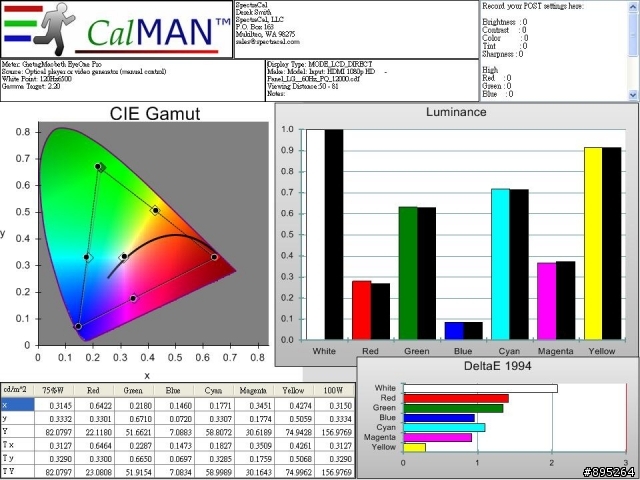

而色彩精準度如何...

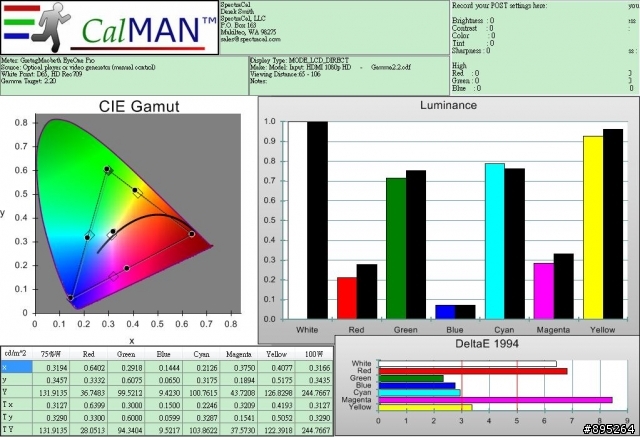

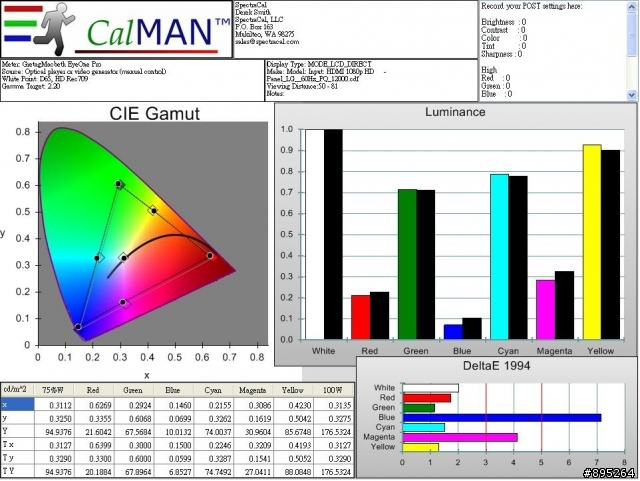

請看量測數據-圖2中的Delta 1994...各色線條都低於1以內最好...


一一一一一一一一一一一一一一一一一一集品 9242-D (原廠電影模式) 一一一一一一一一一一一一一一一一一一
因原廠號稱該系列的電影模式已經由專業人士做色彩學指導~直接編寫工程碼~針對廣色域做色平衡優化~
讓消費者買回家不須在花錢再請專業人士校正~也不需要學會複雜的灰階&色彩校正~
買回家就立即可以享受到何謂有做好色平衡的廣色域機種~
所以小弟就不在做校正直接量測~看看原廠所言是否屬實~

PS3設定值如下:
影像設定:BD/DVD影像輸出格式:RGB
顯示器設定:RGB Range (HDMI):限制
顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):關閉

集品 9342-D進階設定值如下:
進階-MPEG NR:0
進階-ME/MC:中
進階-影像增強:關
進階-自動對比調整:關

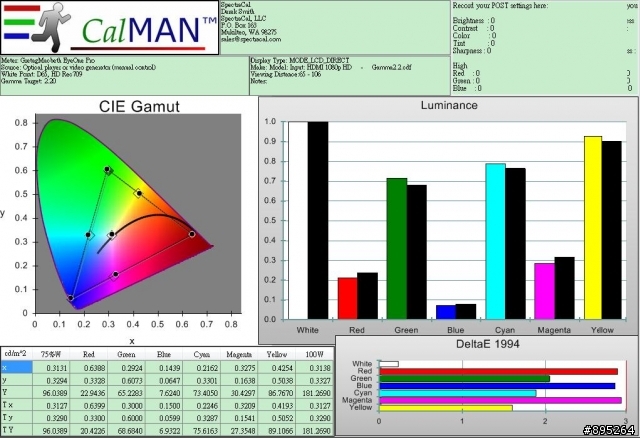

集品 9242-D(原廠號稱廣色域色平衡優化過的電影模式)量測數據如下:


因怕站友看不懂色平衡有沒有做好~
所以小弟直接修正了CalMAN v3.62的Rec.709的規格圖表~
改為廣色域(約NTSC 92%)且有做好色平衡的規格圖表~





一一一一一一一一一一一一一一一一一一集品 9347-ST (原廠電影模式) 一一一一一一一一一一一一一一一一一一
因原廠號稱該系列的電影模式已經由專業人士做色彩學指導~直接編寫工程碼的校正後模式~
讓消費者買回家不須在花錢再請專業人士校正~也不需要學會複雜的灰階&色彩校正~
買回家就立即可以享受何謂國產原廠灰階&色彩最神準機種~
所以小弟就不在做校正直接量測~看看原廠所言是否屬實~

PS3設定值如下:
影像設定:BD/DVD影像輸出格式:RGB
顯示器設定:RGB Range (HDMI):限制
顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):關閉

集品 9347-ST進階設定值如下:
進階-MPEG NR:0
進階-ME/MC:中
進階-影像增強:關
進階-自動對比調整:關

集品 9347-ST(原廠號稱已校正過的電影模式)量測數據如下:







一一一一一一一一一一一一一一一一一VIZIO 471XVT-T (原廠電影模式) 一一一一一一一一一一一一一一一一一
因好奇心驅使...
所以小弟直接按下回復出廠設定~然後改成電影模式~
也量測了一下471XVT-T的原廠電影模式~看看該機種的原廠電影模式精準度如何~


PS3設定值如下:
影像設定:BD/DVD影像輸出格式:Y Pb/Cb Pr/Cr
顯示器設定:RGB Range (HDMI):限制
顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):關閉

471XVT-T的原廠電影模式:
請按下回復出廠設定即可...
但是小弟在兩個設定選單內都有按回復出廠設定...

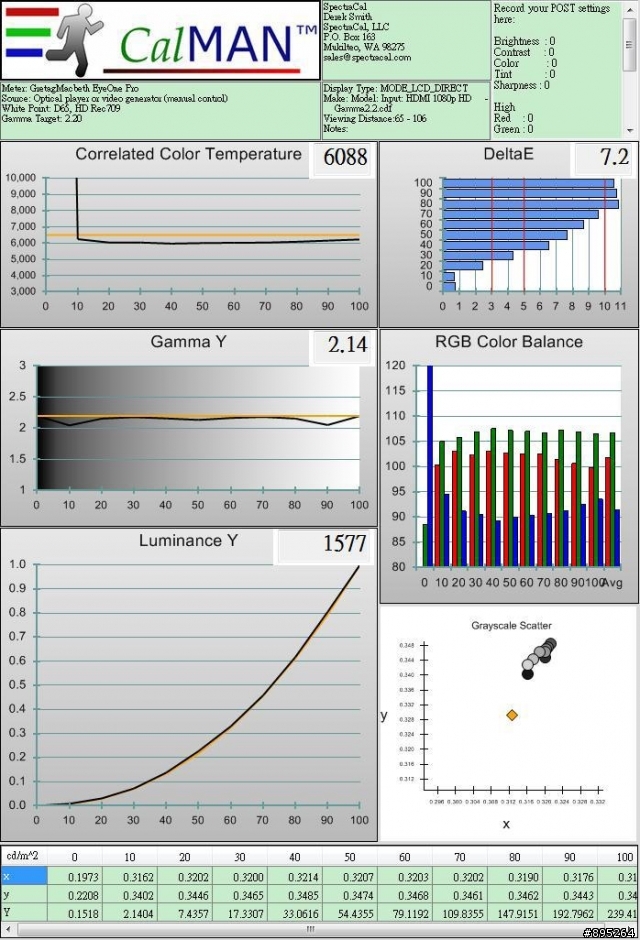

VIZIO 471XVT-T(原廠電影模式)量測數據如下:







一一一一一一一一一一一一一一一一一VIZIO 471XVT-T (自訂模式校正) 一一一一一一一一一一一一一一一一一
量測了471XVT-T原廠電影模式後~怎麼能少了真正做過校正的模式呢~
雖然471XVT-T只有色溫(白平衡)可做調整...沒有色彩管理系統可做色彩校正...但它原廠色彩精準度有其水準...
所以小弟就稍加修正一下色彩飽和度與色相兩項設定值...讓它得到更好的色平衡...

雖測試環境屬於低光害場所~但有不少站友反應~
希望小弟可以提供輝度在高一點的版本~所以此次把最高輝度訂在50 fL(178cd/m2)~
使用PS3播放AVSHD量測100 IRE的窗型純白訊號~先修正最大輝度~
然後再將對比與亮度做出適當的修正~依不損失最低輝度與保持最高輝度為基礎~
調整對比/亮度將灰階暗部/亮部拉至最明顯情況~

VIZIO 471XVT-T(PS3-BD專用)設定值如下:
影像模式:自訂
背光亮度:42
亮度:50
對比:50
色彩飽和度:44
色相:0
銳利度:0
近階影像設定-動態雜訊抑制:關閉
近階影像設定-色彩提升:關閉
近階影像設定-動態亮度:關閉
近階影像設定-背光模式:關閉
近階影像設定-色溫:標準
色溫-紅色:118
色溫-綠色:108
色溫-藍色:147
動態補償-動態補償效果:中
動態補償-完全電影模式:清晰

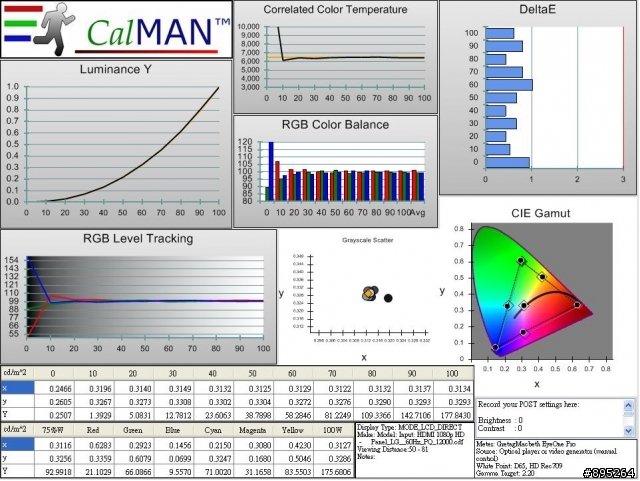

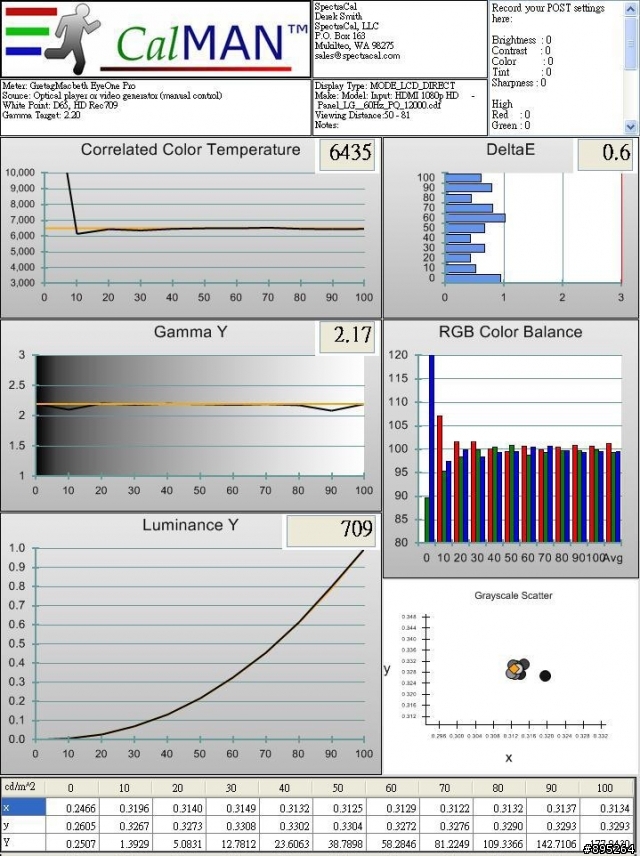

VIZIO 471XVT-T 校正後量測數據如下:

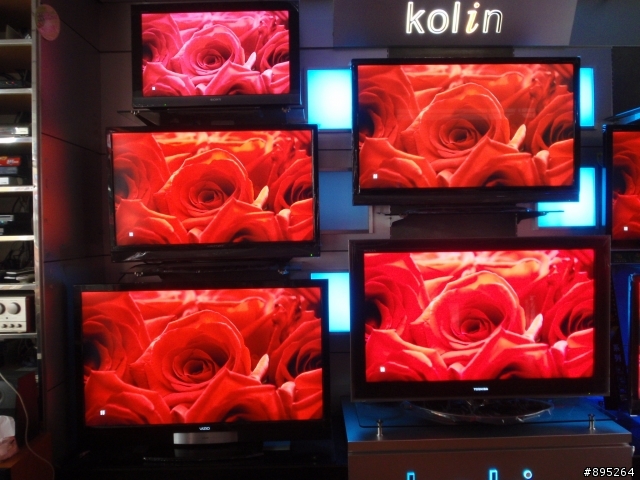

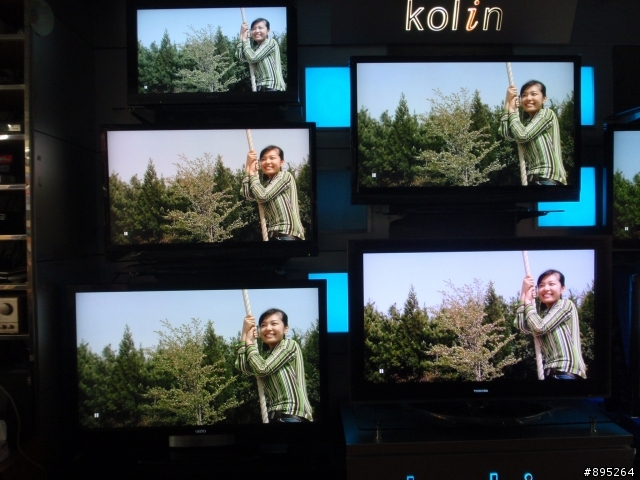

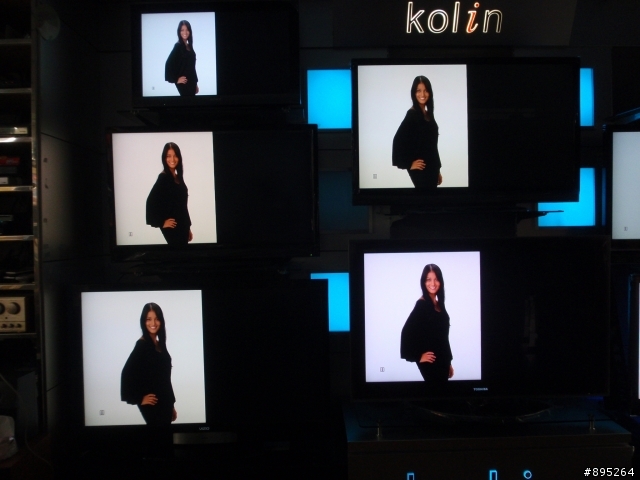

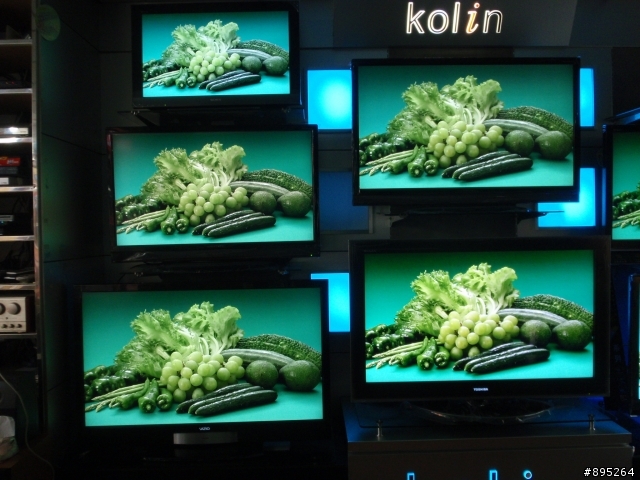

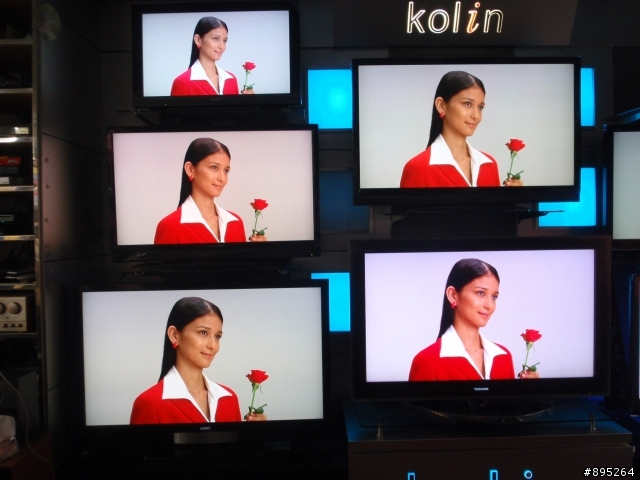

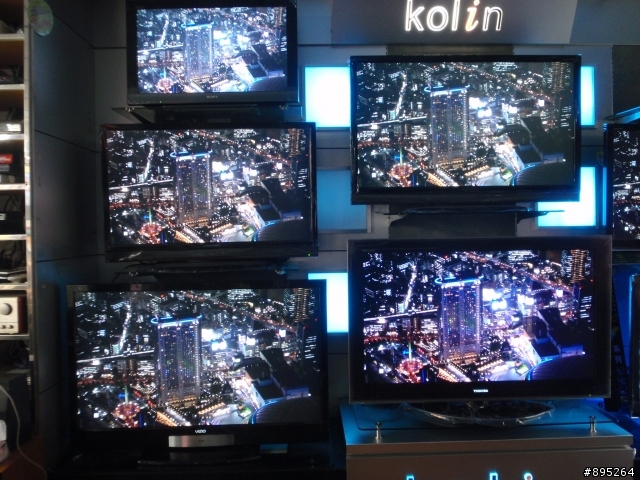

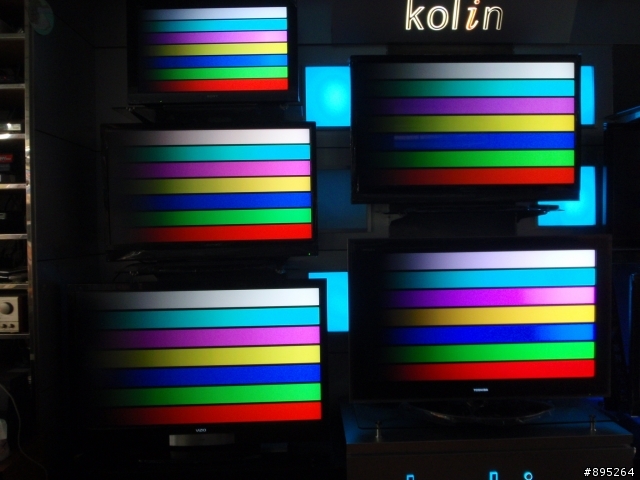

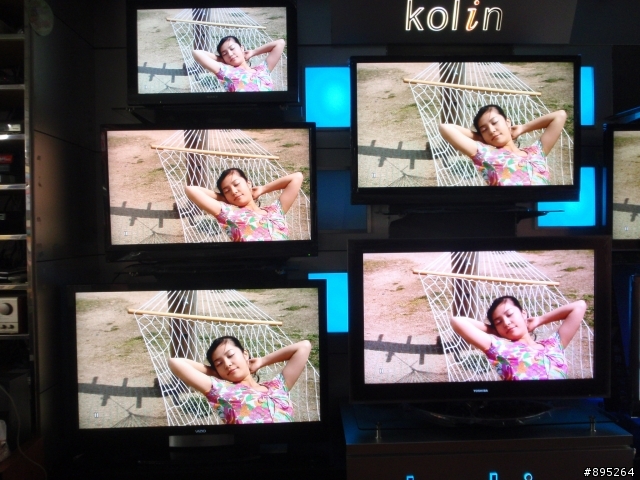

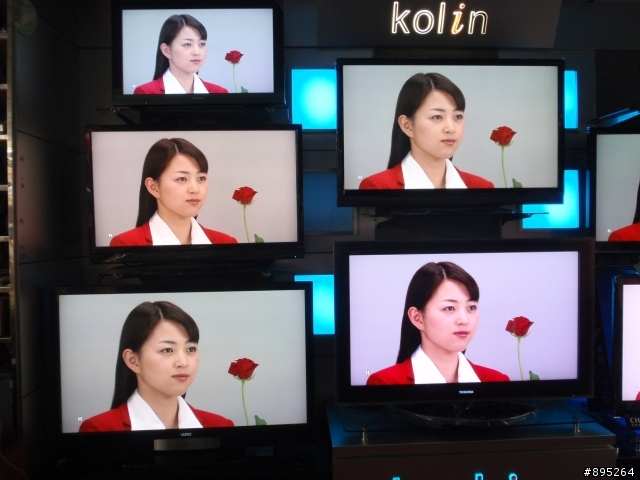

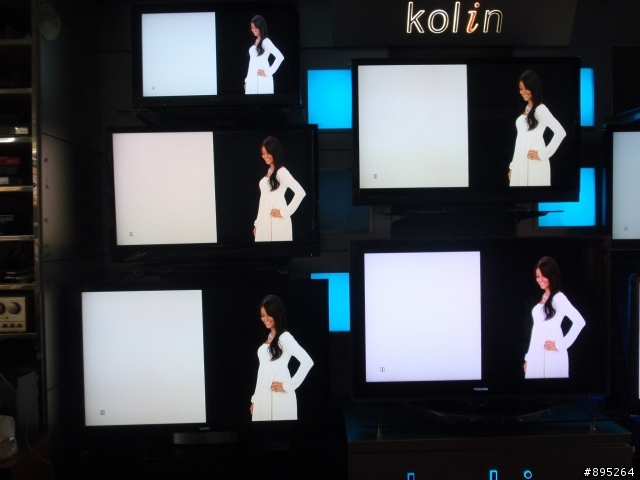

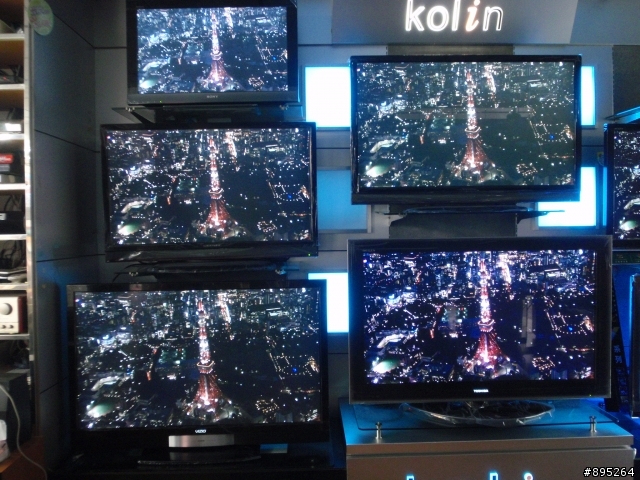

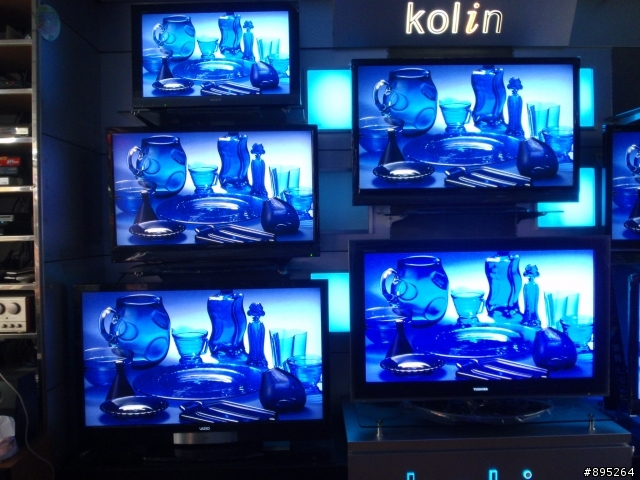

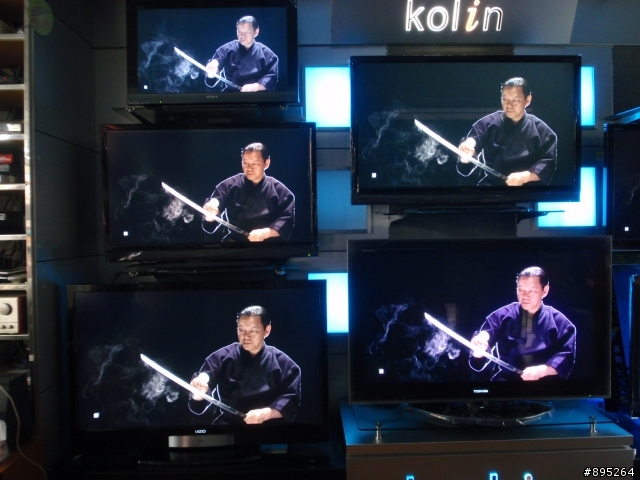

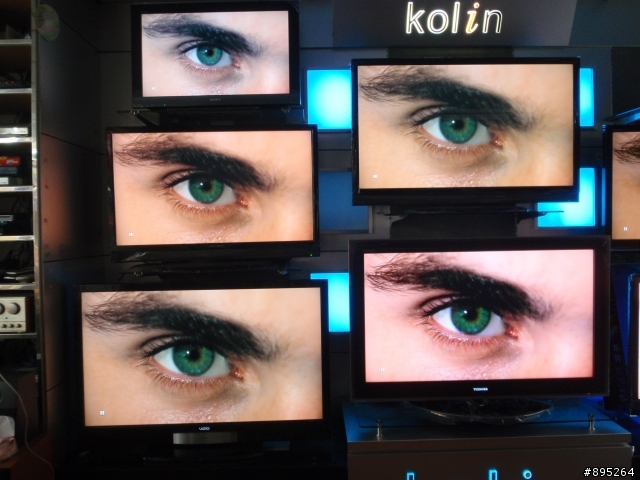

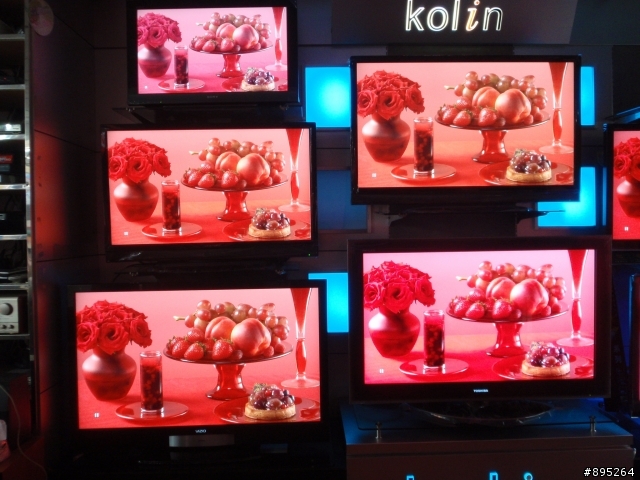

SONY 32EX400(原廠電影模式)
集品 9242-D(原廠電影模式)	集品 9347-ST (原廠電影模式)
VIZIO 471XVT-T(自訂模式校正後)	東芝 46ZV650U(原廠電影模式)

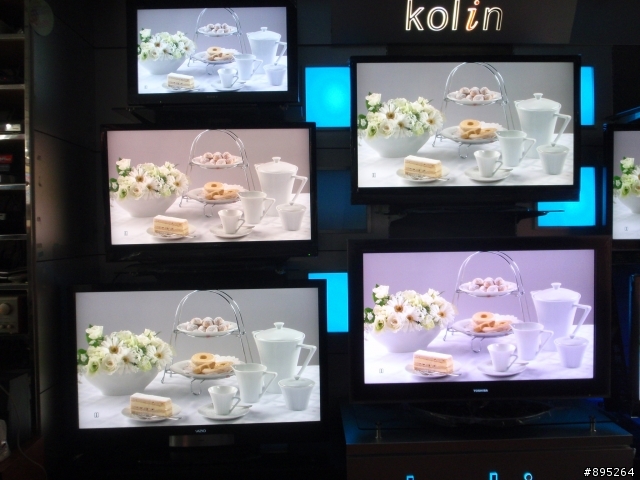

一一一一一一一一一一一一一照片僅供參考~請依實機表現為主~原因如下一一一一一一一一一一一一一
集品9242-D...現場看還算蠻正常的...但照片一拍下去...就變成灰階嚴重偏紅...
東芝46ZV650U...現場看色溫是有偏高取向...但照片一拍下去...就變成灰階嚴重偏藍(色溫嚴重偏高)...
不知道問題到底是出在相機的白平衡還是拍攝角度造成的反光影響...




































一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一
