[開箱解剖文]SONY 日規46X5000完全解剖~

SONY-46X5000(日規)

一位是神經錯亂+吃飽撐著的曹大...
一位是吃飽太閒+沒事找事的小弟...
兩個人從半夜凌晨一點多開始拆卸/研究/拍照...
一直到快要凌晨四點才收工...兩個人跟神經病一樣...
以下是小弟與曹大聯手~所蹦出的火花~ orz

orz

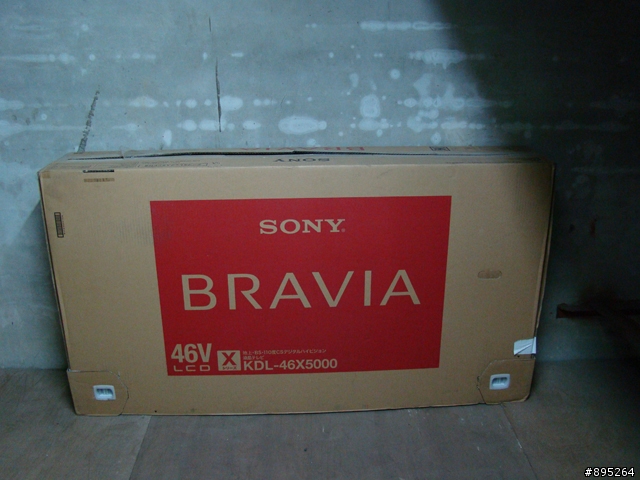

今日的主角

[開箱解剖文]SONY 日規46X5000完全解剖~

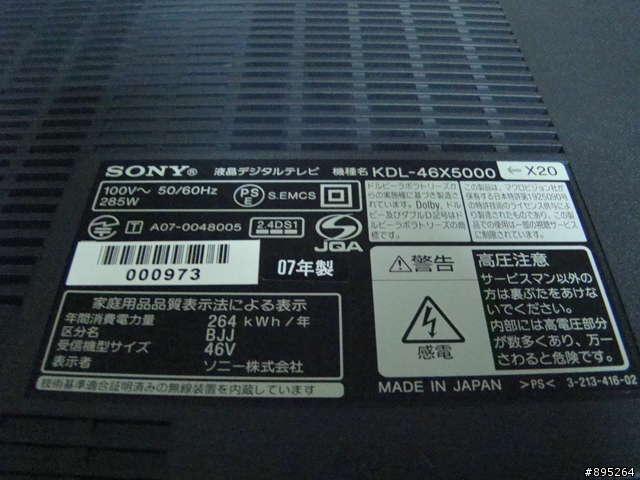

機體背後標籤

[開箱解剖文]SONY 日規46X5000完全解剖~

機體背板

[開箱解剖文]SONY 日規46X5000完全解剖~

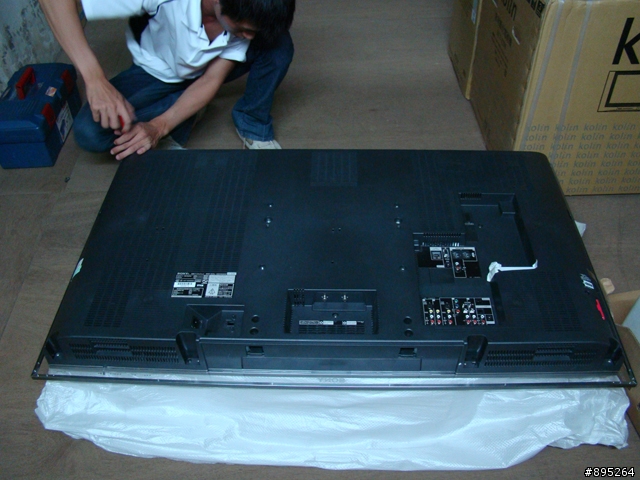

時間有限...小弟動手先拆了...
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

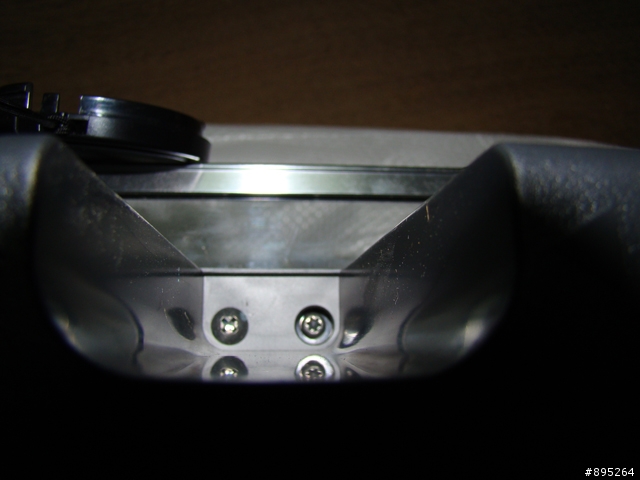

直立架安裝位置

[開箱解剖文]SONY 日規46X5000完全解剖~

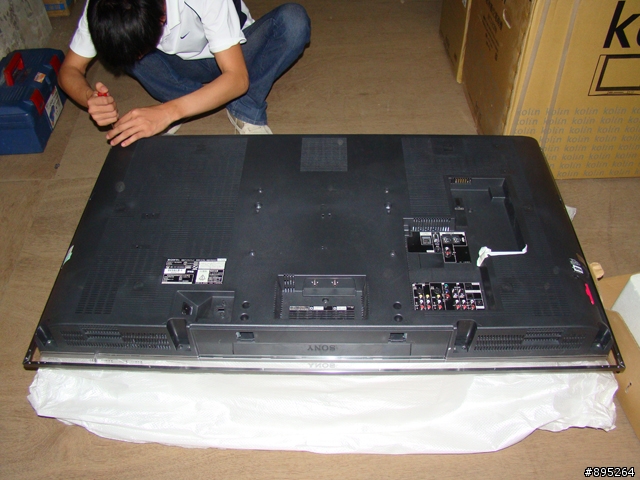

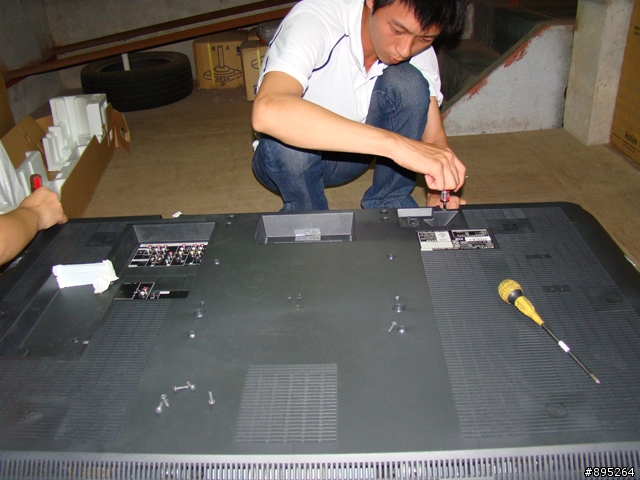

很大一台...螺絲很多...(人醜傷眼勿見怪)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

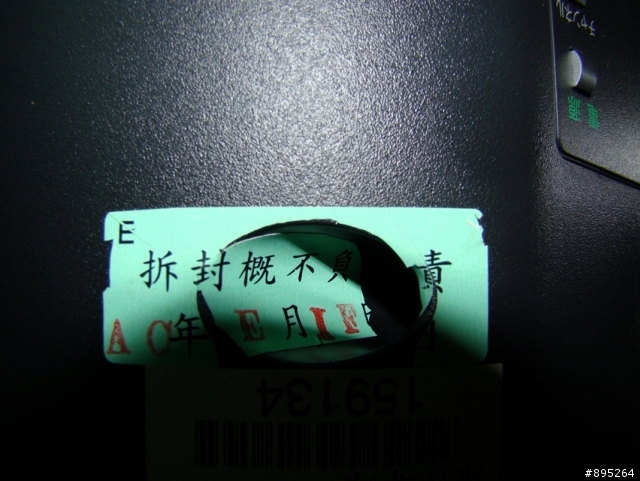

貿易商的保固貼(1)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

貿易商的保固貼(2)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

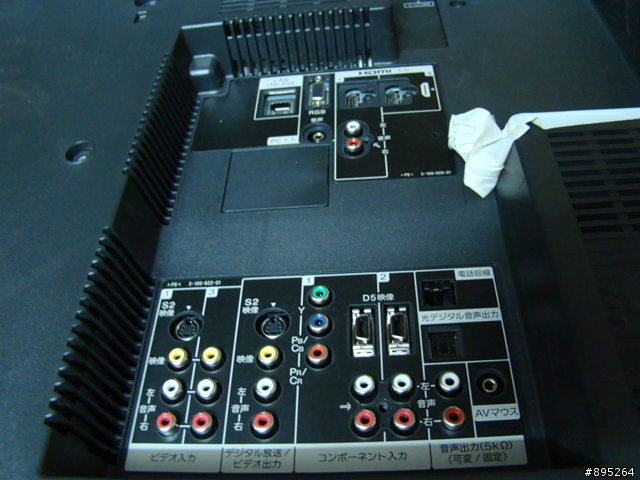

機體背板輸出/入端子插孔
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

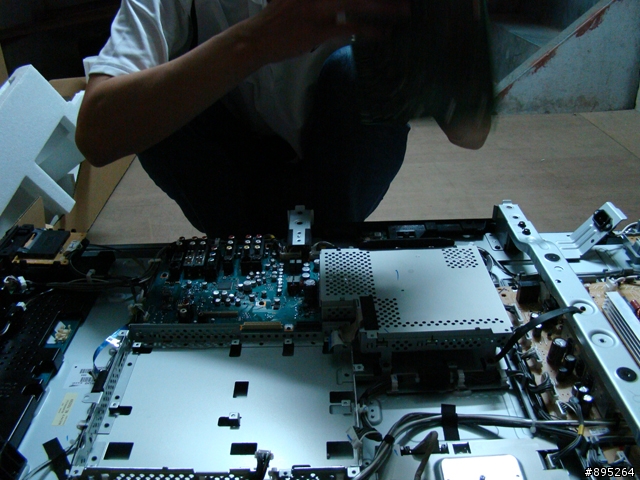

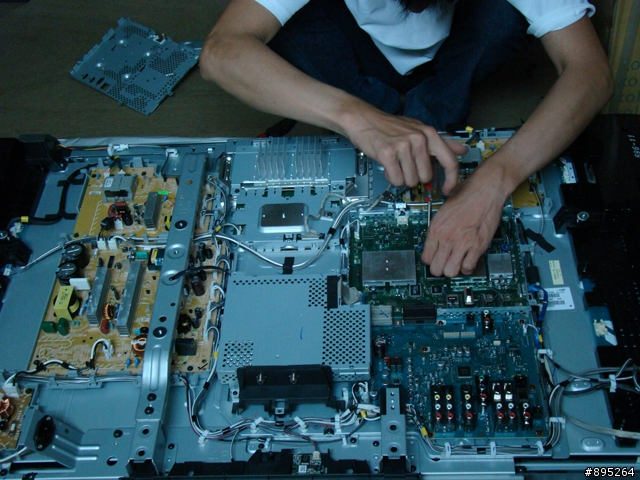

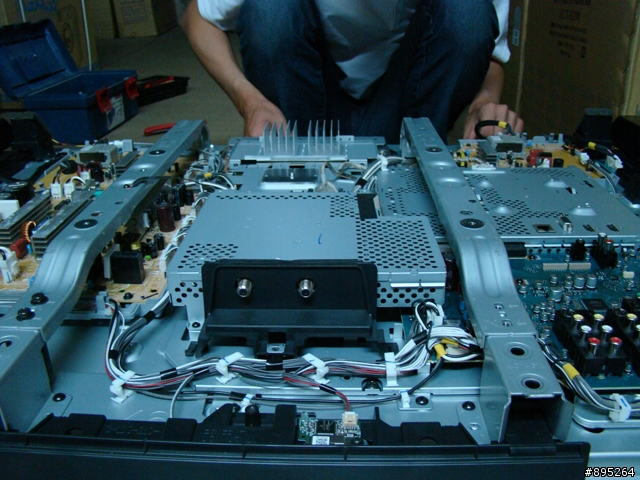

46X5000露背裝
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

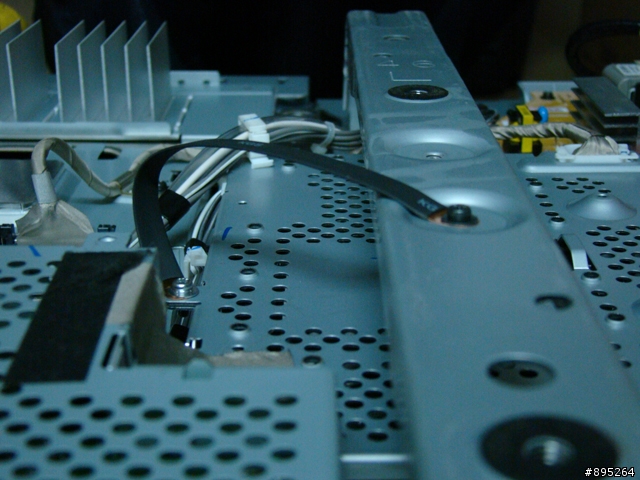

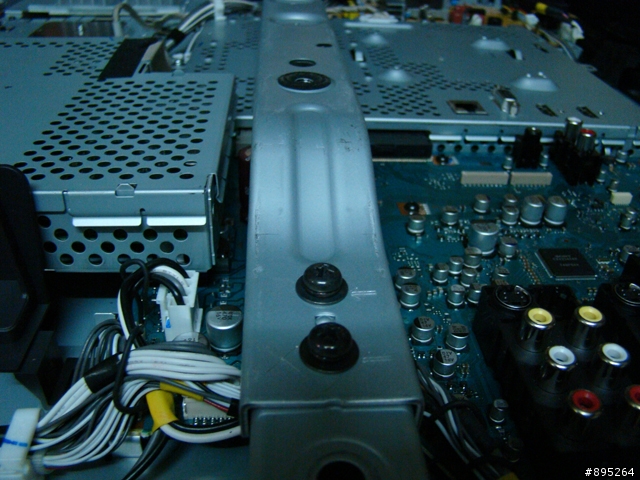

支撐璧掛的骨架

[開箱解剖文]SONY 日規46X5000完全解剖~

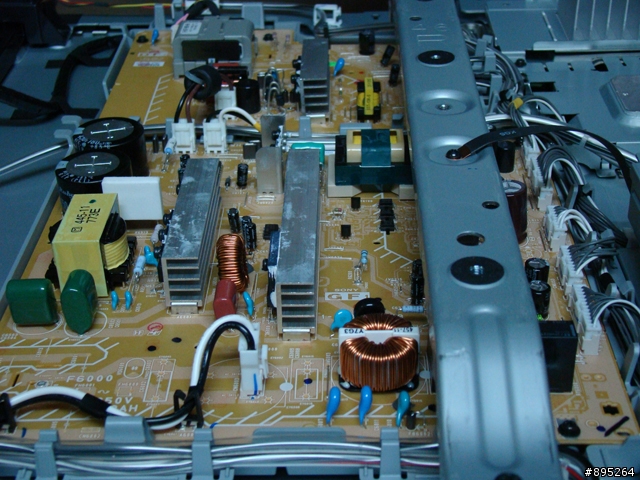

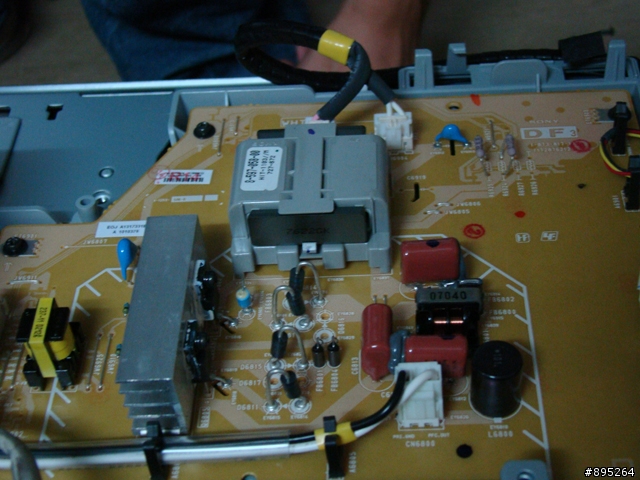

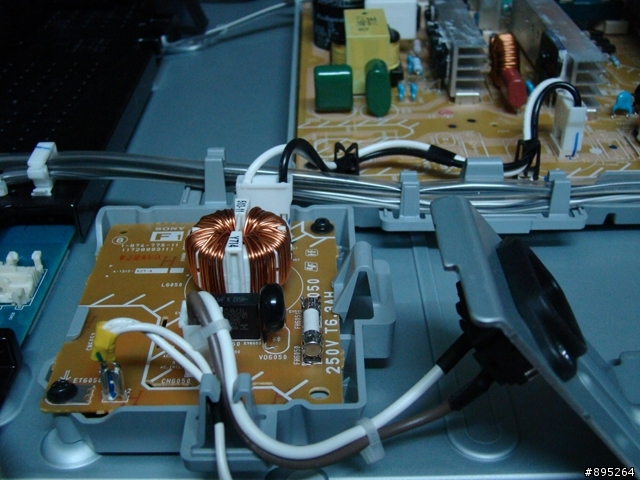

電源IC板(1)

[開箱解剖文]SONY 日規46X5000完全解剖~

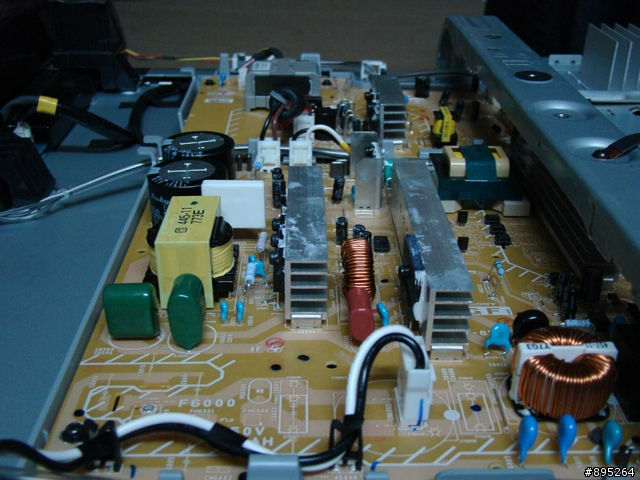

電源IC板(2)

[開箱解剖文]SONY 日規46X5000完全解剖~

電源IC板(3)

[開箱解剖文]SONY 日規46X5000完全解剖~

電源IC板(4)

[開箱解剖文]SONY 日規46X5000完全解剖~

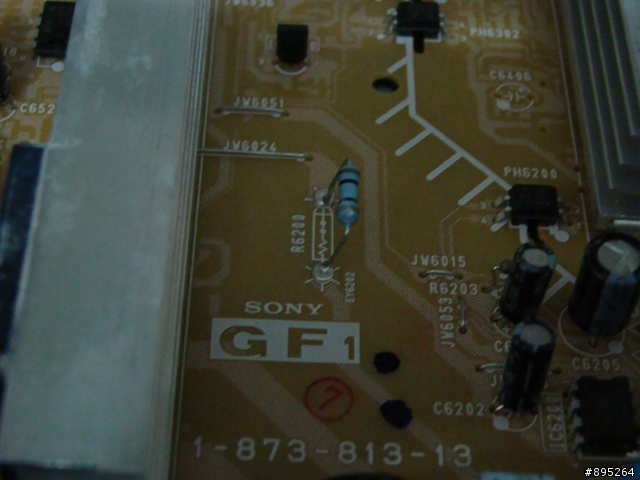

電源IC板編號

[開箱解剖文]SONY 日規46X5000完全解剖~

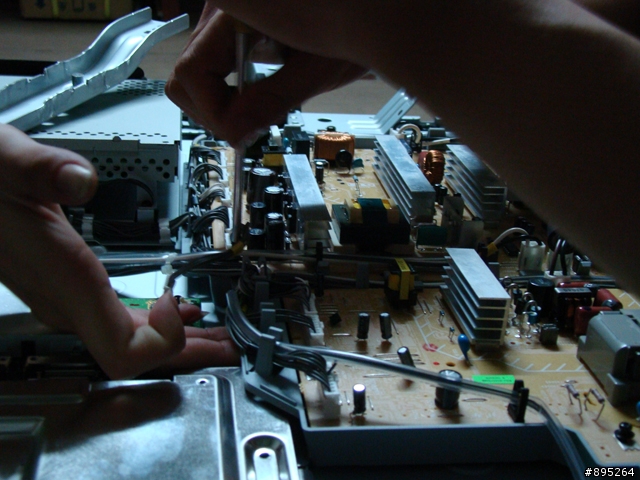

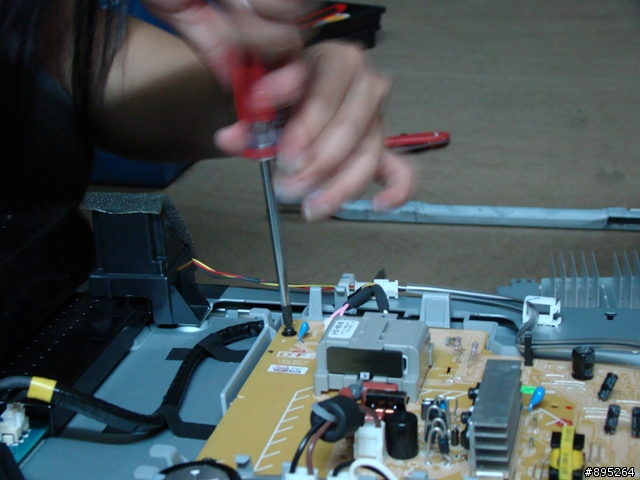

電源IC板...(小弟的女王正在幫忙拆螺絲)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

機體內部標籤

[開箱解剖文]SONY 日規46X5000完全解剖~

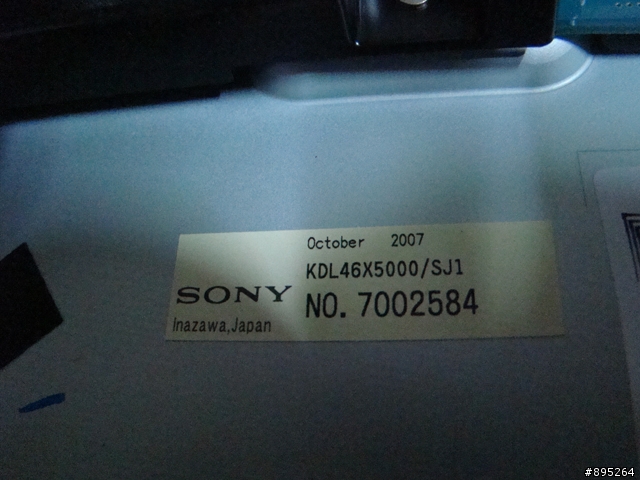

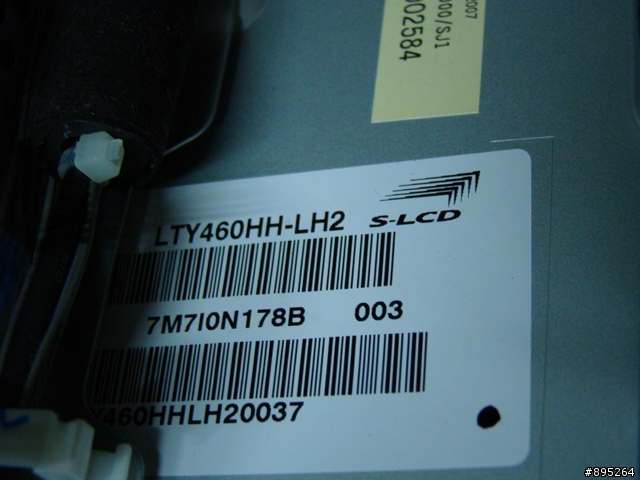

面板模組標籤

[開箱解剖文]SONY 日規46X5000完全解剖~

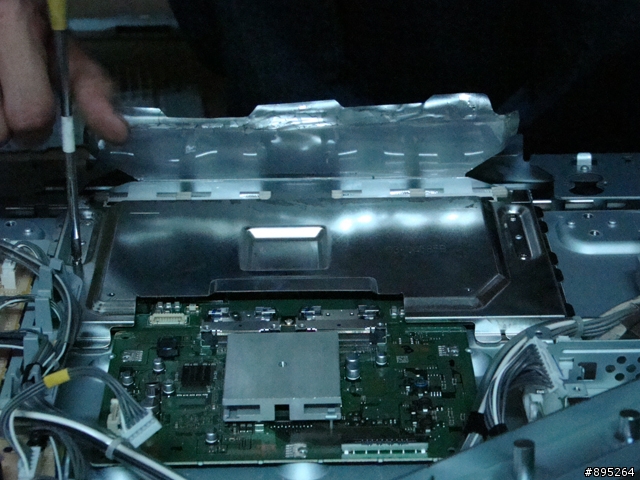

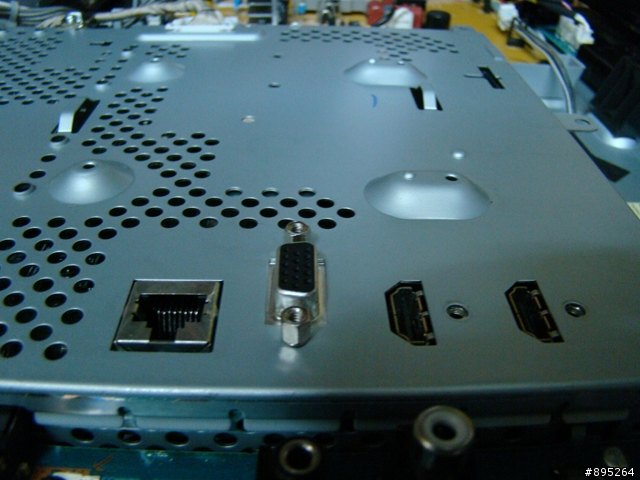

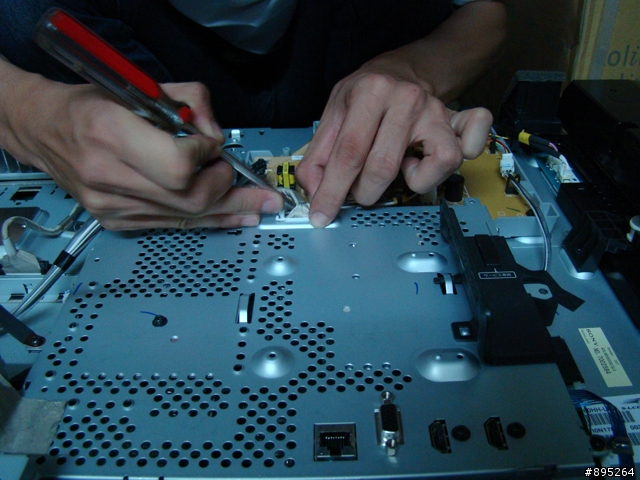

影像主板外殼(1)

[開箱解剖文]SONY 日規46X5000完全解剖~

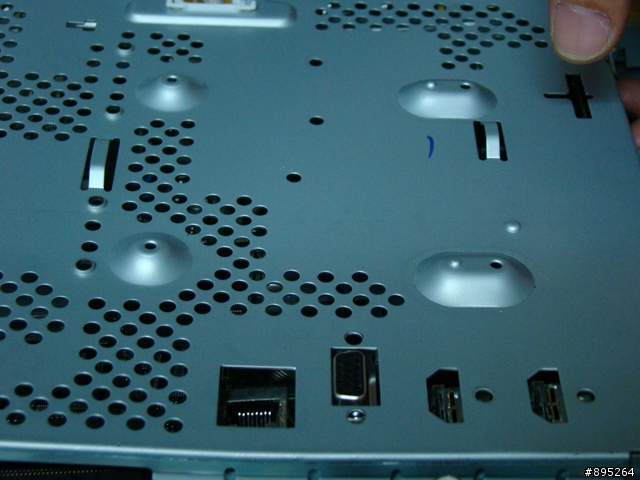

影像主板外殼(2)

[開箱解剖文]SONY 日規46X5000完全解剖~

影像副板

[開箱解剖文]SONY 日規46X5000完全解剖~

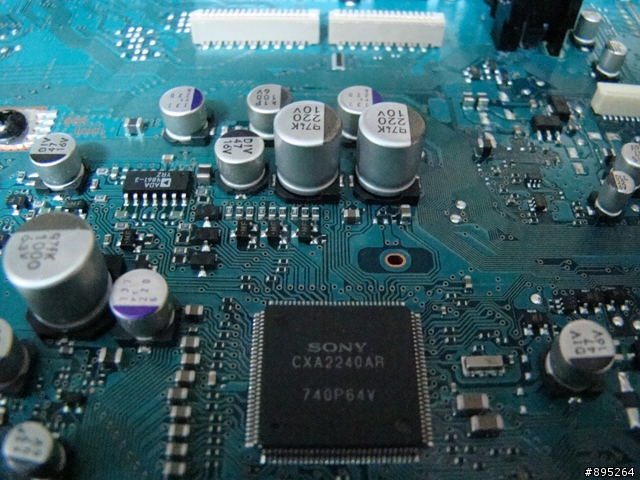

影像副板上的晶片 SONY CXA2240AR
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

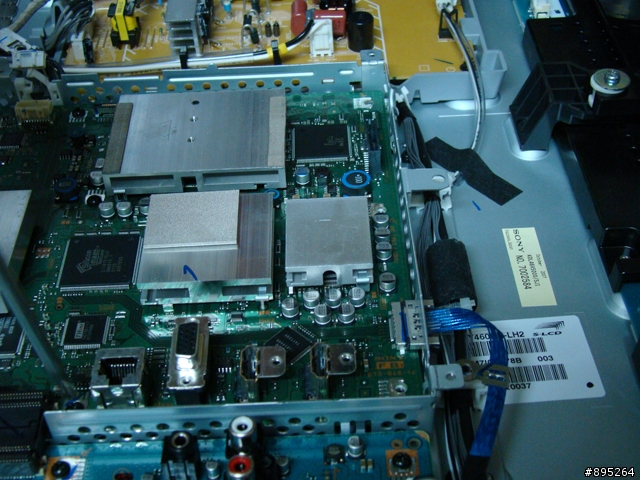

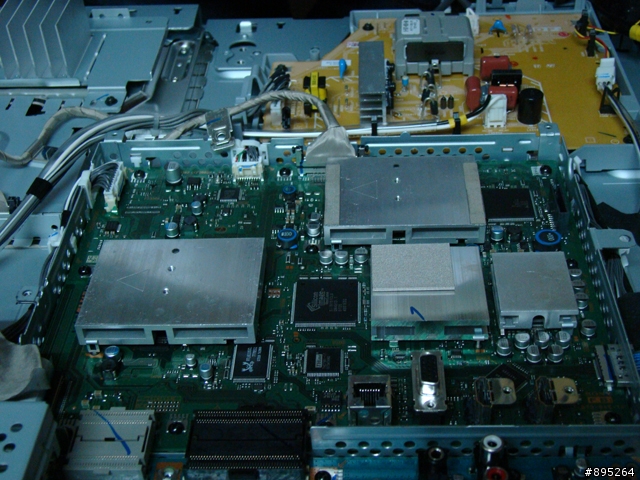

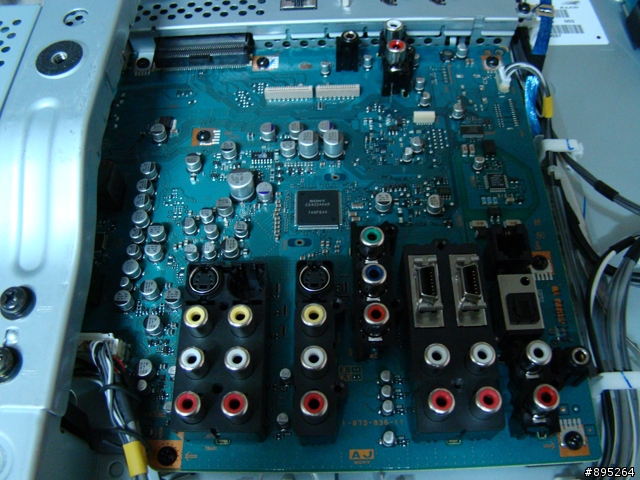

影像主板

[開箱解剖文]SONY 日規46X5000完全解剖~

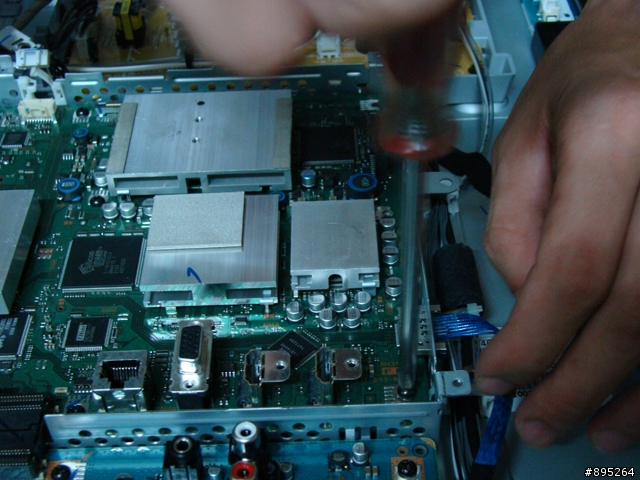

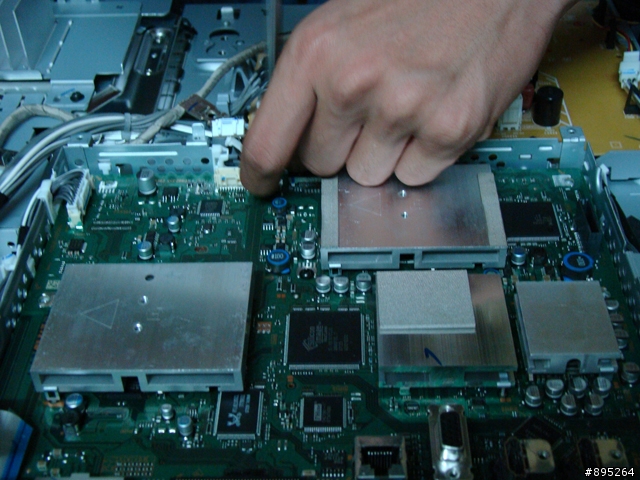

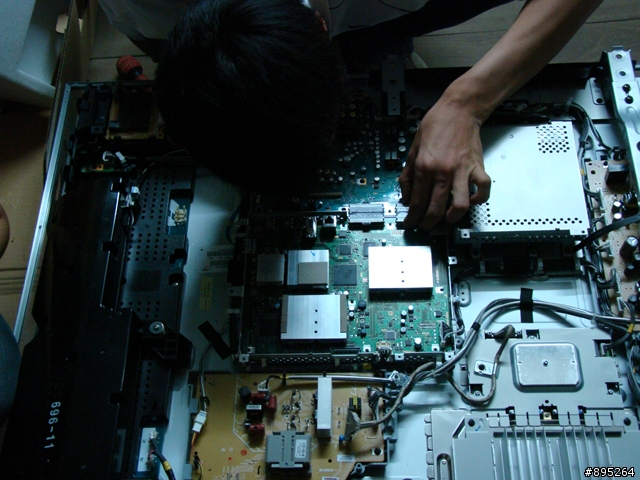

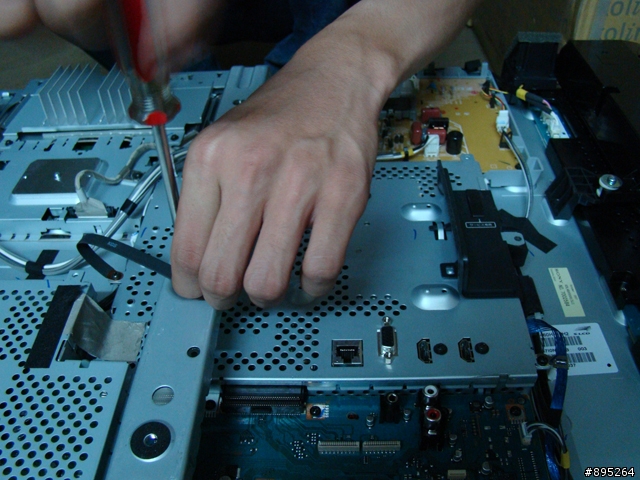

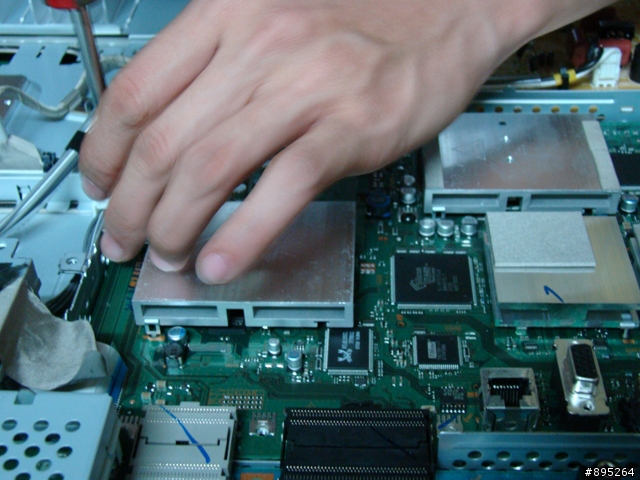

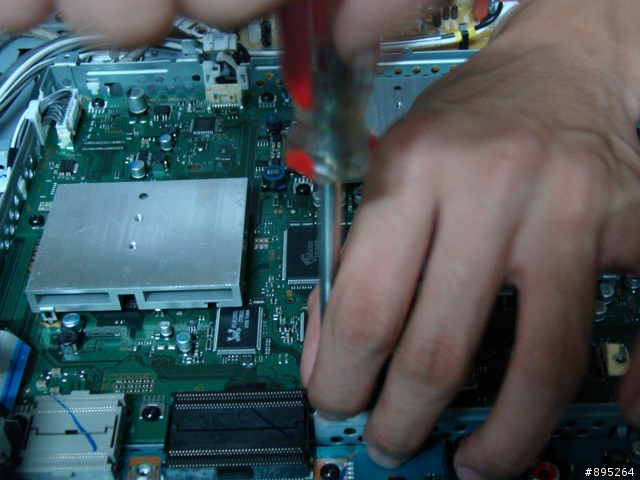

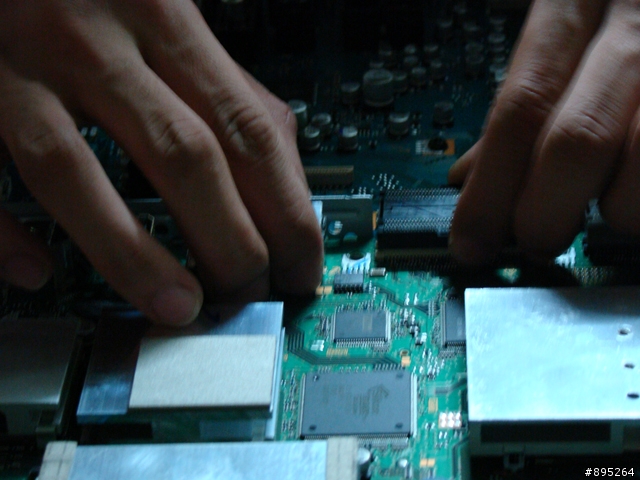

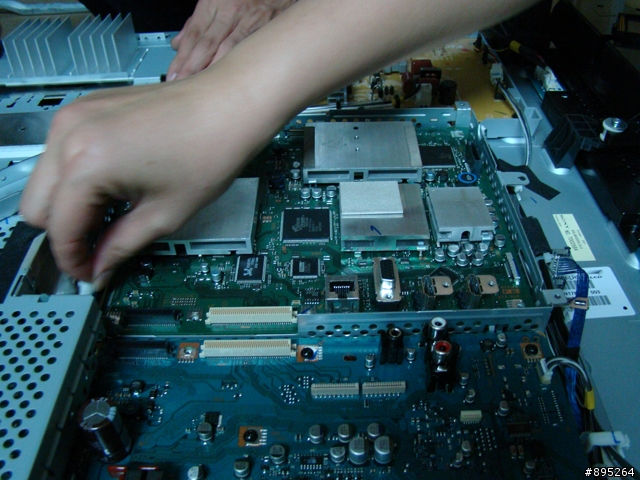

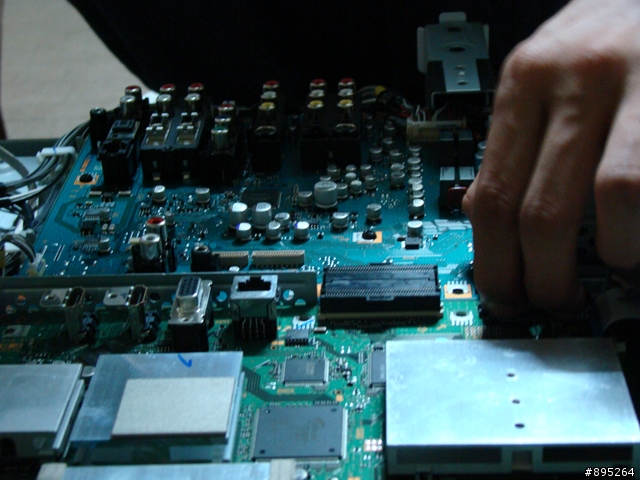

影像主板拆解中

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板拆解中

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板拆解中

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板拆解中

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板拆解中

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板拆解中

[開箱解剖文]SONY 日規46X5000完全解剖~

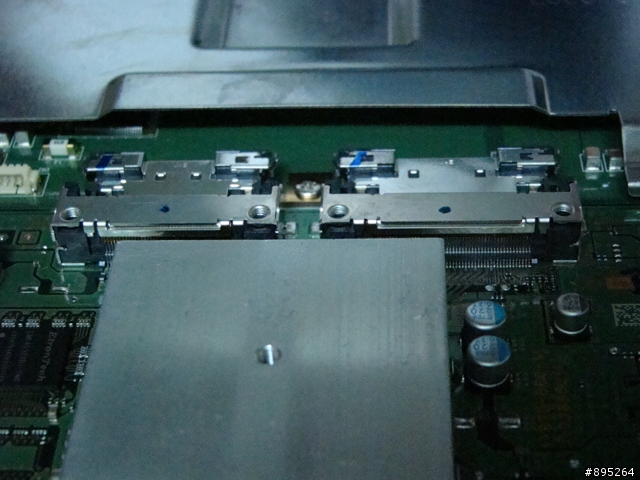

主/副板的黑*1 & 灰*1連接橋...(1)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

主/副板的黑*1 & 灰*1連接橋...(2)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

主/副板的黑*1 & 灰*1連接橋...(3)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

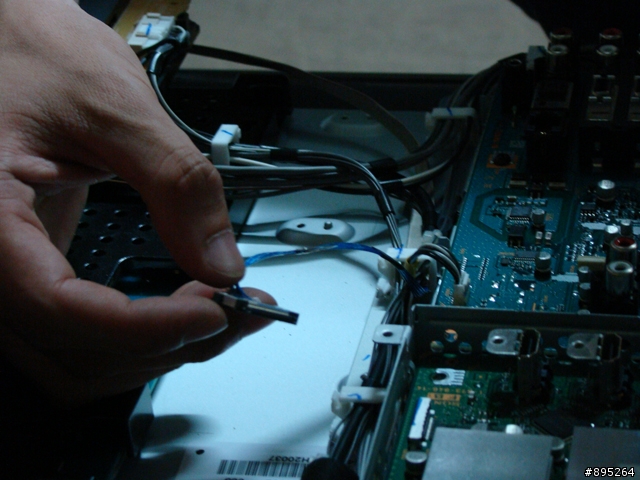

影像主板上的連接線

[開箱解剖文]SONY 日規46X5000完全解剖~

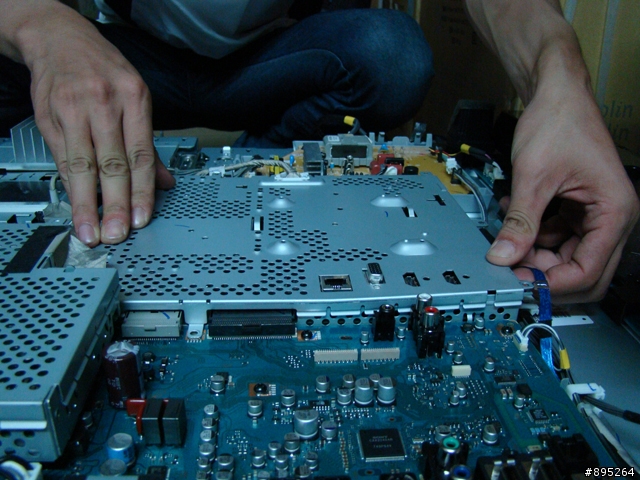

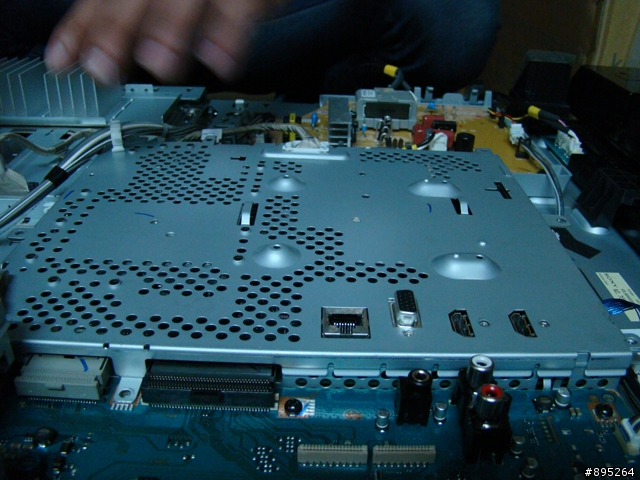

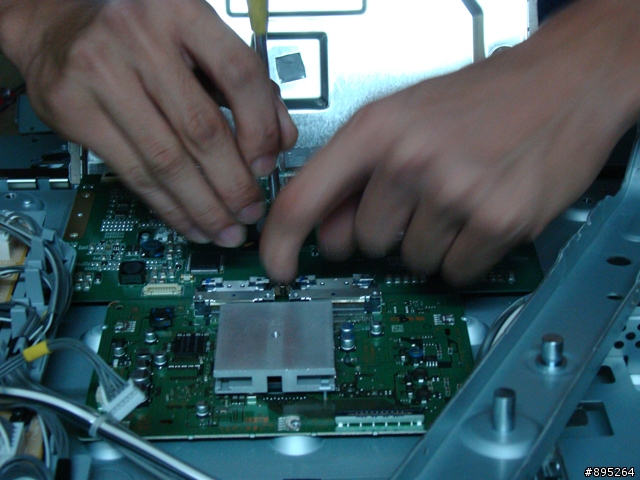

準備拆解主/副板的連接橋
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

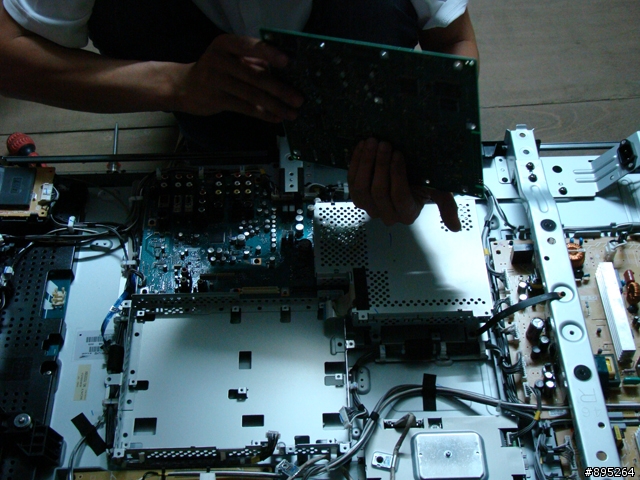

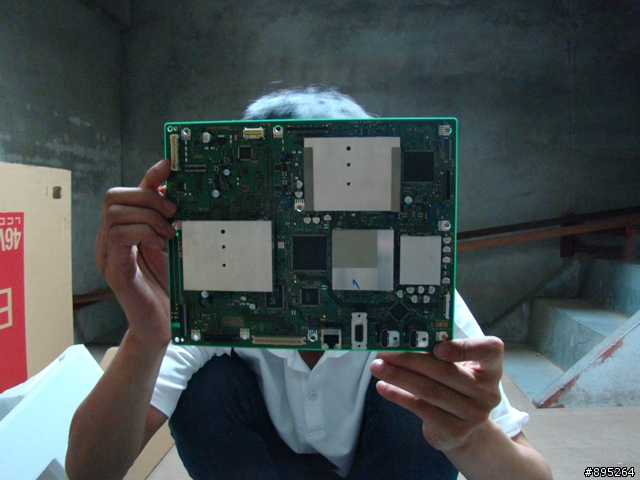

影像主板拆下來囉(1)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板拆下來囉(2)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板拆下來囉(3)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板(正面)~上面有鋁製散熱片喔~(此散熱片超難拆)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

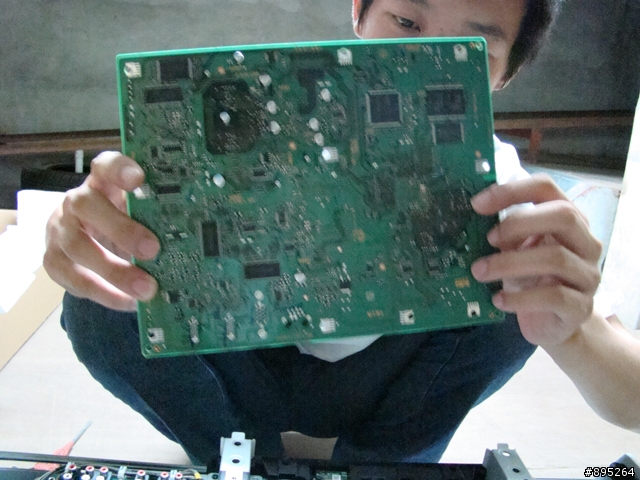

影像主板(背面)

[開箱解剖文]SONY 日規46X5000完全解剖~

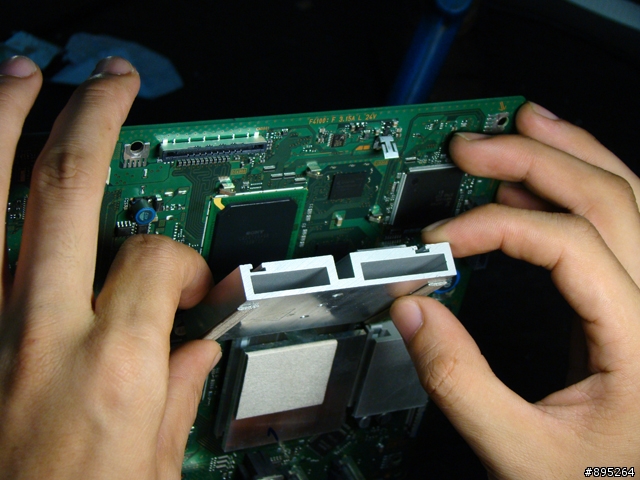

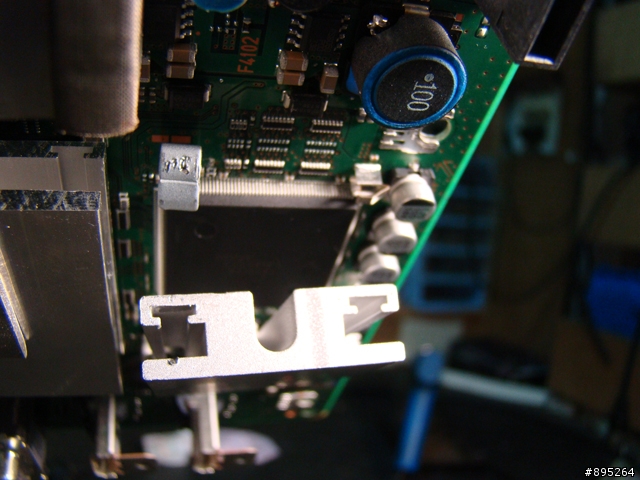

拆解影像主板上的鋁製散熱片
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

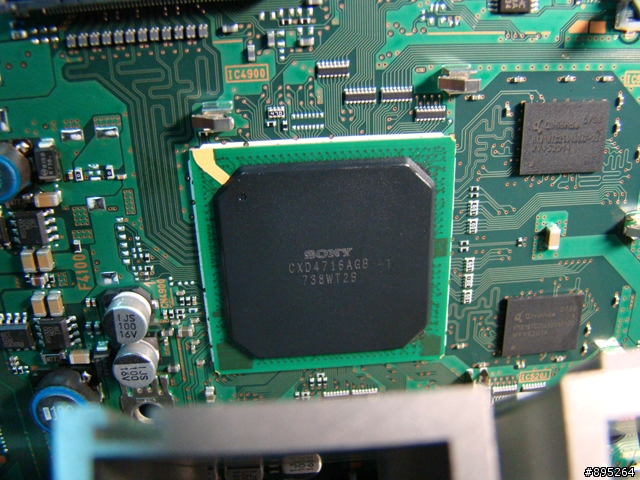

X5000的影像處理晶片 CXD4716AGB
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

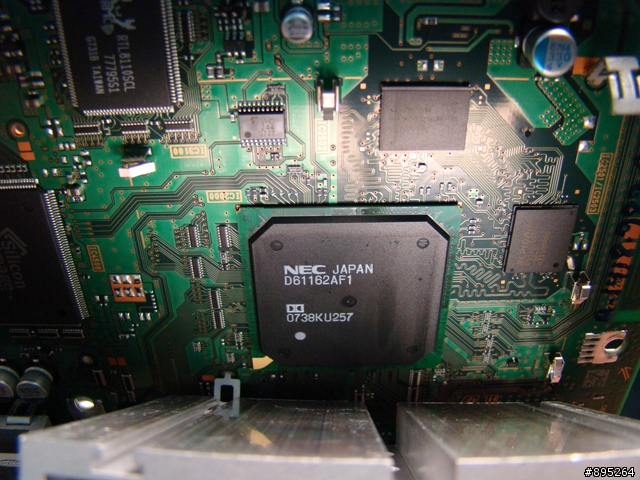

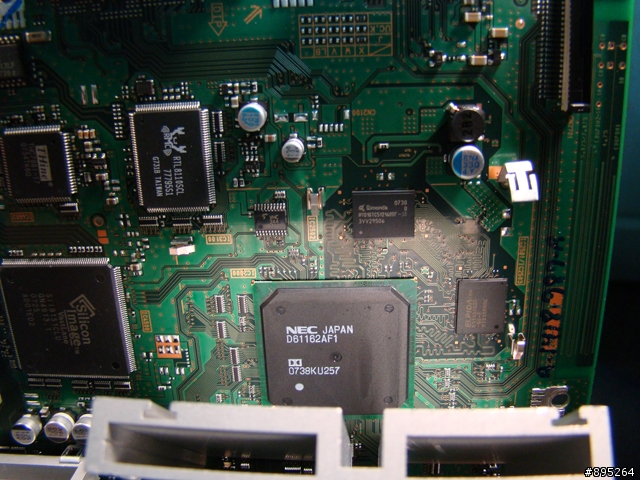

影像主板上的晶片~NEC D61162AF1~(1)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板上的晶片~NEC D61162AF1~(2)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板上的晶片~(拍謝...烏漆嘛黑)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

影像主板上的晶片~(拍謝...烏漆嘛黑)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

上:影像主板(背面)~下:影像副板(正面)
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

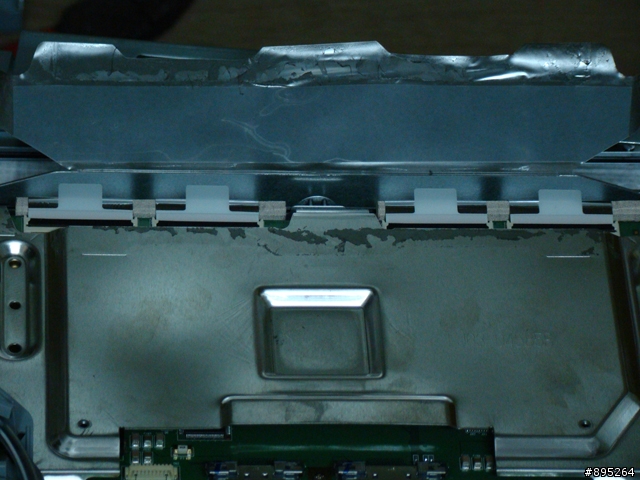

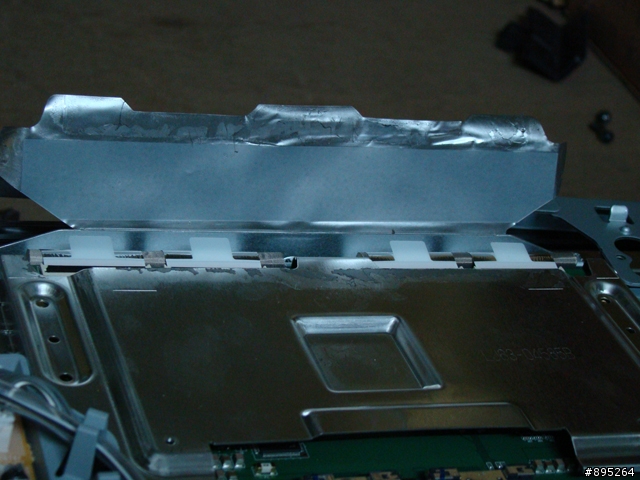

超級黏的膠帶...

[開箱解剖文]SONY 日規46X5000完全解剖~

超級黏的膠帶...

[開箱解剖文]SONY 日規46X5000完全解剖~

404652FIX2HC6 LV1.2散熱外殼
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

404652FIX2HC6 LV1.2上的連接橋
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

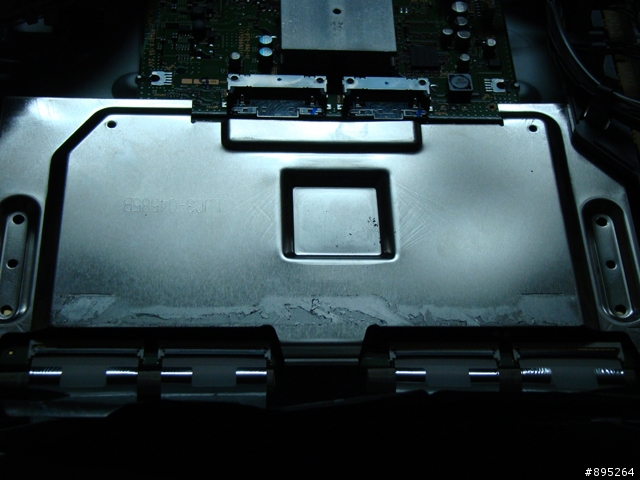

404652FIX2HC6 LV1.2散熱外殼
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

拆解404652FIX2HC6 LV1.2散熱外殼
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

拆解404652FIX2HC6 LV1.2散熱外殼
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

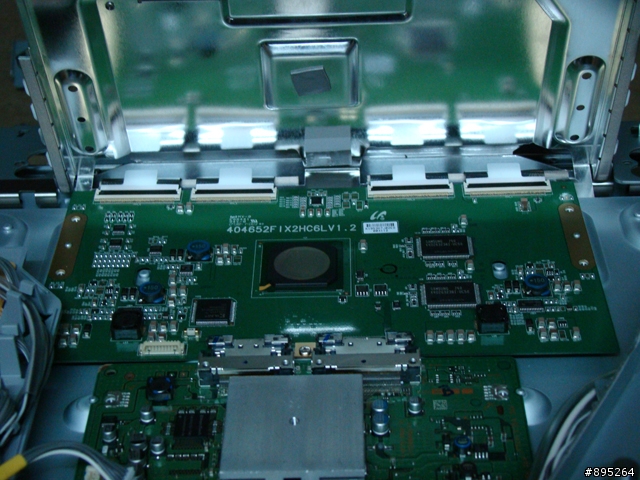

404652FIX2HC6 LV1.2
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

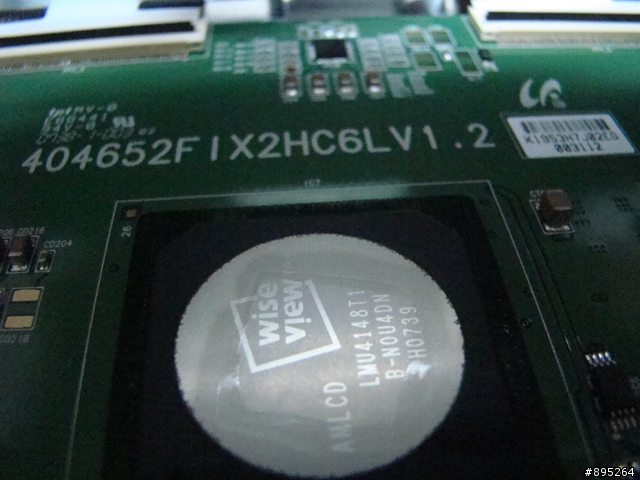

404652FIX2HC6 LV1.2上的晶片
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

404652FIX2HC6 LV1.2
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

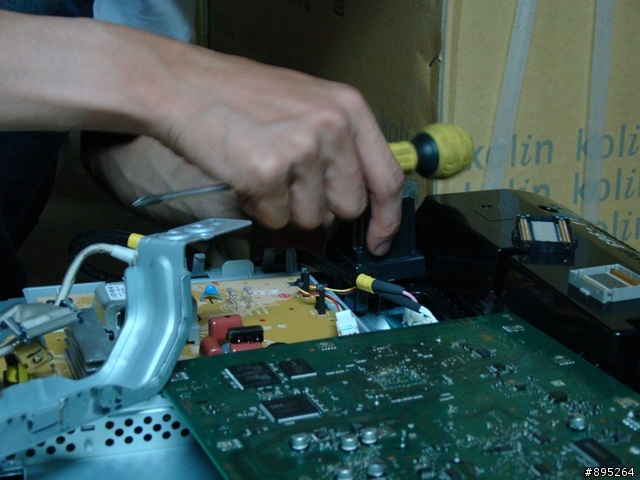

拆解機體內的散熱風扇
[開箱解剖文]SONY 日規46X5000完全解剖~

[開箱解剖文]SONY 日規46X5000完全解剖~

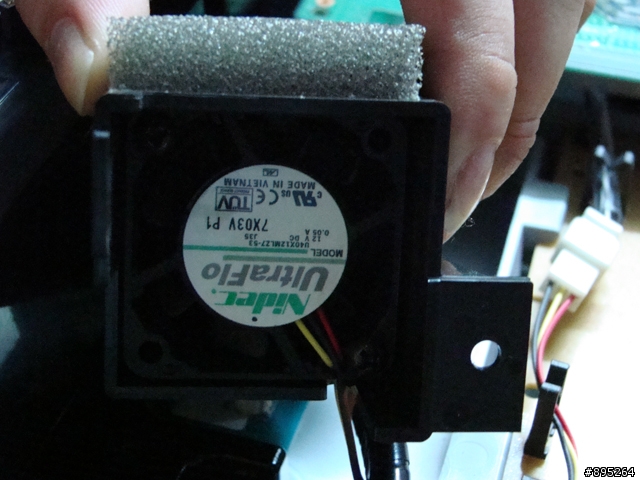

機體內的風扇*2

[開箱解剖文]SONY 日規46X5000完全解剖~

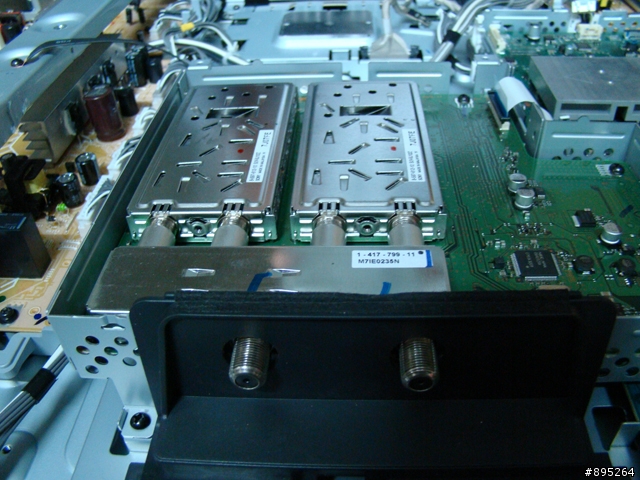

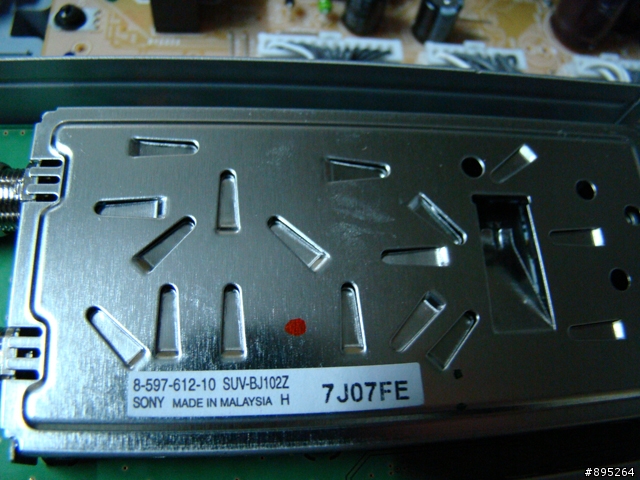

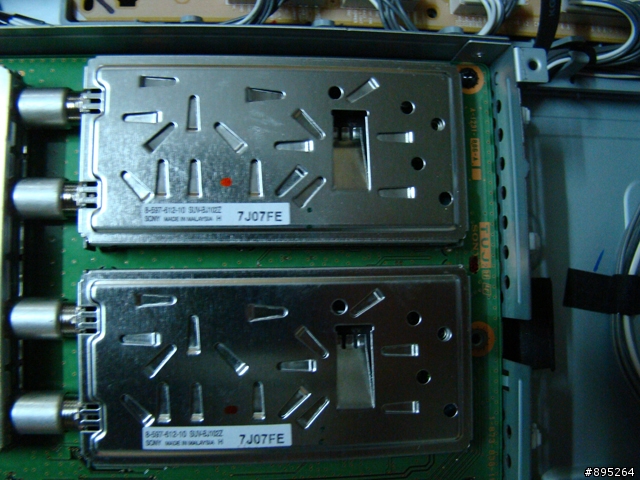

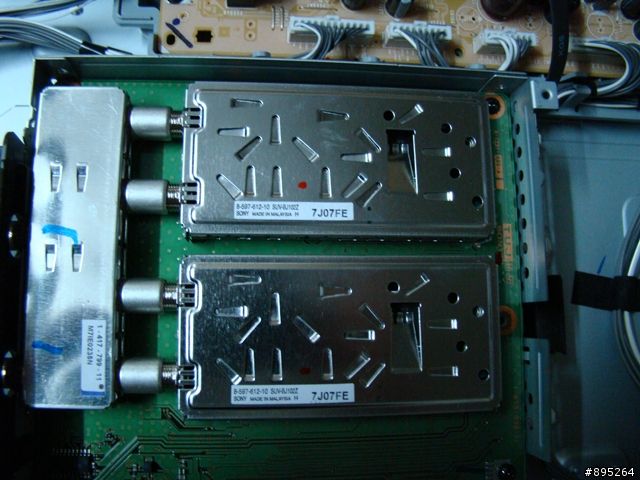

BS(1)

[開箱解剖文]SONY 日規46X5000完全解剖~

BS(2)

[開箱解剖文]SONY 日規46X5000完全解剖~

BS(3)

[開箱解剖文]SONY 日規46X5000完全解剖~

BS(4)

[開箱解剖文]SONY 日規46X5000完全解剖~

準備回裝(1)

[開箱解剖文]SONY 日規46X5000完全解剖~

準備回裝(2)

[開箱解剖文]SONY 日規46X5000完全解剖~

準備回裝(3)

[開箱解剖文]SONY 日規46X5000完全解剖~

準備回裝(4)

[開箱解剖文]SONY 日規46X5000完全解剖~

準備回裝(5)

[開箱解剖文]SONY 日規46X5000完全解剖~

準備回裝(6)

[開箱解剖文]SONY 日規46X5000完全解剖~

準備回裝(7)

[開箱解剖文]SONY 日規46X5000完全解剖~

看到這裡~或許會有站友詢問~
為什麼沒有拍出DRC MF v2.5晶片(CXD3816GB)...
(因為那顆晶片的散熱片超級難烙/超級難拆~為了不想發生意外~所以只好選擇放棄)

日規/台規內裝相差不少...
但整體上來說~主IC迴路等同~
如果不介意平輸品的話...還買日規的吧...

2008-11-29 18:01 #1

文章關鍵字

開箱解剖文 SONY 日規46X5000 46

456分

2樓

個人積分：456分

文章編號：9206231

光之白翼 wrote:
SONY-46X50...(恕刪)

哇哈哈~
我來搶頭香,先加5分先

平行輸入品有一年保固,貿易商都會貼上標籤
這台電視被拆卸了以後,就已經失去保固了
最大的犧牲者就是我.....

歡喜做~甘願受

sag0079

0分

3樓

個人積分：0分

文章編號：9206267

曹小捷 wrote:
哇哈哈~我來搶頭香,...(恕刪)

怨念的Sony阿，可惜口袋不夠深流口水

流口水

，2位大大辛苦了，下次如果還有機會我也要觀摩

看來連Sony都要日規機才能原汁原味

456分

4樓

個人積分：456分

文章編號：9206386

sag0079 wrote:
下次如果還有機會我也要觀摩...(恕刪)

這種機會可遇不可求呀,賭注粉大的,萬一沒拆好,這台電視根本就不能看了
我們2位都沒拆過這台電視,兩個都是第一次
不過99%拆機的都是光大,我只是在旁邊負責拍照,遞工具

歡喜做~甘願受

pc2578

50分

5樓

個人積分：50分

文章編號：9206438

感謝分享.

可否多作拆機說明.

光照片.有看沒有懂.

謝謝.

自從我用了SONY 以後, 人長高了, 身材變漂亮了, 連考試都考100分呢!

jacko722

206分

6樓

個人積分：206分

文章編號：9206467

光之白翼 wrote:
SONY-46X50...(恕刪)

照片中是光大本人嗎?.............. 0o0

0o0

你的衣服我也有一件嘿.......

兩位賭很大.不過我比較想看"905的完全解剖"曹大進一台吧

您的支持是我成長的動力.您的鼓勵是我生存的意義.您的讚譽是我肌膚的保養品

456分

7樓

個人積分：456分

文章編號：9206490

jacko722 wrote:
照片中是光大本人嗎?...(恕刪)

當然是他呀,絕對不是我,哈哈
大龍你又不是沒看過我.....
至於905的解剖,這就要靠你贊助了,
46x5000要價11萬,我已經沒錢了

歡喜做~甘願受

jacko722

206分

8樓

個人積分：206分

文章編號：9206611

曹小捷 wrote:
當然是他呀,絕對不是...(恕刪)

最近"偏財運"極差...連200元都中不了

要我贊助"難上加難"那曹大這台46x5000只能當展示機了

看年底要不要辦個歲末感恩"摸彩"我來去試試手氣

您的支持是我成長的動力.您的鼓勵是我生存的意義.您的讚譽是我肌膚的保養品

聖熊

1分

9樓

個人積分：1分

文章編號：9206632

...剛才問了很愚蠢的問題，改過....挂著SONY LOGO的晶片是負責圖像處理，那挂著NEC LOGO的晶片是負責什麽的呢？...

通常所說的BE，是指那整塊電路板？

328分

樓主

個人積分：328分

文章編號：9207430

聖熊 wrote:
...剛才問了很愚蠢...(恕刪)

回聖熊大~

NEC D61162AF1
標有美國杜比實驗室Dolby Laboratories的標誌~
用於處理MPEG-2數據的解碼及音頻數據~

BE PRO等等的影像迴路稱號~
指的是整個IC迴路~並非是單一晶片的名稱~
