一.
順便跟林大哥切磋 甚麼是他們從事有線電視業最好最正確的壓接皺縮型接頭的工法, 於是林大哥示範給我看, 看到林大哥剝線完後就直接把皺縮型接頭(品牌:美國Gilbert)直接往5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[F6TSV APD]套上去
我: 不是要先把最外層的第一片鋁箔剝掉, 然後再把編織網往外翻嗎?
林大哥:不用啊, 直接把皺縮型接頭(品牌:美國Gilbert)套上去5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[F6TSV APD], 然後擠進去5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[F6TSV APD]就可以了啊
我: 為什麼外面的工法(例如監控業, 有線電視業)都說先要把5CFB(RG6)同軸電纜線的編織網外翻呢
林大哥: 我們都是依照美國有線電視業者的作法, 我們之前還有請美國有線電視業者的技術人員來幫我們上課, 我們也有接受一些課程與教育訓練, 我從事這一個行業大概20幾年了, 你說的要把5CFB(RG6)同軸電纜線的編織網外翻, 是在15年前之前, 當時都還是用擠壓型接頭, 因為當時的5CFB(RG6)同軸電纜線比較細一些, 把編織網外翻的好處是在當把擠壓型接頭擠進去5CFB(RG6)同軸電纜線會比較緊比較牢靠, 因為外翻的編織網會夾在5CFB(RG6)同軸電纜線的黑色外皮的表面和擠壓型接頭外圈的內壁, 不過2001年左右起(15年), 我們的工法就改成了不需要把5CFB(RG6)同軸電纜線編織網外翻, 主要原因是目前的5CFB(RG6)同軸電纜線都比較粗而且我們也改成了用皺縮型接頭, 所以皺縮型接頭(品牌:美國Gilbert)直接往5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[F6TSV APD]套上去並擠壓進去並不會有甚麼問題, 我15年來都是這樣的工法了, 沒有接地問題(皺縮型內圈的內壁也是會接觸到白色發泡PE)也沒有隔離問題(皺縮型接頭本身就有隔離的效果了)
套完之後, 於是林大哥再把皺縮型接頭(品牌:美國Gilbert)用力擠進去, 我看林大哥蠻出力的, 於是
我問他:你們做這一行會不會有職業病啊,
林大哥說:多多少少會啊, 因為手臂和手指要出力啊
二.
事後我在家裡模擬林大哥的工法

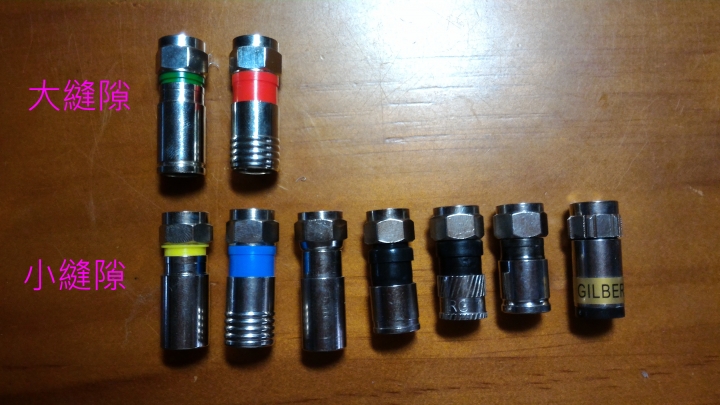

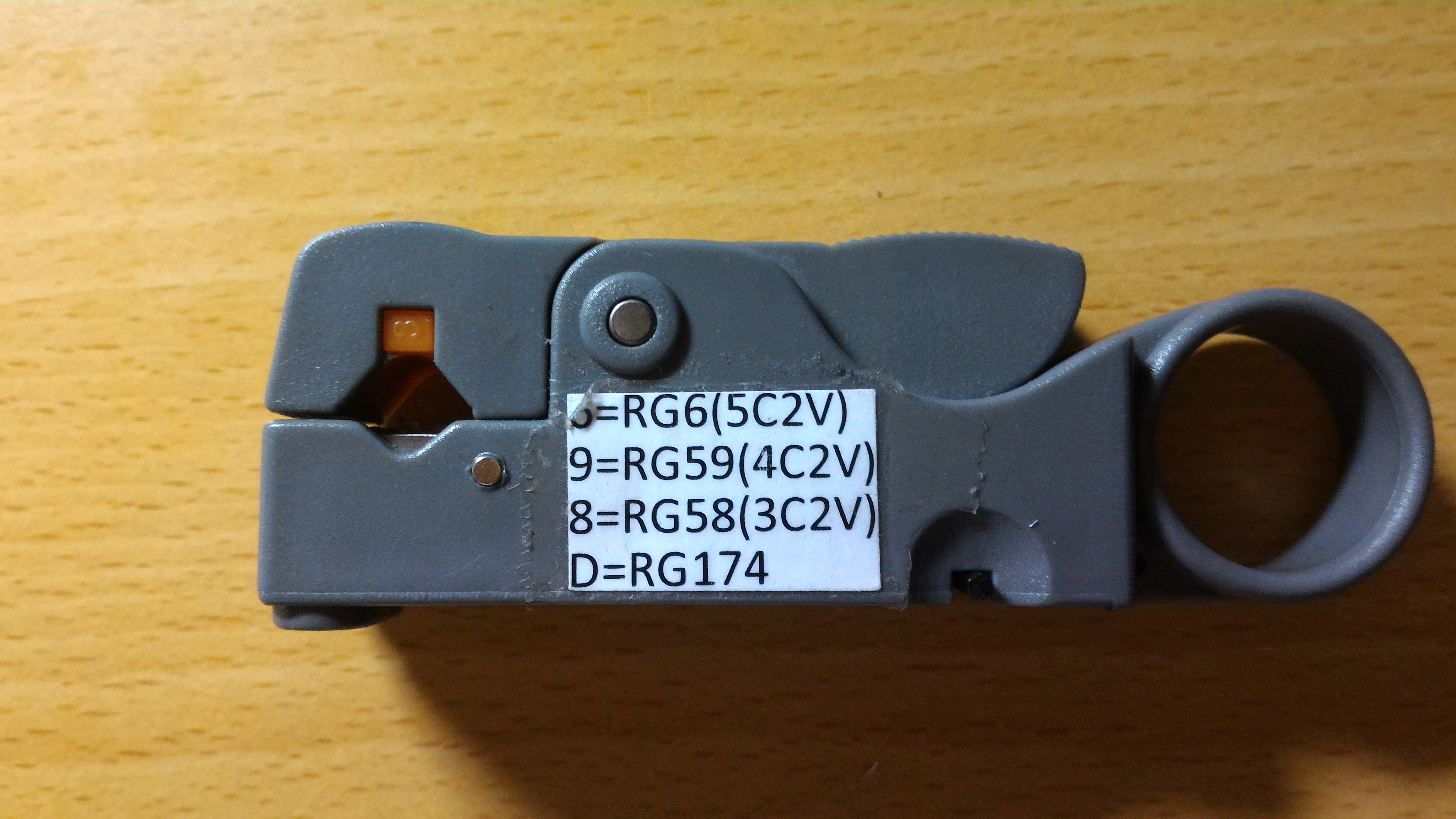

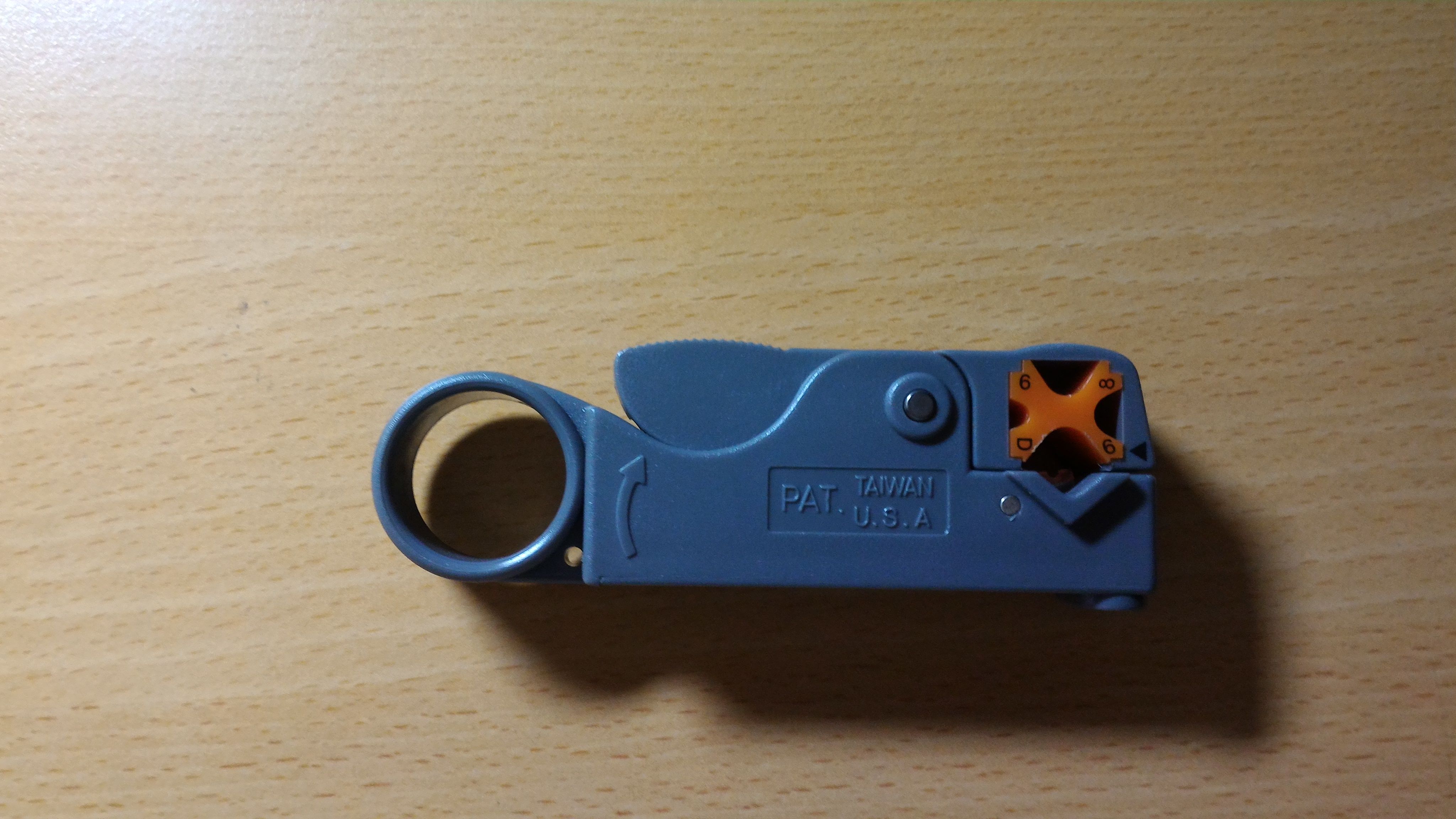

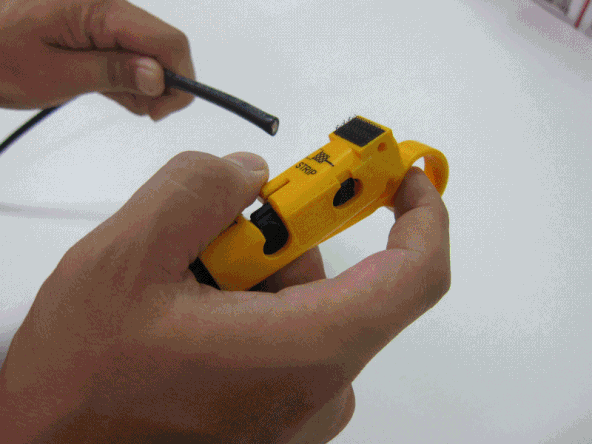

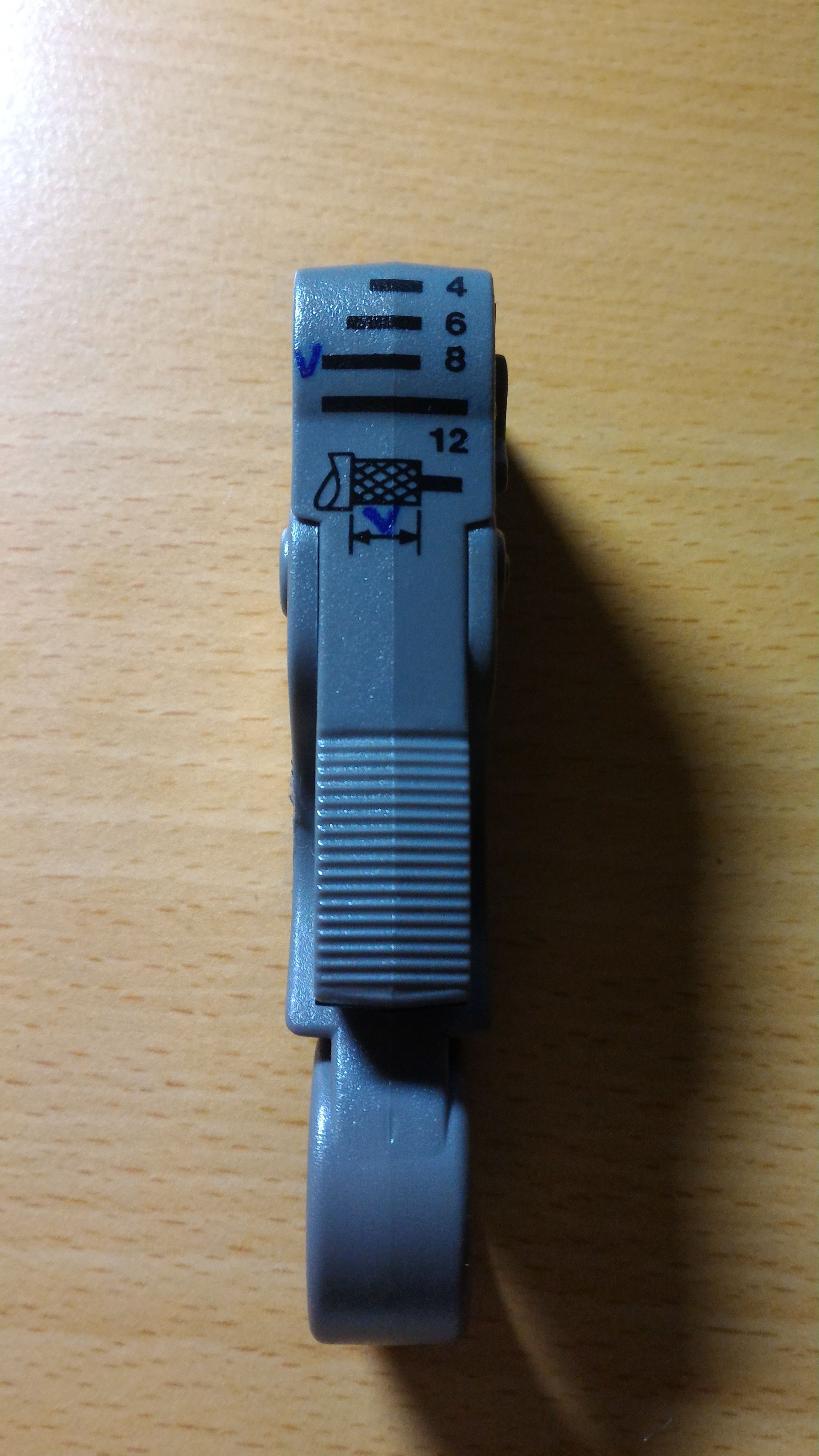

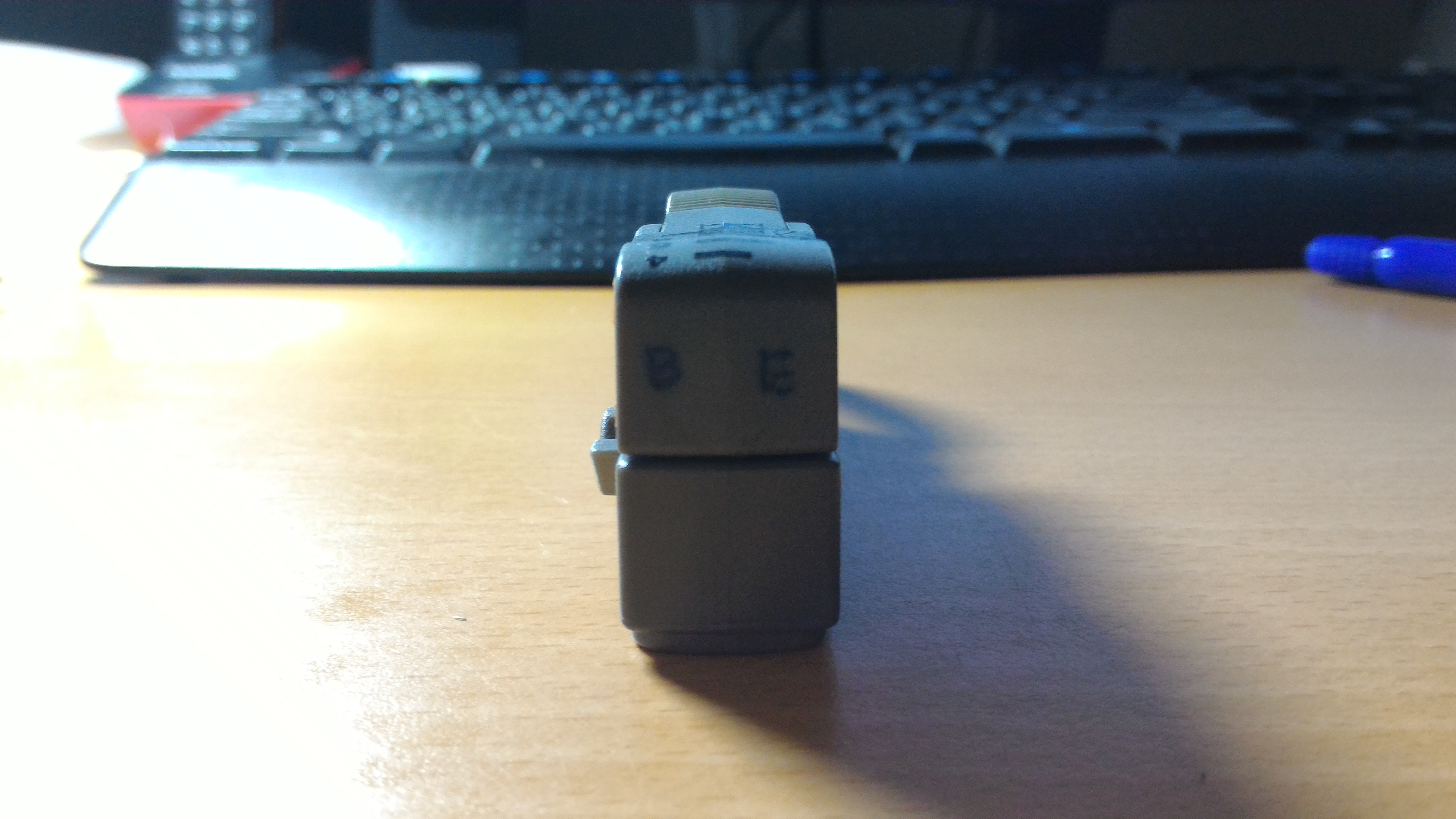

這是我用的剝線器
這是我用的把編織網散開器(可直接用手)

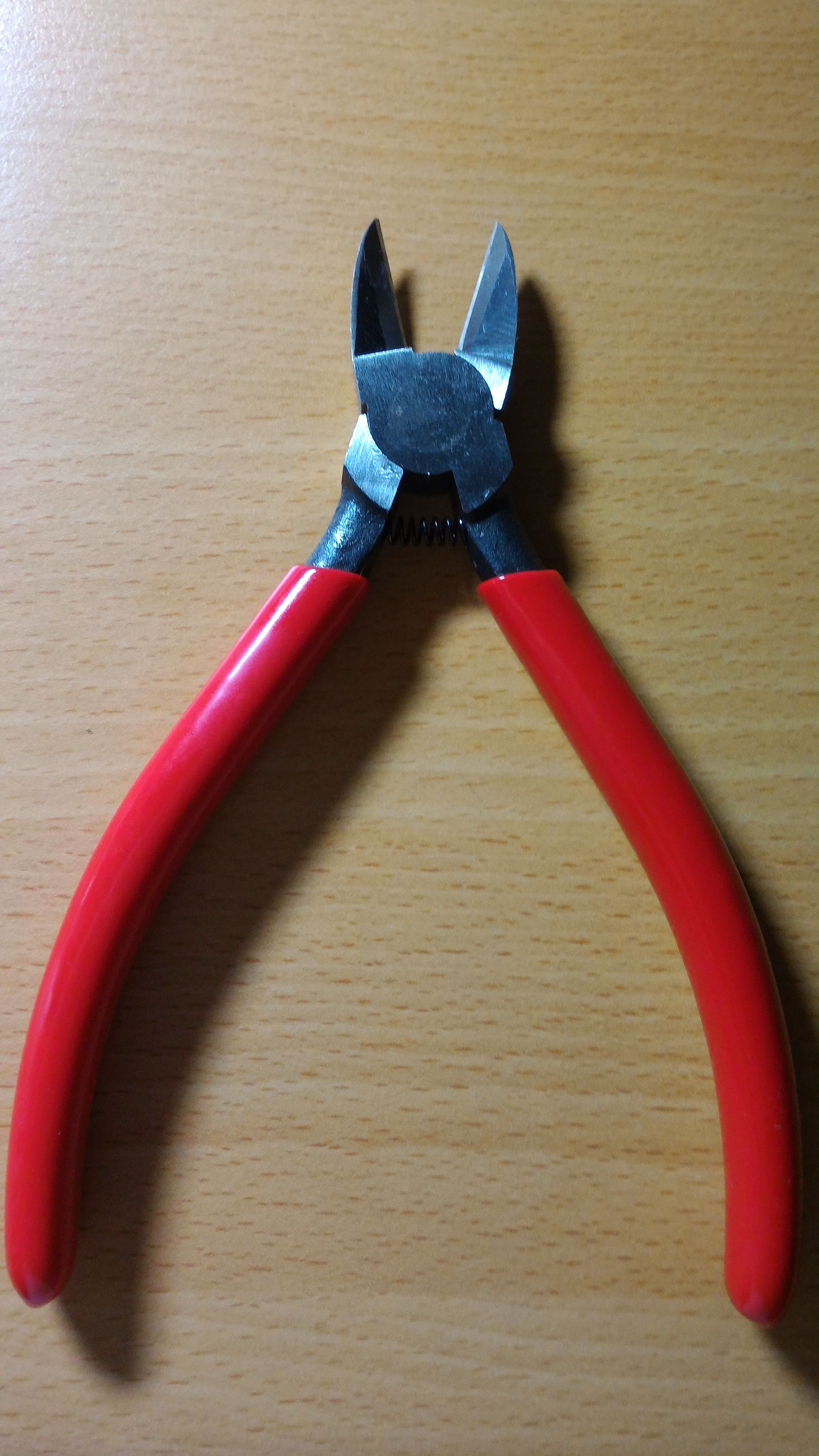

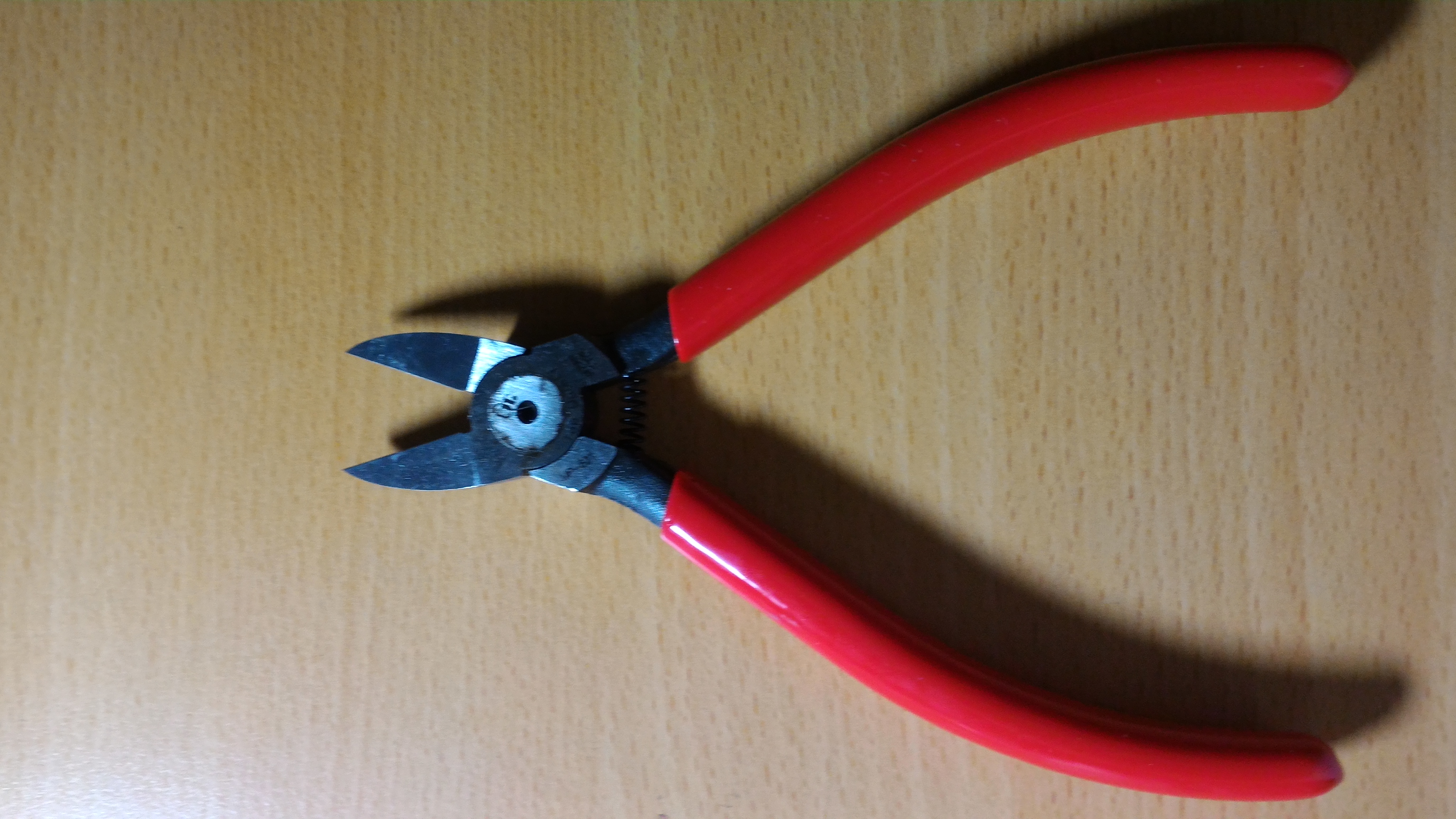

這是我用的斜口鉗

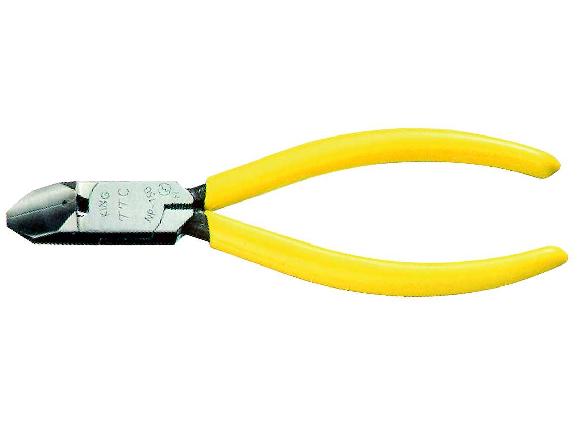

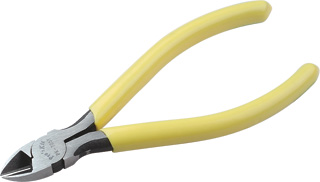

千萬要記得要選購比較薄刃的, 因為比較鋒利, 由於編織網的鋁金屬絲很細, 我買過如下外觀的斜口鉗(下圖所示), 在剪斷編織網的鋁金屬絲很細沒辦法一次就完全剪斷(無法做到乾淨俐落)要剪好幾次才能完全剪得很乾淨

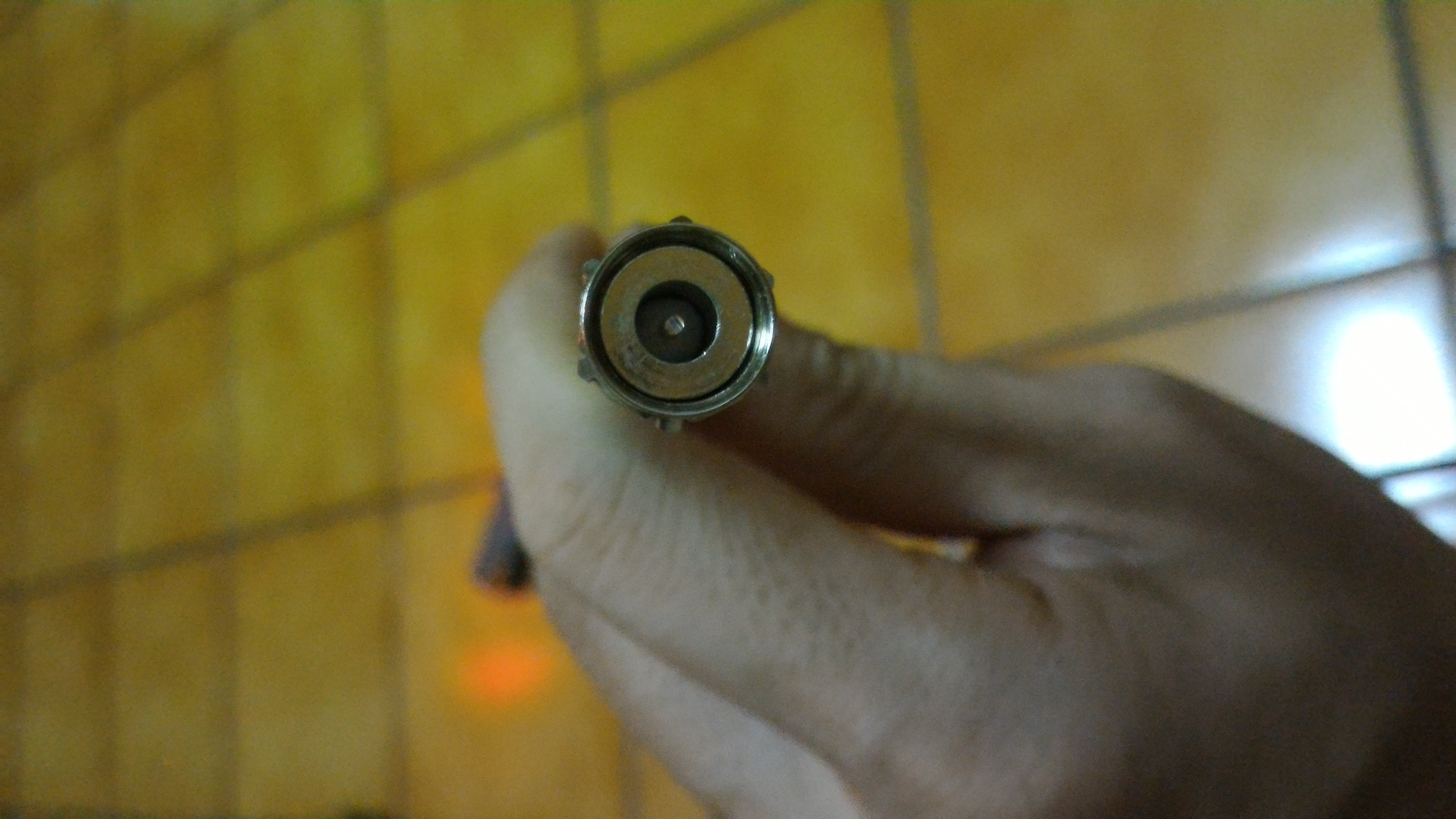

這是我用的皺縮型接頭專用壓接鉗
為了不讓自己的手指受傷, 我每次實驗都最多用力擠三次
5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])
由於此款的同軸電纜線有兩層鋁箔
1-1.只有單純剝線後, 就直接把皺縮型接頭(品牌:美國Gilbert)直接往5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])套上去, 結果使出全身力氣還是擠不進去到定位, 所以算失敗, 所以我很佩服林大哥居然可以擠得進去到定位
1-2.用力使出全身力氣擠了三次還是擠不進去到定位, 所以算失敗, 所以我很佩服林大哥居然可以擠得進去到定位

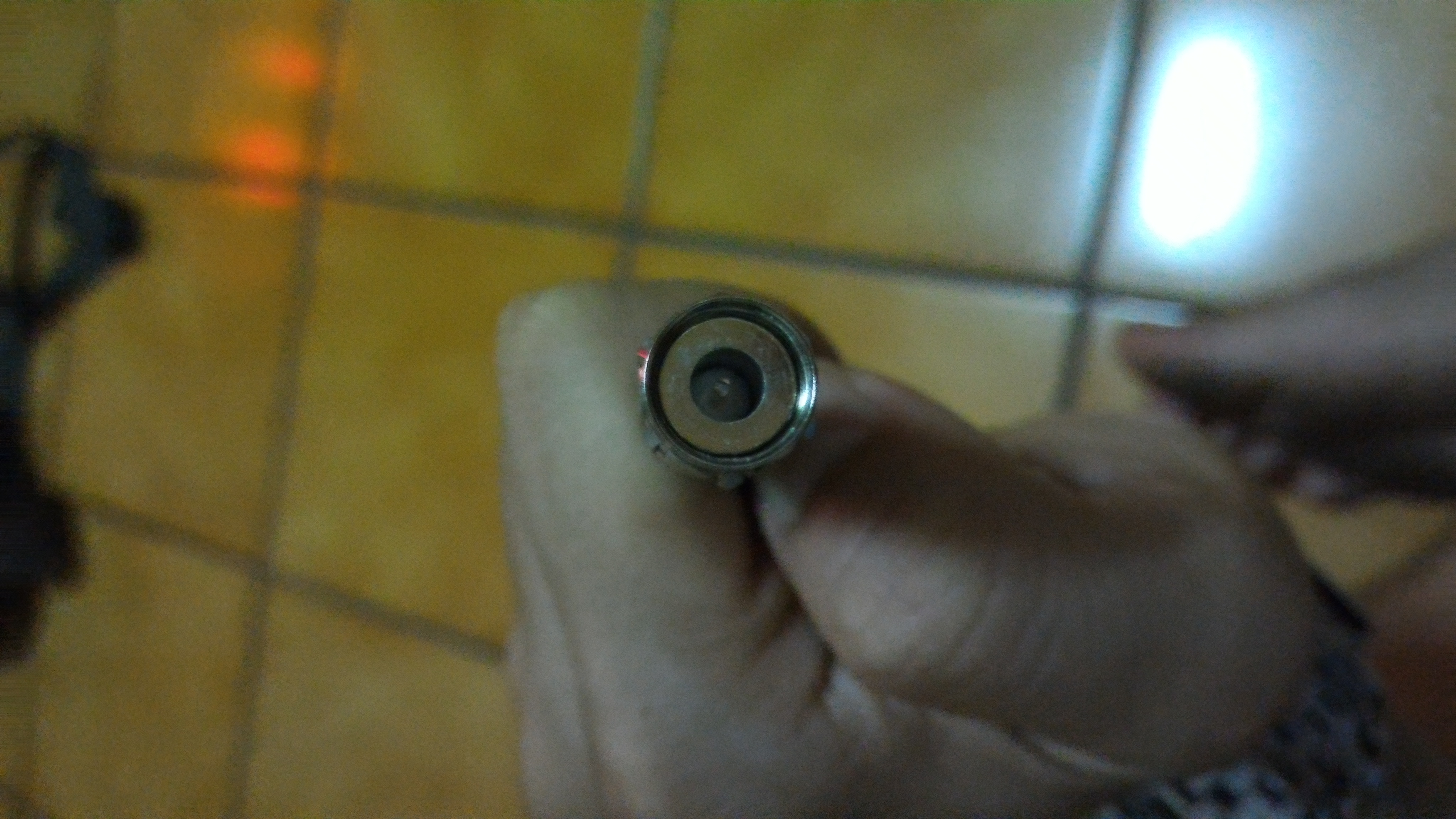

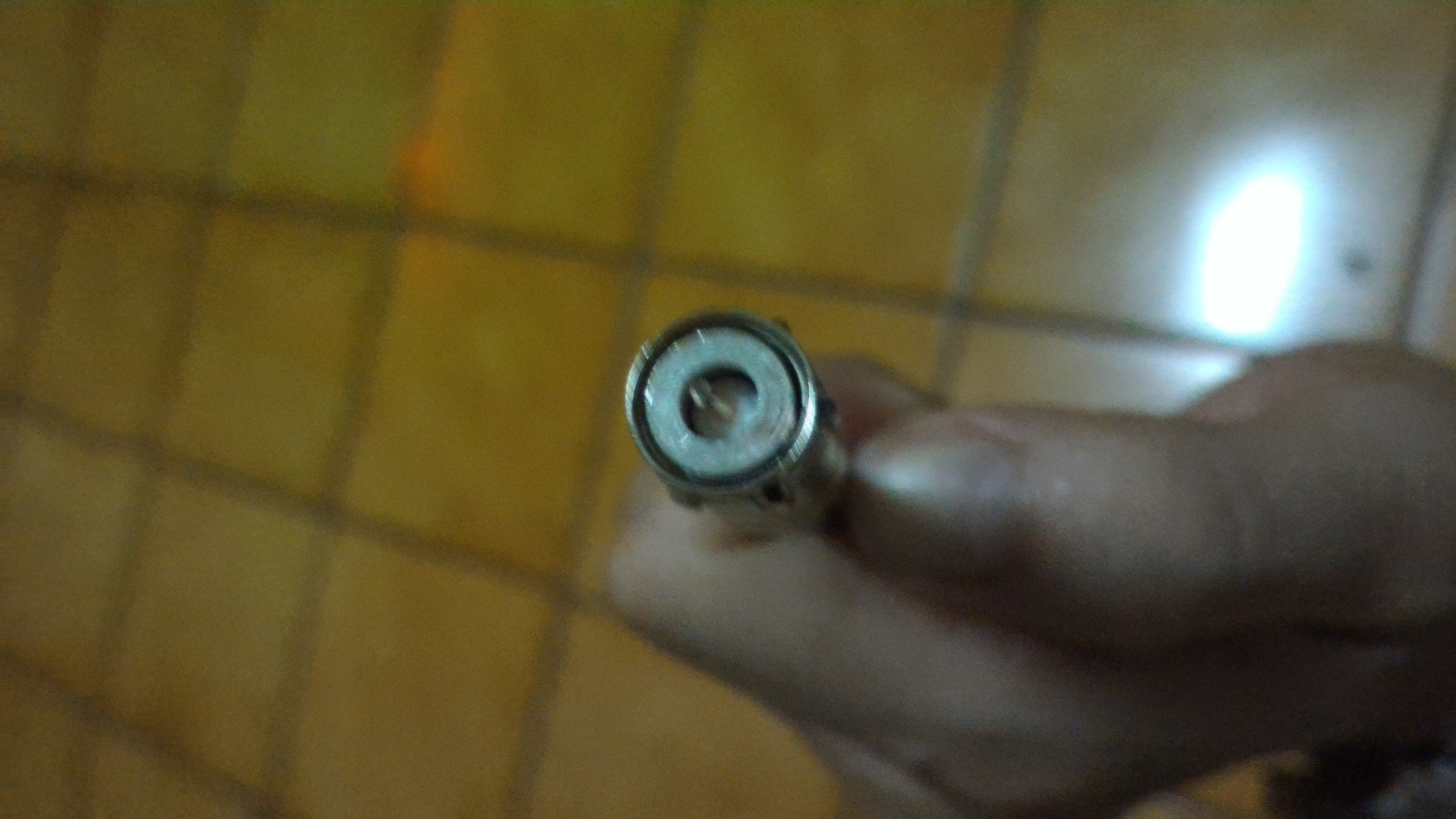

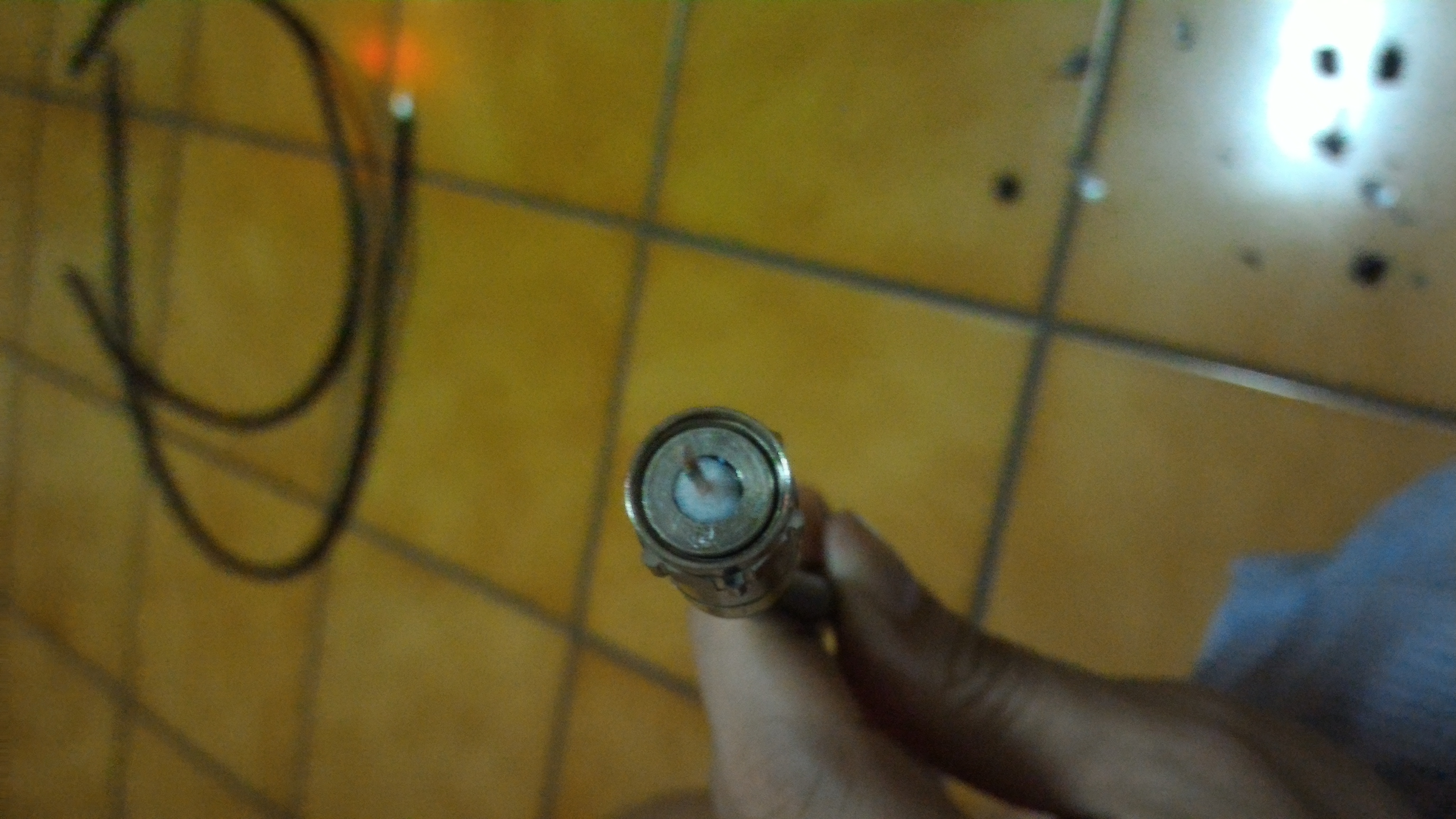

1-3.把皺縮型接頭(品牌:美國Gilbert)從5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])拿出來之後, 看到第一層的鋁箔已經被擠爛了, 我覺得之所以我擠不進去應該都是卡在這邊, 或是皺縮型接頭(品牌:美國Gilbert)的內圈往5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])在擠入時, 是直接把
第一層鋁箔和編織網(64編)同時往內擠成一坨,當然會卡死

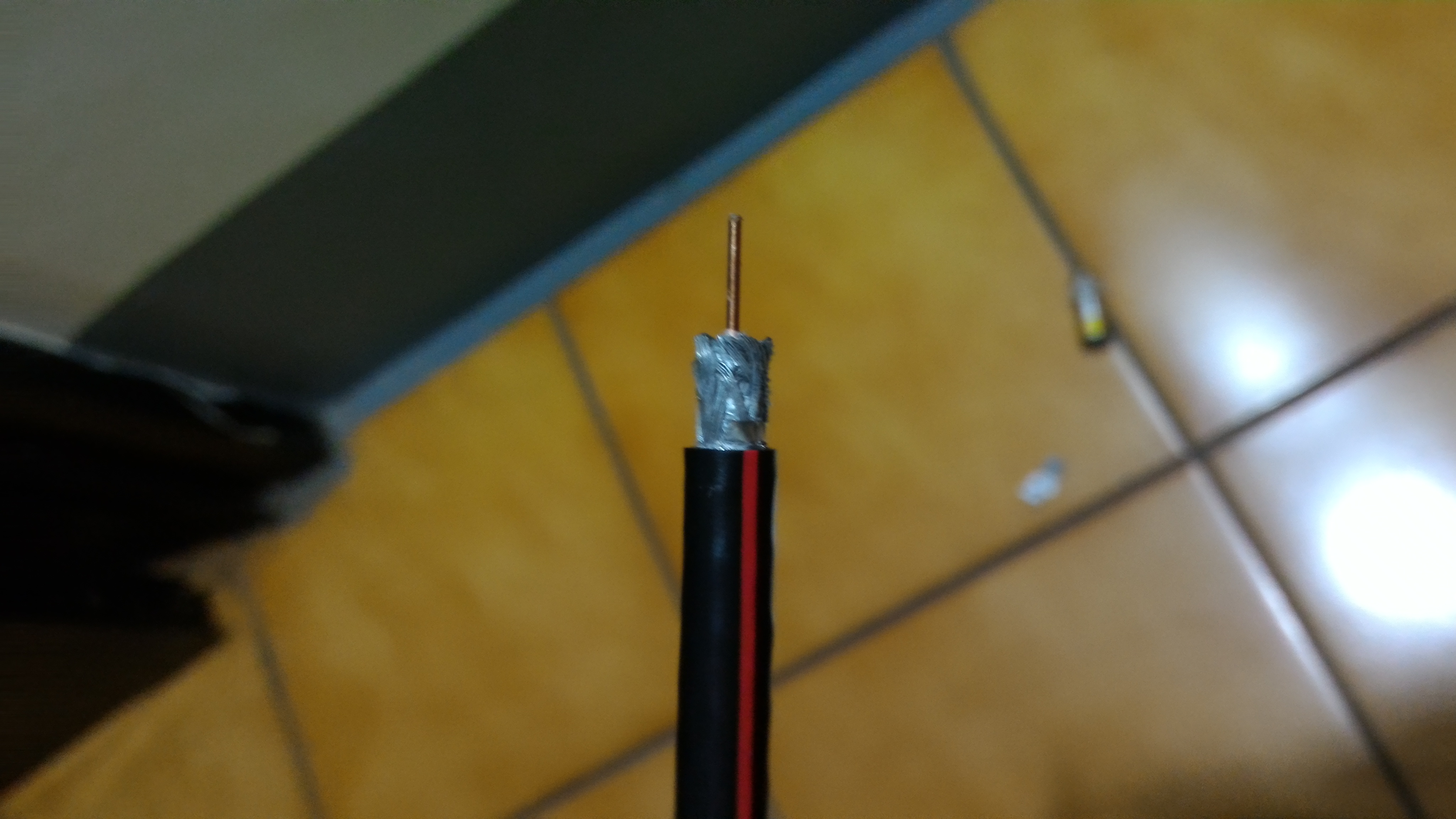

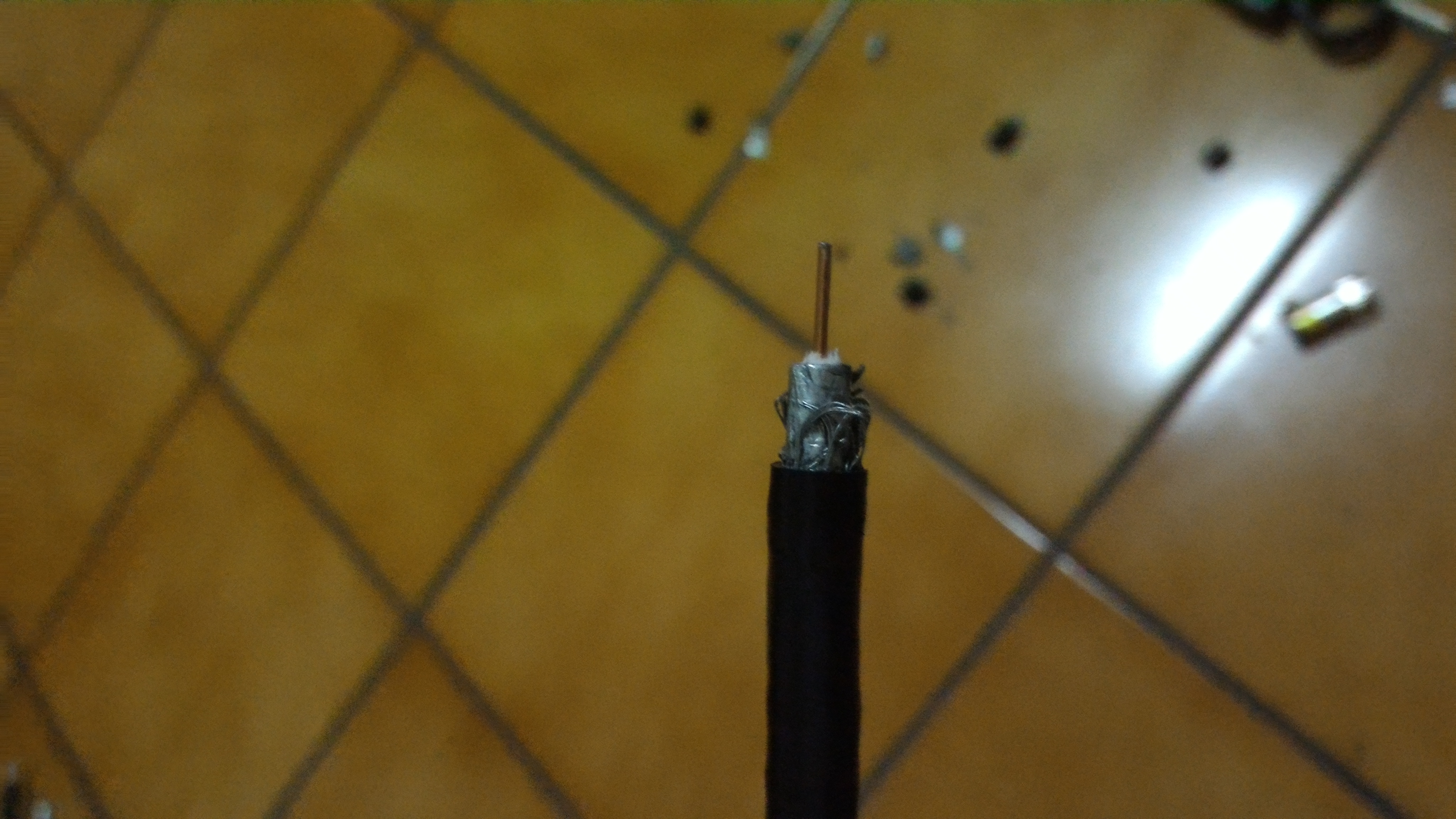

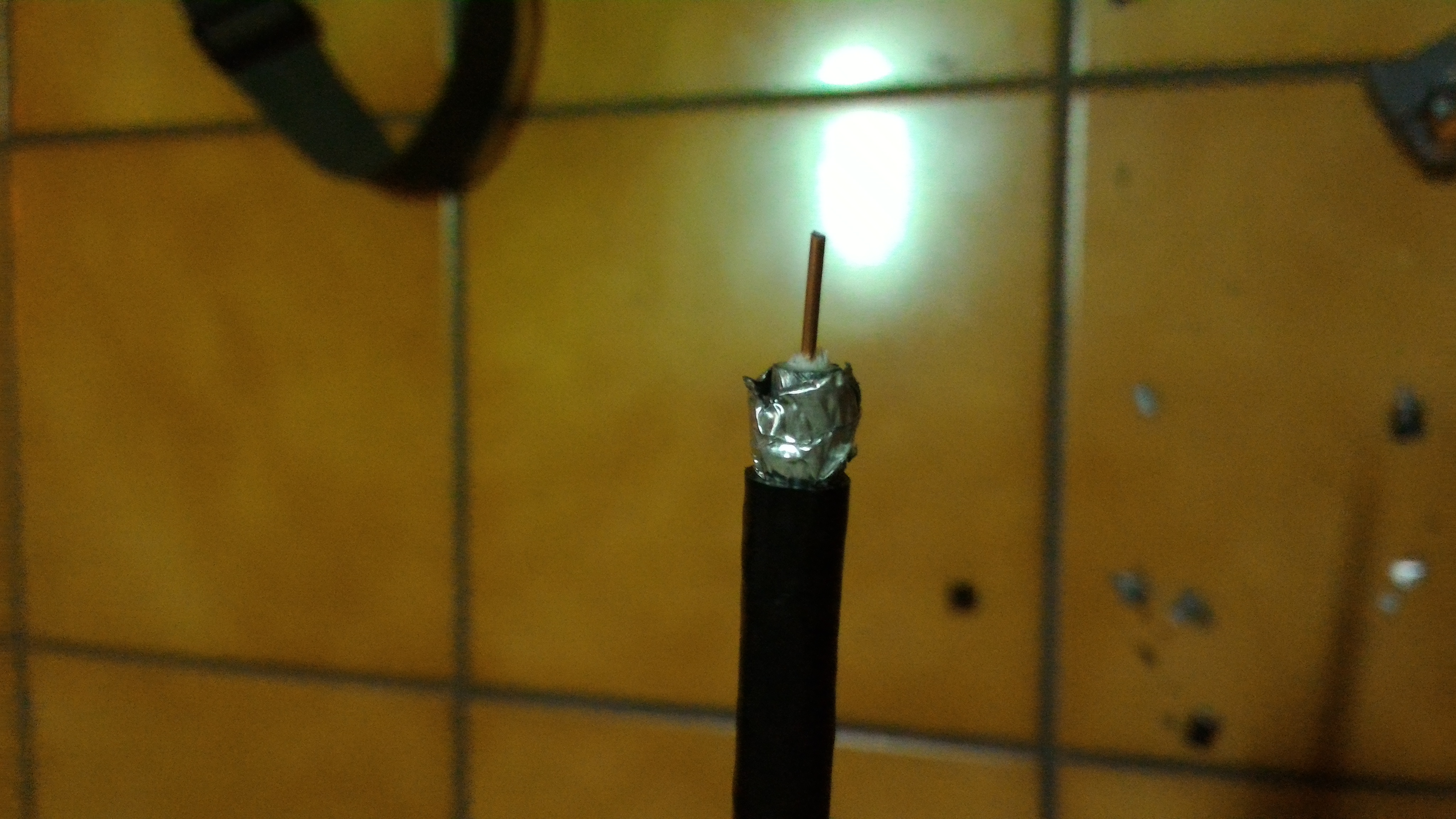

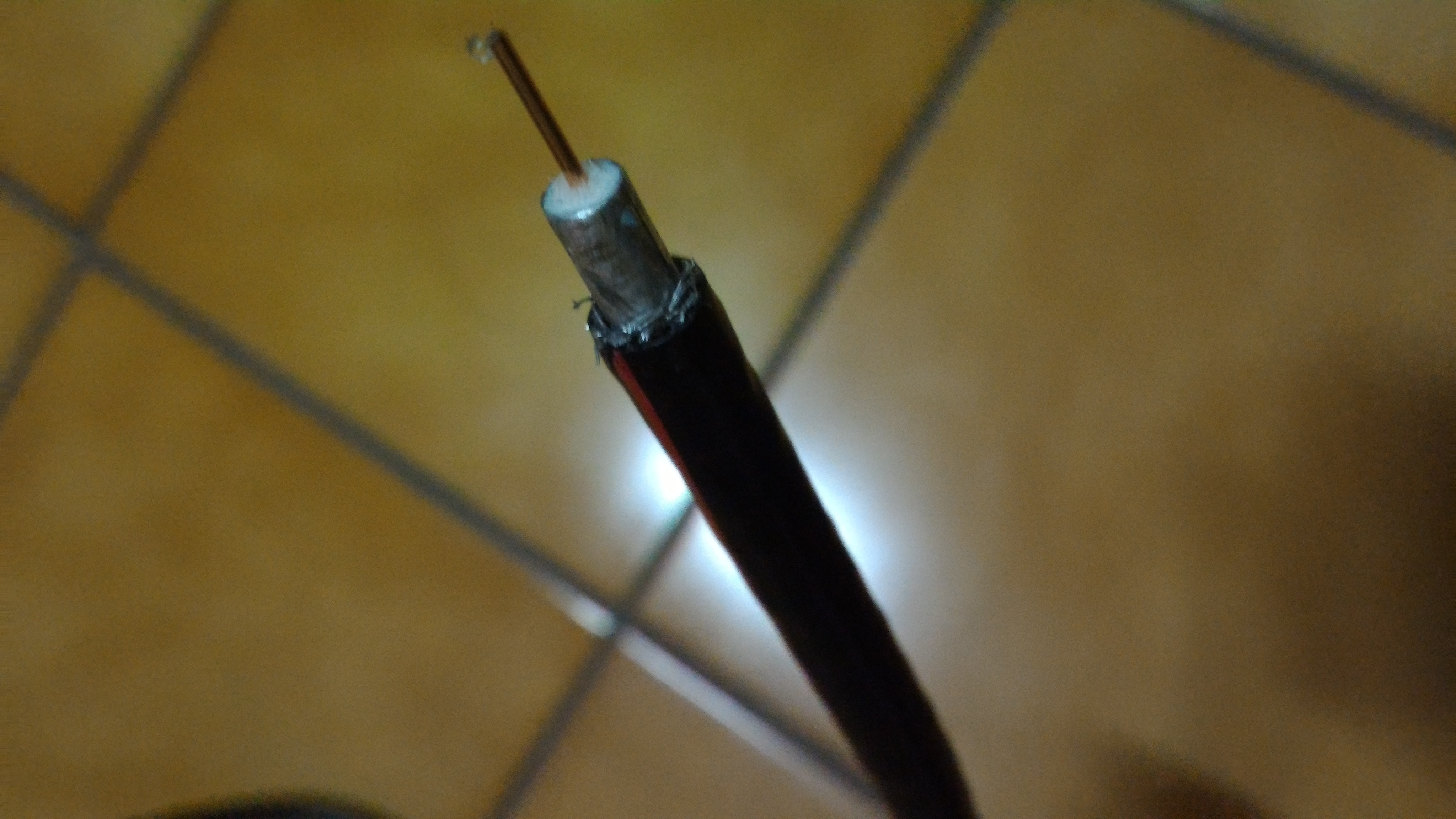

2-1.剝完線後的樣子

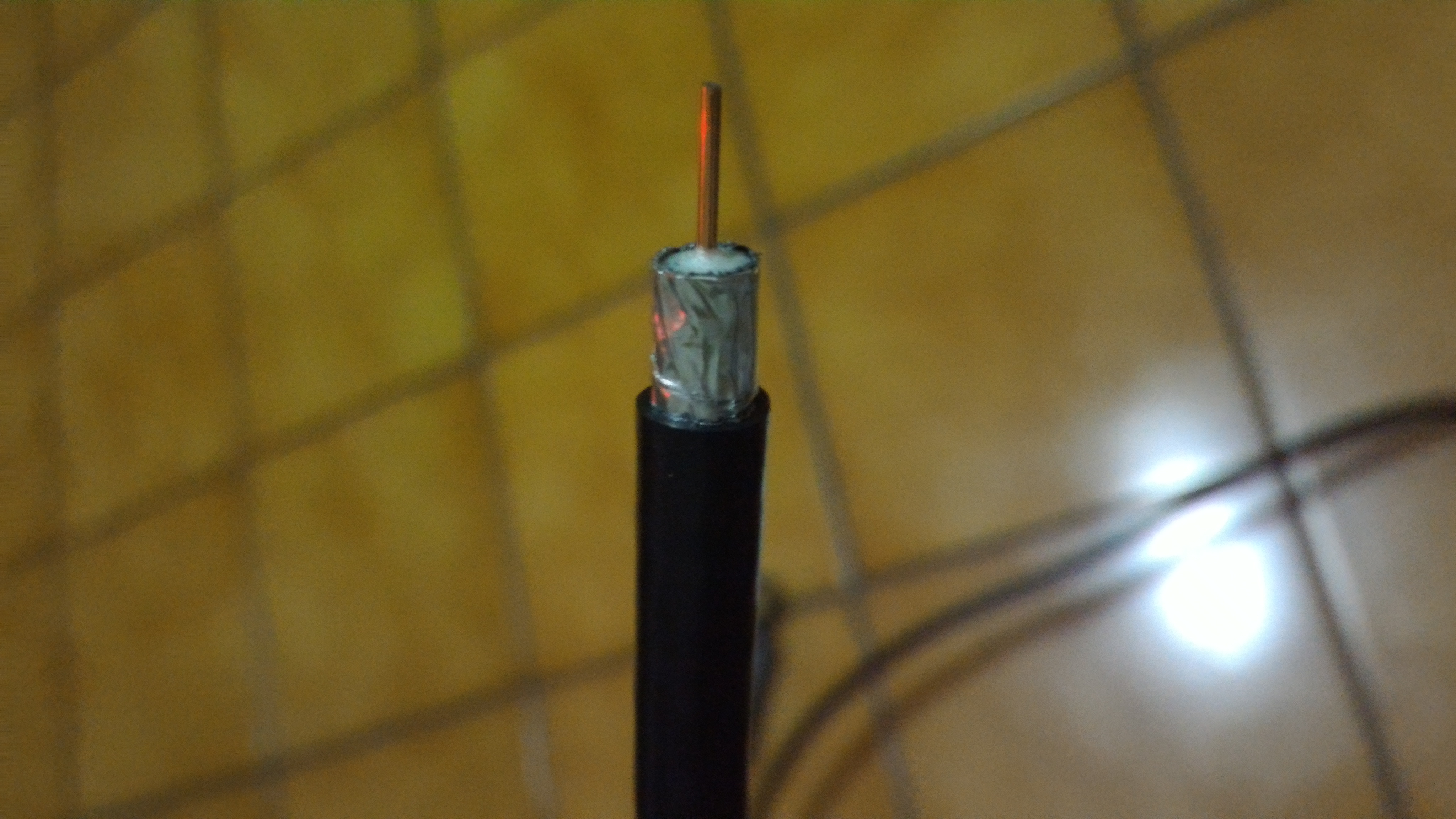

2-2.把第一層鋁箔給剝掉

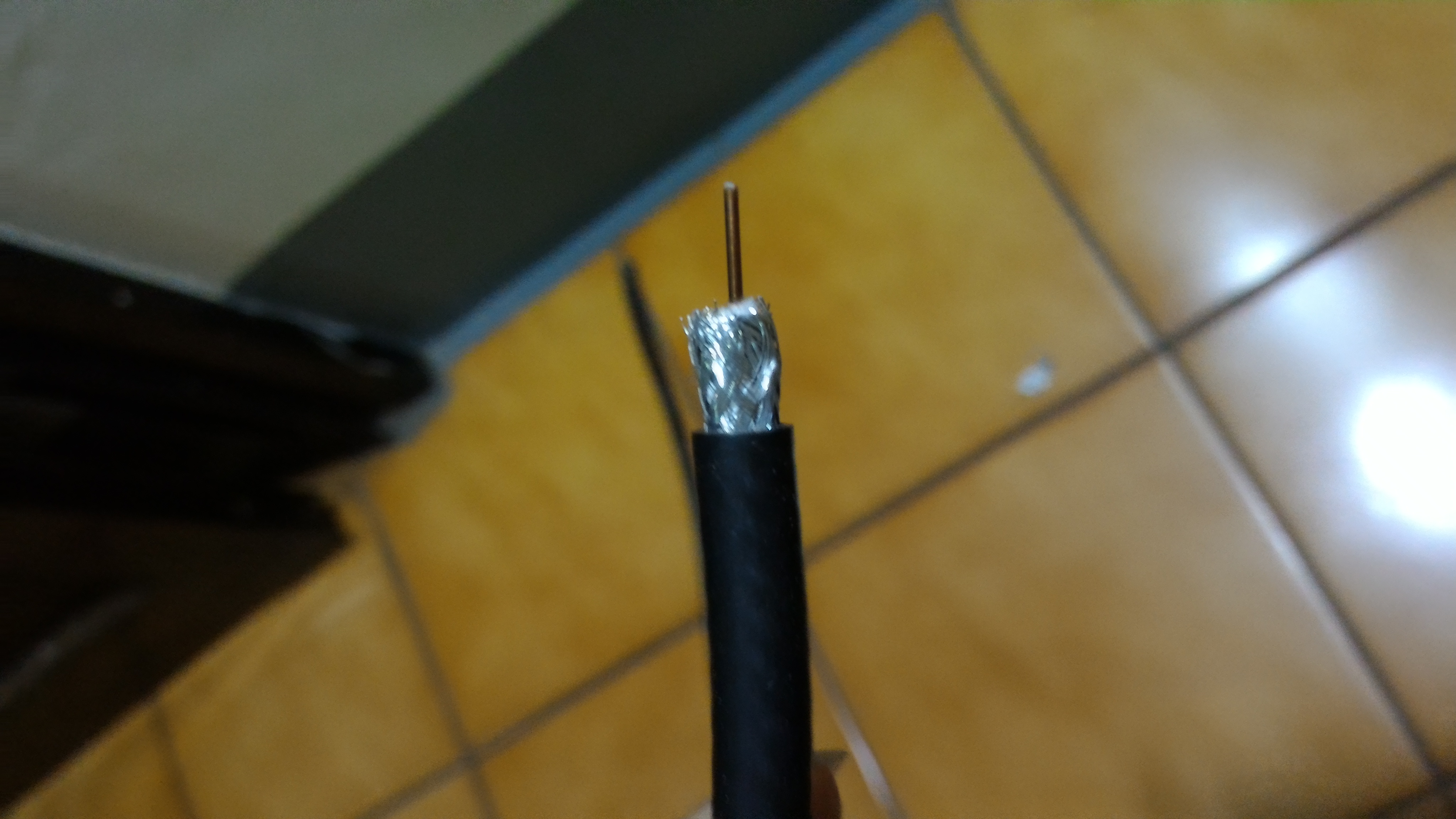

2-3.把第一層鋁箔剝掉之後的樣子(只剩下編織網(64編))
2-4.用力使出全身力氣擠了三次還是擠不進去到定位, 所以算失敗, 不過比上一次實驗好擠一點

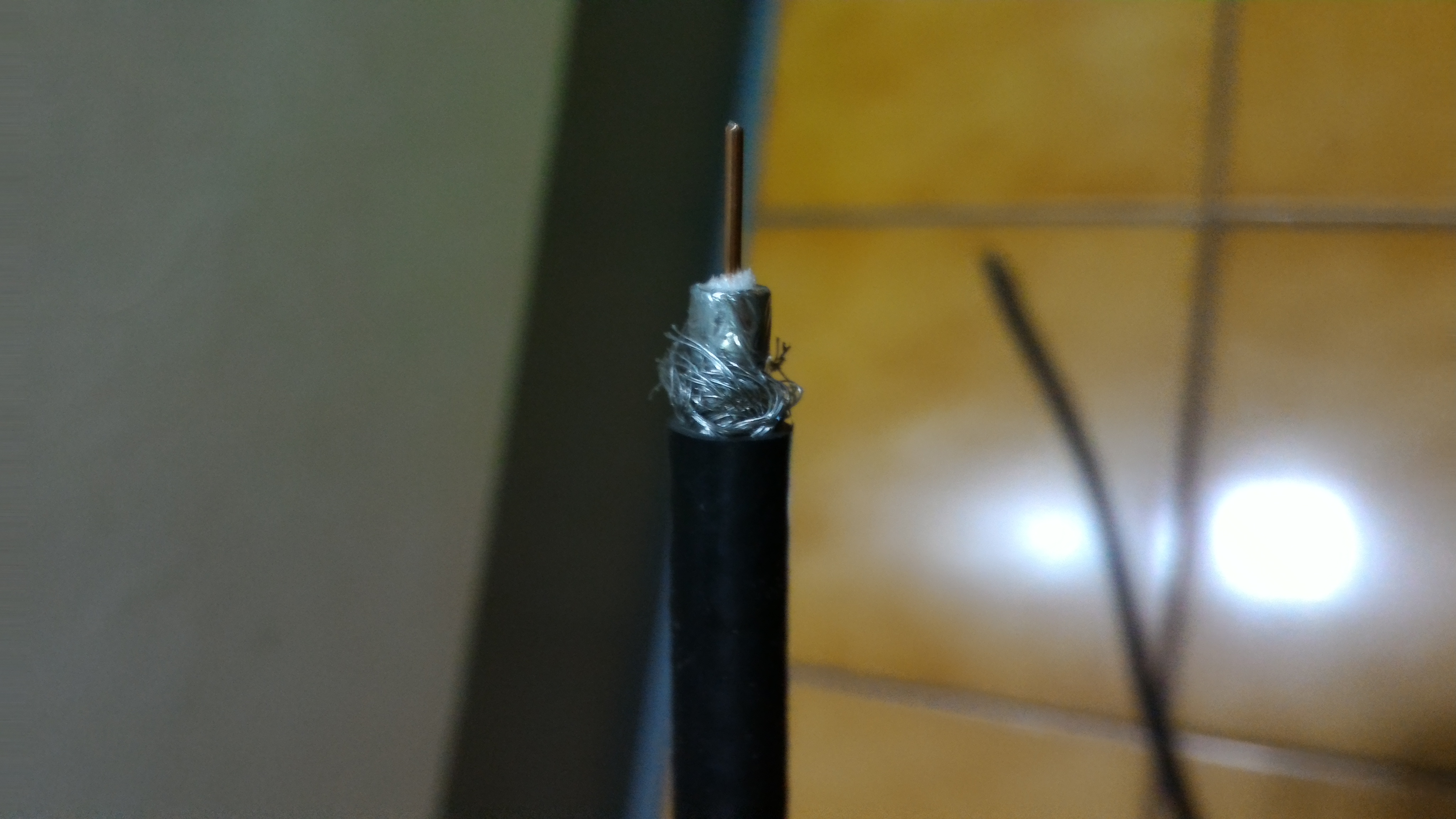

2-5.把皺縮型接頭(品牌:美國Gilbert)從5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])拿出來之後, 看到編織網(64編)已經被擠爛了, 我覺得之所以我擠不進去應該都是卡在這邊, 或是皺縮型接頭(品牌:美國Gilbert)的內圈往5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])在擠入時, 是直接把
第一層鋁箔和編織網(64編)同時往內擠成一坨,當然會卡死
3-1.剝完線後的樣子
3-2.把第一層鋁箔給剝掉
3-3.把第一層鋁箔剝掉之後的樣子(只剩下編織網(64編))

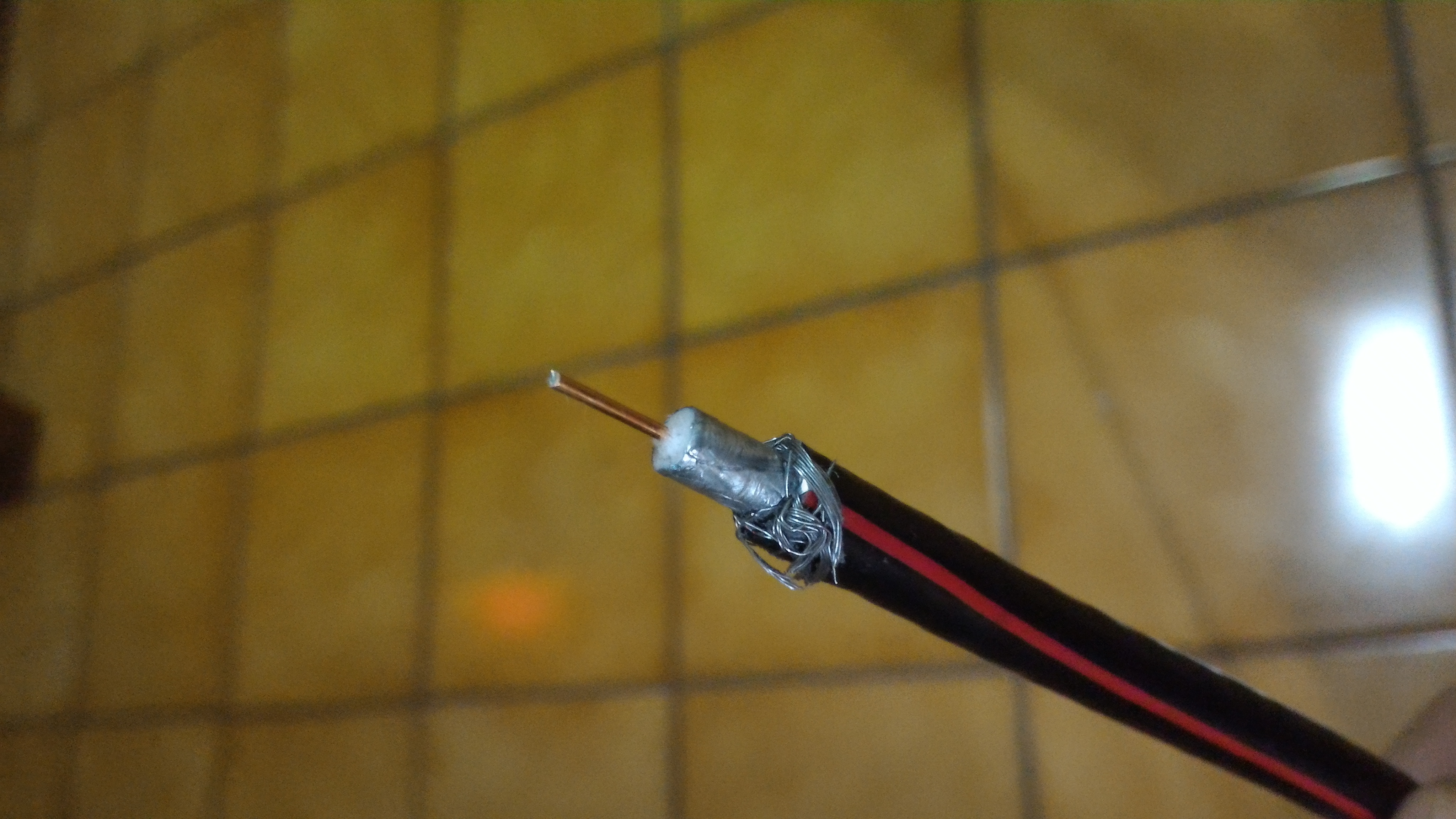

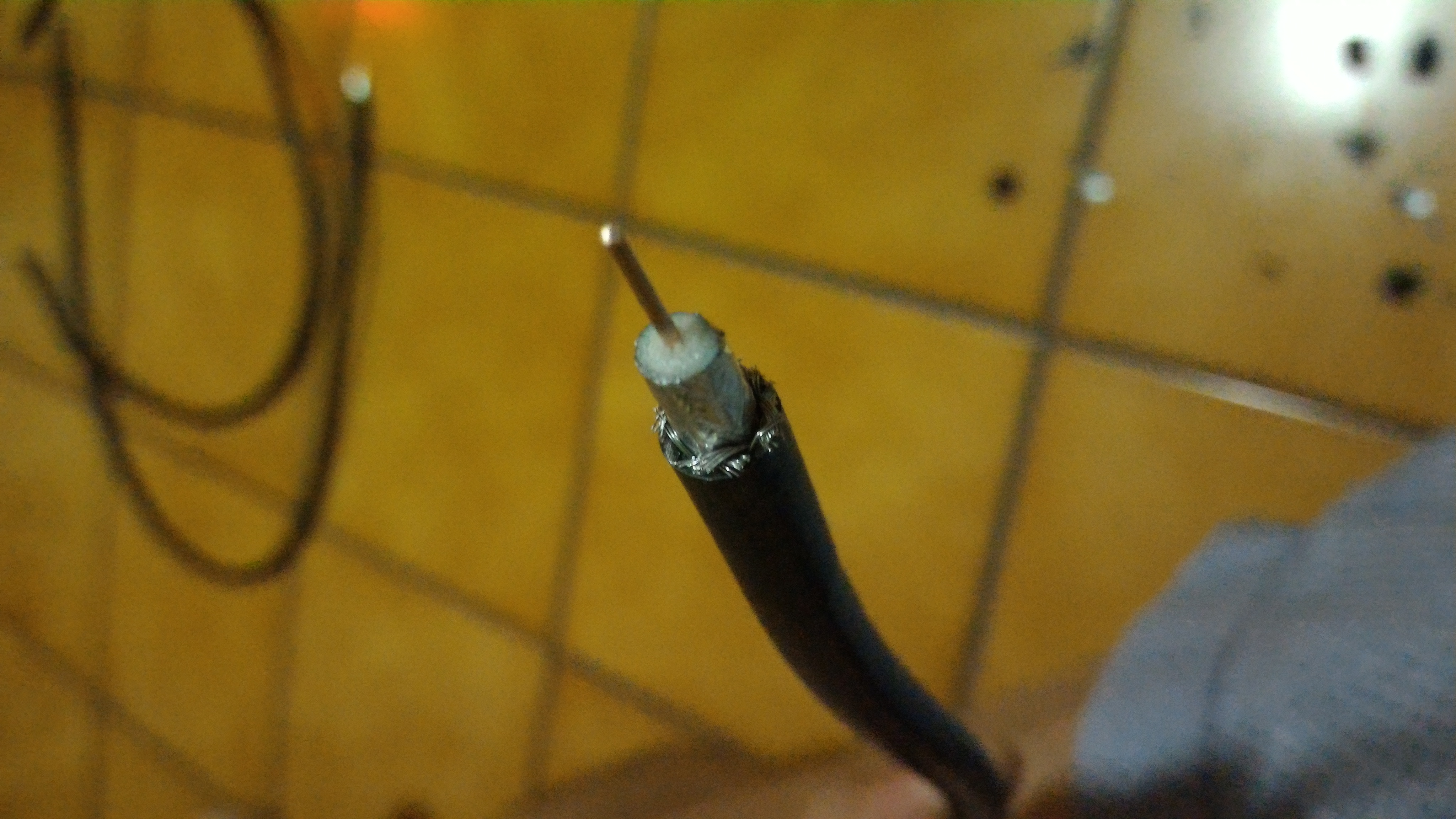

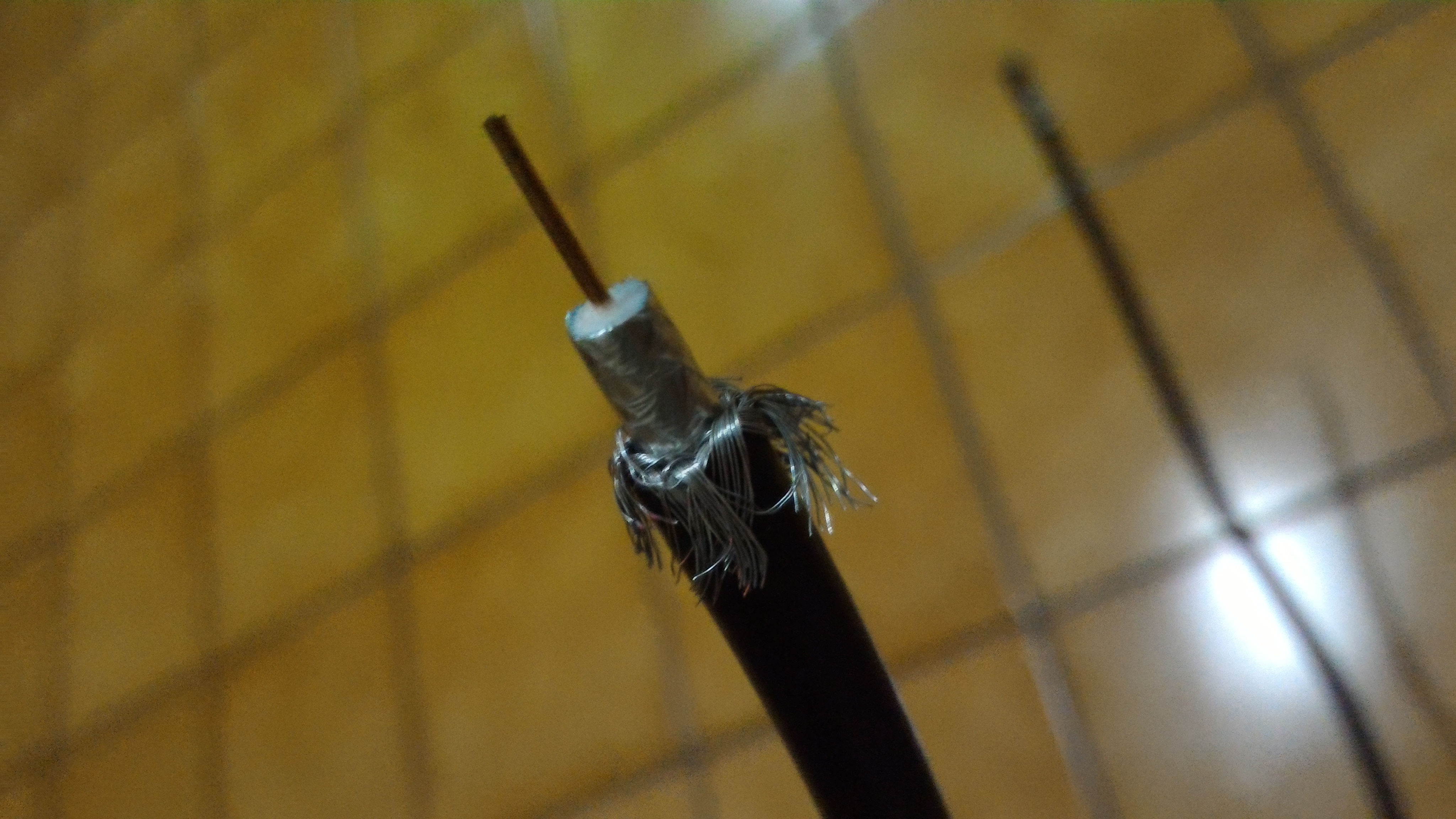

3-4.把編織網(64編)往外翻到底,讓等一下皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])時, 可以確保從編織網(64編)和鋁箔(和白色發泡PE黏在一起)之間的縫隙插進去, 達到接地的效果, 也避免皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])時, 把編織網(64編)往內擠成一坨,造成卡死狀況
3-5.稍微出力就可以擠進去到定位
4-1.剝完線後的樣子
4-2.把第一層鋁箔給剝掉
4-3.把第一層鋁箔剝掉之後的樣子(只剩下編織網(64編))

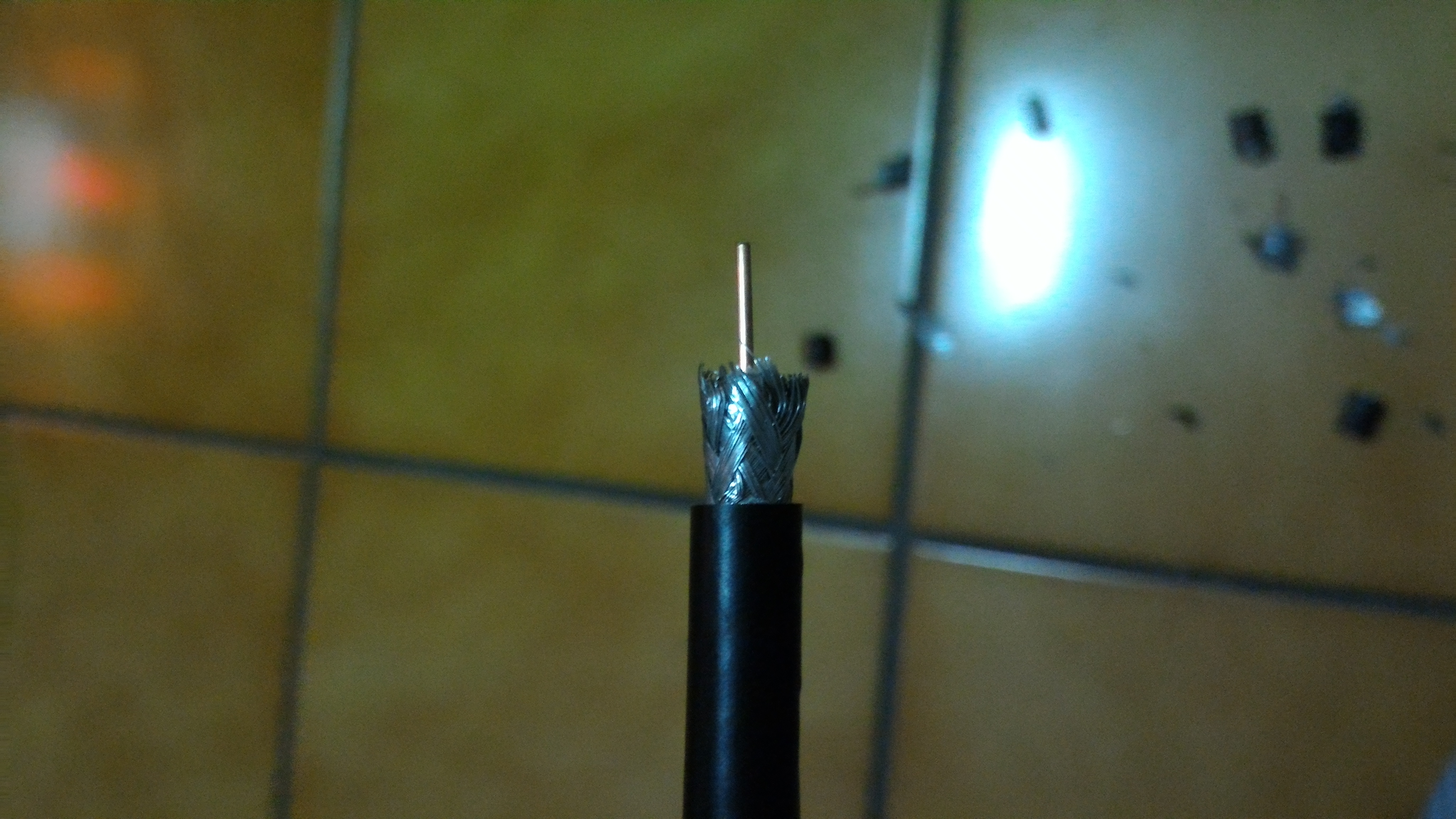

4-4.把編織網(64編)往外翻到底,讓等一下皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])時, 可以確保從編織網(64編)和鋁箔(和白色發泡PE黏在一起)之間的縫隙插進去, 達到接地的效果, 也避免皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])時, 把編織網(64編)往內擠成一坨,造成卡死狀況

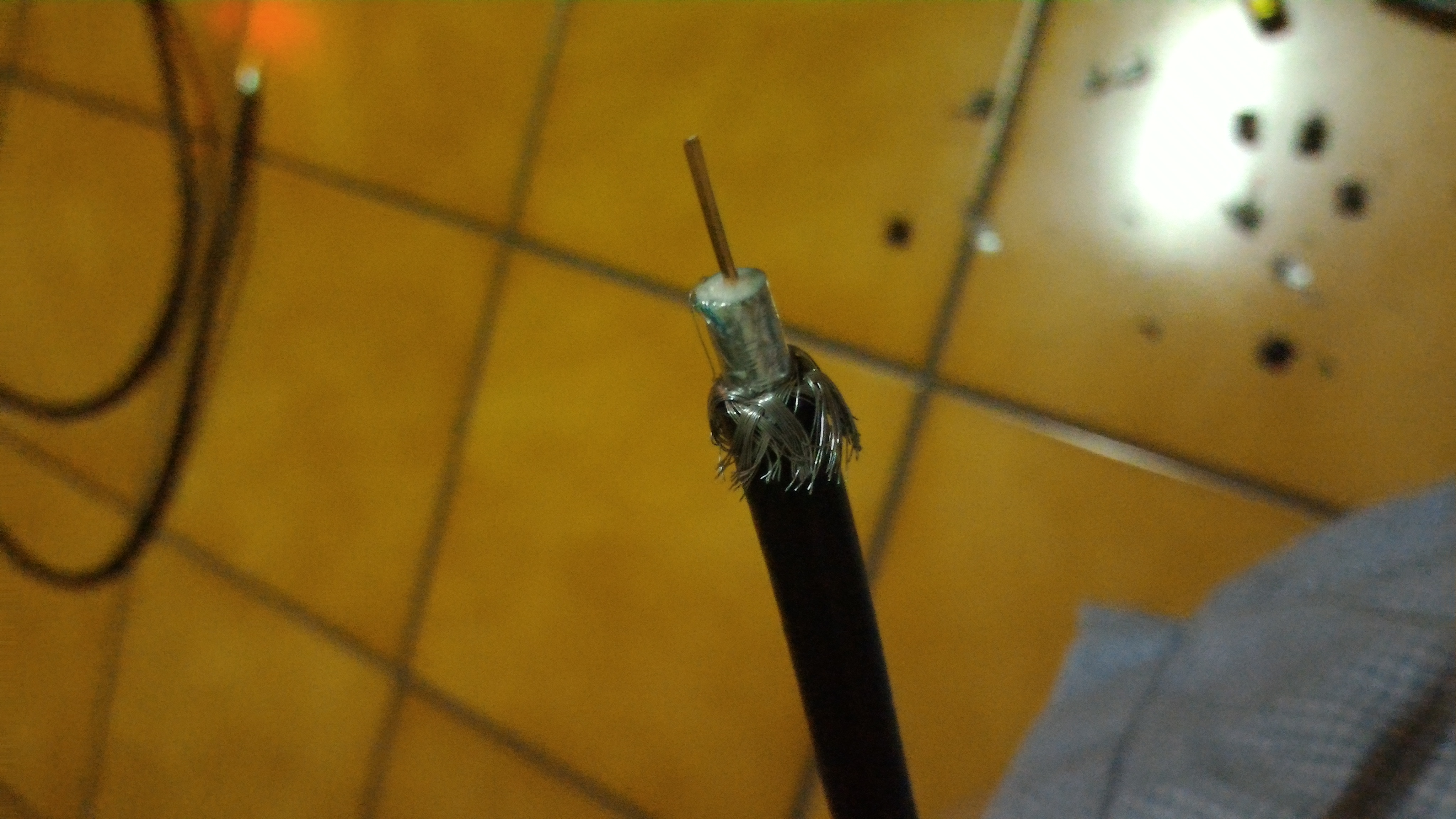

4-5.把編織網(64編)往外翻到底之後再把外翻的編織網(64編)給全部剪掉, 目的是為了不要讓外翻後的編織網(64編)變成皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])時的嚴重阻力與增加摩擦力, 因為當皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])時, 外翻後的編織網(64編)如果繼續保留的話會介於皺縮型接頭(品牌:美國Gilbert)的外圈內壁與5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])黑皮表面之間
4-6.幾乎不怎麼出力就可以擠進去到定位, 非常輕鬆, 比上一個實驗把外翻後的編織網(64編)保留下來, 更容易擠進去了

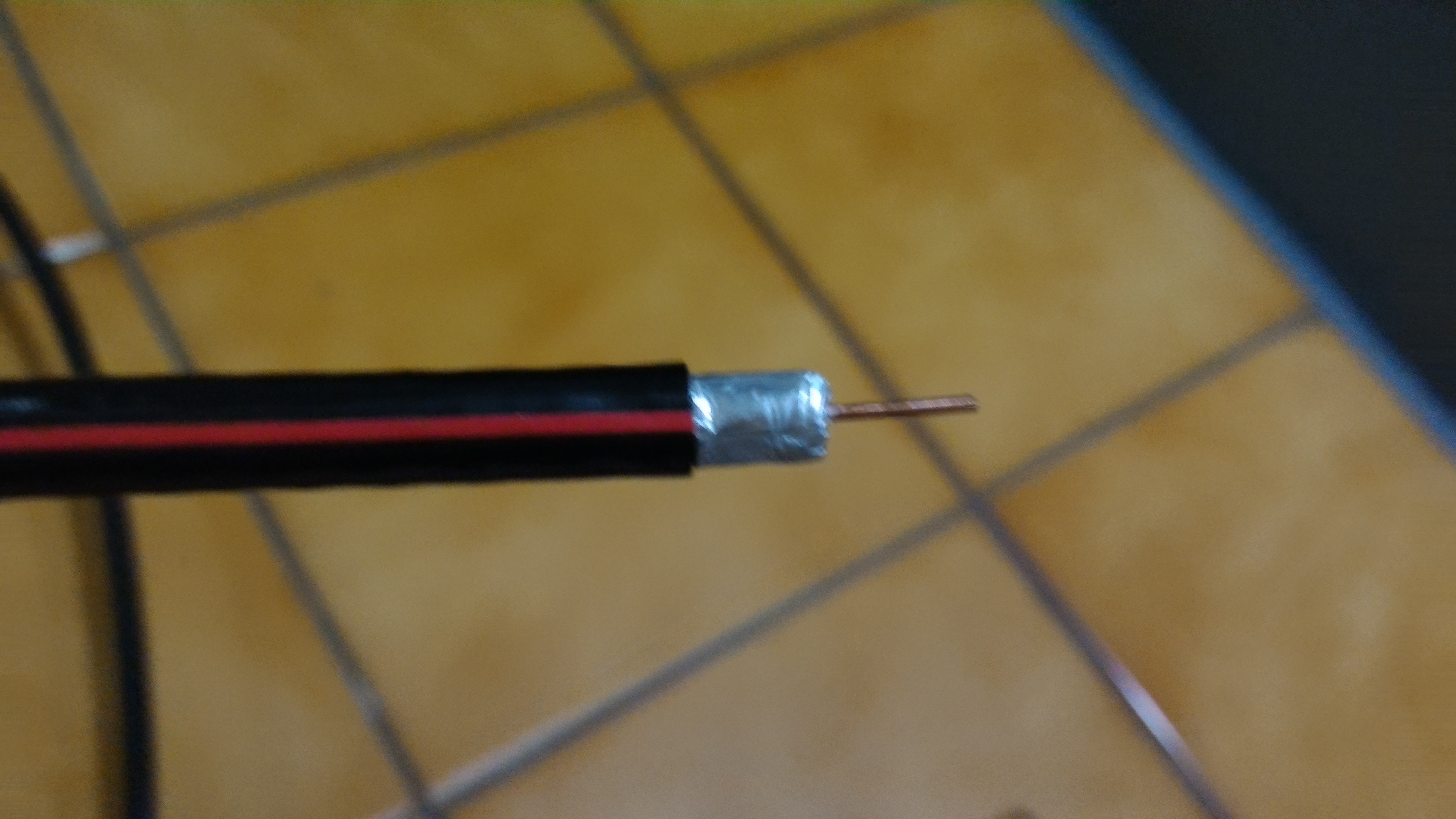

5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))
由於此款的同軸電纜線只有一層鋁箔(和白色發泡PE黏在一起)

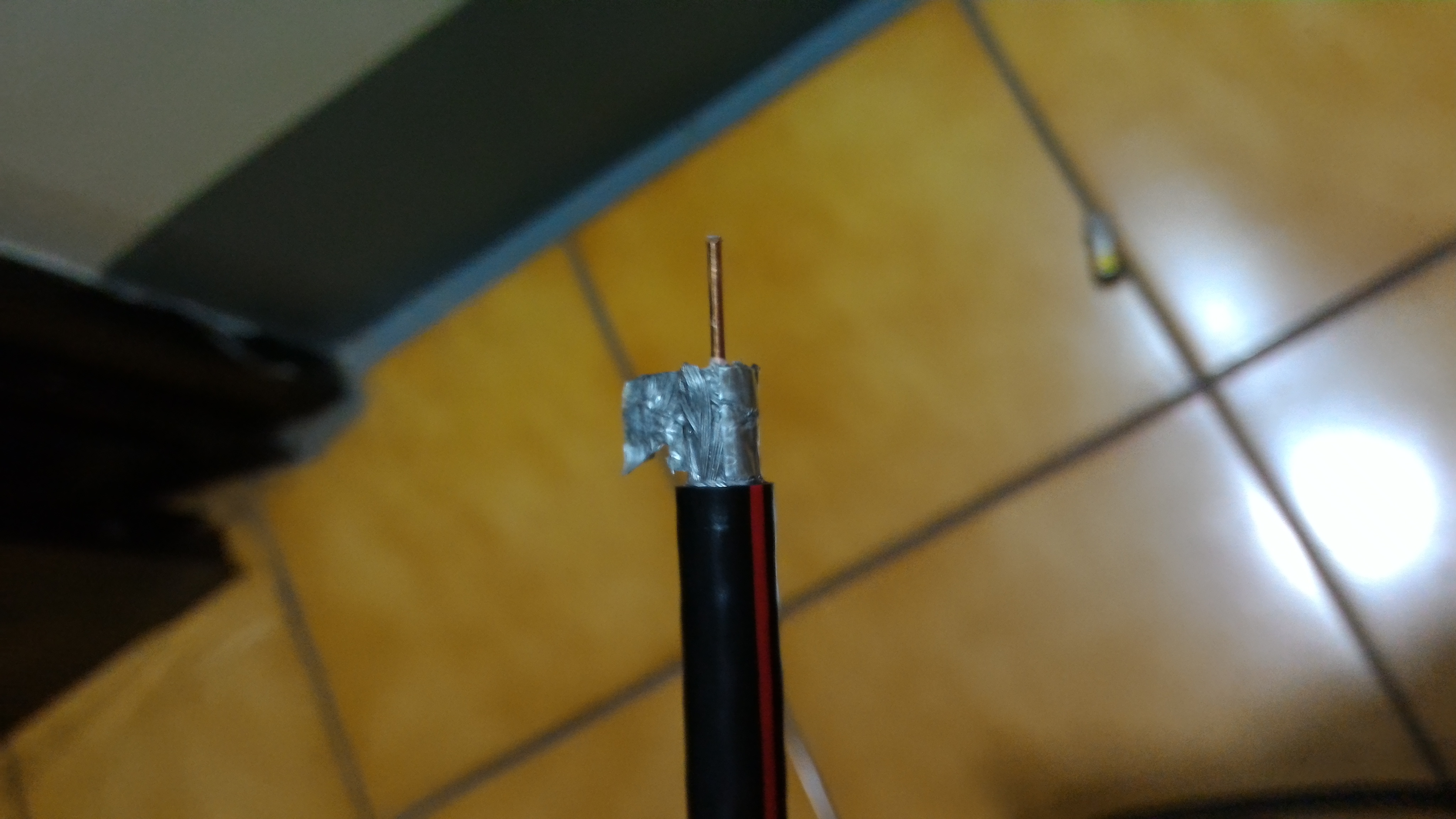

1-1.剝完線後的樣子(只剩下編織網(168編))
1-2.用力使出全身力氣擠了三次還是擠不進去到定位, 所以算失敗,
1-3.把皺縮型接頭(品牌:美國Gilbert)從5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))拿出來之後, 看到編織網(168編)已經被擠爛了, 我覺得之所以我擠不進去應該都是卡在這邊, 或是皺縮型接頭(品牌:美國Gilbert)的內圈往5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))在擠入時, 是直接把編織網(64編)往內擠成一坨,當然會卡死
2-1.剝完線後的樣子(只剩下編織網(168編))
2-2.把編織網(168編)往外翻到底,讓等一下皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))時, 可以確保從編織網(168編)和鋁箔(和白色發泡PE黏在一起)之間的縫隙插進去, 達到接地的效果, 也避免皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))時, 把編織網(168編)往內擠成一坨,造成卡死狀況
2-3.用力使出全身力氣擠了三次還是擠不進去到定位, 所以算失敗,
2-4.把皺縮型接頭(品牌:美國Gilbert)從5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))拿出來之後, 雖然看到外翻後的編織網(168編)外觀即使被擠過還算很正常, 但我覺得之所以我擠不進去應該都是卡在這邊, 因為編織網(168編)往外翻到底之後沒再把外翻的編織網(168編)給全部剪掉, 造成外翻後的編織網(168編)變成皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))時的嚴重阻力與增加摩擦力, 因為當皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))時, 外翻後的編織網(168編)如果繼續保留的話會介於皺縮型接頭(品牌:美國Gilbert)的外圈內壁與5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))黑皮表面之間, 編織網越多編織數所增加的阻力和摩擦力越大
3-1.剝完線後的樣子(只剩下編織網(168編))
3-2.把編織網(168編)往外翻到底,讓等一下皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))時, 可以確保從編織網(168編)和鋁箔(和白色發泡PE黏在一起)之間的縫隙插進去, 達到接地的效果, 也避免皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))時, 把編織網(168編)往內擠成一坨,造成卡死狀況
3-3.把編織網(168編)往外翻到底之後再把外翻的編織網(168編)給全部剪掉, 目的是為了不要讓外翻後的編織網(168編)變成皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))時的嚴重阻力與增加摩擦力, 因為當皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))時, 外翻後的編織網(168編)如果繼續保留的話會介於皺縮型接頭(品牌:美國Gilbert)的外圈內壁與5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))黑皮表面之間
3-4.稍微出力就可以擠進去到定位
結論
1.以施作5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])來說, 林大哥的作法, 我們不談誰的工法較正確, 從務實面來看, 的確省工, 省取剝第一層鋁箔和編織網的時間, 但風險是當你要把皺縮型接頭(品牌:美國Gilbert)擠進去5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])時很容易擠不進去, 而且靠蠻力擠進去的話, 除了手指容易受傷且接地也不一定完全有接好, 我個人在實務上還是會強烈建議至少要把5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])的編織網外翻到底, 好讓皺縮型接頭(品牌:美國Gilbert)的內圈在擠入5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])時, 可以確保從編織網(64編)和鋁箔(和白色發泡PE黏在一起)之間的縫隙插進去, 達到接地的效果, 但最好可以順便把外翻後的編織網給全部剪掉, 因為會更好把皺縮型接頭(品牌:美國Gilbert)擠進去5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])
2.以施作5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))來說, 除了要把編織網給外翻到底之外, 還要把外翻後的編織網給全部剪掉, 因為這樣才能把皺縮型接頭(品牌:美國Gilbert)擠進去5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))到定位, 隨著目前編織網的編織數越來越多, 外翻後的編織網(168編)如果繼續保留而不剪掉的話會介於皺縮型接頭(品牌:美國Gilbert)的外圈內壁與5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))黑皮表面之間, 編織網越多編織數所增加的阻力和摩擦力越大, 難怪一樣是外翻後的編織網如果繼續保留而不剪掉, 皺縮型接頭(品牌:美國Gilbert)擠進去5CFB(RG6)同軸電纜線(美國CommScope 雙鋁箔單編織網(64編)[型號:F6TSV APD])到定位但皺縮型接頭(品牌:美國Gilbert)卻擠不進去5CFB(RG6)同軸電纜線(台製大通 單鋁箔單編織網(168編))到定位。之前外翻後的編織網會選擇繼續保留而不剪掉, 是因為要增加隔離度, 但目前有了皺縮型接頭(品牌:美國Gilbert)的出現且隔離效果也非常好, 加上實際施作的考量如果外翻後的編織網還是繼續保留而不剪掉, 皺縮型接頭(品牌:美國Gilbert)將會擠進不去5CFB(RG6)同軸電纜線到定位, 尤其編織數越多的5CFB(RG6)同軸電纜線越容易發生這種狀況!
----------------------------------------------------------------------------------------------------------
