LG 55B7T 專業isf校正

這篇是寫給有興趣看到"標準規範"色彩、白平衡等等的人參考,如果習慣看自己喜歡顏色的人可以忽略這篇文章。

顯示校正這塊在台灣非常地不普遍,似乎連電影院的高檔撥放設備也不是每間都會校正,在買這台電視之前,看遍許多國外評測網站,都會看到校正前跟校正後的比較,進一步研究要如何校正,發現校正設備買起來跟電視一樣貴...

還好找到了一位有isf認證的大師願意撥空來校正,isf(Imaging Science Foundation)直接翻譯就是"影像科學組織",就像聲音有THX組織,isf是個專注在影像表現的認證組織。

isf網站

從原廠設定,慢慢校正,到實際撥放影片測試,接著嘗試校正HDR,總共花了3小時,真的是一個非常花時間又瑣碎的工程

這邊有校正縮時攝影


如果有同樣買這台電視的人,可以參考下面步驟設定,"也許"可以達到標準校正的70~80%,畢竟同型號電視出廠的體質都不一樣

簡單設定
詳細白平衡設定
連接電視遊樂器重要設定
HDR模式設定
額外閒聊




簡單設定


按下設定鈕,選擇最下面的詳細設定


進入一般設定

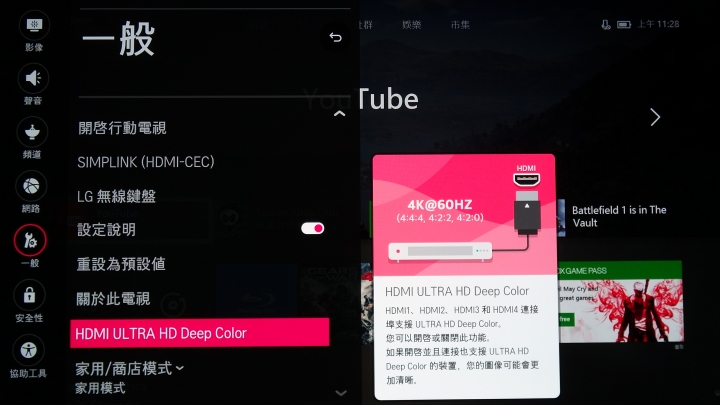

選擇Deep Color

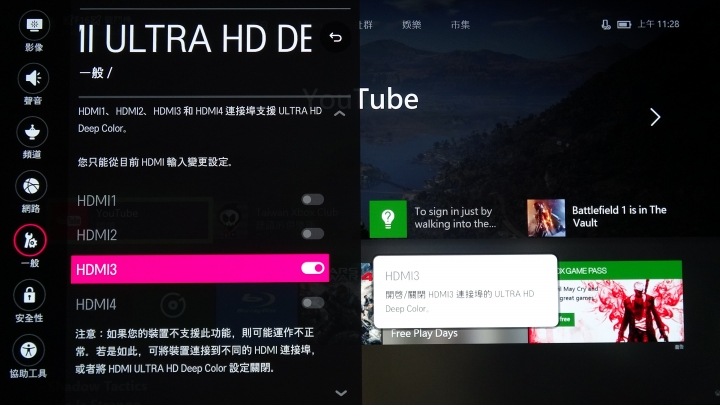

看你的輸入端是幾號HDMI,啟用Deep Color(每個HDMI可以個別開啟,有些裝置ex:MOD不支援)

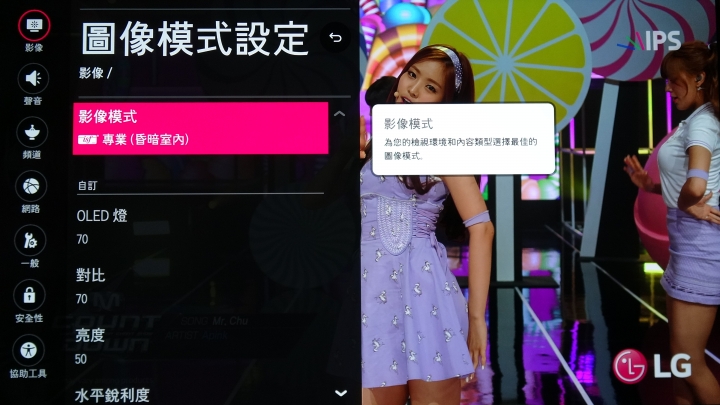

回到影像設定,節能、舒眼模式都關閉,選擇第一個圖像模式設定


影像模式選擇 "isf(昏暗室內)",這個選項最接近標準
OLED燈就是控制背光,依照你的室內光源調整,覺得畫面太暗就調高
對比70
亮度50(很多人亮暗都調整這個數值,是錯的,要調整的是背光)

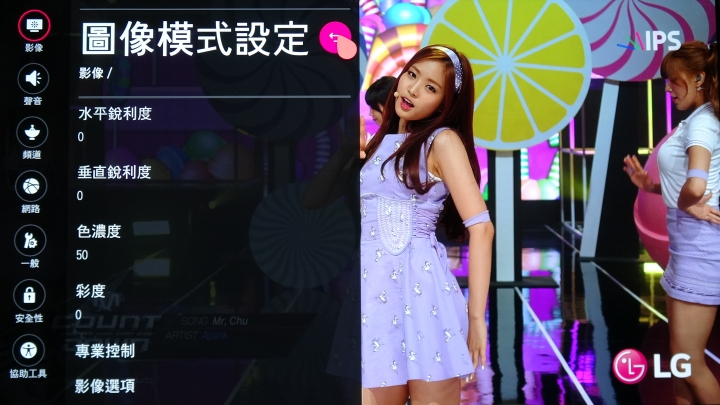

水平銳利度0
垂直銳利度0
色濃度50
彩度0

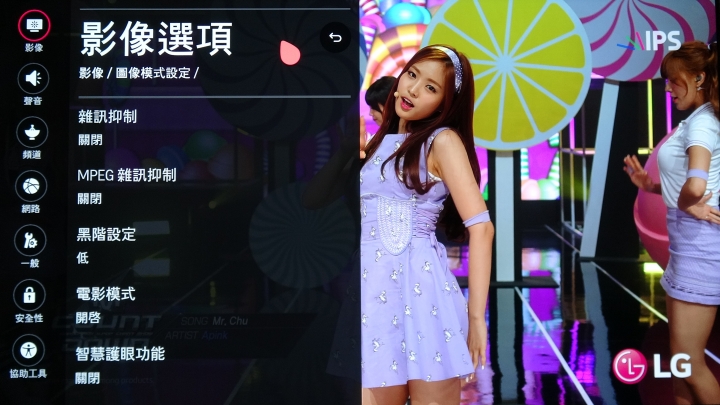

進入影像選項
雜訊抑制 關 (如果有在看類比第四台可以打開看看)
MPEG雜訊抑制 關如果有在看低解析度影片可以打開看看)
黑階模式 低
電影模式 開啓(播放24P電影會更流暢)
智慧護眼 關閉


TruMotion 關閉(類似動態補償,可以打開看看差別,不會影響色彩表現)
如果觀看30FPS以下的影片,可以切到使用者,將兩個補償都調整看看

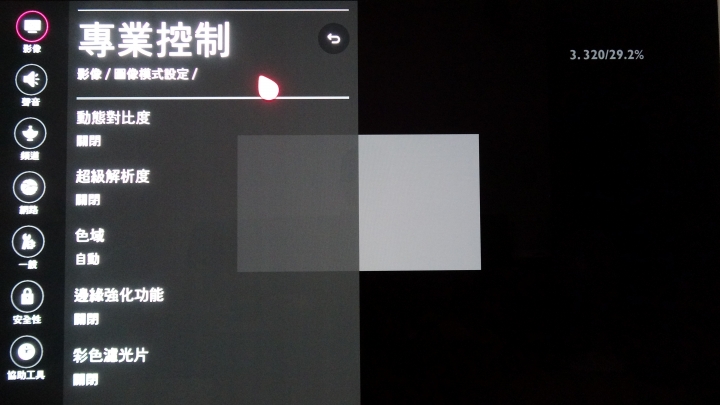

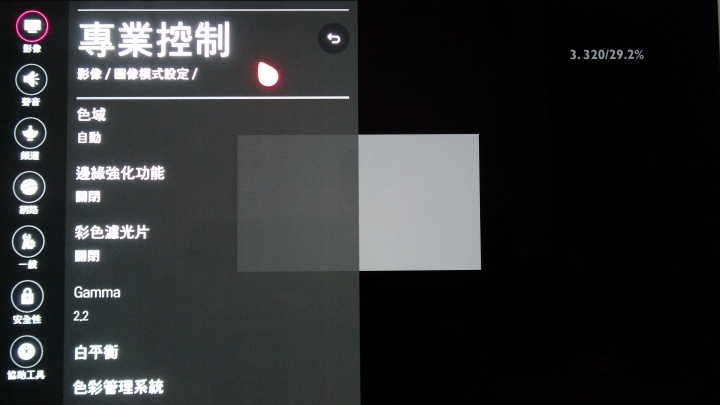

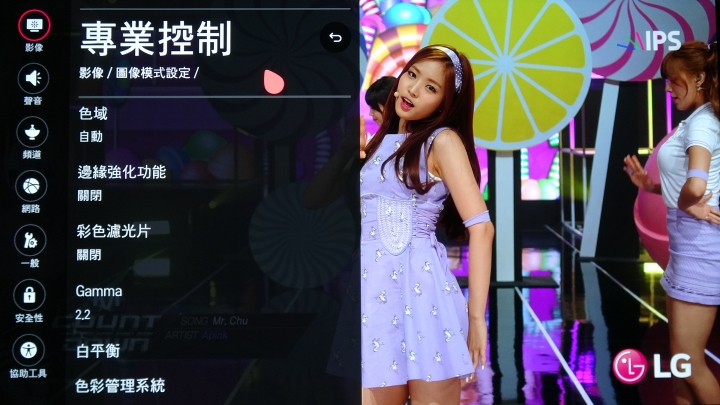

進入專業控制
動態對比度 關閉
超級解析度 關閉
色域 自動
邊緣強化功能 關閉
彩色濾光片 關閉


Gamma 2.2


進入白平衡
色溫 暖色系2


簡單設定到這邊為止,大概5分鐘就能解決。

詳細白平衡設定


白平衡是校正最重要的部分,前面的簡單設定都只有開關切來切去而已,白平衡校正無法用肉眼,必須要使用儀器搭配標準色塊慢慢調整,這部分每一台電視出廠的時候都不一樣,所以照抄下面設定是沒有用的,照抄可能只會有反效果。

進入白平衡
方法 20點IRE


20點IRE,顧名思義有20組數值要設定
用IRE選項切換,5、10、15、20、25、~100

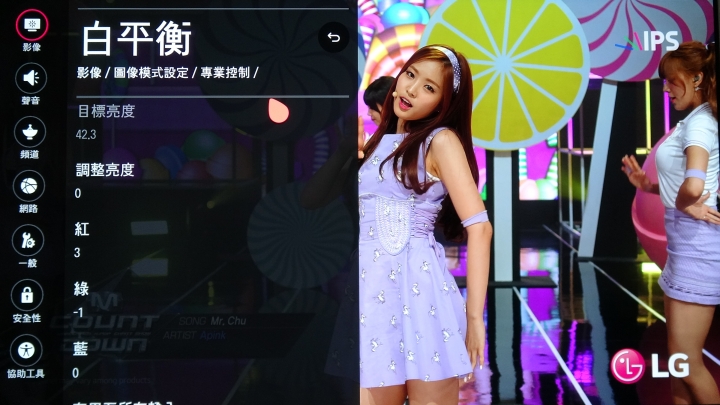

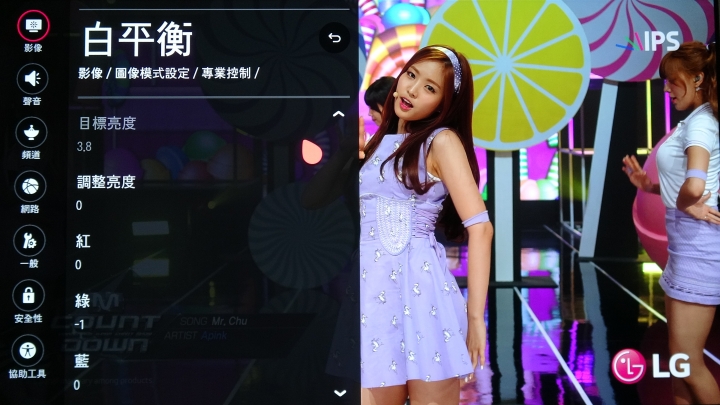

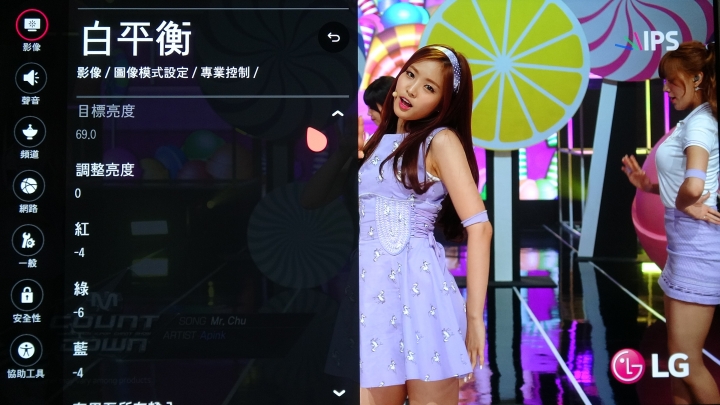

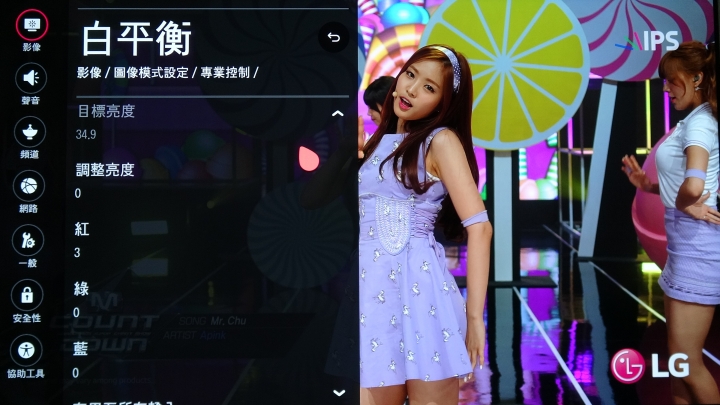

直接放20組圖片,可以看圖片上的目標亮度來對照20組IRE

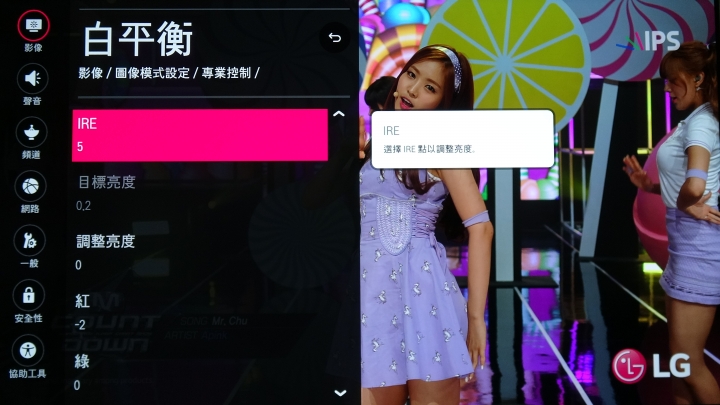

IRE 5


IRE 10


IRE 15


IRE 20


IRE 25


IRE 30


IRE 35


IRE 40


IRE 45


IRE 50


IRE 55


IRE 60


IRE 65


IRE 70


IRE 75


IRE 80


IRE 85


IRE 90


IRE 95


IRE 100

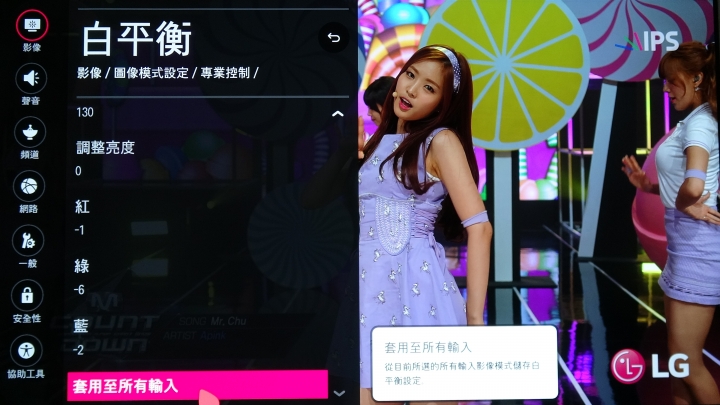

終於設定完了,遙控器按到手都酸了,趕快套用至所有輸入,這樣在其他訊源只要選擇20點IRE就可以有一定的設定


連接電視遊樂器重要設定


連接電視遊樂器使用的話,電視的輸入延遲就極為重要,在圖像模式>影像模式 選擇遊戲可以得到最低延遲(21ms),但是遊戲模式之下無法調整白平衡(很多電視都有同樣問題,在遊戲模式之下很多控制選項都關閉無法調整),也就是上面20組數字都白打了,還好這台電視有個PC模式,可以控制白平衡,又可以享有低延遲

注意 目前這台電視自身的BUG,會造成PC模式之下,HDR顯示錯誤(SDR正常),畫面上會出現詭異的色塊以及等高線,使用HDR遊戲的人,請在HDR顯示之下,切換到遊戲模式

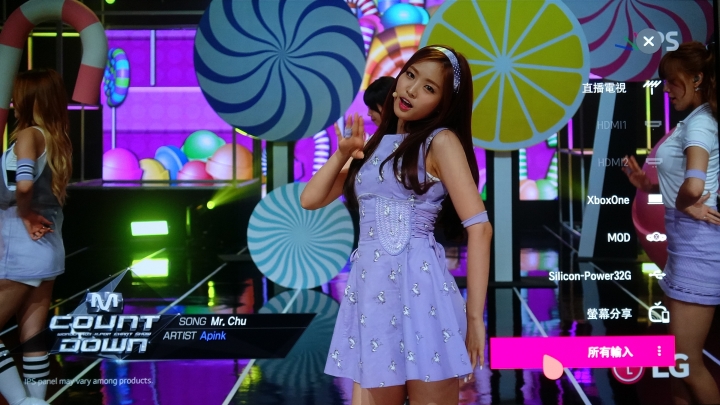

按下遙控器上的輸入端按鈕,選擇所有輸入

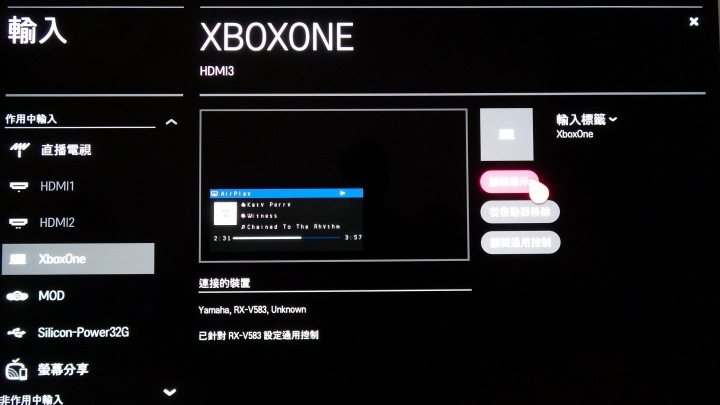

左邊 作用中輸入 選擇電視遊樂器


右邊選擇 編輯圖示

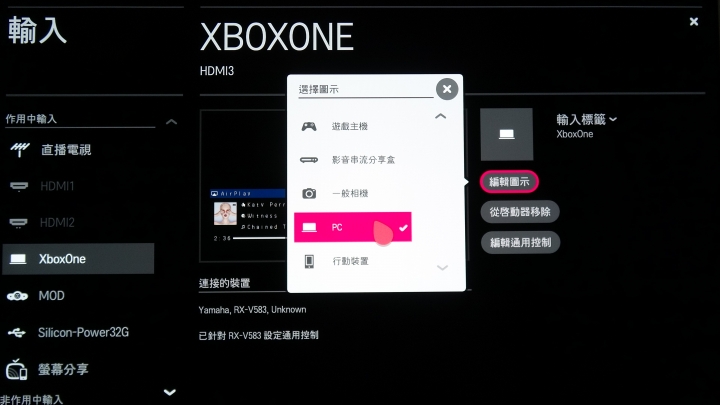

將圖示換成 PC


這樣一來這個輸入源,不管用什麼影像模式,都會擁有21ms的低輸入延遲
除了HDR模式,HDTV寫HDR+PC不會降低輸入延遲,但Rtings卻寫HDR+PC一樣可以有21ms輸入延遲
所以HDR部分有待確定,個人使用是覺得有21ms的樣子

HDR模式設定


弄好了SDR之後,HDR也來設定一下,HDR校正資料目前並不完整,許多電視只為了做出支援HDR的電視而做,沒在管HDR實際表現出來到底能不能看,通常電視SDR跟HDR預設的白平衡等等設定都分開兩套記憶, 不少電視顯示HDR會讓使用者感覺起來畫面有變,到底只是切換另一套白平衡的變化,還是真的HDR的差異,蠻值得思考的,也因為是兩套設定,所以可以看到很多人抱怨HDR模式畫面太暗,顏色都跑掉。

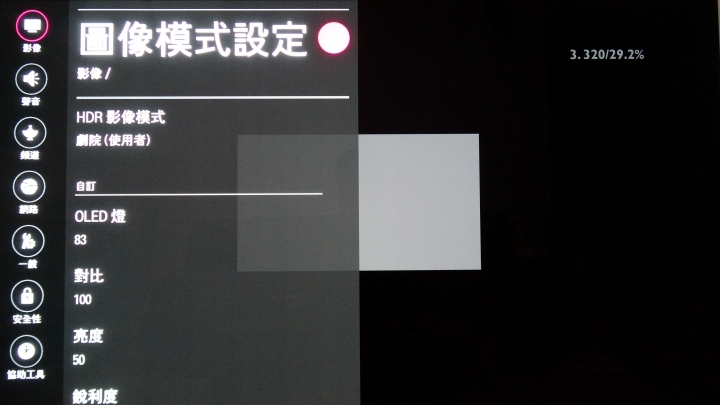

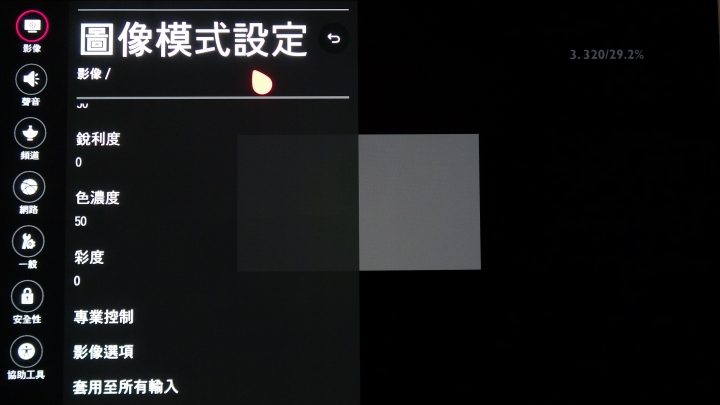

HDR影像模式選擇 劇院
OLED燈 83(一樣依照室內光源自行調整)
對比100
亮度50


銳利度0
色濃度50
彩度0

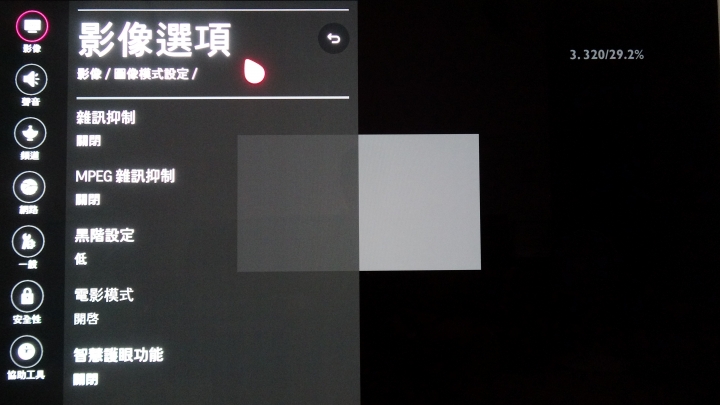

影像選項
依照上面的一般設定


專業控制
依照上面的一般設定




白平衡
上面的SDR設定中,選擇20點IRE
但這台電視似乎有設定上的BUG,HDR模式的20點IRE有問題

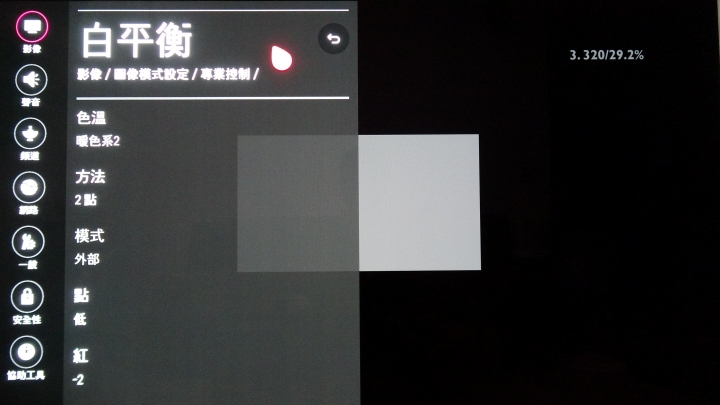

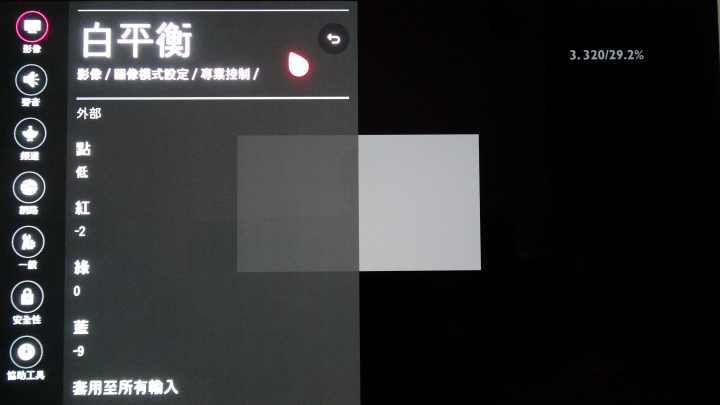

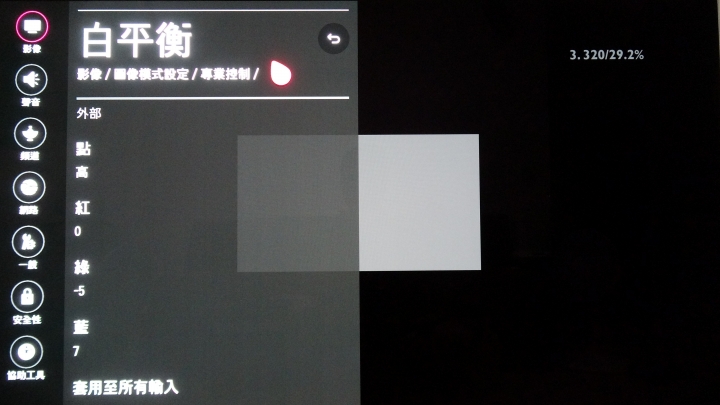

只好退一步改用 2點


兩點IRE之下,只有低跟高兩組設定

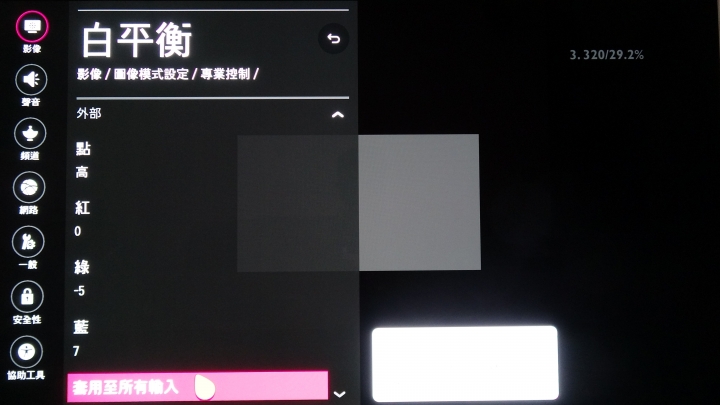

一樣套用至所有輸入


這樣就算校正完成啦,如果照上面參數設定之後覺得沒有比較好,可以恢復至預設值

額外閒聊


校正SDR+HDR總共花了3小時,比大師預估的時間少很多,因為這台電視在 isf(室內昏暗)模式的預設表現就蠻接近標準值(如果是其他模式就誤差很大),白平衡校正好,色彩對了,Gamma也會平順,Gamma影響亮處跟暗處表現一不一致,間接影響到畫面立體感,或是暗處表現,金屬光澤,也提到之前校正一些LCD的經驗,有些LCD因為體質問題,導致校正過程比較困難,白平衡改一個參數,就會連動到其他地方,校正會花很多時間,所以現在不接LCD校正。

也順便提了一下有些品牌的6原色4原色,回答說光就只有3個原色,其他都多餘的,自己查了一下所謂6原色,原來就是3原色(紅綠藍)再加上3補色(紫黃青),然後在LG這台電視裡面的專業控制>色彩管理系統裡面也有3原色+3補色可以控制,原來6原色在LG也有,只是LG沒有當作廣告宣傳而已....(應該很多品牌電視都一樣有這6色選項)

最後校正HDR的時候,提到HDR校正的許多問題,能夠真正看到比現好的HDR應該沒幾個人,像這台電視選項錯了有BUG,只能退一步用2點白平衡校正,其他電視還有HDR模式無法調整白平衡的,根本看不到正確畫面。
2017-08-12 15:15 #1

f15leon wrote:
這篇是寫給有興趣看...(恕刪)

現標記一下,等安裝後再來細看,謝謝!
可以升級看看軟體
去LG官網下載最新的
電視上面線上更新的還不是最新

看看HDR 20點有修正了嗎?


另外你的電視打全白色 顏色是平均的嗎

f15leon wrote:
這篇是寫給有興趣看...(恕刪)


65B6T能照這樣設定嗎?


晚上下班回家試試

stan1018 wrote:
65B6T能照這樣設定嗎?
晚上下班回家試試


一般設定部分可以照著調整,白平衡可以直接跳過

patrick007 wrote:
另外你的電視打全白色 顏色是平均的嗎


平均白色,你打全白之後有正視螢幕嗎? 歪一邊會有色偏

f15leon wrote:
平均白色,你打全白...(恕刪)


我幫四樓網友轉貼過來

https://www.mobile01.com/topicdetail.php?f=347&t=5238342#65417016
感謝樓主,這真的太實用了,等電視到了之後立馬來試試!再次感謝
國外的高階電視評比是把B7的動態對比度設定為"低",以求更佳的HDR表現

有B7的使用者不妨可以試試看
畢竟這是以SONY BVM-X300這台OLED Master Monitor作依據來比較出的結果
而目前所有UHD藍光、DolbyVision電影都是以SONY BVM-X300做監視調教後製而成的

Joey452 wrote:
國外的高階電視評比...(恕刪)



所以電視有動態對比度控制功能 在開啟HDR後要選擇關閉是比較好的?
動態對比不要開是比較不會限制到HDR的亮度峰值嗎?
