在前端器材(喇叭或耳機)與訊源器材(CD player.音效卡.擴大機)升級到了一定的程度後.
DAC就是不能不重視的一環.(也有人簡寫為D/A)
何謂DAC呢? 簡而言之.就是一台將數位訊號轉換為類比訊號的機器.
DAC所負責的工作是大家最容易忽略的一環.
對於音響初心者而言.甚至常常會搞不懂為什麼要多一台DAC.
現在大家最常欣賞音樂的來源不外乎是CD或MP3等等的"數位音訊"
數位音訊所記錄的.是僅包含0與1的資訊.
需要經過轉換後.才會得到類比的波形餵給擴大機或是喇叭
而轉換數位訊號與類比訊號的工作.
在音效卡上或是在CD player上.都是由單晶片或是由一小片電路來負責的.
所以音效卡與CDP背後的3.5插孔或是RCA端子所輸出的.都是經過轉換的類比訊號.
試想整個數位音訊到類比訊號的流程.
不難發現數位到類比的轉換過程的精確與否.與聲音的音質有決定性的影響.
個人"主觀"的認定.許多五萬元內的CD PLAYER的音質差異.常常不是在比CD轉盤本身的性能
而是在比裡面DAC線路的設計與音質走向.
啦哩啦雜的說了一堆. 就是要說明一件事---DAC對音質有著決定性的影響.
仔細到各音響店或耳機店去走走.市面上的DAC產品數量相對於擴大機與喇叭.可以說是鳳毛鱗爪
翻開音響論壇雜誌的"年度器材龍虎榜"中.
幾乎各類的器材在五萬元內都有"最佳推薦"的項目
唯讀DAC這個項目."最佳推薦"的最便宜價位.是出現在5-10萬
可見DAC這樣產品可以說是進階玩家較會重視的一環.
到各音響論壇網站.不難發現五萬元內能夠選擇的DAC產品
不外乎是四萬初頭的Lavary DA-10. 三萬元的Benchmark DAC-1.
再不然就是Keces所設計的產品(DA-151等等)
還有一些音響工作室所推出的DAC
嚴格說來.五萬元內的廠機選擇真的不多.
表現優異且備受肯定的的也不多
較常見的如Lavary DA-10與Benchmark DAC-1
對於想走入DAC領域且荷包羞澀的學生或玩家而言.
許多DIY的DAC產品無異是一個救贖. 本人正是其中之一.
去年在耳機店體驗過Lavary DA-10的威力後.....便決定無論如何 一定要來一台DAC
在一個偶然且莫名的情況下...在某討論區買進了一台DAC7010半成品.
經過適當組裝後. 就成了我的第一台純DAC.
而我的第二台DAC.則是前些日子購入的Hifidiy MINI DAC USB
這是一台很萬能的機子.不但具有DAC解碼的功能.同時具有耳機擴大的功能.

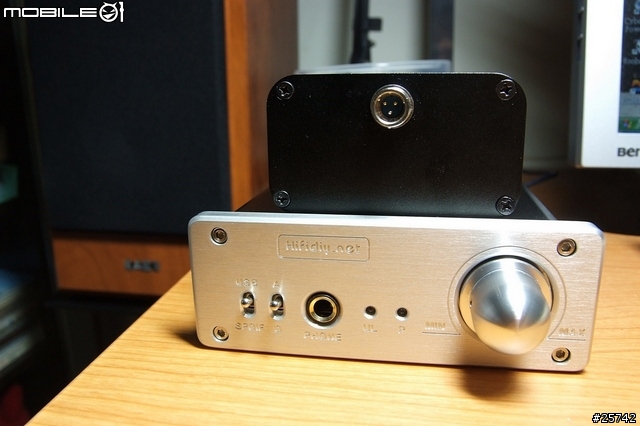

上面一台就是Hifidiy MINI DAC USB. 下面一台則是DAC7010
以下將分為三大部分. 分別介紹
A. DAC7010與MINI USB DAC內部
B. MINI USB DAC 與3支耳機
c. DAC7010 PK MINI USB DAC
A. 簡介DAC7010與MINI USB DAC
先比較兩台機子的外觀.DAC7010的體積要比MINI DAC要大的多.
外觀上也相當的簡潔.
以背板的端子來看.兩台機子幾乎提供了一樣的端子
(MINI DAC多了一組類比輸入. 而DAC7010則有光纖輸入)
DAC7010是一台完成度很高的DIY產品. 從電源到DAC模組全部都在同一塊電路板上
連變壓器也是在機子內部.
從改裝的角度上來看. DAC7010可再升級的幅度並不大.
最常看到的就是從電源處理部分的電容下手.或是從6顆OP進行更換
個人非常喜歡DAC7010的外觀與電路配置. 很有廠機的風範.
前面板部分. DAC7010僅有一顆指示燈. 有訊號輸入時呈現紫色. 沒有訊號時則是紅色
背板由左至右.分別是1.RCA輸出 2.同軸輸入 3.光纖輸入 4.USB輸入 5.電源插座(含保險絲)
DAC7010並沒有訊號源手動選擇的功能. 訊號輸入由機器自動判斷.
而選擇優先權是 USB -> 光纖 -> 同軸
dac7010使用上發現了一個小小的bug. 當USB和同軸"同時"有訊號輸入時. 機器選擇USB
但是此時如果把USB拔掉. 理論上會自動切換自同軸.但是此時卻會完全只有雜音輸出.而沒有同軸的訊號
這時只要關閉電源再開即可.
來看看脫光後的DAC7010. 線路相當的整齊. 圖片左邊是前面板 右邊是背板
電路板右上角是R形變壓器. 左上部份是穩壓濾波線路.
右下部分是DAC模組. 左下部份是I/V轉換OP.LPF的OP還有MOSFET訊號放大部分
DAC模組特寫
USB接收晶片採用BB PCM2704. 記得ONKYO U33GX也是採用這顆晶片
同軸與光纖接收晶片.使用CS8418 這也是一顆相當常見的晶片
這顆應該是控制晶片.個人也不是很清楚 =.=a
這顆就是最重要的DAC晶片了BB PCM1794
市面上用PCM1974作為DAC晶片的產品多如牛毛.從DIY產品到廠機...
接著類比訊號的處理部份特寫.訊號是由右至左.
最右邊是pcm1794. 接著4顆op是負責I/V轉換(每聲道兩顆).接著兩顆OP是作LPF用
最左邊4顆MOSFET應該是用來放大訊號用的. 每聲道兩顆
換個角度做OP的特寫.
HOHODIY的原配是6顆OP604. OP604作為I/V轉換會產生相當高的熱量...
我自己把I/V轉換的OP換成OPA124P. 感覺聲底和OPA2134算是很接近的OP
LPF的OP我自己換成AD797. 這算是一顆價格和功能比相當高的OP
高頻延伸自然.且音場也蠻寬廣的.
以下簡單介紹一下MINI USB DAC
MINI USB DAC是對岸HOHODIY所推出的套件.以功能來說是相當的物超所值
簡而言之.這台小機子具有DAC.耳擴的功能.
前面板由左至右.
1.USB和同軸輸入切換
2.切換純耳擴或是由DAC輸出(A是耳擴訊號來自類比輸入 D是耳擴訊源來自DAC模組)
3.6.3mm耳機輸出孔
4.unlock指示燈
5.電源指示燈
6.音量旋鈕
背板由左至右
1.電源輸入 2.類比訊號輸入 3.類比訊號輸出 4.同軸輸入 5. USB輸入
脫光光...呵呵
USB接收晶片使用PCM2707
DAC晶片使用PC1793
使用ALPS的電位...應該還有升級的空間
電容是用Nichicon的電容.這顆是負責電源濾波用的
表現還不錯
MINI USB DAC使用了兩顆雙op
後面一顆做為LPF 使用的是OPA2134
前一顆作為耳擴用途. 使用的是OPA2504AP(應該很有升級的空間 呵呵)
最後...把兩台DAC疊疊樂....背景是待會測試用的X-CAN V3
____________________________________________________________________________
B. MINI USB DAC 與3支耳機的表現
此一部份分享的是聲音表現的主觀聽感.沒有和任何機器做對照之下
個人對於MINI USB DAC聲音的表現
本人手頭上有AKG K601, K271S, 還有Altec im716耳道機(如下圖)
MINI USB DAC 最吸引人的地方.除了方便性之外.
另外就是它的耳擴線路了...據說是修改自GRAHAM SLEE SOLO的線路
以前本人也花了不少時間到店裡試聽SOLO. 對於這麼一台小機器的聲音印象深刻
SOLO的聲音以溫暖厚實的走向為主. 但是近三萬的價格也讓人難以親近.
因此對於這台MINI USB DAC的耳擴有相當的期望.....(窮人的SOLO 哈)
試聽的配置如下
音效卡 M-AUDIO 2496的同軸輸出 -> DAC7010 -> MINI USB DAC -> 耳機
三支耳機聽下來的感覺...
整體來說. MINI USB DAC有SOLO的味道. 但是距離真正的SOLO還是有點差異.
MINI USB DAC對應於高阻抗的K601來說. 有一點力不從心.
聲音偏薄.且細節表現略差.空間還算開闊
至於K271S的表現----真是太棒了.....不論是人聲或是交響樂都可以有很不錯的表現
尤其是女聲的部份.甜甜的聲音讓人誤以為真的在聽GRAHAM SLEE SOLO
低頻控制相當的適中.
而耳道機im716呢? 嗯 相當的好. 原本716缺乏彈性的低音變的有質感了
清晰的中高音. 真讓人懷疑---這是我平常用的im716嗎...
主觀認為...im716在MINI USB DAC的表現. 比接在X-CAN V3要好
整體來說. MINI USB DAC還是適合阻抗較低的耳機.
對應於不好推的K601 只能說點到為止...
_______________________________________________________________________________________
C. DAC7010 PK MINI USB DAC
論兩台DAC的設計概念並不相同.
DAC7010是一台純DAC設計.所有的功能都是以DAC為導向
而MINI USB DAC則是一台"萬能"的機子.可作為DAC.耳擴.音效卡.
以下僅簡單測試兩台DAC部分的差異.
測試設定
音效卡 M-AUDIO 2496 同軸輸出
耳擴 X-CAN V3
耳機 AKG K601
音效卡 M-AUDIO 2496 同軸輸出位在連接線上.背板是RCA輸入輸出
X-CAN V3 公認與AKG相當速配的耳擴
測試CD
1. 梁靜茹 "幸福的選擇 I do"
2. 俄國男低音 Ivan Rebroff精選 <The Best Of Ivan Rebroff>
3. 艾爾加的第一與第二交響曲 "倫敦"及"南方" (指揮家蕭提指揮倫敦交響樂團)
以上圖片分別引用自各唱片公司.
兩台機子比較起來.
在空間感.聲音的溫暖與解析上...DAC7010的表現遠勝過MINI USB DAC
以梁靜茹的歌聲而言.在<屬於>此首歌當中.
DAC7010的高頻延伸比MINI USB DAC好的多. 聲音通透且乾淨,而MINI DAC則偏向厚實.
另外.DAC7010的人聲非常自然的與音樂融合.且人聲不會被音樂所蓋過
相對之下. MINI DAC在音樂較高亢的部份. 顯個有點過衝.聽起來有點過於雜亂.
在男低音 Ivan Rebroff專輯部分.
兩台耳擴都有不錯的表現. MINI DAC的低頻比DAC7010更豐富.
這張專輯有很多曲子都是Ivan與合唱團同時合唱的情形.因此音場的表現相當的重要
在空間感上. DAC7010要遠比MINI DAC要開展的多.
俄國民謠<Song Of The Volga Boatmen>那種澎湃與撼動人心的感覺
在DAC7010的詮釋上要更加倍...聽起來就像是在大音樂廳裡的感覺.
而MINI DAC則顯的像在小空間裡聆聽大合唱團的感覺--清晰.低沉卻不夠感動
艾爾加的交響曲可以說是複雜度相當高且"亂中有序"的音樂
在蕭提的詮釋下.明亮堅硬的銅管聲與有力的弦樂部構築整首曲子
DAC7010的表現雖然與許多入門廠機(如Benchmark DAC-1)還是有點差距
不過卻已經算是可圈可點了...廣大且厚實的音場讓曲子聽起來相當有模有樣
而MINI DAC顯的力不從心...在第一交響曲的第一樂章那種銅管交織著弦樂的情形
有種亂了分寸的感覺. 銅管堅硬但弦樂卻被覆蓋的感覺.....
綜合以上的測試結果作出以下簡單的結論.
1. DAC7010
這是一台相當不錯的機子.
個人相當主觀的認為. 與音響店裡兩萬內的DAC來說.DAC7010絕對是更好的選擇
DAC7010是一台厚聲底的DAC.同時在細節與空間感上也能兼顧
本人曾經好好比較過CEC的DA53和KECES的DA152這兩台兩萬以內的DAC
認為DAC7010足以勝出.(當然這是相當主觀的看法)
CEC的DA53的聲音太過於平淡.雖然乾淨清晰.但卻少了感動與魄力
而KECES所設計的DA152的聲音實在是有夠"開闊".至少是我聽過空間最大的DAC
因此DA152若與AKG耳機搭配...聲音雖然開闊.但卻相當的薄....
而DAC7010而言. 聲音的品質絕對禁得起考驗.
但若要與LAVARY DA10或BENCHMARK DAC-1等銘機一較長短則差的多了...
個人認為DAC7010是一台相當值得購買的機子. 聲音絕對超過它的價格.
2. HIFIDIY MINI USB DAC
以上述的測試.只是表現個人的感覺...
說真的MINI DAC的低頻相當得充足.雖說少了點光澤.
但是不諱言的. 若您喜愛的是低頻為主的流行音樂. 選擇這台就不會錯了
(上述測試完全沒有此類音樂...因為本人不愛 ^^" )
而且以功能與價格而言...簡直是太超值了!
整體而言.對於想在辦公室找一台音效卡或耳擴.
HIFIDIY MINI USB DAC是一個相當好的選擇.
