支援192KHz的DAC對某些網友來說有其需求
當然要裝個支援192KHz的DAC很簡單
對岸192KHz的DAC半成品
便宜也只是千把元,成品也只是三千元上下
聲音表現也有一定的水準
不過對我而言
我認為要做一台好的機器是取巧不得的
機箱,零件,電路,晶片都是環環相扣,是同等的重要
因為沒有好的機箱是無法發揮零件全部的性能
沒有好的零件是無法發揮電路全部的性能
沒有好的電路是無法發揮晶片全部的性能
以DAC而言
數位部份架構不完善的話
只是在供電上調音跟換鐵殼OP,
是不可能會有什麼好表現的
數位的東西很殘酷
線路的layout不良,雜訊馬上進來
晶片的退耦電容放的位置不對
晶片的性能馬上下降
DAC的數位部份沒搞好
後端的類比部份再怎麼搞也是徒勞無功
所以對我這種不懂數位電路的老傢伙而言
挑選一塊合適的DAC板子是重要的課題
這次選用FET Audio的PCM1794 DAC套件
http://www.fetaudio.com/archives/961
選擇開關共四個檔位
這個位置是關機狀態
選鈕向左逆時針旋轉後就可開機
同時選擇輸入信號
這台DAC有三組同軸輸入
選擇開關選到不同的輸入插座時
左側對應的紅色燈號會亮
最上方的藍色燈號是數位輸入LOCKED顯示
最下方的藍色燈號是96KHz以上的數位信號顯示
當96KHz或192KHz的數位信號輸入時
此燈號會亮
類比輸出插座
紅點插座是右聲道輸出
藍點插座是左聲道輸出
用藍點標示的三組同軸輸入插座
針對這塊DAC電路板所設計的機箱內部隔間與補強
完成後的電路板全貌
這片板子實測的噪訊相當低

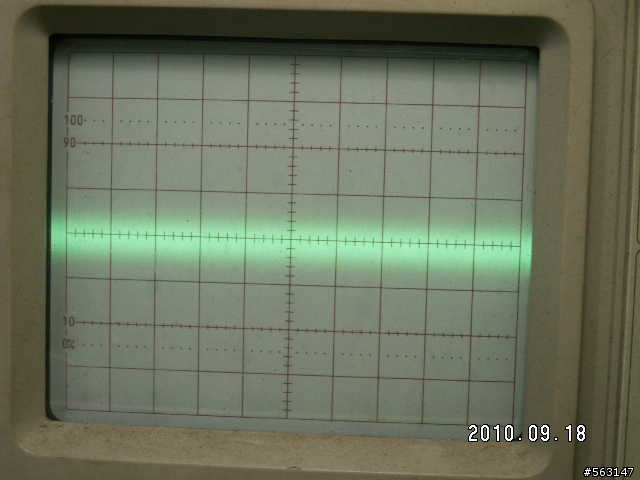

播放信號電平負無窮大的CD時
L-CH測得噪訊約為5mV/P-P
R-CH測得噪訊也約為5mV/P-P
播放1KHz L-CH信號電平0dB,R-CH信號電平負無窮大的CD時
L-CH測得輸出約為1.4V/p-p
R-CH測得輸出約為5mV/P-P
聲道分離度也相當優異
播放4Hz,信號電平0dB的stereo信號時的波型
說明:由於4Hz的頻率太低,所以示波器無法顯示出連續信號波型
拍照時也只會照到信號波型的片段
但由這張圖片波型的軌跡中也可看出
即便CD的頻率低至4Hz,這台DAC也能無損失地完美再生
播放19.997KHz,信號電平0dB的stereo信號時的波型
播放60Hz+7KHz複合信號,信號電平0dB的stereo信號時的波型
複合信號波型X軸放大觀察
實際試聽這片DAC一開聲就感覺聲底相當柔和,且中低頻相當飽滿
放各類型的音樂都不容易讓您感到刺耳
這是與其他採用新型晶片DAC較大不同的地方
據設計者指出
這片1794 DAC是用來取代較舊型的PCM63 DAC
聲音表現方式類似,但1794 DAC解析度會來的更好
我沒聽過設計者的PCM63 DAC
但這片1794 DAC與其他的PCM63 DAC相較
1794 DAC是有類似PCM63 DAC的味道
這應是設計者調整電路與零件配置後的結果
不過整體而言
PCM63 DAC的味道較為厚重
感覺有點類似油畫
在聲音的刻畫上比較強烈
1794 DAC的味道較為活潑
感覺會有點類似透明水彩
豐富的細節呈現,但不刺眼
雖是共同的音域表現
但卻有著不同的聲音味道
由於這片DAC採用分體元件的I/V & LPF電路
所以可以自行調整不同的聲音味道
個人認為這片DAC蠻適合喜愛PCM63 DAC
又需要更高取樣頻率DAC的用家
至於這片DAC最令人注目的是能完整呈現出標準的音場
音場的寬度與深度表現與Lavery Blue相同
算是很不錯的成就
為了確認這片DAC的音場表現
所以用這片OPUS3的吉他四重奏進行測試
這片吉他四重奏用上了四種不同音域的吉他
所以音域寬,音色豐富
音樂好聽,用來測試器材也合適
這片CD是在教堂裡錄的音
僅用上一支置於演奏者中央的立體麥克風錄製
所以音場表現好的機器
就能讓您體驗到音樂以您為中心的環繞,包圍感
這片DAC可圈可點地將這片CD表現的音場完整呈現
是相當不容易的成就
這片DAC是屬於進階型的套件
一開聲就很容易的感覺出與一般的DAC套件在聲音等級上的差異
現代好聲的音響器材都必須要有堅強的技術背景
今日這片DAC裝箱後已交由網友協助測試性能
對這片DAC有興趣的網兄也歡迎借測
預計星期二寄出
