空間校正解決方案Minidsp DDRC-88A,購買,開箱,設定,量測,分頻,平衡輸出

各家環繞擴大機都有自己的校正技術

如果單純放給機器調,結果都不能令我滿意,

都還要自己調過,爾且還要看那台擴大機有沒有開那麼細的選項讓你調

全部自己搞,一開始很好玩,但是幾年下來越來越懶....

偶然間用到了有DIRAC LIVE技術的擴大機

量測要量好幾個點,不過調出來的結果直接就可以讓我滿意了

因此我對DIRAC LIVE技術頗有好感

中途發生很多意外

結果最後還是按照原定計畫

前級----DDRC88A----後級

不過這台也是有夠^&$%*^*^

沒有估狗翻譯大神我想中途我就放棄了吧....

總之,先掏錢

https://www.minidsp.com/products/dirac-series/ddrc-88a
直接網路下單就可以了
有些配件可以選,價格會有所增減


https://www.minidsp.com/products/dirac-series/ddrc-88bm
這個插件很重要,要有它才能使用全部功能
和機器一起買,機器本身就會開好全部功能寄到手上
若先買機器,不買88BM,之後購買88BM還要向原廠申請開通碼(activation key file)

一星期左右就拿到了(發貨地點在香港)

然後繳稅....

進口稅4.5%,營業稅5%

所以是1.045*1.05=1.09725

繳了9.725%的稅...

箱子來了,稅單好刺眼...
空間校正解決方案Minidsp DDRC-88A,購買,開箱,設定,量測,分頻,平衡輸出

驗貨!!??難道妳....
空間校正解決方案Minidsp DDRC-88A,購買,開箱,設定,量測,分頻,平衡輸出


空間校正解決方案Minidsp DDRC-88A,購買,開箱,設定,量測,分頻,平衡輸出

果然被開過了...
空間校正解決方案Minidsp DDRC-88A,購買,開箱,設定,量測,分頻,平衡輸出

雖然我不是你的第一次,不過我會是陪你最久的人(應該啦...)
空間校正解決方案Minidsp DDRC-88A,購買,開箱,設定,量測,分頻,平衡輸出

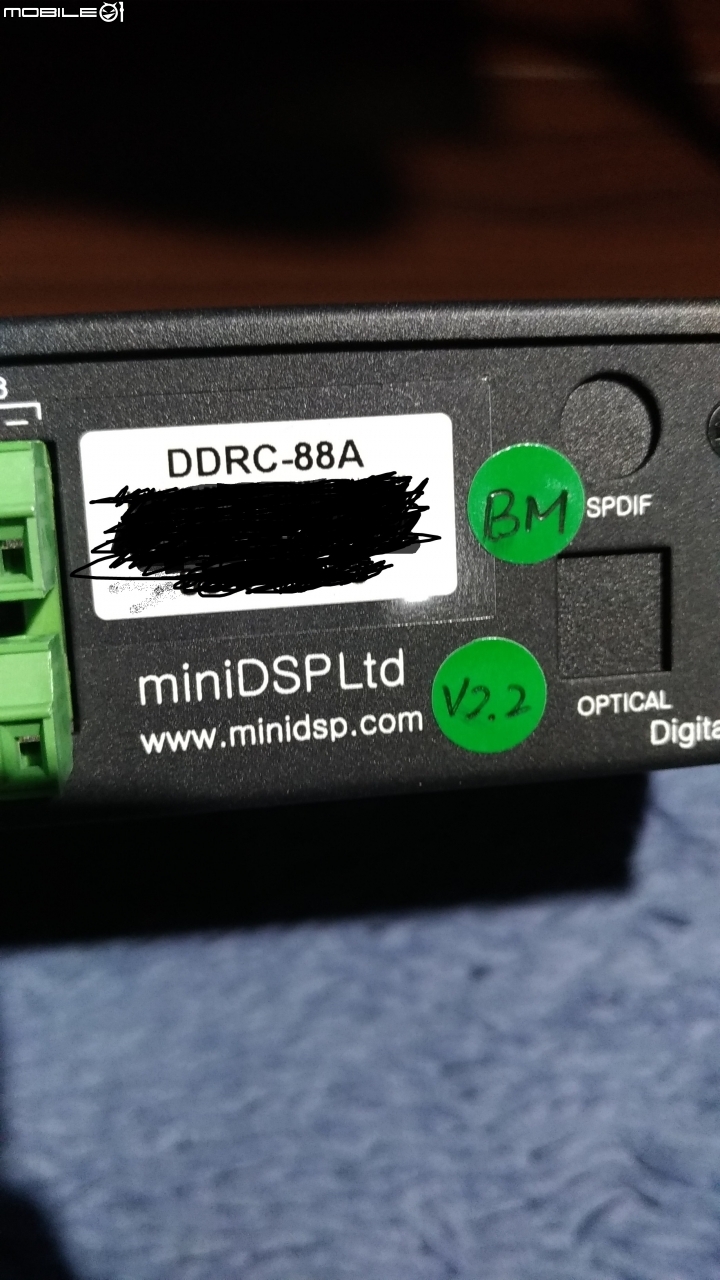

背板綠色貼紙一個是韌體版本,一個是這台88bm的功能已被開啟
空間校正解決方案Minidsp DDRC-88A,購買,開箱,設定,量測,分頻,平衡輸出

使用與設定有空再說.....
恭喜開箱, DDRC-88A 7.1聲道耶, 期待心得喔!

這台美中不足的是沒有XLR, 而且8個RCA插座有點擠, 有些發燒一點的頭可能就塞住了.

挖洗不良中年 wrote:
恭喜開箱, DDRC...(恕刪)


RCA座真的很擠...
不過我覺得DIRAC LIVE 遠超過線材對聲音的影響(線不能太兩光)
所以我覺得是還好

至於XLR?有啊
只是88A側的連接端子型式是Phoenix terminal blocks(中文不知)
官網上買88A的頁面可以選購轉接線



說明書上有接線圖



快掏錢買吧

psj wrote:
RCA座真的很擠...
不過我覺得DIRAC LIVE 遠超過線材對聲音的影響(線不能太兩光)
所以我覺得是還好

之前我用DDRC-22D的經驗是, 對線材沒有很挑惕.
不過22D是數位進數位出, 88A是吃類比的, 這就有待樓主的心得了.
我們做PA或廣電設備的都叫他做工程端子

我們只需要將訊號線外皮剝除在上一點銲錫,不上也沒關係,將剝皮後的訊號線插進去再將上方的一字螺絲鎖緊即可....算是很簡單的一種銜接方式

psj wrote:
RCA座真的很擠....(恕刪)

沒有買麥克風嗎? 這樣怎麼掃場地響應?
各器材間的訊號強度的匹配
在說明書中有花很多篇幅講解,有意思的人請自行參閱
以下記錄我的調整步驟

一.增益結構(GAIN STRUCTURE)(DDRC-88A User Manual)

1.調查前級輸出電壓:DENON4400 2.0V(音量0dB時)

2.調查後級輸入電壓:
後級1: 1.4V(達額定輸出)
後級2: 1.2V(達額定輸出)


3.拆開88A上蓋,不平衡輸入預設2V,不用改


4.不平衡輸出預設0.9V,指撥開關往"上"撥
(將88a輸出設置為等於或超過後級靈敏度的最低電壓BY 88A-BM Setup Guide)



二.前級擴大機設定(88A-BM Setup Guide)

1.所有喇叭設為"大"

2.所有距離,延遲,增益設為0

3.任何空間校正與聲音特效關閉

4.低音設定為LFE(不可為LFE+MAIN)


三.確定AVR給88A的電平為最大電平(88A-BM Setup Guide)

1.確實關閉所有後級和重低音!!確實關閉所有後級和重低音!!確實關閉所有後級和重低音!!

2.開啟88BM,切至DIRAC標籤,可看見INPUT欄位數字不斷跳動


3.開REW


4.開GENERATOR


5.AVR音量調大至0,REW的GENERATOR撥放紐按下去(如果此時你聽到聲音就完蛋了~)

6.觀察88BM >> DIRAC標籤 >> INPUT欄位數字,此時離0 dBFS應該還差一點(數字可能會因avr廠牌不同)

7.調整AVR各聲道level,直到INPUT欄位數字為0 dBFS.

8.重低音聲道GENERATOR調為40HZ,其餘調整方式同上
******************************************************************************
調整完會發現各聲道+5,低頻聲道-5,差10dB(數字可能會因avr廠牌不同,但是一般聲道和低頻聲道應該都差10dB?)
******************************************************************************

量測待續...

x3i wrote:
沒有買麥克風嗎? ...(恕刪)


當然有買啊
88A購買頁面預設是要買麥克風的
四.量測

1.88BM設定:請檢查Routing是否設置為默認值,即不使用“LFE Mgt”信號
因為沒有用中置聲道,所以有一個通道沒有使用


2.88BM設定:LFE Mgt內,各聲道HPF,LPF設為BYPASSED(不啟用)


3.88BM設定:Mixer,Outputs保持預設值

4.架設麥克風UMIK-1,麥克風朝上,準備好90度的麥克風校正文件

5.SOUND SYSTEM:因為把中置取消了,所以選擇CUSTOM SYSTEM,聲道數選7
******************************************************************************
注意:對於多聲道系統,如果希望Dirac Live校準低頻聲道的10 dB“LFE對準增益(LFE alignment gain)”,請使用5.1或7.1系統,
如果不需要校準LFE校準增益(即外部設備提供此增益)或者需要不同的揚聲器配置,
請使用CUSTOM SYSTEM
******************************************************************************


6.套用之前準備的麥克風校正檔


7.號碼對應88A背部端子編號,我這次接線沒有照預設接,所以聲道名稱要改,重低音也要勾對


8.將Output volume調成-80dB(最小聲) >> 按下測試紐(發測試音) >> 調高Output volume,讓藍色計量達到LEVEL條中間


9.調整Input gain >> 藍色計量達到LEVEL條-12dB左右


10.檢測其他聲道是否皆"大約"落在-12dB前後

PS:SOUND SYSTEM如果使用5.1或7.1配置,重低音音壓比其他聲道(-12dB)高6dB(變成-6dB)
SOUND SYSTEM如果使用CUSTOM SYSTEM,重低音音壓與其他聲道相同(都是-12dB左右)

11.依提示移動麥克風量測


PS:原廠有提示9次量測距離分開一點比較好,但是沒說在多大空間下,要分多開比較好,
這部分只能多試試了...

12.量測結果與目標曲線:目標曲線可以任意更動,更動完按Optimize就會算出結果


13.算出的結果在這一頁,以拖拉的方式拖進SLOT1~4,這些SLOT對應88BM裡面的Config1~4中的DIRAC頁面
要清空欄位,只要把SLOT內的東西拖進垃圾桶就好了





五.測量後分頻(https://www.minidsp.com/applications/home-theater-tuning/bass-management-with-ddrc-88bm)

1.88BM中的LEF Mgt,Routing,Mixer,Outputs內的各項設定數值可以另存檔案留下紀錄(OOOOOOO.XML)
當其他Config(總共有4組可用)要套用時,可直接讀檔套用,但是
88BM中的Dirac,其內容加減載要用Dirac Live Calibration Tool

2.分頻前,先去ROUTING把訊號路徑改一下,原路徑SUB關掉,LFE Mgt打開,把訊號(各聲道低頻+低頻聲道)導向DIRAC7


3.翻頁至LFE Mgt,依各聲道喇叭特性設置HPF,LPF,目標是用REW檢測時,分頻點處能得到最平滑的結果
此部分需要多次嘗試,
依官網意見:高通和低通濾波器不需要具有相同的頻率和類型
依官網意見:還是應該在低音通道上(圖中SUB In)套用低通濾波器,以防光盤在該通道上包含高頻內容。(此處我設250HZ)
依官網意見:不同種類的喇叭可能會有不同的設置(如前置,環繞)
依官網意見:在可能的情況下,請嘗試對相應的左右揚聲器使用相同的設置。


六.重新平衡88A輸出信號以達到所需的輸出電平(88A-BM Setup Guide)

1.用REW檢測分頻狀況時會發現低音通道少了10dB


2.開以下頁面照圖設定



3.REW的SPL開啟,設定C加權,慢

4.播放AVR揚聲器電平設定音(確保AVR MV = 0)

5.調整OUTPUTS使SPL讀值為75dB



做到這邊就結束了,可以開始聽音樂了
修正前後比較



我的空間大約三坪
器材都很便宜,線當然不會有啥神線
重低音有用rew挑過擺位
在這情況下
如果中低頻部分不處理,明顯可以聽出"轟"和"糊"
處理完後低頻變得乾淨有衝擊力,
多餘的"雜音"被除去,人聲自然就清楚,細節自然就出來了

原本擔心類比進類比出會減損音質
多個裝置處理變得不是原汁原味啥的
結果也是想太多....
以我的耳朵等級根本聽不出來哪邊有缺失(或者是器材不夠高檔?)
整體聽感都大幅加分

單以結果來說3萬多元的投資花得很值得
爾且調整途中放給他自己調就好
不用像以前一樣要每個參數自己下,按到手痠
不過...搞懂88A正確的使用法真的很花心力...
如果不記下來的話,可能過幾年器材更換,又要再搞一次
所以留下紀錄是必要的...
