吃飽太閒...手養之另類拆箱文~~~

小弟...無聊...把他一一分解......
用D40X kit鏡拍的...新手多指教

吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

高壓電板...用料不知好不好...
吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

顯示晶片吧!

吃飽太閒...手養之另類拆箱文~~~

就是這個光...面板大大出們嘞...
吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

藏在面板裡面的面板控制IC...
吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

面板再來一張

吃飽太閒...手養之另類拆箱文~~~

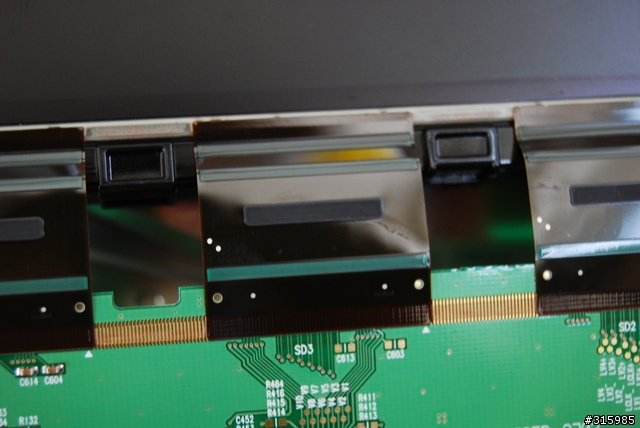

一顆一顆的 LCD SEG & COM Driver IC
吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

面板背面也有感光元件...
吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

背光板的光源...((冷陰極管))有4支
吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

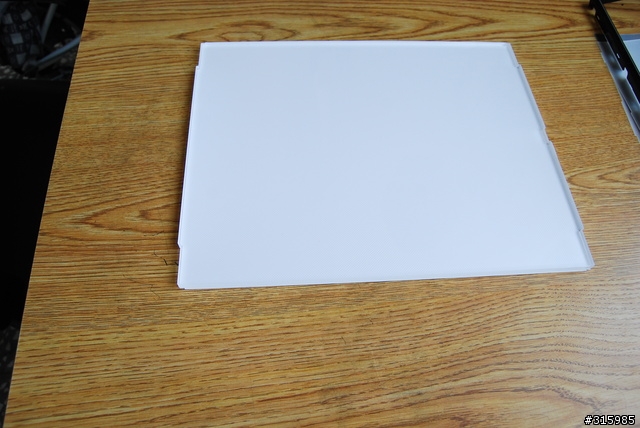

這就是背光板...第一次看到
吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

拆框嘞...

吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

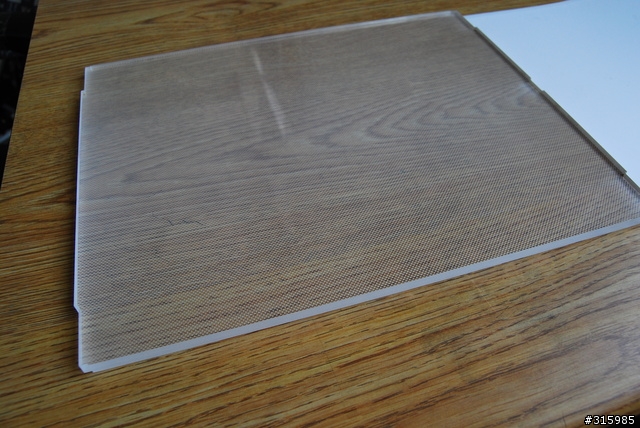

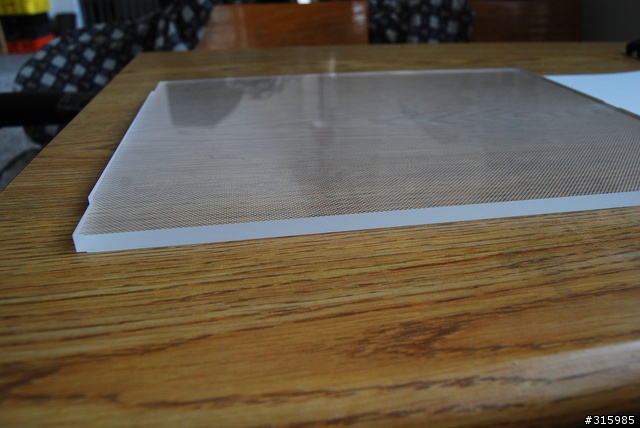

濾光片吧!

吃飽太閒...手養之另類拆箱文~~~

BenQ

吃飽太閒...手養之另類拆箱文~~~

FP737s

吃飽太閒...手養之另類拆箱文~~~

DVI連接

吃飽太閒...手養之另類拆箱文~~~

Scaler IC

吃飽太閒...手養之另類拆箱文~~~

面板控制IC

吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

感光元件吧...

吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

不能疊疊樂也要來個九宮格排排樂
吃飽太閒...手養之另類拆箱文~~~

吃飽太閒...手養之另類拆箱文~~~

LG 飛利浦的西岸面板...

更多拆機照片盡在小弟無名相簿

拆完感想...

終於看到LCD 裡面的模樣了

初體驗滿爽的...

哈哈哈

2008-08-11 22:25 #1

文章關鍵字

另類拆箱文

elitekuo

12分

2樓

個人積分：12分

文章編號：7496369

那個不知功能的IC是Scaler IC。

eilson

4分

3樓

個人積分：4分

文章編號：7496703

你所說的感光元件是 LCD SEG & COM Driver IC
你所說的驅動IC是面板控制IC

請指正...

本草剛目記載，腦殘沒藥醫

2分

樓主

個人積分：2分

文章編號：7498216

eilson wrote:你所說的感光元件是 LCD SEG & COM Driver IC
你所說的驅動IC是面板控制IC

謝謝大大的指正...
感覺學了很多比實習課更多...

2分

樓主

個人積分：2分

文章編號：7498241

elitekuo wrote:
那個不知功能的IC是Scaler IC..

請問大大
Scaler IC
是有什麼功用的IC...
小弟是個高職生...不太瞭解

elitekuo

12分

6樓

個人積分：12分

文章編號：7502785

Scaler IC是把D-SUB或DVI或HDMI的信號轉成Panel端可接受的信號。
另一方面(也就是Scaler這個字的來源: scale有放大縮小的意思)，當PC的解析度只有640x480、800x600或其他不合於panel的正常解析度時(例如1280x1024)，scaler就強制把信號放大或縮小轉為panel的正常解析度。所以PC上不合於panel的正常解析度通常會看起來比較糊。
而到底支援哪些解析度，要看Scaler的規格極限，還有設計者的設定(通常在EEPROM內有列表)。根據輸入信號的H-SYNC、V-SYNC與極性來對應。

影~

3分

7樓

個人積分：3分

文章編號：7503418

感謝樓主手癢
讓我見識到什麼叫lcd性感脫衣秀

想問的是
這台應該是壞了才被脫吧
怎麼不送修呢??

謎之聲 : 能修的話誰會拆阿.....笨唷你 orz

orz

2分

樓主

個人積分：2分

文章編號：7512148

影~ wrote:
感謝樓主手癢讓我見識...

是高壓電板的線圈懷了
我拆下來重焊...
心血來潮想看面板長怎樣就把它分解嘞...

468分

9樓

個人積分：468分

文章編號：7512402

這裝回去應該怎麼裝都會有毛屑吧= =!!!!

2分

樓主

個人積分：2分

文章編號：7515523

ggyy73712 wrote:
這裝回去應該怎麼...

哈哈...所謂的毛點XD

1
