修復CB100尾馬達無法啟動/外蓋脫離

我的CB100原廠尾馬達在連操3個多月後已經往生了,雖然已經換2.9g尾馬達,但是還是對2g原廠念念不忘(因為打算用在另一台上),壞的狀況是外轉子脫出,啟動時會抖動不會轉,
經過判斷應該是斷內線導致運轉時欠相,經過爬文在5imx那找到相關討論,結論是說
用0.18/0.17/0.16漆包線
11圈
原廠是用0.16 力量有點不足

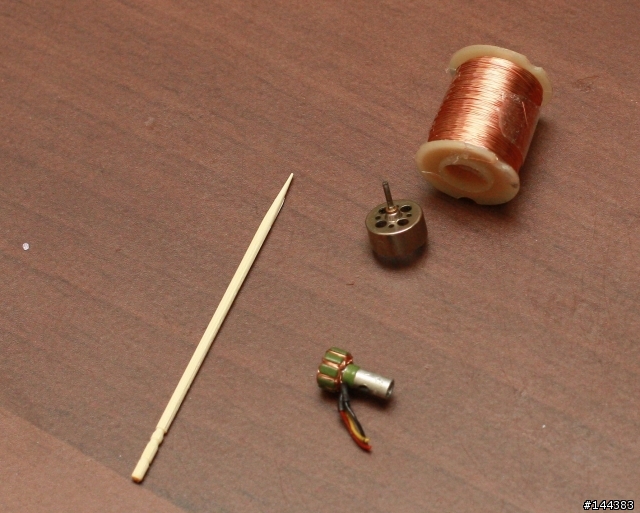

準備材料
0.18漆包線/竹牙籤(調整移動漆包線繞的位置)/小剪線鉗/半圓小銼刀(刮漆包線外漆用)/

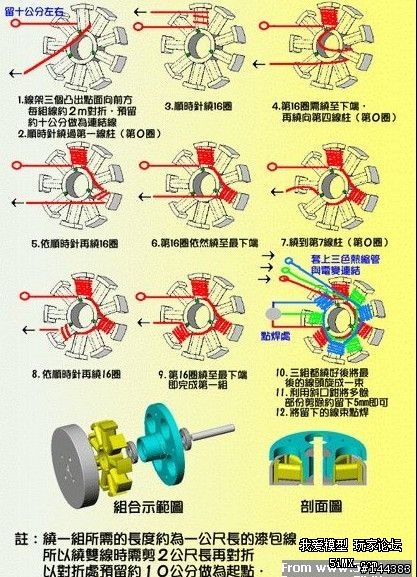

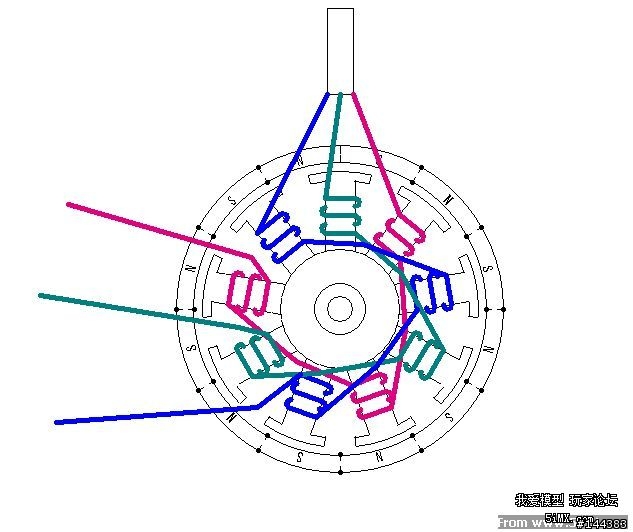

繞的方向/圈數/由內到外或是外到內都有限定不是隨便繞的,白色方形是說將3股漆包線刮漆焊起來



開始拆馬達線圈

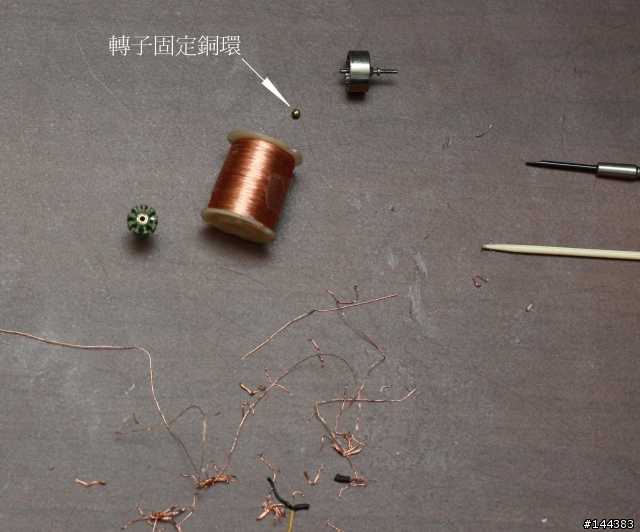

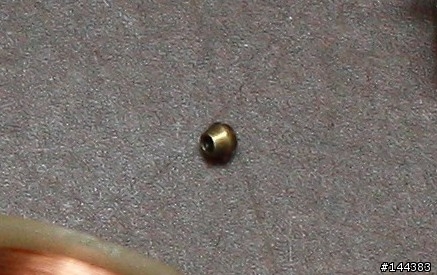

拆到一半發現掉下來一個黃色銅環,
經過比對發現原來是這個銅環負責固定外轉子,是靠緊配將外轉子卡住
而不是之前研判用變形卡住軸

線圈拆光光

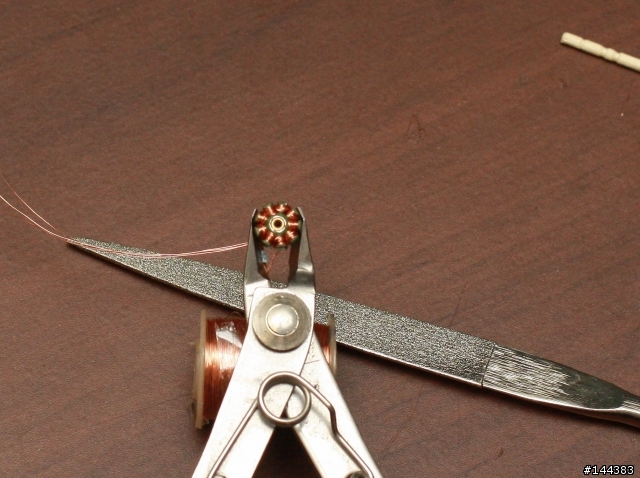

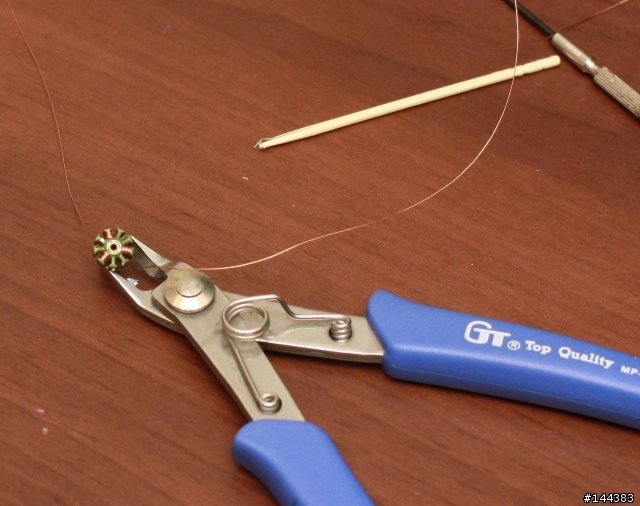

一組組開始繞線,剛開始先把漆包線拉一拉然後拉斷看看,測試看看可以承受多少拉力.
不要繞到一半拉斷線,那就白繞了.

繞完摟,真是小不好繞

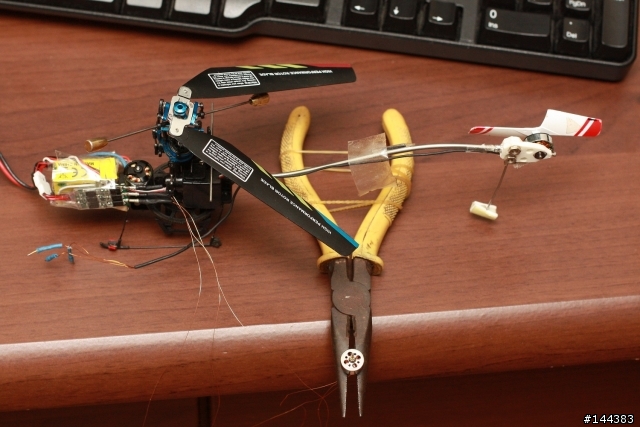

順便把銅環給裝上,固定外轉子同時用針上螺絲膠上機測試運轉


感動更新的一樣....痾 應該是一樣拉,我還沒買過新的原廠馬達,
有機會再把他裝上測試飛行,不過聽對岸的討論用0.18的會比較有力
PS:繞的方向/切入點位置要注意.繞錯方向就毀了.
繞的時候儘量拉緊,不然第3條線繞時會很難繞


引用至
http://bbs.5imx.com/bbs/viewthread.php?tid=363775&extra=page%3D1
