最近都在忙著做要出貨的光劍，自己的放很久都沒動，好不容易才湊出兩把，終於可以對接
比較一下之前的兒童板雙刃，兒童版是60cm，我的短板是76cm
對接後兒童板大約150cm，我的版本是196cm
可惜沒有正式板的刃，正式板是90cm，對接後整體長度會超過220cm，是很長的，不好掌握
我自己的版本，是比較符合我自己的習慣的
耍起來，還OK
個人積分：785分
文章編號：58682976
個人積分：6分
文章編號：58692131
個人積分：25729分
文章編號：58692693
個人積分：92分
文章編號：58692835
個人積分：785分
文章編號：58716082
個人積分：572分
文章編號：58745247
個人積分：785分
文章編號：58756043
bullets wrote:
馬克蘇大大，我有爬...(恕刪)
您好
這塊板子並不是用arduino開發的唷！我也沒用過arduino，雖然有找過使用arduino開發的例子，不過並沒有採用
一般我沒記錯的話2.0mm的接點，0.7mm以上的銅箔線路，應該200mA不會有太大問題唷！
只不過，arduino的CPU腳位並無法做這樣高電流的輸出，所以都會使用電晶體、LED driver或其他方式來輸出大電流
例如使用NPN電晶體，CPU的IO腳輸出到電晶體B級，這樣C、E就可以流過高於CPU IO腳的電流

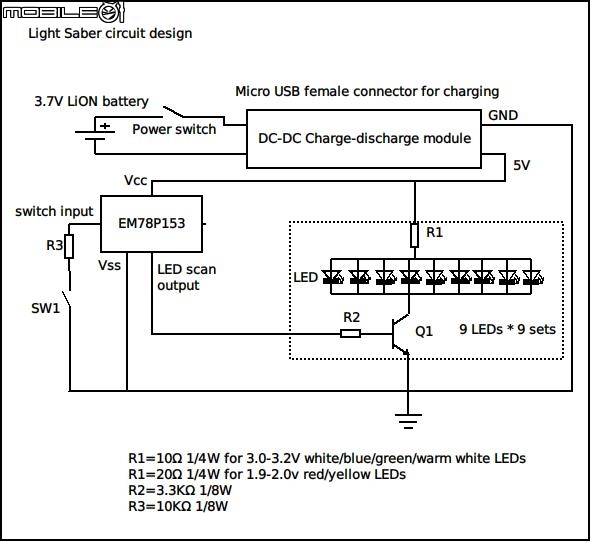

這是我早期規劃的時候的圖，可以用來解釋一下EM78153是CPU，可以想像你使用的arduino的CPU，一般CPU的IO腳，通常是可以輸入、輸出10-20mA的電流而已，所以要透過一個電晶體（Q1），利用IO腳控制電晶體的B，以這個圖來說，B是high的時候Q會導通，大量電流可以通過
PS.不巧，這個例子裡面是使用PNP的電晶體，sorry，剛好找不到適合的範例，其實之前有找到一份使用兩顆arduino連起來，利用六個PWM透過LED driver驅動六段LED，還可以從SD卡讀出音效播放的一組電路，可是在公司......
敗家真是無底洞阿～
個人積分：572分
文章編號：58772361
馬克蘇 wrote:
您好這塊板子並不是用...(恕刪)
感謝馬克蘇大大的解惑，原來您不是用Arduino開發的。
不過根據您圖中的LED電路我有幾個地方想請教一下，想確定我的思路有沒有問題!
您原圖是 9組LED 配9顆LED 共計81顆 藍光LED
但根據歐姆定律來計算
V=IR , (5-3.2)/(0.2*9)=10歐姆，這部分應該沒有疑慮
但是您電路是9組電路共用R1 10歐姆 1/4W
這樣話是對的嗎? 照理不是應該每一組電路都附上10歐姆的電阻嗎??
而且每組電路 P=IV ， 0.18A*1.8V=0.324W 不是應該使用1/2W ?
如果要畫成您圖中共用的型態
9組電路，每組是走180mA，總電流量應該是1.62A
總電流量是 1.62A，P=IV， 1.62A*1.8V = 2.916W ---> 電阻需要3W以上，但是您畫 1/4W?
V=IR， (5-3.2)/(0.18*9)=1.11歐姆，1歐姆電阻其實很小
若是這1歐姆的電阻不安裝，則實際電流量為22.22mA (這還是在LED安全範圍)
因此，即便不安裝R1 10歐姆，還是無傷LED的使用。
但是您還是附上一組10歐姆的電阻，而且是電流匯總後的總電阻.....??
這代表這個電阻，主要功能並非拿來限流每組電路的電流
您是怕有任何一組電路可能突然不亮..... 造成電流突然升高
是用來保護LED燈粒用的，會是這原因嗎????
我想了想好像也不是這樣解釋，因為9組電路都並聯，事實上LED光劍的每一顆LED都是並聯的
因此，如果在整體電路上加了10歐姆，那總電量只有180mA才對，每顆LED只分到2.22mA
理論上應該點不亮才是。
PS. 因為我不是電子科，所以很想搞清楚LED串病之間的問題.... 很怕燒了LED
個人積分：572分
文章編號：58773246
馬克蘇 wrote:
您好這塊板子並不是用...(恕刪)
睡了一叫醒來，我突然發現，因為您電路會做伸縮電路.....
所以第一道電路點亮的時候，確實需要總電阻10歐姆，不然該路電流會將LED燒毀
接下來會燒第二道，第三道.... 通通燒毀。
但是根據我所認知的電子學，第一道電路點亮的時候，10歐姆電阻會發揮限流作用，但是接下來點亮第二道電阻的時候，由於線路是並聯的，總電阻10歐姆等於兩隻分電路為20歐姆，這時候你的電流只剩90mA，每顆LED只能分到10mA的電流，燈光即便可以點亮，亮度都會衰減很多吧!
等到你九路電路都通電點亮，總電阻10歐姆，等於每隻電路加了90歐姆的電阻，電流更低..... 理論上燈都點不亮
所以會出現爆亮，變暗，變暗.....慢慢不亮了!
PS. 如果真的是我推測的這樣，是單純畫錯圖，那代表我的電學認知沒有錯，如果還有其他我不知道的考量，真的歡迎您指正，因為我不是電子電機本科系的，除了國高中的理化外，沒學過電了!
個人積分：572分
文章編號：58774565
馬克蘇 wrote:
您好這塊板子並不是...(恕刪)
我又仔細研究了一下您這張圖的電晶體布置，我對於這樣的配置有點疑惑.....
不知道是不是您說的 NPN 與 PNP 的差異
依照圖面來說，若電晶體擺放的位置沒有錯，你的LED負載是放在電源端
VCC -> LED -> 電晶體 -> GND ===> 這時應該是用NPN的電晶體
若是 VCC -> 電晶體 -> LED -> GND ===> 這才是用PNP電晶體
我不知道您選用哪一顆電晶體來推動.....
把NPN電晶體要接在9組LED的負載之後，就需要把9組訊號線合併到電晶體B極中
但是這樣一來，任何一條訊號啟動電晶體，電路就會導通，會變成全通線路
好像也不是這樣使用，所以NPN電晶體，是不能使用的對嗎?
若是您真的選用PNP的電晶體，那就需要準備9顆電晶體來分別控制不同的電路。
PS. 這會不會是您想解釋的部分呢?? (想成為鑄劍師，所以又多問了一些)
