[紙模分享]我的紙模極限...野戰型機器人,全身可動關節25處[製作過程]

這次這位不知名的全身可動機器人足足花了我快3個星期

我想..在完成這該死的機器人後

我好一陣子不會再碰紙模吧

這張照片就是此次的主角背影



改造重點當然就是全身可動

以下就來看製作過程吧



在還沒開始製作之前
準備了超強力吸鐵, 這是可動關節的心臟
未來會說明用途



首先要製作的是腳的部分

從大腿開始

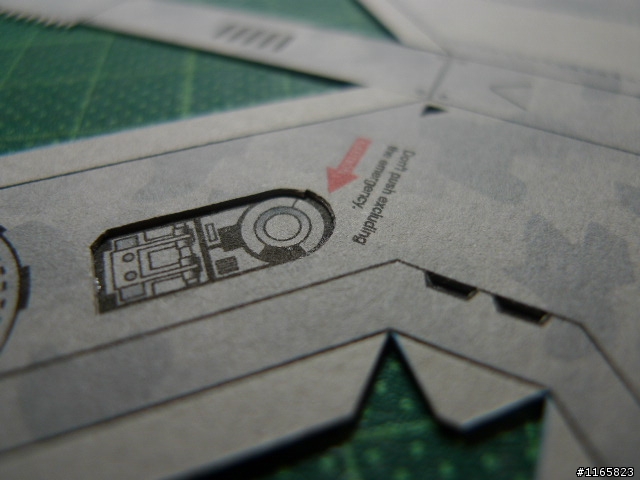

細節刻畫, 光是全身的細節刻畫就比一般直做多出許多 工與時間

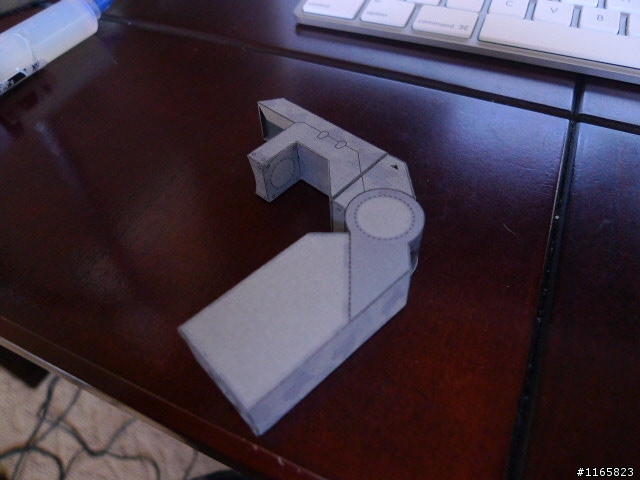

第一個關節製作,在強力吸鐵年著處畫上十字記號


用強力膠固定吸鐵,上面的圓筒是要頂住吸鐵順便增加紙模強度


膠合,並增加強度


完成狀



接下來分享我的紙模小撇步

像以下形狀的零件
這個模型至少有20個以上
我的做法是不留膠合點

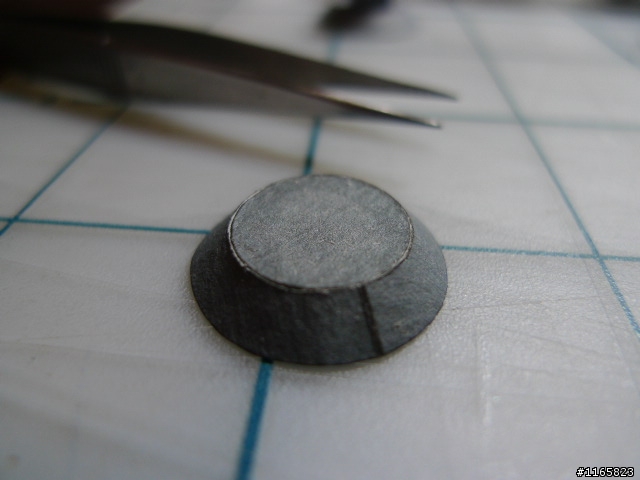

增加圓面厚度


膠合後就不會有高低差




再來製作小腿


從金屬感彈簧開始做起
切下紙件並在背面貼上錫箔紙


正面,背面

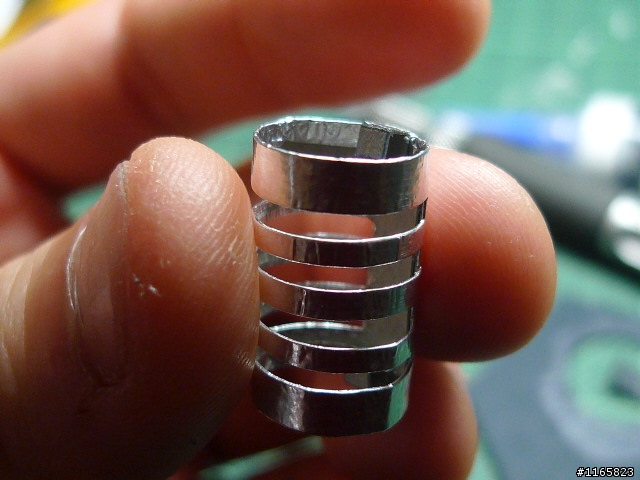

完成後捲起來就好了


再來是油壓改件製作



與彈簧結合


油壓改件與先前偷偷做好的小腿連結


油壓可動部件就完成溜


與先前的大小腿結合
所有的關節圓點內皆內藏強力吸鐵
唯一要注意的是正負極要搞清楚
小弟就有一兩次在黏好後發現正負極搞錯了,超麻煩,要重做

再來就是已做好的關節零件別放太近
不然他們會很用力的"啪"吸在一起
這力量很大,有可能會損害紙模




腳踝關節在一陣努力後也搞定了
這裡為了要改成可動
花了我最久的時間去想
最後就是要增長轉軸零件(黑色部分)
才可以讓另一個轉向的改件塞進去

(腳踝前後轉軸)

這就是另一個轉向的改件
一樣是使用強力吸鐵


固定於腳掌上,並在內側黏上厚紙板增加強度


完成


(腳踝左右轉軸)

全轉向腳踝關節



光這隻腳就做了3天
有夠累






但這努力是值得的
喬這無敵的可動性



看了我都要流淚了

油壓改件當然也要來一張囉




但一想到一模一樣的事情要再做一遍(另一隻腳)
我的小宇宙又燃燒殆盡了
但怎麼辦勒
只好硬著頭皮又花了3天
終於做好了

但因為實在很煩,就忘了照照片溜

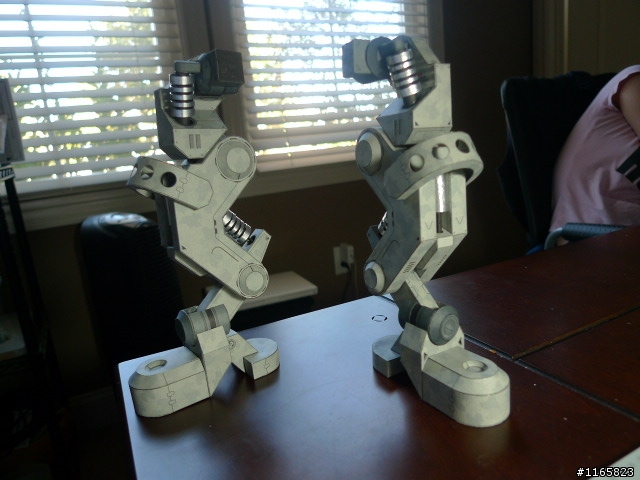

在雙腳完成後
接著是身體的製作


從寬關節開始
這裡也要改


圖中的圓柱原本是一個物件
但為了要增加可動性
必須把他一分為二


再來是身體盔甲


身體的主體


並加強結構強度


前胸渦輪進氣口
這大概是這次紙模最精細的部分
先完成外皮


將渦輪葉片一片一片插入先前切好的溝槽之中



渦輪完成正面照


身體主體完成


背脊龍骨


腰部可動改件和腳踝一樣要加長轉軸
就不在贅述



腰關節改件完成



骨盆改件完成



完全不用改的電池背包
這裡做的最爽,不用思考

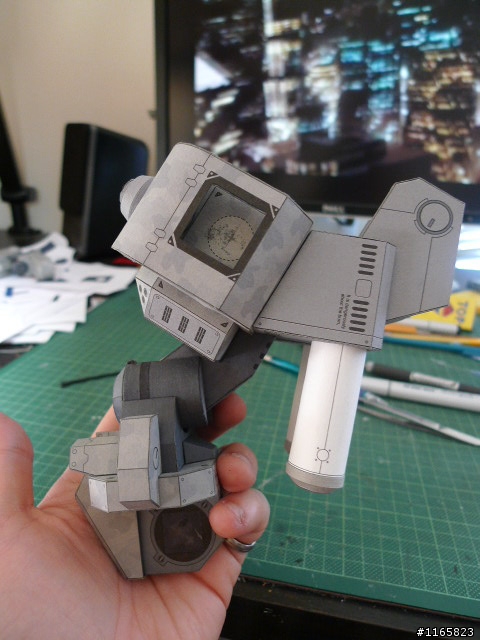

身體總成






拿出先前努力過的雙腳


與身體結合來爽一下



結合後問題就來了

站著的時候還好
但在做動作的時候
會軟腳,強力吸鐵不夠強力

在幾經思考之後
終於想到方法
就是在關節處正反兩面黏上150號的砂紙增加摩擦力



問題就解決溜
不會軟腳了

做到這
算算時間
兩個星期已經過去溜

接下來是手的部分

就從最簡單的部分開始做吧

手掌零件,膠合



上手臂旋轉連結下手臂處加強厚度


連結



連接後侧邊也要加強


主要手臂零件都準備好了


手臂前後可動
左右旋轉就沒照了



其餘手臂裝飾物以及上臂連接身體的關節完成



又花了一樣的2天完成另一之手









到這裡
所有的部件就都完成了(頭也好了,但忘了照)

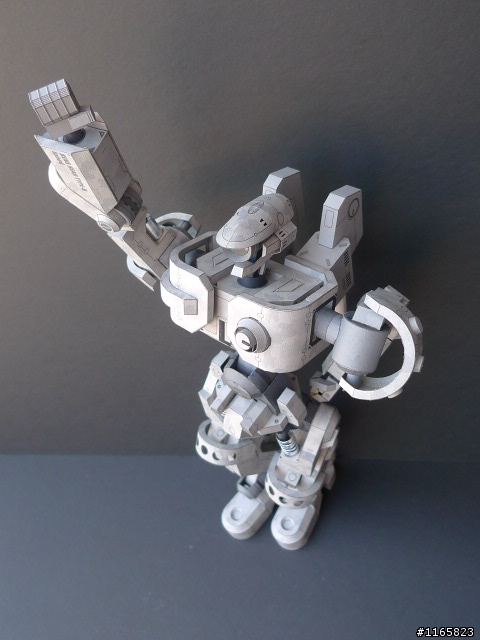

以下就來賞圖吧


















鳥看



正面



側面



背面





擺POST啦..耶

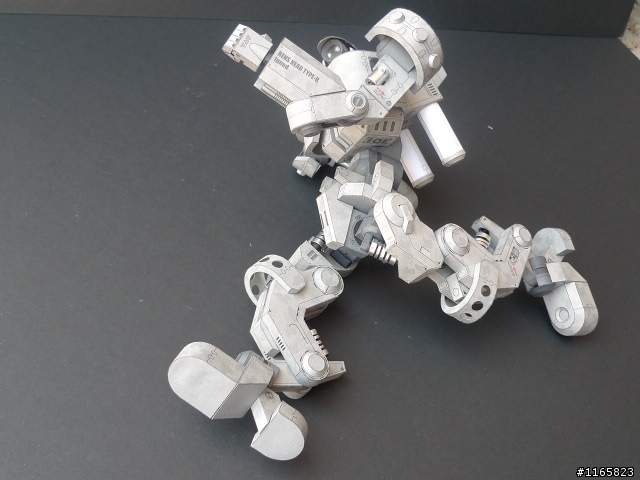

來一個屌的,蛙人仰天式



何苦問蒼天式



超人起飛式



再來一個經典的,馬力歐跑步式



還不夠,那就來一個....
無名式




再來當然要秀一下花了很多精力去改的關節



後腦杓來一張



下手臂後面



股關節



大蠻腰



看起來畫素很低的像機頭


聽說等等要外拍....
有緊張..




疑? 這是哪?



挖出運阿!



來一個正拳...
疑...
沒照到喔



外拍好累
休息一下



來個淑女休息式

(我不娘砲,一切只為藝術犧牲)


太陽好大,超熱的



天啊...也太熱了吧



我要溶化了,死太陽....



完...












後記

此次紙模原稿共14張(A4)
平均一張要花將盡2天才能完成,含改件
另外須購買共40個直徑6mm的強力吸鐵供關節之用

總工程時間 ...3周(含改)






PO完收工
