CB100 主軸 o 環強化

話說不小心跟著人家敗了台 CB100 回來,剛開始調得好好的,飛也飛的很爽快
某天不知為何,在地下室發生追尾事故,卡到消防灑水管後待料...(摔得真是慘,把主體架跟尾馬架都掛了)
好不容易等到料件到貨後,全裝上去再重飛,我的 CB100 不再那麼乖巧了,一拉起來馬上開始打轉
不然就是暴衝,不知道要衝去哪...完全抓不住...
拿在手上測試,發現油門灌到約 40 左右,整台機子就開始抖個沒完,也看到雙槳出現,原本以為主軸歪了
拆...結果居然沒...害我白忙一場,東抓西抓,發現葉片夾中間那枝軸怎麼間隙很大
去調爆炸圖回來看,才發現少了一個 O 環...(呿~不早說,我裝好才發現O環噴了一枚)
去咕狗爬文,才發現這顆 O 環還真不是普通會噴,一噴就很難搞,而且還沒得買(有啦,買O環送主軸啦 )
有看到前輩說要找 2mm 的矽膠縄回來打孔,突然想到,圓型的,又有中空的東西我不是很多嗎?
就是這包啦

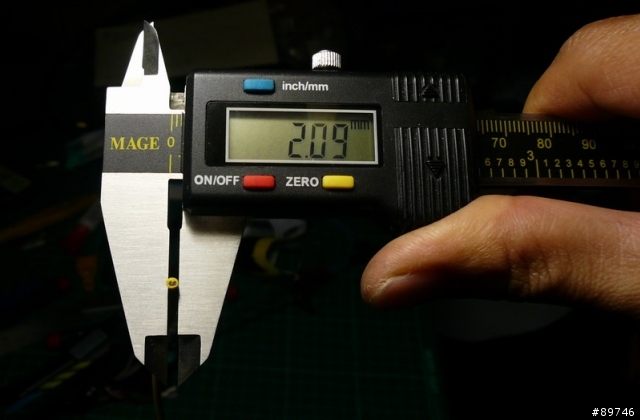

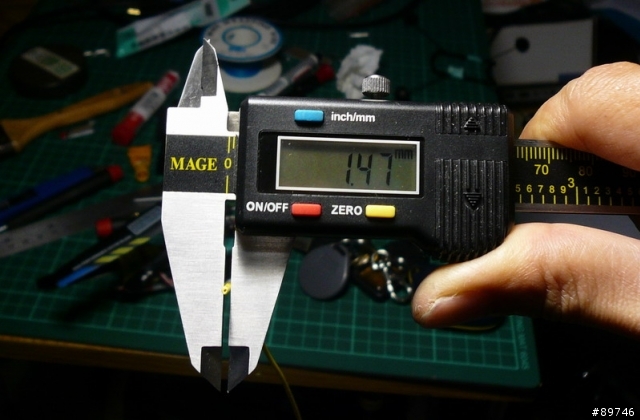

找吧,找一條線徑 2.0mm 的來殺肉(眼珠子都紅了)

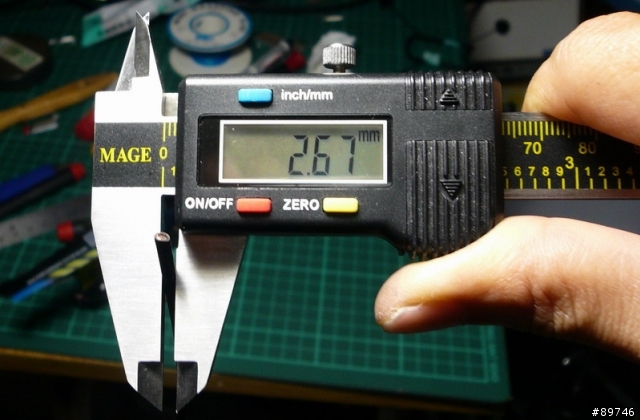

有了,差9條而已,要求應該沒那麼精密吧?(電線規格是 AWG18 耐熱值是 90度C)

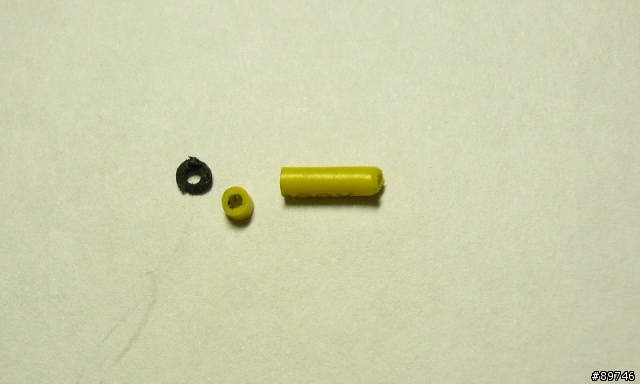

取一小段線皮下來,加工...旁邊那個就是原本附來的 O 環,材質好像是泡棉...


然後把舊的拔掉,新的套上去就可以了,如果中途發現太厚(大多會)直接套在那根軸上削掉就好

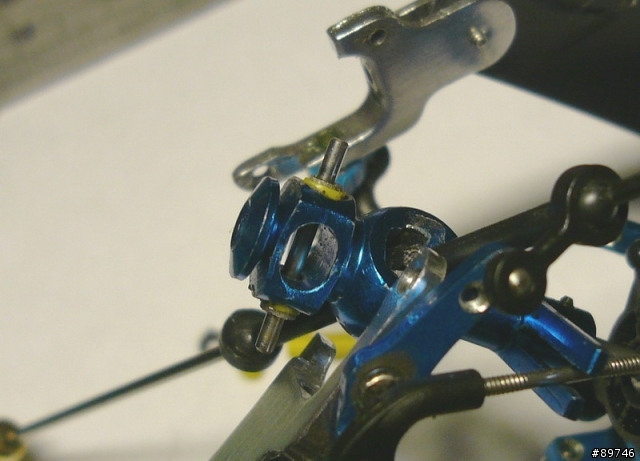

切口平整即可,施工中沒手拍照,只能給一張完工圖


拆這個部份的 C 形環要很小心,很小一塊,不小心噴了會找到抓狂,外頭不知道有沒有賣這種規格的
套回去後再測試,除了低速運轉有一點點震動外,拉高轉速就順到一個不行,尾舵也不再亂漂,很穩...
下午拿上樓去試機,一整個順啊....
2010-04-05 19:02 #1
大大用的量具好精密(中文我不會唸平常都唸"NO利斯")
應該不是單純用來玩這個的吧0.0
O還可以用 塑膠項鍊那個 剪一小段 來用
不過我沒那麼小號的鑽頭 直接用 縫衣服的針 搓搓搓 最後塞進去
電子式游標卡尺 對吧~~
感謝分享.....
我的UFLY也是一樣的"症頭"...今天終於看到要怎麼改哩...


油門到某個程度...機身震動的厲害...再上去就比較好了...
我現在比較頭大的是...全油門...UFLY 尾巴像"起乩"...左右擺.....
jr690817 wrote:
大大用的量具好精密(...(恕刪)

見笑了,這枝游標卡尺是便宜貨,一仟就有找了...
mjarcher wrote:
O還可以用 塑膠項鍊那個 剪一小段 來用
不過我沒那麼小號的鑽頭 直接用 縫衣服的針 搓搓搓 最後塞進去

那個好像是在您的blog 上看到的?(記錯了,在友站上看到的)用矽片?您講的那個東西我有考慮過
後來沒去找的裡由有二
1.軟質,跟原本的材質相差不大,可能沒多久又會噴...(為什麼要那麼軟啊?)
2.要在 2mm 底下打一正中孔,以我老花的眼力可能太過吃力,所以找現成件比較實在些...
這兩天被搞得很慘,主葉片噴了三片,正在修復中...(調機,試飛,修機...三部曲...)
對了,之前在會抖動時,尾馬會瘋狂加速,所以一拉升就打圈...修好就 OK 了(幸好沒去調接收機)

hoba wrote:


那個好像是在您的blog 上看到的?(記錯了,在友站上看到的)用矽片?您講的那個東西我有考慮過
後來沒去找的裡由有二
1.軟質,跟原本的材質相差不大,可能沒多久又會噴...(為什麼要那麼軟啊?)
2.要在 2mm 底下打一正中孔,以我老花的眼力可能太過吃力,所以找現成件比較實在些...
這兩天被搞得很慘,主葉片噴了三片,正在修復中...(調機,試飛,修機...三部曲...)
對了,之前在會抖動時,尾馬會瘋狂加速,所以一拉升就打圈...修好就 OK 了(幸好沒去調接收機)...(恕刪)



有一種電線外皮是矽膠,就像是cb100原廠電池那種外皮

找對尺寸就好
他不像一般一般電線外皮硬
hoba wrote:
見笑了,這枝游標卡尺...(恕刪)


三個主葉片=.=


沒我慘...
我今天掛掉五個尾葉片...更慘
連主機座都掛了一個!!
solo pro腳架也斷掉一根腳...用熱熔膠焊好撐著用
我的耗材用的很兇....操控能力太差了


不過當我今天cb100可以穩穩停懸時...真的好爽

今天第一次去淘寶下單...不知貨這星期會不會來:

我共購買以下,這還不包括之前買的...我跳進錢坑了嗎????
1.Z-12 尾翼 x10
2.HM-CB100-Z-08 電池架 x2
3.CB100-Z-04 平衡杆主體 x1
4.HM-CB100-Z-07 舵機固定件 x1
5.HM-100-Z-HM-CB100-Z-13 腳架 x1
6. 尾無刷馬達固定架 x1
7.HM-CB100-Z-06 拉杆組件 x1
8.HM-CB100-Z-11 葉片 x3
9.HM-CB100-Z-03擺杆組 x1
10.HM-CB100-Z-25 - 無刷尾馬達 x1
11.HM-100-Z-01 旋轉頭組件 x1
12.solo pro 腳架x1


hfb wrote:
有一種電線外皮是矽膠...(恕刪)

有啊有啊,附圖這種對不?高壓在用的,這個要用可能得塞到滿才不會有虛位...
hfb wrote:


今天第一次去淘寶下單...不知貨這星期會不會來:

我共購買以下,這還不包括之前買的...我跳進錢坑了嗎????
1.Z-12 尾翼 x10
...(恕刪)


正常來說今天貨款到支付寶
賣家今天發貨,台中以北星期3早上就會到貨

不過要是買價格最便宜的那2家,有很大的機會會缺零件
要是不放心.建議用DC拍開箱前箱子完整度,開箱過程,零件清點
避免到時候灰不清

hoba wrote:
有啊有啊,附圖這種對不?高壓在用的,這個要用可能得塞到滿才不會有虛位......(恕刪)


哈哈 用看的不知道軟硬,有人是用滑鼠線外皮,我是發現之前在淘寶買的JST接頭是用矽膠線
而我在電子街買的是塑膠線,用矽膠線比較軟效果應該會比較好,不過要看線徑就是了
我的4G6衡軸補強就是用7.4V電池多餘的矽膠線頭補強(比較粗)

CB100的用細一點應該可以,不夠就在加一層熱縮套
ricky.wu wrote:
三個主葉片=.=沒我...(恕刪)

咳,淘寶還是少去的好,上頭一大堆東西,而且比台灣便宜很多,不小心就會敗一大票回來...
淘寶?我看是淘金才對...被淘金啦...
我也是今天補料,從這張附圖裡就看到戰積很慘烈,還在修主葉片...
這對主葉片少了一角,配重跑了,正在整檢中...
