LEGO 75252 屬於帝國的榮耀 帝國級滅星者

樂高在今年2019年10月1日搭上 星戰9部曲上映前夕,重裝再版推出75252 UCS 星戰終極收藏版 滅星者 ,這艘滅星者早在2002年 離今日約10多年前已經發表過一次,當時盒組編號為10030,總零件數約為3104片,重量達含箱9公斤、船艦本體5.3公斤之譜,今日 再版 75252 已成長到了4784片 含箱總重量達13.9公斤 船艦本體6公斤 長度甚至超過1公尺,這艘龐然大物光是組好站在您的展示櫃、矮櫃上就能展現有帝國戰艦臨空的壓迫感,喜愛樂高星戰系列的星戰迷準備好了嗎!! 讓我們帝國粉絲追隨黑武士腳步擊潰反抗軍


10幾年來幾盒神物級的UCS比一比



這次外箱體積與兩年前的75252千年鷹 一樣是方形大箱子,外部彩箱相當有質感,拆箱後空箱還捨不得丟掉


開箱後會先看到包裝說明書的內盒,盒子外部清楚標示著滅星者的尺寸

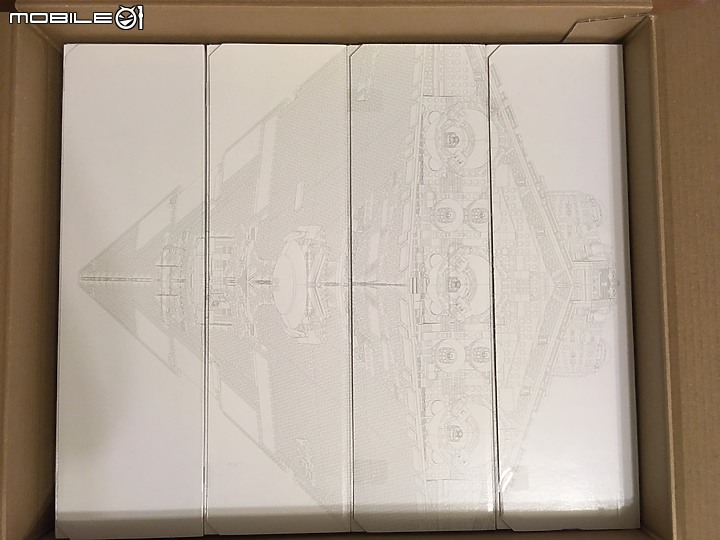

拿出說明書的盒子後,裡面還有四盒,分別是1~19包與各小包、分包的零件,這四盒外部同樣也有滅星者的彩繪相當漂亮.

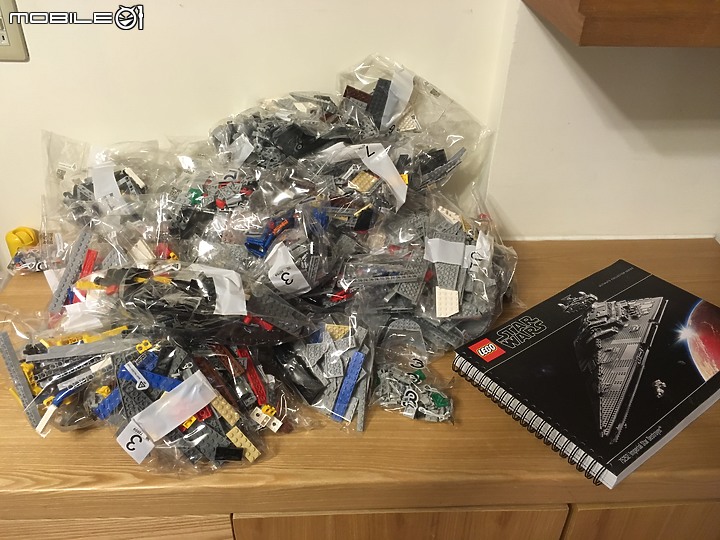

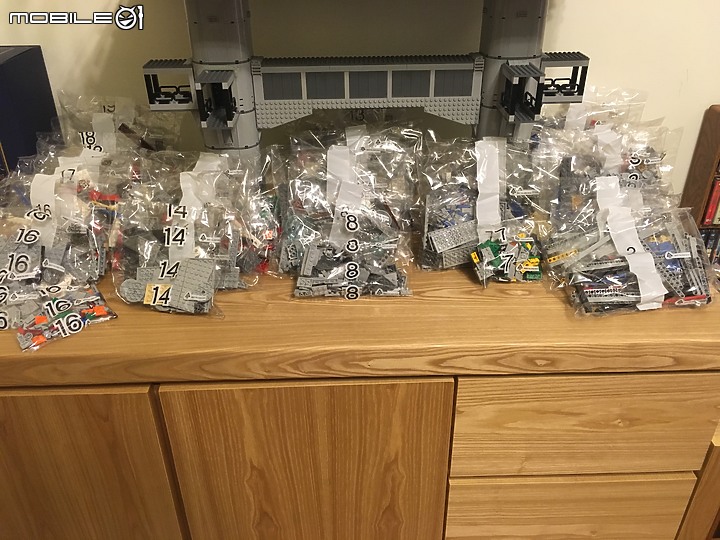

倒出來後~~~零件一包包滿到桌子都放不下


洋洋灑灑19包,當然每一包還有分成幾小包,所以加一加2~30包有.....看到這景象我已經懶的數了

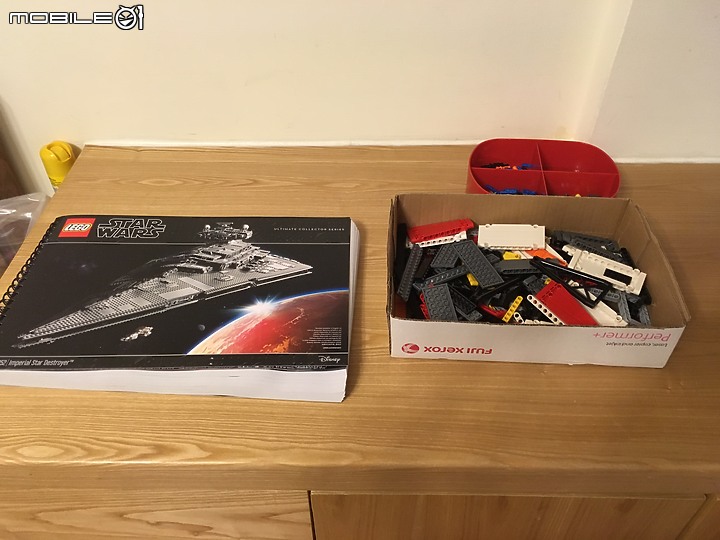

說明書真的超厚的,還好小弟是看過大風大浪(75192)的人~~~沒在怕!!只是有點暈暈的而已....哈

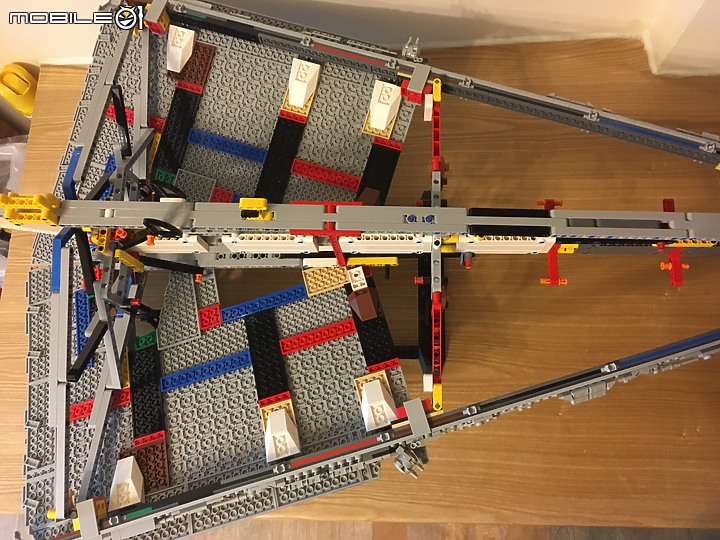

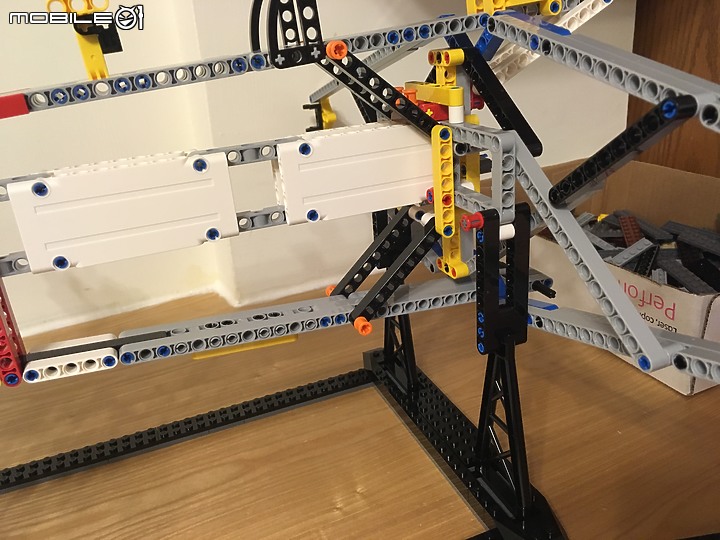

這次船體龍骨是以科技厚壁為主要零件,有重量輕~~省成本的好處,但如果與以往的孔磚來比較,孔磚則比較堅固且可以堆砌薄板適合增加內裝或結構,但後壁比較軟沒有顆粒無法堆砌薄板增加內裝,看就知道樂高又在省成本了.

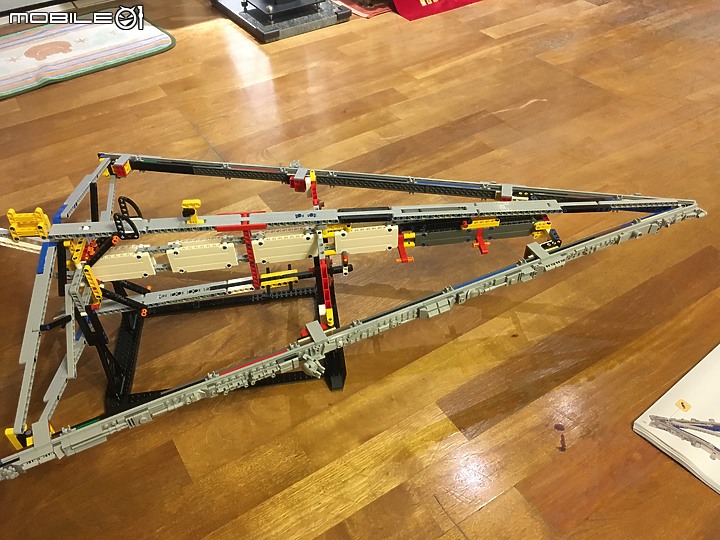

所以這次整個骨架可以見得以輕量化為主軸,但整體骨架在組裝時就會發現很多地方可以多補上一層的卻沒有,讓人有種反正卡的住就算Pass的感覺,完全沒有顧慮到強度的設計,不過使用科技厚壁當骨架都還是來到13公斤可見如果改用孔磚,這艘滅星者肯定更重.

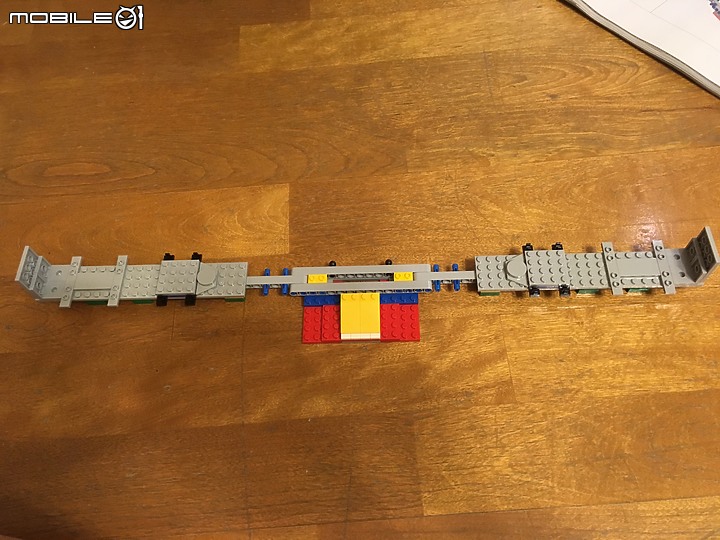

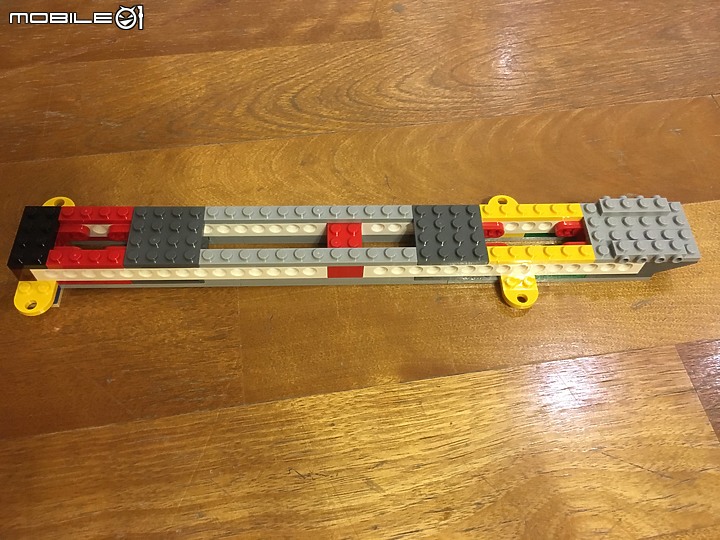

兩側船舷的結構開始組裝


由此就已可看出其實中央結構設計上其實不是很牢靠,這部分小弟得提醒,有想入手的玩家須自己動手強化~~~

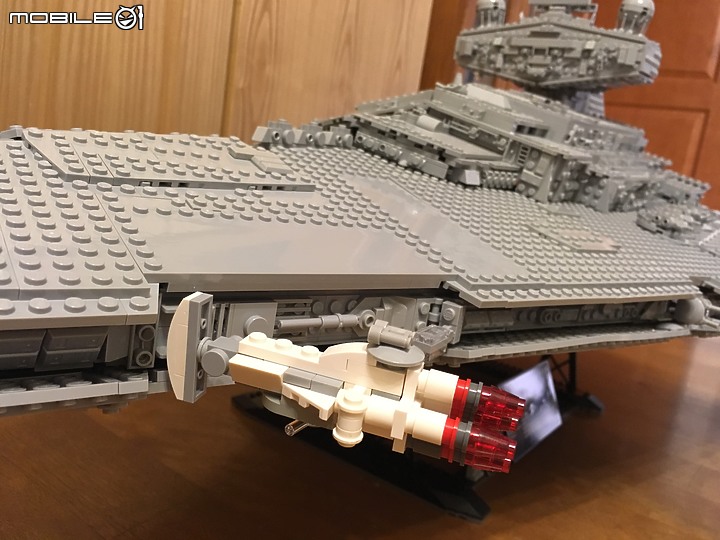

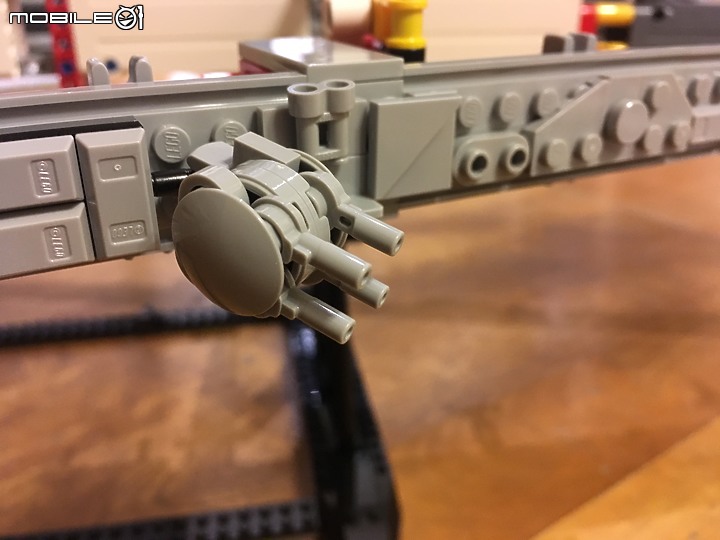

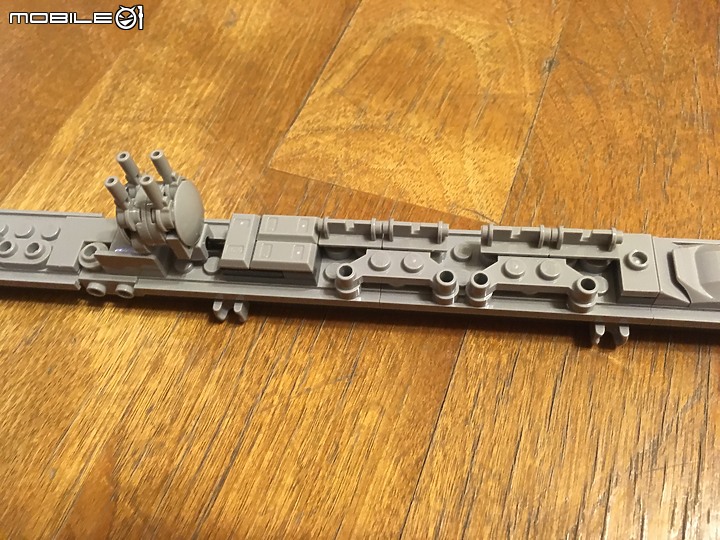

兩側船舷各有一門四管雷射火砲

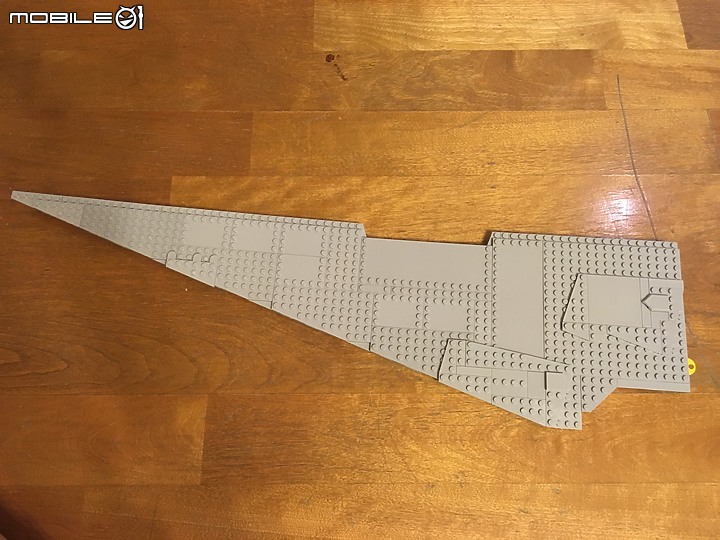

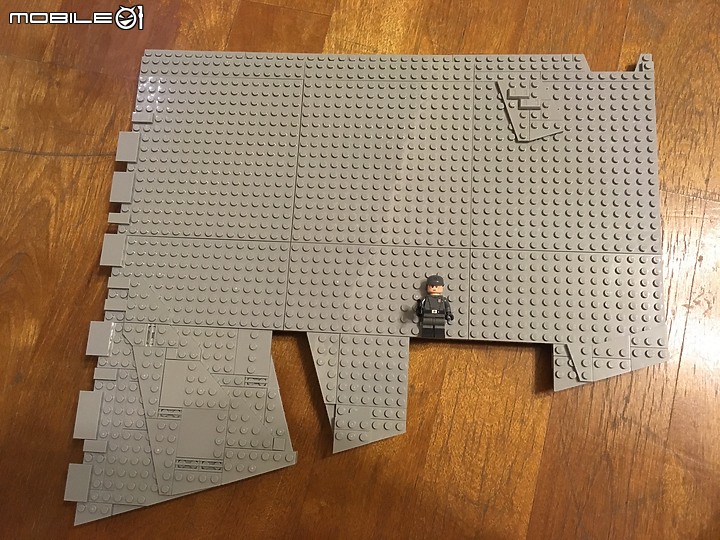

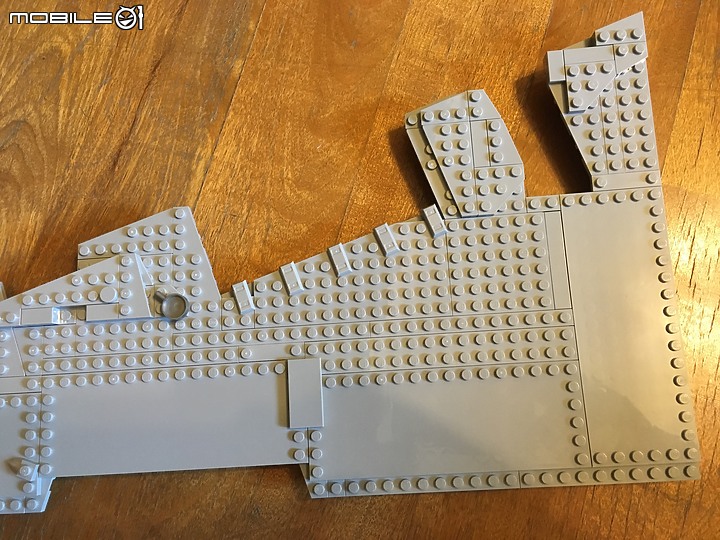

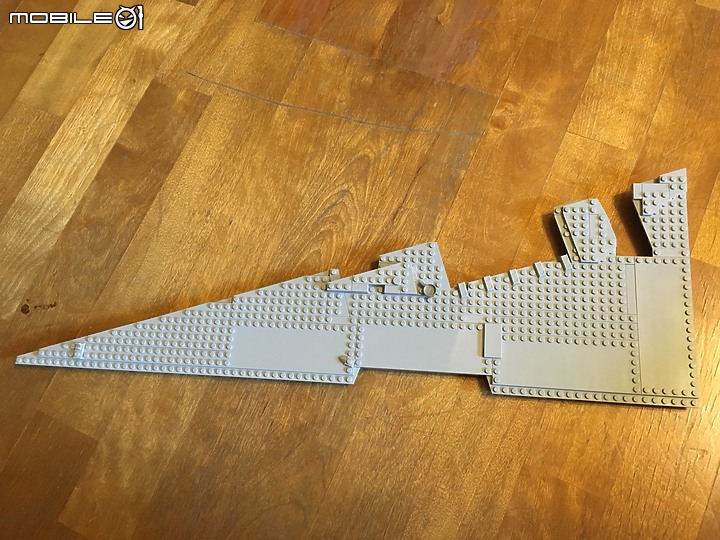

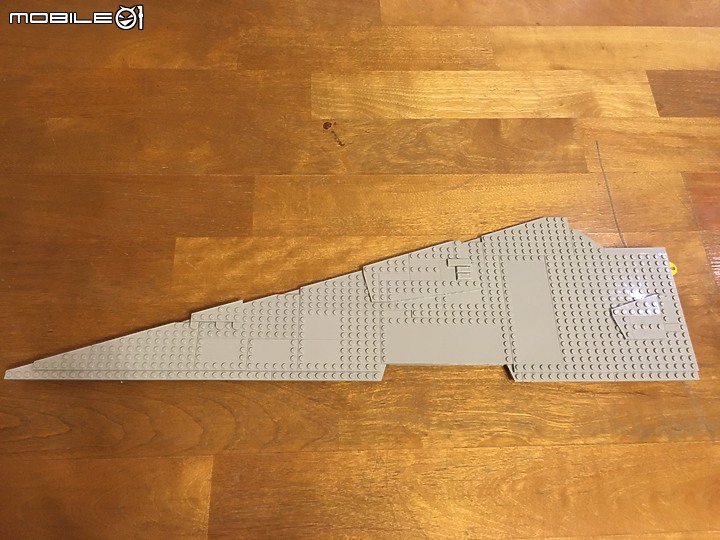

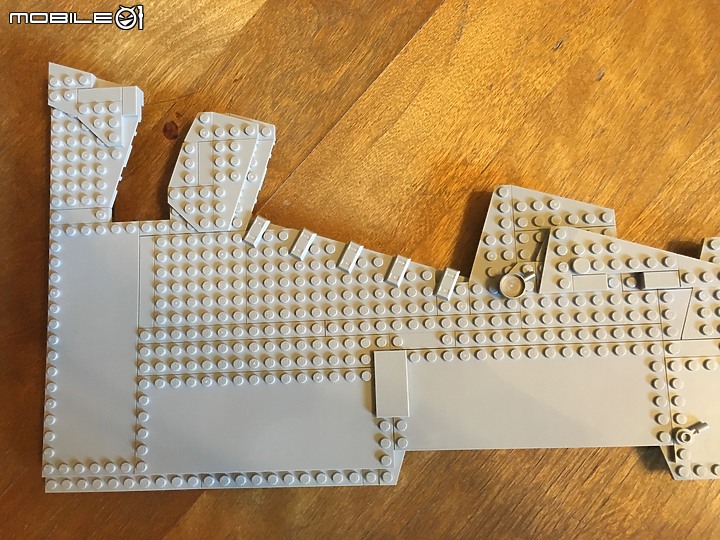

好快~~~骨架這樣就算結束,接下來開始組裝船殼,船殼大致上分成 左前上、右前上、左前下、右前下、左後上、右後上、左後下、右後下,共計8大片,這8大片的重量佔了整體重量約8成左右,這片右後下的船殼組好後我放上了一隻小人偶,可以讓你有個參考點看出這片船殼有多大片了吧 這只是四片當中的一片

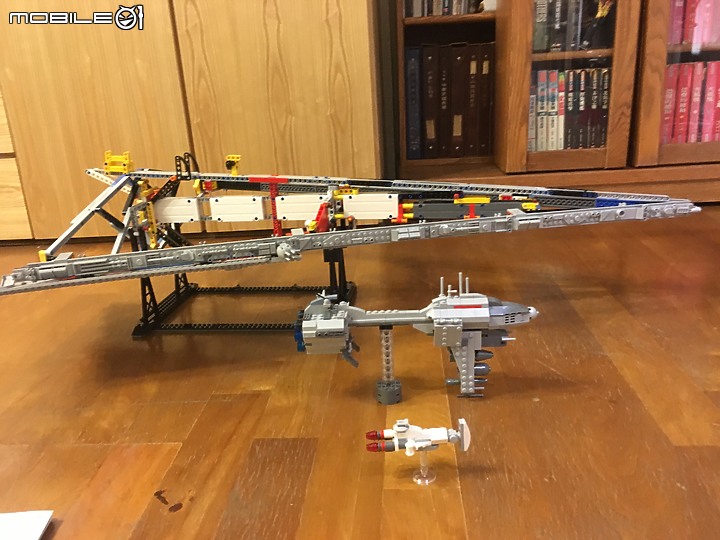

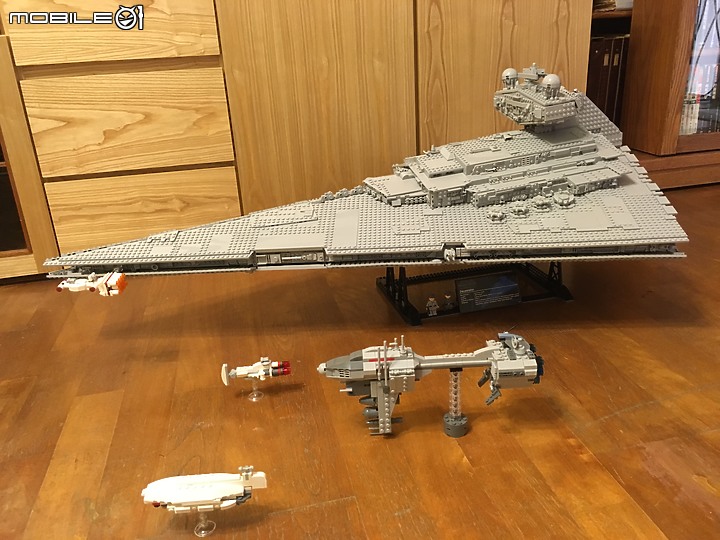

小弟組好骨架後以這艘滅星者的骨架放上自己以同比例MOC的兩艘反抗軍的星艦來比較,分別是150公尺的槌頭艦與350公尺的 尼布隆-B 快速護航艦,可見~~~帝國級滅星者1600公尺長的船身有多龐大

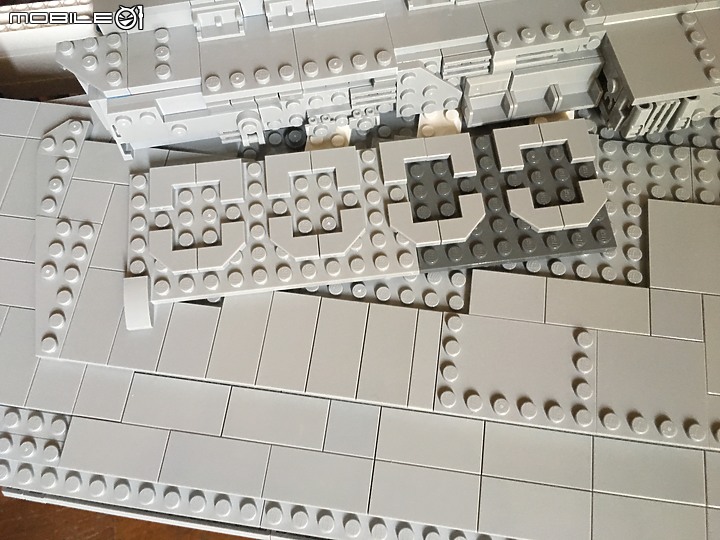

這張照片可看出,左後下與右後下兩片船殼的薄板與薄板間只用上單薄的兩排薄板去相互勾釘咬合,所以這部分小弟也要提醒....他的船殼你光是拿在手上輕輕晃個兩下,就足以將船殼分離而爆板~~~ 所以強化在所難免玩家自己看著辦唄!!

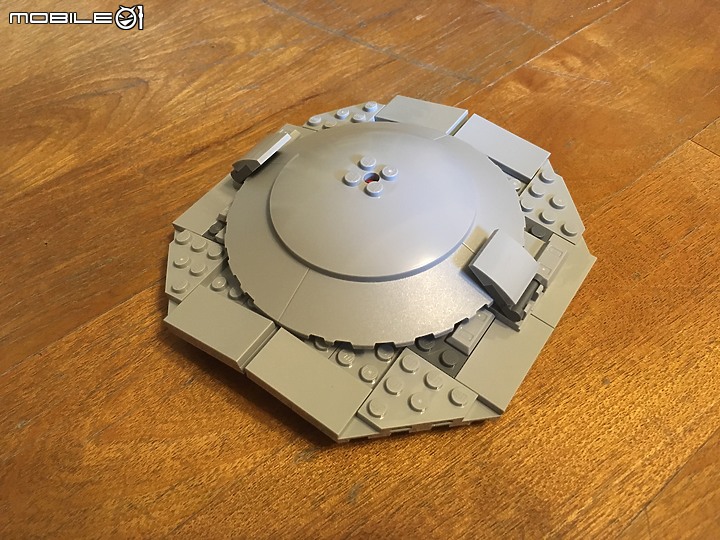

這半圓形的是安裝在船身底部的"船身護盾產發射器"

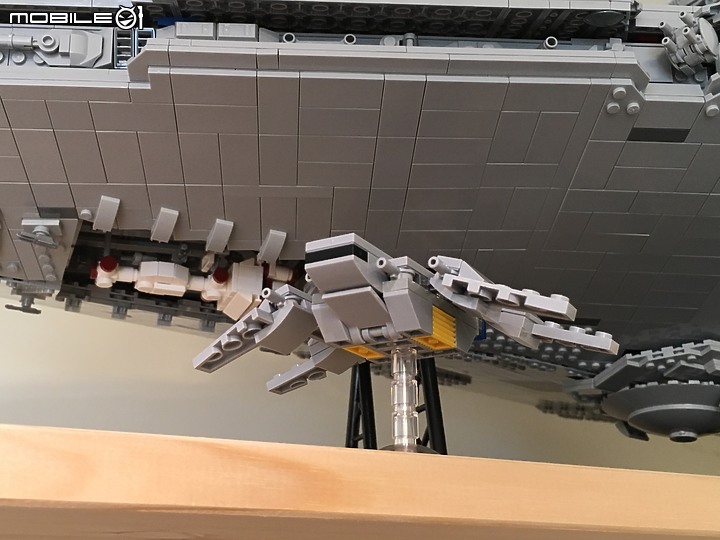

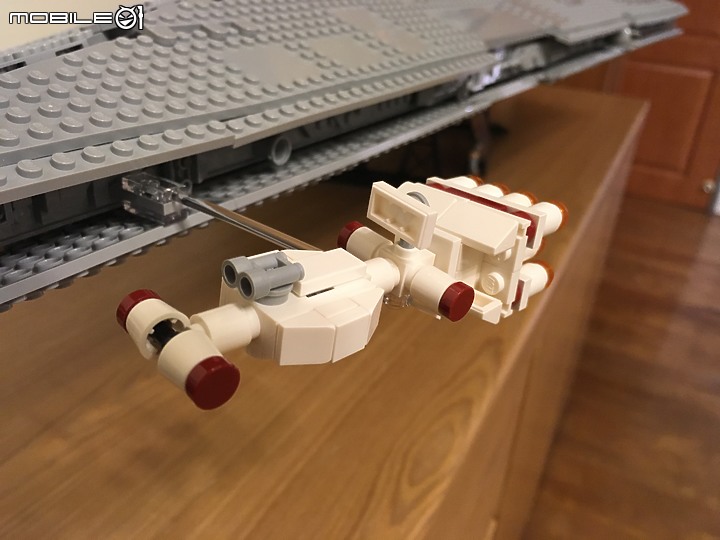

這個是船底大型機庫可容納一艘150公尺長的"柯瑞利安"運輸艦,像是星際大戰四部曲一開始被逮到的莉雅座駕 坦地夫四號


在樂高的設計中有一架黑色的TIE戰機掛在這邊,不過以這艘滅星者的比例來說...這架TIE的比例有些太大了 之後被我拆掉殺肉去了

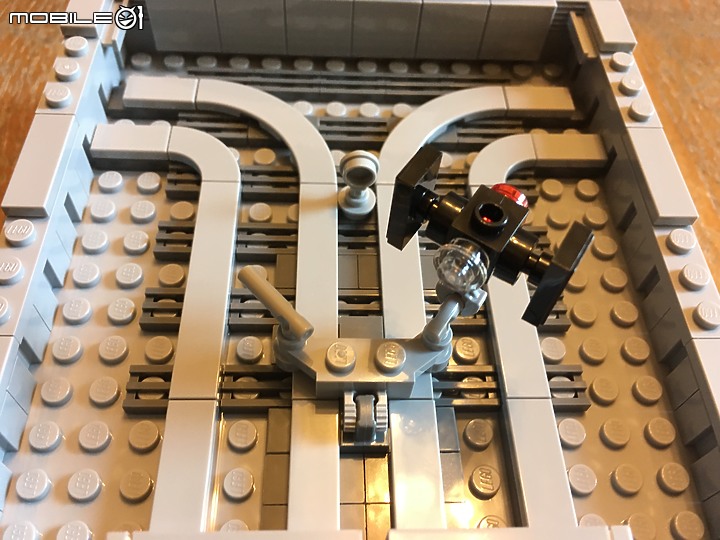

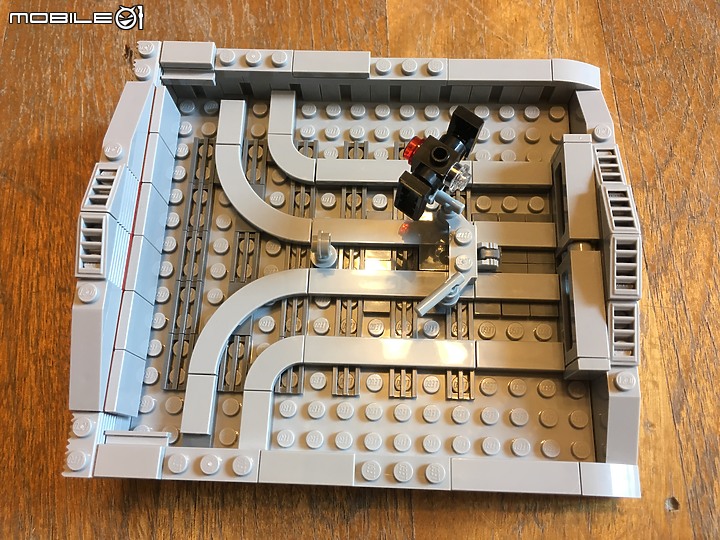

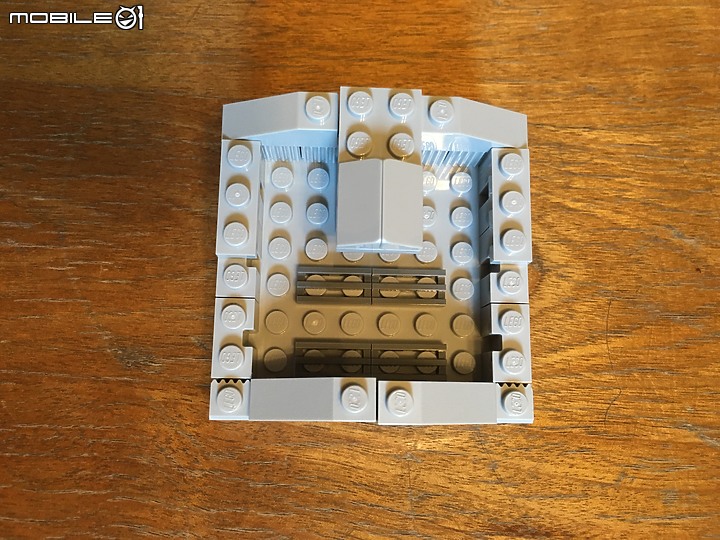

這是小型機庫



一般來說是TIE戰機的出入口

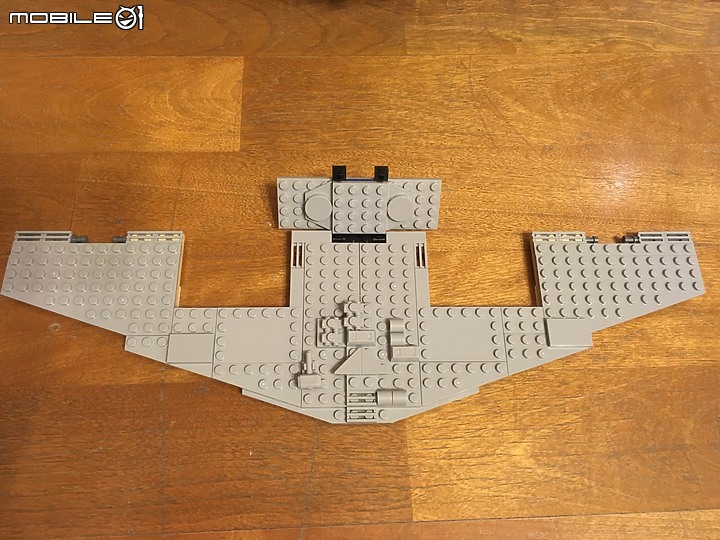

這片是等等要安裝主要推進器用的底版


推進器上下兩片倒斜與斜板是用中間這片小片的船殼連接組合而成的.





組合起來就成為推進器周邊的船殼機構

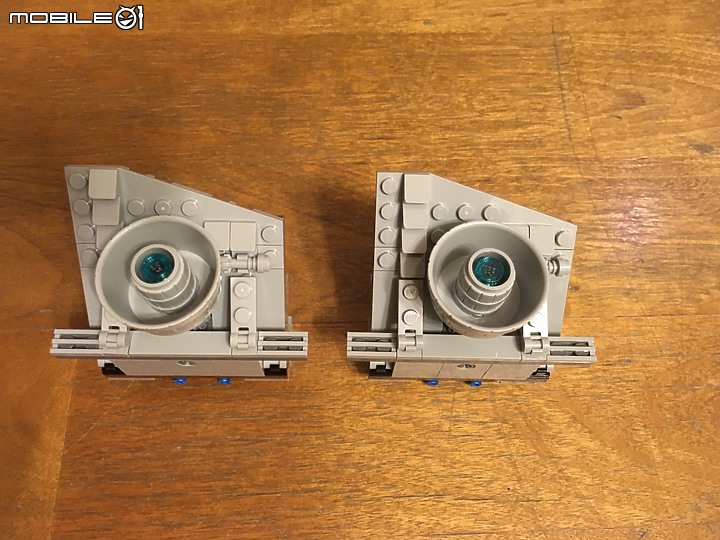

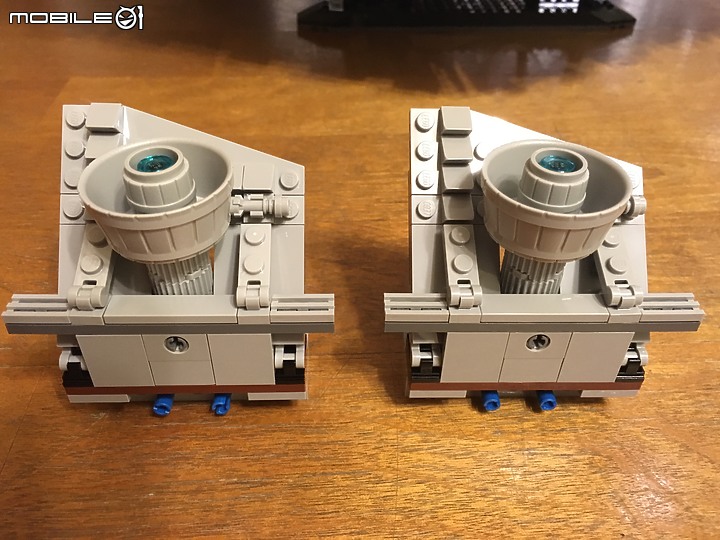

滅星者的推進器一共有3大4小 共計7個引擎噴嘴,這是四個小型推進器的其中兩個,觀察樂高用什麼零件來表達一個機械結構其實還蠻有意思的.



這是小推進器的立面


先安裝上3個4x4深灰圓筒,這三個深灰的圓筒是主推進器的固定底座.

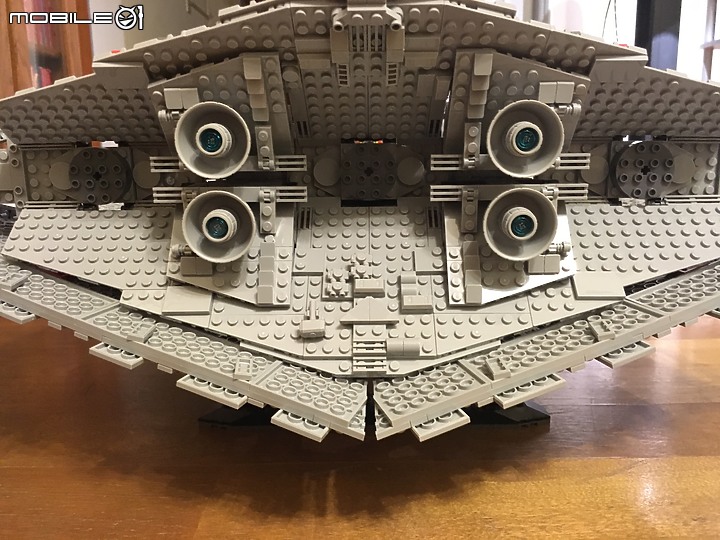

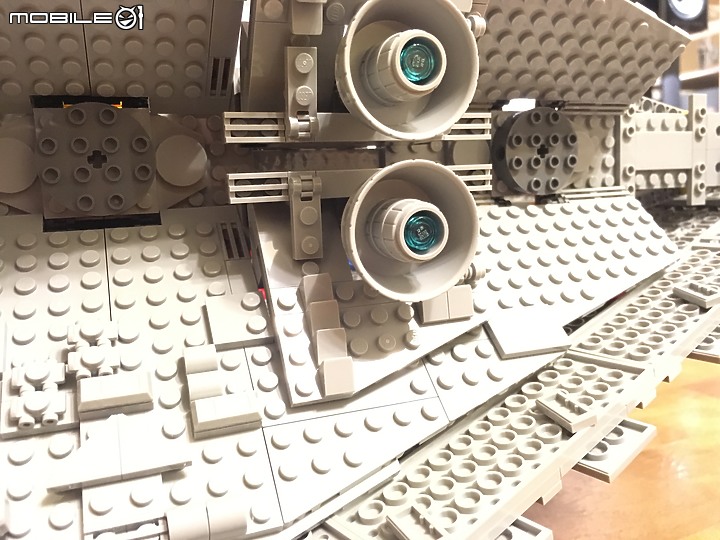

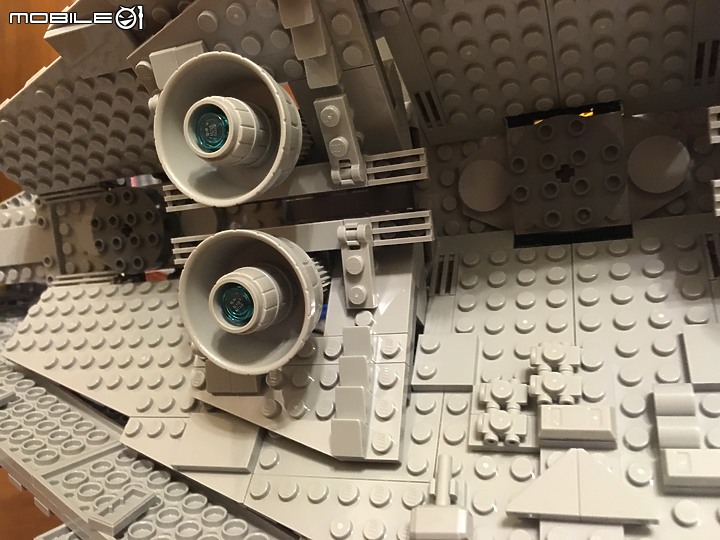

再將四個組裝好的小推進器安裝上去


左邊小推進器


右邊小推進器

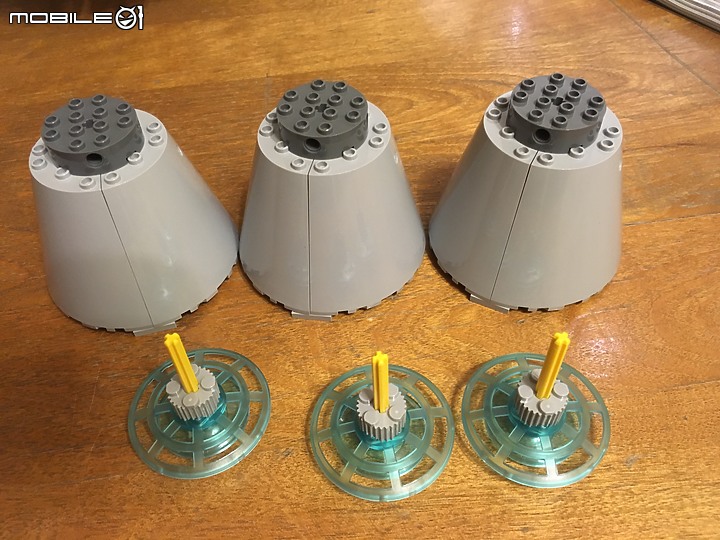

這是主推進器的結構,以兩片錐形零件組成

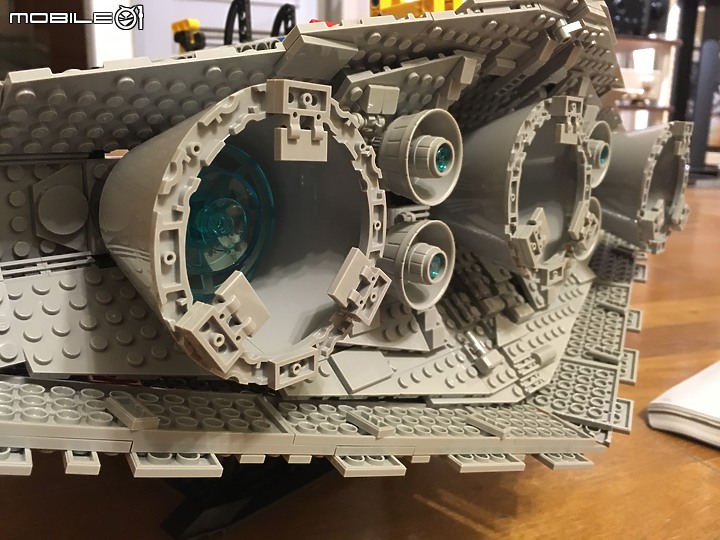

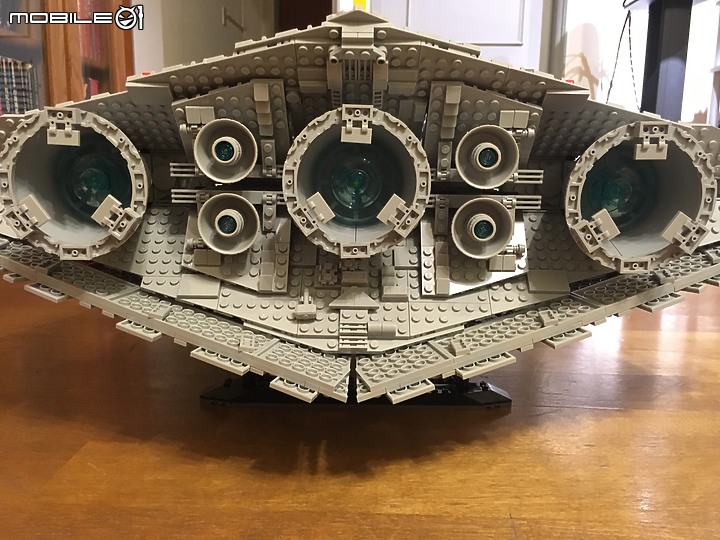

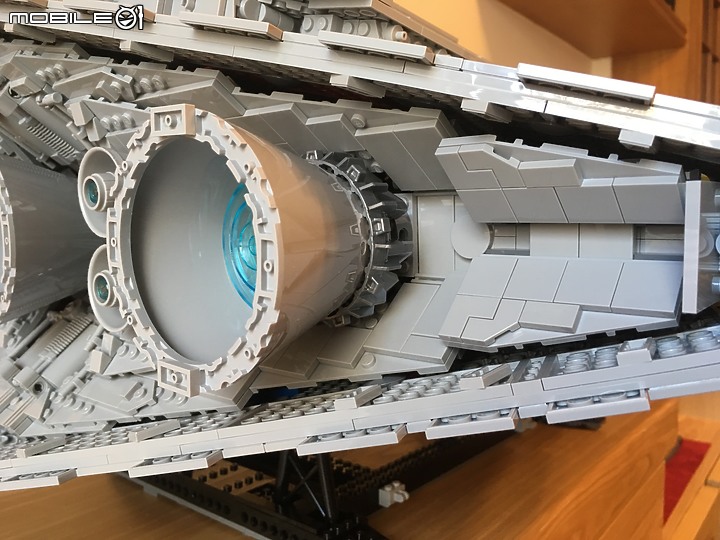

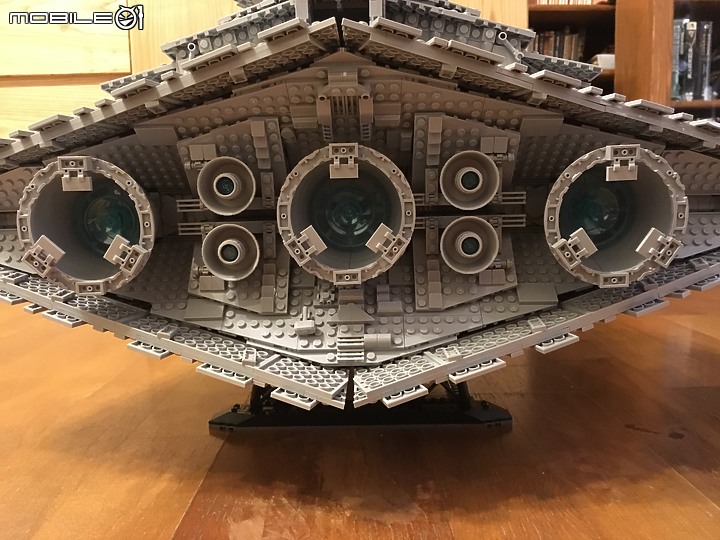

裝上後的三座主推進器(樂高原廠以MKI艦型為藍本)


推進器周邊我覺得有些單薄,這部分之後再做改裝的打算吧!


原廠所設計的推進器的周邊也顯得有些單調

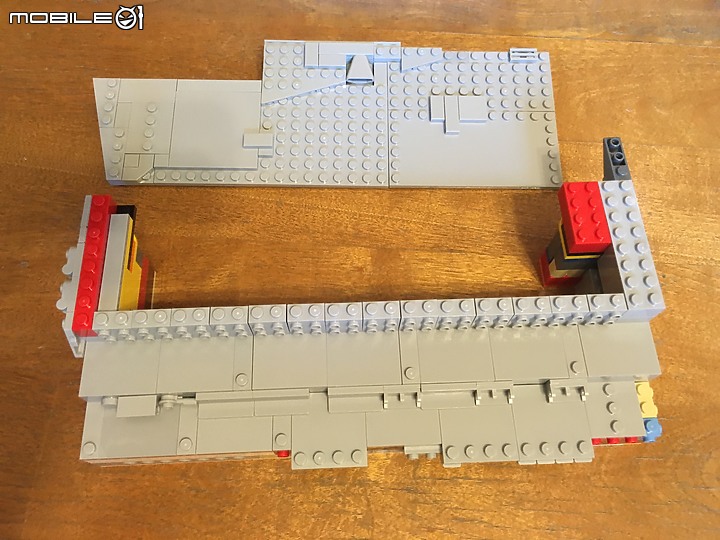

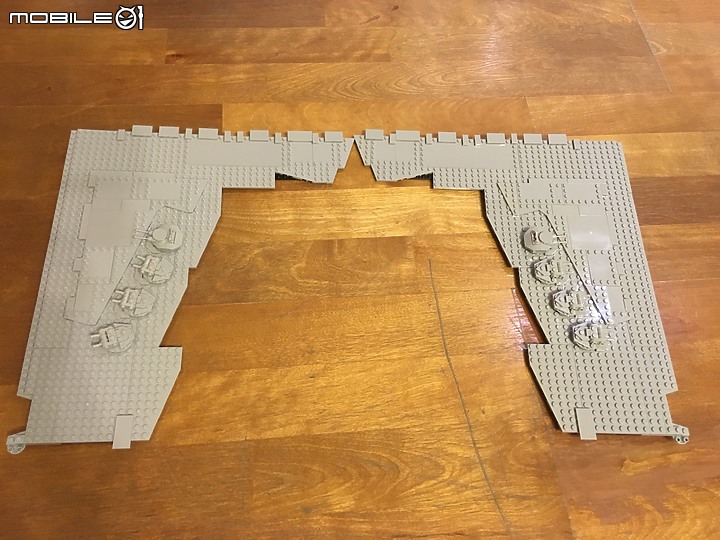

這四片分別為左前下、與右前下船殼,包含了大小機庫的周邊船殼結構,可以看出樂高留給玩家還真是不少發揮的空間.


左前上方的船殼


右前上方的船殼

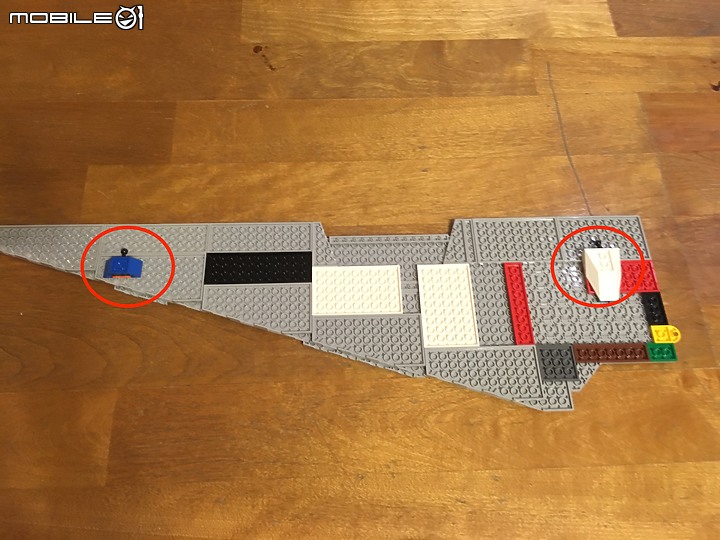

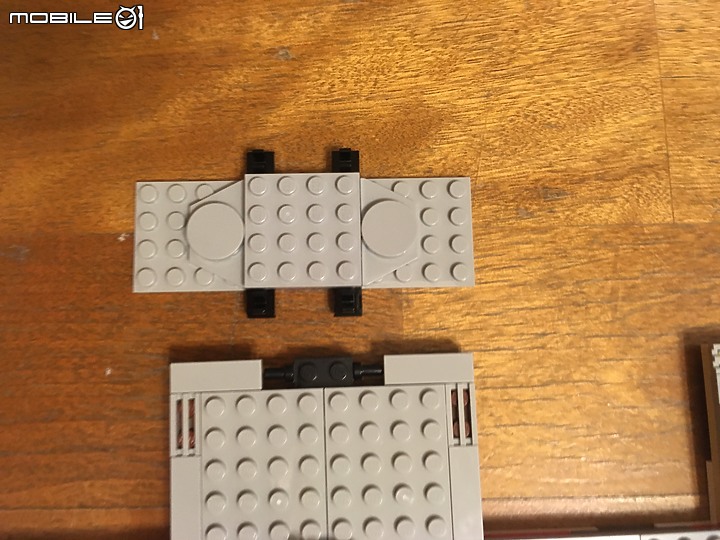

安裝船殼的方式為使用扣具零件,以原廠樂高設計來說前上方船殼上有兩個公頭扣具


而船身上卻有四個母座扣具,由此可知,樂高規劃上以留些伏筆給玩家真發揮

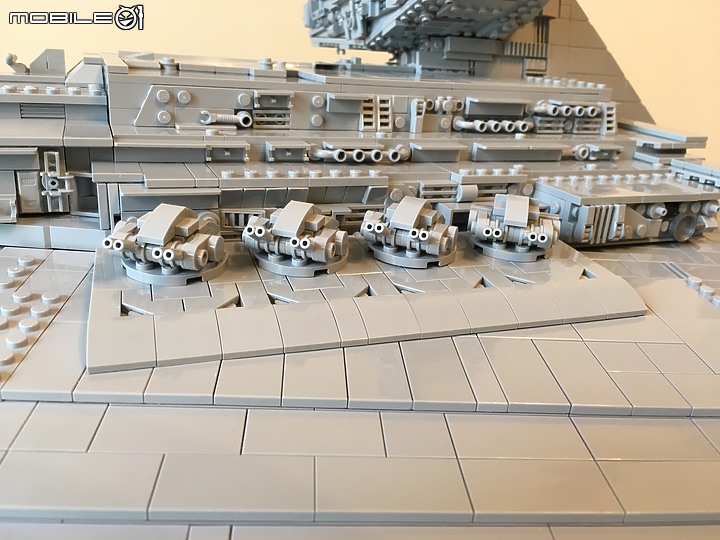

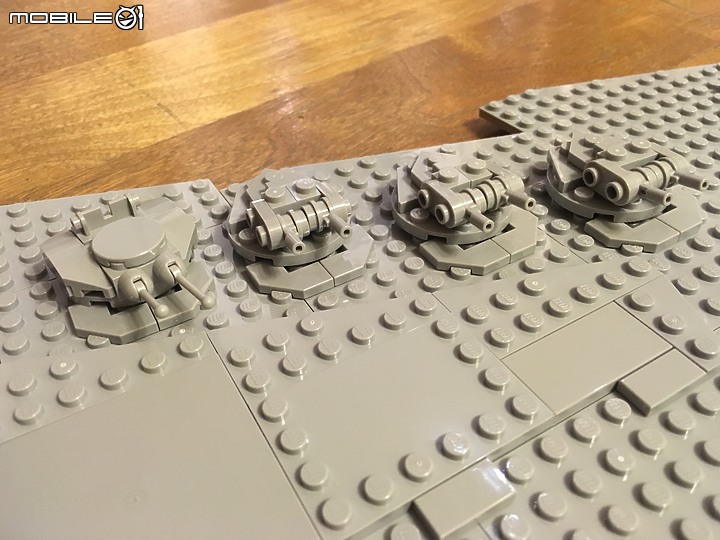

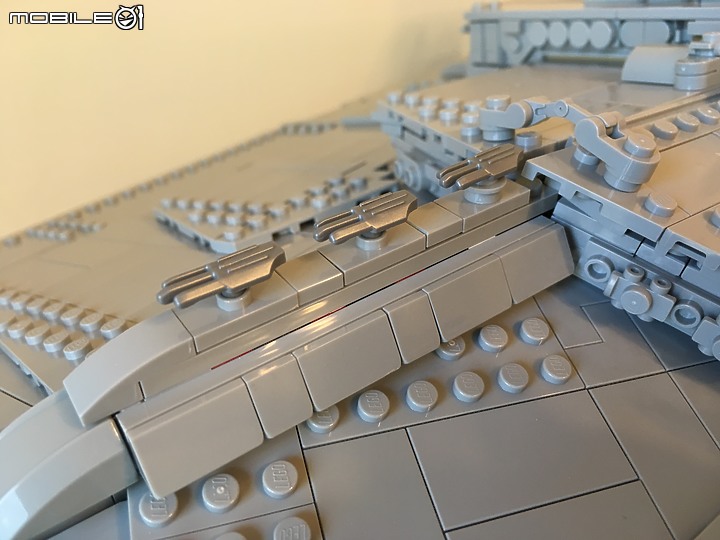

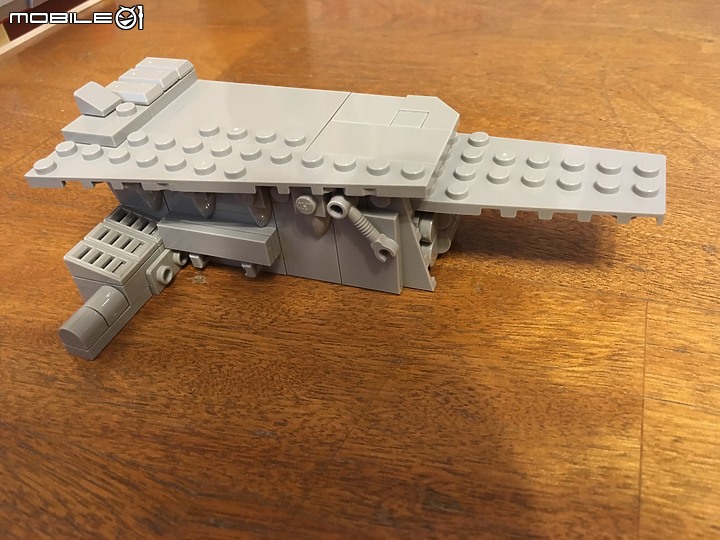

這是後船殼上的兩側船舷砲座,一邊共有四座總計八座.


講組裝好的兩側砲座安裝到組裝好的後方左上右上船殼

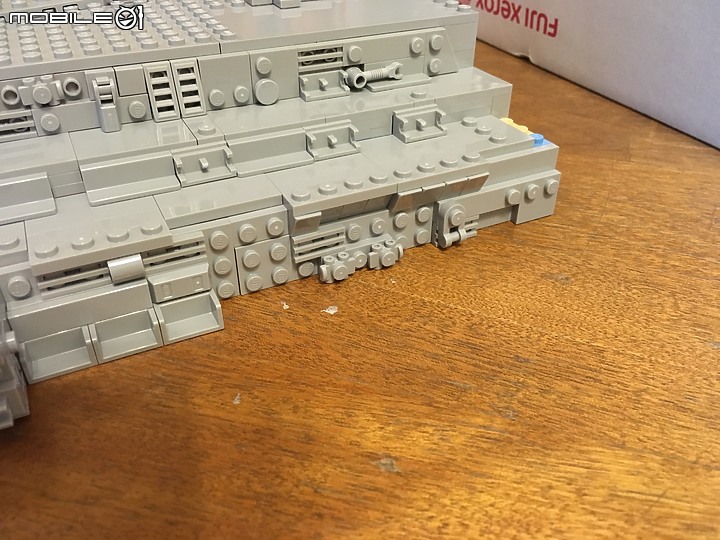

砲座前方樂高有使用薄板進行墊高結構來修飾線條,這部分(樂高原廠以MKI艦型為藍本)

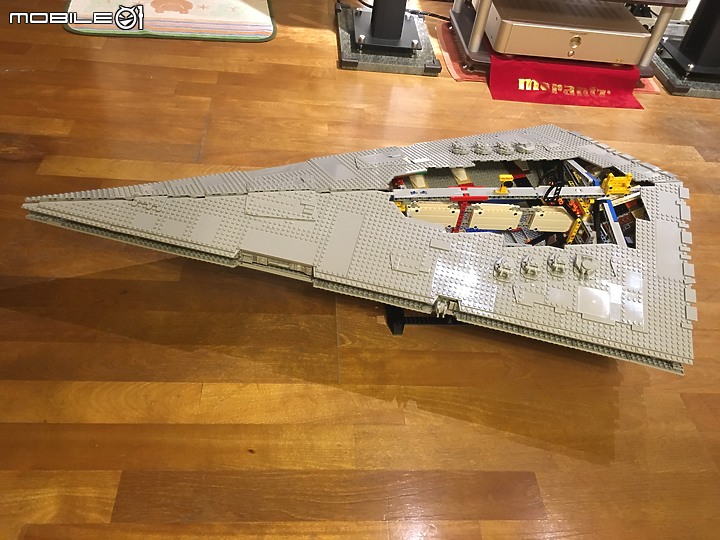

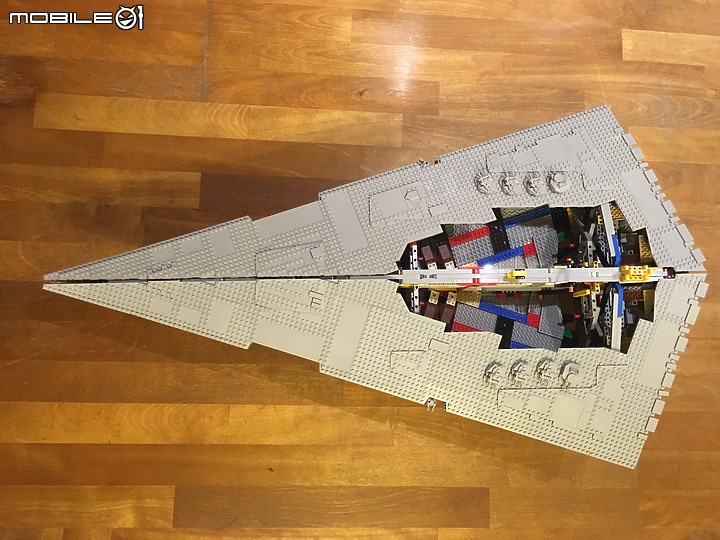

將船殼裝上龍骨,終於.....滅星者的錐形船體漸漸成形了.


已漸漸感受到這艘龐然大物在體積上的宏偉

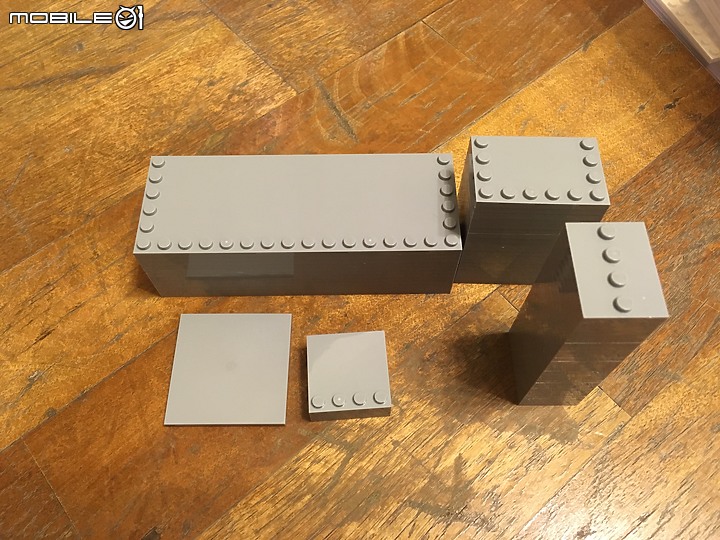

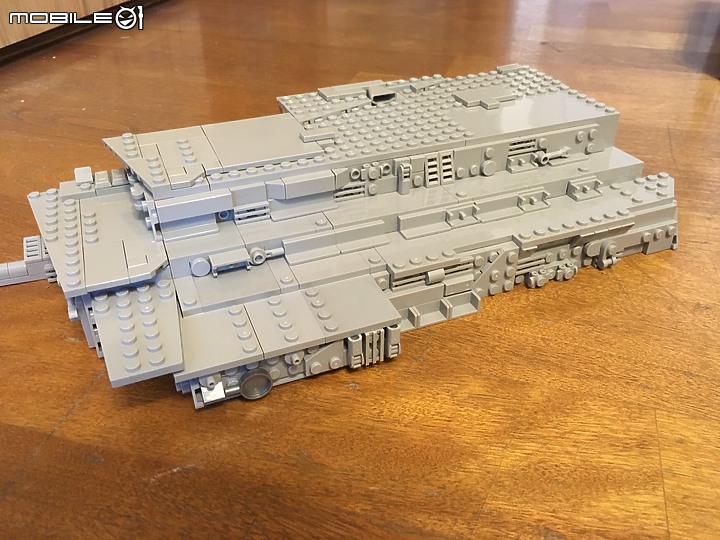

艦橋塔樓基座開始組裝


塔樓的後半部,後方塔樓底部有洞的為EP4的MKI艦型結構


艦橋正面結構

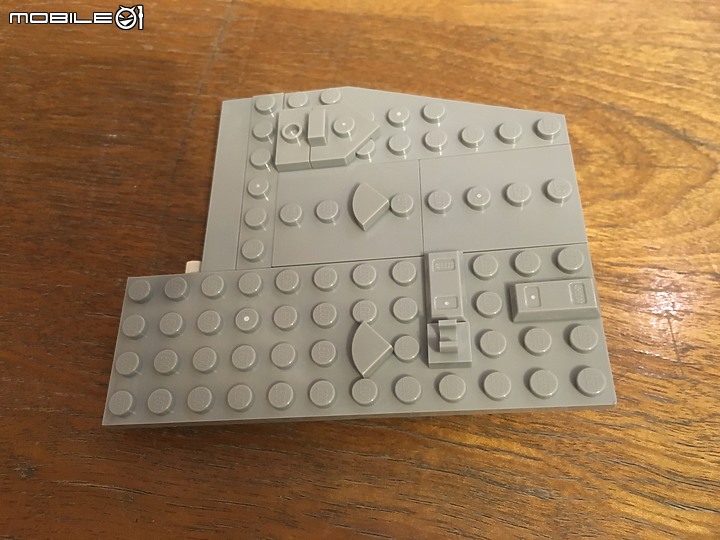

這是艦橋下方斜切板

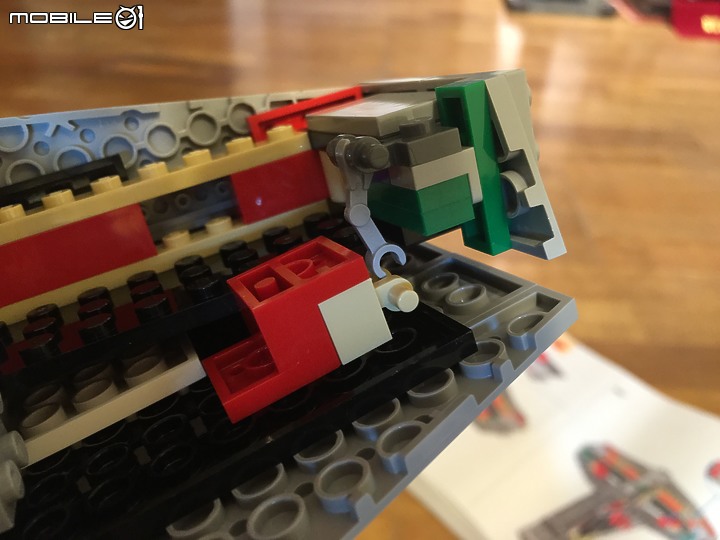

將斜切船殼安裝到艦橋底部的扣具,這些安裝上的巧思真的還蠻有意思的.


卡上夾具後的艦橋下船殼就不會掉下來

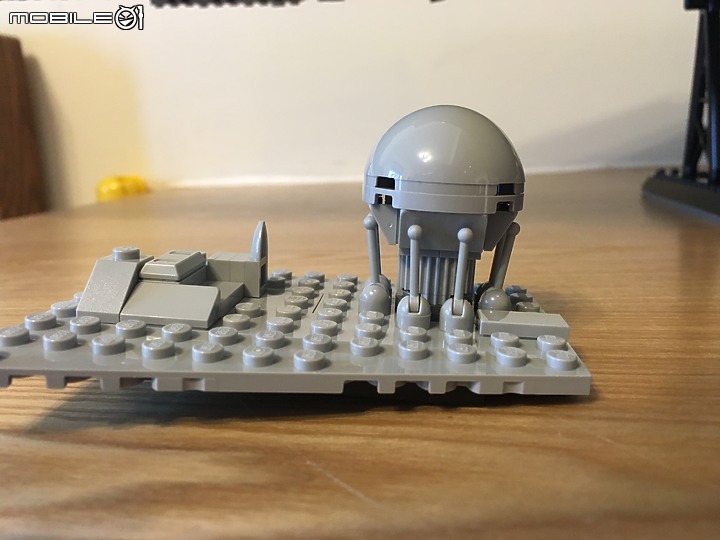

艦橋上方的兩座艦橋護盾發射器

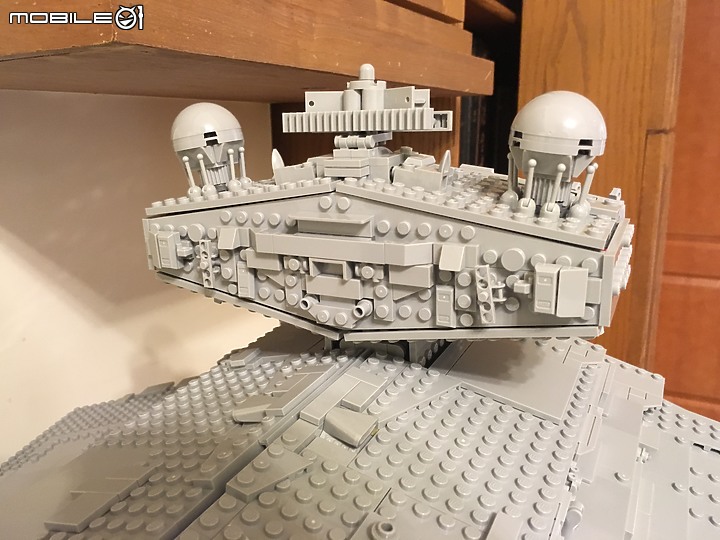

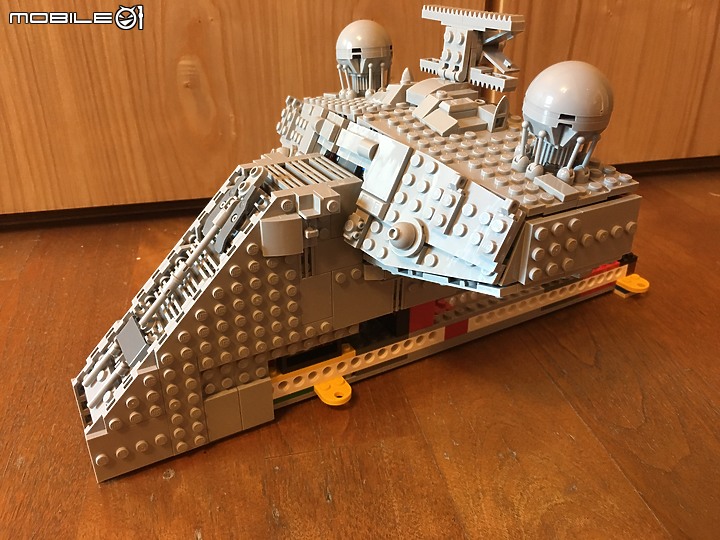

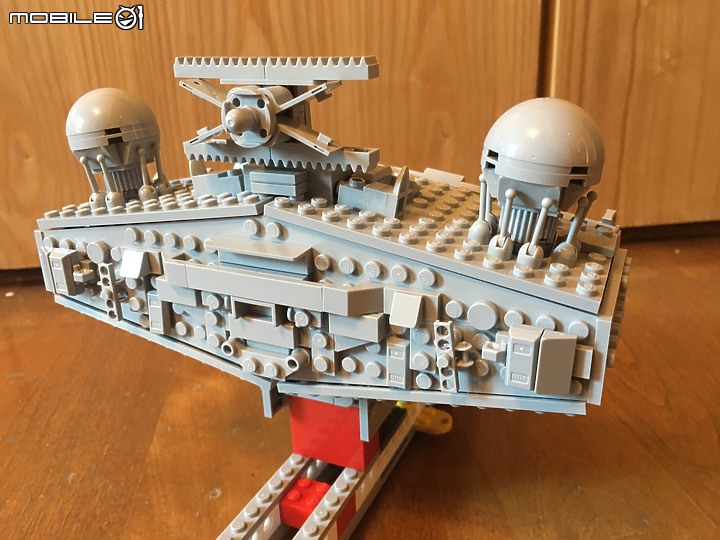

艦橋已經組裝成形

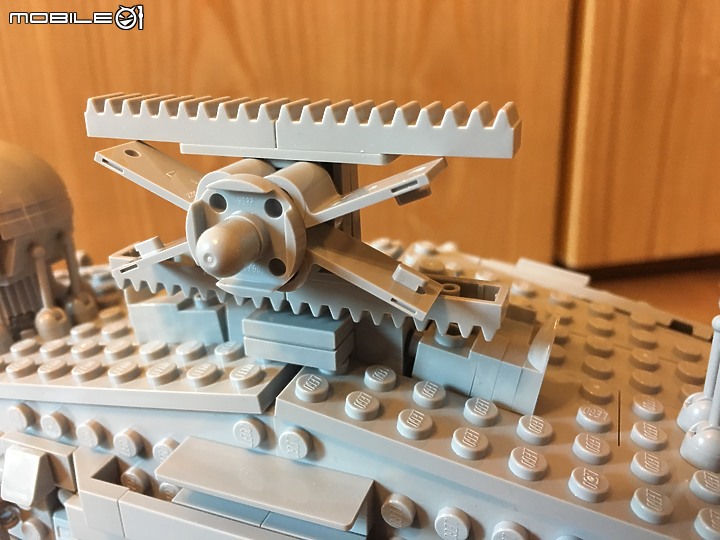

艦橋中央上方的牽引光束發射器,在後來的新型艦此功能已經移往機庫前方兩側,讓捕捉物件的功能更為精準.

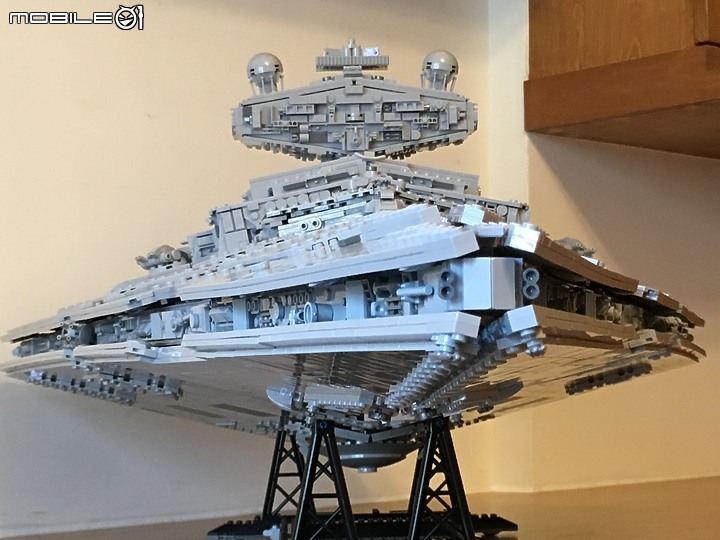

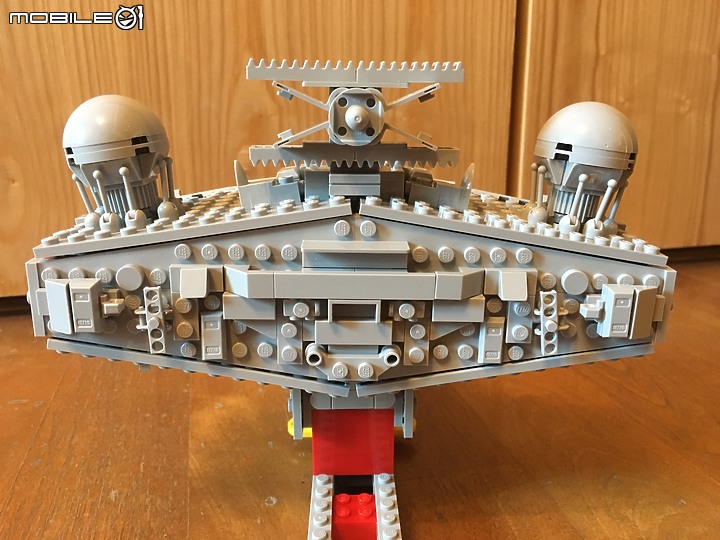

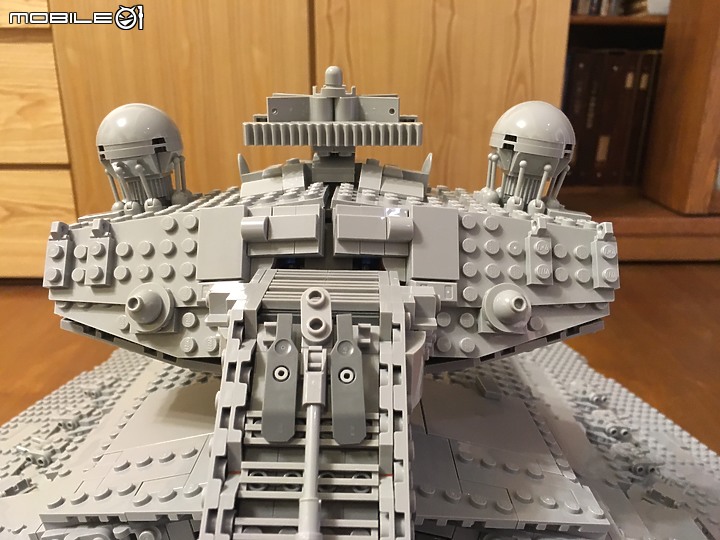

艦橋正面照

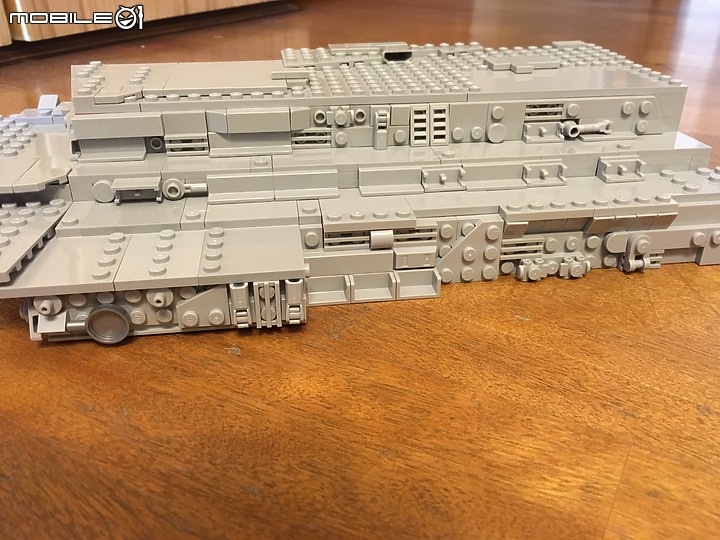

後方塔樓兩側也是使用薄板去組裝


將艦橋安裝上船身龍骨結構

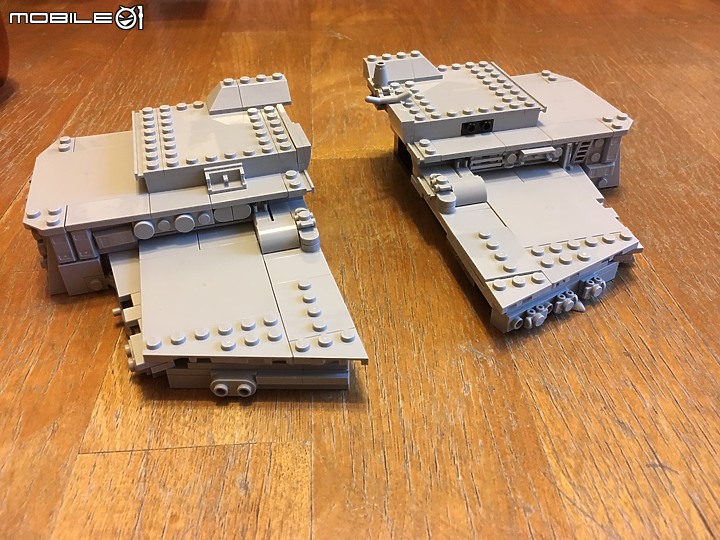

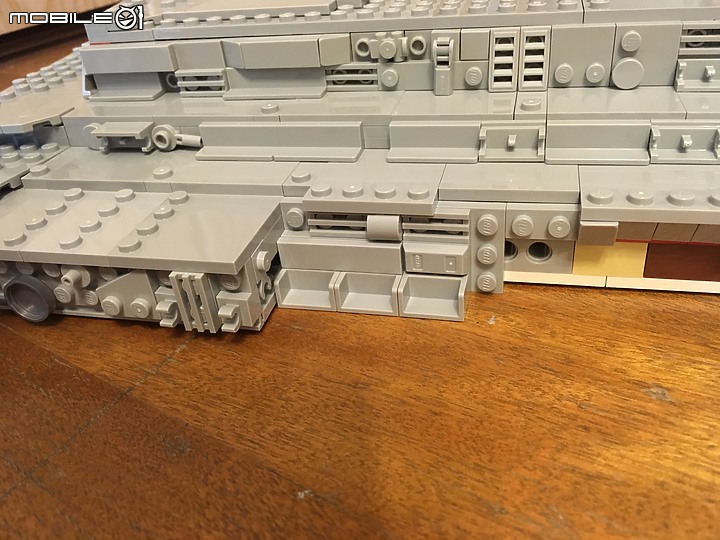

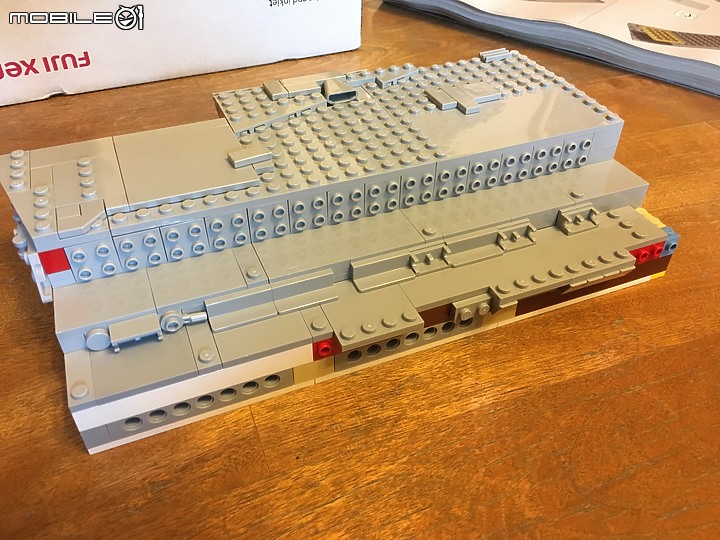

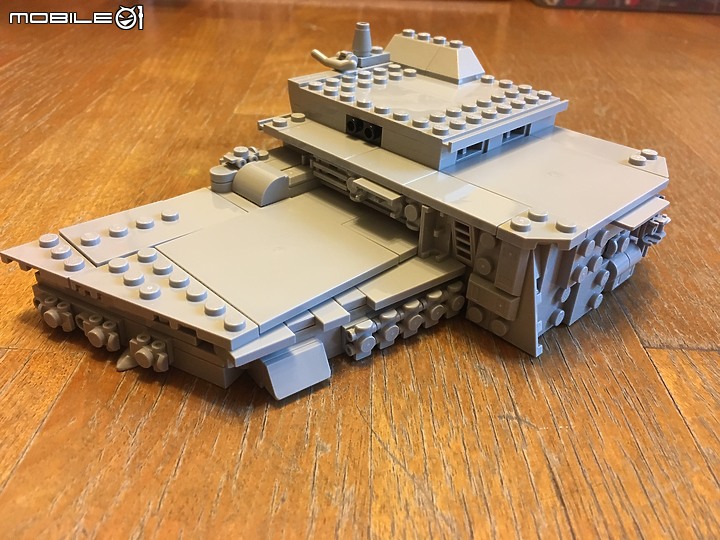

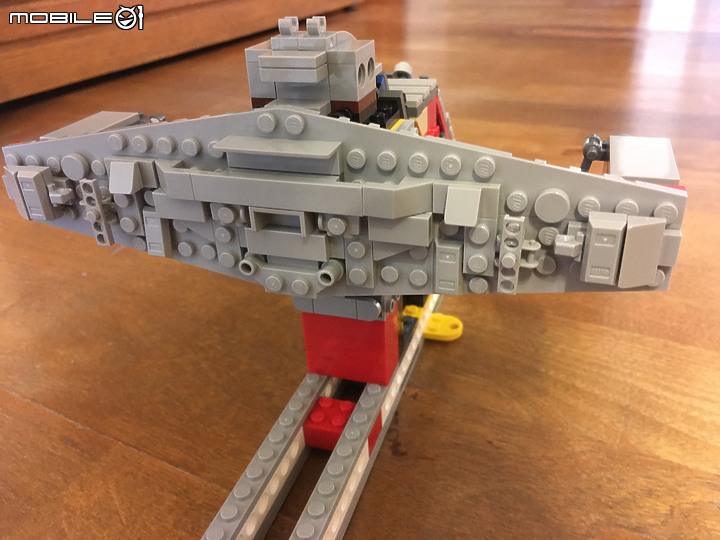

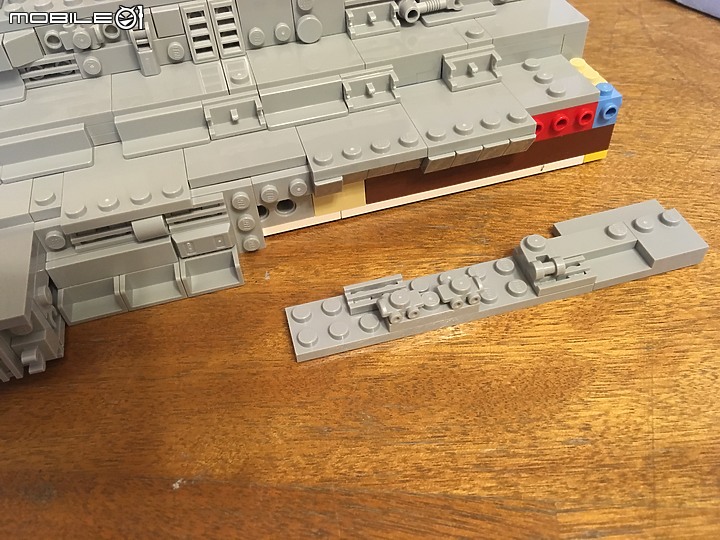

這是艦橋兩側的船艦上層結構組裝方式,以多片模組區塊的方式組裝,好處是要拆掉十可以區塊拆除,壞處是~~~不牢靠!!




這是上層前緣結構,這兩片模組在你要搬動滅星者時,可以快速把這兩組上層結構快速拆開,讓玩家直接提著龍骨來搬動,但~~~~~真的很麻煩

裝上這兩片後可以說就算大功告成~~~~

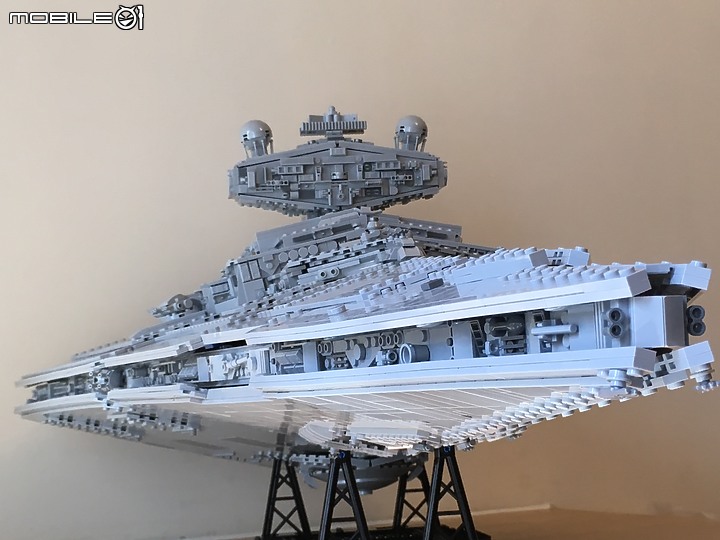

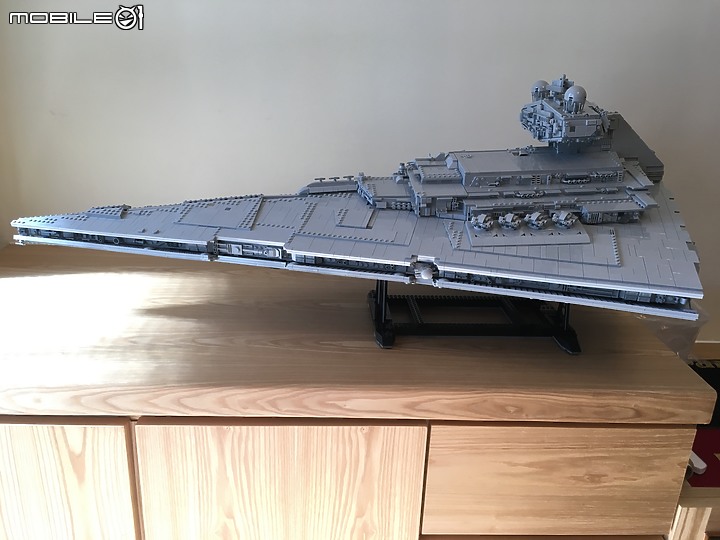

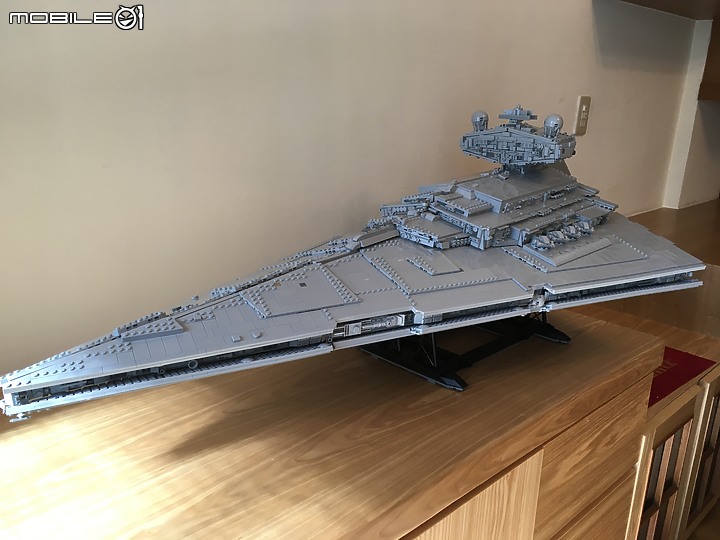

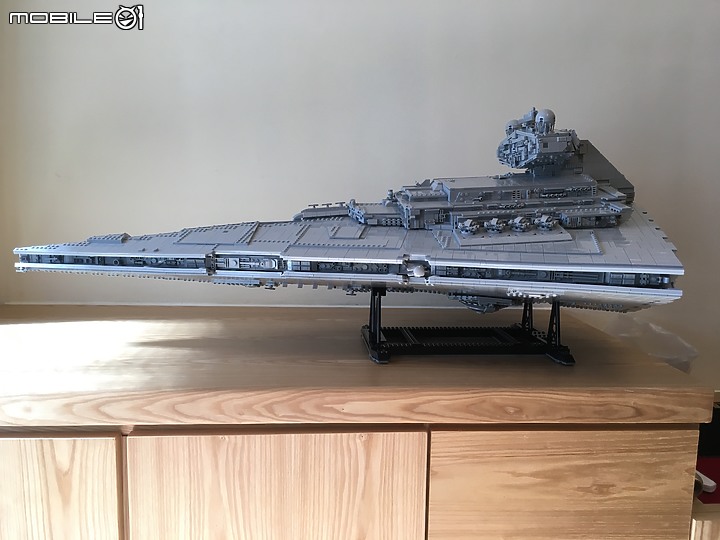

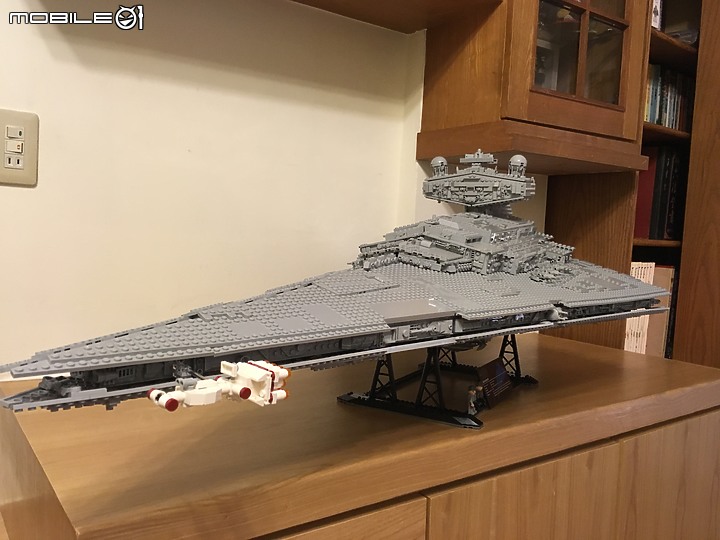

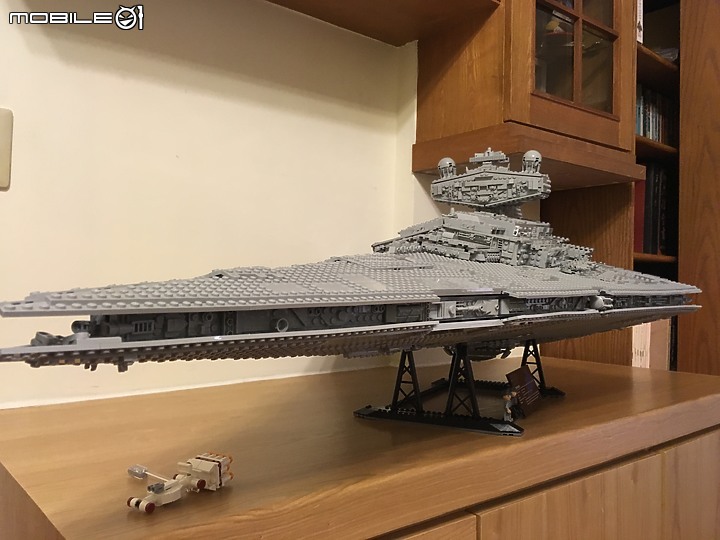

以上是樂高所設計的75252滅星者原始未改裝狀態~~(樂高原廠以EP4時期MKI艦型為藍本)供參考
呼~~好累!!老了,趁著下班到睡前的這段時間,共花了我一個多星期的時間終於完成4千7百多片的漫長組裝,小弟拍了完成後各部分的一些細部給各位有興趣入手的玩家參考,不過小弟不說謊話,説真的~~小弟這次對於樂高的原廠設計其實真的不是很滿意,在組裝的過程中發現諸多的結構問題外經網友補正才知道以下諸多的重點實為EP4 時期 MK1艦型,同時提供給各位樂高迷們當參考!!

問題簡述~~

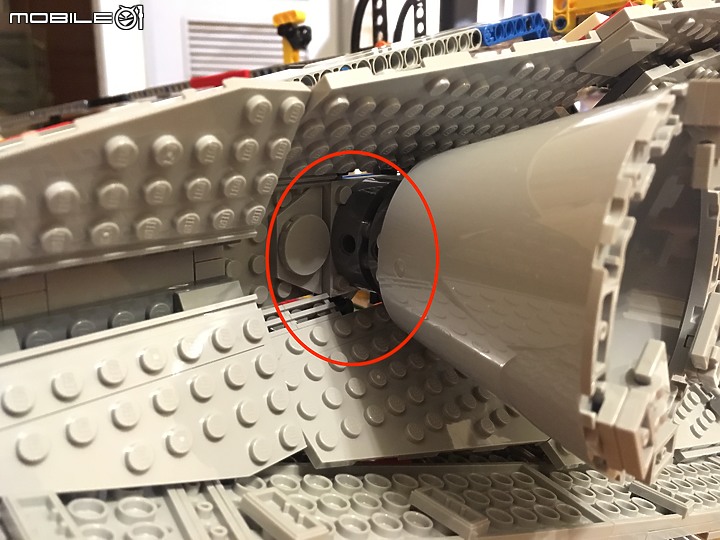

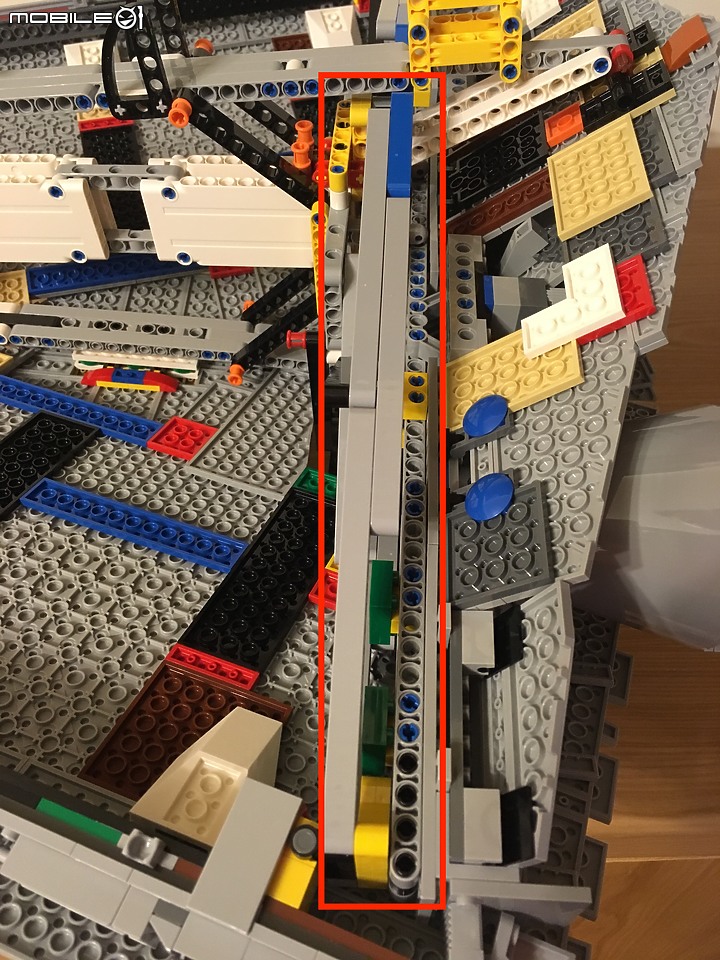

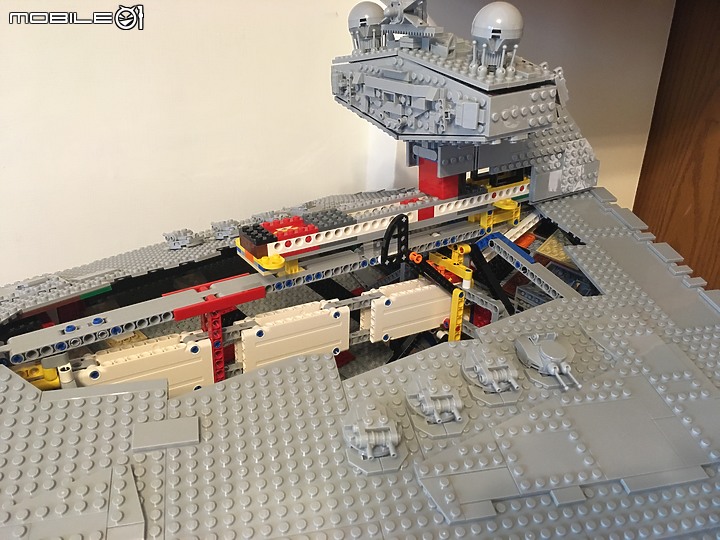

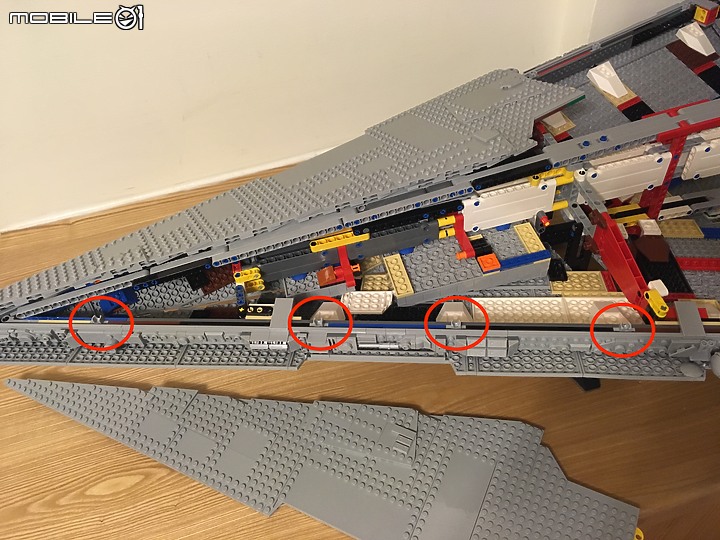

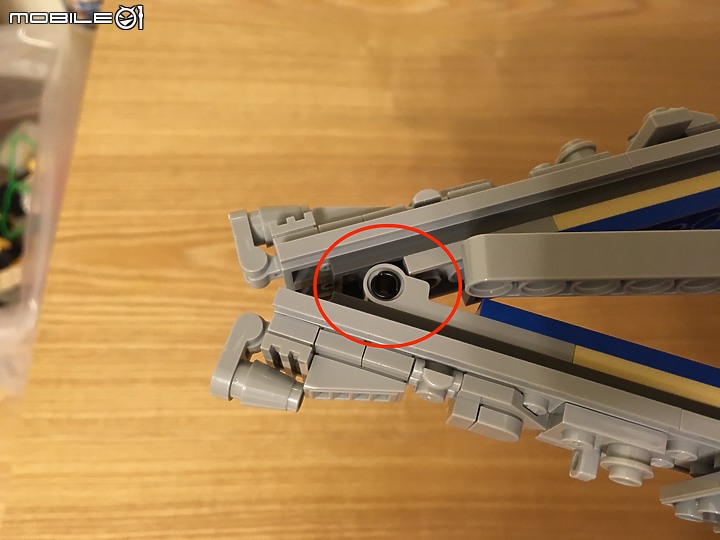

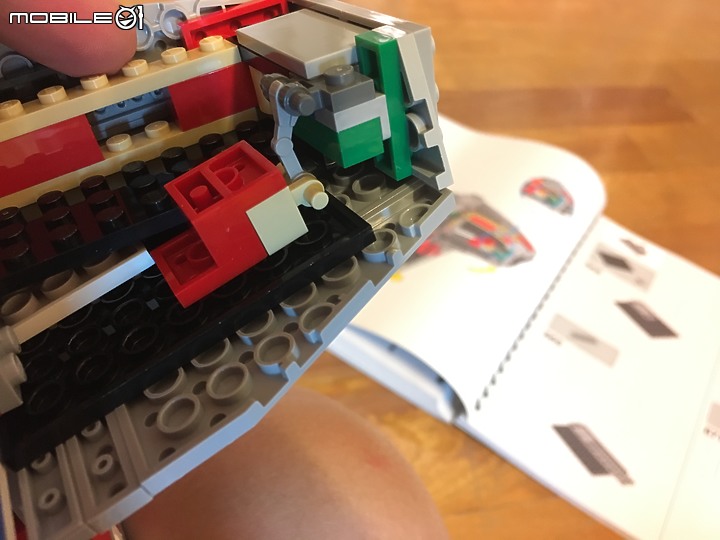

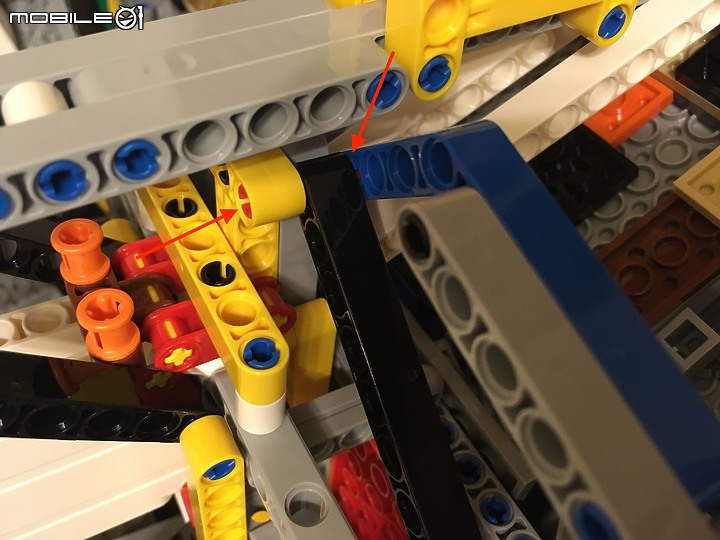

不只龍骨結構支撐力太軟,如圖這支很重要的主要支撐結構一拉既然就與龍骨結構分離


船首的這個負責左右船舷結構的前方唯一支撐點只需要稍微施壓竟然就會分離.....

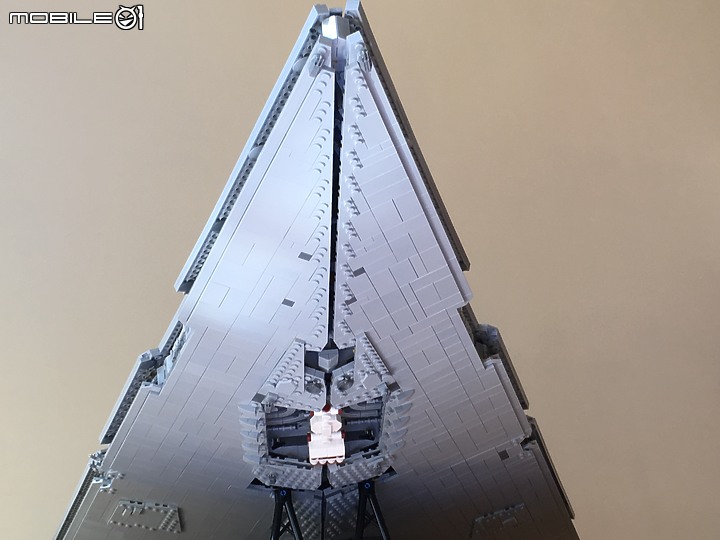

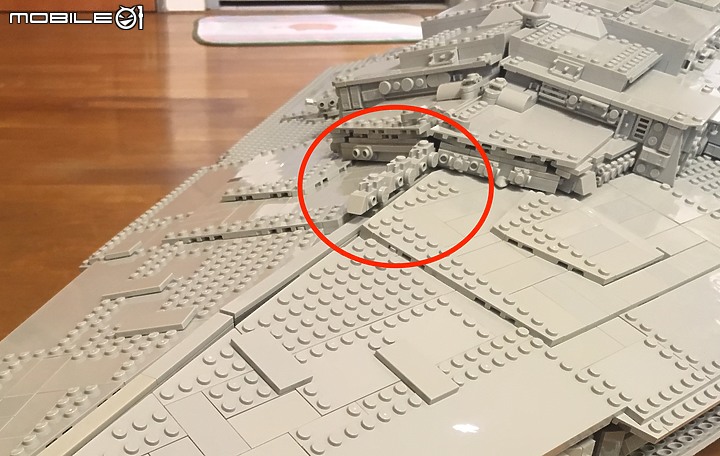

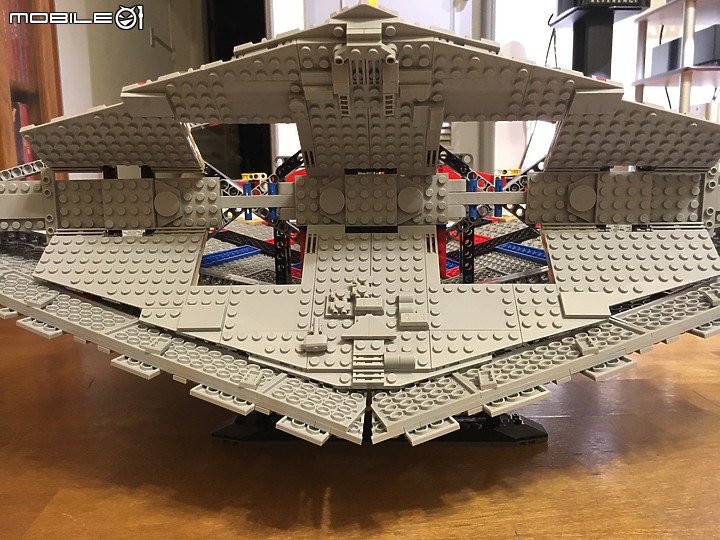

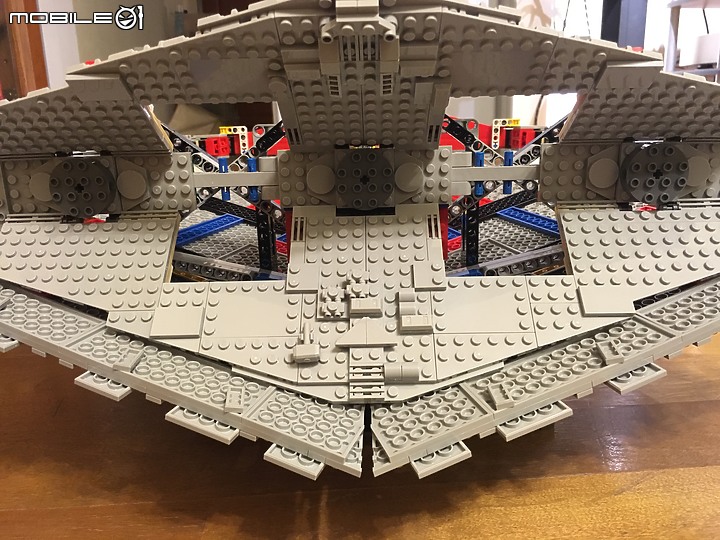

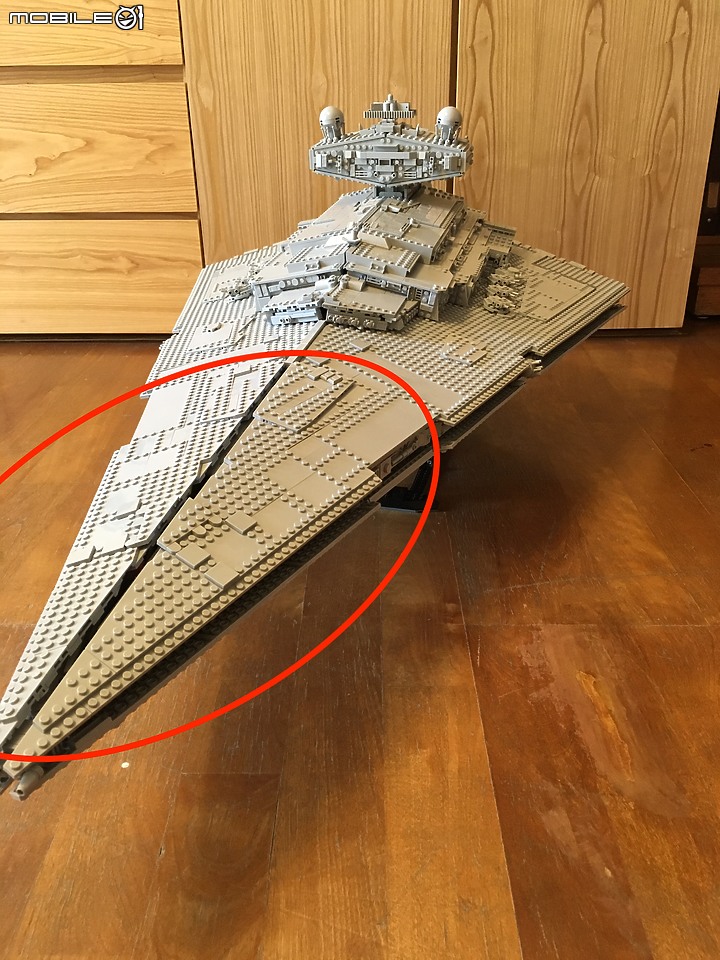

再來是滅星者船殼中間的這條縫,根本就是扼殺了這艘滅星者霸氣的最大殺手


MKI滅星者的推進器與MKII在周邊有很多機械結構細節不少差異,想要改成MKII型就必須自行MOC

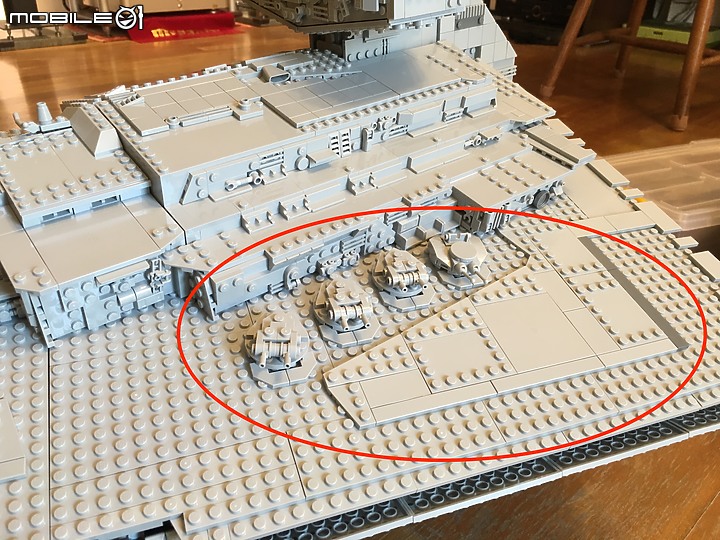

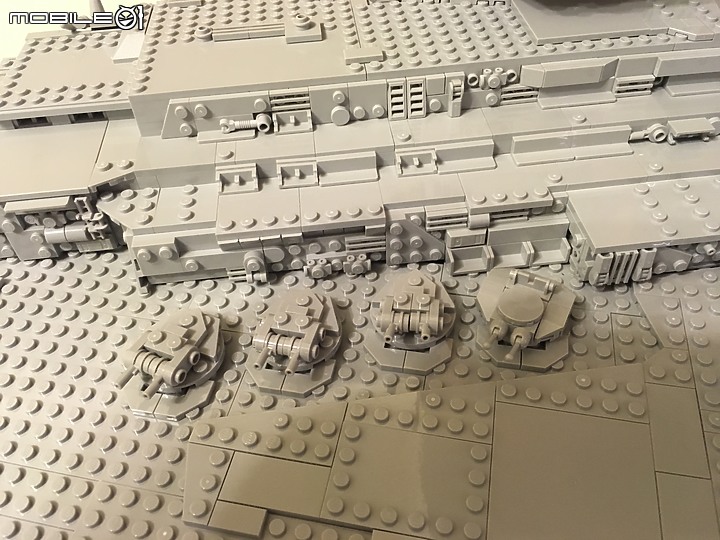

而如果想改成MKII型滅星者那這艦身兩側的砲座其實就與MKI並不相同,(樂高原廠以MKI艦型為藍本),所以小弟就必須自行MOC成MKII

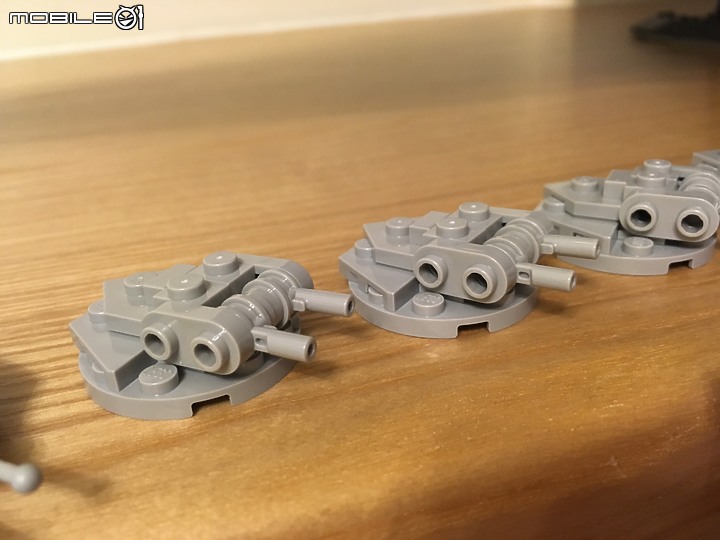

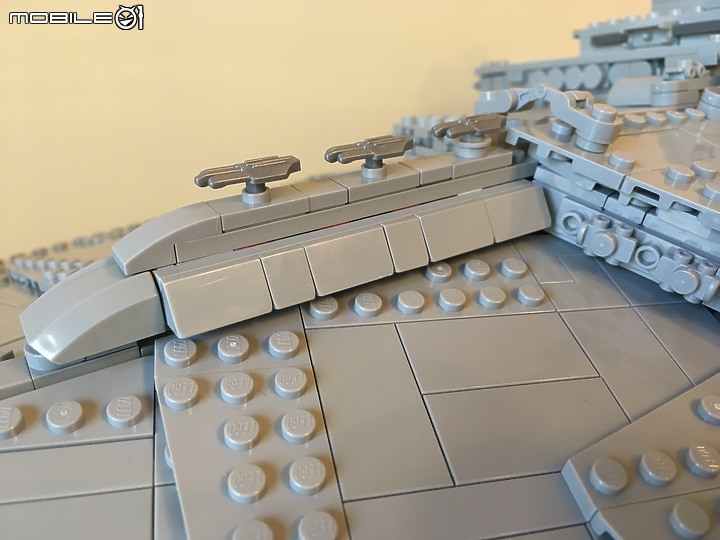

雙管火砲的設定 (樂高原廠以MKI艦型為藍本)

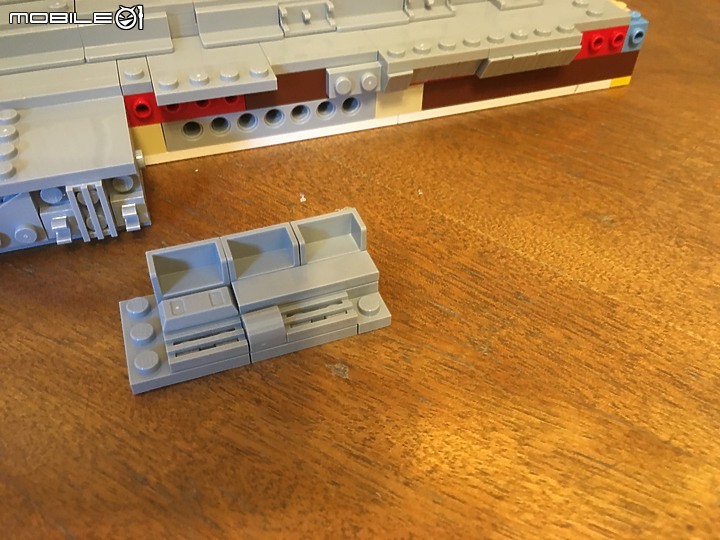

這就更扯了,原始滅星者上層結構前的這三個應該是正面砲塔

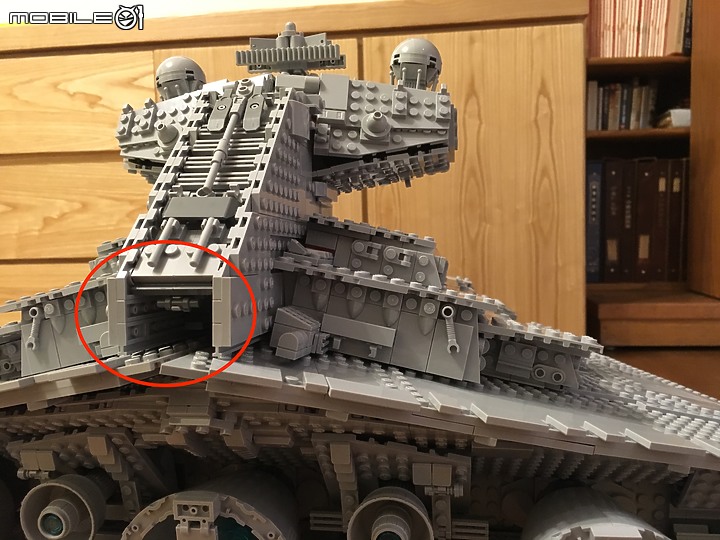

在EP4 時期的MKI艦型的塔樓後方底座有一個開孔,樂高依當時初代艦的樣式如實打造,但在EP5 開始的MKII 這開孔就被補上,後來的電影所看到的也多半為MKII艦型


樂高所設計的MKI型艦幾個重點小弟先說到這,其實整體船殼結構實在太過單薄,甚至不耐抓或者説耐壓,手稍微抓握船殼就有可能讓本來就很軟的船殼爆板分離,以這盒4700多片賣18000NT的價格來說,CP值實在是有些低,再者~~~船身上那條中央縫隙與船殼上的顆粒感讓滅星者的船身美感大大的降低不少,顆粒感的應用在75192千年鷹身上確實是個很大的加分畢竟~~路克初次見面都發現千年鷹有著破銅爛鐵的外型,但反觀滅星者的船身上留下了太多的顆粒感卻大大扼殺他的氣勢與美感著實減分不少,當然如果以樂高原廠留給星戰迷玩家們的一個發揮空間來說,沒錯~~~這艘滅星者確實留下不少伏筆,就如同75192千年鷹那般,由自己來改善、改裝、MOC的空間是相當的大,換句話說樂高原廠只提供了這艘滅星者的雛形,剩下的工程就交給玩家自己來發輝創意,當然!!!!如果就原廠組裝後就不想再龜毛大爆發而花錢改裝~~~就原廠外型上其實已經把MKI的各部份重點給點到為止該表現的都已經都表現出來,改與不改就由玩家自行決定囉!!

哈~~~以小弟來說!!我當然不可能滿足於現狀!!~~~~~ 我想改成氣勢更霸氣的MKII型

=================================================

原廠設定組裝就花了小弟一個多星期,但組完才發現~~~完蛋了!!這次樂高準備給玩家的根本是無底深坑,你只有兩條路可選~~~擺爛不管他、或者 花錢修復它,好掙扎~~~我整整想了三天,最後抵擋不住黑暗的原力決定牙一咬開始上網找相關的零件動工改裝,這次需要整修的地方實在很多,尤其是船殼上的平滑化與船殼補丁強化就可能讓我因找不到數量足夠的零件而作罷,不過萬事起頭難,要改我也得先把要改的部分先一一列出來,最重要的是改裝的實證依據~~~,這部分我找遍台灣相關的網站幾乎找不到什麼資料圖片,我只好轉往國外星戰相關的網站一一搜尋,我很幸運的找到很多MKII相關的圖片,這些圖片真是讓我對於國外星戰迷的網友佩服萬分,這些圖片精細到感覺自己坐著飛船在滅星者旁邊繞上幾圈那般清楚,平滑板零件也剛好台中有加樂高店剛補新貨數量也夠我全船8片船殼全做平滑,當下不二話全下了~~~~光是這些平滑零件可以在台中面交就讓我省了上千元的運費,好啦~~~不多說!!看小弟改裝的滅星者吧

以下是部份參考的圖面,取自於國外星戰迷的網站

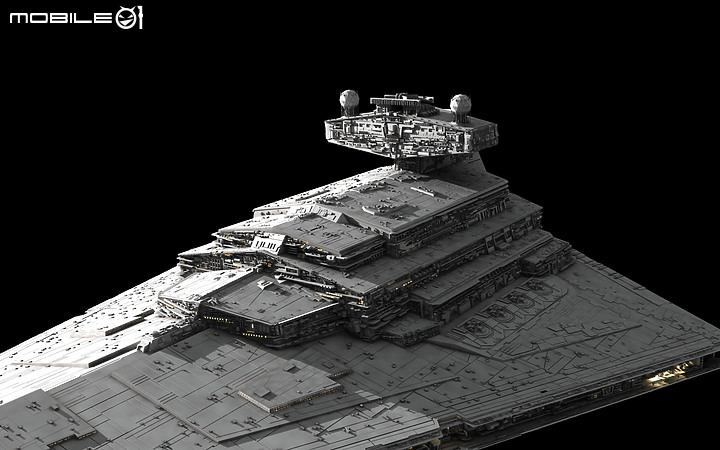

MKII 船身線條參考




MKII型滅星者 的推進器與週邊結構參考


MKII型滅星者 的兩側砲塔基座線條參考

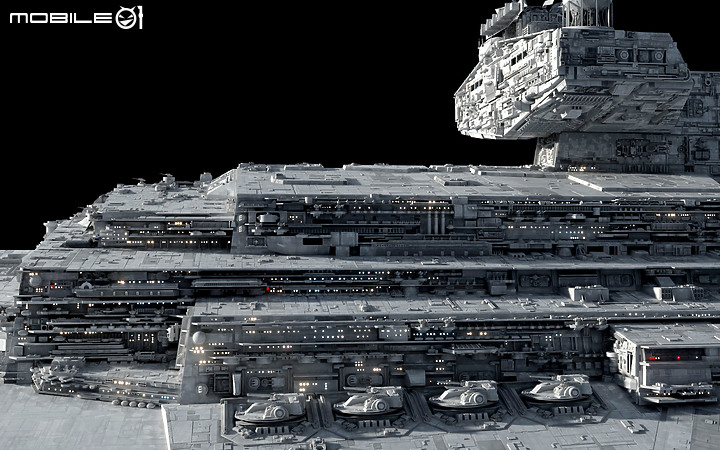

MKII型滅星者 上層結構側面照參考


MKII型滅星者 上層前方結構參考




MKII型滅星者 艦身兩側火砲參考


MKII型滅星者 兩側船舷火砲 參考



MKII型滅星者 正面砲塔參考


MKII型滅星者 艦橋塔樓後方結構參考

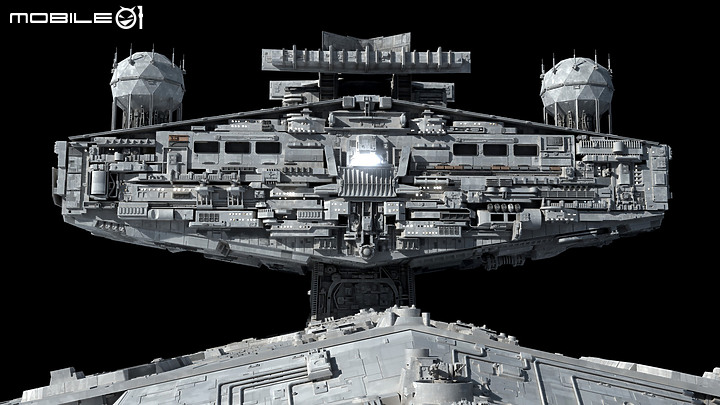

MKII型滅星者 艦橋正面


MKII型滅星者 艦橋塔樓側面


MKII型滅星者 底部結構參考


MKII型滅星者 底部全圖


MKII型滅星者機庫近照,可以觀察到在大型機庫的前後方四個角落有四座雷射火砲


MKII型滅星者 船首近照,可見滅星者的船首就有共計 7門雷射火砲

====================================================

從開箱到結案經過一個月左右的時間,這期間整艘滅星者拆拆裝裝,找零件等零件讓小弟充滿了期待感,這艘滅星者剛組好時的落寞、失望空虛感讓我本想乾脆拆一拆賣了他,但最後還是決定~~~雖然原廠作品問題滿滿,但玩樂高的星戰迷就是得透過自己的雙手MOC去完成所有原廠作品的改裝與補強把所問題一一克服,當問題被克服一艘心中滿意的滅星者浴火重生時的感動,遠遠蓋過了剛組好原廠設定時的所有失落感,當我仰望展示架上的滅星者時,那種滅星者臨空的震撼感真是無法言語,套句樂高星戰迷的話.....帝國武力的威嚇感滿滿

帝國的榮耀:帝國級滅星者 (達斯維德的座駕) 編制於執法艦隊,直接由達斯維德指揮

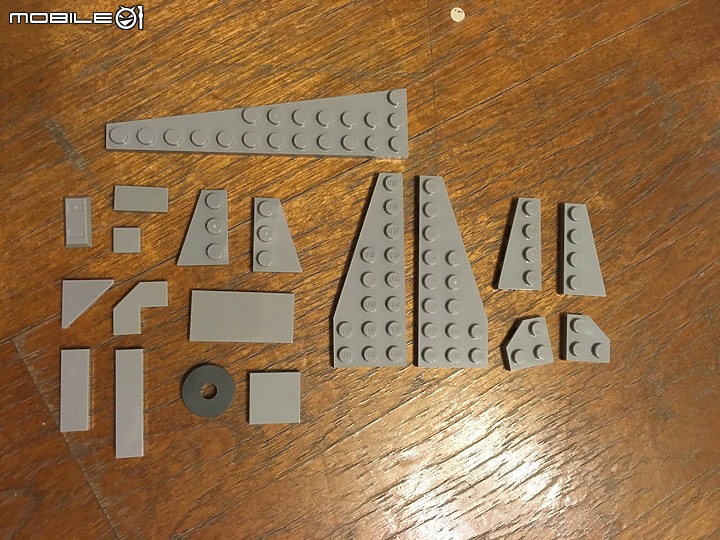

這次改裝是以MKII艦型 為藍本,且滅星者船身的平滑與紋路會需要數量相當龐大的各式平滑零件,當然上船殼的浮凸結構也需要不少斜切薄板來塑型.

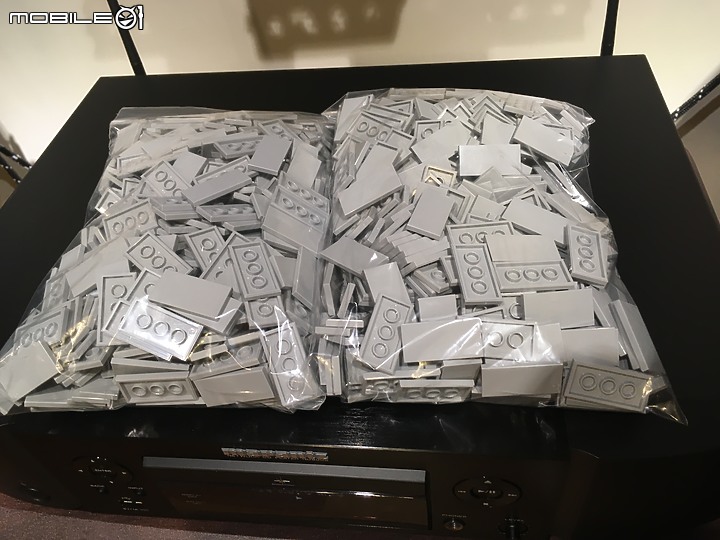

這次改裝可以成功實在是很幸運的可以買到需求量最大的2x4平滑薄板,大約需要到7~800片左右,還不包含其他各種平滑、顆粒薄板.

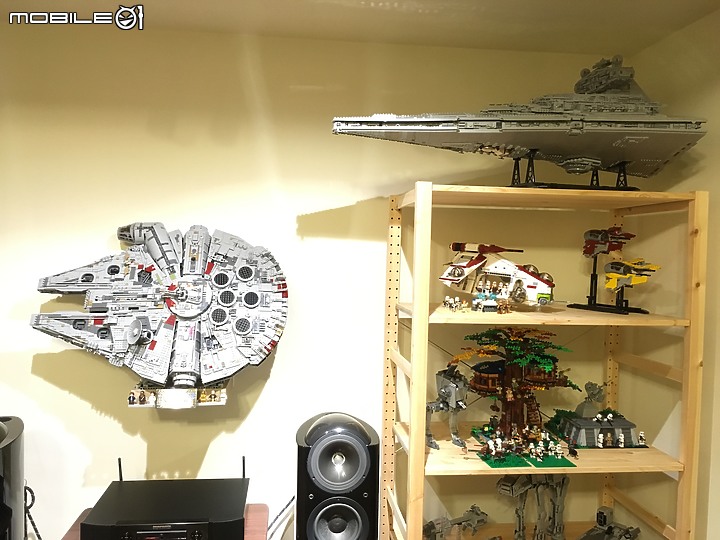

10月所買的IEKA貨架最上層就是留給這艘滅星者的位置


與千年鷹相輝映


槌頭艦與貨船擺在滅星者旁可見滅星者有多麽大一艘

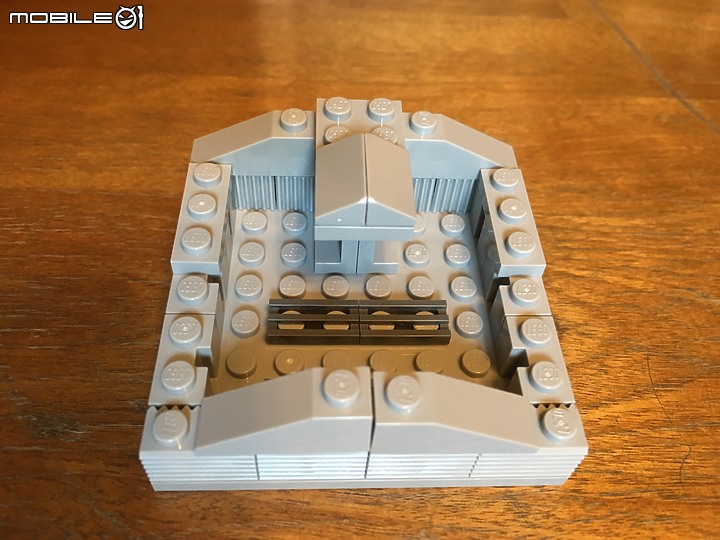

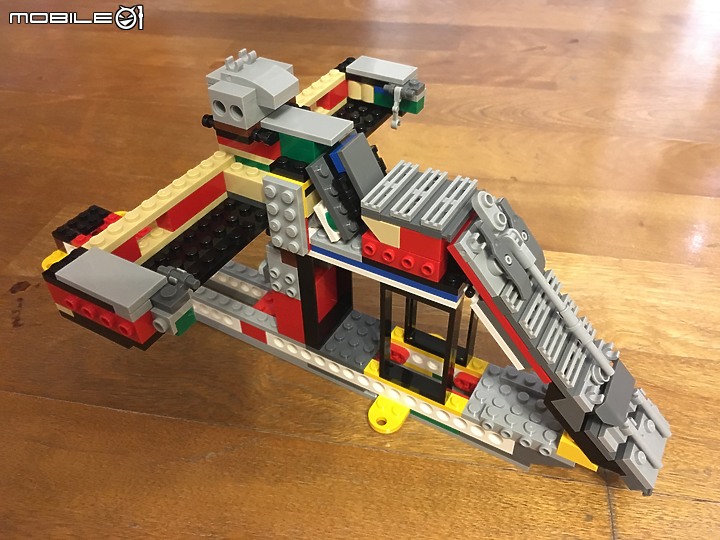

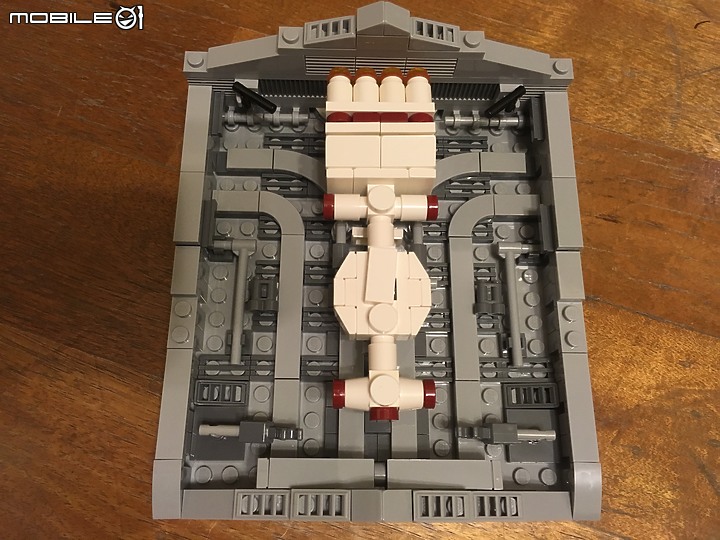

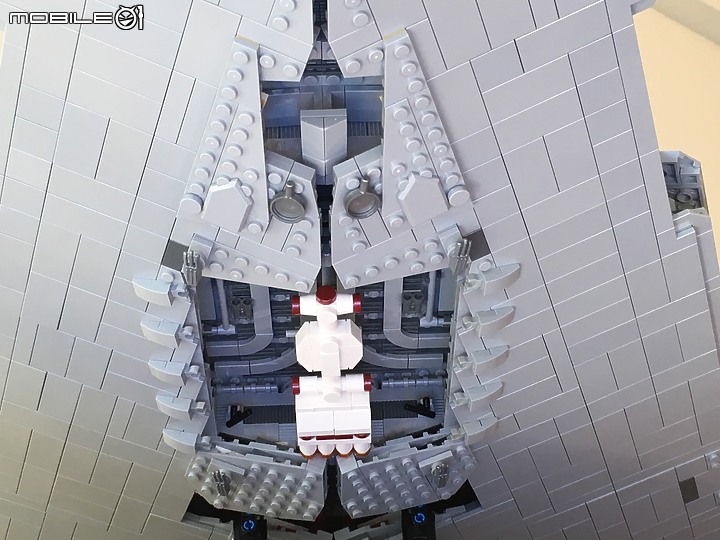

滅星者船塢改裝


實際裝上後

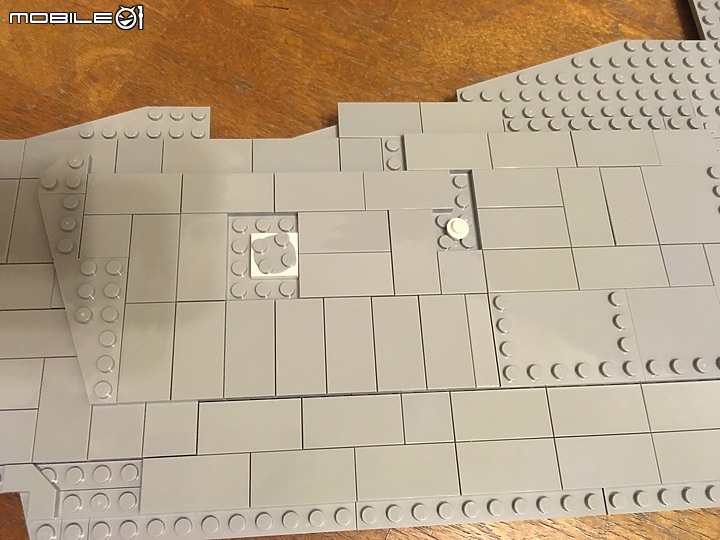

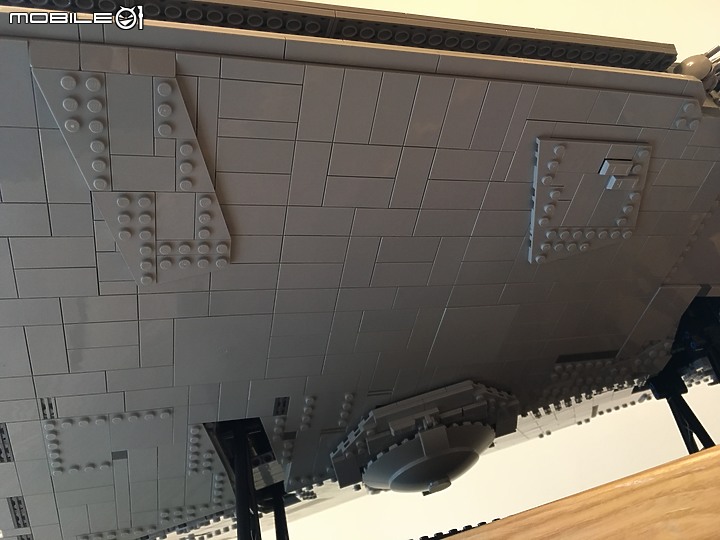

艦底平滑後的樣子

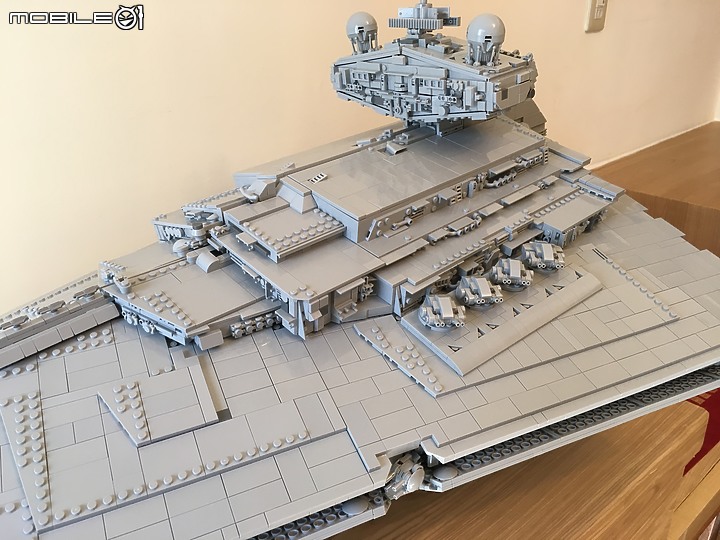

艦島前的砲塔

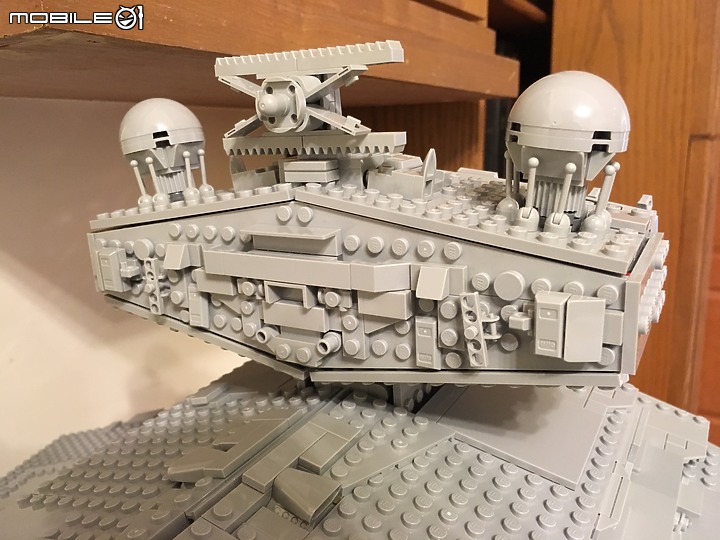

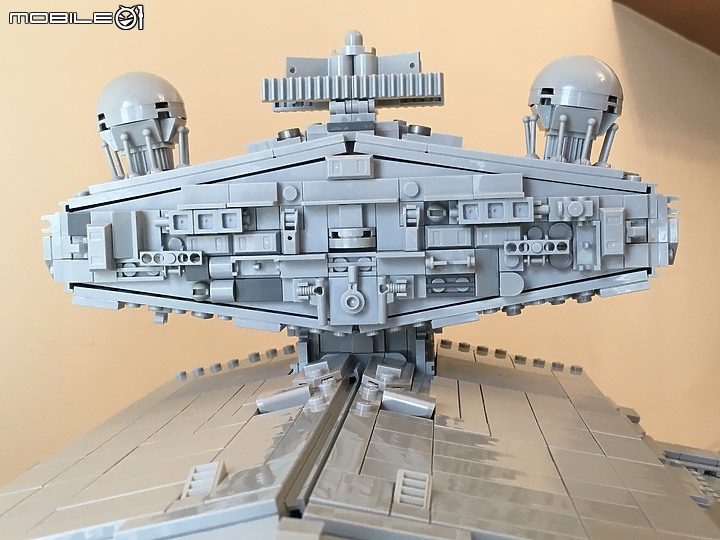

艦橋正面重新打造


艦橋兩側重做

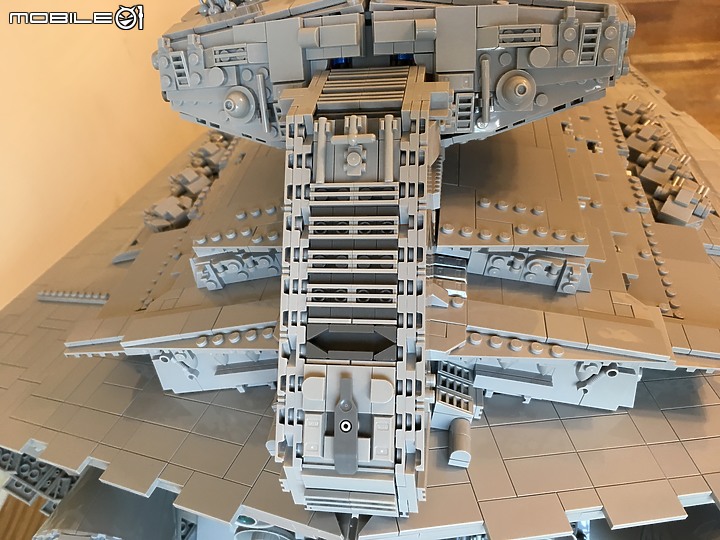

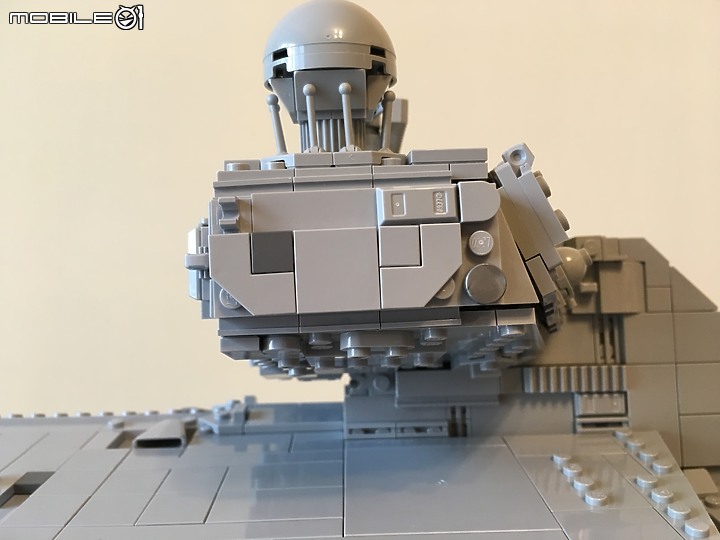

艦橋後塔樓重做




重做推進器底部結構

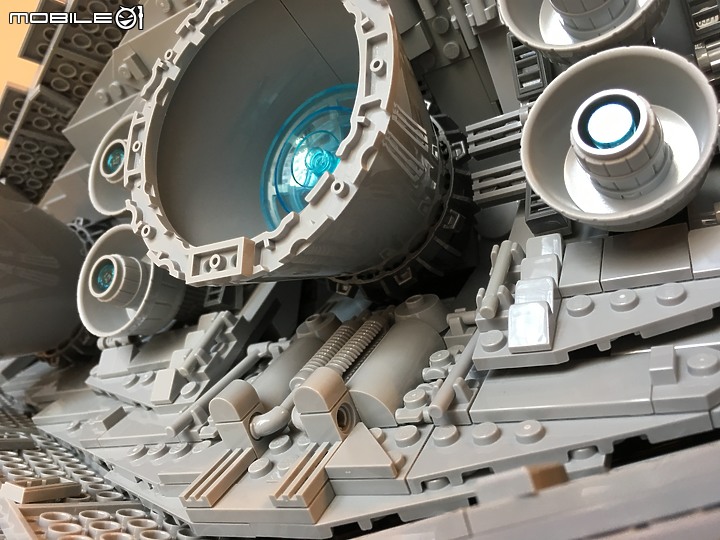

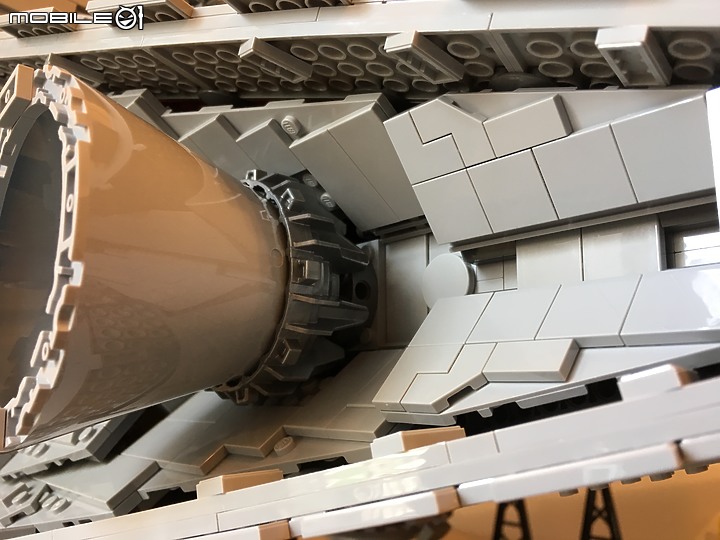

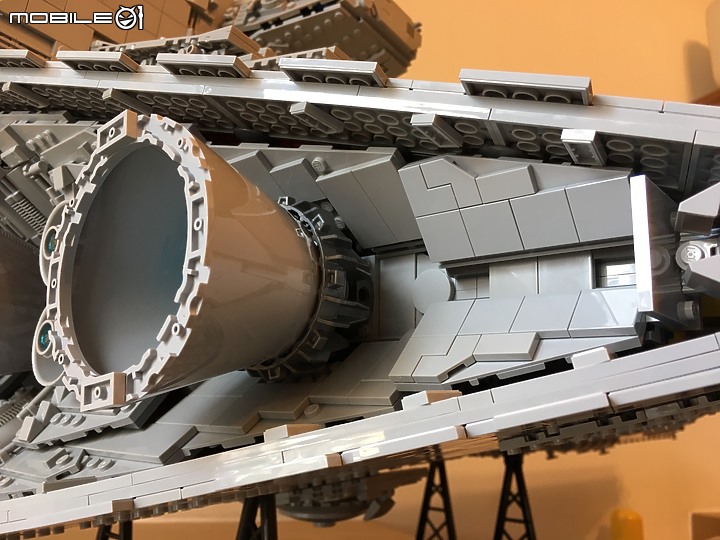

推進器噴嘴周邊細節重做


推進器周邊平滑化

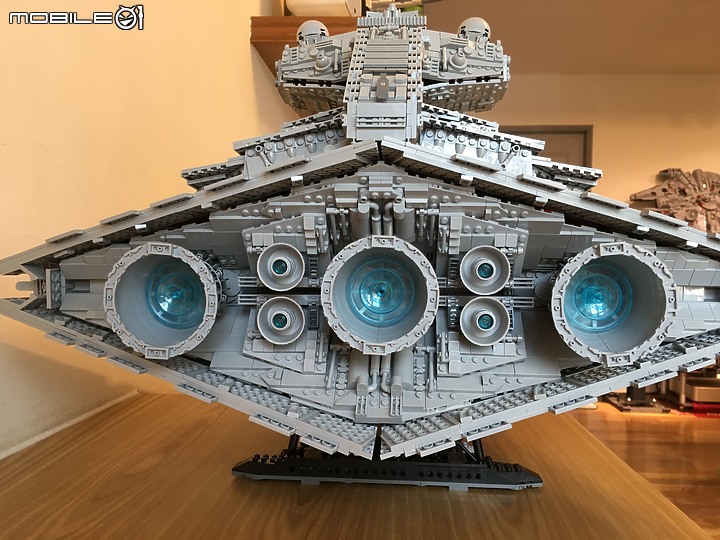

艦尾推進器完成

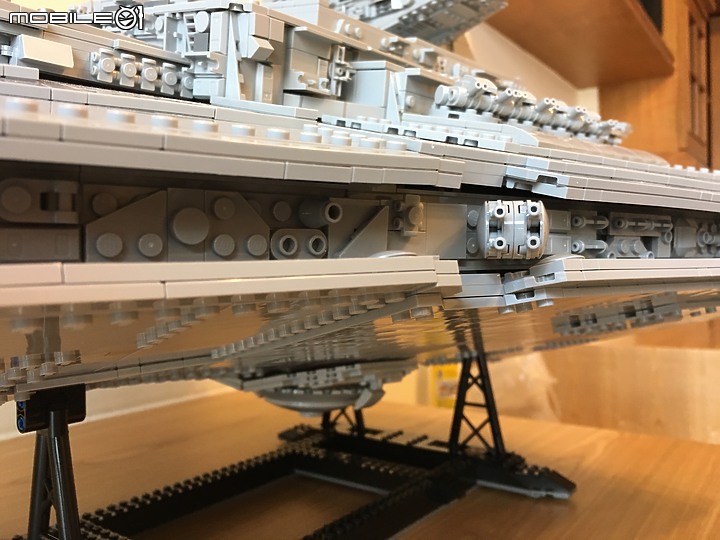

艦身兩側砲塔底座重新打造


應用轉向結構讓砲座可以順艦島方向一致


砲塔重做

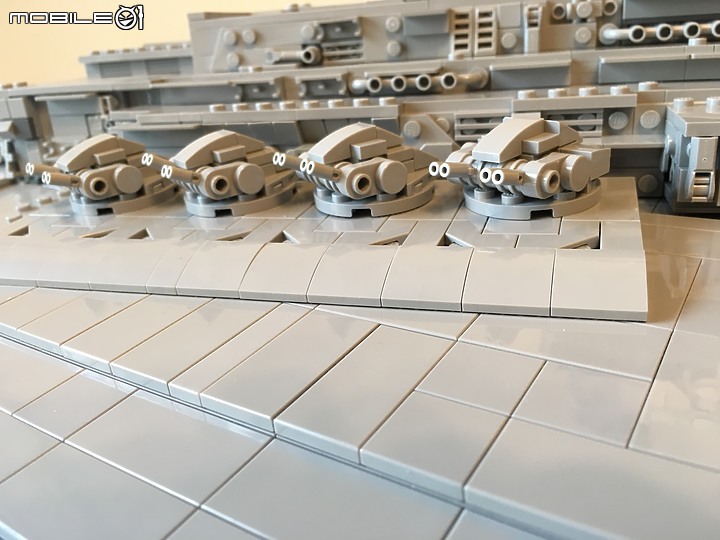

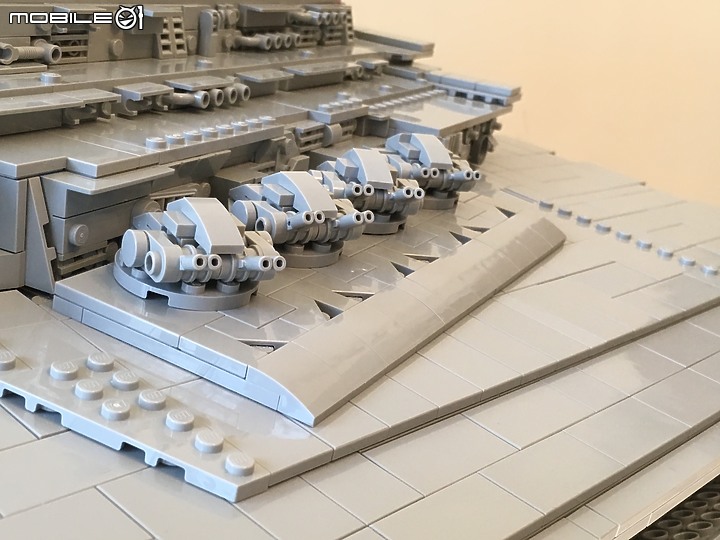

砲塔與砲座完成


砲塔正面


砲塔側面


船舷砲塔

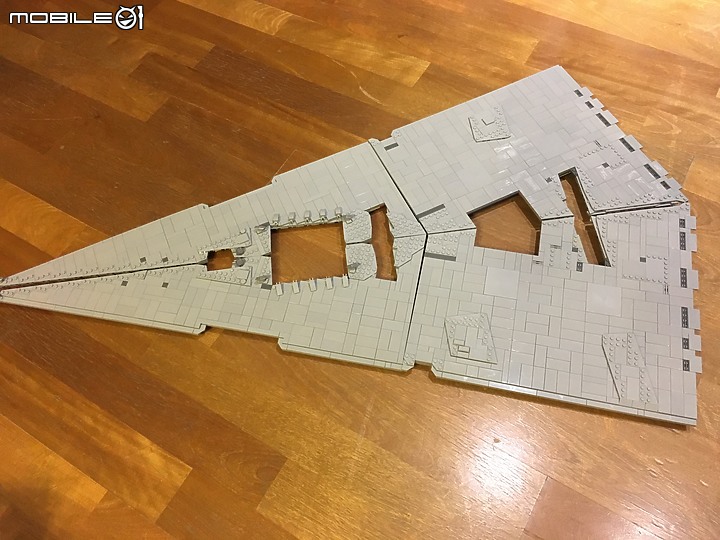

艦底浮凸結構與平滑化


裝上後的艦底

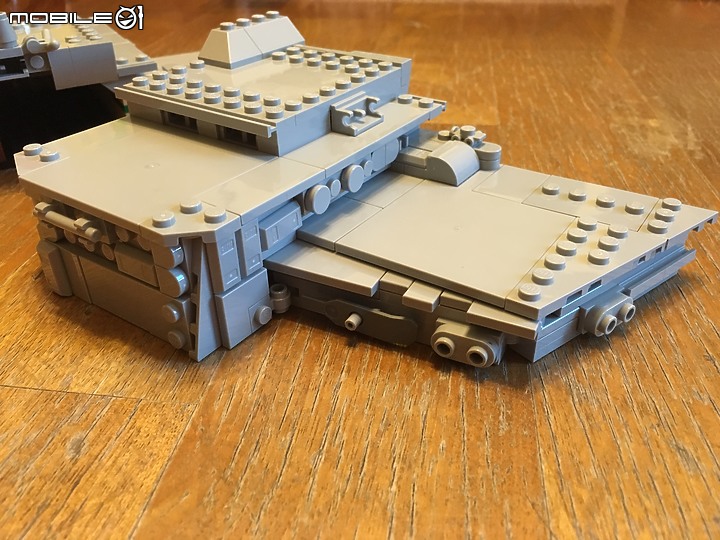

SW-0608 貨船

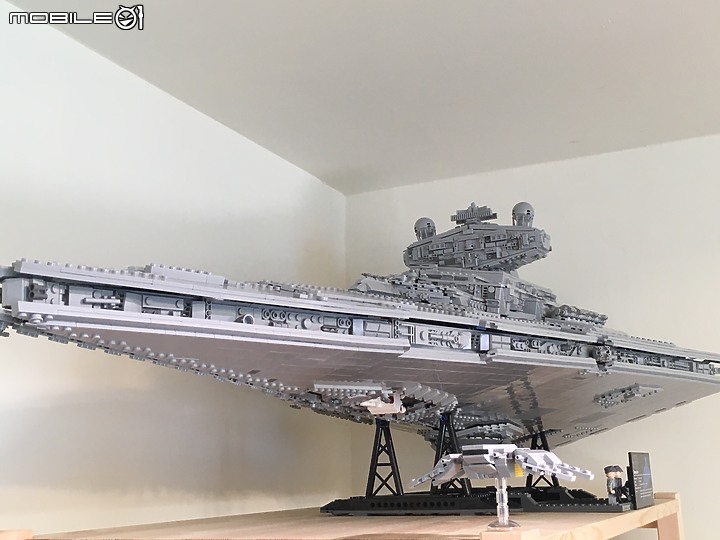

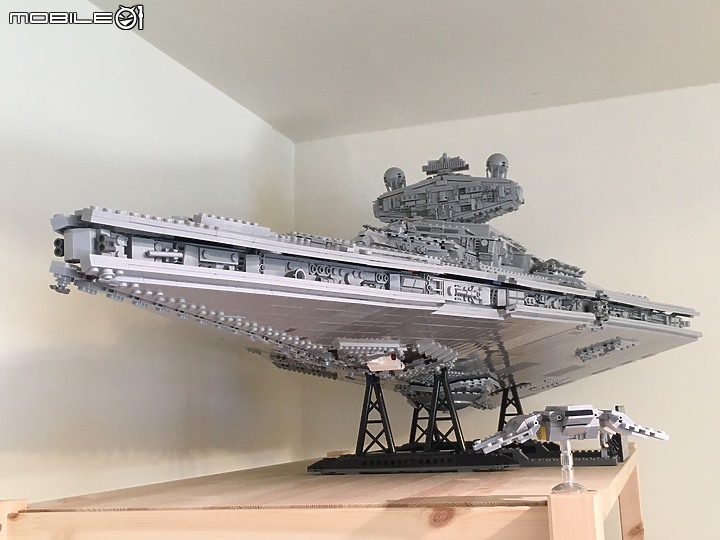

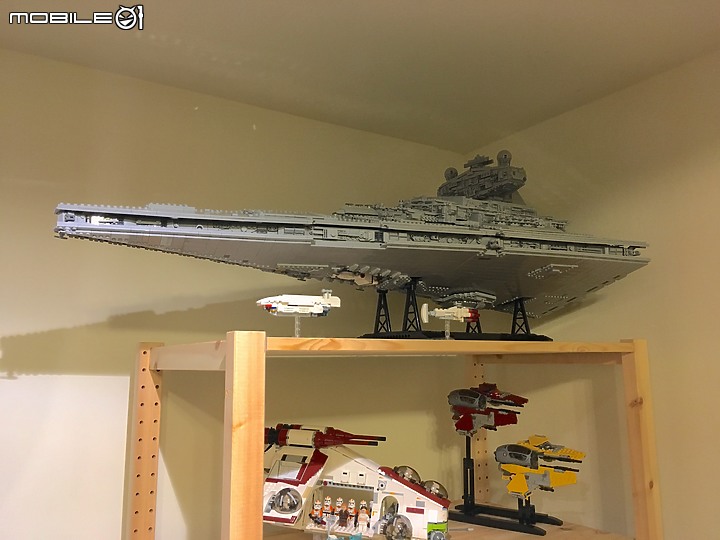

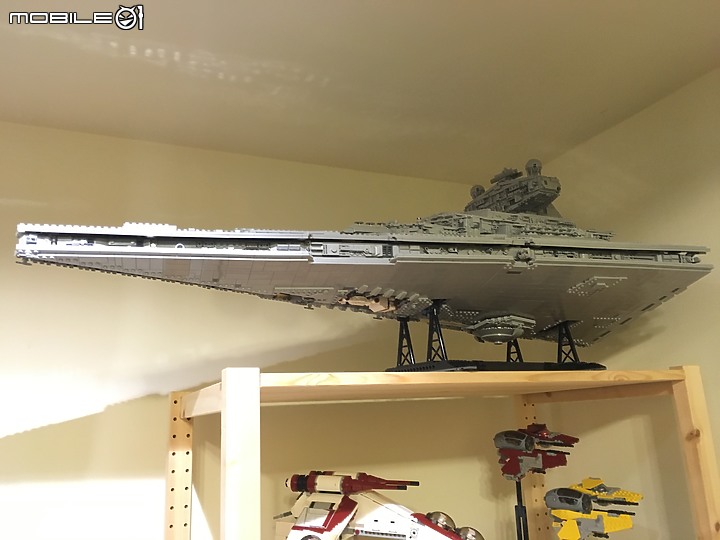

完工囉~~~~看看他上架的樣子!!
























樂高原廠的平滑帶顆粒薄板船殼零件幾乎全拆了,幾乎重新打造

改裝後估計約6千片,船艦重量已達9公斤,非常有份量

喜歡星戰樂高終極收藏的星戰迷,小弟簡單的介紹這艘75252原廠與改裝後的狀態,讓想要入手的有個心理準備,是以原廠將就將就就好,還是要學小弟一樣大刀闊斧的改裝這艘滅星者讓它恢復他原有的霸氣就看各位囉!!
2019-11-17 16:53 #1
Bear4212 wrote:
樂高在今年2019年...(恕刪)


超棒的分享
Bear4212 wrote:
樂高在今年2019年10...(恕刪)


MOC樂高魂
bacon777 wrote:
MOC樂高魂...(恕刪)

小弟只是實在看不過去動手整容而已啦,電影被迪士尼搞爛,玩具被樂高毀容,自從銀河帝國皇帝駕崩後可憐的星戰好慘~~~實在應該恢復帝國新秩序,省得讓迪士尼這群腐敗的新共和議員(董事會)們給毀了
Bear4212 wrote:
小弟只是實在看不過去...(恕刪)


偷偷的告訴你,四部曲和五部曲的滅星者戰艦是不一樣的....
樂高出的是四部曲MKI Devastator號,你找的參考圖片卻是五部曲才製作的MKII Avenger號

連俠盜一號電影都有特地按照四部曲的造型做
最簡單的區分方式是艦橋上的陣列雷達是躺著還是立著
四部曲後面的大噴射口上有三個扇葉
以及左右兩邊的砲塔形狀不一樣

所以樂高的造型基本上並沒有做錯.....

給你四部曲的拍片道具照片






你可以自行google兩個版本的差異
不過四部曲的滅星者艦橋雷達雖然在電影中與俠盜一號的CG版都是立著的

四部曲電影畫面


俠盜一號電影畫面



但全球道具展到處巡迴後雷達可能是被撞掉了,被搞不清楚的展覽工作人員黏回去變成和五部曲一樣躺平的
所以在道具展拍到的四部曲滅星者雷達會是躺平的


四部曲的滅星者拍片道具比五部曲的滅星者道具模型小很多也簡陋很多,所以五部曲中有遠鏡頭的滅星者都是用四部曲的那台道具,尾部引擎只有三顆大的會亮,而且噴射口上都有三片扇葉,五部曲的噴射口上反而沒有,而且五部曲的四個小噴射口都有裝燈都會亮


(五六部曲都是MKI MKII兩款滅星者道具模型都有使用)

其實連BANDAI也搞不清楚滅星者有分這兩款,還在五部曲MKII的模型附上反抗軍TANTIVE IV船艦,歐美粉絲比較搞得清楚 XD
TB5312 wrote:
偷偷的告訴你,四部曲...(恕刪)

感謝T大解說,您沒解說小弟還真不知道同為帝國級滅星者還分MKI與MKII,小弟再找資料時在國內還真找不到相關細部圖檔更別談有這些細部解說,有些還相當模糊有些則只有電影裡面的正面照,亞洲對於星戰的資訊真的相當貧乏,所以您的意思是小弟在國外所找到的這細圖是屬於MKII型囉,而EP4面那艘攔截 坦地夫四號的那艘是MKI,是這樣嗎?感謝您啦

原來MKI艦橋塔樓後方那個洞是真的存在...
Bear4212 wrote:
感謝T大解說,您沒解...(恕刪)


是的,其實MKI和MKII應該算是拍片道具的分類
因為五部曲又做了更大更精細的第二台,所以就叫MKII
原本四部曲那台就變成MKI了
應該是道具人員給的命名,通常都是在講道具的書上會用MKI和MKII稱呼

而在星戰世界裡,後來在EU擴充宇宙的小說漫畫遊戲等領域哩,後來有了官方定義的詞彙
(畢竟太多粉絲注意到有兩種不同款式)

MKI就命名為Imperial I-class Star Destroyer
https://starwars.fandom.com/wiki/Imperial_I-class_Star_Destroyer/Legends

MKII則是Imperial II-class Star Destroyer
https://starwars.fandom.com/wiki/Imperial_II-class_Star_Destroyer/Legends
這組樂高好棒,羨慕死所有星戰粉絲
可惜經典都停留在舊版了
最近新的幾集都是悲劇
不知道在演什麼
peacemaker363636 wrote:
這組樂高好棒,羨慕死...(恕刪)

我喜歡樂高就是他不會只讓你把作品停留在某個階段,而是可以透過雙手自己MOC成個種階段各種場景,讓那些經典一幕的像是永恆般的留在你的展示櫃、書櫃、電視櫃上陪著影迷
狂人,續millennium falcon又一佳作,厲害!!!
