自動控制-->FUJI三相電磁開關的疑問

請問有人對電磁開關了解嗎？
或者是可以指點我去哪個教學網站，先說聲謝謝！
自動控制-->FUJI三相電磁開關的疑問

FUJI Magnetic Contactor
編號SRC 3631-5-1 200-220V 50/60Hz
這顆本來用來接在振動馬達之前，經由按鈕啟動，昨天要把它改成腳踏開關
結果拔一拔有一條線沒記到，不知道應該接哪裡？
自動控制-->FUJI三相電磁開關的疑問

圖3紅色圈選處為按鈕開關其中一線，綠色圈選處為按鈕開關另一線以及220V三相其中一線
220V進入電源接在1,3,5 馬達的電源接在2,4,6
自動控制-->FUJI三相電磁開關的疑問

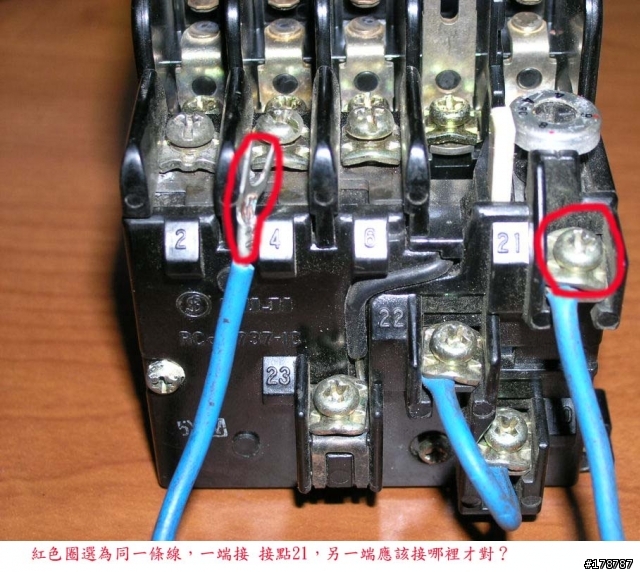

問題在圖4紅色圈選處，一端接在21，另一端我不知道要接哪裡？那是接地嗎？

有沒有哪些網站可以找到電磁開關的資料？

2006-12-03 13:42 #1

文章關鍵字

電磁開關 FUJI三疑問

Charles Laih

1440分

2樓

Charles Laih

個人積分：1440分

文章編號：1985639

看不太懂？？
可以提供一下震動馬達是三相還是單相？？可以把整個控制盤的線路拍出來嗎？
這樣我才知道要怎麼接。
或是把有作記號的線先裝回去，然後提供一下剩下的那一條線的另一端接甚麼。

2/10 - 長腿秀英的生日！ 9/22 - 舞后孝淵生日！

ＴＺ

78分

3樓

ＴＺ

個人積分：78分

文章編號：1985643

接23

123到台灣,台灣有個阿里山

改天辦個"最有創意湊字文"大賽

網上網下都有點吃力.... 喵!! 喵!!

vege1219

102分

樓主

vege1219

個人積分：102分

文章編號：1985881

ＴＺ wrote:
接23123到台灣,...(恕刪)

謝謝TZ的回覆，可是你圈起來接點23那裡我螺絲沒有鎖開過，所以原本可能不是在那邊，
會不會原本根本就沒有鎖？
也順便請教一下，21和23相接有甚麼作用嗎？
另外一條藍色線10和22相接又有甚麼作用呢？
不曉得基本電學的書有沒有教這個？我記得以前讀電子科好像沒教過電磁閥...
這該找那一方面的書呢？

vege1219

102分

樓主

vege1219

個人積分：102分

文章編號：1985949

Charles Laih wrote:
看不太懂？？可以提供...(恕刪)

振動馬達應該是三相，因為纜線是接三條線！
照片可能來不及照，因為人不在工廠，明天又要急著用....

KOBAYASHI

803分

6樓

KOBAYASHI

個人積分：803分

文章編號：1985960

看了標題我以為是氣壓或液壓的電磁閥，原來樓主指的是電磁開關阿

第2張圖應該會有標示電磁開關的線圈要接哪兩個點，最好照一張清楚的比較好判別

vege1219

102分

樓主

vege1219

個人積分：102分

文章編號：1986030

KOBAYASHI wrote:
看了標題我以為是氣壓...(恕刪)

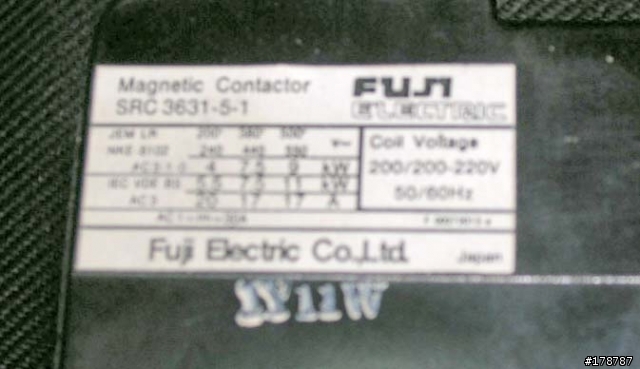

照不出來，我用Keyin的好了

JEM LR	200*	380*	500*	V~
NKE.8102	240	440	550
AC3.1.0	4	7.5	9	kW
IEC VDE BS	5.5	7.5	11	kW
AC3	20	17	17	A
	AC1=1th=30A

ＴＺ

78分

8樓

ＴＺ

個人積分：78分

文章編號：1986032

可否先用電表量出21 22 23這三點中哪兩點相通(線先拆掉)

我猜9;10式COIL接點

vege1219

102分

樓主

vege1219

個人積分：102分

文章編號：1986060

ＴＺ wrote:
可否先用電表量出21...(恕刪)

我量出來21,22相通

vege1219

102分

樓主

vege1219

個人積分：102分

文章編號：1986073

ＴＺ wrote:
可否先用電表量出21...(恕刪)

9在上面接按鈕開關的白線
10,22有短路，什麼是COIL？
另外我原本的按鈕開關只有兩條線，但是我買回來的腳踏開關是3條線
那我是不是只要用NO那兩條線就可以了？讓他踩下去時變成導通就可以？
NC那一端就不要管他。
