DIY自制機車乘客腰靠墊+小改擋風鏡

因為每個月都要從台南市騎機車去一趟嘉義財神廟拜拜,想讓老婆後面能有依靠的腰靠墊比較舒服,上網拍找機車靠墊,發現網拍都賣好貴1200~1900,乾脆用自己的專長跟週邊能利用的材料自制腰靠墊!
我本身是做車床的,公司裡有些材料剛好用的上,至於腰靠墊呢!我突然想到汽車座位上的可拆式小枕頭剛好可以用,上哪去拿呢?又剛好公司對面住一位汽車廢五金的老闆,又剛好他今天拜託我們幫他焊接機車用的小託車,就順便跟他要一個!他隔天帶一個可調五段式的小枕頭給我,真是太感恩了!哈哈!
首先,先切一段19.5公分長,寬約2in的角鐵,把90度敲成約100度,不然等小枕頭鎖上去座墊會蓋不上去,再用氧氣乙炔割出弧形,再用沙輪機把切割的地方磨順,再鑽孔讓小枕頭的腳插入(這樣感覺比較穩固),在鑽兩個螺絲孔後拋光!螺絲孔有點沒抓準,不過鎖上去看不出有歪!

DIY自制機車乘客腰靠墊+小改擋風鏡
然後把小枕頭用CO2焊接!
因為機車的螺絲孔跟塑膠殼有高低,所以我另外做了兩顆0.6公分高的墊片,放上去高度還剛剛好不會壓到塑膠殼,焊接好等冷卻再噴銀漆!

DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡

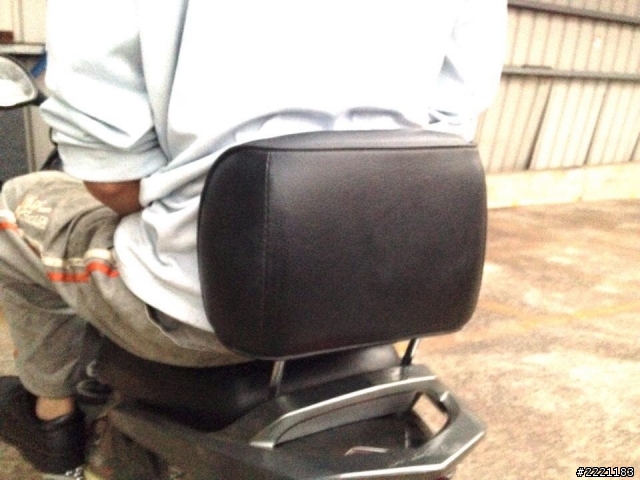

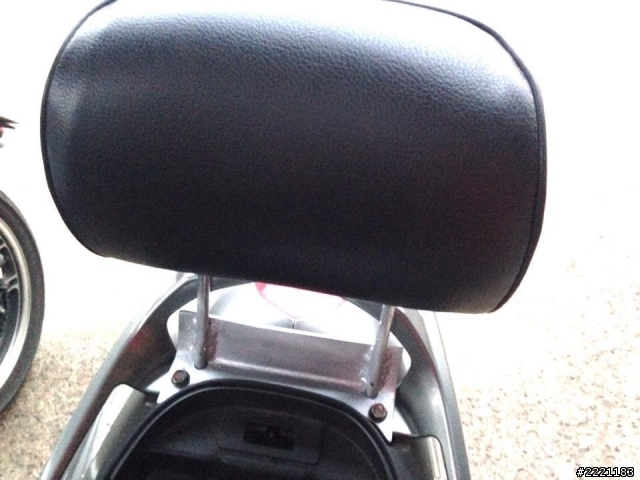

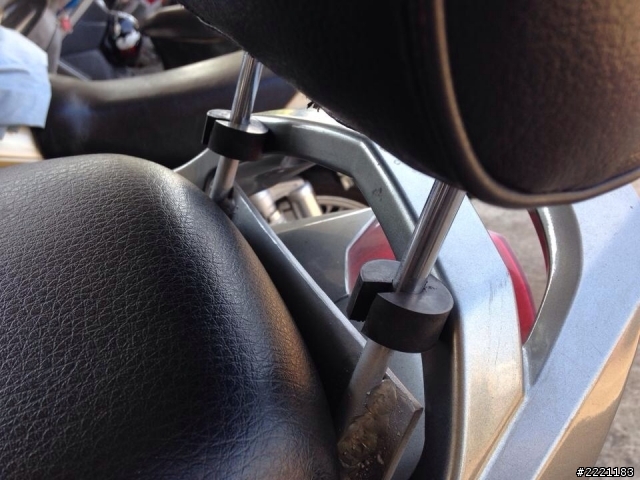

以下是安裝好的樣子!
看起來很大,其實不會,而且還剛剛好!雖然手工粗了點,但卻比外面賣的穩固,看了網拍賣的靠墊,有些做的很不錯,有些做的....(心想,這個能用嗎?)
以上我花了1.5小時制做!包括找材料!成本=免費!以上!請指教




DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡

補2013/11/24 在機車精品店找到一個大小我喜歡的擋風鏡,(忘記拍未拆封的樣子)可是G5卻不能用!沒關係我來小改一下!擋風鏡450。

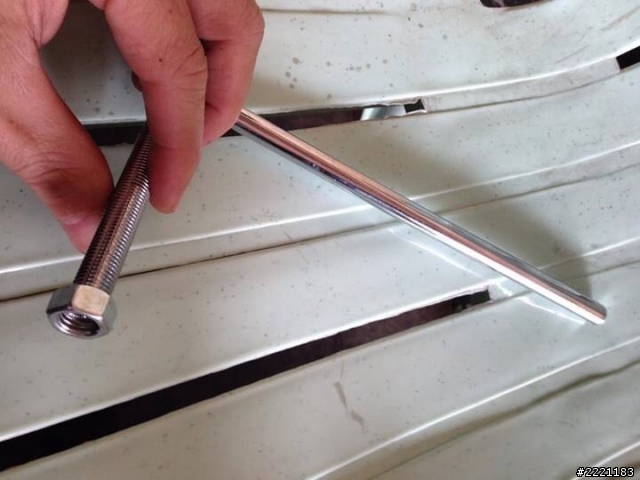

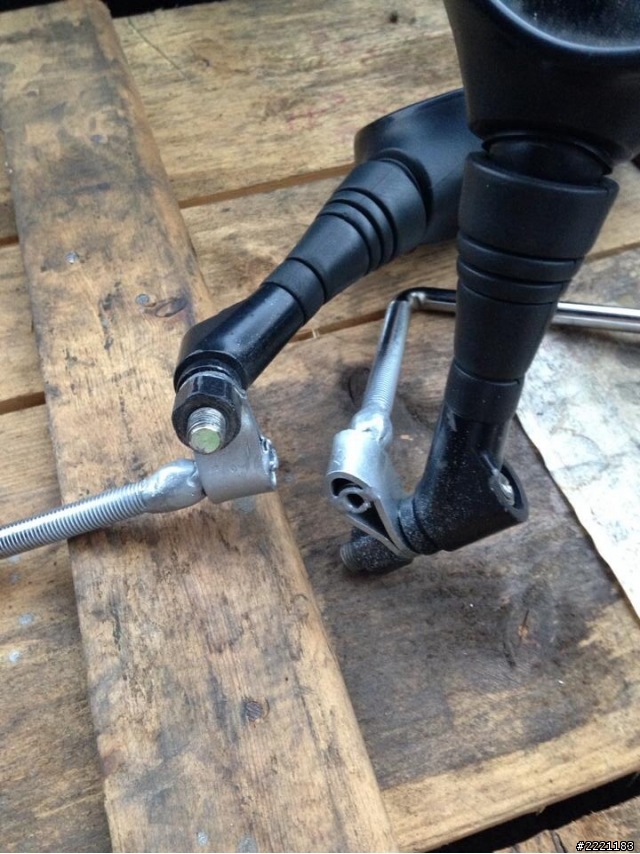

由於腳架不夠長,另外找兩顆螺絲加長,焊接後拋光!
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡

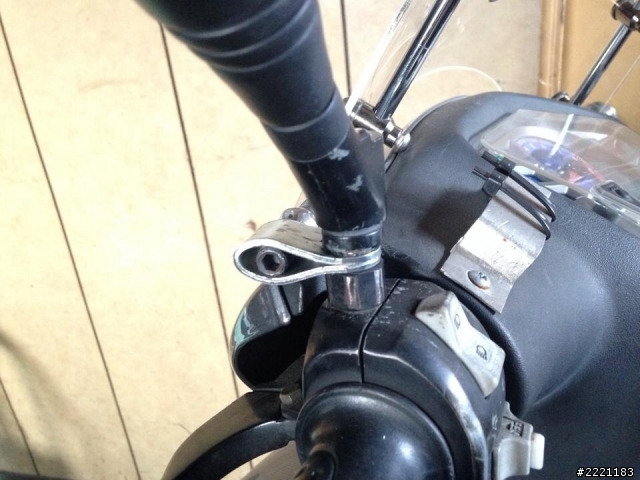

再將附送的鐵環敲成我要的型狀!

DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡

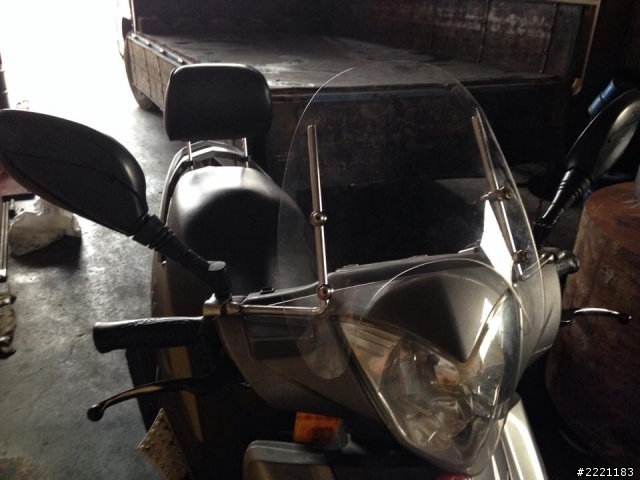

試裝!

DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡
將兩邊點焊後上漆!

DIY自制機車乘客腰靠墊+小改擋風鏡
DIY自制機車乘客腰靠墊+小改擋風鏡

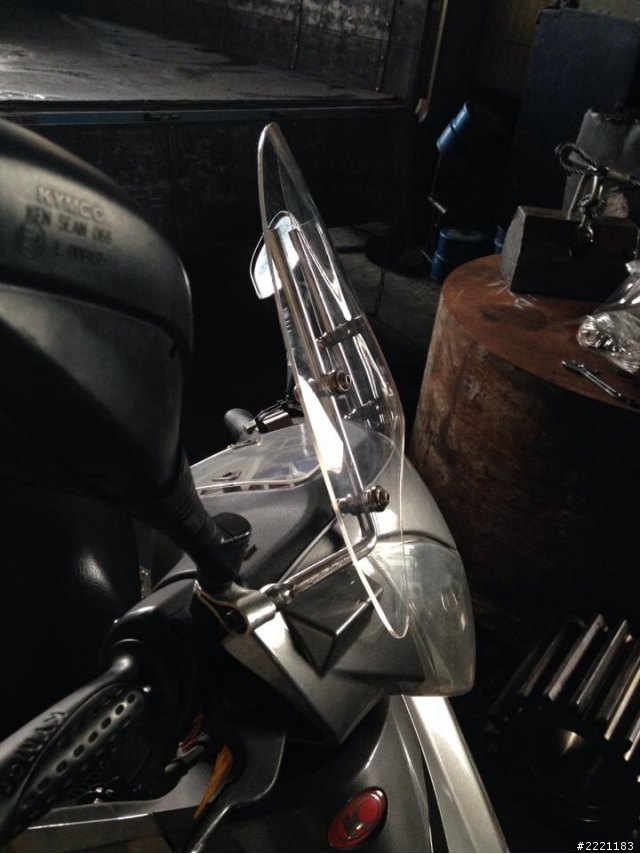

組裝後爲了安全起見再將超出擋風鏡上方第二顆螺絲的支架磨掉!

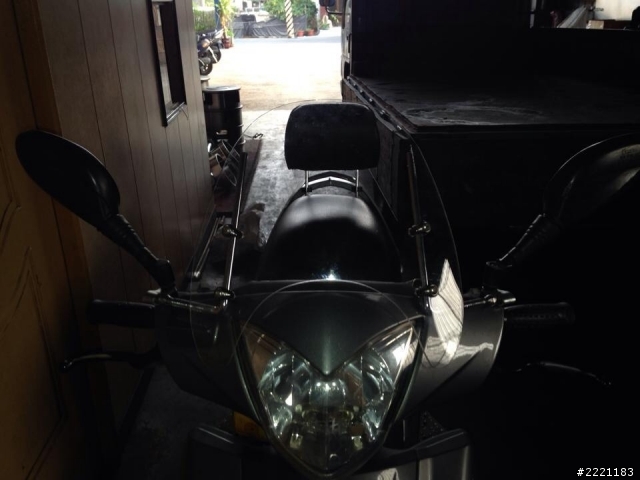

使用心得:從公司回家的路上,覺得降低約一半的風阻,騎乘起來感覺很不錯!
回到家再用幾年前買的一大捲保護貼裁一片貼前面增加壓克力的強度!使用起來給的分數約90分!


DIY自制機車乘客腰靠墊+小改擋風鏡
由於鏡面有弧度貼上去皺皺的,所以就不拍上去了!

DIY自制機車乘客腰靠墊+小改擋風鏡

DIY自制機車乘客腰靠墊+小改擋風鏡
實用性一百分!!!

這之前確實有想過,頭墊取得容易,鐵架焊接卻是麻煩的地方,CO2焊接要錢的,鐵材也是

可用白鐵當鐵架,焊接也用CO2白鐵焊接,更水~~~
lily11533 wrote:
實用性一百分!!!這...(恕刪)

當初也是想用白鐵,因為白鐵還要另外買,而且乙炴無法切割白鐵,弧度需用磨的所以才放棄,而就地取材使用角鐵!

iphone 粉絲 wrote:
因為每個月都要從台南...(恕刪)


夠霸氣!!!!
實用度滿點,DIY土炮精神一級,不過我看了怎麼有點想笑~是SIZE的關係嗎?好像看到單人座敞篷車.
iphone 粉絲 wrote:
因為每個月都要從台南...(恕刪)


這固定點會斷掉 不是下支點斷就是 椅靠這邊支點斷



別一股死腦經的靠在靠背上

請小心
├愛像是什麼┼只能用人生百態去看待┤

葡萄不一樣 wrote:
這固定點會斷掉 不...(恕刪)

恩恩!當然不會靠的太離普,只是微靠著而已!謝謝提醒!
