[教學]利用AndAndo軌跡記錄軟體 製作軌跡相片地圖

因前些日子到日本遊玩，事前就準備好要做旅遊軌跡的紀錄，也拜讀了一些大大的文章，但當時晚上回到飯店做這些軌跡作業時，卻遇到各種問題...
比方說軌跡間斷錄製，Google Maps被強制分頁（參照了一些文章，但還是沒有完美解決）....等
遇到問題就開始找解決方式，還好該飯店有免費網路可使用，從Google大神找了些文章，然後就是白天走到腳斷掉，晚上弄到手廢掉，不過總算是解決了問題....
以下是我綜合出來的操作流程，供大家參考～


使用軟體：
AndAndo for Android
Google Earth
Picasa
GPicSync
GPX Editor
gpsbabel




A.錄製軌跡

1.開啟AndAndo，開新路線

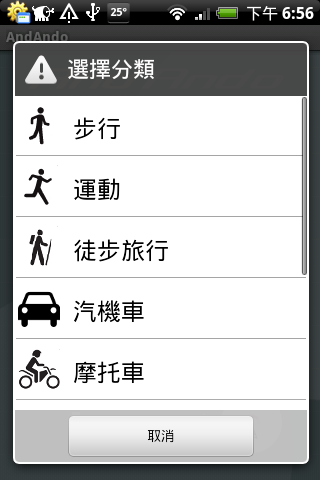

2.選擇類型

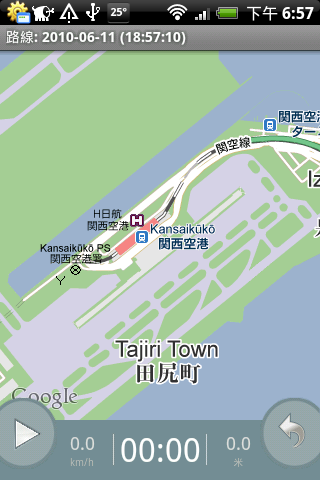

3.開始錄製，按下錄製後會顯示Lock鎖住暫停與停止按鍵，以防不小心按到


（錄製時可以將手機關閉螢幕鎖定，比較省電，也可回首頁做其他操作，如查詢景點查地圖等，他依然會在背景持續記錄，可由狀態列圖示得知）


4.結束錄製，按MENU─＞unlock之後，再按停止即可

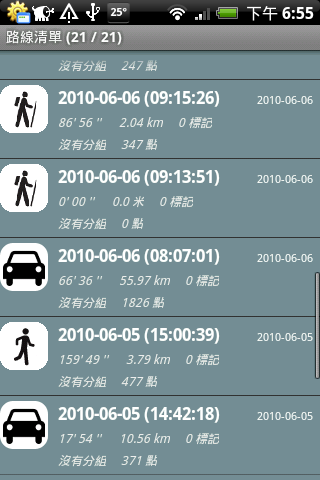

然後回上一步，再進到路線清單就可看到錄製的軌跡。


5.點選軌跡─＞寫入SD卡


6.選擇GPX檔案，就會在SD/AndAndo目錄下產生軌跡檔，檔名為日期+時間
如範例為2010-06-05_(13_20_31).gpx、2010-06-05_(14_42_18).gpx、2010-06-05_(15_00_39).gpx




B.相片部分：將相片寫入GPS座標

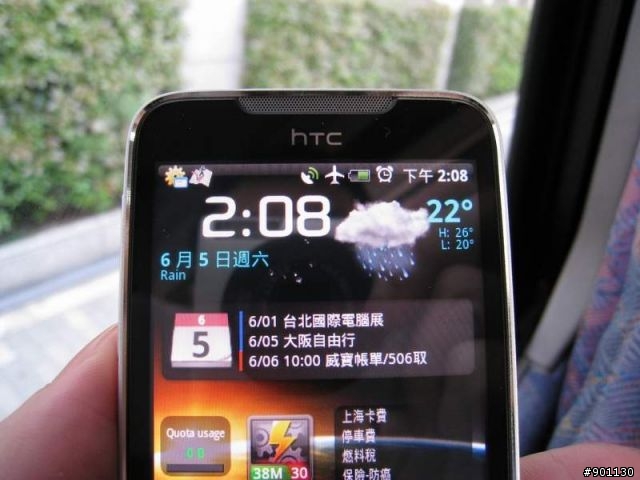

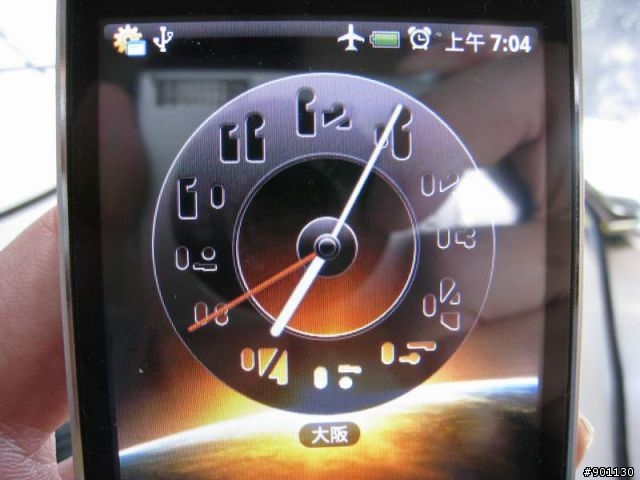

1.事前注意：建議錄製軌跡前，用相機拍下手機（軌跡記錄器）的時間，這樣可以校正GPS記錄器與相機之間的時間差。


2.手機最好設一個有秒數的時鐘，上述時鐘沒有秒針，回到飯店要做時才發現無法確實校正，反正兩邊時間都沒改過，事後就又補拍一張有秒數的時鐘來校正時間差
（或者可以一開始就把兩者時間設為一致，記得最好分秒不差）

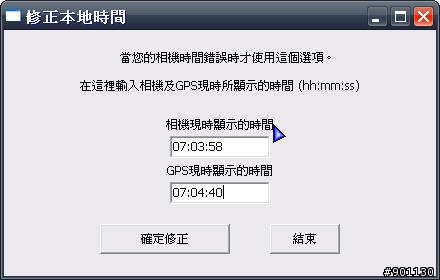

3.安裝GPicSync後開啟程式，選項─＞修改本地時間，將相機時間與記錄器時間輸入，然後按確定輸入後結束離開

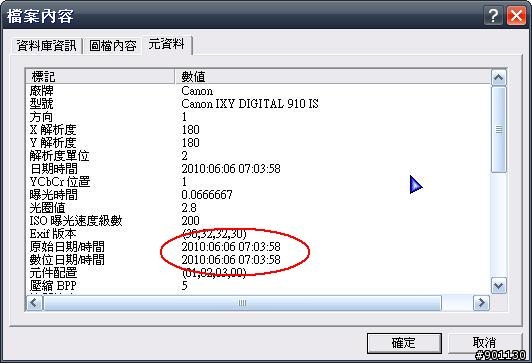

由相片資訊可得到相機時間為07:03:58，而相片顯示記錄器時間為07:04:40

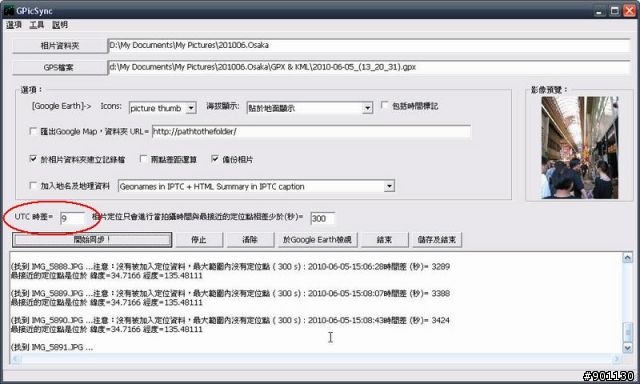

4.選擇好相片資料夾跟GPS檔案後，記得要設定UTC時差，如在日本就是+9（我的手機跟相機都有改成當地時間），然後就可以按開始同步了

一開始時，照之前找到的教學文章，把他設定成台灣時區8，結果處理完發現相片地點完全不對，發現都晚了近一個小時的地點，查找後才發現是這裡的問題。
同步時不一定每張都會可以有對應資料，因GPS中間可能有失去訊號的時候。

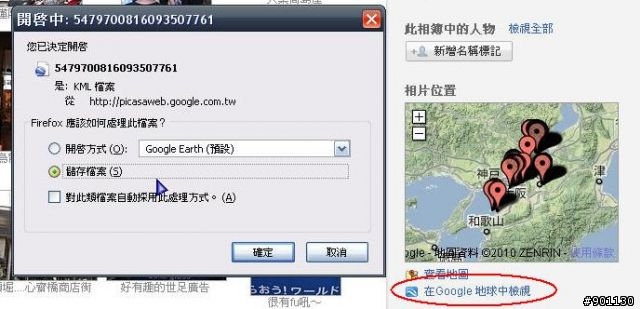

5.處理完後，把相片上傳到PICASA相簿，然後開啟網路相簿，點選右方地圖下面的"在Google地球中檢視"，存下相片之KML檔（存檔時若無副檔名，請自行補上副檔名KML，如5479700816093507761.kml）




C.軌跡部分：將軌跡合併與瘦身

1.合併多段軌跡
因手機電力問題，更換電池時必須中斷，所以無法從早到晚只製作一個軌跡，此目的在合併當日多段軌跡，若無此需求可跳過這步驟。

1-1.開啟GPX Editor，依順序開啟第一個GPX檔2010-06-05_(13_20_31).gpx


1-2.然後再Add GPX第二個軌跡檔2010-06-05_(14_42_18).gpx

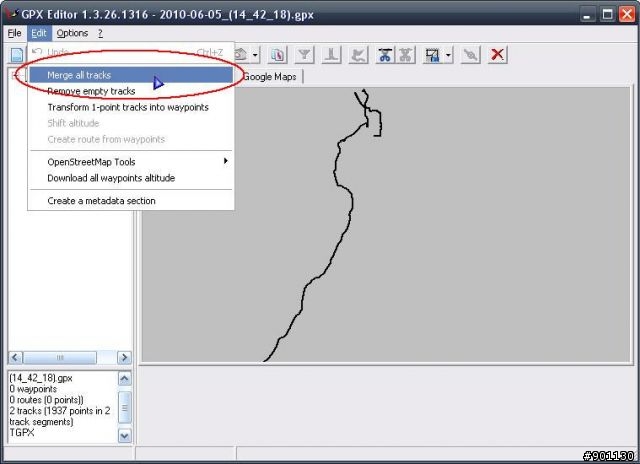

1-3.選擇edit->merge all tracks就完成合併，將合併好的軌跡另存為軌跡GPX檔2010-06-05.gpx


1-4.若還有第3個（如2010-06-05_(15_00_39).gpx），依此類推，但只能依序一次合併兩個，不可一次合併多個
合併完，第1個軌跡檔結束點會直接拉直線連到第2個軌跡檔起點。若一次多個合併，則會出現各終點到各起點的直線路徑。

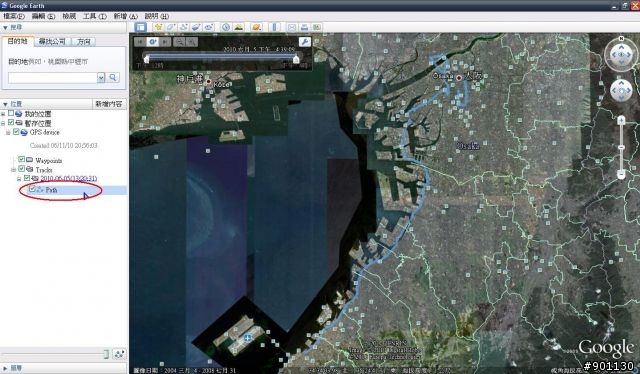

2.用Google Maps開啟GPX軌跡檔2010-06-05.gpx，將最底層Path部分按右鍵另存為KML檔2010-06-05.kml


3.將步驟2之KML檔2010-06-05.kml用gpsbabel瘦身到500個Points以下（我設定400）
此步驟是因為當一個軌跡檔上傳到Google Maps後，若軌跡檔裡的Point超過500就會自動分割，且Google Maps一頁只能同時顯示5個軌跡，超過的就無法同時在該頁面顯示（需翻頁）。

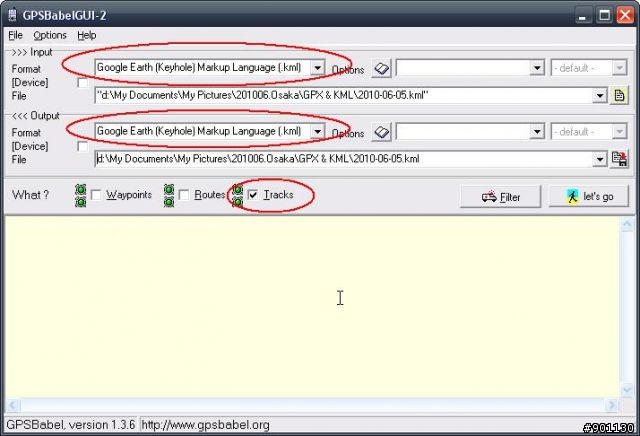

3-1.開啟gpsbabel，將格式選擇為Google Earth (Keyhole) Markup Language (.kml)
並選擇要瘦身的KML檔與輸出檔（我設定同一個，處理完即覆蓋掉原本檔案），然後勾選Tracks

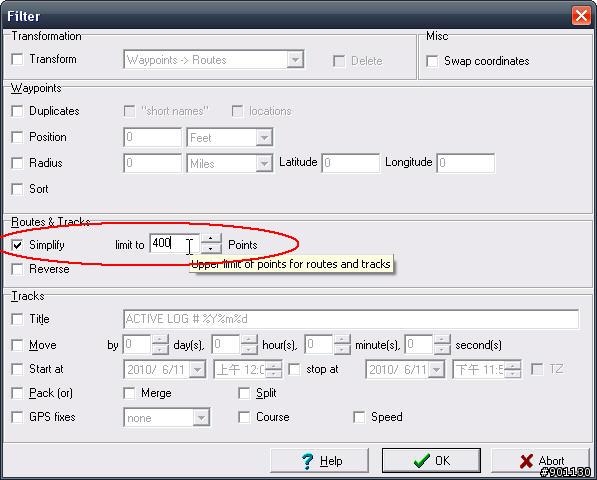

3-2.點選Filter，設定將軌跡瘦身到500個軌跡點以下（我設定400）
（軌跡點愈多，軌跡線愈平滑也愈精準）

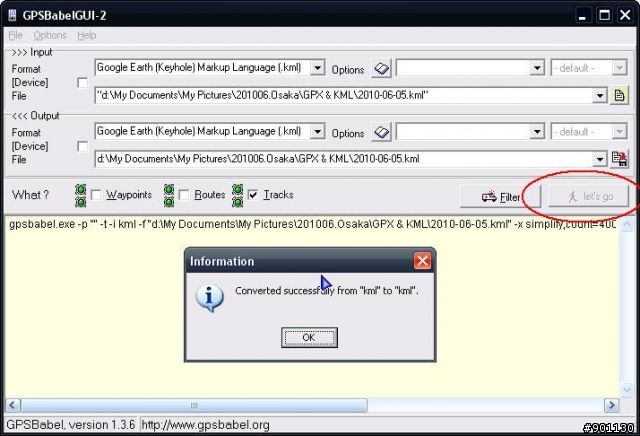

3-3.點選let's go，完成瘦身檔案2010-06-05.kml

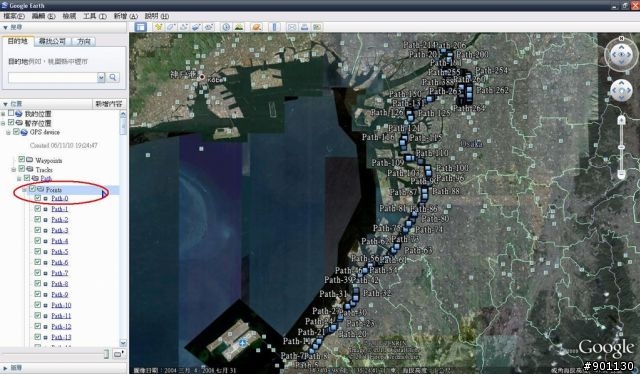

4.將步驟3-3的KML檔2010-06-05.kml再用Google Earth開啟，此處可看到Points下的Path已剩下0～399了


5.點選最底層Path部分按右鍵進內容修改軌跡的顏色跟粗細


6.點選最底層Path部分按右鍵另存為軌跡KML檔2010-06-05.kml＜──此為最終之不分段軌跡檔


若只是想在Google Maps顯示軌跡，到此步驟即可將KML檔上傳。



D.製作軌跡相片地圖

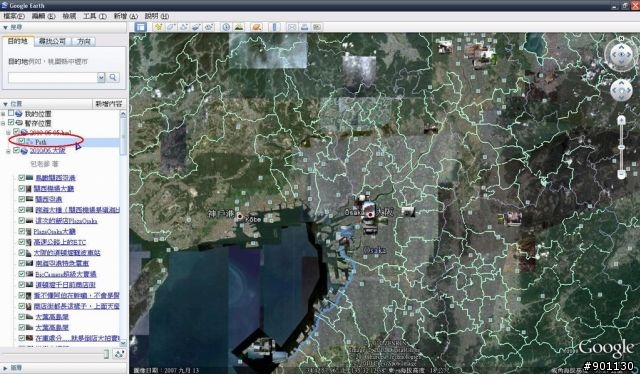

1.用Google Earth開啟相片KML檔5479700816093507761.kml與軌跡KML檔2010-06-05.kml


2.然後把軌跡檔的Path拖曳到相片底下

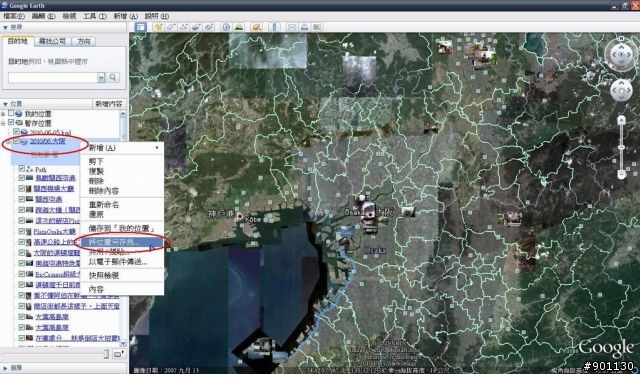

3.然後在相片上按右鍵另存為軌跡相片地圖KMZ檔20100605.大阪.kmz

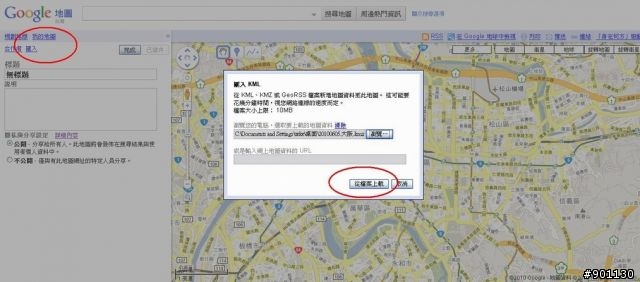

4.開啟Google Maps（當然要先登入囉），點選左上角我的地圖，然後新增地圖，選擇匯入軌跡相片地圖KMZ檔20100605.大阪.kmz


5.噹噹，完成（可看到左邊路徑部分只有顯示一條，沒有切割）～

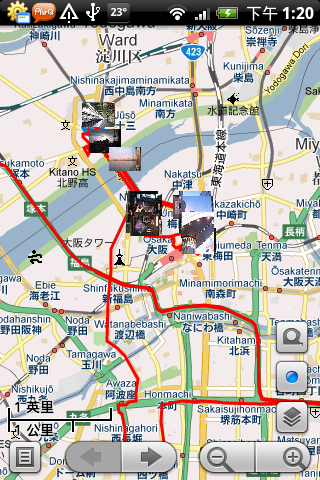

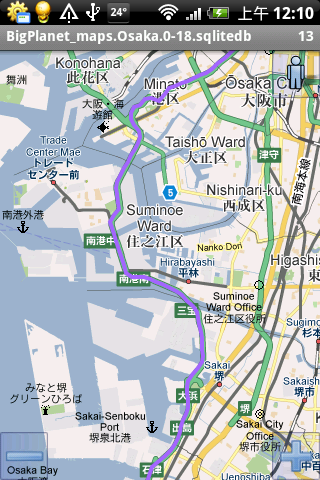

製作完成後，在機器人上的Google Maps的圖層裡也可以看到軌跡相片地圖喔~
