[採訪]微星第二代軍規之H67、P67主機板發表

還記得2009年微星在該公司的顯示卡高階產品中，率先採用頂級品質的軍規元件，不僅在市場上引起相當大的話題，也受到很多玩家的喜愛；之後在2010年該公司的AMD 800系列主機板上，微星也全面導入同樣的軍規標準，讓更多的使用者可以享受到微星主機板與顯示卡的高品質與穩定性。

而在2011年的一開始，隨著英特爾發佈新一代的Sandy Bridge處理器平台，微星除了與其他的板卡廠商一樣有推出多種款式採用H67與P67晶片組的主機板之外，更在這些H67、P67晶片組的主機板上導入第二代的軍規元件，讓購買微星H67、P67晶片組主機板的使用者可以擁有更長的使用壽命、更好的產品穩定性...等。



微星第二代軍規元件說明

首先筆者利用一下發表會中的簡報資料，讓各位網友可以先瞭解微星第二代軍規元件的相關資訊。如下圖所示，為了讓使用者可以享受到更長的元件壽命、更低的工作溫度，進而讓系統擁有更好的穩定性，所以微星在新一代的H67、P67晶片組主機板上採用新的第二代軍規元件。

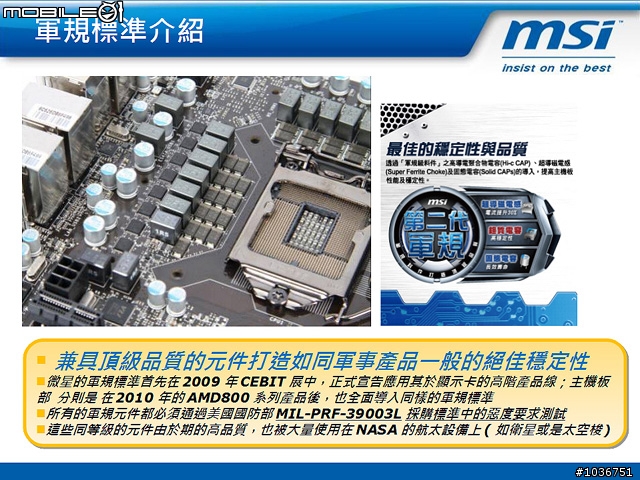

在下圖的簡報資料中，說明了微星之前採用軍規元件在顯示卡與主機板上面的應用歷程，以及軍規元件都必須通過美國國防部MIL-PRF-39003L採購標準中的嚴格要求測試，這些頂級品質的軍規元件也大量被使用在NASA的航太設備上面。


微星新導入的第二代軍規元件包含了三種元件：鉭質電容、超導磁電感以及固態電容等，鉭質電容與固態電容是延續自之前的軍規標準，而超導磁電感則是新採用的元件，它可以提高30%供電效能。


下面的簡報資料說明了鉭質電容的研發歷史以及應用領域～


比起傳統的固態電容，鉭質電容擁有多達八倍的使用壽命以及高效率的散熱特性，而且它的扁平外型可以減少一些主機板設計上的機構問題。


下面的簡報資料說明了超導磁電感可以提升30%供電效能、10%供電效率，提供給使用者更強悍的超頻能力。


在固態電容部分，它是採用鋁質核心的元件，擁有十年以上的使用壽命，並且不會有爆漿的風險、較低的ESR，工作溫度也比較低。


大致上瞭解了微星新導入的第二代軍規元件的一些相關資訊之後，緊接著就來看看微星在這場發表會中所展出的幾款H67與P67晶片組主機板吧！
在下圖的展示桌上面，展示的是採用H67晶片組的H67MA-E45主機板，以及採用P67晶片組的P67A-GD65主機板。



H67MA-E45

先來看尺寸比較小的H67MA-E45主機板，它是採用MicroATX規格的尺寸大小，主機板上面配置了四組DDR3記憶體插槽，最大可以支援到32GB的記憶體總容量；雖然H67MA-E45主機板所採用的H67晶片組可以讓Sandy Bridge處理器內建的整合型繪圖核心提供顯示輸出的能力，不過主機板上面還是有多提供一組PCIe x16插槽，讓使用者可以加裝顯示卡來提升更強的繪圖效能，其他的擴充插槽還包含有三組PCIe x1插槽。


在處理器插座的周圍，由下圖可以看到微星這次新導入的第二代軍規元件：鉭質電容、超導磁電感以及固態電容等元件的實際外觀。


這款主機板提供的SATA傳輸介面是H67晶片組標準的兩組SATA 6Gb/s以及四組SATA 3Gb/s，而在SATA插槽附近同樣可以看到有採用超導磁電感以及固態電容等第二代軍規元件。


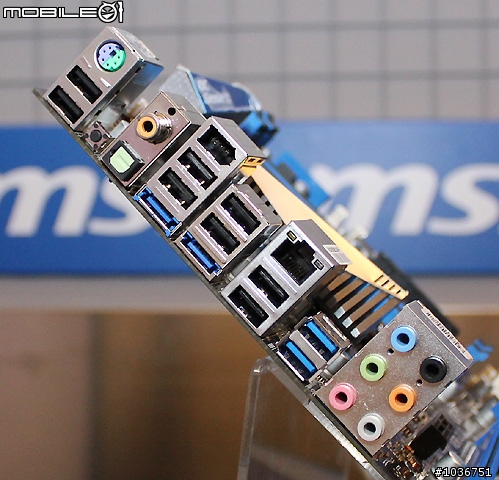

在I/O背板部分，由於這款主機板是採用H67晶片組，所以這裡設置了一組D-Sub（藍色接頭）、一組DVI（白色接頭）以及一組HDMI傳輸端子，讓使用者可以透過這些視訊傳輸介面來使用Sandy Bridge處理器內建的整合型繪圖核心。而在I/O背板大約正中間的位置，還可以有設置兩組藍色的USB連接埠，這是由NEC晶片所提供的USB 3.0連接埠。



P67A-GD65

下圖是另一片採用英特爾P67晶片組的P67A-GD65主機板～


在處理器插座的周圍，由下圖可以看到這款P67A-GD65主機板不僅採用了第二代軍規元件：鉭質電容、超導磁電感以及固態電容等，還有採用比較大型的散熱裝置來幫助一些重要的元件有效地散熱。


在上圖的散熱裝置上面可以看到有標示OC Genie II的英文字樣，而在主機板的右下角，則是可以看到有設置OC Genie II智慧型全自動超頻的按鍵，以及電源開關按鍵與重置按鍵，讓喜愛超頻的玩家們在操作上可以更便利；另外在下圖的左方還可以看到有設置一個紅色的連接座，這主要是用來連接機殼的前置USB連接埠，特別設計成"紅色"是代表與這個連接座進行連接的USB連接埠能夠提供為iPad、iPhone或是智慧型手機來充電的功能，而且不論電腦是在開機或關機狀態都可以喔！


雖然英特爾的P67晶片組所提供的SATA傳輸介面標準為兩組SATA 6Gb/s、四組SATA 3Gb/s，不過微星這款P67A-GD65主機板因為產品定位比較高階一些，所以也多內建Marvell的晶片來再增加兩組SATA 6Gb/s傳輸介面（所以總共是四組SATA 6Gb/s、四組SATA 3Gb/s）。


而在擴充插槽方面，除了有提供兩組PCIe x16插槽讓使用者可以使用多顯示卡功能之外，還提供三組PCIe x1插槽以及兩組PCI插槽可以讓其他的介面卡使用。

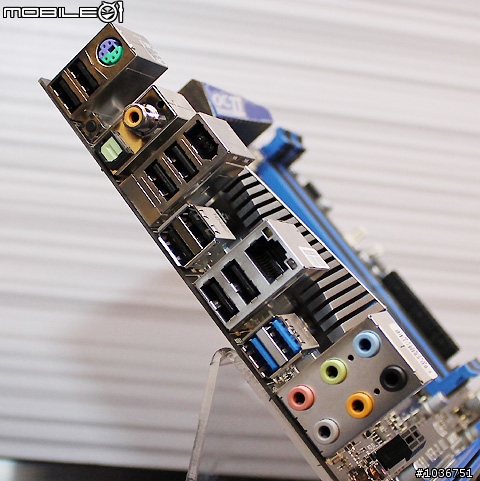

來一張I/O背板的特寫！這款P67A-GD65主機板在這裡是提供一組PS/2鍵盤、滑鼠介面，八組USB 2.0與兩組USB 3.0連接埠（由兩顆NEC晶片提供共四組，另外兩組需要透過主機板上的連接座並搭配相對應的配件來使用），兩組由JMicron的JMB362晶片所提供的eSATA連接埠（藍色），一個清除CMOS的按鍵，一組IEEE 1394連接埠，一組乙太網路的RJ-45介面，以及一組同軸SPDIF輸出連接端子、一組光纖SPDIF輸出連接端子、一個6合1的音效輸出/輸入連接座。


在另一個展示桌上面，展示的三款微星主機板都是採用P67晶片組的新產品。



P67A-C43

先看到的是採用ATX尺寸大小設計的P67A-C43，這款主機板除了也有採用第二代軍規元件：鉭質電容、超導磁電感以及固態電容等之外，也配置標準的四組DDR3記憶體插槽，最高可以支援到32GB的總容量。


在下圖的主要產品特點說明中，可以看到這款主機板有提供兩組USB 3.0連接埠與兩組SATA 6Gb/s傳輸介面，前者是由NEC晶片支援，後者則是由P67晶片組標準提供的。


在擴充插槽方面，可能是因為產品定位的關係，所以這款P67A-C43主機板只有提供一組PCIe x16插槽，其他部分則是提供三組PCIe x1插槽以及三組PCI插槽可以讓其他的介面卡使用。


下圖是這款P67A-C43主機板的I/O背板特寫～



P67A-GD55

接著看到的是產品定位比上面的P67A-GD65主機板稍微低階一點的P67A-GD55，另外微星還有一款頂級的P67A-GD80主機板，可惜這次並沒有實際的產品展出。


在下圖的P67A-GD55主機板主要產品特點說明中所列出的重點，其實在前面的P67A-GD65主機板上都可以看得到。


在處理器插座的周圍這款P67A-GD55主機板雖然也有設置兩個散熱裝置，不過並沒有像上面的P67A-GD65一樣，在兩個散熱裝置之間有加上散熱導管來做連結。


擴充插槽的配置與上面的P67A-GD65一樣，這款P67A-GD55主機板也是提供兩組PCIe x16插槽讓使用者可以使用多顯示卡功能，以及三組PCIe x1插槽與兩組PCI插槽可以讓其他的介面卡來使用。


OC Genie II智慧型全自動超頻的按鍵、電源開關按鍵與重置按鍵，以及一個紅色的USB 2.0連接座設計，不論電腦是在開機或關機狀態，都能夠為iPad、iPhone或是智慧型手機來提供充電的功能，這部份也是與上面的P67A-GD65主機板一模一樣。


不同的是，這款P67A-GD55主機板只有提供P67晶片組標準的兩組SATA 6Gb/s以及四組SATA 3Gb/s傳輸介面（P67A-GD65是提供四組SATA 6Gb/s），並且在I/O背板部分，也沒有像上面的P67A-GD65主機板一樣，還有提供兩組eSATA連接埠。



P67A-C45

比較起在這個展示桌最右邊的P67A-C43，下圖這款P67A-C45主機板的產品定位看起來明顯有比較高階一些。


雖然在提供的擴充插槽方面，這款P67A-C45主機板與上面的P67A-C43一樣，都是提供一組PCIe x16插槽、三組PCIe x1插槽以及三組PCI插槽，不過在下圖的主要產品特點說明中可以看到，這款主機板所提供的USB 3.0連接埠是四組，而上面的P67A-C43則是只有提供兩組USB 3.0連接埠。


並且在處理器插座的周圍，由下圖可以看到這款P67A-C45主機板有設置與P67A-GD55主機板有點類似的兩個散熱裝置來幫助一些重要的元件有效地散熱，而P67A-C43則是沒有。


在上面的主要產品特點說明中，有提到這款主機板所提供的USB 3.0連接埠是四組（由兩顆NEC晶片來支援），其中的兩組如同下圖所示，必須要透過主機板上的連接座並搭配相對應的配件才能夠使用。


在I/O背板部分所提供的各種連接介面，看起來是跟P67A-GD55主機板差不多，而跟P67A-C43比較起來，這款P67A-C45主機板則是多提供了一組IEEE 1394連接埠。



總結

最後再利用發表會現場的簡報資料來對微星這次新推出的H67、P67晶片組等系列主機板做一些總結與歸納～

下面兩張簡報資料就是微星這次新推出的H67與P67系列主機板的重點技術特色說明，雖然在兩張簡報資料裡面所列出的九項重點技術特色都是一樣的，不過因為每一款主機板的產品定位會有一些差異，所以實際上的"重點技術特色"並不一定每一款H67或P67系列主機板都會全部都擁有（例如前面看過的P67A-C43、P67A-C45主機板就沒有提供Super Charger功能）。個人覺得比較可惜的是，下面兩張簡報資料中的"兩款主機板"在這場發表會中都沒有實際的產品展示，看來對於這兩款主機板有興趣的網友們可能還需要再等一些時間了。




除了採用第二代軍規元件：鉭質電容、超導磁電感以及固態電容等之外，微星在這次新推出的H67與P67系列主機板上，也有整合前一代OC Genie超頻精靈的各項超頻功能設計，進化為第二代的超頻精靈OC Genie II，不論使用者購買的是不鎖頻的K系列Sandy Bridge處理器（搭配P67晶片組的主機板），或是搭配H67晶片組的主機板，第二代超頻精靈OC Genie II都可以讓使用者輕鬆地享受K系列處理器大幅提升工作時脈的超頻快感，或是提升Sandy Bridge處理器內建的整合型繪圖核心之繪圖效能。


微星在這次新推出的H67與P67系列主機板中，特別內含了Control Center II軟體，不但有提供處理器、記憶體模組、各種裝置或組件的工作電壓以及各個散熱風扇等監控功能之外，內含的Instant OC（即時超頻）功能還可以讓使用者不用進BIOS就能夠即時地調整處理器的工作電壓、運作時脈等，滿足超頻玩家對於系統監控以及效能調校功能的雙重需求。


值得一提的是，微星在新的H67與P67系列主機板中，還有導入Click BIOS功能，讓BIOS的操作畫面不僅變成圖像化的介面，並且還可以使用滑鼠來操作、支援15國語言的選單，以及內建多款應用程式等，對於一般使用者在BIOS的操作上應該可以更具有親和力。


Super Charger功能就是前面在幾款主機板上面都有看到的那一個紅色USB 2.0連接座，這個連接座有特殊的供電設計，所以不論電腦是在開機或是關機狀態，都能夠為iPad、iPhone或是智慧型手機來提供充電的功能。


微星在這次新推出的H67與P67系列主機板上面，都具備了高音質的THX TruStudio PRO環繞音效技術，讓使用者在欣賞藍光影片、其他的多媒體播放功能，或是玩3D遊戲的時候，都能夠得到宛如身歷其境的動態音場效果。


最後看到的Winki 3，這是一套簡單易用且更具操作人性化的免費工具軟體系統，它在電腦開機之後約25秒的時間就可以開始進行操作，使用者在這裡可以上網瀏覽網頁、使用文書處理功能、觀賞照片、與三五好友傳送即時訊息或是語音聊天，甚至萬一哪一天作業系統不小心掛掉了，使用者也可以在這裡進行還原備份硬碟的內容等功能。


另外在這場發表會的簡報資料中，微星也有對即將會推出的高階玩家級主機板：Big Bang-Marshal做了簡單的規格介紹，筆者將簡報資料截圖如下，提供給有興趣的網友們作為參考之用。



微星第二代軍規元件的用料又更上一層之報導～
