在昨天晚上 Intel 公布新款 Core Ultra 200S 桌上型處理器（請見：Intel 推出 Core Ultra 200S 桌上型處理器 以一半功耗就能達成同樣效能的翻身之作？）前，微星在周三有針對媒體舉辦一場 NDA 活動，擺出了旗下支援 Intel Core Ultra 200S 處理器的 Z890 晶片組系列主機板，不過要等到 NDA 解禁之後才能刊出，而在看過 Intel 官方對於處理器以及 800 系列晶片組平台的介紹後，接著就來看微星在這次 800 系列晶片組主機板上會推出那些好料吧。
這次微星的活動整體以 Ready For AI PC 為主，展示出了搭載 Intel Z890 晶片組以及 AMD X870E／X870 晶片組的主機板產品。
首先在 Intel Z890 晶片組主機板部分，由左至右展示了包括 MEG Z890 GODLIKE、MEG Z890 ACE、MEG Z890 UNIFY-X、MPG Z890 EDGE TI WIFI、以及 MPG Z890I EDGE TI WIFI 五張主機板。
AMD 平台部分則是展示了 MPG X870E CARBON WIFI 以及 MAG X870 TOMAHAWK WIFI 兩張主機板，以下就先來看 Intel 平台的部分：
最頂規的 MEG Z890 GODLIKE 主機板，採用 26（110A SPS）DRPS+1+2+1 相電源設計，記憶體部分最高支援 9600 MHz 的超頻時脈，提供 8 組 M.2 SSD 安裝空間（主機板上 6 組，M.2 擴充卡上 2 組）、兩組 PCIe 5.0 x16 插槽，一組 PCIe 4.0 x4 插槽、23 組 USB 連接埠（包含連接機殼前面板的數量）、兩組 Thunderbolt 4 連接埠、一組 10 GbE 以及一組 5 GbE 有線網路、WiFi 7 320MHz 頻寬無線網卡以及藍牙 5.4，可說是各項規格都到頂的設計。
MEG Z890 GODLIKE 主機板的主要規格。
微星在 MEG Z890 GODLIKE 主機板記憶體插槽旁邊，配置了可以顯示系統資訊的小螢幕，微星現場的官方人員表示先前這個設計採用外接螢幕的形式，但是使用者反饋說並不直覺，所以這次改回來在主機板本體上顯示。另外這個螢幕的外側部分，除了主機板電源插座等設計外，微星這次還多了一組名為 EZ Bridge 的連接埠配置區塊，並透過特殊的 EZ LINK 連接埠連接 EZ Hub 配件，提供更多風扇、燈校周邊的連接腳座。
EZ Bridge 的側面設計。
可以透過 EZ LINK 連接埠連接 EZ Hub 配件提供更多周邊連接埠。
第一組 M.2 插槽的散熱片上也具有一個小螢幕。
下方的散熱片也具有一個小螢幕可以顯示動畫效果。
MEG Z890 GODLIKE 主機板的 IO 背板配置，看到這個 USB 插槽的數量跟規格真的是很誇張....。
現場還直接展示了 MEG Z890 GODLIKE 主機板拆完散熱片後的情形。
上方供電配置的部分。
下方的 M.2 SSD 插槽配置。
在旁邊還展示了 MEG Z890 GODLIKE 主機板的散熱片組成與配件，在右邊配件的部分除了剛剛提到的 Ez Hub 設計外，還有一張可以擴充 M.2 SSD 安裝數量的 M.2 XPANDER-Z SLIDER GEN5 擴充卡，可支援安裝兩組 PCIe Gen 5 的 SSD。
擴充卡尾端有風扇設計提供散熱氣流。
另外因應兩組 PCIe Gen 5 SSD 的電力需求，在擴充卡的尾端還有一組 6 Pin 的 PCIE 電源插座來負責供電。
M.2 SSD 的安裝則是透過兩組免螺絲／免工具拆卸的 M.2 SSD 安裝槽來處理。
M.2 SSD 安裝槽的設計，採用金屬材質透過機殼來協助散熱，裏頭與 M.2 SSD 的接觸部位也有導熱膠的配置。
在簡報中展示的 M.2 XPANDER-Z SLIDER GEN5 擴充卡設計。
接著來看也是屬於旗艦等級的 MEG Z890 ACE 主機板，提供了包括 24（110A SPS）DRPS+1+2+1 相電源設計、記憶體超頻支援到 DDR5-9066 MHz 以上，5 組 M.2 SSD 插槽、兩組 PCIe 5.0 x16／一組 PCIe 4.0 x16 插槽、22 組 USB 連接埠（包含主機板上插座），兩組 Thunderbolt 4 連接埠、10 GbE 有線網路、WiFi 7 320 Hz 頻寬網卡以及藍牙 5.4 規格。
微星 MEG Z890 ACE 主機板的主要規格。
將下方散熱片卸下來看 M.2 SSD 與 PCIE 插槽的配置，MEG Z890 ACE 主機板在主機板上也提供了 5 組 M.2 插槽設計，來滿足需要大容量儲存空間的玩家需求。
MEG Z890 ACE 主機板的 IO 背板配置，在USB Type-A 10 Gbps 的連接埠數量真的是給好給滿。
接著來看採用雙 DIMM 記憶體插槽、1DPC 配置，針對超頻取向設計的 MEG Z890 UNIFY-X 主機板，具備 20（110A SPS）+1+2+1 相電源設計，記憶體超頻最高可到 DDR5-9600 以上、六組 M.2 SSD 插槽、兩組 PCIe 5.0 x16 插槽、一組 PCIe 4.0 x16 插槽、一組 PCIe 4.0 x1 插槽配置，19 組 USB 連接埠（包含主機板上插槽）、兩組 Thunderbolt 4 連接埠、一組 5 GbE 有線網路、WiFi 7 320MHz 頻寬網卡、藍牙 5.4 等規格。
MEG Z890 UNIFY-X 主機板的規格。
MEG Z890 UNIFY-X 主機板的後方 IO 配置。
卸下下方散熱片後的 MEG Z890 UNIFY-X 主機板，在五組 M.2 SSD 插槽底部均有導熱膠的配置，另外在三組 PCIe 插槽也均有金屬強化設計。
而這次 MEG Z890 UNIFY-X 主機板還提供了一個遙控器的配件，提供玩家在超頻時不用開啟主機就能進行超頻設定。
另外針對白色系主機的需求，微星這次也推出了 MPG Z890 EDGE TI WIFI 主機板，提供 16（90A SPS）DRPS +1+1+1 相電源設計，記憶體支援最高 DDR5-9066 以上的超頻時脈、五組 M.2 SSD 擴充槽、一組 PCIe 5.0 x16 插槽、一組 PCIe 4.0 x16 插槽、一組 PCIe 4.0 x1 插槽。另外 USB 部分提供 17 組配置（包含主機板上擴充插槽）、兩組 Thunderbolt 4 連接埠、一組 5 GbE 有線網路連接埠、WiFi 7 320MHz 無線網卡、藍牙 5.4 等規格。
MPG Z890 EDGE TI WIFI 主機板的主要規格。
MPG Z890 EDGE TI WIFI 主機板卸下下方散熱片後的配置，僅有第一組 M.2 插槽以及第一組 PCIe 插槽有導熱膠或是金屬強化設計。
MPG Z890 EDGE TI WIFI 主機板的主機板後方 IO 配置，雖然USB 數量沒有 MEG 等級那麼跨張，但是也夠用了。
另外針對性能小主機玩家的需求，這次微星也推出了 MPG Z890I EDGE TI WIFI Mini ITX 規格主機板，提供 10（110A SPS）+1+1+1 相電源設計、記憶體部分支援最高 DDR5-9066 以上超頻時脈、四組 M.2 SSD 插槽、一組 PCIe 5.0 x16 插槽、13 組 USB 連接埠（包含主機板上擴充插槽）、兩組 Thunderbolt 4 連接埠、5 GbE 有線網路、WiFI 7 320 MHz 網卡以及藍牙 5.4 等規格。其中在 Mini ITX 規格內提供四組 M.2 SSD 插槽配置，可說是大大提升了小主機的容量擴充性。
MPG Z890I EDGE TI WIFI 主機板的主要規格，除了在 PCIe 5.0 x16 插槽上方以堆疊形式提供兩組 M.2 SSD 插槽外，MPG Z890I EDGE TI WIFI 主機板在背面以及特殊的五合一 XPANDER 擴充卡，各提供一組 M.2 SSD 插槽來提供使用者容量擴充空間。
MPG Z890I EDGE TI WIFI 主機板的背面，在靠下方的位置有一組 2280 長度的 M.2 SSD 插槽。
在側邊則是透過一張五合一的 XPANDER 擴充卡提供更多連接埠，這一側可以看到兩組 SATA、USB Type-C 前面板連接埠、USB Type-C 連接埠。
另一側則是一組 2280 長度的 M.2 SSD 插槽。
MPG Z890I EDGE TI WIFI 主機板的 IO 背板配置，也是一樣塞好塞滿。
接著來看另一頭的 AMD X870E／X870 系列主機板，這次微星一共展出兩個款式，首先這張是 MPG X870E CARBON WIFI，提供 18（110A SPS）DRPS+2（110A SPS）+1 相電源設計、記憶體 DDR5-8400 以上的超頻規格、四組 M.2 SSD 插槽、兩組 PCIe 5.0 x16 插槽、一組 PCIe 4.0 x16 插槽、22 組 USB 連接埠（包含主機板上擴充插槽）、5 GbE／2.5 GbE 有線網路、WiFi 7 320 MHz 無線網路、藍牙 5.4 等規格。
MPG X870E CARBON WIFI 主機板的規格說明。
MPG X870E CARBON WIFI 主機板下方的 M.2 插槽與 PCIe 插槽配置。
MPG X870E CARBON WIFI 主機板的 IO 背板配置。
另一款 AMD 平台主機板則是 MAG X870 TOMAHAWK WIFI，採用 14（80A SPS）DRPS+2（80A SPS）+1 相電源設計，記憶體部分支援 DDR5-8400 以上的超頻性能，四組 M.2 SSD 插槽、一組 PCIe 5.0 x16 插槽、一組 PCIe 4.0 x16 插槽、一組 PCIe 3.0 x1 插槽、一組 5 GbE 有線網路、WiFI 7 320 MHz 無線網路、藍牙 5.4 連接規格等。
MAG X870 TOMAHAWK WIFI 主機板的規格說明。
MAG X870 TOMAHAWK WIFI 主機板的後方 IO 配置。
微星新款主機板的功能特色說明簡報
除了實際展示新款主機板外，微星這次也請 PM 上台為媒體簡報了新款主機板的相關特色，以下是陳拔現場翻拍的簡報內容：
而在這波新款主機板中微星將發表的陣容，從高階 MEG 到主力 PRO 系列在 Intel 平台都提供了相當多樣化的選擇，不過 AMD 平台相對的就少了一點。（點擊可看大圖）
這次微星新款主機板所主打的五大面向，包括效能表現、散熱設計、豐富的連接性、方便的 DIY 設計以及 AI 性能。
在性能表現部分則是透過更強大的電源設計以及 BIOS／韌體調校提供更好的效能表現。
電源供應部分則是透過更高的電源配置、伺服器等級的 PCB 板用料以及超頻引擎，提供極限效能所需的電源供應。
在記憶體超頻部分，以 4 DIMM 設計的板子最高可提供到 9200 MT／s 以上的超頻效能。
2 DIMM 1DPC 配置的主機板（MEG Z890 UNIFY-X 主機板）更可以達到 9600 MT／s 以上的表現。
另外在超頻部分，則是透過一鍵開啟的 Game Boost 功能、預設效能模式、支援 XMP／Expo 超頻設定檔、Memory Try it 一鍵記憶體超頻以及記憶體效能擴增模式來提供更好的性能表現。
散熱設計上則是透過主機板上的散熱設計，與新款水冷 AIO 以及控制軟體提供更好的溫度壓制能力。
在主機板散熱片設計上則是擴大了散熱片的規模。
另外也提供了更多數量的散熱風扇連接供電插座設計。
軟體部分則是透過 Frozr AI Cooling 軟體，能夠自動偵測系統內處理器、顯示卡的溫度來自動調整機殼風扇的轉速，達到更好的散熱效率。
連接性部分則是提供更完整的網路、儲存插槽以及擴充插槽配置。
首先在無線網路部分，除了採用 Intel Killer WiFi 7 網卡外，還透過 Intel Killer Doubleshot Pro 軟體，針對所有可用網路進行即時監控與調整，並且可以整合所有連線以達到最快的傳輸效能。
無線網路的硬體部分則是提供 320 MHz 滿頻寬的 WiFi 7 無線網卡。
提供最高 5.8 Gbps 的傳輸速度。
另外在 USB 部分則是提供了 USB 4 40 Gbps 傳輸規格。
另外在前面板 USB Type-C 連接埠部分也提供了最高 60W 的快充設計。
而在 Intel 平台上也提供了 Thunderbolt 4 的連接規格，提供最高 40 Gbps 的傳輸速率與串接連接功能。
至於在 PCIe 5.0 的連接插槽部分，這次微星新的 Z890 主機板均採用 SMT 製程來加強結構設計，並且也導入了金屬強化 Steel Armor II 設計來強化插槽結構。
而在這次的高階主板上，微星也導入了額外的 PCIe 8 Pin 供電插座，支援 ATX 3.1 以及 PCIe 5.1 規範，以應對即將到來的新款顯示卡供電需求。（陳拔甚麼都沒說....）
透過這個額外的 8 Pin PCIe 供電插座，可以讓 PCIe 插槽提供最高 165W 的瞬間供電峰值。
當然這時候也要順帶的宣傳一下自家的 PCIE 5 電源供應器。
接著來看這次微星主機板的友善 DIY 設計部分，強調用『1』這個數字就能達成大多數的操作。（不管是一隻手指、一隻手、一步、瞄一眼、按一下等等動作）
在一隻手指可以完成的部分包括 M.2 SSD 的安裝、GPU 的安裝以及系統操作等等。
M.2 SSD 插槽的部分具備了 M.2 Clip II 壓按式固定設計，以及在具備燈效款式上的磁吸接點設計。
在 PCIe 插槽部分則是可以一鍵解鎖 PCIe 後方的鎖定卡榫，方便介面卡的拆裝。
而在系統操作上，也在主機板上提供了大量的操作按鍵，提供玩家更方便的功能切換與啟動／更新操作。
另外在周邊連接設計上，也以更多整合的 JAF 連接埠、前面板整合纜線以及 EZ Link 擴充 Hub 提供更多簡單的連接設計，另外在無線網路天線上也提供直接插拔的 EZ Plug 設計。
整合了 RGB 燈效、風扇控制以及 USB 連接的 JAF 連接頭，對於追求機殼內部美觀的玩家來說，可以省下不少連接線外露所造成的困擾。
目前這個設計將會應用在新款的 MPG 系列水冷上。
至於在 One-Glance 瞄一眼的設計上，則是透過更醒目以及重新調整顯示位置的設計，讓玩家一眼就可以看出目前系統地執行狀態。
最高階的 MEG Z890 GODLIKE 主機板在右側安裝了 Dynamic Dashboard 3 顯示幕，除了顯示動畫、客製內容外也可以監測系統狀態。
除了傳統的 EZ Debug LED 與數字顯示外，這次針對記憶體部分也加入了 EZ Memory 偵測 LED，在記憶體沒有安裝好或是出問題的時候，會亮起燈效提醒使用者注意。
另外在主機板上也以更醒目的方式提醒使用者各插槽的基礎配置。
這次微星也提供了一鍵超頻的功能，並且透過 EZ Optimization 最佳化設計提供更好的效能與穩定表現。
這次微星主機板在 BIOS 設計上也大幅翻新，更新成 CLICK BIOS X 版本，在整體介面、超頻設計、安全性功能上都有大幅更動。
微星 CLICK BIOS X 介紹
接著就來看這次微星新的 CLICK BIOS X 介紹，因為變動的幅度真的頗大，所以將它獨立成另一個區塊來講。
這次微星除了應對 Intel 以及 AMD 的新處理器進行改版外，也針對先前使用者對於 BIOS 使用的反饋進行新的 BIOS 調整，除了新的介面設計外，也加入了更方便的 EZ OC Tuning 快速超頻功能。
首先來看介面的改變，可以看到在 EZ 模式下，新的 CLICK BIOS X（左）跟舊的 CLICK BIOS（右）有很大的不同。
在色系上會因為不同的等級系列而有所更動，這也是未來微星在各系列的主要配色。
新的 CLICK BIOS X 在第一次開機時，就可以讓使用者選擇要套用 Intel 的預設設定或是微星自己的超頻預設效能設定，下方也會顯示不同設定下的處理器功耗限制數字，不過簡報中畫面的字太小了，之後陳拔實測的時候在擷取比較清楚一點的畫面影像吧。
而在 AMD 平台第一次開機的時候，則是可以選擇 PBO 超頻功能的開啟或關閉。
這次 CLICK BIOS X 在 EZ 模式下的功能畫面布局，分為上方的 EZ 超頻區塊、下方的 EZ 設定／我的最愛區塊、常用功能的開關以及右側的系統資訊顯示欄位。
在上方 EZ 超頻區塊則是提供處理器、NPU 以及記憶體的一鍵超頻功能，對 NPU 也可以超頻真的很....。
對 NPU 開啟超頻設定後還可以提升 4 到 5% 的 AI 應用效能。
左下角的 EZ Config／我的最愛區塊，除了集中常用的功能外，也可以讓使用者依照自己的需求進行功能項目調整。
快速開關區域則是提供包括 fTPM、RGB 燈效、BIOS 動畫效果的調整等等。
另外在硬體監控頁面也有更新，除了可讓使用者自行調整風扇運作曲線外，也可以依照偵測到的系統各區塊溫度，獨立調整各風扇的運作模式。
另外對於超頻玩家也相當方便的，就是新增了 CPU Force 3 處理器超頻體質快篩功能，會針對個別處理器超頻體質提供一個分數，讓玩家了解自己這顆處理器可以超頻的幅度大概到哪。另外記憶體的部分則是提供了 Memory Force 超頻方向導師，一樣透過分數來呈現超頻的性能傾向，若是經過調整後分數不升反降，代表記憶體超頻操作後沒有更好的效能表現，可以改試試看其他的調整方式。
另外微星這次也提供了更多的超頻預設選項，針對處理器跟記憶體都有不同的增強設定可快速套用。

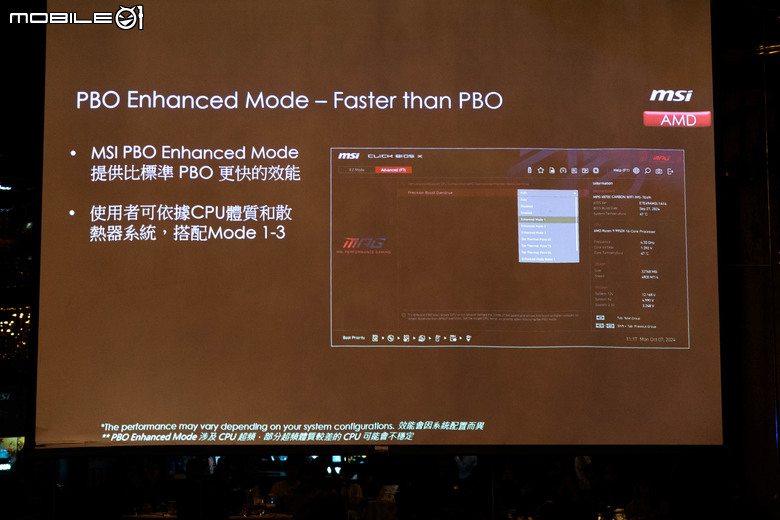

以 AMD 平台為例，除了 AMD 自己的 PBO 模式外，微星也推出 PBO 增強模式來提供更高的效能表現。
簡報中表示在套用增強模式後，可以有 5% 至 10% 不等的效能提升幅度。
另外也可以對處理器運作溫度進行限制，使用者可使用自己適合的甜蜜點，以較低的溫度運行來獲得更好的使用體驗。
微星官方表示以 Ryzen 9 9950X 處理器為例，設定在 85℃ 就可以獲得最高的效能表現。
另外搭配 Ryzen 9000 系列處理器，即便是 AMD 平台也能夠達到 DDR5-8000 以上的記憶體效能。
使用者也可以透過 Memory Try It 功能來嘗試自己記憶體的超頻幅度。
微星也內建了 High-Efficiency 模式，透過最佳化記憶體參數來提升記憶體效能。
透過 Memory Try It 與 High-Efficiency 模式的組合技，可以嘗試不同的記憶體搭配來看看哪一個設定能獲得最好的表現，或許會有意外的收穫。
另外透過記憶體延伸模式，也能夠提升記憶體的頻寬以及降低延遲。
可以看到這次微星除了更新主機板硬體外，也透過新版的 CLICK BIOS X 的推出，在設定與超頻性能上又再進一步的強化，之後陳拔應該也會收到由微星寄來的測試用主機板，再來實際驗證看看囉。
