[支援Intel XMP] 南亞Elixir DDR3-1600遇上P55、790FX平台

近期AMD或INTEL新世代平台通通是支援DDR3架構，而DDR3記憶體問世以來，直到最近的價格才逐漸令更多人可以接受。小弟在本文，無意挑起所謂DDR3 PK DDR2情節，至於DDR3記憶體的技術規格，也不會又拿出來講一次，站上有大大早已發過相當詳實的解說技術文。小弟只是單純地分享最近入手廣穎電通代理的南亞Elixir DDR3-1600記憶體模組使用心得。

小弟1年多前入手INTEL P45主機板時，就順勢投入DDR3平台，那時還特地到網拍上買一組2GB KIT的三爽DDR3 1066記憶體模組，那時想要更快、更大容量記憶體模組，可是要準備更多小朋友，只好抱著「先求有較好」心態來安慰自己。想想，桌下的P35主機板老早就趁DDR2記憶體價格崩盤時，一次傳了4支2GB組成8GB容量來安裝使用，作業系統是WIN 7 64位元版，真不知何時才會遇到DDR3也會有像DDR2記憶體價格崩盤的那天。

最近，看到站上有些大大分享購入的新DDR3記憶體模組，似乎價格不再是那麼高不可攀，甚至有人提出，怎麼DDR2記憶體價格悄悄漲（薪水卻是一直不漲）。小弟到購物網站或光X商場店家走走，的確部分DDR3記憶體價格真的降了。

幾週前，陪家人到附近鬼屋晃晃，正巧看到玻璃櫃內陳列南亞Elixir DDR3-1600記憶體模組，記憶體兩面加上黃色系的鋁質散熱片。問了店員後，這四支DDR3記憶體是該店特價品，代理商是廣穎電通，可以單買一支或四支全買，單支售價是2張惡面還找一張小朋友。把這價格跟DDR3 1600規格來衡量，個人是覺得真有些便宜到，心中惡魔又讓我拿出卡片刷下去，一次全部帶回家。YA！達成先前想要更快、更大容量記憶體模組的心願。

這四支240-Pin的南亞Elixir DDR3-1600記憶體模組帶走前，還特地要求店員把保固貼紙留給小弟自行貼上，先前就曾遇過店員亂貼，反而破壞記憶體模組外觀。



每支南亞Elixir DDR3-1600記憶體模組的散熱片上有「Elixir」字樣。把它們同一面外觀排在一起。



在記憶體模組的另一面散熱片有規格貼紙。再一次把它們同一面外觀排在一起。



規格貼紙。上頭的M2Y2G64CB8HA9N-DG可以到Elixir網站查到詳細規格，每支DDR31600記憶體模組是屬於2GB容量，預設工作時序為9-9-9，工作電壓僅1.5V，符合DDR3比DDR2擁有更低電壓的優勢，之前部分DDR3記憶體模組是要加到1.8V～2.0V才會可以到1600。

用估狗大神找了一下M2Y2G64CB8HA9N-DG，上市已有一段時間，而且像A、G、M家部分主機板的建議DDR3記憶體列表，都有這組記憶體模組蹤跡，穩定性應該相當不錯。

這組DDR3 1600記憶體支援Intel XMP（Extreme Memory Profiles）技術，當安裝上INTEL X48、X58等晶片組，會自動讀取記憶體模組中的SPD來執行超頻。站上有大大教學過如何DIY讓DDR3記憶體來支援Intel XMP技術，但這組DDR3 1600記憶體不用再自行修改SPD值。

另外，到廣穎電通網站逛逛，也看到對於代理的南亞記憶體模組提供終身保固服務，當然這組Elixir DDR3-1600記憶體模組也包括在內。



上機使用前，小弟花了一些功夫把其中一組記憶體模組散熱片移開，好奇看看記憶體模組裡頭到底是怎樣。

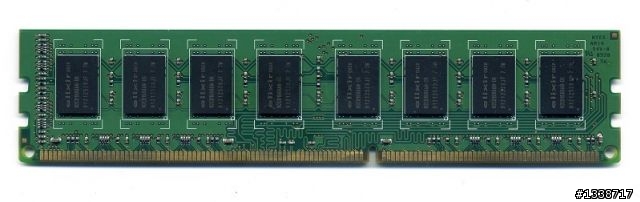

記憶體PCB版雙面一共搭載8顆DDR3記憶體。

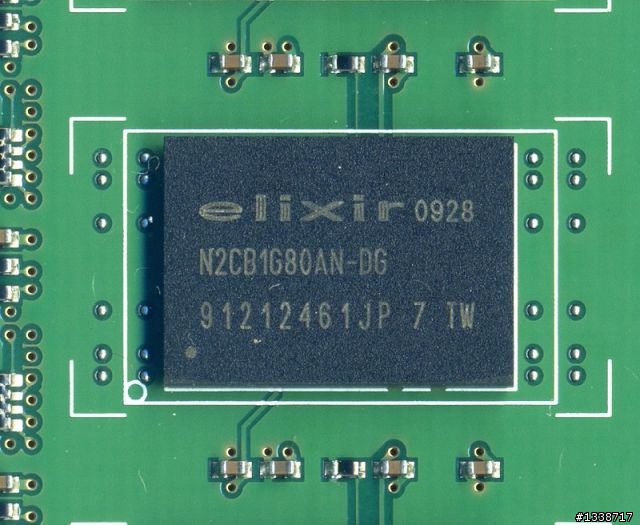

DDR3記憶體顆粒是Elixir自家生產，編號是N2CB1G80AN-DG，78-ball wBGA封裝規格，單顆顆粒規格為128M x 8，預設工作時序是9-9-9，預設資料傳輸速度達1600(Mb/s)，標準工作電壓是1.5V ± 0.075V，0928那排字是表示生產日期在2009年第28週。



寫著SPD值的EEPROM。用CPU-Z V1.53.1軟體去檢視，一共有4組SPD值，其中兩組是Intel XMP，分別為DDR3 1600（9-9-9-28-37,2T）與1454（12-12-12-32-44,2T），另兩組則是符合JEDEC標準的DDR3 1600（9-9-9-28-37）與1776（10-10-10-32-42）。4組SPD數值裡頭的預設電壓都是1.5V。



記憶體PCB板上頭的數字標示。



記憶體PCB板符合防火等級94V-0。



手上目前有INTEL P55、跟AMD 790FX平台，正好兩組都是DDR3架構，介紹完這組Elixir DDR3-1600記憶體模組，趕緊來測試看看穩定性。

先來實測是AMD 790FX平台，由飛龍II X4 955 C2版、Gigabyte GA-MA790FXT-UD5P主機板、AMD HD5830 (800/1150 MHz)顯示卡組成，其餘硬體如列表。測試解析度為1680 X 1050（CHIMEI CMV 22GH），Cool’n’Quite功能關閉。

測試軟體包含PCMark 05（v1.02 Patch）、EVEREST_Ultimate Edition_V5.30.2034 Beta、Sandra Lite 2010c (16.26)、memtest V4.0。



對了，之前傳出AM3 CPU配DDR3記憶體時，不是每組記憶體模組都能夠直開DDR3 1333甚至是1600來穩定使用。所以這次CPU選用飛龍II X4 955 C2版，分別設定在DDR3 1333、1600來測試，不手動調整記憶體工作時序，開啟AMD獨家的Unganged模式。



先端上DDR3 1333模式下的各項測試。WIN 7 64位元版完整辨識到4支Elixir DDR3-1600記憶體模組組成的8GB容量。用CPU-Z V1.53.1軟體去檢視，DDR3 1333模式的SPD設定自動設為8-8-8-24-31,2T。



＊PCMark 05（v1.02 Patch）
Memory：6782



＊EVEREST_Ultimate Edition_V5.30.2034 Beta：Cache & Memory Benchmark。
Memory：
Read(MB/s)-7982
Write(MB/s)-6787
Copy(MB/s)-9558
Latency(ns)-56.1



＊Sandra Lite 2010c (16.26)
※Memory Bandwidth：
Aggregate Memory Performance(GB/s)-13.23
Int Buff'd iSSE2 Memory Bandwidth(GB/s)-13.24
Float Buff'd iSSE2 Memory Bandwidth(GB/s)-13.23



※Memory Latency：
Memory Access-Random
Memory Latency(ns)- 84
Speed Factor(n/a)-89.6



※Memory Access-Linear
Memory Latency(ns) -14
Speed Factor(n/a)-14.8



※Cache and Memory：
Cache/Memory Bandwidth(GB/s)-53
Speed Factor(n/a) 24.4



＊DDR3 1333測試下，memtest V4.0燒機過程沒有任何錯誤。



----------------------------------------------------------------------------------------------------------

接下來就是直開DDR 3 1600測試，用分隔線跟DDR3 1333區隔。

用CPU-Z V1.53.1軟體去檢視，DDR3 1333模式的SPD設定自動設為9-9-9-28-37,2T，跟SPD值裡頭是相同設定。

＊PCMark 05（v1.02 Patch）
Memory：6912



＊EVEREST_Ultimate Edition_V5.30.2034 Beta：Cache & Memory Benchmark。
Memory
Read(MB/s)-8641
Write(MB/s)-6792
Copy(MB/s)-10335
Latency(ns)-53.3



＊Sandra Lite 2010c (16.26)
※Memory Bandwidth：
Aggregate Memory Performance(GB/s)-13.6
Int Buff'd iSSE2 Memory Bandwidth(GB/s)-13.59
Float Buff'd iSSE2 Memory Bandwidth(GB/s)-13.62



※Memory Latency：
Memory Access-Random
Memory Latency(ns)- 81
Speed Factor(n/a)-86.4



※Memory Access-Linear
Memory Latency(ns) -14
Speed Factor(n/a)-14.3



※Cache and Memory：
Cache/Memory Bandwidth(GB/s)-55.6
Speed Factor(n/a) 21.9



＊DDR3 1600測試下，memtest V4.0燒機過程沒有任何錯誤。



把DDR3 1333、1600的測試數據列在一起。



這次測試的Elixir M2Y2G64CB8HA9N-DG記憶體，用來搭配手上C2版的飛龍II X4 955，直開DDR3 1333或是1600都沒有任何錯誤，之前用過海盜船的CM3X1024-1333C9DHX就只能限定DDR3 1066。

----------------------------------------------------------------------------------------------------------

接著換上P55平台，用Intel Core i7 870(2.93 GHz,2.5 GT/s DMI,133 X 22)、MSI P55-GD85、MSI N9800GX2-M2D1G (600/1500/1000 MHz)來進行測試，其餘硬體如列表。測試期間，CPU的TurboBoot功能開啟，測試解析度為1680 X 1050（CHIMEI CMV 22GH）。



測試軟體部分有PCMark 05（v1.02 Patch）、EVEREST_Ultimate Edition_V5.30.2034 Beta、Sandra Lite 2010c (16.26)。



這組Elixir M2Y2G64CB8HA9N-DG記憶體支援Intel XMP技術，進入MSI P55-GD85的BIOS裡頭，在「Cell Menu」選單，就可以看到X.M.P項目已經啟用，可以選擇使用哪一組X.M.P值。這次測試，我是選擇第一組X.M.P值，也就是DDR3 1600（9-9-9-28-37,2T）。



WIN 7 64位元版完整辨識到4支Elixir DDR3-1600記憶體模組組成的8GB容量。用CPU-Z V1.53.1軟體去檢視，DDR3 1600模式的SPD設定自動設為8-8-8-28-88,2T。



＊PCMark 05（v1.02 Patch）
Memory：11488



＊EVEREST_Ultimate Edition_V5.30.2034 Beta：Cache & Memory Benchmark。
Memory：
Read(MB/s)-16619
Write(MB/s)-13589
Copy(MB/s)-14983
Latency(ns)-49



＊Sandra Lite 2010c (16.26)
※Memory Bandwidth：
Aggregate Memory Performance(GB/s)-19.46
Int Buff'd iSSE2 Memory Bandwidth(GB/s)-19.46
Float Buff'd iSSE2 Memory Bandwidth(GB/s)-19.46



※Memory Latency：
Memory Access-Random
Memory Latency(ns)- 73
Speed Factor(n/a)-59.9



※Memory Access-Linear
Memory Latency(ns) -8
Speed Factor(n/a)-6.8



※Cache and Memory：
Cache/Memory Bandwidth(GB/s)-65.84
Speed Factor(n/a) 27



把上頭的3套記憶體測試整理成列表。



不論是AMD或INTEL平台的測試期間，小弟有手動把Elixir M2Y2G64CB8HA9N-DG記憶體速度往上調整，或拉高工作時序，最後連電壓都加上，但是這組DDR3記憶體並沒有變的更快，因此這部分測試只好省略。

進行AMD AM3 CPU或INTEL LGA1366、1156 CPU挑戰更高外頻時，記憶體速度就必須進一步降低，使得記憶體效能受限，例如我在MSI P55–GD85把Intel Core i7 870調整成200/20達4G速度時，記憶體速度是無法跟隨至DDR3 2000，只好降回DDR3 1600速度，犧牲一些記憶體效能。如果可以接受超頻CPU時，降低記憶體速度，或是不常有超頻需求，那這組Elixir M2Y2G64CB8HA9N-DG是相當適合使用。

不過，小弟個人是以容量、價格為主要考量，當然穩定性也是不能忽略，可以超上更高速度倒是其次。那麼，Elixir M2Y2G64CB8HA9N-DG用來搭配AMD或INTEL平台期間，它可以讓飛龍II X4 955 C2版，設定在DDR3 1600穩定運作，有些超頻記憶模組可沒辦法。即使用在INTEL平台也可以開啟INTEL X.M.P設定。老實說，對照8GB容量入手價格還是相當超值。

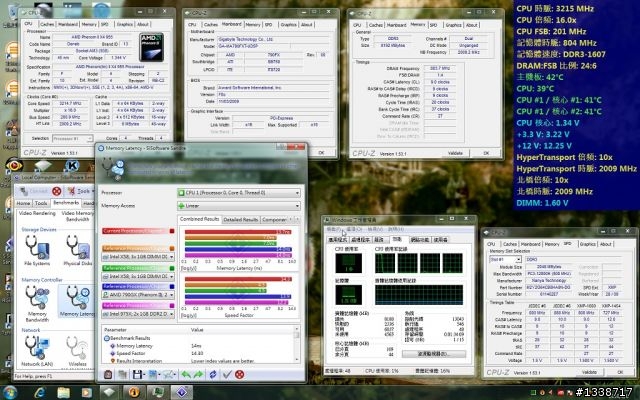

最後，再來一張疊疊樂。
