先來看看 LevelOne FCS-1030 規格:
Levelone 官網連結
FCS-1030 硬體版本: 2 網路攝影機(MPEG4)
透過3G手機或媒體播放器的MPEG4視頻壓縮實現及時視頻和音頻監控
絕佳的音頻和視頻同步技術
支持4倍數位變焦
支持高達每秒30幀的VGA解析度畫面
支持3GPP/ISMA的RTSP（即時串流協定）
支持移動檢測
支持網路頻寬設定,畫面傳送最佳化
可透過E-mail進行事件通知
簡單易懂的設定界面及方式
(規格取自官網)
Video Compression Mode: MPEG4
Max Resolution: 640x480
Frame Rate: Up to 30/25 frames at 640*480
Camera: 1/4" CMOS Sensor
Lens: 4.0mm, F=2.0
Audio: Microphone built-in
在選擇 IP CAM 時有需要特別注意, 在錄影解析度方面建議至少要 640*480(VGA) 20~30 frames,
IP CAM 主體

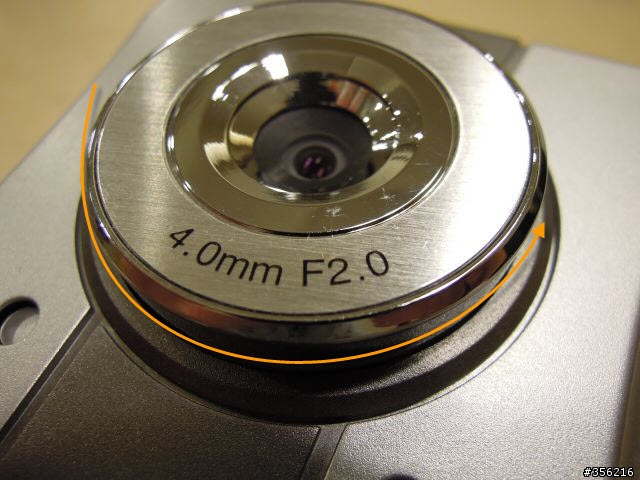

鏡頭模組, 旋轉可做 Focus 微調, 搭配 4mm 廣角鏡頭.
固定架
和支架結合

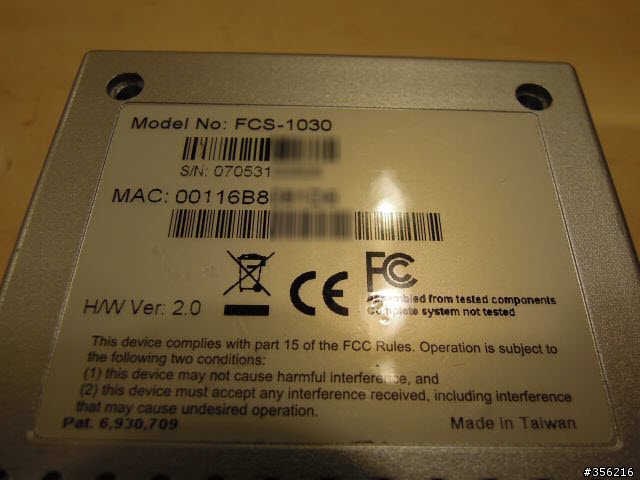

MIT 愛台灣啦!

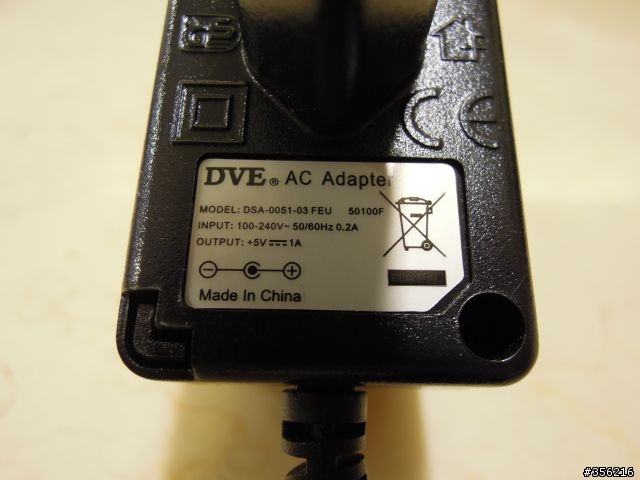

附的是歐規變壓器及轉接頭.
變壓器為通用之 +5V/1A
解體來看, 原來用的是 VIVOTEK VVTK-1000 SoC (規格即為 640x480 MPEG4 chip)
Realtek 10/100M Ethernet Chip
初始設定 & Synology Survillance Station 安裝說明
直接至 Levelone 官網下載 Installation Wizard 安裝程式及使用手冊.
安裝程式自己 scan 區網內之 Levelone IP CAM
設定連線密碼及自動校時
記得幫 IP CAM 設定一個固定 IP
這裡選 No.
完成基本設定, 不用去理會那些 Port Number, 最後都會由 Synology DSM 管理.
此時可以直接用瀏覽器輸入上述 IP, 即可看到 IP CAM 即時畫面及做細部設定.

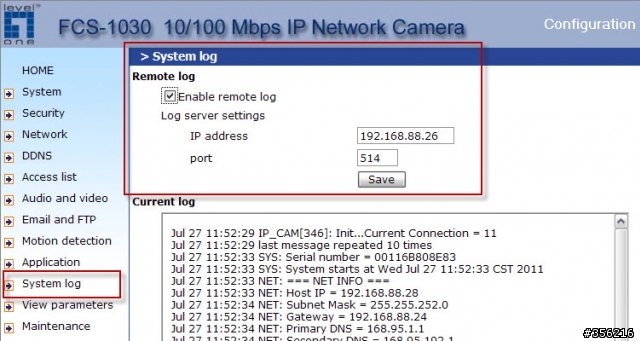

這裡也可以把 IP CAM log 直接導到 Synology syslog server 統一管理.
進入 Synology DSM 並啟用 Survillance Station 功能, 預設 DS NAS 隨機都會附一支 IP CAM 的 License, 如果日後要再追加 IP
CAM, 必須另購 License. 在 DSM Survillance Station 設置畫面, 直接依畫面指示選擇 Levelone FCS-1030, 系統已預設所有參數, User 可根據自身需求再做細項調整
這裡建議將錄影影像設置為 640*480, 現在的 IP CAM 一般都支援雙模串流 (Dual Streams), 有人稱為主碼流及子碼流, 即實際錄影的解析度及 frame rate 會比較高, 稱為主碼流, 而為了 web or 手機即時監看, 系統會以較低解析度及 frame rate 傳送, 稱為子碼流.
完成上述基本設置後, 記得要設定一週七天, 一天 24小時啟動錄影的區間, 這樣系統才會根據排程啟動錄影.
結語
用最經濟的方式建構 Home security system, 而 Synology Survillance Station 功能已內建支援多種廠牌的 IP CAM, 只要依相容列表選購, 可以很快速的完成安裝, 於 '時間線' 可以快速的調閱錄影紀錄, 另 IP CAM 的選擇上, FCS-1030 VGA Quality 的錄像品質已經算相當不錯, 且內建 micphone 模組也可同步錄音, 但 FCS-1030 並未內建紅外線 LED, 在夜間無光源環境下無法清楚錄影, 此點是較可惜的部份.
