[分享] Thecus TopTower N6850 企業級 NAS

今天很開心和大家分享這台企業級的 NAS - Thecus TopTower N6850 NAS, 當然特別要感謝原廠借測此一巨大的怪獸 NAS, TopTower 為 Thecus 今年最新推出之機型, 主推企業級用戶, 既然號稱企業級, 想必效能及規格上一定有其獨到之處.

TopTower 總共有三個等級:
1.TopTower N10850: 10Bay, Intel® Xeon® E3-1225 3.1GHz 處理器
2.TopTower N8850: 8Bay, Intel® Core™ i3 2120 3.3GHz 處理器
3.TopTower N6850: 6Bay, Intel® Pentium® G620 2.6Ghz 處理器

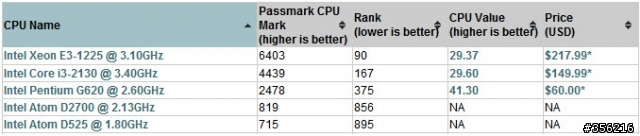

眾家 NAS 使用的 Intel CPU Benchmark 分數參考:


N6850 規格:
處理器: Intel Pentium G620 2.6Ghz
記憶體: 2GB DDR3 (4個 RAM slot)
網路介面: GbE * 2 (可再透過 PCI-E slot 擴充, 支援 WOL
USB: USB 2.0*4, USB 3.0*4
OLED: 顯示系統狀態與資訊 (支援多國語言)
顯示卡: HDMI 輸出
音效: 麥克風輸入, 音效輸入, 音效輸出
硬碟介面: SATA III * 6 (6Bay)
RAID: 0, 1, 5, 6, 10, 50 and JBOD

N6850 採用 Intel G620 CPU (ps:PassMark CPU benchmark 分數:2478, Intel D2700 CPU 分數為 819), CPU 效能比 Atom 又高出許多.

外觀
N6850 為 6Bay NAS, 光外箱就非常大一箱.


TopTower, TopPower, 10GbE ready, 企業級所需的效能.


承襲 Thecus 慣用的全金屬機身, 結構相當紮實.

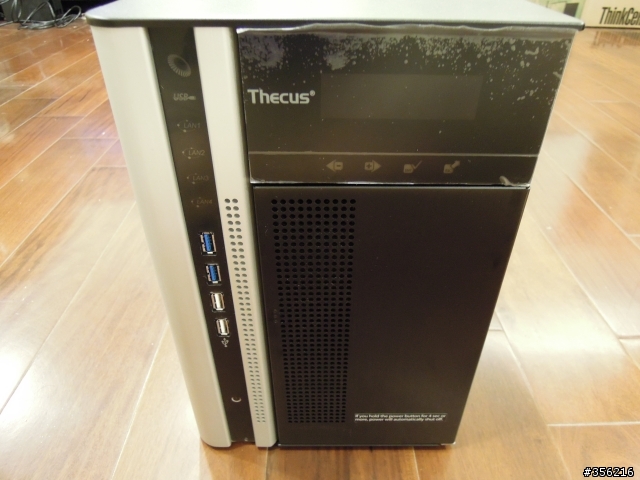

前方有 USB2.0*2, USB3.0*2, button 都是獨控的.

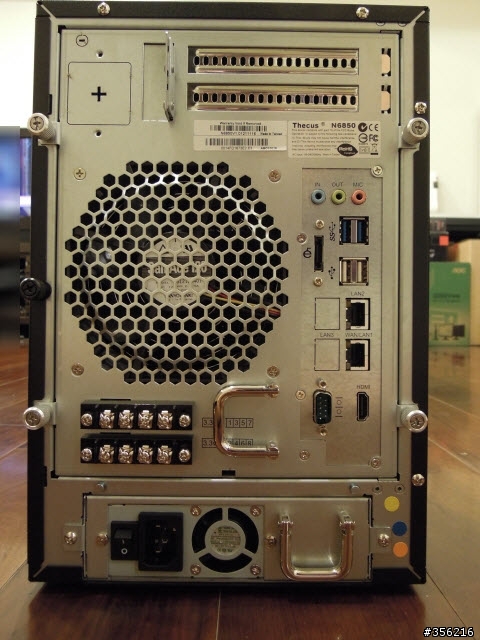

N6850 機身後方. 可看到兩個 PCI-e slot.

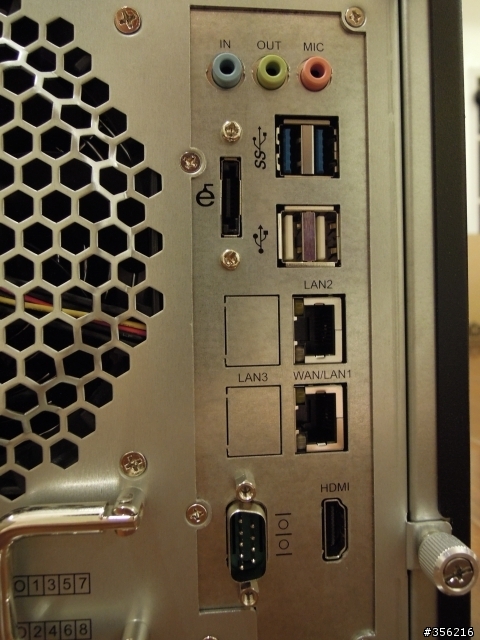

Audio I/O, eSATA, HDMI 輸出..., GbE*2 (支援 Link Aggregation)

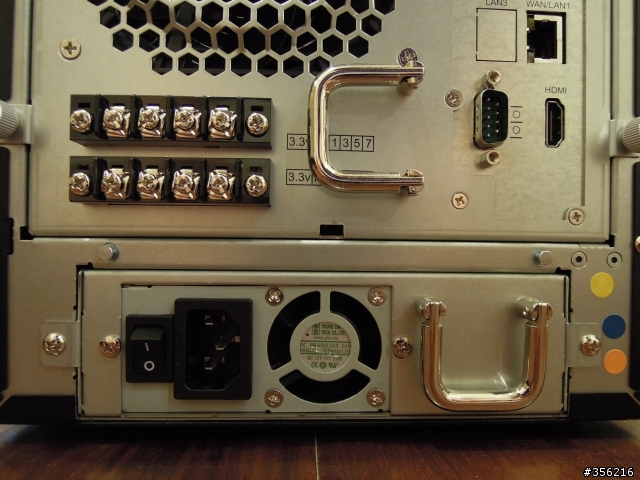

這些特有的接點是啥? 經查是 GPIO, 怎麼使用手冊上並沒有提到. 下方的 Power Supply 為 80Plus 的.

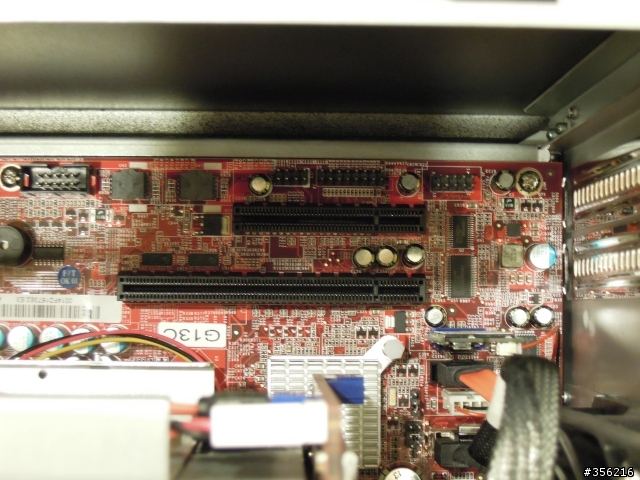

PCI-E slot * 2, 可以用來擴充 GbE or 10GbE 擴充卡.

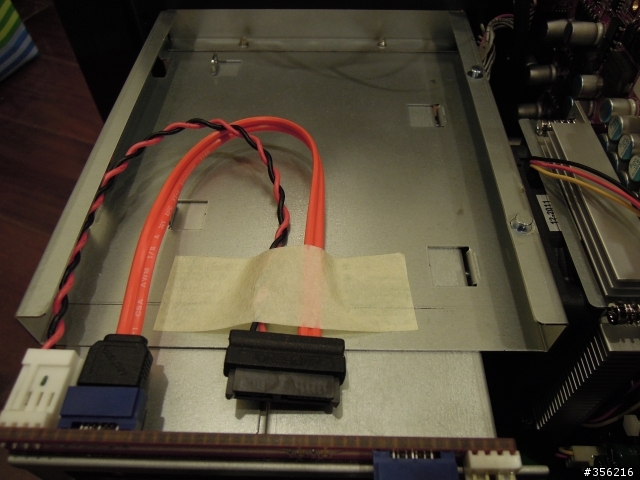

這是可擴充的 DVDROM 接頭及 slot, 在 NAS 上加上燒錄機是很少有的設計.

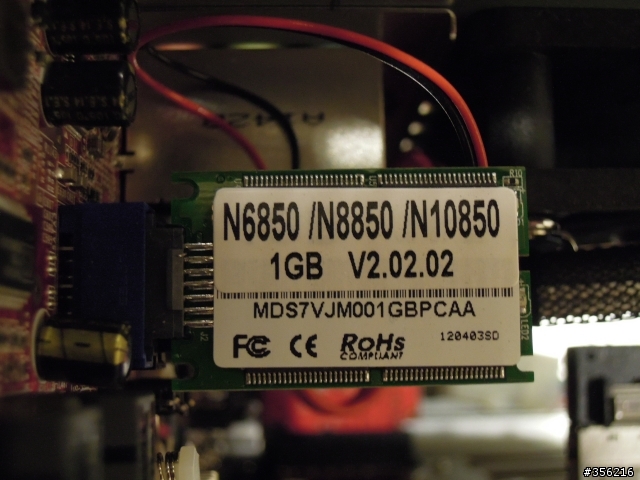

N6850 OS:

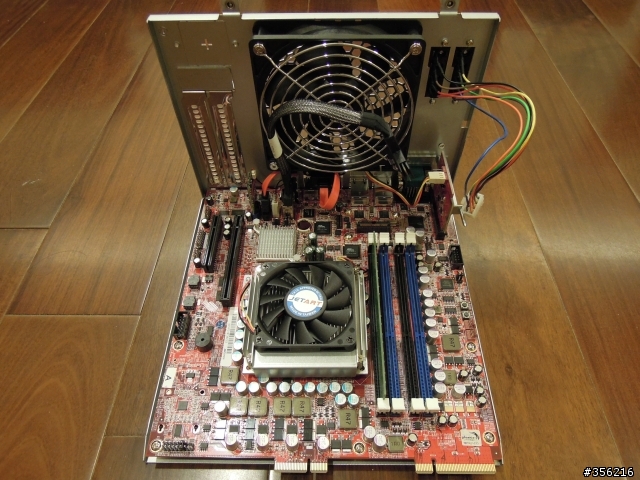

這三張圖是後來補拍的, 之前一直不曉得怎麼拆, 後來在 CompuTex 2012 看了原廠展示, 才發覺原來 N6850 是模組化設計, 整塊主板可以直接抽出來.

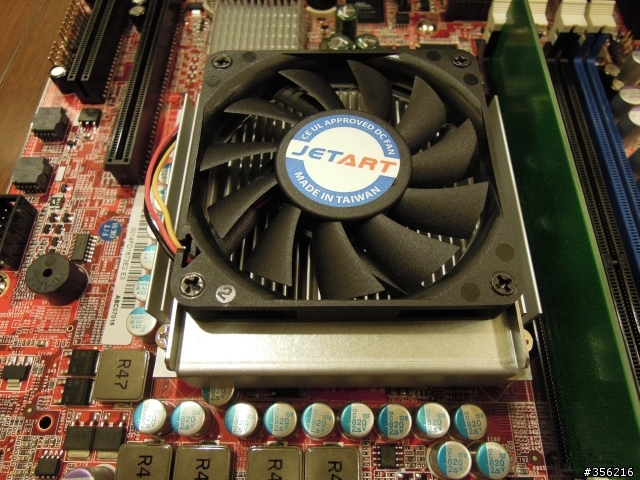

CPU & 風扇.

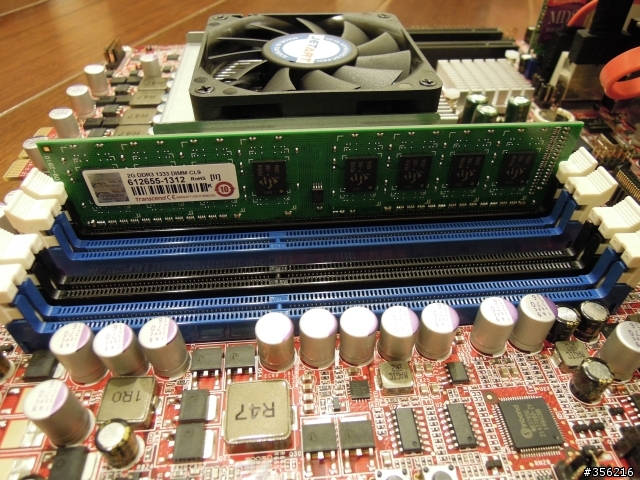

RAM Slot, 標準是插一支創見 DDR3-1333 2GB RAM, 自己要再擴充也是很容易的.


功能介紹

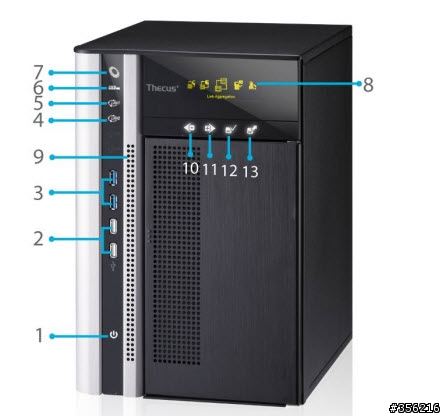

這裡借用原廠的相片說明一下各個功能.


1.Power Button: 前面提過, N6850 各個 button 都是觸控的.
2.USB 2.0 * 2
3.USB 3.0 * 2
4-7: System, LAN, USB LED
8: OLED Dispaly, 用來顯示系統狀態 (溫度, IP 等), 為多國語文.
9: LED BAR: 這條 LED BAR 很特別也很炫, 開機時會 show 一下, 而 NAS 有異常時會顯示紅色.
10~13: OLED 觸控 button

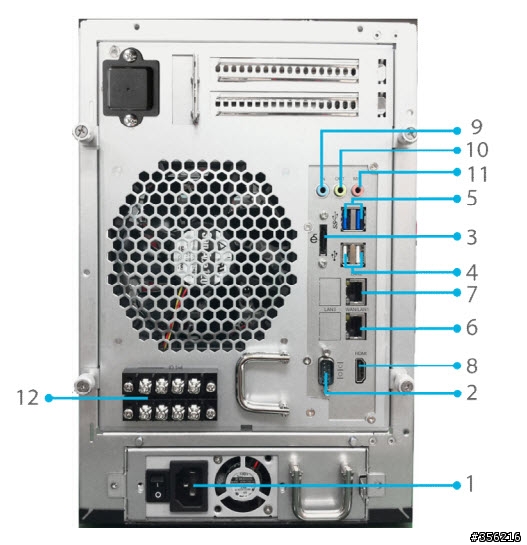

這裡僅介紹較特別之處.
2:RS232: for UPS
8: HDMI 輸出, 用來做為 Local Dispaly, 容後介紹.
9~11: Audio I/O

傳輸效能
N6850 NAS 本機有 Gigabit Ethernet Port*2, 另可以再擴充 10GbE card, 小弟手上並無 10GbE 可供測試, 僅就 GbE*2 做 802.3ad Link Aggregation 小測了一下, 在 N6850 上開啟 802.3ad 協定, 運用兩台 i5 PC 同時對 N6850 做讀取 5GB file, N6850 的頻寬達到預期的 200MB/Sec 以上 (使用 WD 黑標 1TB SATA III HD * 3 做 RAID5), 而在寫入效能也約 200MB/Sec.

至於 10G 傳輸效能如何? 這裡僅引用原廠的測試數據 (iometer, 64KB, 8GB file), 讀取約 936MB/Sec, 寫入約 907MB/Sec.

在 GbE*2 5GB file R/W 效能測試上, N6850 整體的傳輸一直很穩度的維持在 100MB/Sec 左右, 而小弟另一對照組的 D2700 CPU NAS, 效能上一開始維持在 90MB/Sec 左右, 但逐漸的會持續下滑.

Thecus 特點
這裡不會針對 Thecus NAS 做逐一設定畫面的介紹, 只針對一些特點及特性做提示.

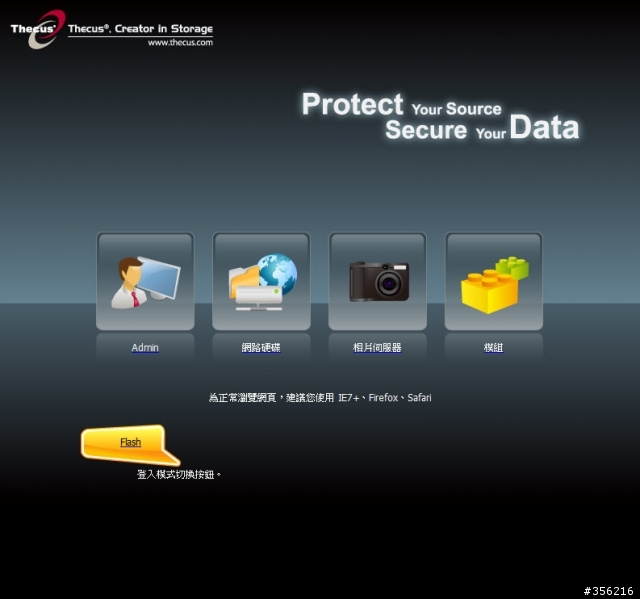

N6850 的管理界面和 Thecus 其他機種相同, 對於原 Thecus 愛用者可以很快上手.

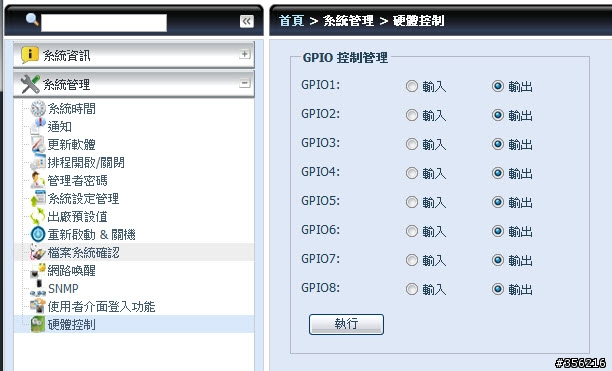

前面有提到 N6850 有八組 GPIO, 於 UI 此處可以設定 IN or OUT, 但手冊上並未提及如何應用.

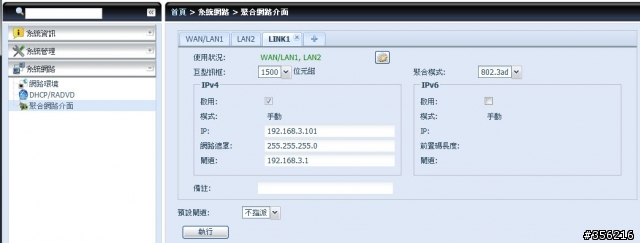

N6850 Dual GbE 可做 Port Trunking, 傳輸效能馬上倍增 (ps: 在 Port Trunking mode 下, Thecus Setup Scan NAS 功能會找不到此台 NAS, 還好它的 LCD 可以顯示 NAS IP, 不然忘了 IP 就麻煩了)

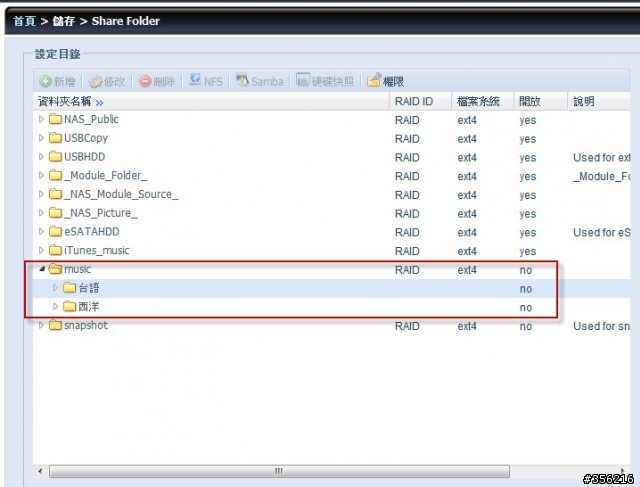

N6850 共用資料夾的權限(ACL)還可以設定到子目錄的權限, 此點是比較特別的.

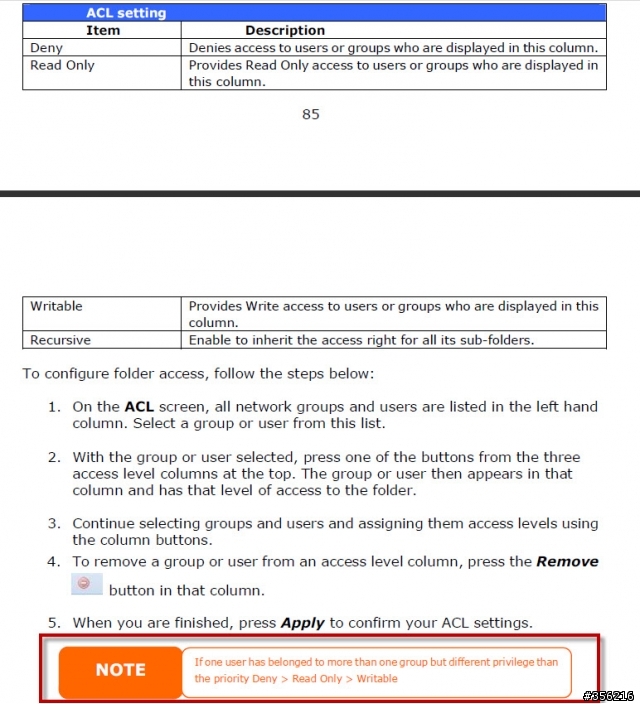

不過手冊上提及 ACL 的權限優先等級似乎有點怪. ACL 權限有三種, Deny, Ready Only & Writable, 而手冊上等級 Deny > Read Only > Writable, 小弟覺得它應該是寫錯了, 這樣的設計會造成實務上很多權限無法設定, 例如 user BOSS 必定屬於 USERS(EVERYONE) group, 如果有一 share folder 給所有同仁 READ ONLY 權限, 但 BOSS 是 R/W, 這樣它就做不出來了? 所以正確的 priority 照理說應是 Deny > Writable > Read only

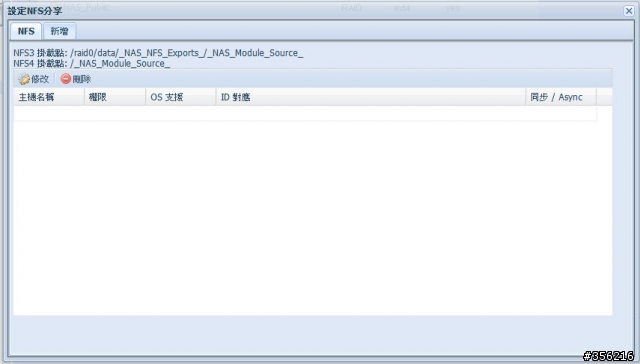

N6850 支援 NFS, 但它和其他廠商的做法很不同, 一般的 NAS 是將 Share Folder 和 NFS mount 的目錄設為相同, 但 Thecus NFS 有它自己特定的 mount point, 這樣如果 Windows & Linux Client 要透過 NFS mount NAS 上共享的資料夾要如何做呢? 此點小弟還未參透.

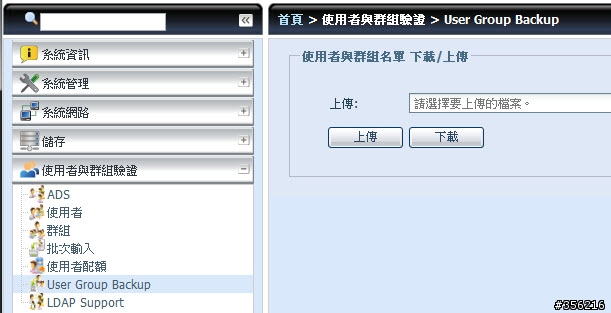

User & Group backup: 這個功能在 Thecus NAS 上建議管理者還是養成備份的習慣, 這之前小弟在 N4800 開箱有提到, Thecus NAS 的 User & Group 設定 '似乎' 不是存在 RAID volume 裡面, 而是存在 NAS 硬體上.

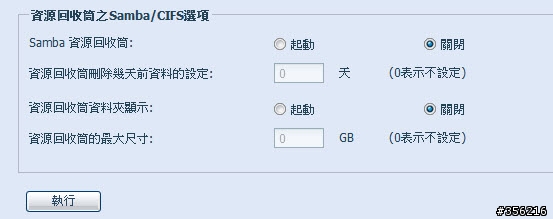

N6850 SAMBA 資料回收筒設計的不錯, 還可以設定 recycle bin size & 保留天數.

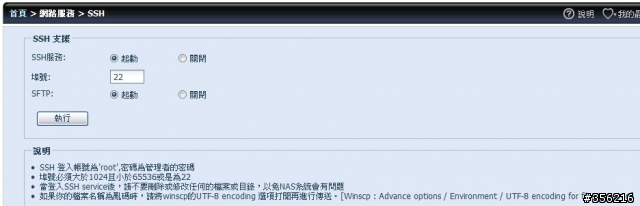

SSH 也可以在 UI 上啟用或停用.

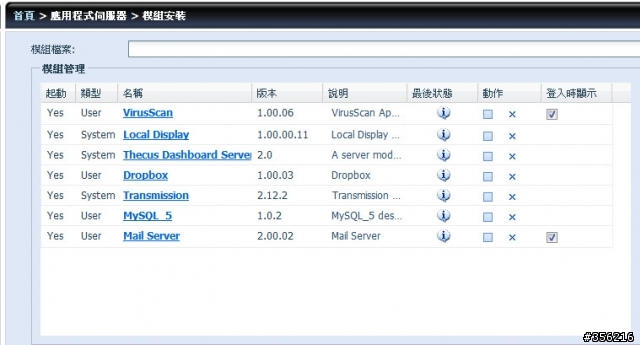

N6850 也提供很多套件供 User 選用, 並支援單鍵套件安裝. McAfee, Dropbox & Local Display 都是非常實用的套件.


N6850 提供多種備份功能, DOM backup 用於備份 NAS OS, 而 rsync 是 NAS 及 Server 廣泛支援的協定, Data Burn 則提供 NAS 至光碟直接燒錄.

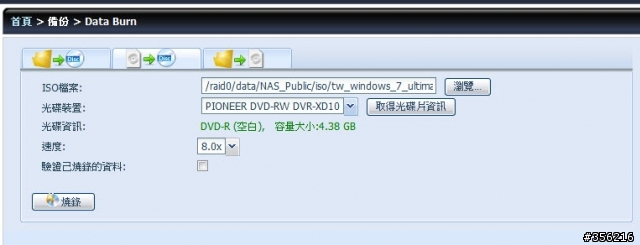

Data Burn 也支援 USB 外接 DVD 燒錄機, 提供三種燒錄模式:
1.燒錄檔案資料至光碟
2.燒錄 ISO image file 至光碟
3.製作檔案及資料夾至 iso file

如果能夠排程燒錄光碟就更理想了.

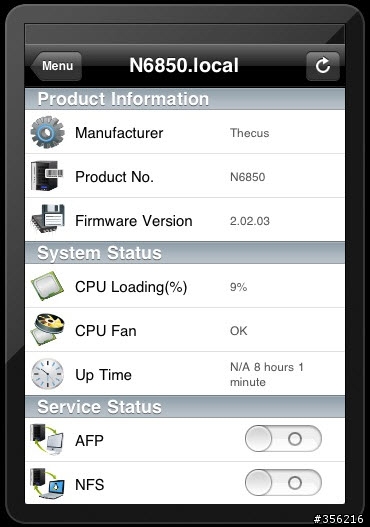

iPhone APP - Thecus Dashboard: Thecus 也提供 iPhone App, 可用於顯示 NAS 一些狀態, 或是修改 User 密碼.

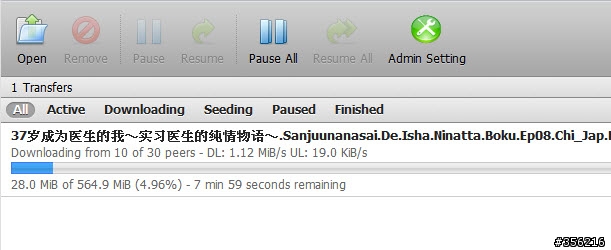

BT: N6850 官方套件採用很受歡迎的 Transmission

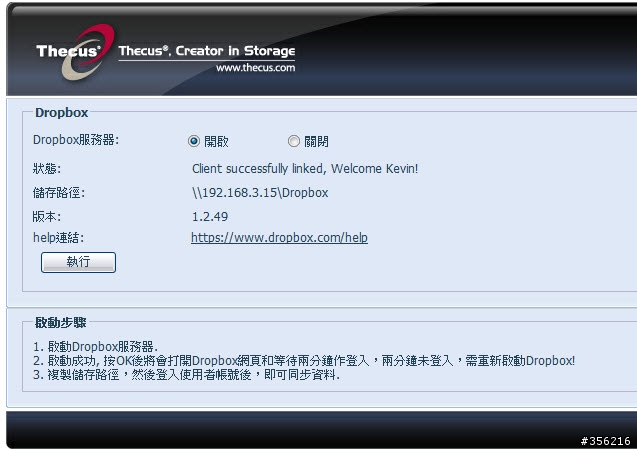

Dropbox 同步: Thecus 是少數官方套件直接支援 Dropbox 同步功能 (另一原廠直接支援 Dropbox 同步為 Zyxel NAS)


Local Display Module: N6850 NAS 特有的 HDMI 輸出, 透過 Local Display Module, 於 NAS 上插入 USB Keyboard & Mouse, 可將 NAS HDMI 輸出至 TV or LCD 螢幕, 其已內建 firefox browser, 可直接進入 NAS 管理畫面做設定.

另原廠未來預計加入 XBMC media center 功能, 可直接撥放影音至 TV.

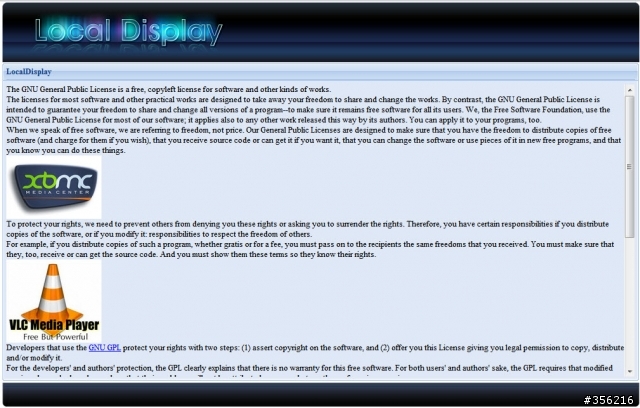

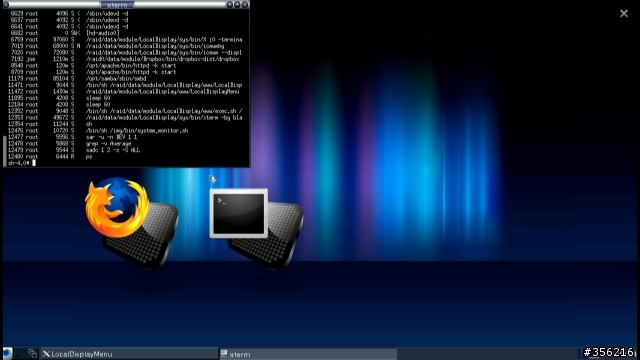

Local Display 桌面. 可透過內建的 firefox 開啟 localhost NAS 管理界面.


耗電量實測
N6850 雖採用比 Atom 效能高出數倍的 Intel G620 CPU, 但在耗電量方面卻也相當省電, 以市售儀器實際量測, 空機未安裝任何硬碟下, 耗電量約 45W~50W, 而每增加一顆 1TB 硬碟約多 5~6W, 比起傳統的 file server 省電非常多.

總結
測試的時間很短, 以下是小弟的小小感想.

優勢:
1.Thecus TopTower 系列採用高效能的 Intel Sandy Bridge CPU, 在用料上也相當紮實, 傳輸效能也達到 GbE 該有的水準.
2.N8850 以上機種更提供 HA (High-Availability) 功能, 符合企業用戶不間斷服務之需求. 也是現階段相同價位 NAS 唯一提供 HA 功能的廠商.
3.提供多樣化的外掛模組, 除基本功能外, User 可依需求擴充功能.
4.機器預留 10GbE 擴充能力, User 也可自行擴充 Intel GbE 擴充卡增加整體傳輸效能.
5.內建 McAfee AntiVirus Module, 一般來說它的掃毒能力及病毒碼更新速度會比採用 OpenSource 的 ClamAV 更好.

待改進:
1.手冊及 online help 一直是 Thecus NAS 做的不夠好的地方, 現階段只提供英文版手冊, 另外 online help 幾乎是完全空白.
2.Local Display 模組尚未完全, XBMC 多媒體 Module 現階段還未正式 release.
3.前面板的 LED BAR 顯示有小問題, 在系統恢復正常後(例如 RAID rebuild 完成) 它仍然顯示紅色.
4.McAfee AntiVirus 模組功能及設定說明不清楚.
5.此台測試機的硬碟休眠模式無法正常運作,在未掛任何模組的狀況下,設定30分鐘進入休眠模式,但無法work.
FB:VoIP電話技術交流
2012-06-05 19:18 #1
感謝樓主分享.

感覺上現在台灣的NAS廠商推出的產品都是愈做愈大了;

硬體規格上QNAP, Synology, Thecus 這三家都是大同小異,

(除了Thecus有用比較不同的Pentium CPU之外, 大都是以Atom為核心)

也都是靠軟體來控制運作,

所以決勝關鍵就在於軟體的應用功能多寡與使用者操作適用性了!

一般都是說Synology和QNAP比較好用, 看來Thecus還可以有進步空間唷!!
讚喔! 這一系列企業級NAS硬體設計上Thecus看來有更上層樓比Qnap用料更好,軟體看來也漸漸有佳作和創新。台灣品牌NAS 都加油。
NAS 愛好者 wrote:
這一系列企業級NAS硬體設計上Thecus看來有更上層樓比Qnap用料更好,軟體看來也漸漸有佳作和創新。台灣品牌NAS 都加油。..(恕刪)


說實話, Thecus 產品的用料是不是比 QNap or Synology 好, 這小弟畢竟不是這方面的專業, 而主板上的電容及零件等, 到底那家用料好? 這小弟也看不出來.

但小弟覺得 Thecus 在產品機構的設計上, 是一家很堅持傳統的公司, 除了一些較入門款的 NAS 塑料使用較多外, 它的機殼都選用非常厚的板材來製作, 相對的產品都相當重. 像這台 N6850 空機就差不多有 10kg 了, 機構的設計小弟也覺得相對複雜, 而且成本比較高, 它全機機構幾乎全部都是金屬製作, 連前方的門都是用金屬做的, 而 LED BAR 那一整塊還用鋁擠型全鋁做成(那個 LED BAR的設計小弟一直覺得炫而已, 但實用性並沒有那麼高), 這些模具及沖壓組裝不曉得就多出多少成本.

小弟比較好奇的是當初規劃產品線時是否有考慮在一些設計上做變更, 可以使得成本更降低, 進而在產品售價上可以有更好的競爭力, 像如此繁鎖的機構設計, 在小弟所看過的 Synology 上是完全看不到的, 這也反應了不同公司在產品設計上的理念不同. Synology 的機構小弟覺得它是能夠用塑料取代就不用金屬, 當然這也不影響它的強度, 設計上簡約但不簡陋, 而能夠用市場上既有零件就不另外設計, 或許它本來就是一家軟體更重於硬體設計的公司. 這也使得在價格上更有競爭力.

而軟體創新上, Thecus 確實有進步, 但進步的幅度小弟覺得還不夠, 很多 GUI 的設計還是不夠清楚, 尤其是對於 Thecus 技術文件(尤指線上說明文件), 小弟一直覺得它做的非常差, 不管在中文化方面或是內容, 都是不及格的.

ps: 不過小弟還是要小小抱怨一下, Synology NAS 有些機種的風扇用料就太節省, 為何不用壽命較長的雙滾珠軸承風扇? 君不見 forum 上有些 user 都自己 DIY 換風扇. (因為網友說 Ball Bearing 比 Sleeve Bearing 好)


FB:VoIP電話技術交流

今天收到一篇NAS新聞稿,看起來Thecus N6850 的10G 傳輸速度比Qnap 1079PRO 而無不及~
Pentium 的CPU看起來比i3 C/P值高了點.也難怪商用NAS除了Atom D2700 和i3之外 Thecus 又特別開了一款Pentium CPU 的NAS.


Thecus N6850 vs. QNAP TS-1079 Pro - 10 GbE connection

SNB NAS完整比較表
http://www.smallnetbuilder.com/nas/nas-charts/view
pctine wrote:
N6850 機身後方. 可看到兩個 PCI-e slot.



Power supply 似乎可以抽換?支援 Hot swap 嗎?

frozenblue wrote:
Power supp...(恕刪)


power supply 它只有一顆, 所以無法直接抽換.
FB:VoIP電話技術交流
應該說他的電源是模組化的。
要Hot Swap至少也要有兩顆PSU吧!不然抽掉不就沒電了!
frozenblue wrote:
Power supply 似乎可以抽換?支援 Hot swap 嗎?

eyedoctor wrote:
應該說他的電源是模組...(恕刪)


外型看起來是, 但它並非模組化的. 所以也不能直接插拔.
FB:VoIP電話技術交流
今天在網路上看到 Thecus 有做活動. 買 TopTower N6850 送 C10GT 10G 網卡, 有名額限制, 如果本身已建置 10G 網路的可以參考看看, 光是一張 10G 網卡就至少萬元以上.

最近 Thecus 殺很大, 不少產品都有特價活動.
