4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

自從上次的 DS214Play 首次開箱(click here) 已經過了將近二年, 好不容易終於等到 Synology 推出新的 Play 多媒體 NAS 新機. 在得知原廠將於今年十月份推出新機, 在上週就將 DS214play 送給友人了, 只是為了給自己一個藉口購入 DS216Play.

Synology DS216Play 原廠規格說明
STiH412 SoC 規格說明
我的 Synology NAS 能夠將 4K 影片轉檔成其他裝置可播放的格式嗎?(僅限 DS216play)

Synology 平台代碼: "monaco"

Synology DS216Play開箱


Synology 的包裝愈來愈環保簡潔了.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

DS216Play 特色. Dual-Core 4K H.265硬解.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

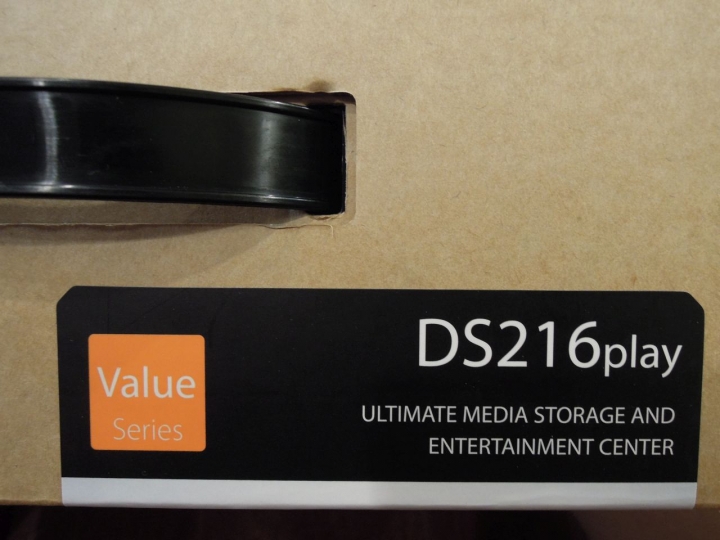

Value 系列. 主打多媒體影音, 構建家庭娛樂中心.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

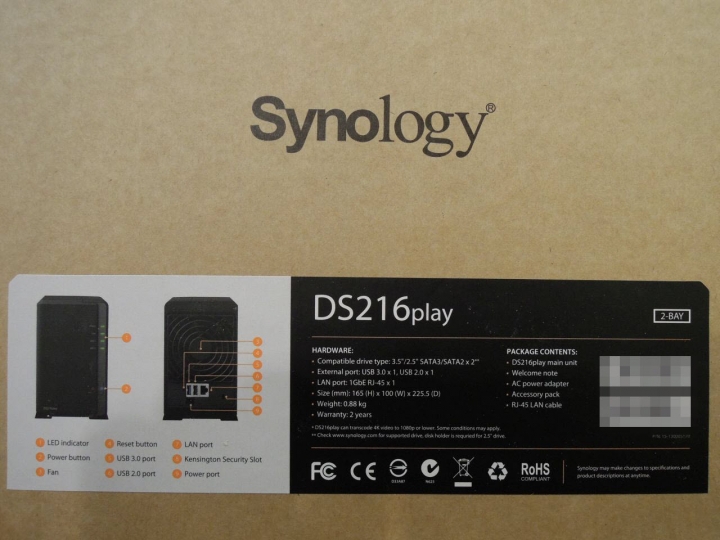

主要規格說明
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

內包裝也是相當簡單
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

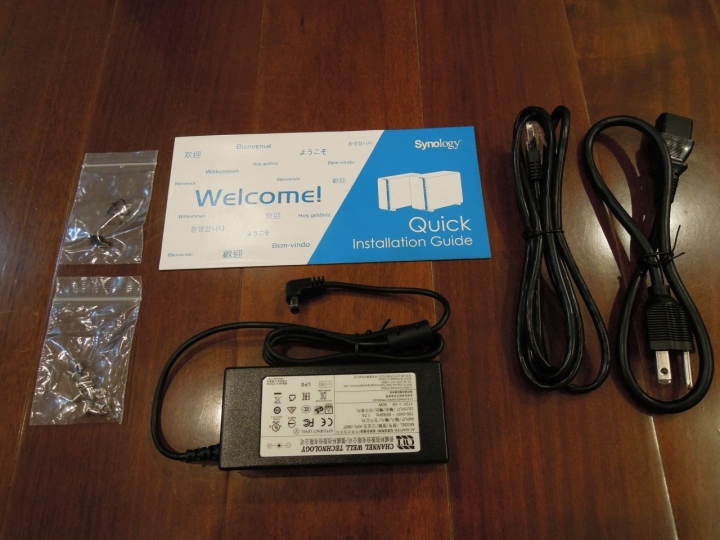

所有的配件. 硬碟螺絲, 網路線及變壓器
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

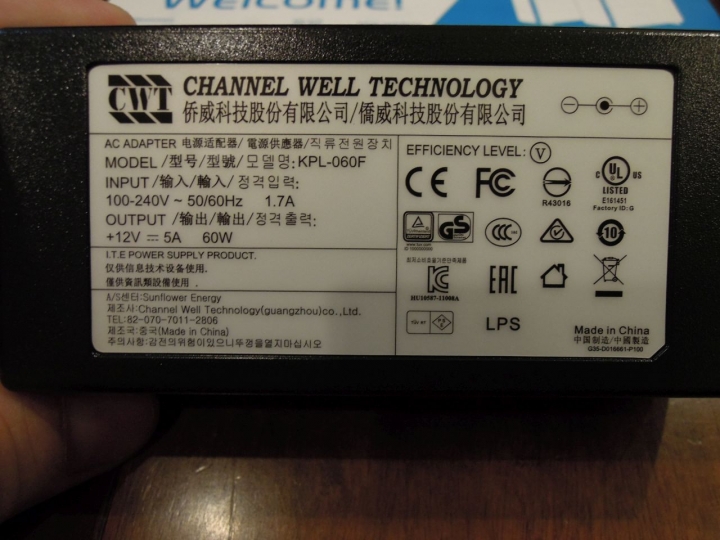

使用的是 12V/5A 變壓器. (不得不說, QNap & Asustor 在變壓器用的大多是台達大廠)
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

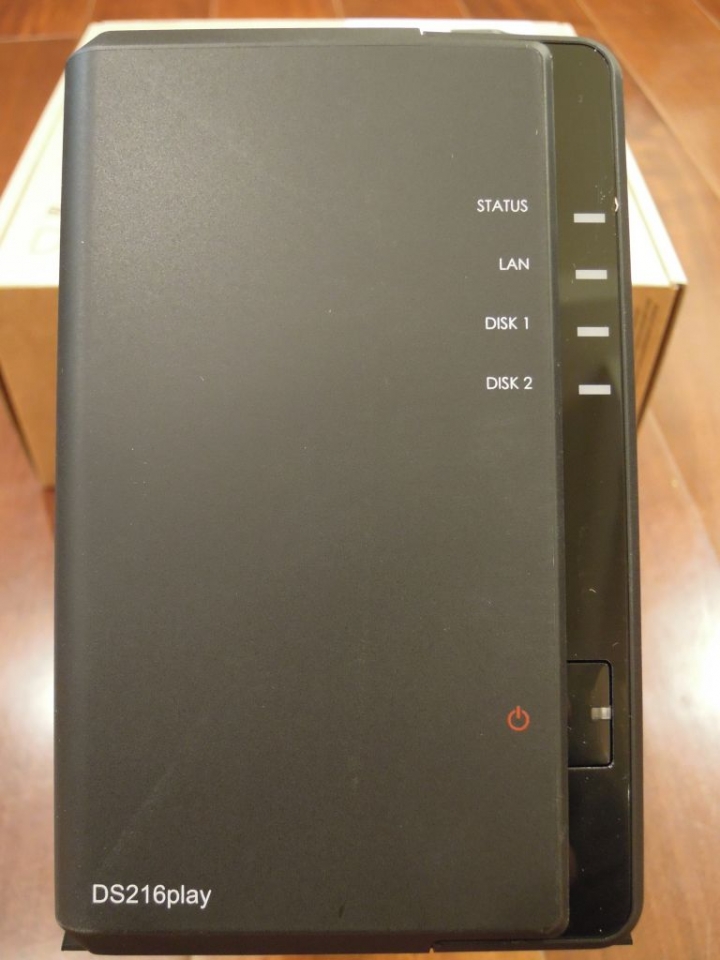

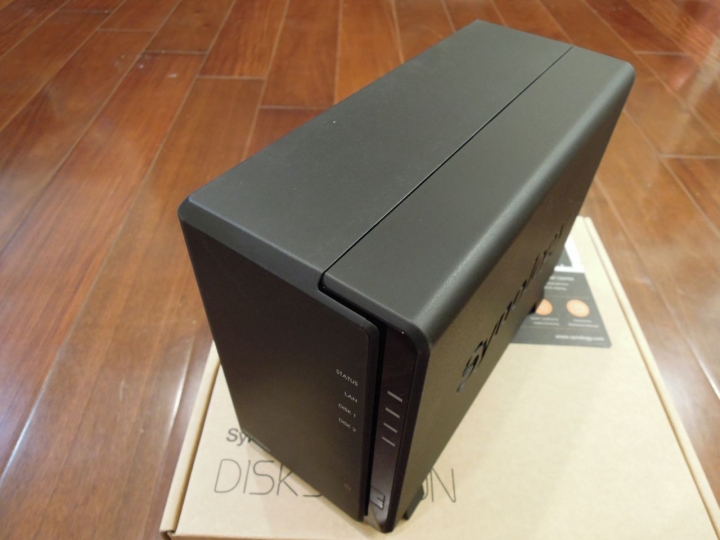

DS216Play 現身
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

和前一代 DS214Play 最大的不同, DS216Play 不支援 hot plug, 無熱插拔硬碟匣, 連前置 SD Card slot 也拿掉了
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

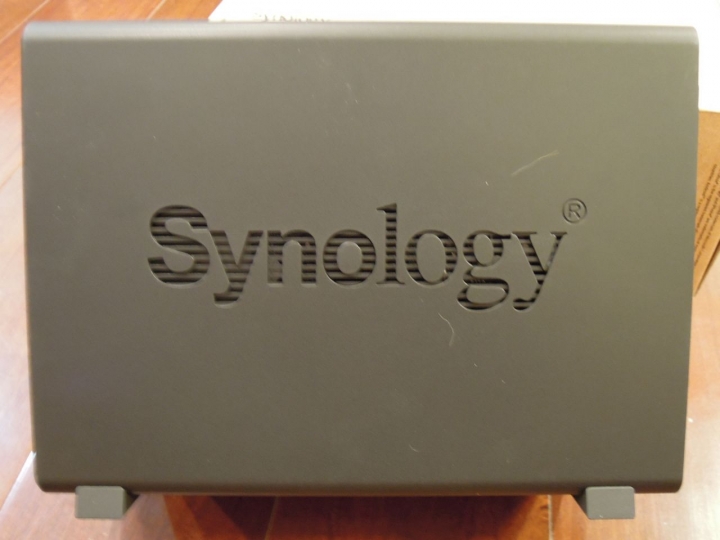

側邊 Synology Logo
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

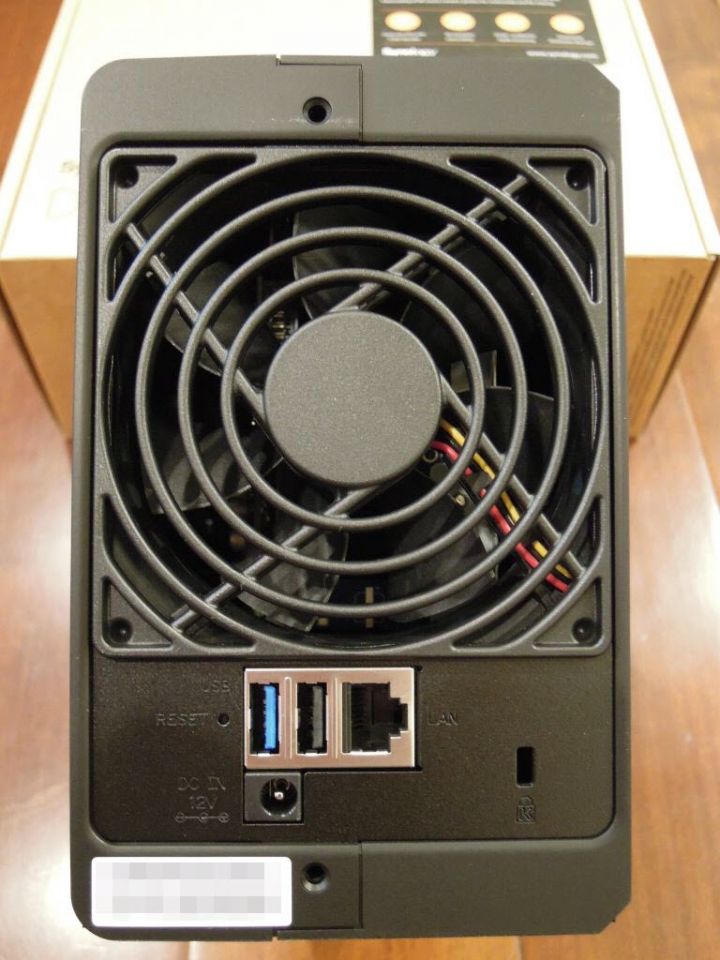

背面風扇, 及 USB 2.0x1, USB 3.0x1, GbE Port*1
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

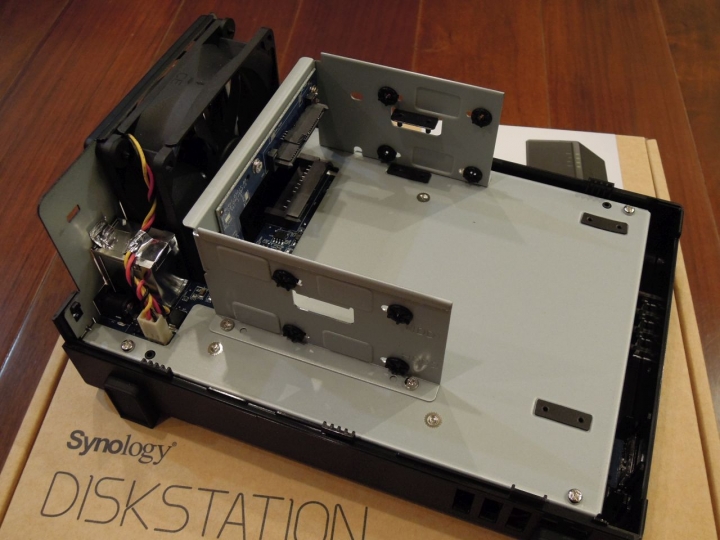

可以裝兩顆硬碟.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

鎖上硬碟的樣子
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

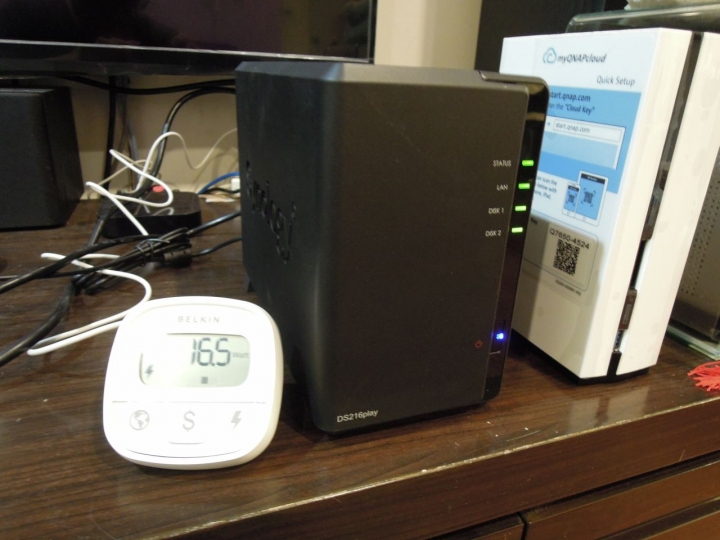

裝上 WD 3TB & Seagate 3TB NAS 碟, 耗電約 16.5Watt.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

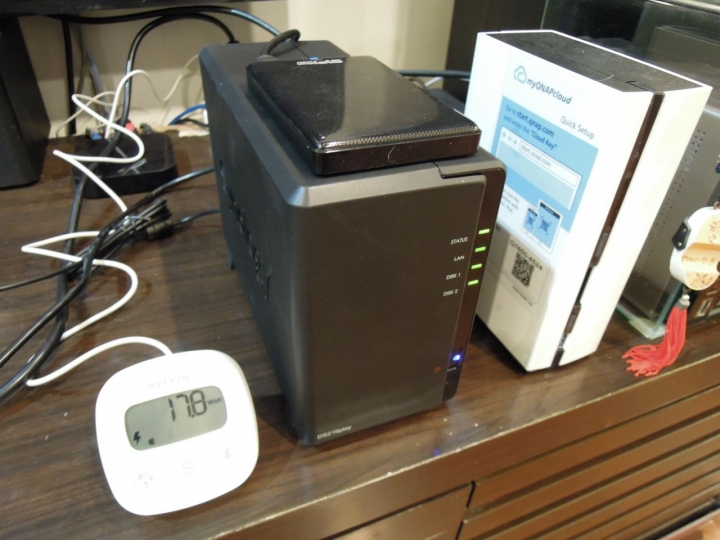

再加上一顆 USB 3.0 1TB USB 外接硬碟, 耗電約達到 18Watt.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

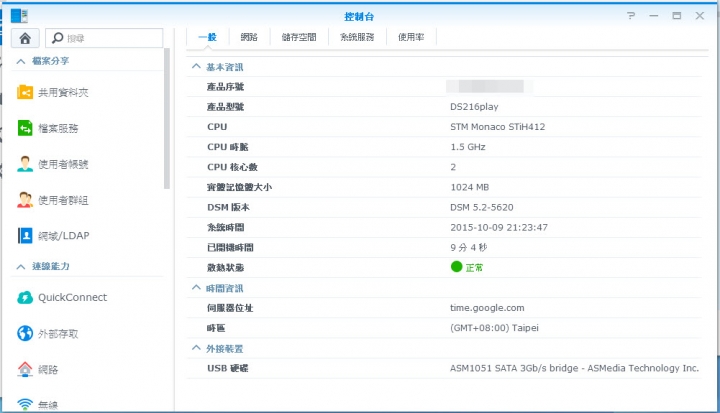

安裝完 NAS OS 後的系統資訊.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

CPU information:
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

這幾個套件都是 Synology NAS 相當推薦安裝的.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)


讀寫效能簡測


測試的設備.
*Intel Core i3-4160 CPU, Windows 10, 256GB SSD*1
*HP 24 Port Gigabit Switch
*DS216Play NAS (RAID1)

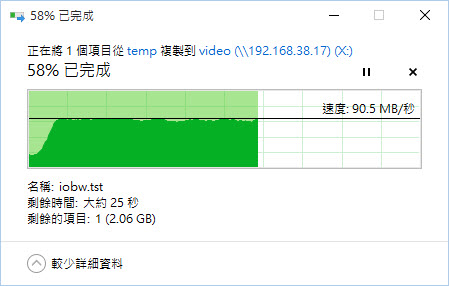

WRITE: 從 PC Copy 5GB 檔案至 NAS, 約 90MB/sec
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

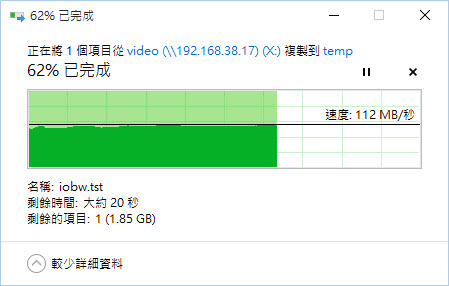

READ: 從 NAS Copy 5GB file 至 PC, 約 110MB/sec
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

這樣的讀寫效能算是相當不錯的, 近來 ARM Based NAS 在讀寫效能上有相當大的進步.


USB 3.0 外接硬碟讀寫效能

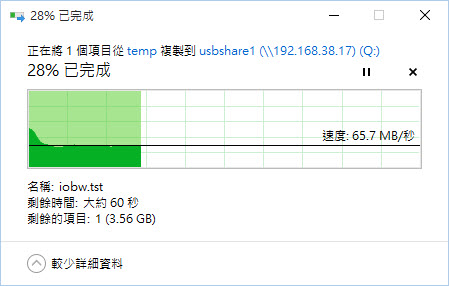

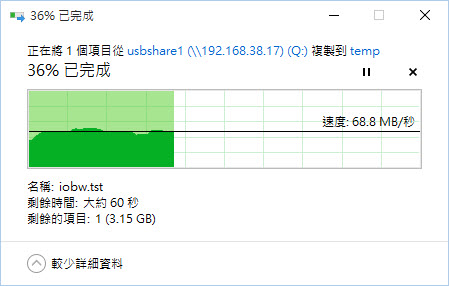

於 NAS USB 3.0 Port 接上一顆 1TB USB 3.0 外接硬碟, 並自 PC copy 一 5GB file 測試. 讀寫效能大約落在 65~70MB/sec 左右.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)


加密資料夾讀寫效能

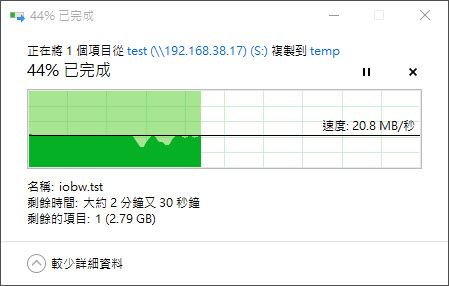

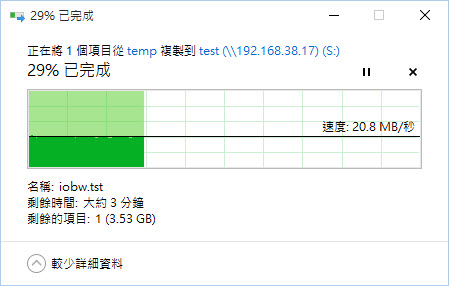

在 DS216Play 建立一加密資料夾. 同樣自 PC 讀寫一 5GB file, 讀寫效能約 20MB/sec, 看來加解密方面並非此 NAS 的強項.

4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)


Photo Station縮圖運算能力簡測


Photo Station 電子相簿是相當受歡迎的套件, 在將相片上傳至 NAS 時, 系統會為每張相片預做縮圖處理, 不同機型因為運算能力不同, 而在處理縮圖的速度上也差異很大, 通常也代表著 CPU & 浮點運算能力.

這裡是以 DS214play, DS1515+ & DS216Play 做簡單的比較, 選了 20 張一般數位相機拍的相片, 總容量約 46MB, 在 DSM NAS 縮圖品質上皆設定為高品質, 自相片 copy 至 NAS, 至系統完成縮圖的總時間做比較.

DS1515+: 1:50秒
DS214Play: 2:33秒
DS216Play: 2:28秒

DS1515+ Intel Avoton CPU 運算能力還是比 DS214play & DS216Play 好很多. 建議對於大量相片的上傳, DS216Play 還是採用 PC 端的 Photo Uploader 軟體, 預先利用 PC 較高的運算效能處理會較理想.


Video播放實測

影片的播放效果是 DS216Play 測試的重點, 這裡會以 Internet 上較容易取得的一些影片當做 sample file, 做一些測試供網友參考.

測試的機器大致上是以 Synology DS214Play, DS1515+, DS216Play & QNap TS-253 Pro 為主. 這四台 NAS 只有 DS216Play 是內建 H.265(HEVC) 硬解, 而 DS214Play & TS-253 內建 H.264硬解, 唯 DS1515+ 為全軟解.

測試的影片大致上有 4K H.264, 4K H.265, 1080P H.264 各類常見 sample file. 而測試的平台是以 Chrome Browser.

Nikon 1 J5 sample video: 4K H.264 (on qnap ts-253)
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

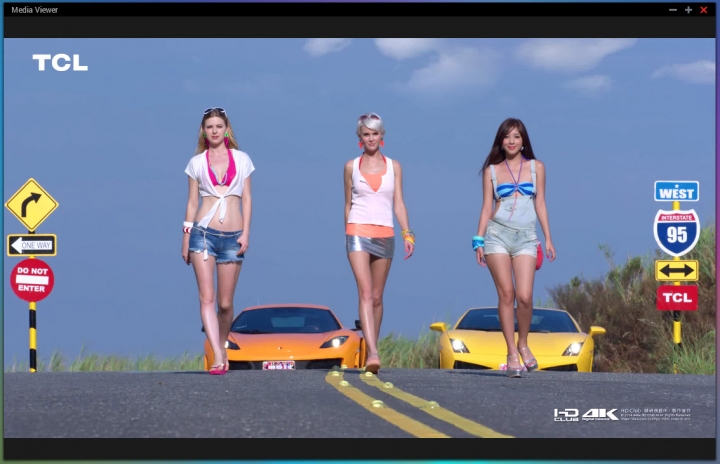

TCL 4K H.265 sample file: (on qnap ts-253)
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

QNap TS-253 Pro
由於 QNap TS-253 Pro 只是大致做為對照, 並非測試的重點, 小弟就簡單帶過, 在 4K H.264/30FPS or 1080P/60FPS 影片, 大致這個規格的影片, 都能很順暢的做 1080P online transcoding(轉碼), 至於 TCL 4K H.265 demo video, 就無法順暢的播放了, 可見 Intel J1900 CPU 在 H.264 硬解方面仍然有一定的水準表現. 而 H.265 就不要為難這台 NAS 了.

Synology DS214Play
同樣的 DS214Play 內建 H.264 硬解, H.265 影片是完全沒有辦法處理, 而手上的 DS214Play 也已送人, 所以測試是透過 Internet 串流, 在上傳頻寬約 40Mbps 下所測得的結果, DS214Play 4K 影片轉碼應該是完全不用考慮, 即使是 h.264 編碼, 也是難以完成即時轉碼, 大致上比較適合做即時轉碼的影片, 約莫就是 1080P/30FPS 這個等級以下, 1080P/60FPS 就太勉強了.

DS1515+/DS1815+/DS415+
在 Synology Video Transcoding 的分類上, 雖然 DSx15+ 系列僅支援軟解, 但本身硬體等級較高, 所以大致在 video 解碼上和 DS214Play 分在同一個類別上. 但因為無內建 H.264 硬解, 所以在軟解上會非常耗用 CPU 資源,

同樣的 4K H.265 video 就不用考慮, DS1515+ 軟解應付不了, 1080P/60FPS 影片轉碼有點吃力, 轉碼出來可能也只到 720P, 1080P/30FPS 大約這類型的影片, 是 DSx15+ 系列表現最好的等級了. 簡言之, 又要 NAS 有好的傳輸效能, 可以應付較多人同時存取, 另外在多媒體表現上有一定的水準, 那麼 x15+ 系列會是比較好的選擇. 當然它的價格也高出許多. 而在年底前 DS716+ Intel Braswell CPU based NAS, 內建 H.264 硬解能力, 應該也是更好的選擇.

DS216Play

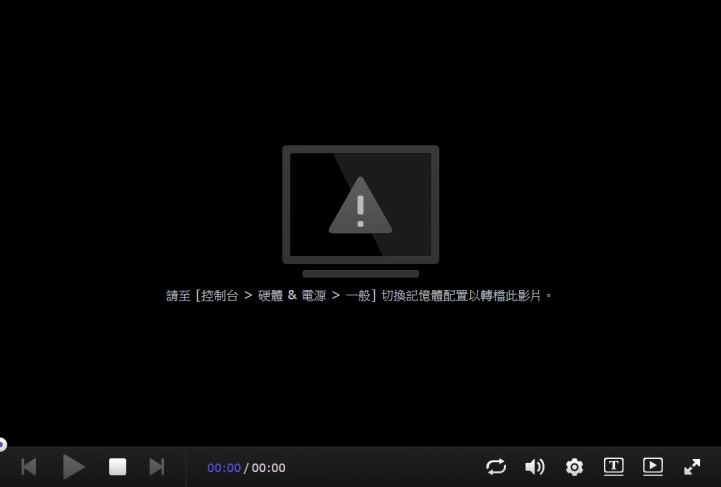

這是本篇的重點. 首先在播放 4K 影片時, 系統提示必須做一些記憶體配置的變更.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

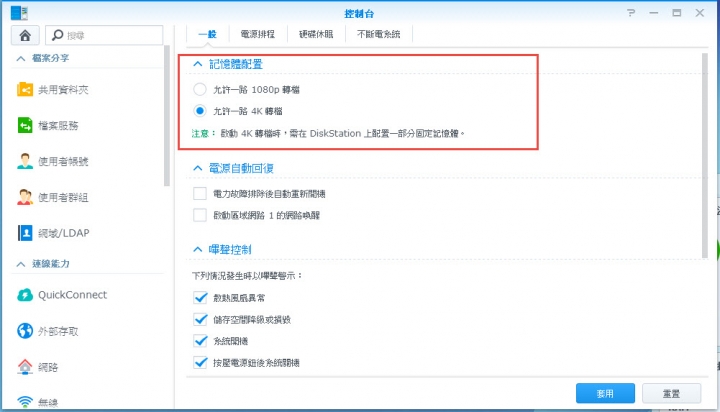

重新設定為 “允許一路4K轉檔", 並重新開機.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

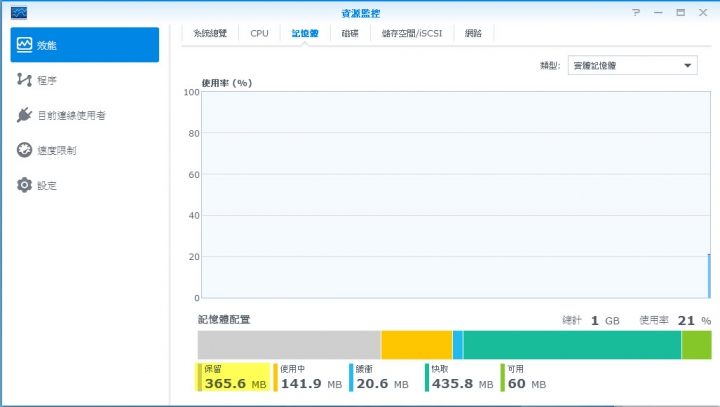

當設定為 1080P 一路時, 系統保留記憶體約為 365.6MB (這是已經安裝一些前面所提的套件後的結果)
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

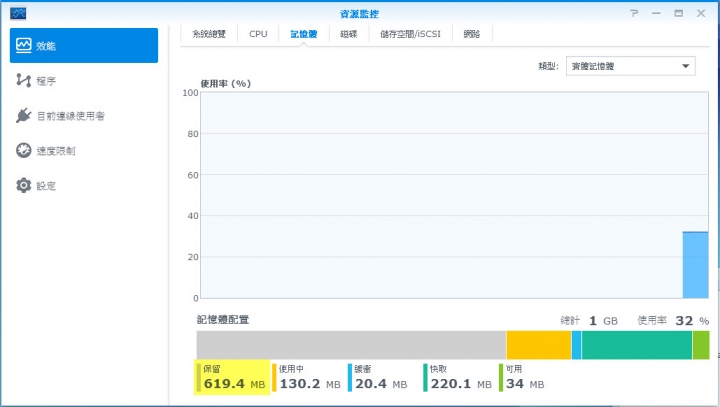

切換為一路4K 時, 系統保留更多的記憶體, 約佔用 619.4MB.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

開始測試.

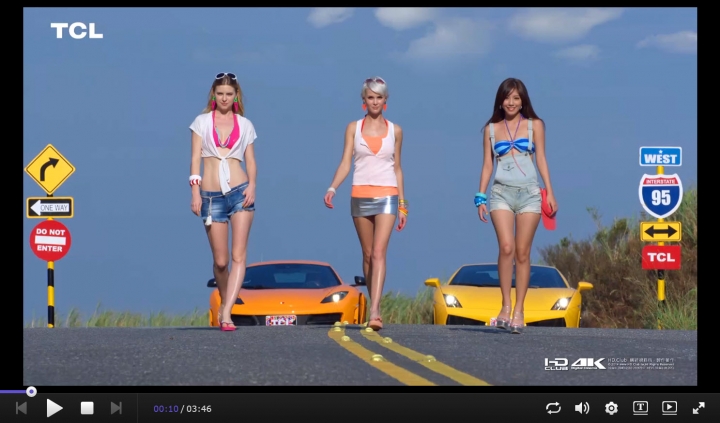

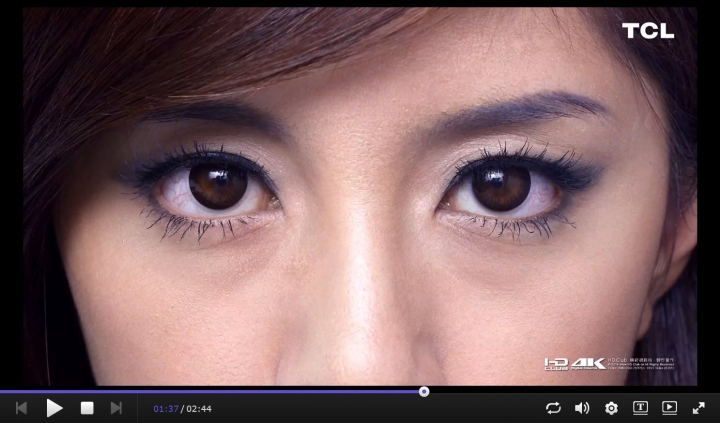

TCL 4K H.265 demo file: video station 轉碼效果設為'高', play 時 CPU 約佔用 40-50%, 播放順暢.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

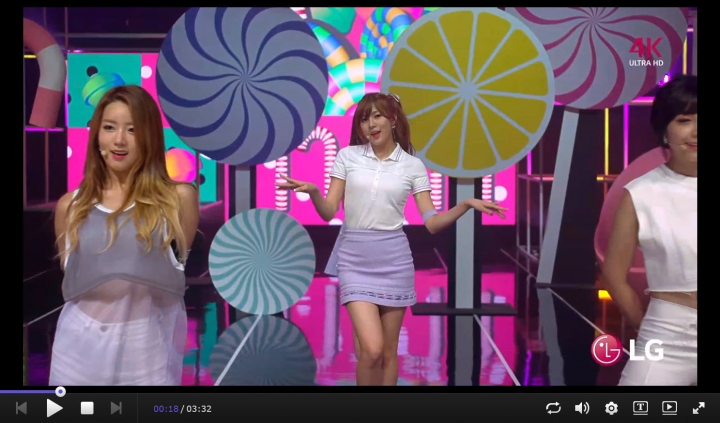

APink LG 4K demo file: 1080P/60FPS, 播放順暢, CPU使用率約 90%,
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

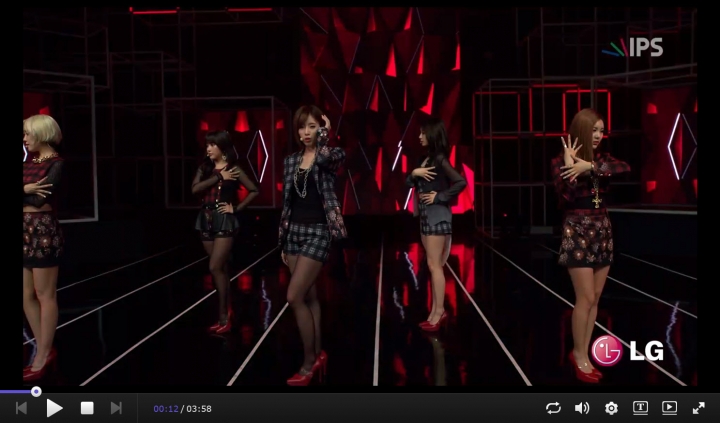

T-ara LG 4K demo file: 1080P/30FPS, 這個等級的影片應該不用再多加測試, 因為在 60FPS 能夠順播放, 自然不會有問題. CPU 佔用約 5%
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

在前面 1080P/60FPS, CPU 佔用高達 90% 以上, 但 1080P/30FPS 只在 5%. 小弟的猜測是, 在 1080P/60FPS 應該是硬解不支援, 所以用全軟解, 造成 CPU 使用率極高.

海信4K demo file-影像之美: AVC 編碼. 90Mbps bit rate. 系統提示 "此影片畫面更新率超出此機型轉檔能力上限", 無法播放. (ps:ds1515+可轉碼,但播放不順暢)
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

DS Video app 測試: 在 HTC Desire eye & New iPad 上安裝 DS Video 測試. 並強迫設置轉碼解析度為 "高”, 在播放 TCL 4K H.265 demo file 時, 都是出現有聲無影的情況, 無法正常播放, 此問題必須再和客服確認. 而 1080P H.264 編碼的影片, 確定播放皆是正常的.

媒體伺服器: 做為 DLNA Server, 本身 DS216Play 不支援即時轉碼, 所以影片到底能不能播, 或是播的順不順暢, 完全都取決於 Player or Smart TV 夠不夠力.

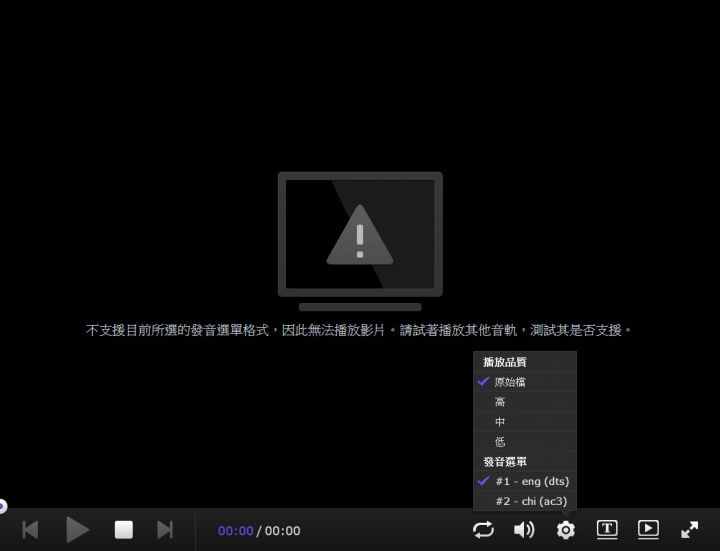

DTS 音軌支援問題
和其他機型的 Video Station 問題相同, DTS 尚無法取得授權, 所以仍然不支援 DTS 音軌的影片播放, 如果影片有支援其他音軌格式, 例如 AC3, 那麼就先切換為其他音軌吧.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)


Synology DS216Play vs QNap TAS-x68

有關於支援 4K H.265 的 NAS, 最近最火的就是 Synology DS216Play & QNap TAS-x68.
QNap TAS-x68 原廠連結

小弟整理了一些較大的不同點:
*DS216Play 為 4K H.265 轉碼, 而 TAS-x68 為 4K H.265 解碼: DS216Play 可以讓遠端的用戶, 利用 DS Video & Browser
等方式連上 NAS, 觀見轉碼後的影片, 但 TAS-x68 因為僅支援解碼, 所以 4K 影片是直接在本機的 HDMI 輸出至電視.

*TAS-x68 有 HDMI 輸出, 但 DS216Play 無: TAS-x68 可直接將影片輸出至 TV 播放, 而 DS216play 要透過手機,平板等設備觀看.

*TAS-x68 現是搭配 Seagate NAS 硬碟銷售, 而 DS216Play 為空機.

*TAS-x68 為 QTS NAS(完整版NAS功能+精簡版的套件) + Android OS 雙系統, 而 DS216Play 為 DSM NAS 功能.


風扇

2016/01/16更新:
今天再次將 DS216play 拆開, 看看裡面用的風扇型號. 以前的印象, 對於 Synology 入門機種所採用的風扇不是很信任.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

原廠規格表:
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

FD129225LL-N 採用 Sintetico bearing, 看起來 Sintetico bearing 改善了 Sleeve Bearing 壽命短的問題, 但 2-ball bearing(雙滾珠軸承) 還是比 Sintetico 耐用許多. 相對價格上 2B 也是比較貴的.


結語

*以上只是簡略的測試, 大致上 DS216Play 主打的 "4K H.265 轉碼" 已經算是達到它的功能訴求了, 做為家用娛樂中心的 NAS, 在大檔傳輸效能上也可以達到 90-100MB/sec 左右, 以 Synology 2bay NAS 現役機種來看, 大約這個價位的 DS214Paly/DS214 & DS216Play 三台 NAS, 無疑新推出的 DS216Play 會是比較好的選擇. (除非你對於硬碟熱抽拔有絕對的需求. DS216Play不支援此功能).

*很多人問到底 online transcoding 做什麼用? 簡單說, 你的播放設備播放能力夠, 再加上你的頻寬不是問題, 那麼就完全不用考慮 NAS 有沒有支援 online transcoding.

*另外 DS216Play 做為 DLNA server, 並不支援轉碼功能, 此點是和 DS214Play 不同, 如果要拿它來搭 Smart TV, 只能串流原始格式, 並無法做即時轉碼, 這是必須要特別注意的地方.

*至於已購買播放器, 例如像海美迪這些已支援 4K H.265 硬解機種, 那麼 DS216Play 它的特色對於你並沒有幫助, 可能入門級的 NAS 就夠用了, 例如 DS215j 就夠用了.

*DS216Play 的特點就是 4K h.265 轉碼, 如果你是要架 web server, 要比較多人同時存取, 著重在 I/O response 要快這類的需求, 那麼 DSx15+ 系列會是比較好的選擇.

*個人的偏見, 在二年後推出 ds214play 的後繼機種, DS216play 並沒有太大的驚艷, 它符合最基本的 4K H.265 轉碼需求, 只是難道沒有辦法硬體效能更好?甚至於把 h.265 交給額外的晶片處理, 即使價位比 DS214Play 高些, 因為 SoC 要兼顧效能又要處理 video 轉碼, 像 DS216Play 1GB RAM, 安裝的套件多些就會抓襟見肘. 要同時掛 Download Station, 本身相片超多要縮圖的用戶. 建議還是 DSx15+/DSx16+ 以上的機種.

*升級有感? 這個問題太多網友詢問, 簡單說, 如果現在使用 DS NAS 1bay or 2bay(約 2012年後非se機種), 如果你沒有 H.265 轉碼需求, 那麼升級至 DS216Play, 應該不會有太大的感覺, 因為在加密運算, 符點運算, 這都不是 DS216play 的強項.


功能實測及問題待解


*控制台 > 硬體&電源, 記憶體配置已設定為 "允許1路4K轉檔", 且套用設定重新開機. 日後修改非記憶體配置項目, 系統皆要求重新開機.

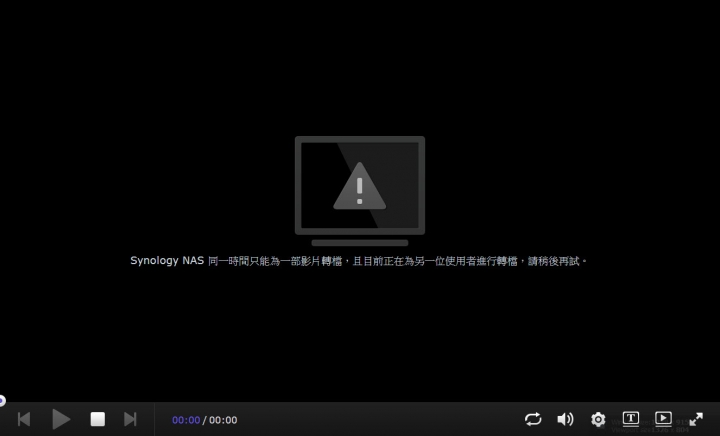

*video station 當僅有一個 client play 影片, 且同時也僅播放一個影片, 切換播放解析度常常提出警告 "系統同時僅支援一個線上轉碼作業....". 如下, 這應該是在做播放品質切換時, 系統無法即時將一些 resource 釋放掉, 造成馬上切換時系統誤判為多人要求同時轉碼, 只要稍待一會再 reload 一次就好了.
4K H.265 硬體轉碼 Synology DS216Play NAS 開箱(持續更新中)

*DLNA伺服器不支援轉碼, 這可能要期待日後軟體更新了.

*1080p hevc & 1080p h264 原始檔轉碼無法正常運作, 待解決

已解決:
*硬碟無法進入休: 無任何下載任務, 未外接硬碟, 無背景作業, 現硬碟無法進入 sleeping mode. (由於硬碟進入sleeping mode 的要項很多, 有時又可進入 sleeping mode, 所以此項必須再多次測試, 才能確認到底是那個程序造成無法正常動作)

**Android & iOS DS Video app 都不支援 4K H.265 online transcoding 嗎?(更新:iOS DS Video請更新至最新版本,即能解決此問題, Android 版本更新到 2015/10/14 版本也支援播放)

*DTS不支援的問題, 經網友分享, 安裝 comcerto2k 版本的 ffmpegwithDTS 就以了, 實測確實可以 work.
FB: Pctine
pc大,我有一台1bay的synology ds111機種,有點年份了最近想升級,
如果我買這一台,如何轉移資料?

dreming wrote:
pc大,我有一台1bay...(恕刪)


check this.
https://www.synology.com/zh-tw/knowledgebase/tutorials/484

應該還是要兩台 NAS 接上網路, 然後用複製或備份的方式移轉資料.
FB: Pctine
等等....
裝個硬碟要全拆哦.....怎看起來比三、四年前我買的DS211+還Low的感覺......

pctine wrote:
check this...(恕刪)

dreming wrote:
pc大,我有一台1bay...(恕刪)


我上次幫朋友從DS215J升級到DS715時。
直接將原本DS215J的硬碟換到DS715上開機後,登入DS715後會要求重新安裝DSM。
安裝完DSM後登入系統原本硬碟所有資料都在。
不過如果你先在新的NAS上裝上硬碟裝好DSM後,舊NAS的硬碟換到新NAS就會要求你將舊NAS硬碟格式化才能使用。
etoanik wrote:
裝個硬碟要全拆哦.....怎看起來比三、四年前我買的DS211+還Low的感覺......(恕刪)


DSM NAS 1 bay 的 partition 分割的方式好像比較不同, 所以才會有特別的限制. 2bay(含) 以上就方便多了.

FB: Pctine
感謝P大的開箱文!!
但看完P大部分開箱文,覺得ds216 play難怪可以賣這個價,
因為砍掉蠻多硬體設計(跟ds214 play比),在零組件上省了不少物料成本,
讓我覺得ds216 play,一點也不play,現在play系列只在硬體加速轉碼上升級嗎??
再等等P大CPU跟多媒體播放的測試,期待中....!
有種感覺這機款,應該叫"DS216"

etoanik wrote:
等等....裝個硬...(恕刪)
期待下文
正在考慮要不要買

無法進入休眠,是連外接也是嗎?

*video station 當僅有一個 client play 影片, 且同時也僅播放一個影片, 切換播放解析度常常提出警告 "系統同時僅支援一個線上轉碼作業....".
這會造成什麼後果嗎?還是就是警告很煩而已?

sdyy wrote:
無法進入休眠,是連外接也是嗎?

*video station 當僅有一個 client play 影片, 且同時也僅播放一個影片, 切換播放解析度常常提出警告 "系統同時僅支援一個線上轉碼作業....".
這會造成什麼後果嗎?還是就是警告很煩而已?...(恕刪)


sleeping mode 有時可以, 有時又不行, 還要再確認.

另外有關同時只允許一個 client 轉碼的問題, 我在前面有再補充說明了.
FB: Pctine
