| TBS-453A 開箱 |
小貓咪看見新玩具不忘先留下自己的氣味. 磨蹭一番
TBS-453A 外箱, TBS-453A 根據內建的 RAM 及預先安裝的 M.2 SSD 容量有多個版本, 這台是 4GB RAM, 預載 512GB SSD (256GBx2)
這麼多功能的 NAS
由於採用 M.2 SSD, 非傳統硬碟, 所以身型相當輕巧
外機尺寸.
四週面板皆是鋼琴鏡面
Power button, 及音效鍵
USB copy button, 前方有 USB 3.0 Port*2, SD Card slot
後方端口很多

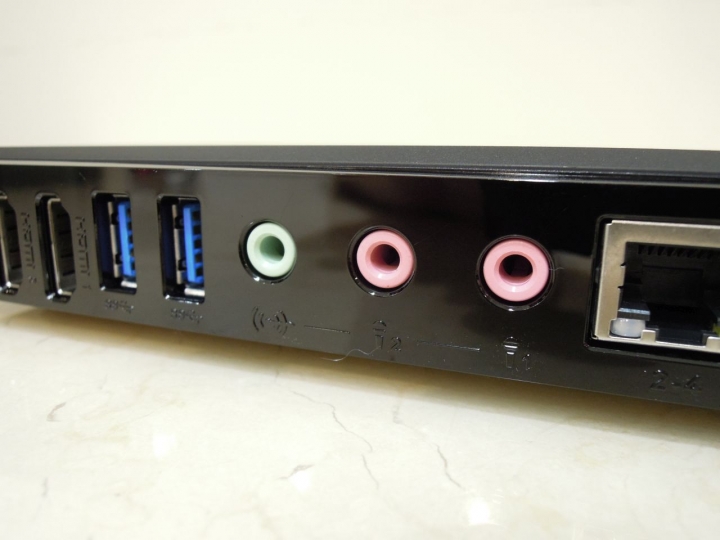

HDMI 輸出*2, 可以直接接 TV, USB 3.0 Port*2
還有音源及麥克風接口, 可以用來當卡拉OK.

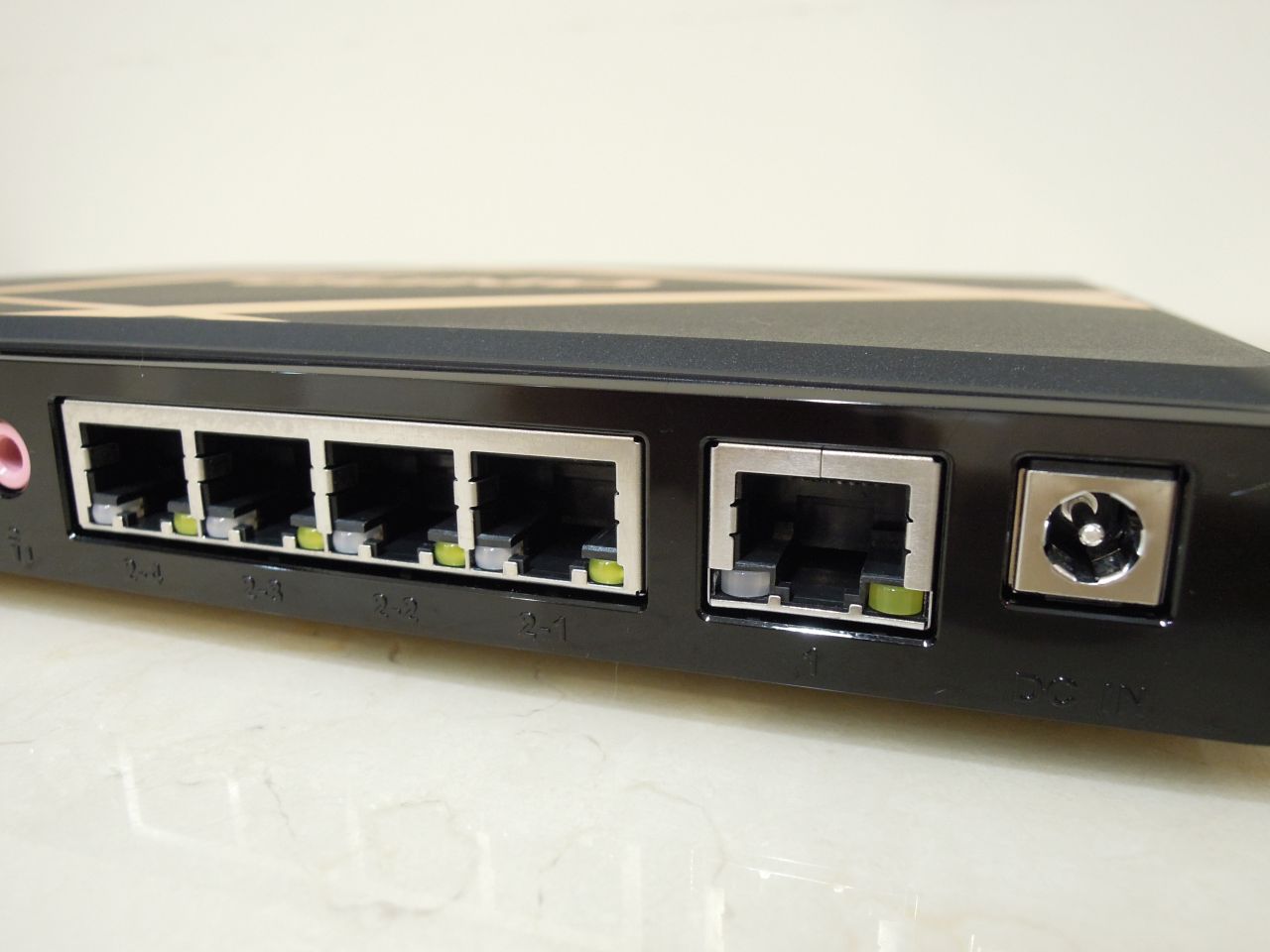

內建 4 port gigabit Switch, 還有一個 NAS 本身用的 Gigabit port, 以及電源接口
側邊還有一 USB 2.0 Port, 這樣前前後後就有五個 USB port, 兩側都有做散熱口
另一側散熱口
底面圖
驗明正身 TBS-453A, 台灣製造
Gigabit Port 說明 label.
避震墊下有螺絲, 免工具就能拆下後面板, 方便升級 RAM 及 M.2 SSD
底面圖
散熱風扇
兩個 SO-DIMM socket, 預載是 2GB DDR3L RAMx2, 可以自行升級
M.2 SSD, 這台裝了 256GBx2, 最多可以裝四支, 原廠搭的是創見 SSD
每個 SSD 下方都有 sensor
原廠搭的創見 SO-DIMM
拆機圖.
散熱片下應該就是 Intel Celeron N3150 CPU
PCB 背面
忘了說明, 這台 NAS 有內建 speaker.
這些 IC 請自行 google 它的用途.
猜測這顆應該是 NAS gigabit port IC.
內建 gigabit switch 的 IC.
ASM1052 USB 3.0 & eSATA 雙主控 IC.
NAS 前方有紅外線接收器.
所有的配件, 包含一支紅外線遙控器 (MCE相容)
附了兩個 SSD 散熱片, 日後自行擴充時可以貼上
變壓器是 全漢 19V/3.42A
| 這樣的逸品做什麼用? |
2015 年這一整年 QNap 推出了很多新產品, 有 TVS-871T Thnunderbolt NAS, Double Server, 搭載 ZFS 的雙主控 NAS, 還有 QTS-Android 雙系統 NAS, 而最新推出的 TBS-453A NASbook 搭載 M.2 SSD 也是首創, 如同前面所介紹的硬體規格, 算是把功能全做進去一個 slim box 裡面, TBS-453A NAS 能做什麼? 你原本在 QTS NAS OS 上面所有的功能它全有.
*NAS storage, 包含原本所有支援的套件.
*KARAOKE
*Multimedia player
*VM
...
| 系統安裝 |
這部份就不多做介紹了, 透過 browser, Chromebook, TV 都可以直接完成首次安裝. 以下還是利用 Qfinder & Browser 完成安裝. 整個過程大約五分鐘就完成了.
系統訊息: 運作溫度不高, 每個 SSD 模組都有獨立的溫度 sensor.
| 省電是絕對的 |
由於 TBS-453A 為 all-flash NAS, 省電是絕對的. 正常運作情況下大約僅耗電 13watt 左右. 一整個月都開著不關機的情況下, 大約電費 NT$50 左右.
| Gigabit Ports, Switch & WiFi |
TBS-453A 的設計比較特殊, 上面總共有五個 Gigabit Port, 它的硬體配置你可以視做兩個實體的 Gigabit Ethernet(GbE) Port 及一個實體的 Gigabit Switch. 而 GbE Port#2 和內建的實體 Switch 已經直接串連.
來看看 QTS 網路設定的頁面, 這裡很清楚, GbE#1 是獨立的一個端口, 而 GbE#2 和 Switch 直接串接在一起.
在應用方式上, 有下列兩種模式.
不用想的太複雜, 大致做法有:
*內建兩個 GbE port, 如果要做 LACP port trunking, 那麼就把 GbE#1 & GbE#2 合併成一個 2Gbps port 即可.
*很單獨當做 NAS 使用, 那麼在GbE#1 or GbE#2 上設定固定 IP 就可以使用, 如果使用 GbE#2, 那麼網線就插在 4 port switch 上任一 port 皆可.
*同上, 如果你要拿 NAS 上面的 switch 再串接其他的 PC, 那麼建議你就直接使用 GbE#2, 網線插在 switch 上任一 port, 而其他 PC 接在 switch 空埠上.
唯一不能做的就是, 雖然這台 NAS 有 Dual GbE port, 但它不能當做 IP 分享器使用. (附註:除非你跑 VM, 在上面跑 Router OS VM, 這就另當別論了, 這裡有一篇利用 QNap NAS 建構 UTM firewall 的文章, 很值得參考 How To Use A QNAP NAS As A UTM)
附帶一提的, 內建的 switch chip 是很單純的 dumb switch, 無法再做更進階的 L3 應用.
Wi-Fi
這台 TBS-453A Portable NAS 並未內建 wifi, 但現在 wifi dongle 都做的很迷你, 而 TBS-453A 多達五個 USB port, 在擴充上不是問題, 可參考官網上相容的 USB wifi dongle 列表. 以下是以 D-Link DWA-140 wifi dongle 為例. 出外時可以利用 wifi 連上 public or 手機 hotspot.
| 傳輸效能 |
這部份原本沒有打算測試的, 由於採用 M.2 SSD, 所以傳輸效能主要的瓶頸是在 Gigabit 網路上, 而並非在內建的 SSD. 所以採用 single GbE port 最大的傳輸效能約在 100MB/s 左右, 這大致上就是 GbE 的極限了.
單一大檔, Windows PC & TBS-453A NAS 讀寫效能約在 100MB/s 以上.
在 NAS 上面插上 USB 3.0 外接硬碟, 硬碟為 NTFS 格式, 大檔讀寫效能也在 100MB/s 左右.
若要提升讀寫效能, 利用 Dual GbE port 建 port trunking, 效能提千兩傐大約可達 200MB/s 左右. 由於 N3150 CPU 內建 AES-NI 硬體加密引擎, 即使做 volume 加密, 讀寫效能根據官方實測數據也可達 200MBs.
| 擴充性-串接 Expansion Unit |
TBS-453A 可以透過 USB 3.0 port 串接 5/8 bay擴充櫃.
(取自網路)
不過這擴充櫃價格就不怎麼親民了.
UX-500P 5bay: NT$13500
UX-800P 8bay: NT$21900
這售價差不多就跟單 NAS 主機差不多了, 那何必買擴充櫃?
