[開箱] 是誰藏在深海的珊瑚裡Corsair TX650



前些日子 幾個熱愛潛水的朋友們

開始了一邊潛水一邊尋找古代海盜沈船寶藏的工作

有一天在墾丁外海的海面下 發現了!!!!!!!



看起來像跑路的海盜遺留下來的寶藏

於是乎 朋友們就把他打撈上來了

既然打撈上來了 那就來個開箱吧



Corsair TX650W 有80+白牌 跟SLi

之前還蠻多人開過箱了

包括

http://0rz.tw/rgGOE <---eXtreme的開箱

http://0rz.tw/ezEDw <---SPCR的開箱

http://0rz.tw/d4XCv <---DriverHeaven的開箱

等等....

但是手上這顆 似乎跟這些開箱的 有一點不一樣



盒側邊 只有很虛弱的 TX650W字樣= =

這大概算是Corsair包裝的特色

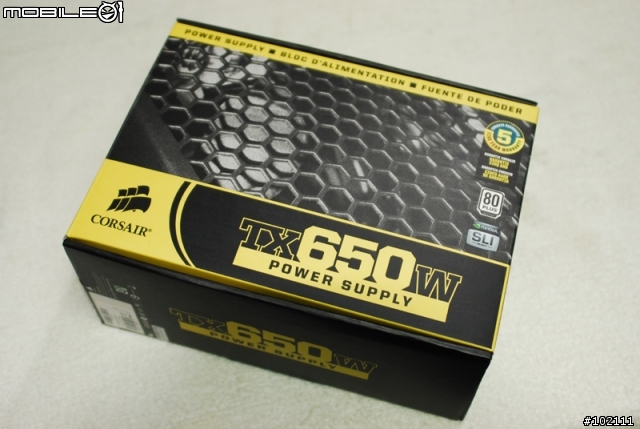

盒蓋部份 也是只有TX650W字樣

不過我還蠻喜歡黑黃配色的

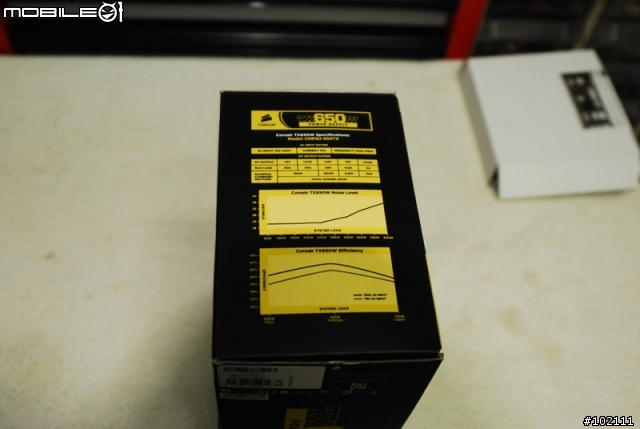

另外一邊的盒側 有一些TX650的資訊字樣

雖然我覺得很薄弱就是了

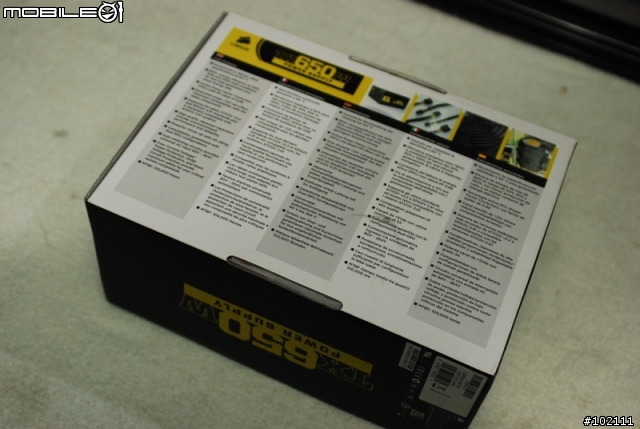

背面就是一些特色與規格的簡介

全英文 看起來真有質感完全不是很想認真讀完他(默)

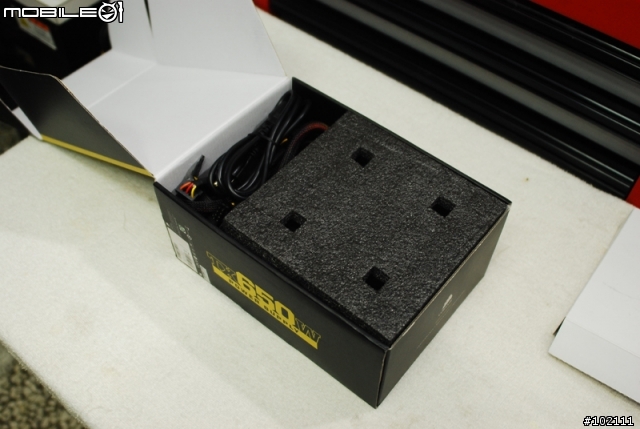

打開以後 防震海綿 還算不賴啦

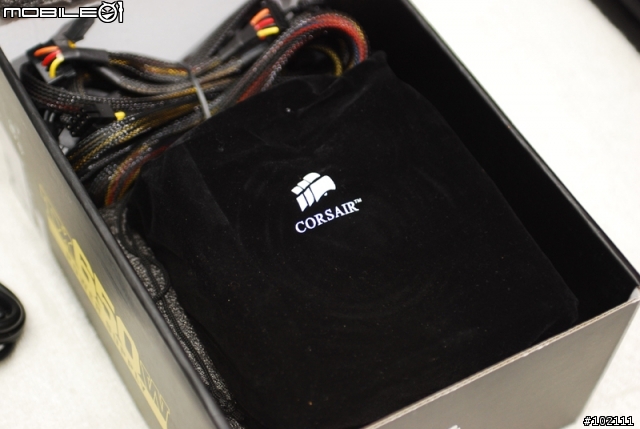

Power本身有絨布套 這真讓我感覺到高級的感覺

我可沒說過 有絨布套誠意60分這件事

我個人只是比較喜歡看到絨布套 摸起來感覺真好

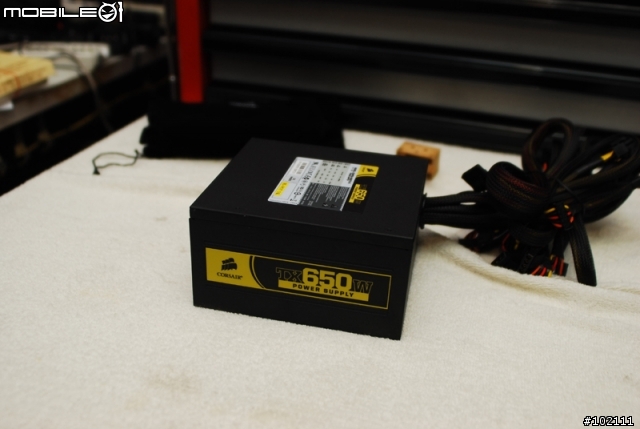

打開以後是這樣的 整體烤漆質感還不錯

至少我還蠻喜歡他側標的感覺



TX650的各項性能標示

很明顯 單路 12V 有 53A

這張貼紙 大概是我覺得最近摸過得Power以來 觸感最好的

最近看論壇 大多會看到 單路12V跟多路12V的討論

究竟哪個好 其實也很難給出一個正確的答案

單路12V有單路12V的支持者

多路也有多路的支持者 各家講法差異性

大多建立在 安全保護的問題上的爭議

OCP設定的啟動點問題

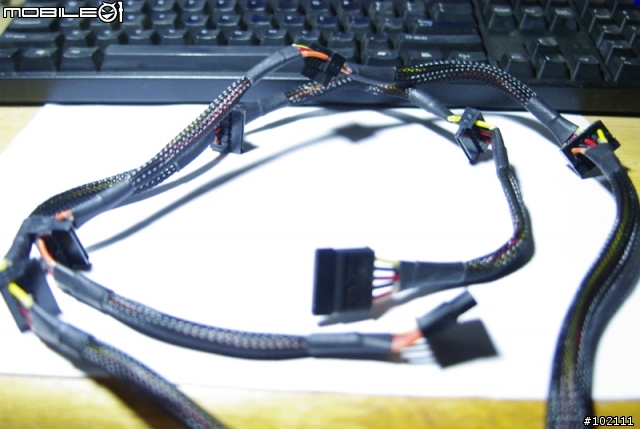

SATA接頭 Corsair TX650給了2條 各4組

一共8個接頭的SATA線

其中有6個為刺破形SATA接頭



刺破型SATA接頭 未包覆的部份留了還不錯的長度

在接的時候還蠻方便的 (坳折也還蠻容易的)

不過熱縮套管有點過長 如果機殼內部太擠的情況下

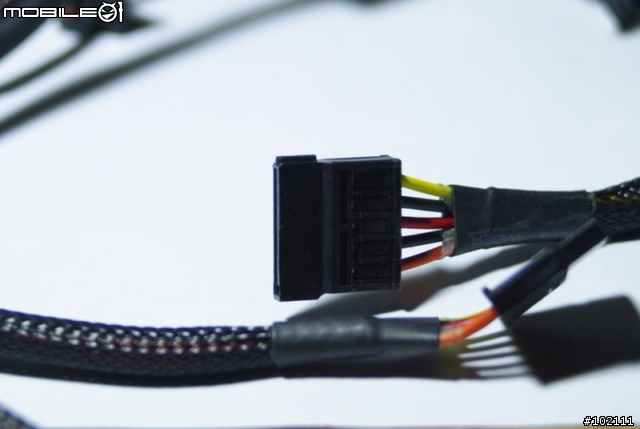

非刺破型的那個SATA頭 會成為麻煩

而且以方向上來說 在接多硬碟的情況下

要整線漂亮 可能要線牽到最上方 再往下接會比較順

不過好處是 Corsair TX650 線材長度還不錯

只是如果用到Full Tower等級 SATA線材可能稍嫌不夠長

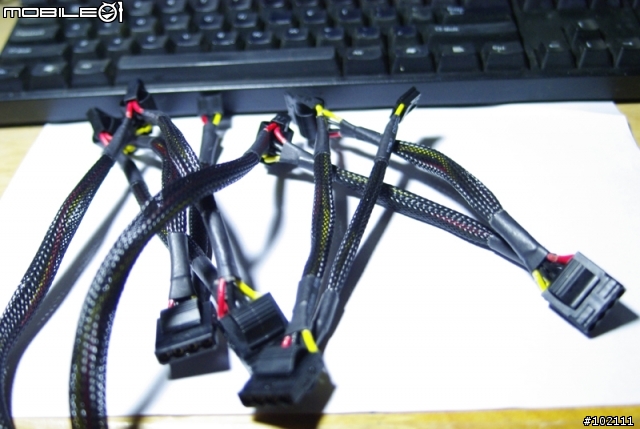

大4pin 他也給了 2條 各4個 共8個大4pin

其實這個數字給的還蠻怪得

以目前大4pin週邊越來越少的情況下

雖然說某些低價位殼送的風扇大多還是大4pin

這樣兩條還是蠻有用的 不過如果小3pin風扇多的情況

會覺得8個大4pin會有點多

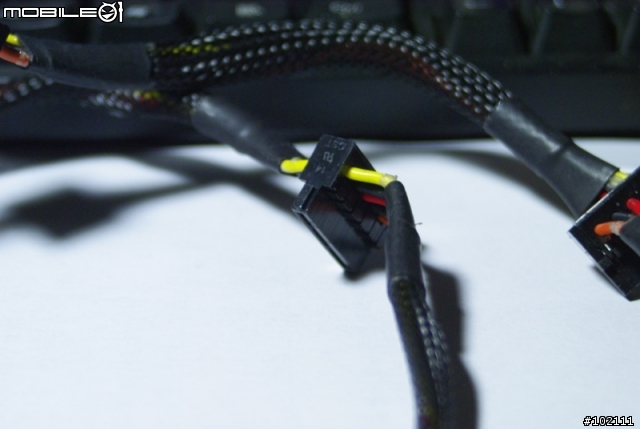

大四pin也有給了易拔插套件

不過我在上機的時候有點不好拔插就是了

會有滑掉的感覺

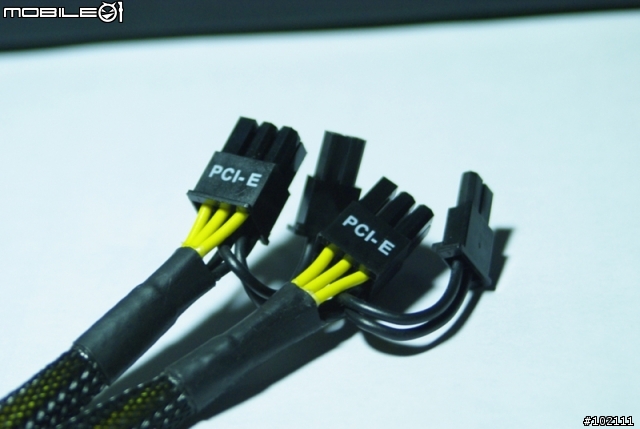

2條PCI-E 6+2pin 不過以Corsair TX650為單路53A設計

個人會覺得2條有點少 3條會更自由一點

或許會比較接近這顆設計為單路53A的意義

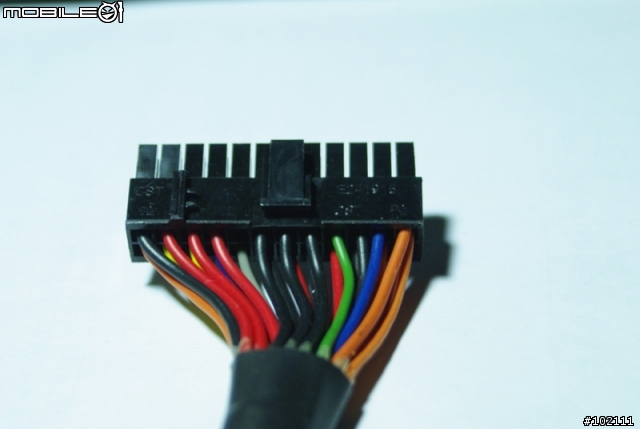

24pin 因為他熱縮套管預留的部份稍短

我在上機的時候有點尷尬 會坳的很痛苦

不過也一定程度的確保接線完整度 這個要看個人喜好了

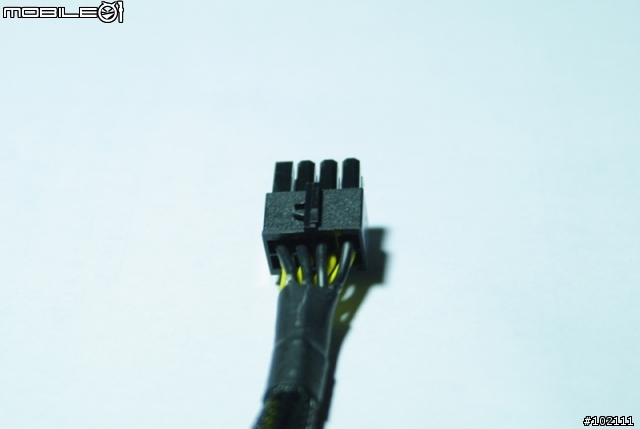

CPU 4+4pin 其實我覺得那個還蠻難拆的

我拆到手在痛 還是沒拆開



反正是從海底撿來的

那就拆開他來看看吧

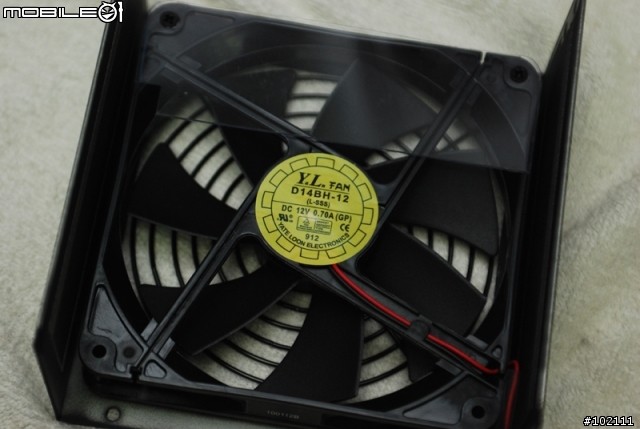

風扇方面 他用的是 Yate Loon的產品

不算常見的品牌 但是其實還算不錯

http://0rz.tw/0zSrO <---Yate Loon官網規格

官網規格

Ball Type風扇

D14BH-12 2800rpm 140.0CFM 48.5dB

看到48dB其實讓我有點嚇到就是了

以140CFM來說 這顆給的風量還不錯

舊版的Corsair TX650 為 ADDA製品

Ball type風扇

AD1212HB-A71GL 2200rpm 85.2CFM 39.1dB

比較起來 D14BH-12規格上來說 散熱效果好很多

但是也會吵到接近瘋狂的階段

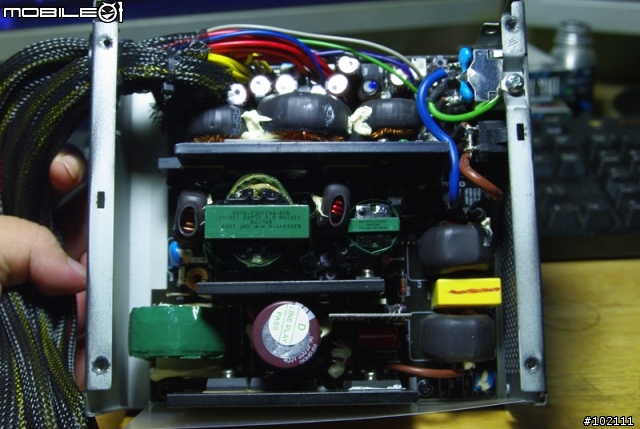

一看內部結構....耶..............

怎麼跟別人開箱的完全不同

看來是Corsair TX650從海韻架構偷偷改掉了

改成CWT PSHII 簡化版本

比較完整的版本

可以看一下狼大之前發的C展文章

http://0rz.tw/81HGF

ADATA的650/750W 就是使用PSHII的架構

兩者最大的不同 是少了一整塊電路

還有散熱片也變得非常薄弱

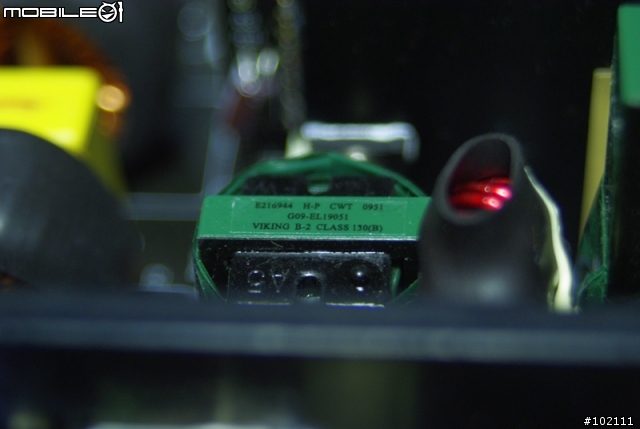

主變壓 證明了為CWT製造的產品

整體包覆上做的還不錯

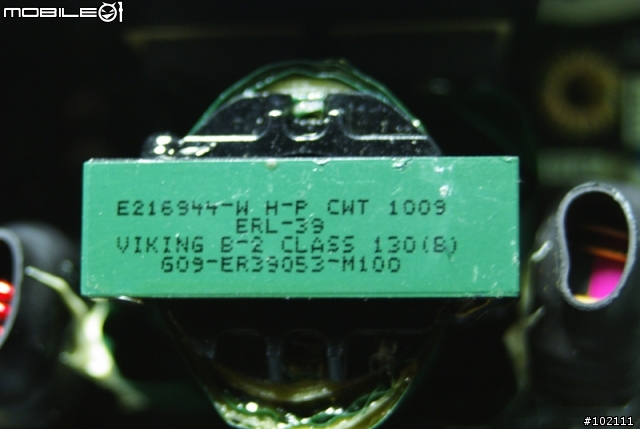

另一顆變壓 也是CWT製品

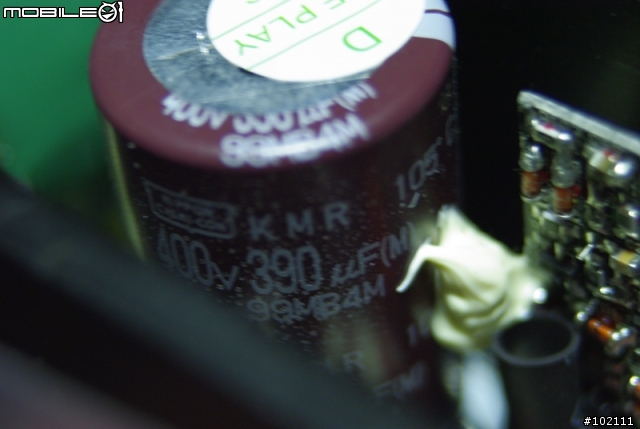

主電容 為NCC製 KMR系列 390uF

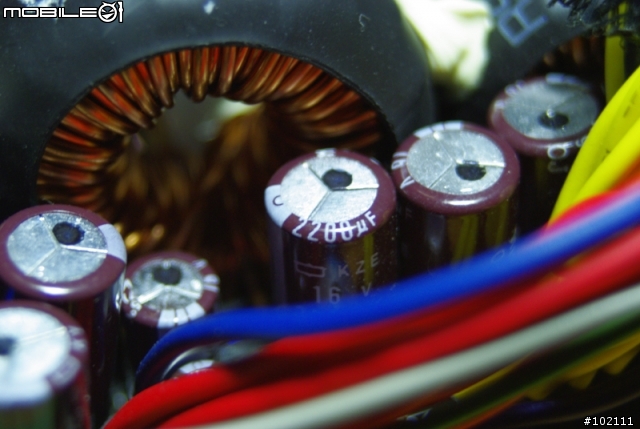

輸出端小電容為 NCC製 KZE系列 2200uF

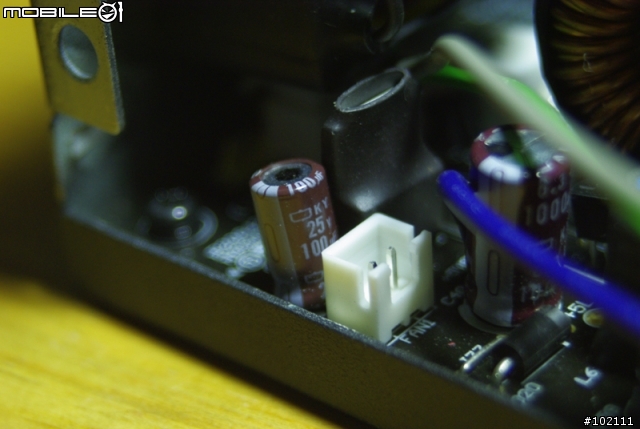

小電容還有 NCC製 KY系列 100uF

(咦!!!!KY!!!!怎麼感覺有點滑滑的)

風扇接頭為2pin



在輸出端發現還有一顆小的固態電容

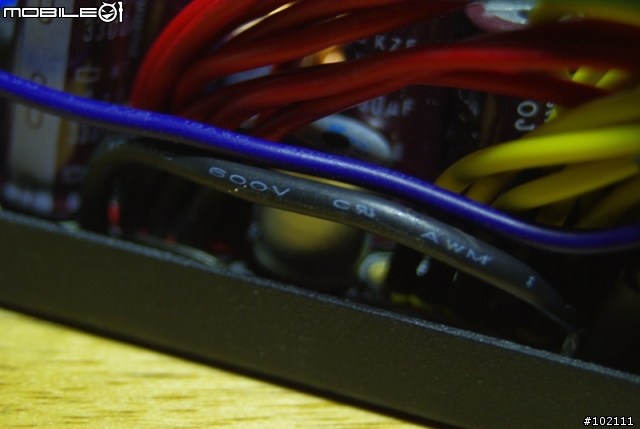

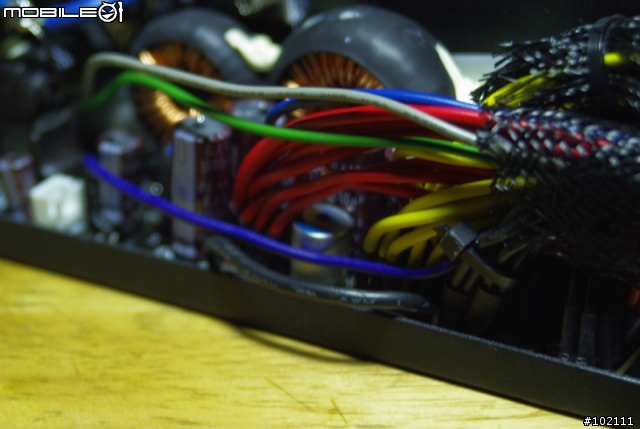

線材方面 用的最細的一條是 18AWG

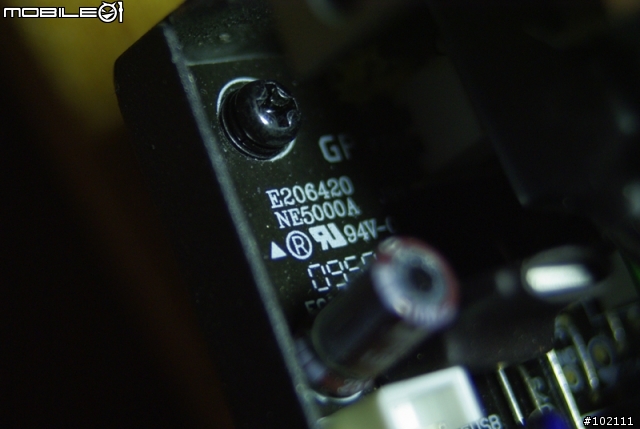

PCB的RU碼 為 94V-0 E206420 NE5000A



看PCB上的打印 發現同PCB應該是最高有用到850W

再去看JonnyGURU的TX950 Review

會發現 兩者也有決定性的差異

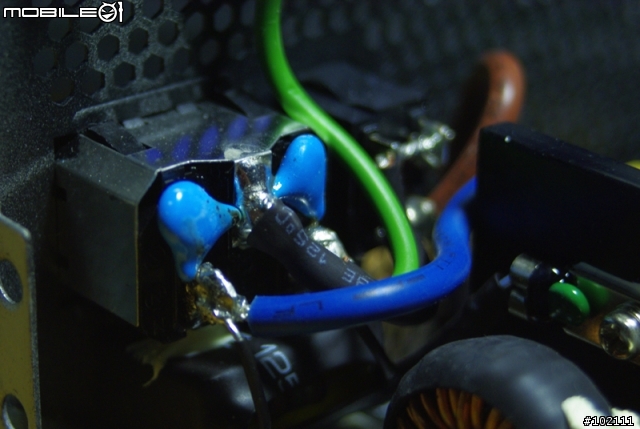

接頭部份的包覆 個人覺得有些許簡陋

說不上到完整包覆 也沒有隔絕

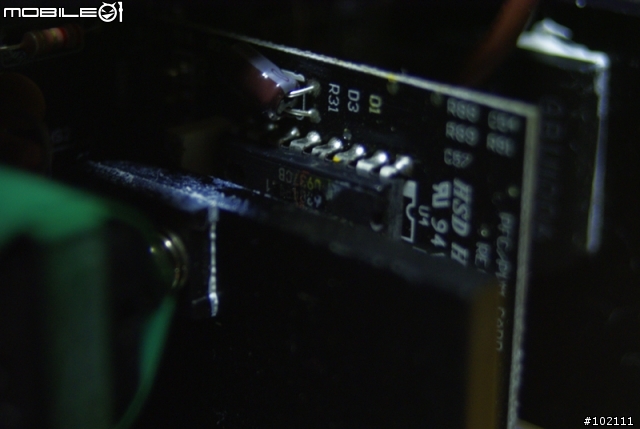

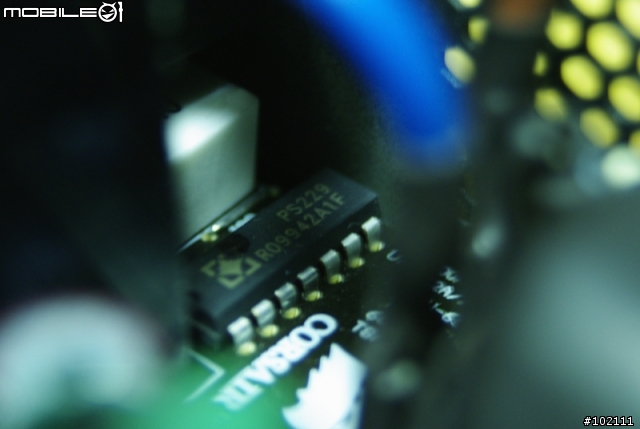

電源控制晶片為點晶 PS229 提供了不錯的保護

這顆也還蠻常見的 提供了OCP OVP等等保護



PWM晶片為CM6800

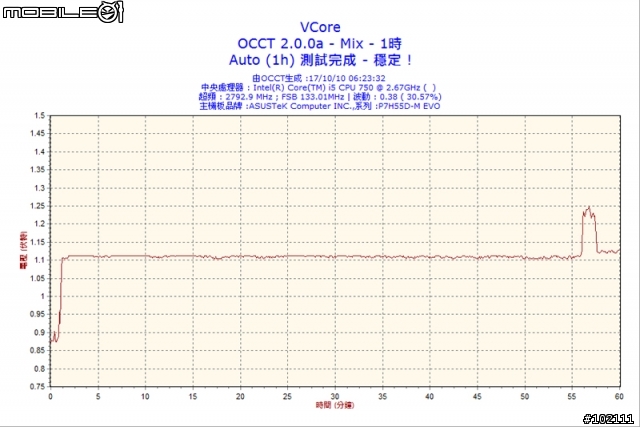

OCCT 燒機1小時的簡易測試

VCore部份

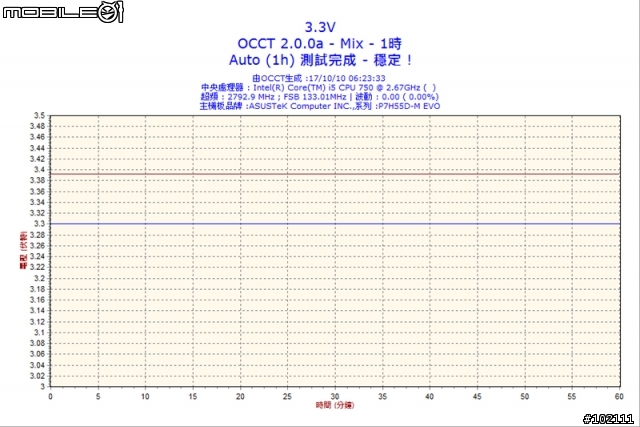

3.3V部份 好平(默)

平到我覺得這個測試應該有點不準

但是電壓部份偏高 3.4V

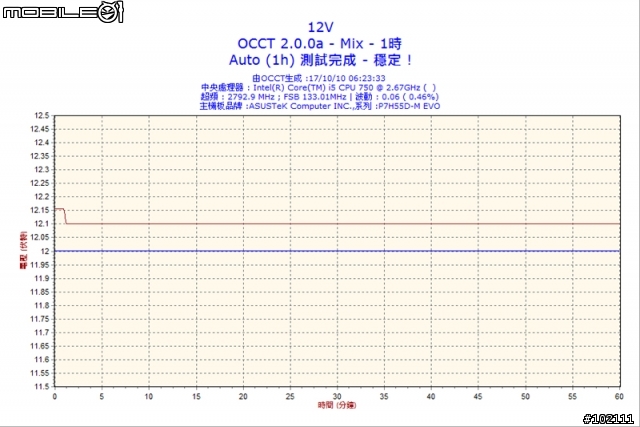

12V部份 有掉壓的情況 掉壓後的線還蠻平穩的

從12.15V掉到12.1V 但是也還是覺得不準就是了

看幾個相同架構不同瓦數的Review

發現以示波器出來的圖形 波動還ok

之後有機會 也弄一台示波器來看看我電腦的心跳好了


結論

優點

1.單路有53A 單顯卡的情況 怎樣的卡王都吃得下去

2.整體作工還算不錯 該有的都有

3.包裝精美

4.風扇是少見的14cm 2800rpm Ball Type

5.取得容易 目前鋪貨還蠻多點都看得到

6.全日系電容

7.5年保固 AHQ的保固還算不錯 而且據說也能自行RMA到Corsair


缺點

1.拆開後的保護稍嫌不足

2.散熱片減少

3.接近 90%負載的時候 風扇聲音稍嫌大

4.線材在裝大型殼的時候長度有點尷尬


總結

其實還蠻意外的 原本以為還是海韻S12系列的結構

突然無預警變成CWT的PSH II的簡易版

而且似乎大家都還沒發現這件事 我也是 在拆開之前

也沒發現他整個結構都換掉了

但是畢竟PSH的雙磁性放大結構 就算變成PSHII 還是雙磁性放大

以可靠度上來說 已經是很成熟的結構 所以還蠻不錯的

PSH本身就是很不錯得一個結構 用在VX550 ODIN GT等各大廠PSU上

PSHII的可靠度也跟著有所提昇

在裝機測試的當中 覺得這顆不大適合Full Tower等級的殼

會稍嫌不夠長 MID TOWER等級的話 就覺得還不錯

長度等等都還算不錯 中階裝機的好選擇

價格上來說 其實算是還ok的價格 畢竟是5年保 全日系



----------------------------------------------------------------------






唔.....下次也來去墾丁外海找看看

有沒有主機板 還是CPU可以撿[01]
