[543]利民Thermalright Archon動靜皆宜的超強散熱器

從去年底至今，將近一年的時間，
利民陸續推出了幾款超強的散熱器，
從Venomous X、Cogage Arrow、HR-02、Silver Arrow
到這次要測試的Archon，顆顆都是超強的啦~~~

外盒包裝

[543]利民Thermalright Archon動靜皆宜的超強散熱器

外盒的側面則可看到型號

[543]利民Thermalright Archon動靜皆宜的超強散熱器

MADE IN TAIWAN

[543]利民Thermalright Archon動靜皆宜的超強散熱器

開箱

內附一顆TY-140風扇
風扇尺寸: L160mm x H140mm x W26.5mm
重量: 140克
風扇轉速: 900~1300RPM
風扇噪音: 19~21dBA
風量: 56~73CFM
接頭類型: 4 Pin PWM接頭

[543]利民Thermalright Archon動靜皆宜的超強散熱器

配件，Intel Socket 1366/1156/775共用扣具及AMD Socket AM2/AM3可轉向扣具
Intel扣具可調整安裝磅數
另外包含說明書、零件表、兩組風扇扣具、風扇防震墊片、CFIII散熱膏

[543]利民Thermalright Archon動靜皆宜的超強散熱器

Archon本體，如盔甲造型的散熱鰭片

[543]利民Thermalright Archon動靜皆宜的超強散熱器

6根6mm熱導管

超寬的鰭片，提供更多散熱面積

[543]利民Thermalright Archon動靜皆宜的超強散熱器

Archon側面照，僅55mm，減少與記憶體散熱片干涉的發生

[543]利民Thermalright Archon動靜皆宜的超強散熱器

熱導管與鰭片

鏡面的底座

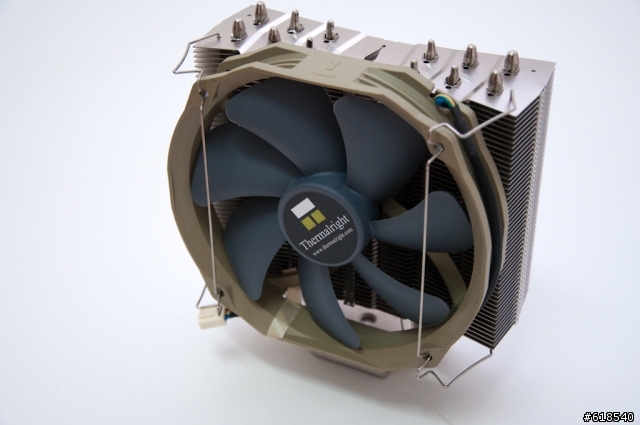

風扇安裝後

Archon外觀尺寸，圖片來源利民官網

[543]利民Thermalright Archon動靜皆宜的超強散熱器

散熱器尺寸: 長:150mm x 寬55mm x 高170mm
散熱器重量: 806克 (不含風扇以及扣具重量)
熱導管: 6mm 熱導管*6支
散熱器底部材質: C1100 純銅鍍鎳鏡面處理

上機的情況

記憶體插槽上方的空間

[543]利民Thermalright Archon動靜皆宜的超強散熱器

與供電模組散熱片的空間

[543]利民Thermalright Archon動靜皆宜的超強散熱器

與顯卡的空間，須留意第一個Slot的位置

[543]利民Thermalright Archon動靜皆宜的超強散熱器

2010-10-24 19:37 #1

文章關鍵字

henry543

23分

樓主

henry543

個人積分：23分

文章編號：23364919

測試環境：

CPU：Intel Core i7 860 OC 4G
MB：MSI P55 GD80
RAM：ADATA 1800+ 2G*2
VGA：MSI 4850 512M
POWER：SilverStone OP750
散熱器：Thermalright Archon+雙TY-140
散熱膏：地瓜凍凍膏
小正義火紅裸測平台
測試平台照片
對照組是HR-02，另外多增加單顆ADDA 2500轉風扇測試比較

Archon+雙TY-140
各核心待機溫度為44、43、45、41
各核心燒機溫度為82、82、79、86

HR-02+雙TY-140
各核心待機溫度為46、44、47、44
各核心燒機溫度為87、85、83、89

Archon+ADDA 2500RPM
各核心待機溫度為44、42、45、41
各核心燒機溫度為80、79、77、81

HR-02+ADDA 2500RPM
各核心待機溫度為45、43、46、42
各核心燒機溫度為83、81、80、83

結論：
1.Archon改善了記憶體散熱片干涉問題
2.Archon的效能相當優異，經測試優於對照組HR-02 2~3度
3.須留意第一個Slot的位置，尤其是ASUS的版子
4.價位合宜，配件扣具相當齊全
5.須留意機殼寬度

補充一下Archon上機的照片

1.往I/O的風向吹

靠近CPU插槽的記憶體如果安裝加高型散熱片有機會卡到
不過看起來是剛剛好了
