小弟肖想 FTTH（Fiber To The Home) 已經很久囉，現在使用的是 50M/5M 光世代。
經過半年多不斷的電話關心，終於等到中華電信來佈線了，看來搏感情還是有用的。
之前一直想申請新速率，但中華電信總是說線路已經設計完成，但尚未施工。
後來才知道原來是鄰居常常不在家，所以包商不方便進去他們家的院子施工，就這樣卡住進度了
肖想 FTTH 的我當然幫忙聯繫好鄰居，就這樣今天花一個星期六就完成了整排住家的光纖線路。
但今天還是只完成了外線的部分，真正要光纖到府就要等用戶去申請囉～
小弟要幫中華電信說句話，中華電信的確是很積極在拉光纖的，但影響佈線進度的因素實在太多。
比如說要申請挖路，住戶的意見，管線被埋，甚至住戶的反對... 等等。
但大家可以放心，聽說光纖的佈放正穩定的推進中，看來新速率已經蓄勢待發了。
以下就看圖說故事，讓大家稍微看熱鬧一下，看看 FTTH 的幹線是如何施工的。
相關的專有名詞小弟不懂，也沒有多問包商，請高手再幫忙補充一下吧。
1. 大家要注意自家附近不起眼的電信交接箱，看看有沒有那薄薄的"外掛"。
如果有的話，恭喜你！FTTH 離你不遠了～
小弟也是今天才知道，原來光化交接箱離自己家這麼近... 以後三不五時經過就要膜拜一下。
2. 外掛箱的正面：裡面是密密麻麻的光纖插孔。
這些光纖插孔未來一端是連接你家的 ONU，另一端就直達局端機房的 OLT。
現在中華電信的 FTTH 是用所謂的被動式光纖網路 PON，局端用一條光纜在用光分歧器到各用戶。
所以下行的訊號是用廣播的，也就是點對多點，從機房來的一條光纖可以對多個用戶。
圖下方那捲黃色光纖（跳接線）都是接在光分歧器上，而光分歧器會連接光纜接到機房的 OLT 上。
黃色的光纖已經做好綠色的連接器了，現在所有的接頭都放在暫存器上，表示還沒有任何 FTTH 的用戶。
那排綠色密密麻麻的綠色插孔的另一端就是連接到用戶的 ONU 去的。
看起來這裡面還有很多空間，這一個箱子容納幾百戶的光纖線路絕對沒有問題。
3. 外掛箱裡面有蠻詳細的接線說明，這箱子還真是色彩繽紛吶。
4. 更詳細的說明，包商說一定要嚴格照規範來施工，以方便以後的維護。
5. 這外掛箱隨時會出現在各地的電信箱上，看看這完成日期還熱騰騰的。
6. 社區的電信手孔，中華電信的主幹光纜就從這裡進入到社區。
中華電信有 24C 主幹光纜進來，然後再拉較細的 12C 光纜到各光纜配線盒 (OB)。
以後有人申請 FTTH 的時候，再由 OB 拉更細的光纖到住家的 ONU 去。
等下主幹光纜就必須跟社區各 OB 箱的光纜做"熔接"，就是合而為一啦。
7. 辛苦的外包人員，光纜佈線與光纖熔接的是不同工班，但他們真是合作無間。
這個箱子就是小弟鄰居的電信箱，每幾戶人家共用一個，這也是未來的 FTTH 的出線孔。
社區光纜主幹牽涉到比較多的住戶，所以有時還必須要別的住戶家中穿線。
師傅的穿線方法很特別，他們是分別在兩頭用有勾的線往中間穿。
如果兩頭的線有會合在一起的話，勾勾就會勾在一起，這樣線就通了，很聰明吧。
8. 整捆的光纜，這是中華電信提供的，所以外包廠商每拉一條就要記錄用掉多少米。
9. 再將每條光纜裝上黃色中管保護，其實光纜的外衣被覆還蠻堅韌的。
10. 等了好久的光纖佈線呀，從 3 月一直弄到今天，總算要完成了。
11. 施工的包商很有經驗了，看他們裝備多齊全呀 ^^

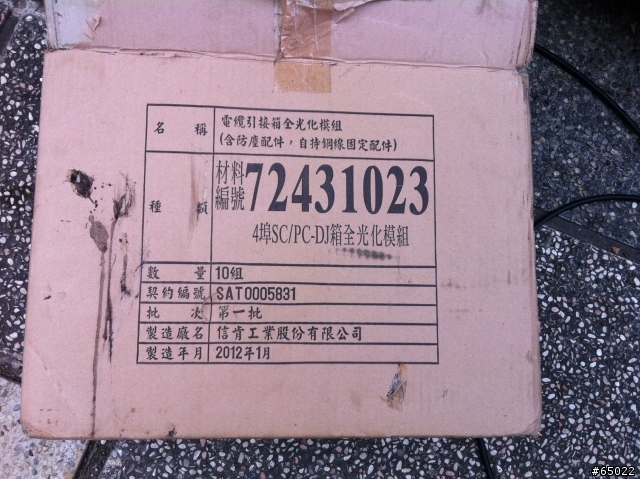

12. 接下來這個東西就想成是光纖的集線器吧。從剛剛看到現在，幾乎所有東西
都是 2012 年的，也許今年就是光纖普及的元年吧。
13. 每個光化模組有 4 個 port，以後用戶端就是從這裡接光纖到自家的 ONU 去。
不過施工人員表示只會接兩個 port... 可能是想說以後不夠用的時候再繼續接吧。

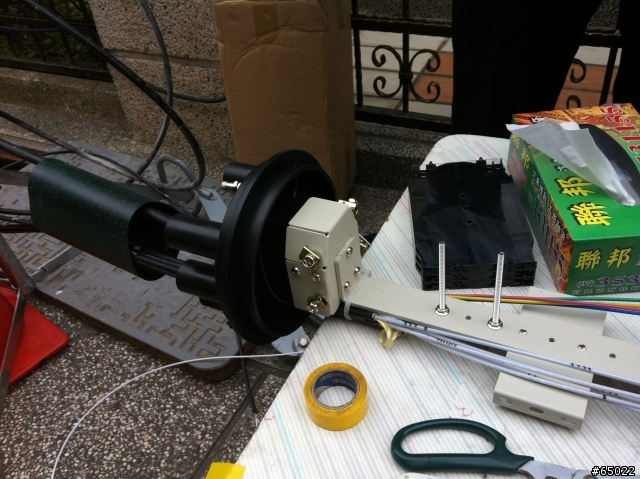

這個光化模組是室外耐候型的，看起來保護得很好。每個光化模組裡都已經有
一截短短的光纖在了，等下光化模組的光纖要跟幹線的光纖熔接。
14. 先小心的將光纖的線理好，光纖還真是細呀，每蕊光纖都是用不同顏色的膜衣區分。
15. 外線已經進入光化模組了，而且繞的很整齊，等下這些光纖就要跟光化模組的光纖熔接。

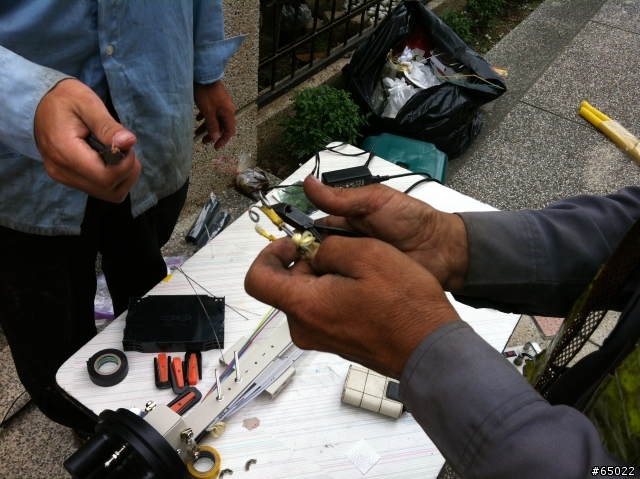

16. 先把光纖的膜衣拔除露出脆弱的玻璃 core。

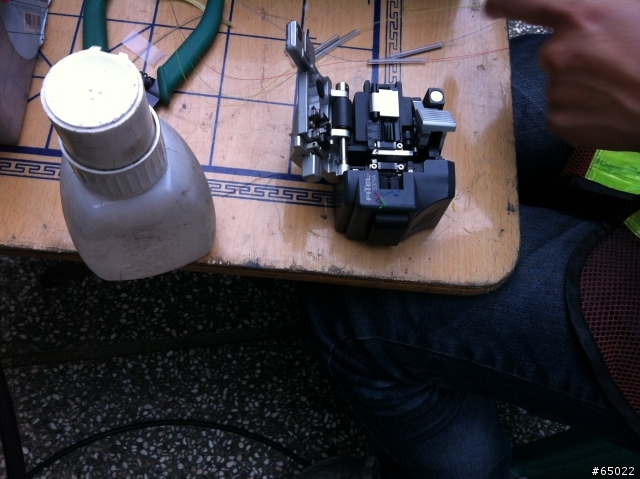

17. 用垂直切割器來切割光纖，是否切的整齊影響到等下光纖熔接的成敗。
18. 光纖熔接機。聽說這小小一台要 30 萬，它會自動的將兩段光纖 core 熔接在一起。
19. 再進一步的將熔接好的部分用熱縮套保護好。
光纖熔接的部分就是一個脆弱點，要好好的保護著。
20. 將連接完成的光化模組鎖回 OB 箱中。
21. 用戶端的光纖接孔完成，以後再從這裡拉進住家即可。
每個孔位都有編號，這可絕對不可以弄亂，否則以後施工與維護的人就會有大麻煩。
22. 這個看起來像大型香菇頭的東西就是用來連接社區光纜和中華電信光纜的。
這個應該叫做光纖接續盒吧。
23. 來張特寫，左端可以看到有很多光纖電纜進來，還有熱縮套筒在待命。
右端就是社區光纖電纜與主幹電纜熔接的地方。
24. 左端的就是中華電信的主幹光纖，右端就是社區的光纖，先將電纜的外衣拔除。
25. 可以看到已經露出一束束的光纖了，那一束分別有 6 蕊跟 8 蕊光纖的樣子（忘了！）
這是一個需要蠻多分工合作的工作。
26. 再將光纖分線路在整理盤上整理好之準備熔接。
27. 整理好的樣子。
中華電信的光纖主幹裡面還分為紅綠黃藍四束更細的電纜。
28. 主幹光纖電纜與社區光纖電纜熔接完成，這樣子光纖就算連接完成了。
29. 拍張照，總算竣工了～其實我覺得這群工作人員做的事情蠻有意義的。
他們正默默的讓台灣的基礎建設更進步。
30. 做到滴水不漏的防水處理，其實光纖蠻好維護的，不像電話銅線那樣會氧化...
31. 很重要的測試工作。用可見的紅光測試光纖是否正確的傳遞光線...
32. 如果要更進一步的測試，還有這台昂貴的測試儀器，可以測得很多量化數據。
來張測試儀的特別，是中文化介面而且還有觸碰螢幕。
以上的場景也會隨時發生在您家附近喔... 可以的話，幫小弟加個分吧 ^^
