下面是以 台灣大寬頻Cable上網/凱擘大寬頻Cable上網用的Cable Modem為範例
如何進去Cable Modem設定, 請把電腦用網路線直接接到這一台Cable Modem
並在電腦的網頁瀏覽器打 192.168.0.1 帳號:admin 密碼:password

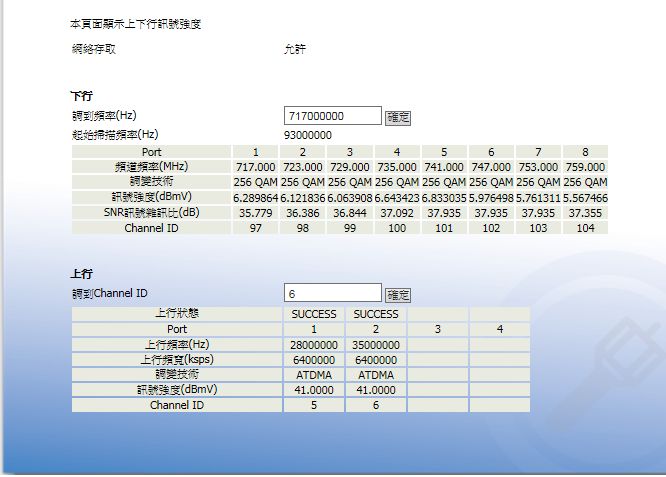

感謝 xup6bjo45j4大大(台灣大寬頻-鳳信有線 Cable上網 120M/30M 用戶) 提供此截圖當作範例
此範例 光點的下行 共開了8個6MHz頻率寬帶作為下載的總頻寬 採用QAM256技術調變, 因此每1個6MHz頻率寬帶可以調變出約40Mbps的頻寬出來, 因此開了8個就可以調變出下載總頻寬8x40Mbps=320Mbps
此範例 光點的上行 共開了2個6MHz頻率寬帶作為上傳的總頻寬 採用ATDMA或QPSK或QAM8/16/32/64技術調變, 因此每1個6MHz頻率寬帶可以調變出約30Mbps的頻寬出來, 因此開了2個就可以調變出上傳總頻寬2x30Mbps=60Mbps
一個光點可能收容的Cable上網的用戶數量正常為40-50, 或是30-40(極少特例)
一個光點底下可能有300M/30M速度方案的Cable上網用戶, 200M/30M速度方案的Cable上網用戶, 120M/30M速度方案的Cable上網用戶, 60M/20M速度方案的Cable上網用戶.....
不管你是用哪一家Cable上網, 用哪一台的Cable Modem
下行 標準值 應該要落在
-10<訊號強度(dBmv)<+10
SNR訊號雜訊比(dB)>32
上行 標準值 應該要落在
訊號強度(dBmv)<52
DOCSIS Cable 3.1
待續
