全漢代工的be quiet! PURE POWER 10 500W開箱測試

be quiet! PURE POWER 10 500W(L10-500W)產品特色:
1.採用強化靜音葉片設計的120mm be quiet!風扇,減少噪音與震動,維持靜音運作
2.500W連續輸出,雙路12V輸出,結合主動箝位/同步整流/電壓轉換,實現完美穩定性與良好調整率
3.高效率輸出,通過80PLUS銀牌認證及ErP認證
4.頂級的安全性與可靠性,提供多種保護
5.SATA/易插拔大4P/小4P整合式線材,12V 4+4P接頭,PCIE 6+2P支援新型顯卡,相容ATX12V V2.4 EPS12V V2.92
6.代理商提供三年保固,保內換新

be quiet! PURE POWER 10 500W(L10-500W)電源輸出接頭數量:
ATX20+4P:1個
CPU12V 4+4P:1個
PCIE 6+2P:2個
SATA:6個(5個直角,1個直式)
大4P:3個
小4P:1個

外盒正面,右上為品牌商標,左上為德國第一電腦電源品牌圖示,中央為電源照片,下方為產品名稱、輸出功率、中英文特色說明,左下為80PLUS銀牌標誌
全漢代工的be quiet! PURE POWER 10 500W開箱測試

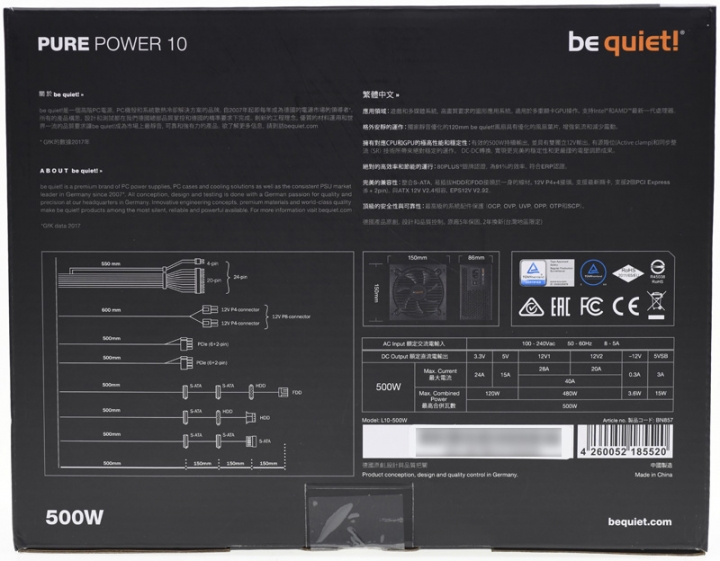

外盒背面,印上品牌中英文介紹、中文特色說明、線路接頭配置圖、本體尺寸、認證標章、輸入/輸出規格
全漢代工的be quiet! PURE POWER 10 500W開箱測試


外盒上下側面印上德國第一電腦電源品牌圖示、品牌商標、產品名稱、輸出功率、80PLUS銀牌標誌
全漢代工的be quiet! PURE POWER 10 500W開箱測試


外盒左右側其中一面標示日文特色說明及德國第一電腦電源品牌圖示,另一面為英文特色說明、代理商出貨保固貼紙、廠商資訊、QR碼、電腦硬體網站推薦圖示
出貨保固貼紙上要蓋店章及標註日期才能生效,提供三年保固,保固內換新
全漢代工的be quiet! PURE POWER 10 500W開箱測試

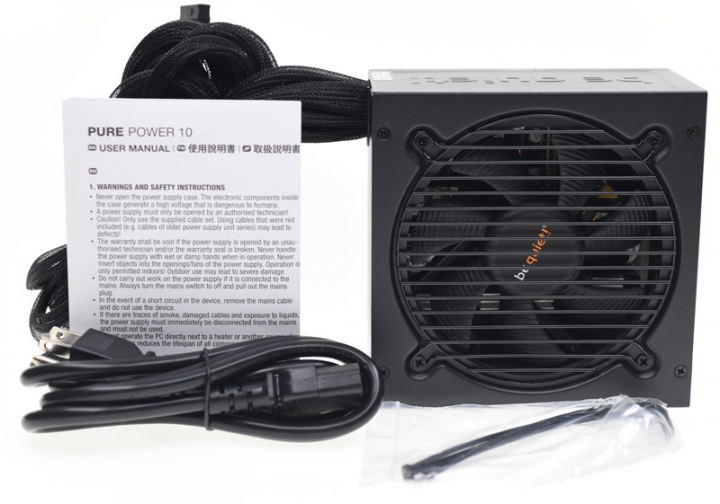

包裝內容物一覽,有電源本體、說明書、電源線、固定螺絲、黑色束線帶
全漢代工的be quiet! PURE POWER 10 500W開箱測試

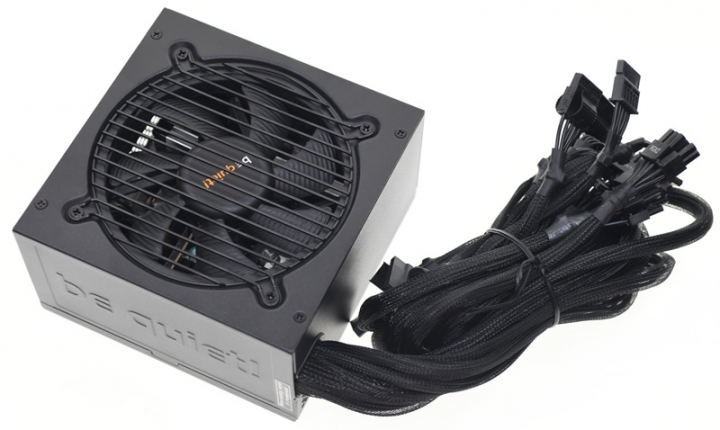

本體外殼採消光黑烤漆處理,線組採直出設計
全漢代工的be quiet! PURE POWER 10 500W開箱測試

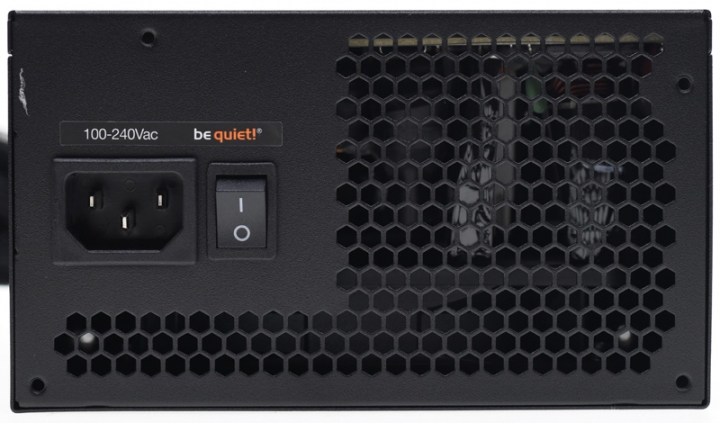

後方六角蜂巢網狀散熱出風口,交流輸入插座及電源總開關上有貼一張電壓範圍及品牌商標的貼紙
全漢代工的be quiet! PURE POWER 10 500W開箱測試

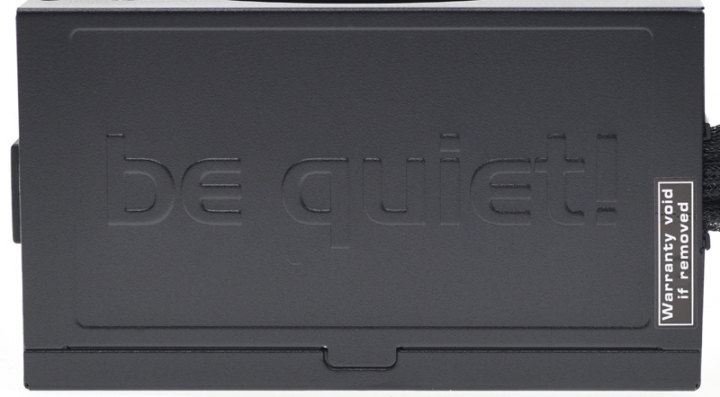

本體其中一個側面有be quiet!商標凸印,防拆卸標籤黏貼於此處螺絲
全漢代工的be quiet! PURE POWER 10 500W開箱測試

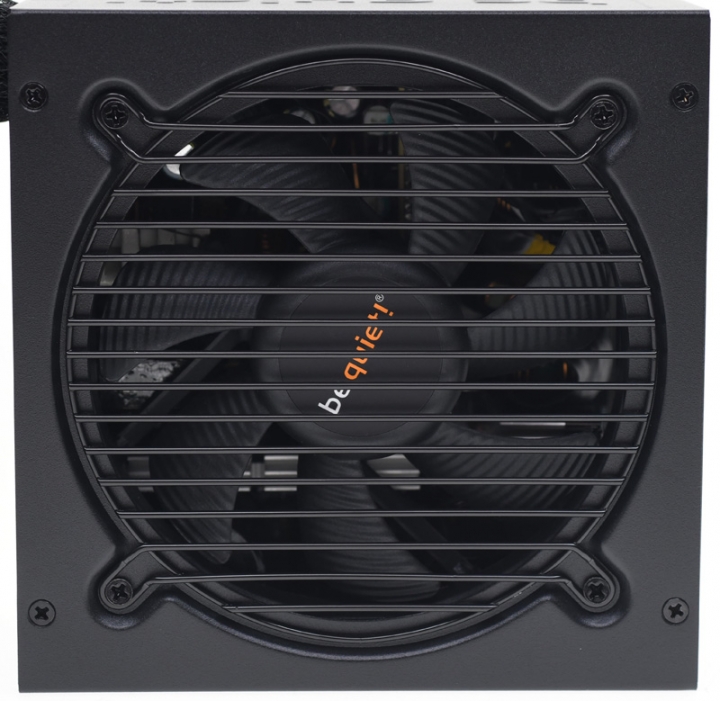

風扇中央有品牌商標貼紙,直條狀風扇護網可取下清潔,風扇葉片有設計紋路以降低噪音與震動
全漢代工的be quiet! PURE POWER 10 500W開箱測試

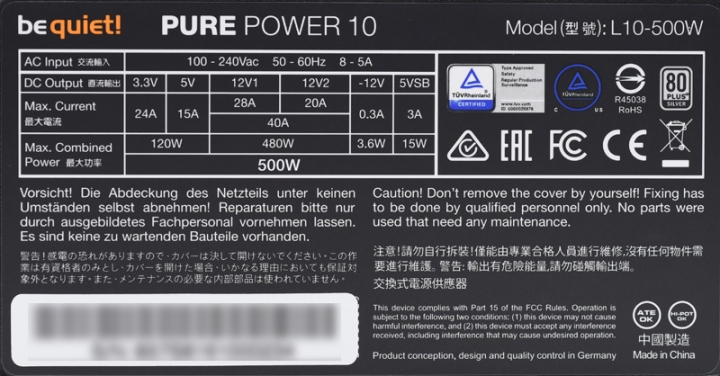

本體另一側面的標籤上印有品牌、產品名稱、型號、輸入/輸出規格、安規認證及80PLUS銀牌標誌
最下方有四種語言警告說明、產品條碼及產地
全漢代工的be quiet! PURE POWER 10 500W開箱測試

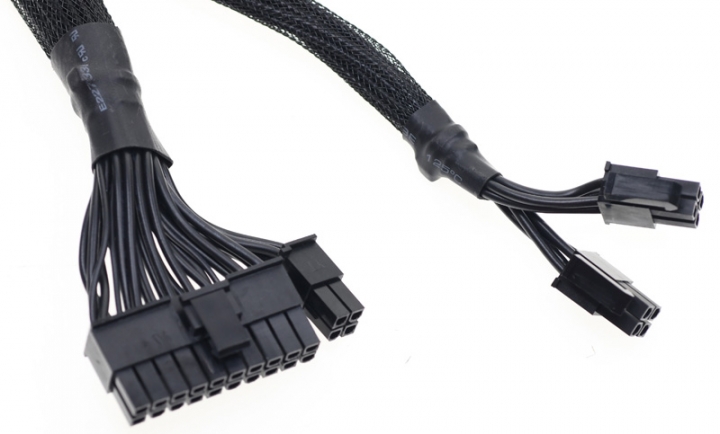

一組隔離網包覆ATX 20+4P線路,長度為57公分
一組隔離網包覆CPU12V 4+4P線路,長度為66公分
全漢代工的be quiet! PURE POWER 10 500W開箱測試


兩組隔離網包覆線路提供兩個PCIE 6+2P接頭,長度為53公分
全漢代工的be quiet! PURE POWER 10 500W開箱測試


一組隔離網包覆線路提供兩個直角SATA接頭、一個省力易拔大4P接頭及一個小4P接頭,長度至第一個接頭為52公分,接頭間線路長度為15公分
一組隔離網包覆線路提供兩個直角SATA接頭及一個直式SATA接頭,長度至第一個接頭為52公分,接頭間線路長度為15公分
一組隔離網包覆線路提供一個直角SATA接頭及兩個省力易拔大4P接頭,長度至第一個接頭為52公分,接頭間線路長度為15公分
全漢代工的be quiet! PURE POWER 10 500W開箱測試

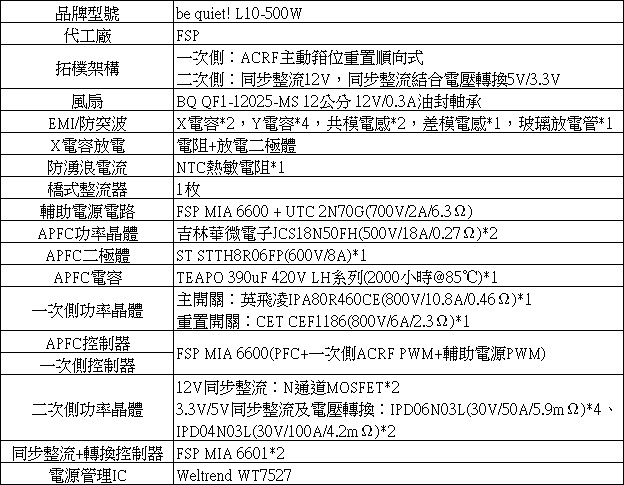

be quiet! PURE POWER 10 500W內部結構及使用元件說明簡表
全漢代工的be quiet! PURE POWER 10 500W開箱測試

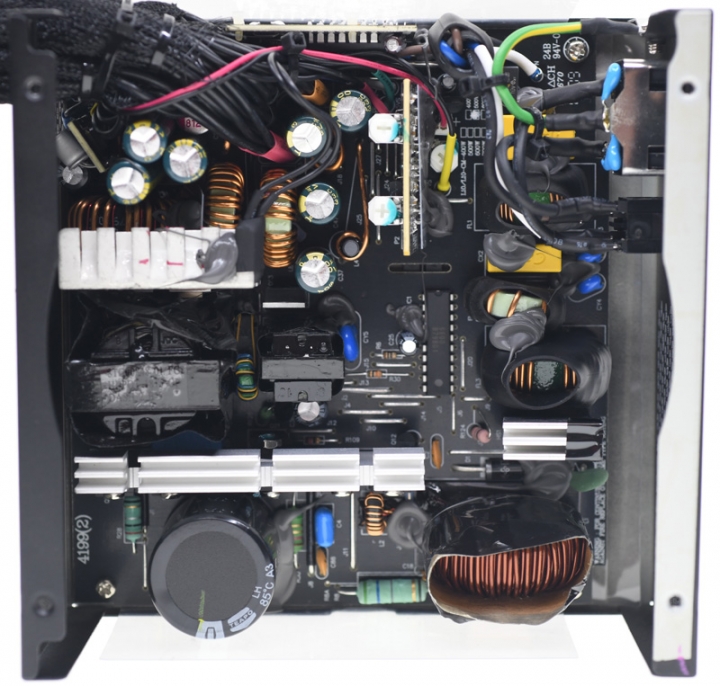

be quiet! PURE POWER 10 500W由FSP代工,結構為一次主動箝位重置順向(ACRF),二次側12V同步整流、3.3V/5V同步整流及電壓轉換
全漢代工的be quiet! PURE POWER 10 500W開箱測試

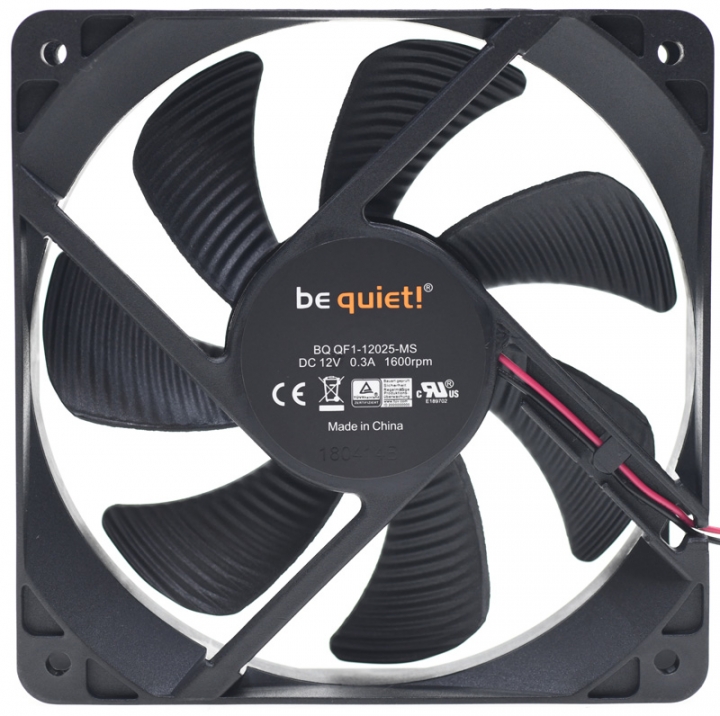

使用風扇為BQ QF1-12025-MS十二公分12V/0.3A油封軸承二線式風扇,葉片上有設計紋路降低噪音與震動,沒有設置氣流導風片
全漢代工的be quiet! PURE POWER 10 500W開箱測試

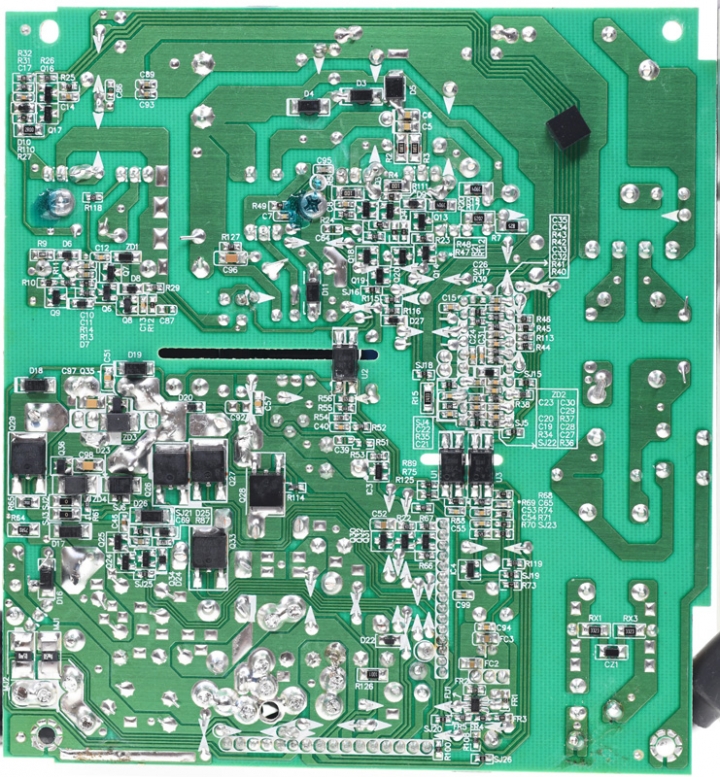

使用單面電路板,二次側3.3V/5V同步整流及電壓轉換用功率晶體安裝在背面
全漢代工的be quiet! PURE POWER 10 500W開箱測試

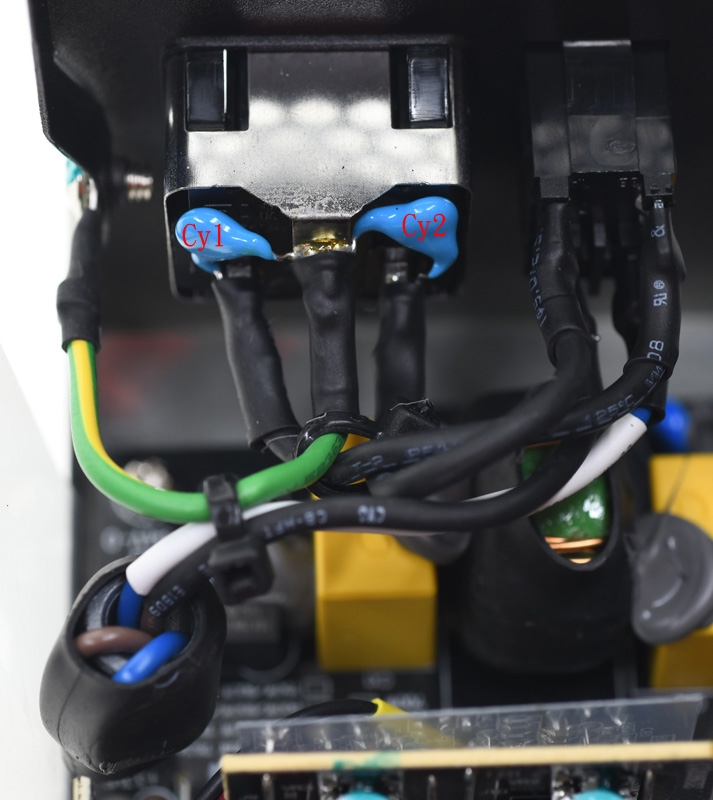

交流輸入插座後方加上兩個Y電容,電源開關同時切掉L/N兩線,插座與開關的焊點均包覆絕緣套管,線路使用束帶加強固定
全漢代工的be quiet! PURE POWER 10 500W開箱測試

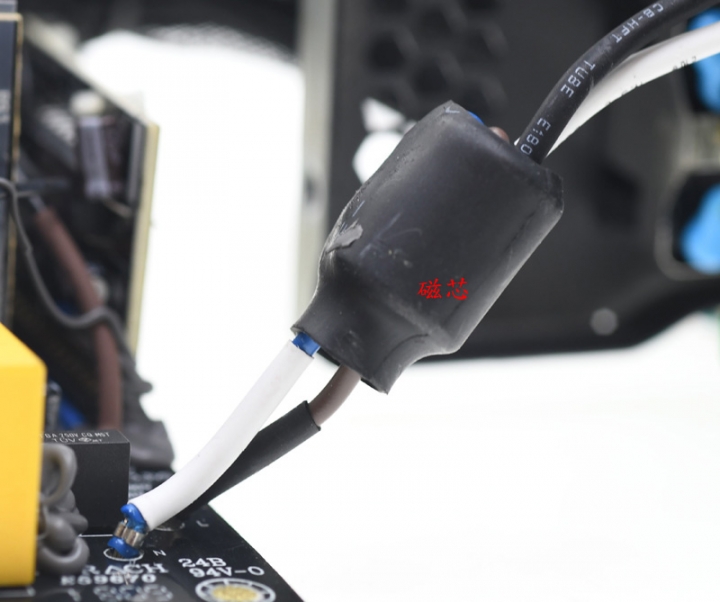

交流電源輸入主電路板前會經過磁芯,磁芯與交流線路皆有額外包覆絕緣套管
全漢代工的be quiet! PURE POWER 10 500W開箱測試

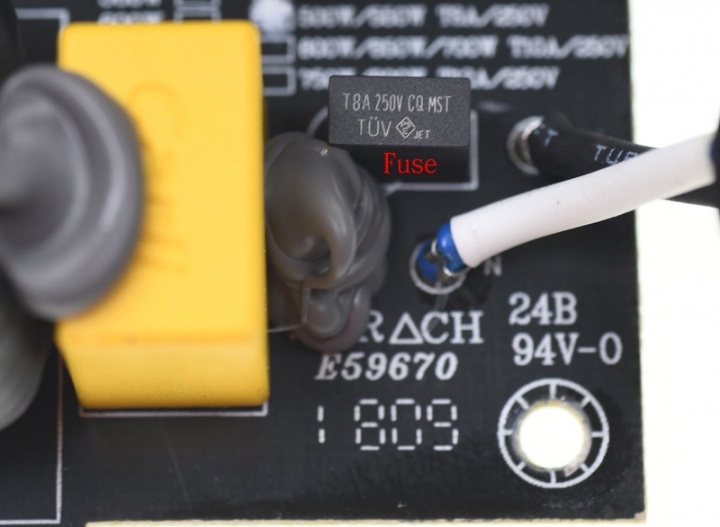

採用CONQUER MST系列微型保險絲
全漢代工的be quiet! PURE POWER 10 500W開箱測試

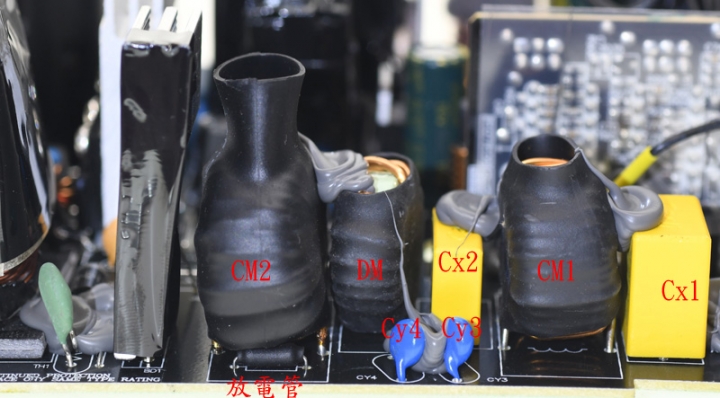

EMI濾波及防突波電路,有兩個X電容,兩個Y電容,兩個共模電感,一個差模電感,一個玻璃放電管,電感與玻璃放電管均有包覆絕緣套管,不過沒有設置突波吸收器
全漢代工的be quiet! PURE POWER 10 500W開箱測試

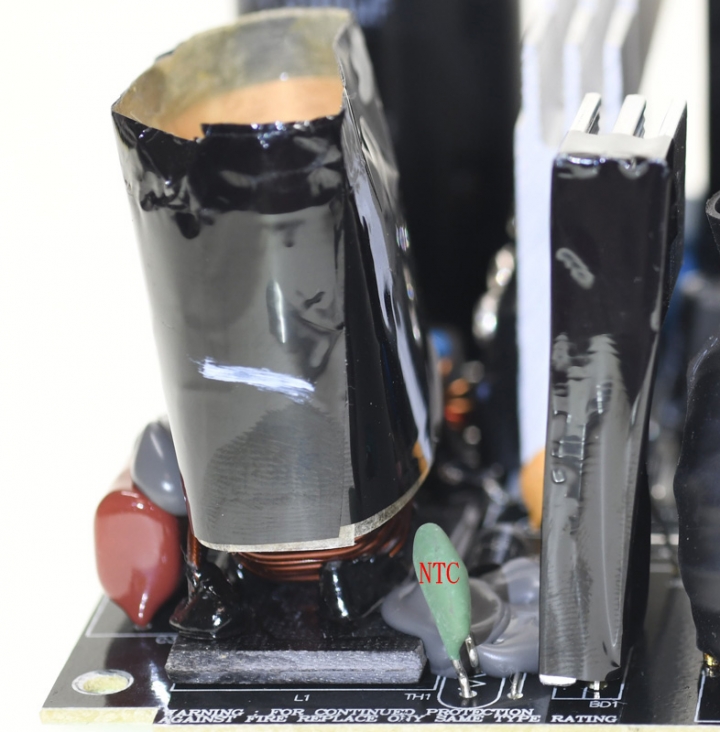

右側橋式整流器固定在散熱片上,橋整左邊為防通電瞬間湧浪電流的NTC熱敏電阻,橋整散熱片部分區域及APFC環形電感以黑色聚酯薄膜膠帶包覆
全漢代工的be quiet! PURE POWER 10 500W開箱測試


APFC及一次側功率元件裝設在同一個散熱片上,功率元件均採絕緣封裝,可避免使用一段時間後因灰塵與溼氣累積導致可能發生的跳火狀況

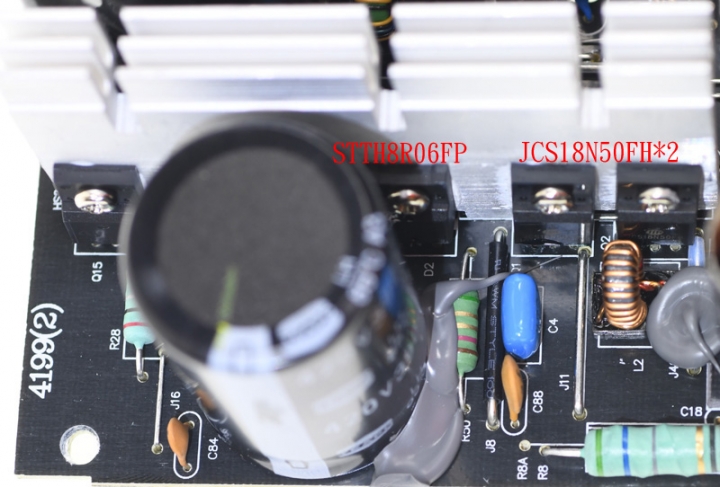

APFC功率元件採用兩顆JCS18N50FH MOSFET(右側)及一顆STTH8R06FP二極體(中間)
全漢代工的be quiet! PURE POWER 10 500W開箱測試

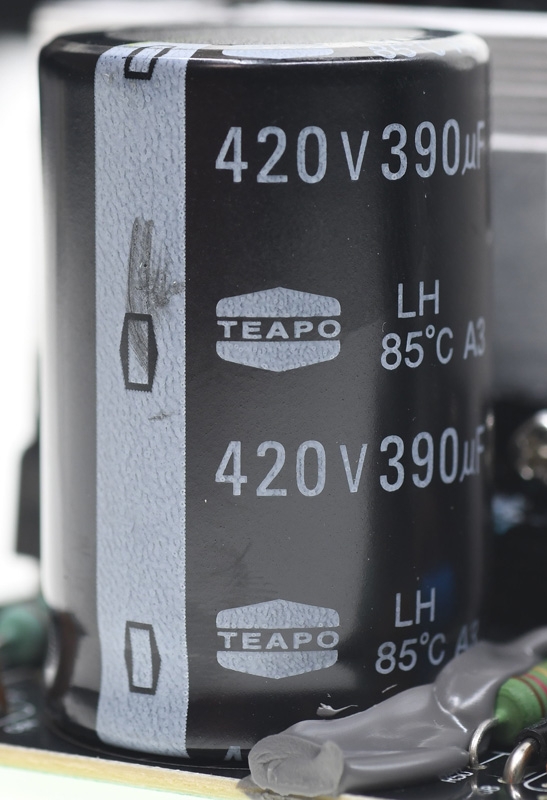

APFC電容採用TEAPO LH系列85度390uF 420V電解電容
全漢代工的be quiet! PURE POWER 10 500W開箱測試

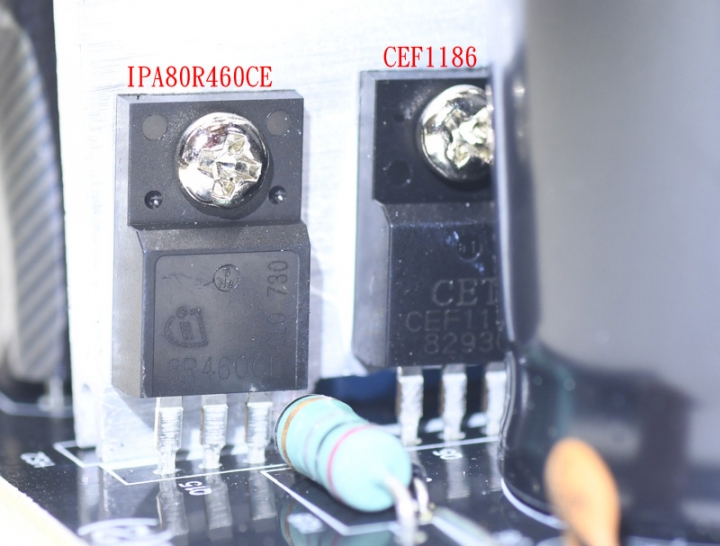

一次側ACRF功率元件,主開關使用IPA80R460CE MOSFET(左),重置開關使用CEF1186 MOSFET(右)
全漢代工的be quiet! PURE POWER 10 500W開箱測試

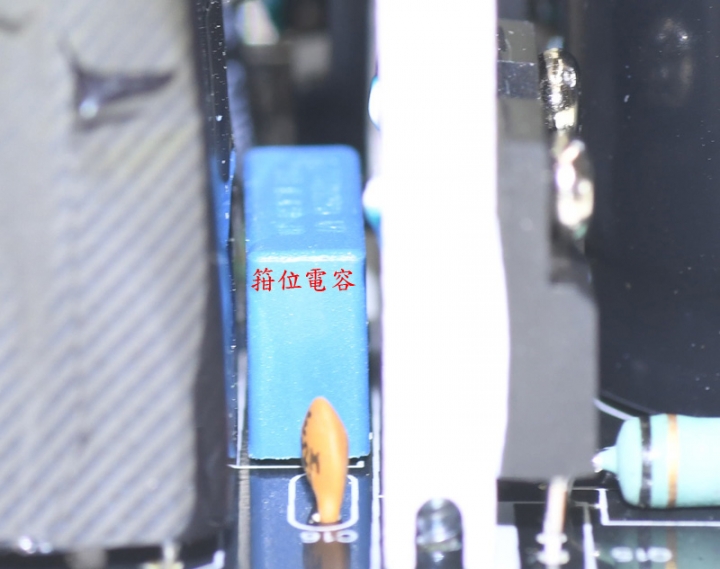

在主變壓器與散熱片之間的箝位電容
全漢代工的be quiet! PURE POWER 10 500W開箱測試

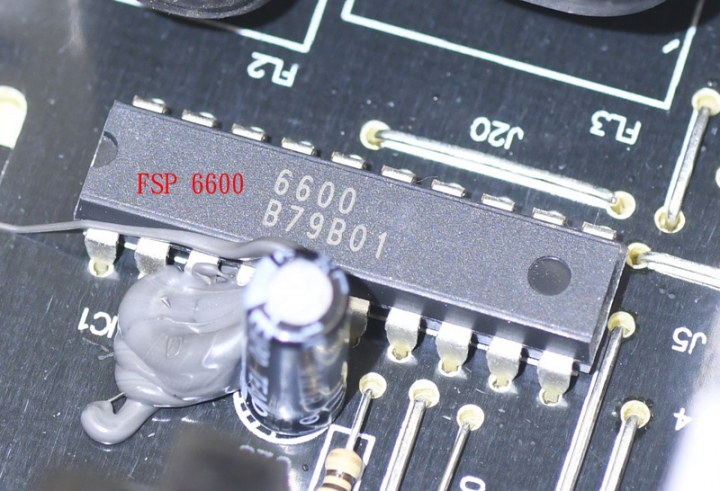

一次側的控制IC:FSP MIA 6600,整合PFC、ACRF、輔助電源電路的所有控制
全漢代工的be quiet! PURE POWER 10 500W開箱測試

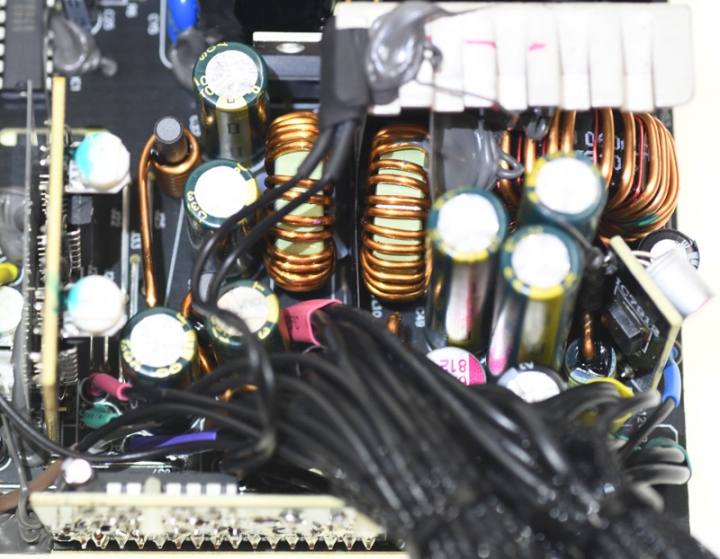

二次側電路區,散熱片上固定12V同步整流用兩顆MOSFET,因為被固定膠及黑色聚酯薄膜膠帶阻擋,無法辨識型號,右側黑色磁芯環形電感為12V/-12V用,中間兩顆綠色磁芯環形電感為5V/3.3V電壓轉換使用
全漢代工的be quiet! PURE POWER 10 500W開箱測試


-12V穩壓電路子卡,上面有7912穩壓IC以及固態電容
輸出線組雖然都是黑色,但於主電路板焊接處有套上不同顏色的熱縮套管,方便辨識
全漢代工的be quiet! PURE POWER 10 500W開箱測試

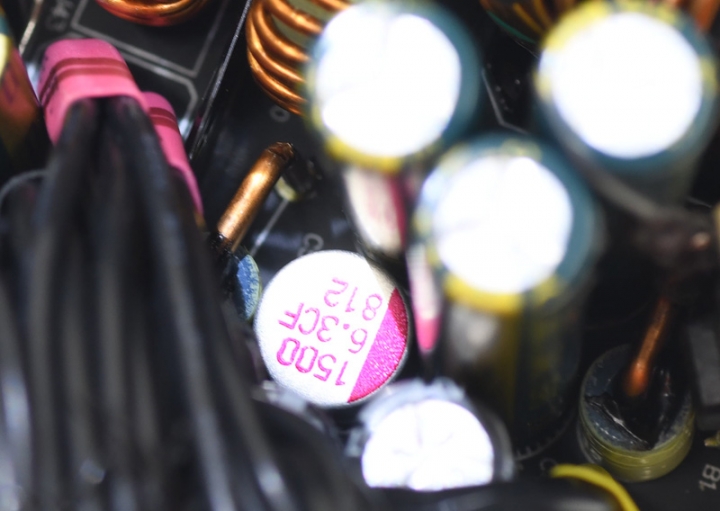

二次側輸出濾波電容使用TEAPO的電解及固態電容
全漢代工的be quiet! PURE POWER 10 500W開箱測試

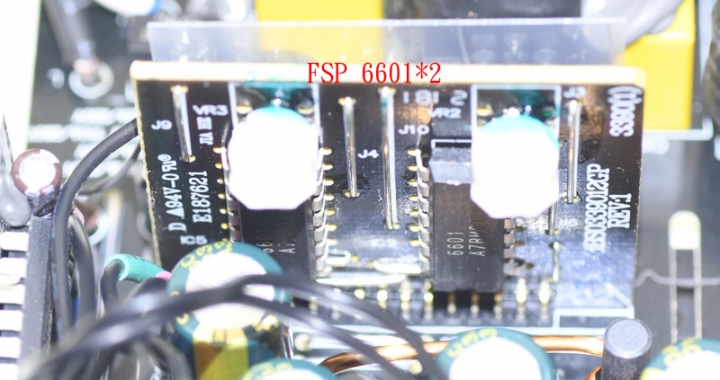

二次側同步整流/電壓轉換電路控制IC為FSP MIA 6601,兩顆一起安裝在同一片子卡上
全漢代工的be quiet! PURE POWER 10 500W開箱測試

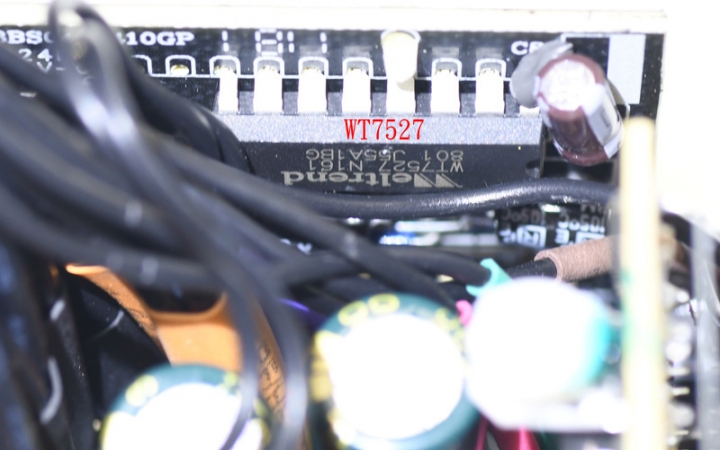

WT7527提供電源管理功能,監控輸出電壓及電流,提供輸出短路保護,產生PG信號並接受PS-ON控制
全漢代工的be quiet! PURE POWER 10 500W開箱測試



接下來就是上機測試

測試一:
使用電子負載,測試輸出的轉換效率,同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像
電子負載機種為四機裝,分配為一組3.3V、一組5V及兩組12V
測試從無負載開始,各機以每1安培為一段加上去,直到達到電源或電子負載的極限,3.3V/5V則受限於電源規格標示的總和功率輸出能力
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、SANWA PC7000數位電表(測試連接負載的輸出線組接頭上3.3V/5V/12V輸出電壓)

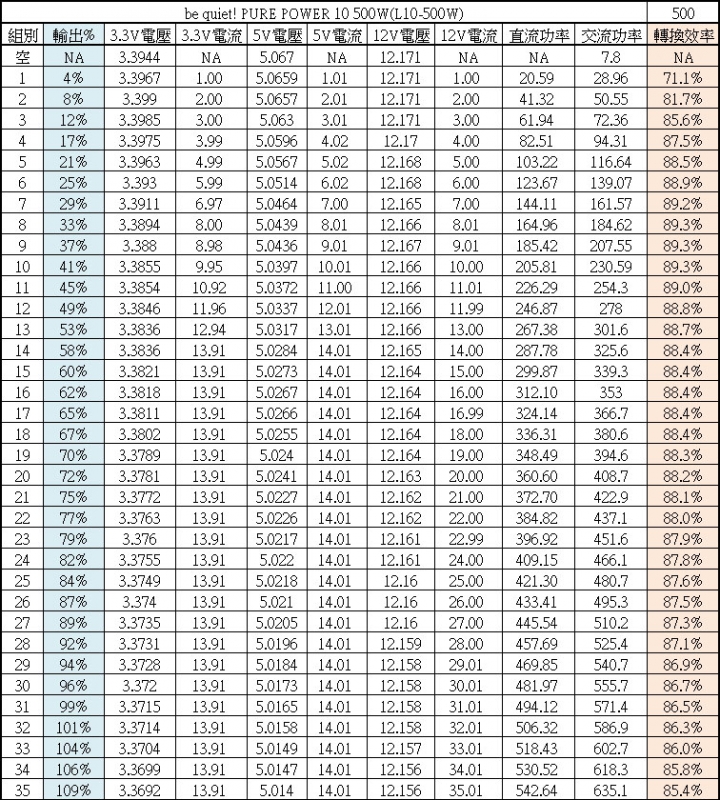

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出58%時3.3V/5V達到電源供應器標示最大總和功率120W限制,故3.3V/5V電流達14A以後就不再往上加
全漢代工的be quiet! PURE POWER 10 500W開箱測試

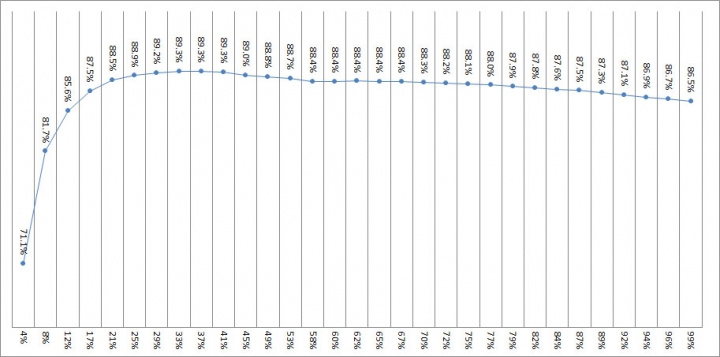

綜合輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)
80PLUS銀牌認證要求20%輸出85%效率、50%輸出88%效率、100%輸出85%效率,實測於輸出21%轉換效率為88.5%(+3.5%)、49%轉換效率為88.8%(+0.8%)、99%轉換效率為86.5%(+1.5%)
全漢代工的be quiet! PURE POWER 10 500W開箱測試

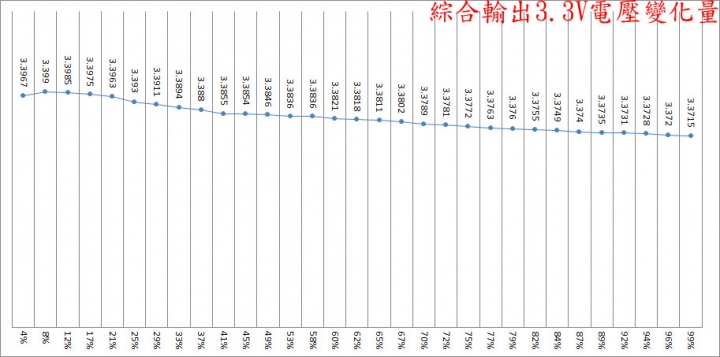

綜合輸出4%至99%之間3.3V輸出電壓變化圖,共降低25.2mV
全漢代工的be quiet! PURE POWER 10 500W開箱測試

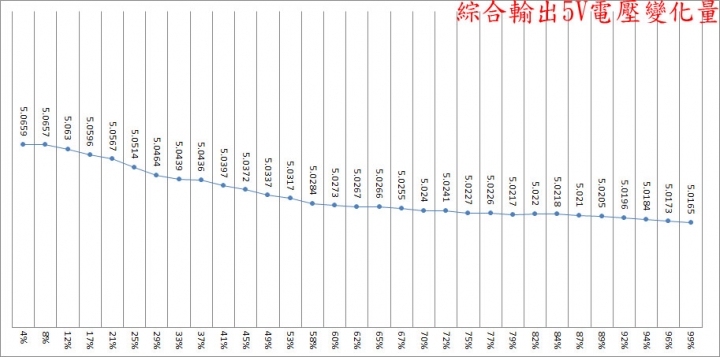

綜合輸出4%至99%之間5V輸出電壓變化圖,共降低49.4mV
全漢代工的be quiet! PURE POWER 10 500W開箱測試

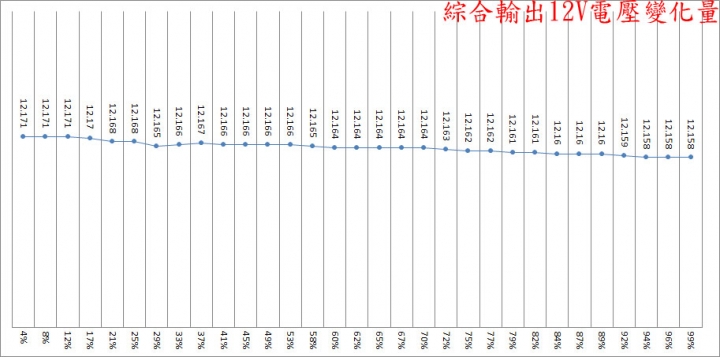

綜合輸出4%至99%之間12V輸出電壓變化圖,共降低13mV
全漢代工的be quiet! PURE POWER 10 500W開箱測試

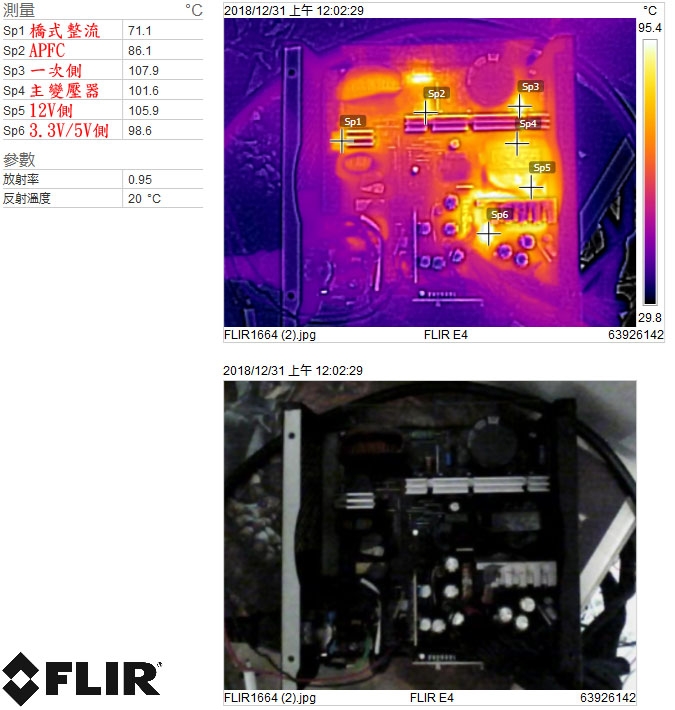

綜合輸出99%下電源供應器內部紅外線熱影像圖,高溫處為一次側電流偵測電阻(107.9℃)、12V側(105.9℃)、主變壓器(101.6℃),另外3.3V/5V側也有98.6℃
全漢代工的be quiet! PURE POWER 10 500W開箱測試

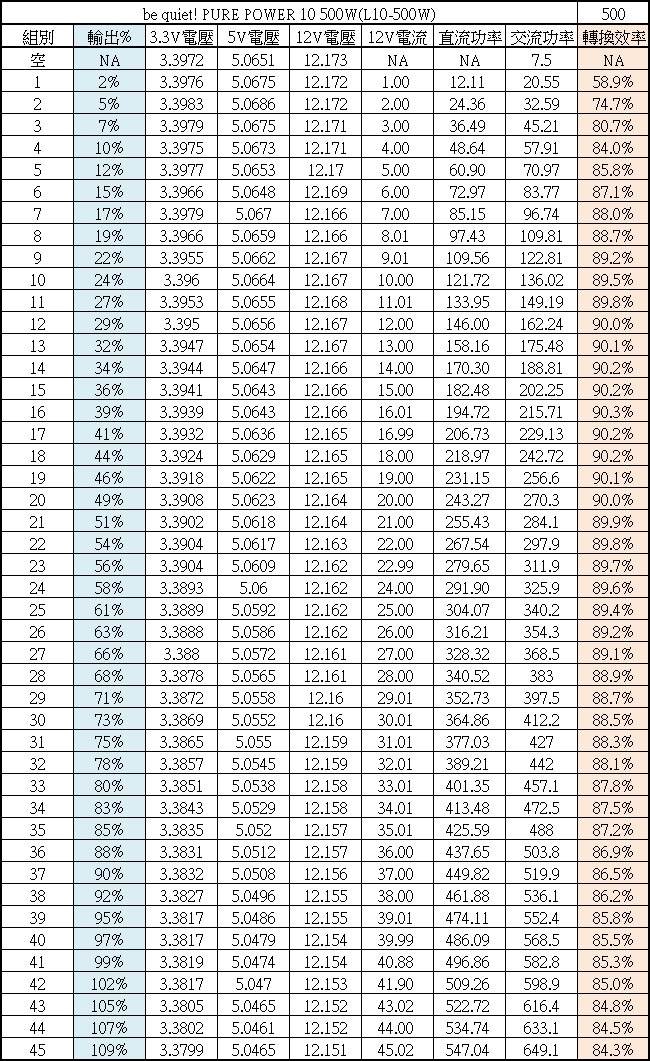

純12V輸出下各段轉換效率表,這時僅對12V進行負載測試,3.3V/5V維持空載
全漢代工的be quiet! PURE POWER 10 500W開箱測試

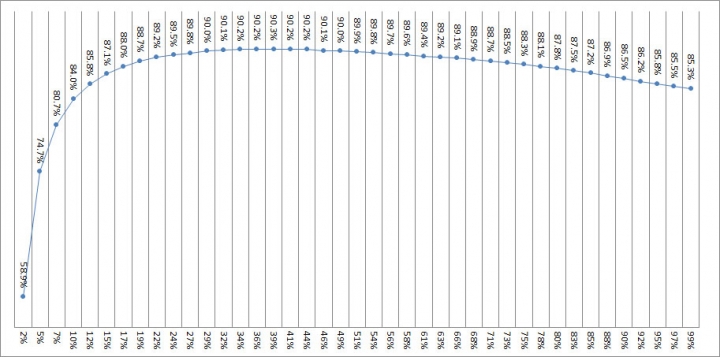

純12V輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)
80PLUS銀牌認證要求20%輸出85%效率、50%輸出88%效率、100%輸出85%效率,實測於輸出19%轉換效率為88.7%(+3.7%)、49%轉換效率為90%(+2%)、99%轉換效率為85.3%(+0.3%)
全漢代工的be quiet! PURE POWER 10 500W開箱測試

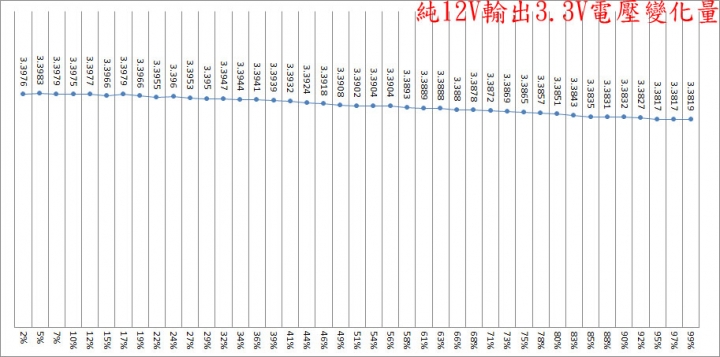

純12V輸出2%至99%之間3.3V輸出電壓變化圖,共降低15.7mV
全漢代工的be quiet! PURE POWER 10 500W開箱測試

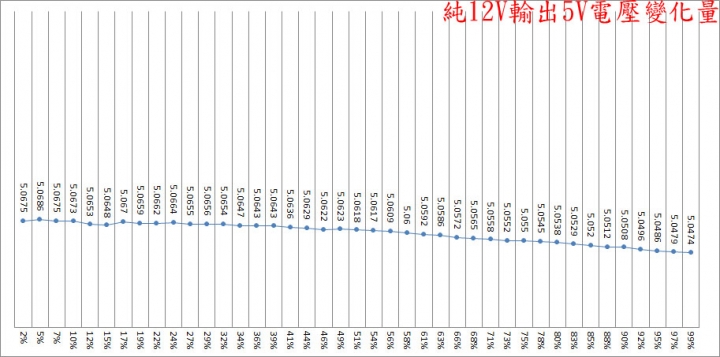

純12V輸出2%至99%之間5V輸出電壓變化圖,共降低20.1mV
全漢代工的be quiet! PURE POWER 10 500W開箱測試

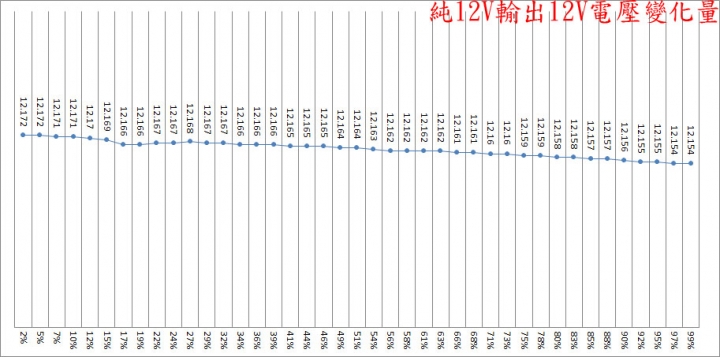

純12V輸出2%至99%之間12V輸出電壓變化圖,共降低18mV
全漢代工的be quiet! PURE POWER 10 500W開箱測試

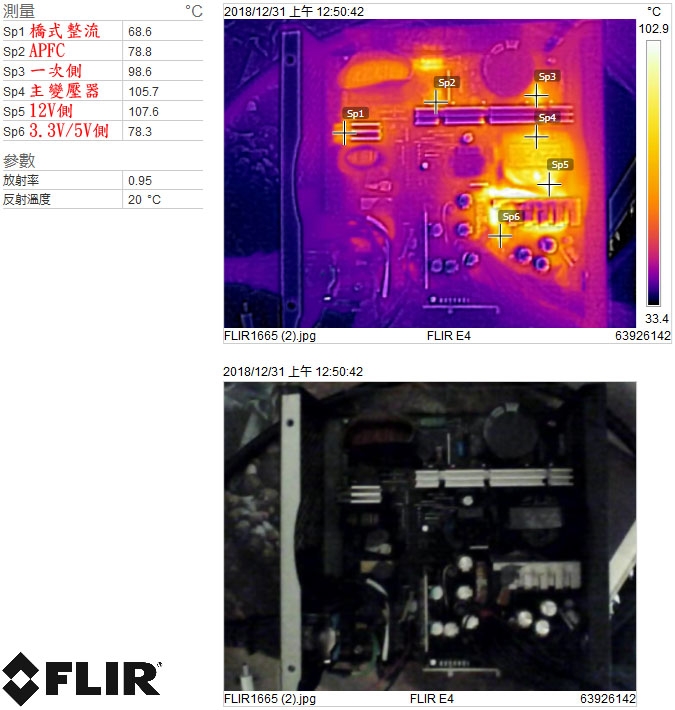

純12V輸出99%下電源供應器內部紅外線熱影像圖,高溫處分別為12V側(107.6℃)、主變壓器(105.7℃),另外一次側電流偵測電阻也有98.6℃
全漢代工的be quiet! PURE POWER 10 500W開箱測試


測試三:
使用示波器搭配電子負載進行靜態負載下各路低頻/高頻輸出漣波測量及動態負載測試。動態負載就是讓輸出電流於固定升降斜率及週期下進行高低升降變化,並使用示波器觀察3.3V/5V/12V各路電壓變動狀況,目的是測試輸出暫態響應能力
使用設備:Tektronix TDS3014B數位示波器
示波器中CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型
空載下的各路輸出漣波
全漢代工的be quiet! PURE POWER 10 500W開箱測試

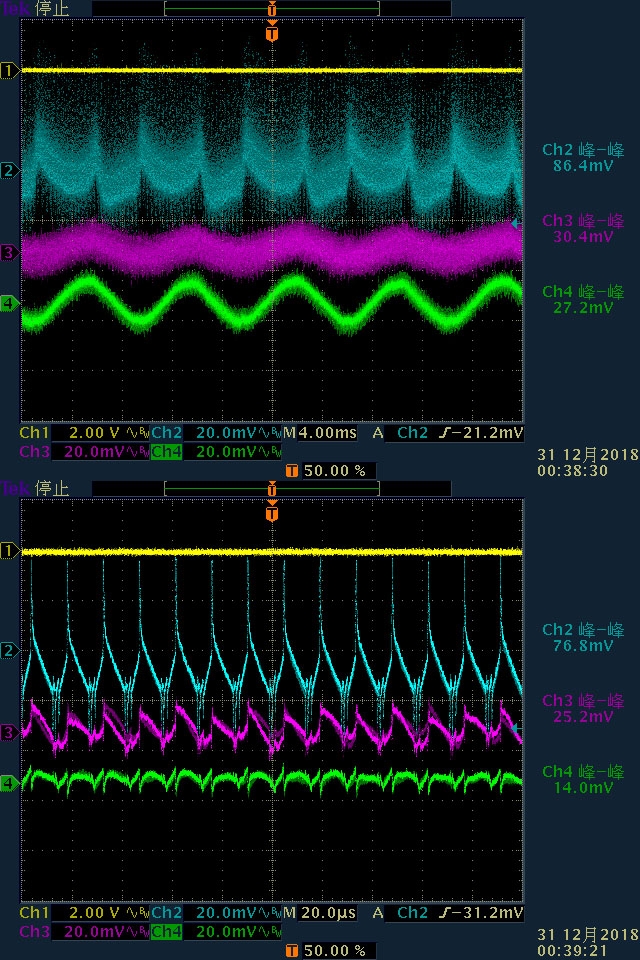

於3.3V/14A、5V/14A、12V/31A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為86.4mV/30.4mV/27.2mV,高頻漣波分別為76.8mV/25.2mV/14mV
全漢代工的be quiet! PURE POWER 10 500W開箱測試

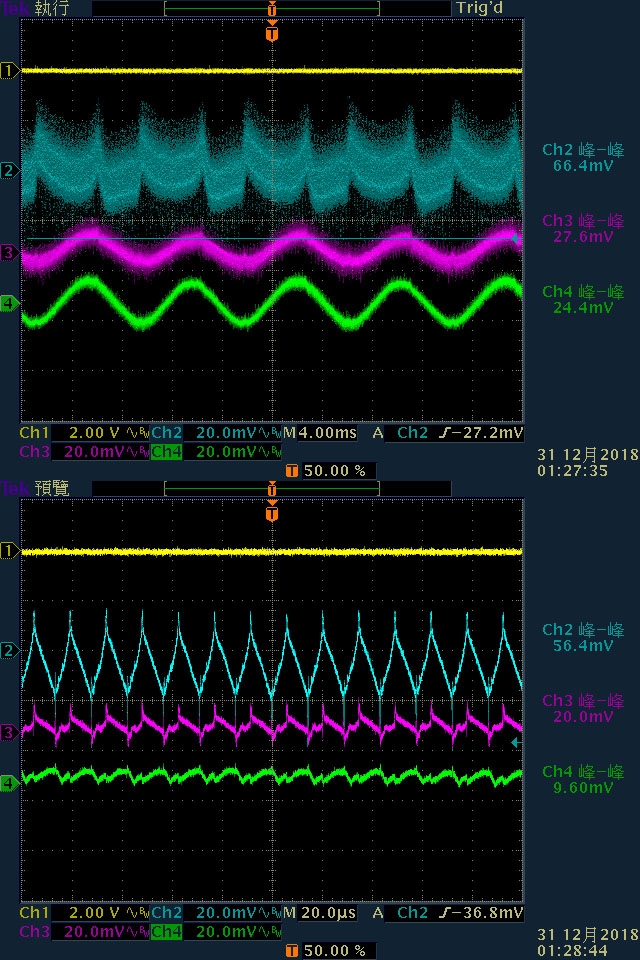

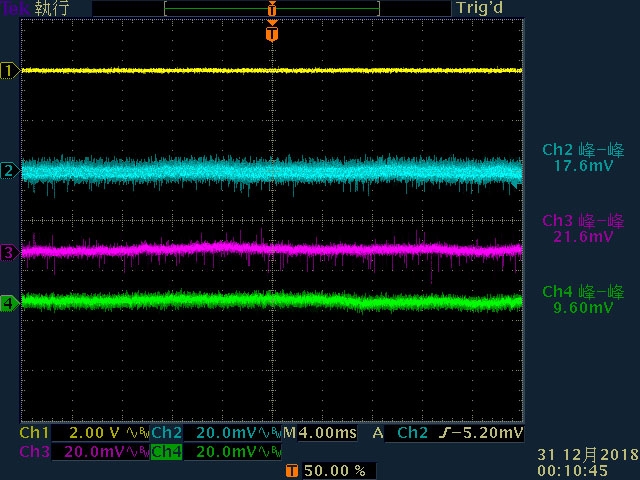

於12V/41A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為66.4mV/27.6mV/24.4mV,高頻漣波分別為56.4mV/20mV/9.6mV
全漢代工的be quiet! PURE POWER 10 500W開箱測試


各路動態負載參數設定
3.3V與5V:最高電流15A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
12V:最高電流25A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時間越短者,表示其暫態響應越好

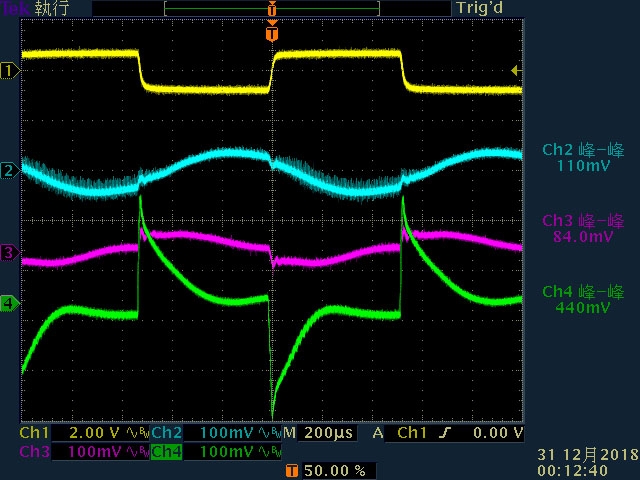

3.3V啟動動態負載,最大變動幅度440mV,同時造成5V產生84mV、12V產生110mV的變動,3.3V電壓變動大幅震盪維持時間在250微秒左右
全漢代工的be quiet! PURE POWER 10 500W開箱測試

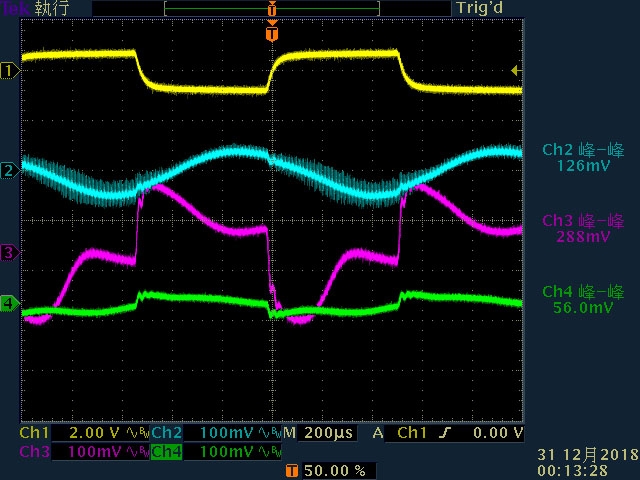

5V啟動動態負載,最大變動幅度為288mV,同時造成3.3V產生56mV、12V產生126mV的變動,5V電壓變動較大幅震盪維持時間在350微秒左右
全漢代工的be quiet! PURE POWER 10 500W開箱測試

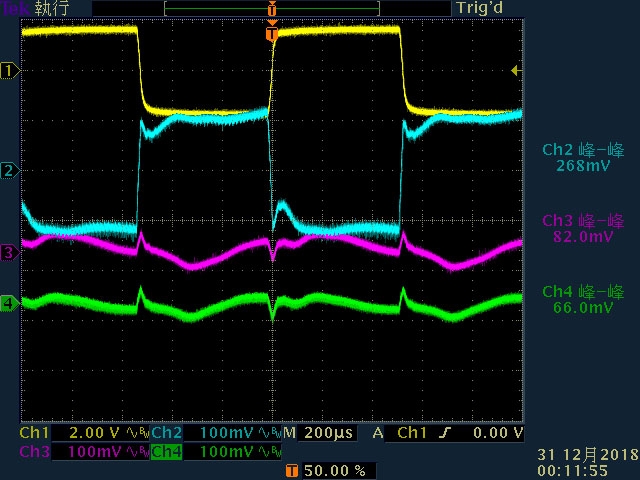

12V啟動動態負載,最大變動幅度為268mV,同時造成3.3V產生66mV、5V產生82mV的變動
全漢代工的be quiet! PURE POWER 10 500W開箱測試

本體及內部結構心得小結:
1.側邊代理商保固貼紙寫三年保固/保內換新,但外盒上面印五年保固/兩年換新,詢問廠商結果是以保固貼紙上印的為準
2.風扇護網固定在外側,可自行取下清潔
3.周邊裝置線路採用SATA/大4P混和配置組合
4.風扇葉片設計可降低噪音及震動,油封風扇於長時間運轉須注意其壽命,風扇未設置引導氣流的導風片
5.電源插座/開關焊點、線路磁環均包覆絕緣套管,底部加上絕緣隔板,較大型/怕震動的元件有上膠協助固定,電感/變壓器也纏上聚酯薄膜膠帶
6.APFC及一次側功率元件均採絕緣封裝,可避免使用一段時間後因灰塵與溼氣累積導致可能發生的跳火狀況
7.內部採用TEAPO的電解及固態電容

各項測試結果簡單總結:
115V輸入下要符合80PLUS銀牌認證,其輸出百分比及轉換效率要求分別為20%輸出85%效率、50%輸出88%效率、100%輸出85%效率。be quiet! PURE POWER 10 500W均可滿足認證要求的效率,最佳效率點出現在40%輸出區間,另外在7%輸出即有80%以上的效率,所以也很適合小耗電量的設備使用

從內部紅外線溫度圖來看,輸出滿載下高溫區集中在一次側/主變壓器/二次側區域,可能跟風扇溫控採靜音導向及沒有設置導風片將氣流往內側引導有關,長時間高負載使用要注意散熱情形

輸出漣波測試,電源供應器於於3.3V/14A、5V/14A、12V/31A靜態負載下的低頻漣波分別為86.4mV(12V)/30.4mV(5V)/27.2mV(3.3V);12V/41A靜態負載下的低頻漣波分別為66.4mV(12V)/27.6mV(5V)/24.4mV(3.3V)

動態負載測試,3.3V有比較大的變動幅度440mV,5V/12V的變動幅度分別為288mV/268mV,3.3V/5V電壓變動尖波維持時間在250至350微秒左右,因為此電源在二次側設計不同於一般電源,所以在某一組輸出上啟動動態負載時,其他輸出所呈現的波形會比較不一樣

報告完畢,謝謝收看

港都狼仔 wrote:
be quiet!...(恕刪)


狼大又回歸了
推一個!!!

其實我覺得pc電供的良莠,一直是零組件比較容易讓人忽略的部份
有了專業高手來分析的話,就可以讓資訊相對透明許多

davidcche wrote:
狼大又回歸了推一個...(恕刪)


感謝回覆,其實都有在貼文,只是都乏人問津,可能一方面比較難理解,另一方面電源往往也是容易被忽略的組件之一
是傳說中的狼大
這個不錯,可惜三年保而已

金哥 wrote:
是傳說中的狼大這個...(恕刪)


因為換代理商,保固策略也跟著變了
蠻特別的的電路架構,這是全漢獨有的嗎? (看起來像是搭配ASIC實現的?)
如果所有的錯重來一次 能否改變結局?

89631139 wrote:
蠻特別的的電路架構...(恕刪)


全漢自己的MIA是採改良的APFC + ACRF(主動箝位重置順向) + 二次側12V同步整流 + 3.3V/5V同步AC-DC電路設計,從高效率的金鈦極系列開始用,不過後期的機種改採常見的一次側LLC諧振架構 + 二次側12V同步整流 + DC-DC轉換3.3V/5V
港都狼仔 wrote:
全漢自己的MIA是...(恕刪)

請問狼大知道全漢從這種特殊Forward換回一般LLC的原因嗎? (不過也原因大概不出穩定性或cost輸給LLC吧? 還是兩個都輸)
如果所有的錯重來一次 能否改變結局?

89631139 wrote:
請問狼大知道全漢從...(恕刪)


這點不太確定,不過選用較成熟的方案是可以提高產品性能及相容性
