這東西無需多言,因為是否合法還未定! 一般基本是裝前面,這簡單...大家DIY都沒問題!
至於進階那就是要裝屁屁,也可以說防護較完整^^只是,這裡的安裝較為困難,要DIY的話,恐怕有點挑戰~
君不見店家都要收1000元裝機費了,安裝自是有一定難度! 我已經裝好幾個月了,應車友要求PO出來給大家參考~
DIY重點提示:
1.電源線接法
2.發射器訊號線走法
3.主機與接收器位置
先來完成圖:
[發射器] 固定位置於後車牌兩邊,仰角10~15度即可,訊號線只能從倒車攝影鏡頭的旁邊穿入,而訊號線本身用夾線器固定即可
[主機與接收器]:考量將發報與接收的干擾可能降低,所以我選在雨刷馬達的內飾板兩側將其分別固定,如要用雙面膠,那我建議用3M凹凸面專用或VHB的,再不然就是要用架橋劑!
步驟分解:
[電源線接法]
<1>拆內飾板1/2,內飾板2的兩顆螺絲是由外往內鎖,所以要從1的位置伸手進去拆螺絲,如過硬從外面拔,那飾版2的螺孔會破掉,到時板子會鎖不回去
<2>接電源!最好的電源就是第三排右側的點煙器,其後有一母插的雙PIN接頭,將電源線與其正負極並接即可(中心為正,旁邊為負),並留下足夠長的電源線
<3>電源線走法,如圖 延著C柱往上走到尾門線組的跨接橡膠伸縮管,隨尾門線組穿越尾門內
<4>拆尾門內飾板! 只有四顆螺絲,其他都是卡榫,要特別留意標示位置的卡榫,因為只有它是金屬的,因為卡很緊,所以硬拆的結果輕則斷卡榫,重則內飾板裂開,所以一定要小心~還有,右邊那根也要拆^^
<5>把剛剛那條電源線穿過橡膠管並整線於兩個飾板內,留下足夠長度,再並接一組電源給接收器用,所以要把原廠附的接線其點煙氣端減掉,再把正負極並連於剛剛拉好的電源線上,我們只是要它這個給接收器的電源接頭而已!同樣要按照接收器的擺放位置預留適當長度

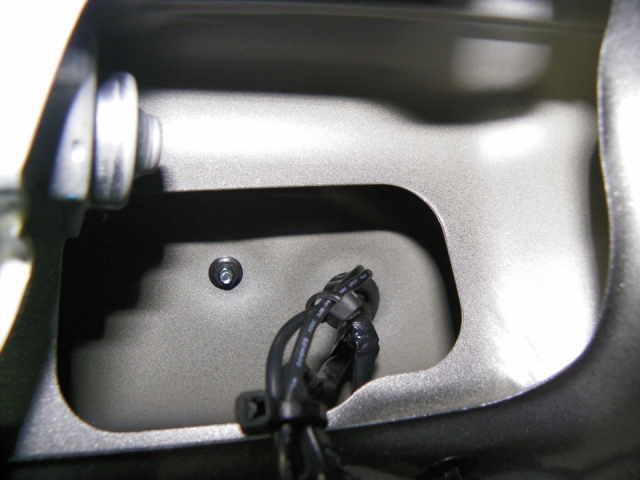

[發射器訊號線走法]如前述,經由穿越倒車攝影鏡頭旁邊小洞的訊號線,還要再穿越尾門的金屬夾層才能到門內,只有一個地方,那就是跟著牌照燈的線走,如圖可以看到那黑色的橡膠圈就是了,同樣將訊號線整理於尾門夾層內,並預留長度~同上圖^^
這樣,所有需要的電源與訊號線皆已完成(包含接收器與主機電源,發射器訊號線各一條,共四條線),主機電源還要再經過一道濾波與自動開機感應器,這裡就請自行參閱說明書,如有問題再發問嚕
確認無誤後,先送電看看是否OK? 隨後將所有內飾板復歸即可!
[主機與接收器位置] 我是建議這兩個東西盡量裝靠近一點,所以再確認前面的動作都OK時,可先將主機與接收器固定於尾門內飾板後再裝回去即可
最後裝上各自的電源與訊號線,並送電測試接收是否正常,是否與前面那組互相干擾即可(我是不曾發生過啦)
現在,我只要透過後照鏡就可以確認CY-988 II的工作狀況嚕^^(無線版等同於全自動,無所謂開關機的問題,因此我們只能監控其工作狀態是否正常而已,接收器開關與否只是被打會叫,並不影響功能的運作,倒是那兩顆綠燈務必通電時要恆亮才是正常喔)
PS.還沒時間去洗車,所以讓各位傷眼睛了.....真是很髒的車啊~"~
